反射震測求淺層地下構造

地球與環境學科中心研發小組. 反射震測求淺層地下構造. 配合課程綱要： 3-1 固體地球的觀測. 課程設計：蘇敬怡老師. 佈線，施予人工震源. ★. 接收站 6. 接收站 1. 接收站 2. 接收站 3. 接收站 4. 接收站 5. 人工震源. ▲. ▲. ▲. ▲. ▲. ▲. 地表面. 再看一次慢動作. 示意圖 ( 速度放慢 ). ★. 人工震源. ▲. ▲. ▲. ▲. ▲. ▲. 地表面. 施以人工震源後， 不同的接收站，可以分別接收到震測訊號。. 各接收站收到的震測訊號. 位置. ▲. ▲. ▲. ▲.

ranger
Download Presentation

反射震測求淺層地下構造

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

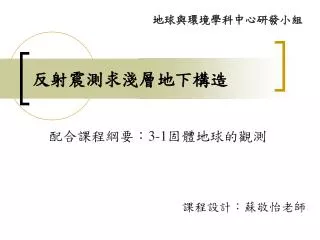

  1. 地球與環境學科中心研發小組 反射震測求淺層地下構造 配合課程綱要：3-1固體地球的觀測 課程設計：蘇敬怡老師

  2. 佈線，施予人工震源 ★ 接收站6 接收站1 接收站2 接收站3 接收站4 接收站5 人工震源 ▲ ▲ ▲ ▲ ▲ ▲ 地表面 再看一次慢動作

  3. 示意圖(速度放慢) ★ 人工震源 ▲ ▲ ▲ ▲ ▲ ▲ 地表面 施以人工震源後，不同的接收站，可以分別接收到震測訊號。

  4. 各接收站收到的震測訊號 位置 ▲ ▲ ▲ ▲ ▲ ▲ ★ 0 秒 時 間 可以得到顯示地下構造的震測圖.

  5. 如果得到下面的震測圖，地下構造應該為何？ ★ 0 秒 地表面 岩層 時 間

  6. 如果地下岩層中有地震波無法反射的物體 ★ 地表面

  7. 依此方式，可運用人工震源產生得震測波， • 推論出地下淺層構造。
