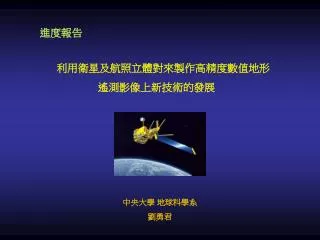

進度報告

利用衛星及航照立體對來製作高精度數值地形

遙測影像上新技術的發展

中央大學 地球科學系

劉勇君

slide2

遙測 Remote Sensing

  • 利用非直接接觸地球表面的方式取得資料
  • 利用非直接出野外的方式來取得當地的地質或地形資料
slide3

過程 方法 process

  • 能量來源
  • Energy Source or Illumination
  • (B) 輻射 大氣
  • Radiation and the Atmosphere
  • (C)目標物 互動
  • Interaction with the Target

(D)感測器紀錄 Recording of Energy by the Sensor

(E)資料的傳遞 接收 處理Transmission, Reception, and Processing

(F)說明 分析 Interpretation and Analysis

(G)各種應用Application

slide4

遙測影像

(1) 空載影像 (2) 衛星影像

特性 :

(a)涵蓋面積廣

(b)資料量大

(c)具多光譜之特性

(d)具重覆觀測之能力

Ex :SPOTERSLANDSAT

(a) 空照相片

(b) 空載多譜掃描儀影像

(c) 雷達影像

slide5

遙測影像新技術

所用軟體

PCI Geomatica Version 8.2

slide6

PCI Geomatica Version 8.2 所用功能

PCI Toolbar 工作列

Focus 遙測影像的處理及應用

OrthoEngine 遙測正射影像處理及製作3D立體對

Fly 3D動態模擬系統

slide7

Focus 遙測影像的處理

Image Processing

看圖 view

編輯 edit

slide9

OrthoEngine 正射影像處理

Orthorectify Airphotos 正射遙測影像

Mosaic Orthophotos 遙測影像的鑲嵌

Extract a DEM 製作DEM數值高程模型

Extract Feature in 3D 製作3D立體對

slide10

OrthoEngine 正射影像處理

GCPs

Ground Control Points

地面控制點

slide13

12

GCPs

12

TPs

slide14

Overall


Layout

slide15

Ortho

Generation

slide16

Ortho Generation

正射 完成

slide26

FLY 3D動態模擬飛行

可用來預視欲研究範圍的地形變化

slide27

後續工作

選取一特定地區之遙測影像來用 PCI 軟體處理

航空照片及衛星影像的正射 鑲嵌 製作 DEM 數值高程模型

製作3D立體影像來判讀地形結構與特徵

Fly 飛行模擬對地形判讀的應用

slide28

參考資料

OrthoEngine

Airphoto Projects

User’s Guide

Version 8.2 October 2001

FLY!

User’s Guide

Version 8.2 October 2001

DEM Generation From Aster Satellite Data For

Geomorphometric Analysis of Cerro Sillajhuay,Chile/Bolivia

Website of Center for Space and Remote Sensing Research

National Central University http://www.csrsr.ncu.edu.tw

Canada Centre for Remote Sensing

Natural Resources Canadahttp://www.ccrs.nrcan.gc.ca/

slide29

END

報告完畢

謝謝大家

slide30

Coarse or low resolution Fine or High resolution

Normal color photograph False color photograph
