  1. Pressure Vessel Design 压力容器设计绪言 潘家祯 教授 华东理工大学机械与动力工程学院

  2. 压力容器设计方法——问题与技术进展 1. 概述 1.1 现代化企业的雄姿 1.2 压力容器的特点 1.3 压力容器的应用 1.4 压力容器规范 2. 压力容器基础 2.1 压力容器的结构与分类 2.2 压力容器的基本要求 2.3 压力容器的安全 2.4 压力容器的检验和监控 2.5 压力容器的设计方法 2.6 压力容器的失效形式 2.7 压力容器材料

  3. 1.概述 1.1 现代化企业的雄姿

  4. 1.概述 1.1 现代化企业的雄姿

  5. 1.概述 1.1 现代化企业的雄姿

  6. 1.概述 1.1 现代化企业的雄姿 现代化企业的召唤,需要新一代的接班人, 企业未来的主人,怎样挑起肩上的责任? 把美好的理想,化作人生的辉煌。 培养你们的才能,誓作祖国的栋梁。 

  7. 1. 概述1.2压力容器的特点 • 基本概念Basic Concept 承受一定压力,与外界形成一个封闭系统的容器,称为压力容器。如所有过程装备的壳体、航天器与潜艇的壳体; 水压机的液压缸;压缩机的储罐;发酵罐;锅炉,核电站核容器;液化石油气罐等。

  8. 1. 概述1.2压力容器的特点 • 应用的广泛性 过 程 装 备 = 受 压外 壳 + 功 能 内 件 • 锅炉、换热器、加热炉 = 圆筒外壳+ 传热管束 • 核反应堆 = 圆筒安全壳+ 核反应零部件 • 塔器 = 圆筒外壳+ 传质元件(浮阀、填料等) • 反应釜 = 圆筒夹套+ 搅拌器 • 压缩机、真空泵 = 圆筒气缸+ 活塞 • 透平机、泵 = 蜗壳+ 叶轮 

  9. 1. 概述1.3压力容器的应用   化学工业——反应釜,换热器,储罐   石油工业——精馏塔,换热器,储罐   航天————飞机,火箭,宇宙飞船   机械————水压机,储能器,压缩机,液压缸   食品————杀菌锅,发酵罐   印染————高压染缸   造纸————烘缸   动力————锅炉,核电站核容器   民用————液化石油气罐

  10. 1. 概述1.3压力容器的应用 容器应用的广泛性 压力容器不仅广泛用于化学、石油化工、 医药、冶金、机械、采矿、电力、航天航空、交通运输等工业生产部门,在农业、民用和军工部门也颇常见,其中尤以石油化学工业应用最为普遍,石油化工企业中的塔、器、釜、槽、罐无一不是贮器或作为设备的外壳,而且绝大多数是在压力温度下运行,如一个年产30万吨的乙烯装置,约有793台设备,其中压力容器281台,占了35.4%。

  11. 1. 概述1.3压力容器的应用 (1)量大面广 1996年12月的统计资料表明,国内在用固定式压力容器多达122.22万台 ,移动式压力容器中罐车16910辆,在用气瓶5498.7571万只;锅炉总台数也高达51.57万台。此外全国持有压力容器制造企业合计2432个,设计单位1380个。如此庞大且潜在隐患容器的存在,以及地域广泛的制造设计部门,自然成为国内外政府部门特别重视其安全管理和监察检查的原因。

  12. 1. 概述1.3压力容器的应用 (2)操作条件的复杂性 压力容器的操作条件十分复杂,甚至于苛刻。压力从1~2×10-5Pa的真空到高压、超高压,如石油加氢为10.5~21.0MPa;高压聚乙烯为100~200MPa;合成氨为10~100 MPa;人造水晶高达140 MPa;温度从-196oC低温到超过一千摄氏度的高温;而处理介质则包罗爆、燃、毒、辐(照)、腐(蚀)、磨(损)等数千个品种。操作条件的复杂性使压力容器从设计、制造、安裝到使用、维护都不同于一般机械设备,而成为一类特殊设备。

  13. 1. 概述1.3压力容器的应用 (3)极其严格的安全性 • 压力容器承受各种静、动载荷或交变载荷,和附加机械或温度载荷; • 多数容器容纳压缩气体或饱和液体,若容器破裂,导致介质突然卸压膨胀,瞬间释放出来的破坏能量极大, • 压力容器大多数系焊接制造,容易产生焊接缺陷,一旦检验、操作失误容易发生爆炸破裂,器内易爆、易燃、有毒的介质将向外泄漏,势必造成极具灾难性的后果。 • 因此,对压力容器要求很高的安全可靠性。

  14. 1. 概述1.3压力容器的应用 压力容器的特点 压力 (pressure) 温度 (temperature) 介质——腐蚀性(corrosion) ——易燃易爆(burn and explode) ——有毒有害(poison and harmful) 要求在一定的压力P、温度T和化学介质M的作用下长期安全工作,且保证密封不漏。

  15. 1. 概述1.3压力容器的应用 压力容器的地位 举足轻重

  16. 1. 概述1.4压力容器规范 《锅炉压力容器安全监察暂行条例》 1982年2月 国务院《锅炉压力容器安全监察暂行条例实施细则》 1982年7月 劳动人事部《压力容器使用登记管理规则》 1989年3月 劳动人事部《压力容器产品安全质量监督检验规则》 1990年8月 劳动人事部《压力管道安全管理与监察规定》 1996年4月 劳动人事部等 《压力容器安全技术监察规程》 1999年6月 国家质量技术监督局

  17. 1. 概述1.4压力容器规范 全国压力容器标准化技术委员会: GB150《钢制压力容器》在1989年3月第一版,1998年第二版 GB12337《钢制球形储罐》 1998年 GB151《钢制管壳式换热器》1999年 GB4710《钢制塔式容器》 2000年 JB4732《钢制压力容器-分析设计标准》 1995年 JB4731 《钢制卧式容器》 2000年 JB4710 《钢制塔式容器》 2000年 JB/T4735《钢制焊接常压容器》 1989年 JB/T4700-4707《压力容器法兰》 2000年 JB4708《钢制压力容器焊接工艺评定》 2000年 JB/T4709《钢制压力容器焊接工艺规程》 2000年等

  18. 1. 概述1.4压力容器规范 ASME VIII-1《压力容器》 1998 ASME VIII-2《压力容器-另一规则》 1998 ASME VIII-3《高压容器》 1997 JIS B8270 《压力容器(基础标准)》1993 JIS B8271-8285《压力容器(单项标准)》1993 EN13445-2002 欧盟压力容器规范

  19. 2. 压力容器基础 2.1压力容器的结构与分类 基本承压部件 1.筒体 2.封头 3.密封装置(法兰、密 封元件、紧固件) 4.开孔(人/手孔)与 接管 5.支座 附件 6.安全附件(安全阀、爆破片) 7.测量与控制仪表

  20. 2. 压力容器基础 2.1 压力容器的结构与分类

  21. 2. 压力容器基础 2.1 压力容器的结构与分类

  22. 2. 压力容器基础 2.1 压力容器的结构与分类

  23. 2. 压力容器基础 2.1 压力容器的结构与分类 分类方法: 1、按压力大小分类: 低压容器:0.1≤p<1.6MPa 中压容器:1.6≤p<10.0MPa 高压容器:10≤p≤100MPa 超高压容器:p≥100MPa。

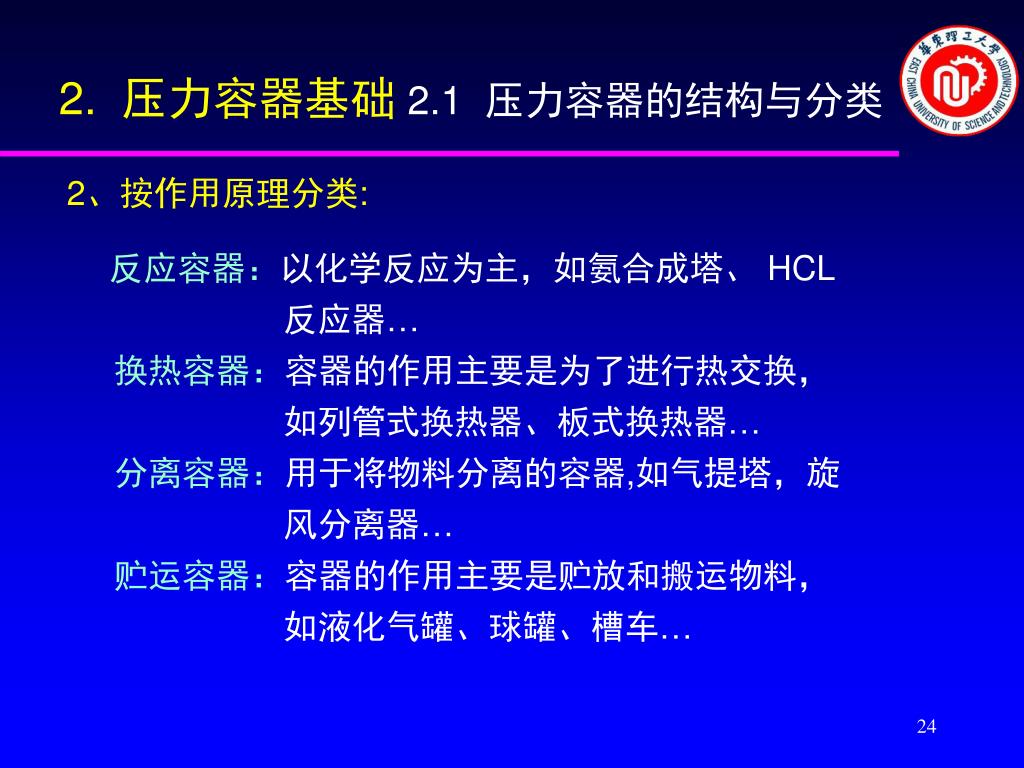

  24. 2. 压力容器基础 2.1 压力容器的结构与分类 2、按作用原理分类: 反应容器:以化学反应为主,如氨合成塔、 HCL 反应器… 换热容器:容器的作用主要是为了进行热交换, 如列管式换热器、板式换热器… 分离容器:用于将物料分离的容器,如气提塔,旋 风分离器… 贮运容器:容器的作用主要是贮放和搬运物料, 如液化气罐、球罐、槽车…

  25. 2. 压力容器基础 2.1 压力容器的结构与分类 3、按安全管理分类《压力容器安全技术监察规程》: 1)一类容器,属于下列情况之一者: 非易燃或无毒介质的低压容器;  易燃或有毒介质的低压分离容器和换热容器。 2)二类容器,属于下列情况之一者: 中压容器;  剧毒介质的低压容器;  易燃或有毒介质的低压反应容器和贮运容器;  内径小于1米的低压废热锅炉。

  26. 2. 压力容器基础 2.1 压力容器的结构与分类 3、按安全管理分类《压力容器安全监察规程》: 3)三类容器 高压、超高压容器; 剧毒介质且P·V≥0.2m3·MPa的低压容器或剧 毒介质 的中压容器; 易燃或有毒介质且P·V≥0.5m3·MPa的中压反 应容器,或P·V≥5m3·MPa的中压贮运容器; 中压废热锅炉或内径大于1米的低压废热锅炉。

  27. 2. 压力容器基础 2.2 压力容器设计的基本要求 压力容器的基本要求是安全性和经济性。 安全是核心问题,在充分保证安全的前提下,尽可能的做到经济。 经济性包括材料的节约,经济的制造过程,经济的安装维修。容器的长期安全运行,就是最大的经济。 充分保证安全不等于保守。不必要的采用过厚的壁厚,不仅浪费材料,而且厚板的材质与焊接质量效果极差。

  28. 2. 压力容器基础 2.2 压力容器设计的基本要求 特别重要的压力容器(如核容器),采取“按分析设计”的方法,不仅提高了安全可靠性也节约了材料,降低了制造成本。下图所示的压力容器是分别按照美国机械工程师学会(ASME)锅炉与压力容器规范第VIII篇,第1分篇和第2分篇设计,可以看出“按分析设计”不仅降低了重量,并且使壁厚减薄,有利于提高制造质量。

  29. 图1-1 按不同ASME规范设计的核容器比较

  30. 2. 压力容器基础 2.3 压力容器的安全 当前压力容器向大容量、高参数发展,如核电站一个1500MW压水堆压力壳,工作压力为14~16MPa,工作温度为250~330ºC,容器内直径7800mm,壁厚317 mm,重650吨;又如煤气化液化装置中的压力容器工作压力为17.5~25MPa,工作温度为450~550ºC,内直径为3000~5000mm,壁厚为200~400 mm,重400~2600吨,对这类容器的工艺要求和运行可靠性要求更高,显然比一般压力容器又有更高更严格的安全性要求。

  31. 2. 压力容器基础 2.3 压力容器的安全 国内1998年共发生锅炉、压力容器、气瓶爆炸事故132起,严重事故274起,共死亡104人,受伤371人,直接经济损失2813.58万元。锅炉、压力容器、气瓶的爆炸事故率分别为1.07次/万台,0.28次/万台,0.65次/万台。 

  32. 2. 压力容器基础 2.3 压力容器的安全 1979年9月7日国内某电化厂415升液氯钢瓶爆炸,击穿5个,爆炸5个,10200公斤液氯外泄,波及7公里范围,59人死亡,779人严重中毒。 1979年12月18日国内某液化气站400M3储罐爆炸,引发3个球罐和一个卧罐爆炸,5000只气瓶爆炸,600吨液化气燃烧,32人死亡,54 人伤。

  33. 2. 压力容器基础 2.3 压力容器的安全 1986年4月28日前苏联切尔诺贝利核电站压力壳发生核泄漏,31人死亡,20个国家4亿人受害。

  34. 2. 压力容器基础 2.3 压力容器的安全 1984年12月3日印度博帕尔市农药厂异氰甲酸脂储罐发生泄漏,2580人死亡,125000人中毒,5万人失明。

  35. 2. 压力容器基础 2.4 压力容器的检验和监控 (1)制造与制造过程中的检验 a.焊接方法:  焊接方法由用户、设计师与制造厂协商确定。实际上设计时,必须考虑焊接方法,否则无法确定焊接接头的细节。焊接方法包括其结构设计、焊接材料及焊条或焊丝焊剂的选用等。 焊接方法确定以后,焊接的工艺规程则由制造厂根据经验或试验确定。对于重要的容器必须有焊接工艺试验来确定最合适的焊接工艺规程。

  36. 2. 压力容器基础 2.4 压力容器的检验和监控 b.焊后热处理 是否需要焊后热处理根据板厚和焊位的约束程度来确定。焊后热处理的作用有:消除或部分消除焊接残余内应力,消除焊接区的脆化等。

  37. 2. 压力容器基础 2.4 压力容器的检验和监控 c.焊接区的力学性能 力求使焊缝、热影响区和母材的力学性能相等。除做焊接工艺评定时需要试板测试之外还要求在筒体纵焊缝的末端附装试板,与组焊缝同时焊完,取下供以后做检验用。重要的容器需保留一部分试板,以防若干年后再做金相、化学成分、及其力学性能检验。

  38. 2. 压力容器基础 2.4 压力容器的检验和监控 d.制造过程中的检验 容器各部分在组焊之前必须通过各种检验,其中最重要的是焊缝质量检验,方法主要是以射线探伤与超声波探伤,辅以磁粉法和着色法以检查是否存在表面裂纹。探伤中发现的裂纹应全部消除,方法为补焊。

  39. 2. 压力容器基础 2.4 压力容器的检验和监控 (2)在役检验与监控 实践证明,压力容器的爆破事故绝大多数起源与裂纹或其它缺陷的扩张。裂纹的萌生与扩展有一个过程,在投入运行前通过了检查的容器,在服役一定时间后,往往在定期检修中发现了裂纹。裂纹的萌生与扩张的原因可能是由于疲劳、应力腐蚀高温下应力的长期作用等等。

  40. 2. 压力容器基础 2.4 压力容器的检验和监控 (2)在役检验与监控 在役检验的方法以射线检验和超声波检验为主,辅以磁粉和着色检验以检测表面裂纹。一般化工厂在年度大修时进行检查,或根据有关规程分别逐年轮流检查。在核电站中已实行部分的连续监控。

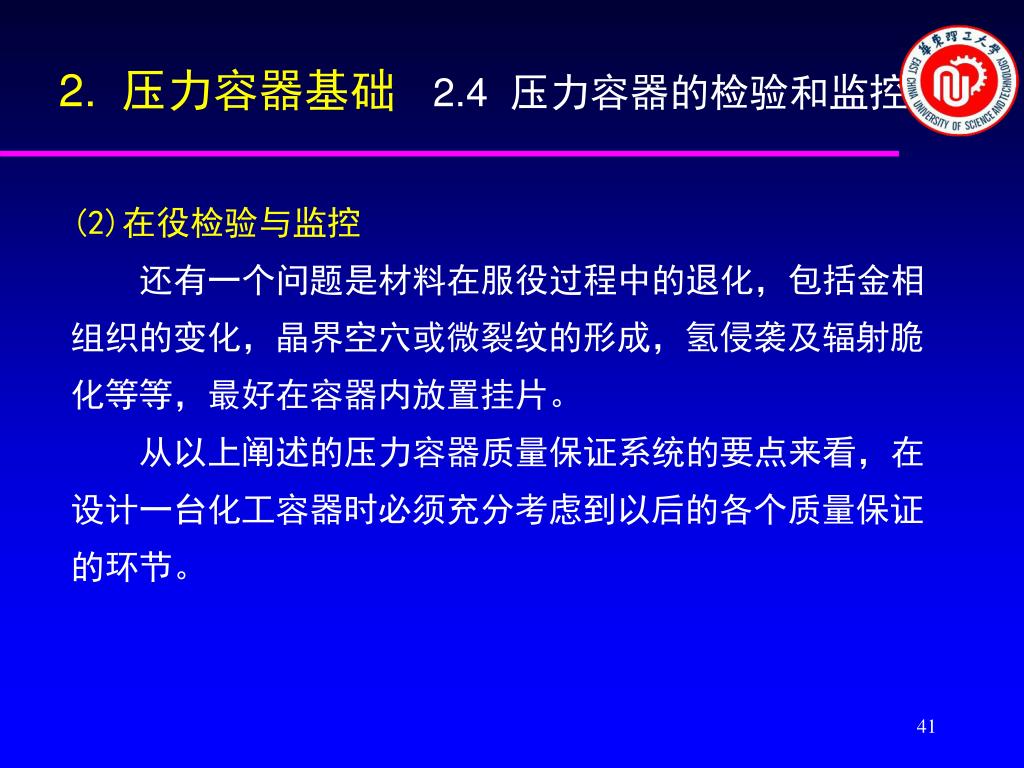

  41. 2. 压力容器基础 2.4 压力容器的检验和监控 (2)在役检验与监控 还有一个问题是材料在服役过程中的退化,包括金相组织的变化,晶界空穴或微裂纹的形成,氢侵袭及辐射脆化等等,最好在容器内放置挂片。 从以上阐述的压力容器质量保证系统的要点来看,在设计一台化工容器时必须充分考虑到以后的各个质量保证的环节。

  42. 2. 压力容器基础 2.4 压力容器的检验和监控 压力容器的质量保证体系 定义:确保容器从设计、选材、制造、投入运行到退出服役的整个过程安全地完成使用要求而采取的有计划、系统的措施。 内容:材料—设计—制造与制造过程中的检验—在役检验与监控。

  43. 2. 压力容器基础 2.5 压力容器的设计方法 安全性 经济性  足够的强度   经济可靠的材料  足够的刚度(或稳定性)   经济的制造方法  可靠的密封性能   低的操作和维护费用  一定的使用寿命   长周期的安全运行 安、稳、长、满、优   原则:充分保证安全的前提下尽可能做到经济

  44. 2. 压力容器基础 2.5 压力容器的设计方法 设计是一台压力容器诞生的第一步,也是质量保证的第一个环节。在设计时应当周密的考虑到以后各环节中可能产生的问题和相应的措施。在设计时,首先应当仔细分析用户的要求和提供的相关技术资料。根据对压力容器基本特征解,决定根据何种设计规范进行设计。根据规范的要求,容器的各部分进行应力分析。应力分析和材料选择实际上同时进行的,应力分析的结果应当是材料的性能得到充分发挥,并且尽可能使容器的各部分达到等强度。

  45. 2. 压力容器基础 2.5 压力容器的设计方法 • 材料的选择是重要的设计环节,它既与容器抵抗失效的能力有关,又与制造工艺密切相关。一般说,一台压力容器的设计文件包括设计计算书,施工图,技术要求等三部分。 • 这三部分与材料的选用,制造,检验等质量保证成为统一整体。

  46. 2. 压力容器基础 2.5 压力容器的设计方法 (1)按规则设计: GB150《钢制压力容器》是基于经济方法的设计,其典型过程是: • 确定设计载荷,选用设计公式、曲线或图表,并对材料取一个安全应力,最终给出容器的基本厚度, • 根据规范许可的构造细则及有关制造检验要求进行制造。

  47. 2. 压力容器基础 2.5 压力容器的设计方法 (1)按规则设计 - GB150《钢制压力容器》 它是我国的第一部压力容器的国家标准。这一标准的基本思路与ASMEVIII-1的基本相同,即 “按规则设计”,该标准的适用范围如下: a. 内压:0.1~35MPa b. 真空:不低于2000(mmH2O) c. 温度:根据钢材的许用温度及特性,从-196℃到钢 材的蠕变限用温度

  48. 2. 压力容器基础 2.5 压力容器的设计方法 (1)按规则设计 - GB150《钢制压力容器》 • GB容器标准中以第一强度理论为设计准则,将最大主应力限制在许用应力以内,这是与ASMEVIII-1相同的一个基本点。 • 不同的是,以极限强度为基准的安全系数nb,我国取nb=3, ASMEVIII-1取nb =4。 • 另一个不同点是,GB容器标准对局部应力参照AMEVIII-2作了适当处理,采用第三强度理论,允许凸形封头转角及开孔处的局部应力超过材料的屈服极限。

  49. 2. 压力容器基础 2.5 压力容器的设计方法 (2)按分析设计 • JB4732《钢制压力容器—分析设计标准》基于考虑作用在容器上载荷的性质,进行详细的应力分析,计算得到的应力按其对容器破坏的作用分类,与许用应力强度比较和评定,并加上严格的材料、制造和检验要求。

  50. 2. 压力容器基础 2.5 压力容器的设计方法 • 弹性失效设计准则------限制结构不发生总体屈服 • 稳定性失效设计准则----限制结构不发生总体失稳 • 疲劳失效设计准则------在规定期限不疲劳失效 • 极限载荷设计准则------局部屈服区不发生塑性流动 • 安全性设计准则--------虽局部屈服但保证结构安定 • 防脆性设计准则--------防止因缺陷而低应力脆断 • 防蠕变失效设计准则----防止过度蠕变及蠕变断裂
