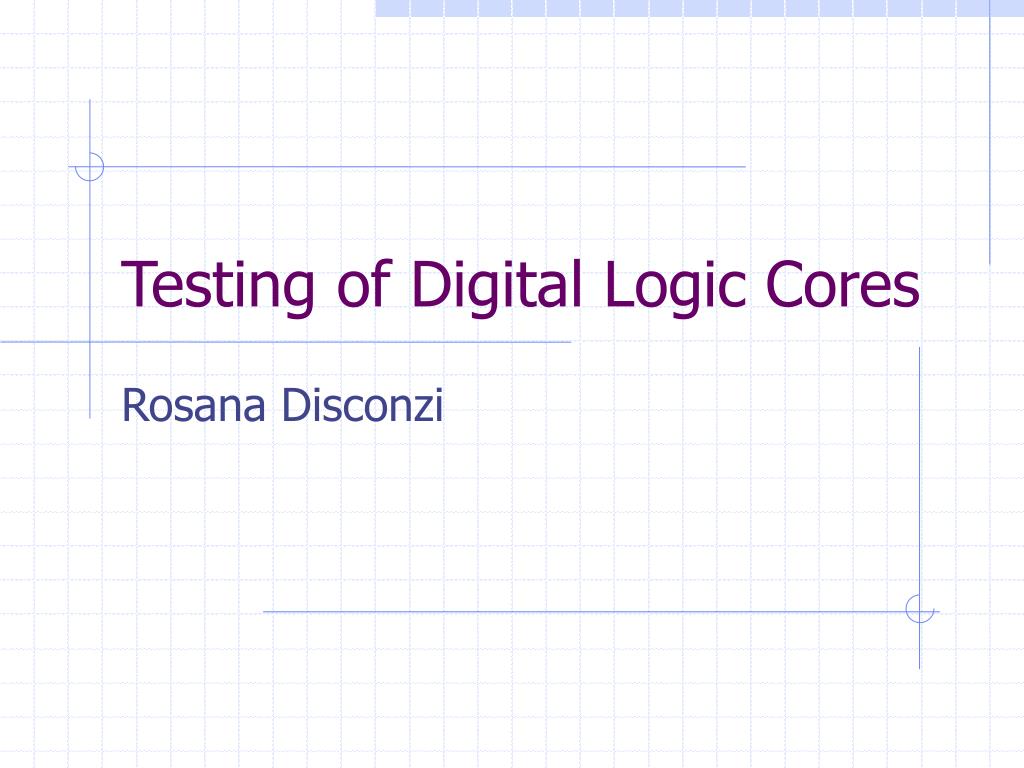

1. Testing of Digital Logic Cores Rosana Disconzi

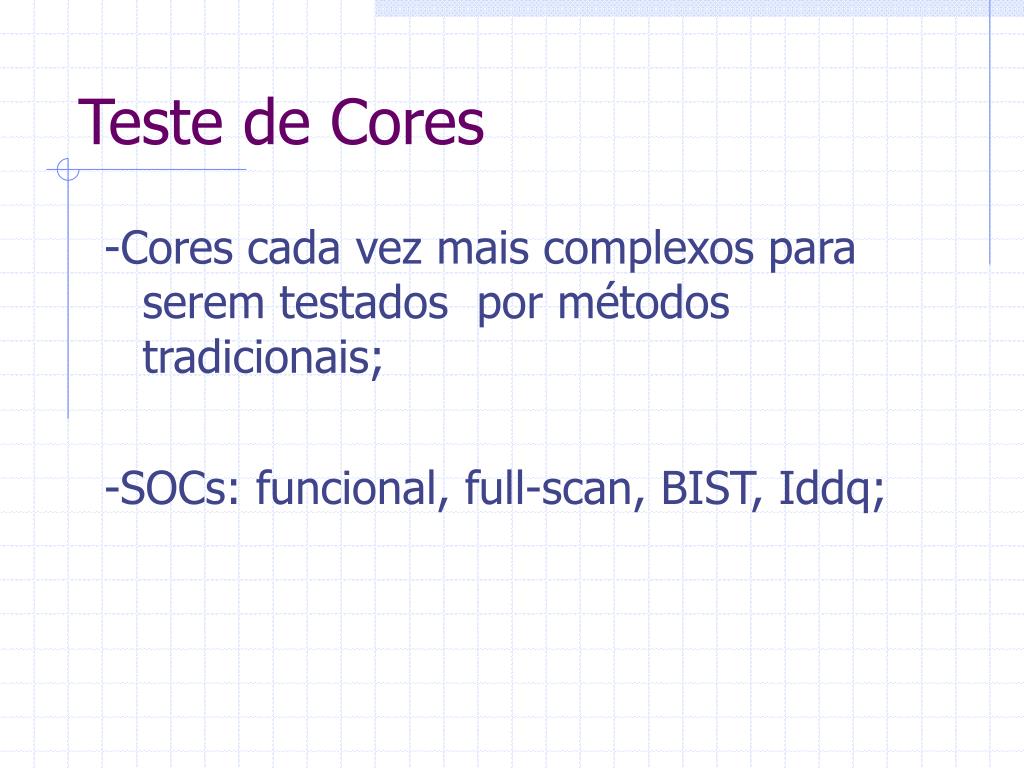

2. Teste de Cores -Cores cada vez mais complexos para serem testados por métodos tradicionais; -SOCs: funcional, full-scan, BIST, Iddq;

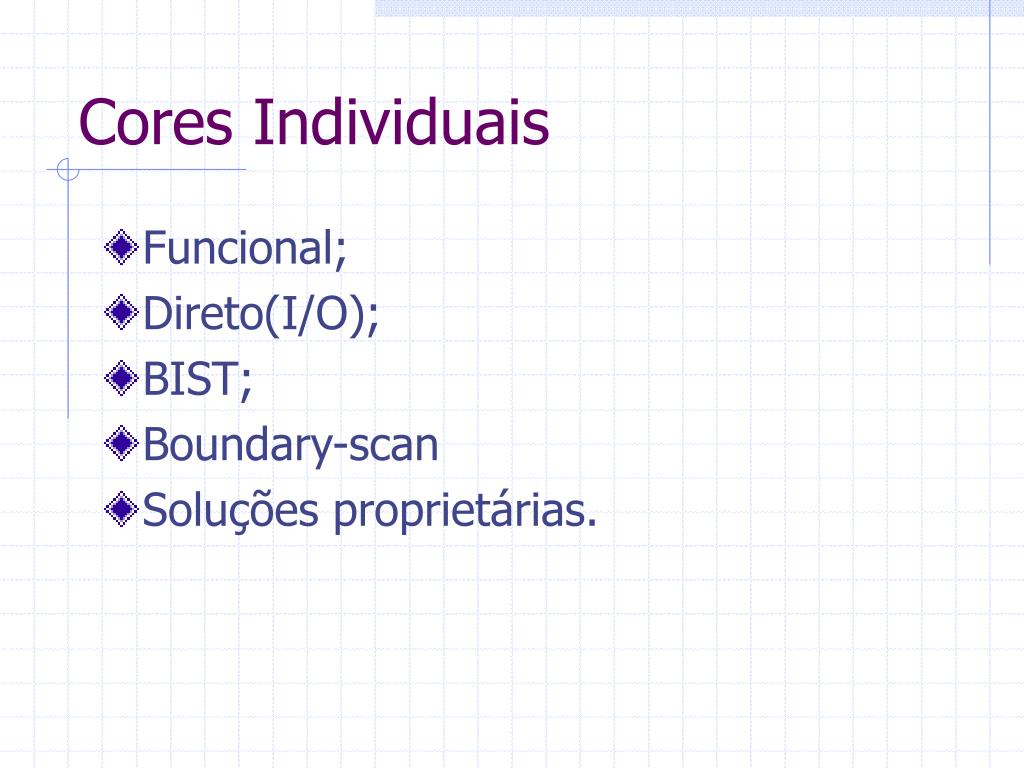

3. Cores Individuais • Funcional; • Direto(I/O); • BIST; • Boundary-scan • Soluções proprietárias.

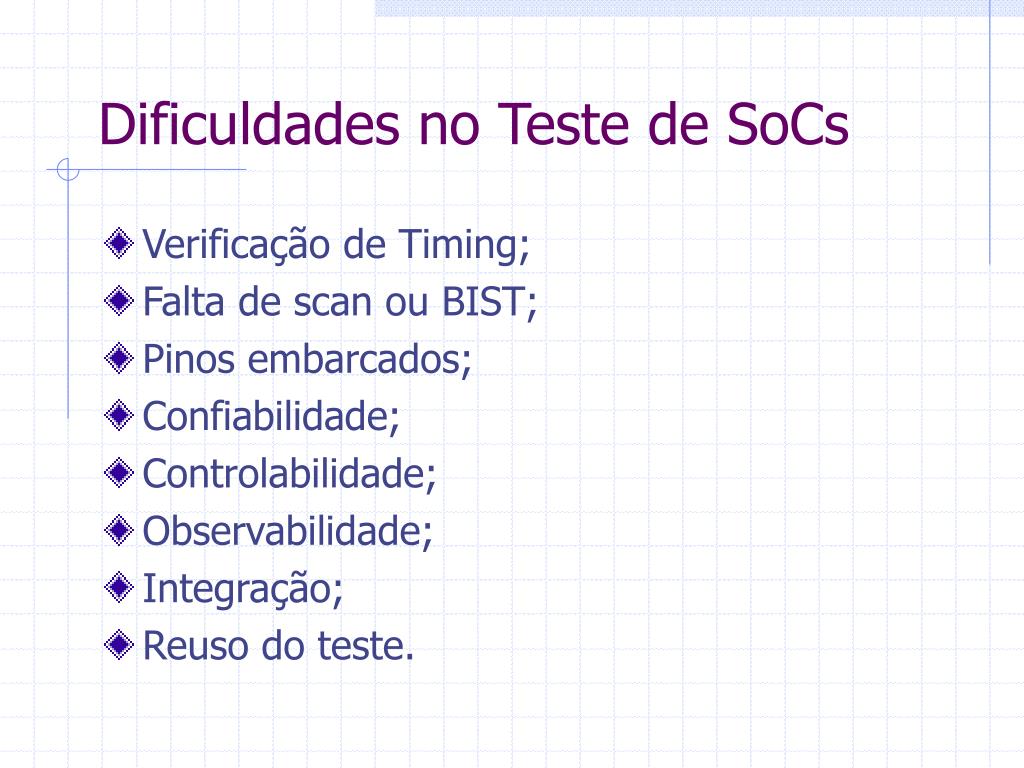

4. Dificuldades no Teste de SoCs • Verificação de Timing; • Falta de scan ou BIST; • Pinos embarcados; • Confiabilidade; • Controlabilidade; • Observabilidade; • Integração; • Reuso do teste.

5. Dificuldades no Teste de Cores • Acesso – observablilidade e controlabilidade; • Controle – como ativar e desativar as funções de teste do próprio core(BIST); • Isolamento – se o core vai sofrer interferências.

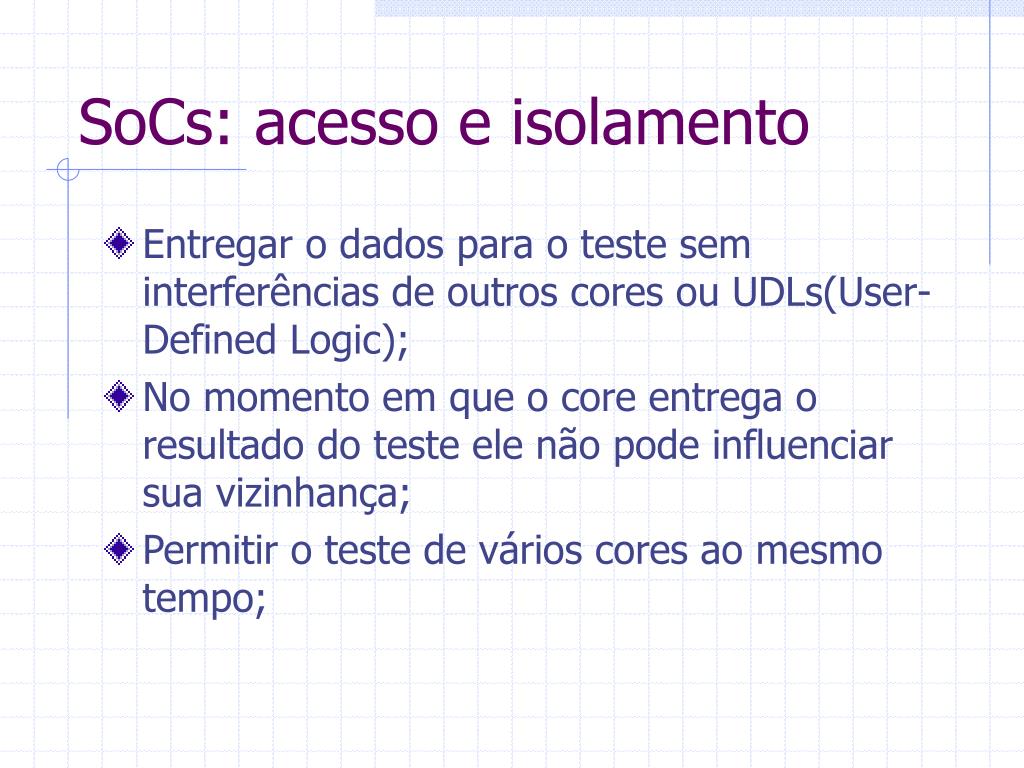

6. SoCs: acesso e isolamento • Entregar o dados para o teste sem interferências de outros cores ou UDLs(User-Defined Logic); • No momento em que o core entrega o resultado do teste ele não pode influenciar sua vizinhança; • Permitir o teste de vários cores ao mesmo tempo;

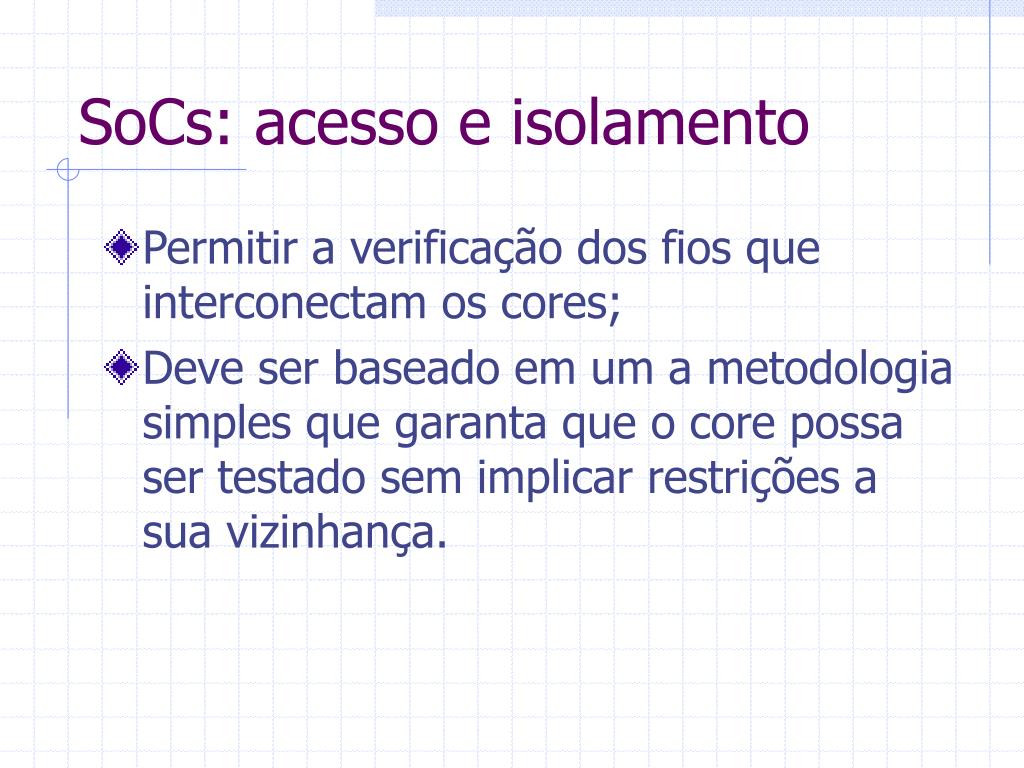

7. SoCs: acesso e isolamento • Permitir a verificação dos fios que interconectam os cores; • Deve ser baseado em um a metodologia simples que garanta que o core possa ser testado sem implicar restrições a sua vizinhança.

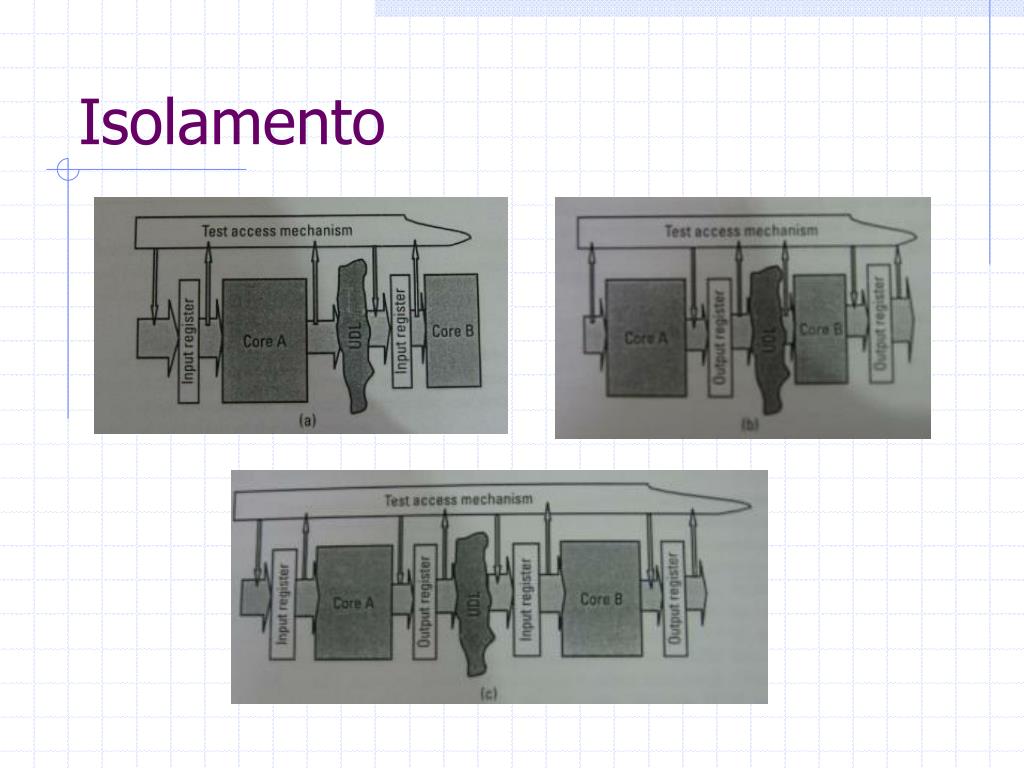

8. Isolamento • Evitar reações adversas nas vizinhanças. • Pode ser aplicada as entradas, as saídas ou ambas; • Feito com registradores ou buffers;

9. Isolamento

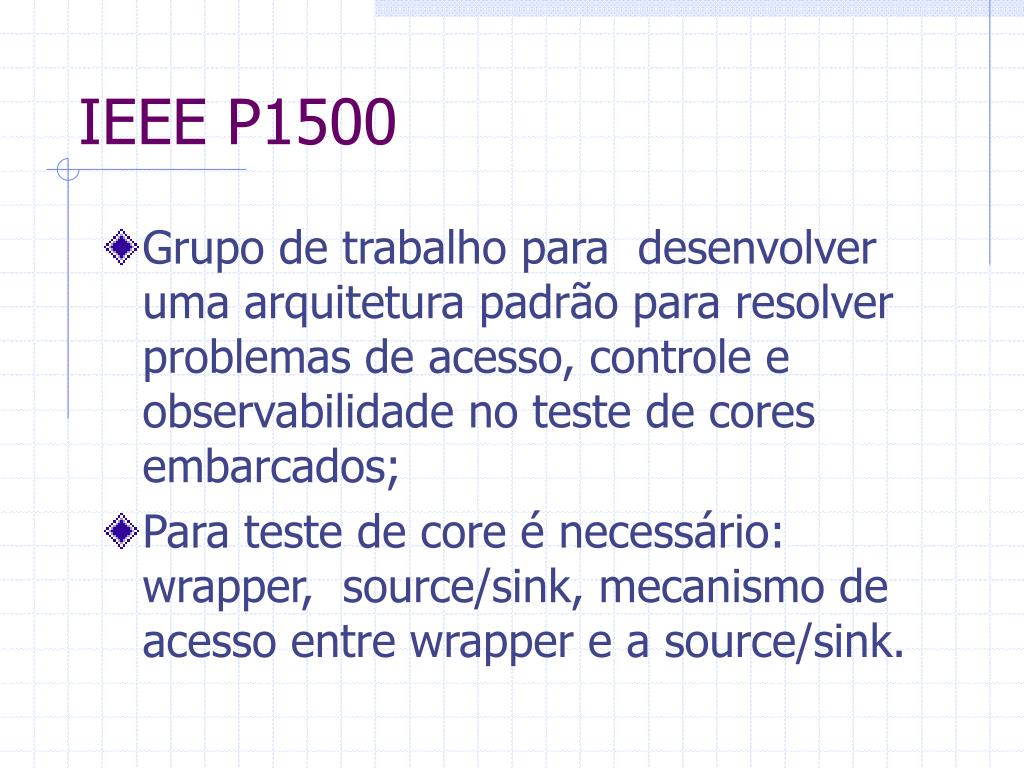

10. IEEE P1500 • Grupo de trabalho para desenvolver uma arquitetura padrão para resolver problemas de acesso, controle e observabilidade no teste de cores embarcados; • Para teste de core é necessário: wrapper, source/sink, mecanismo de acesso entre wrapper e a source/sink.

11. IEEE P1500 • Wrapper padrão; • Interface entre o wrapper e o mecanismo de acesso a teste do core; • Objetivos: facilitar o teste e fazer o chaveamento entre os modos teste/diagnóstico e funcionamento normal; • TAP(Test Access Port).

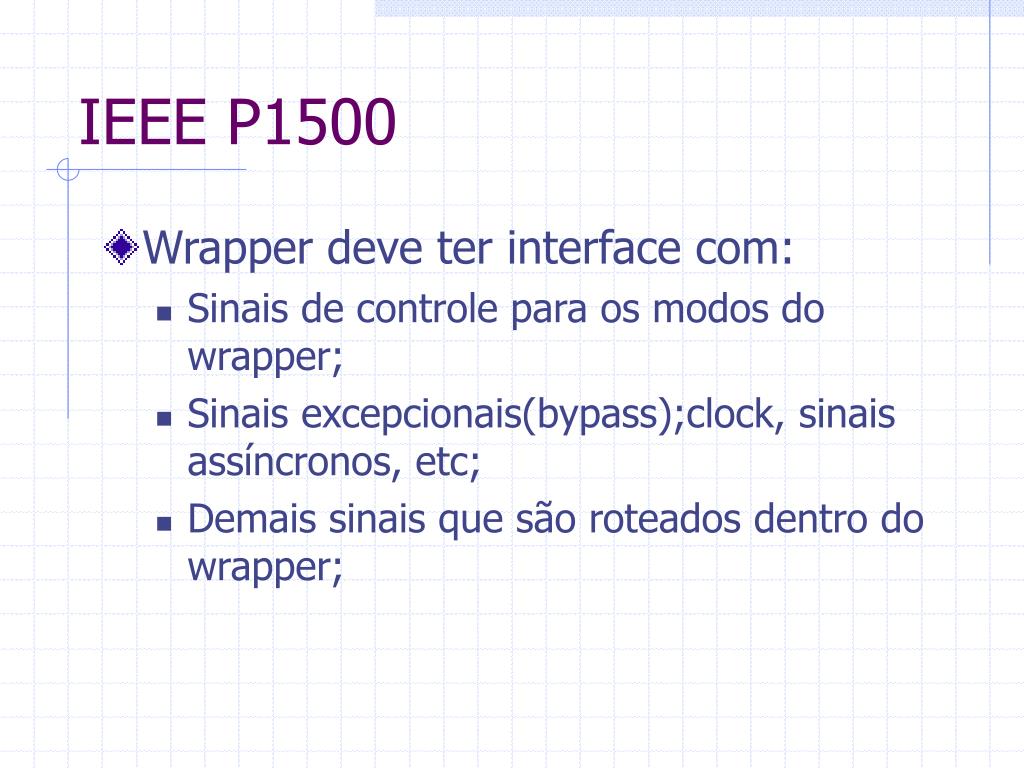

12. IEEE P1500 • Wrapper deve ter interface com: • Sinais de controle para os modos do wrapper; • Sinais excepcionais(bypass);clock, sinais assíncronos, etc; • Demais sinais que são roteados dentro do wrapper;

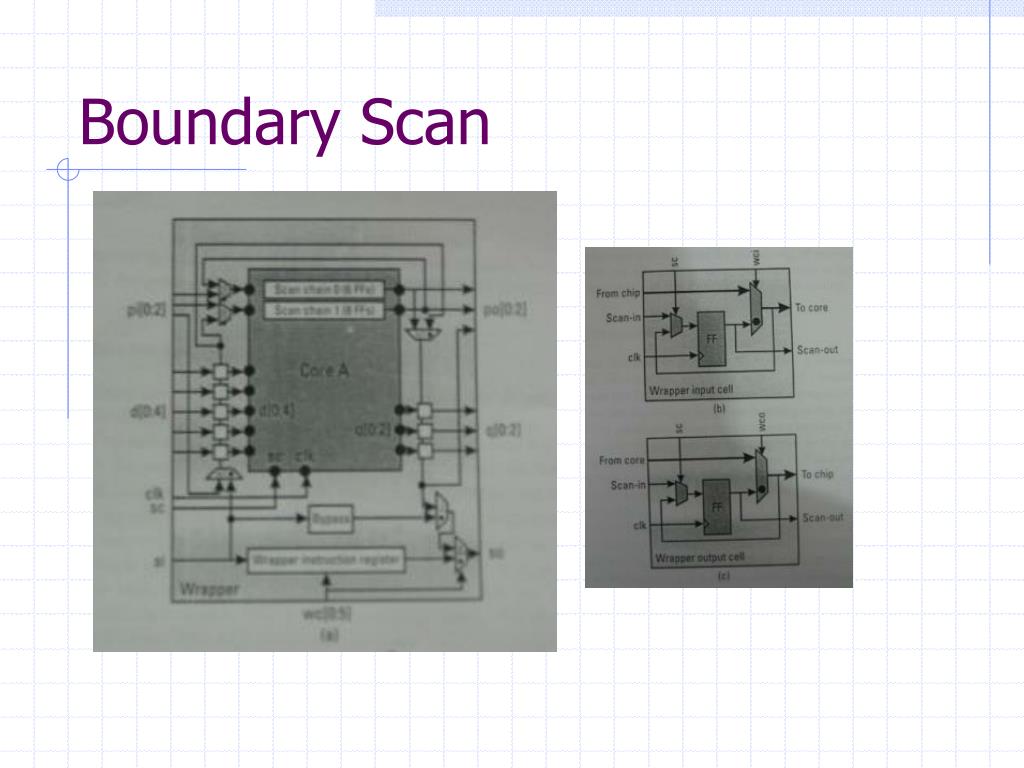

13. Boundary-scan • É um método integrado para testar interconexões em um circuito/placa com vários elementos;

14. Boundary Scan

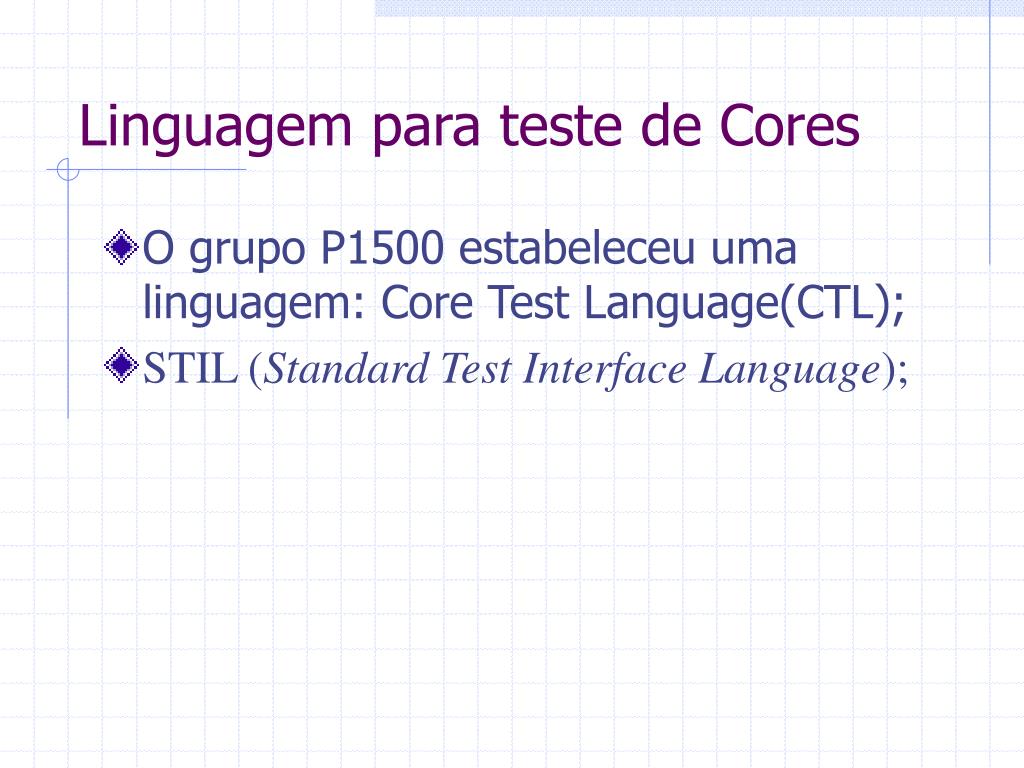

15. Linguagem para teste de Cores • O grupo P1500 estabeleceu uma linguagem: Core Test Language(CTL); • STIL (Standard Test Interface Language);

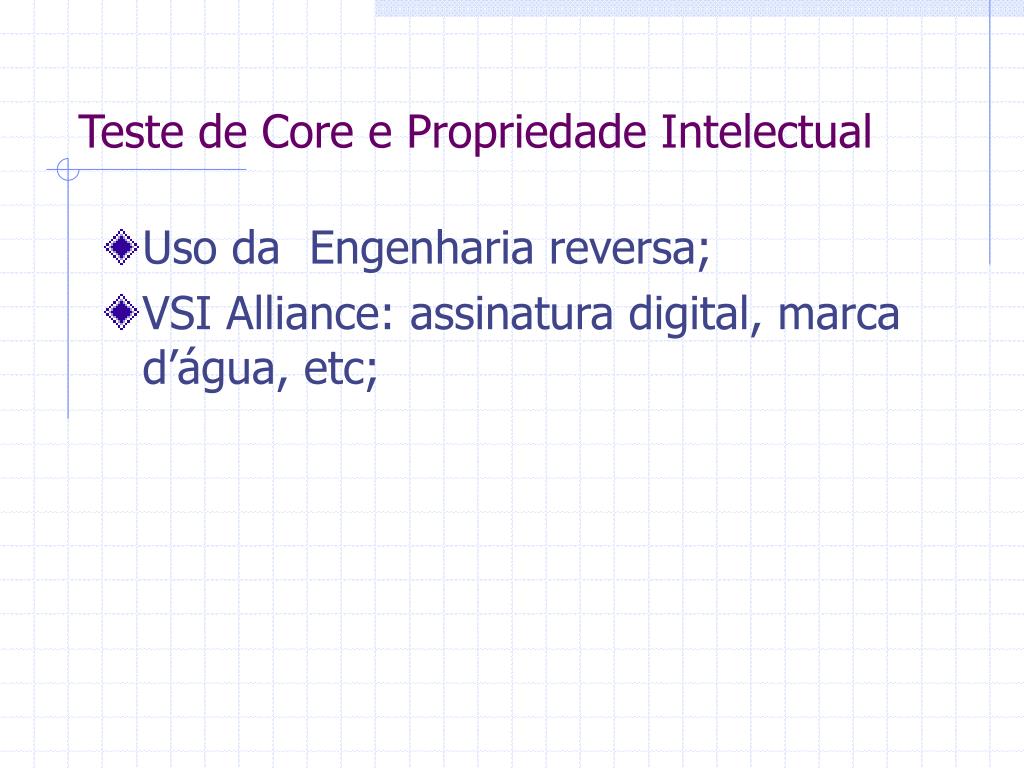

16. Teste de Core e Propriedade Intelectual • Uso da Engenharia reversa; • VSI Alliance: assinatura digital, marca d’água, etc;

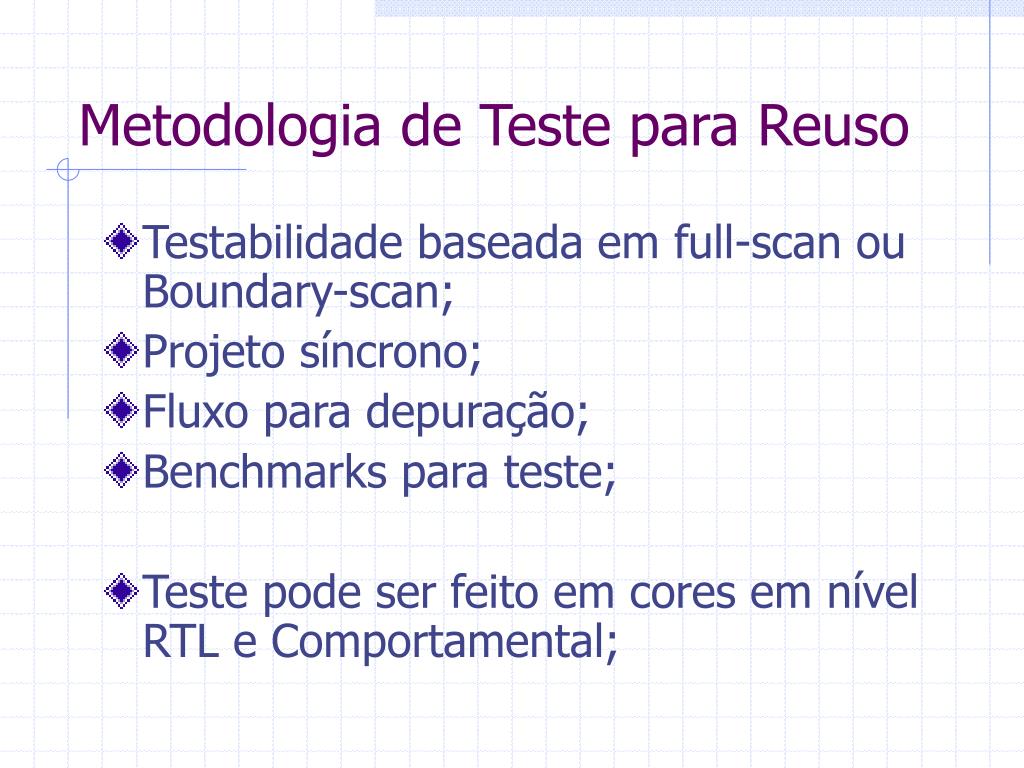

17. Metodologia de Teste para Reuso • Testabilidade baseada em full-scan ou Boundary-scan; • Projeto síncrono; • Fluxo para depuração; • Benchmarks para teste; • Teste pode ser feito em cores em nível RTL e Comportamental;
