碱性水电解用隔膜读书报告

碱性水电解用隔膜读书报告. 主讲人：于跃 指导教师：许莉. 目录. 碱性水电解用隔膜的要求. 1. 传统石棉隔膜的缺点. 2. 聚合物隔膜的制备方法. 3. 聚合物隔膜的研究方向. 4. 碱性水电解用隔膜的要求. 1. 气泡不宜透过 2. 能被电解液润湿，使溶液中的离子能够顺利的通过 3. 有足够的机械强度 4. 在电解液中不被碱液腐蚀，化学稳定性能强 5. 价格便宜，适合工业上广泛应用. 传统石棉隔膜的缺点. 1. 石棉布电阻较大，影响电解效率 2. 在碱液中会发生严重的溶胀现象

rana-gamble
Download Presentation

碱性水电解用隔膜读书报告

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 碱性水电解用隔膜读书报告 主讲人：于跃 指导教师：许莉

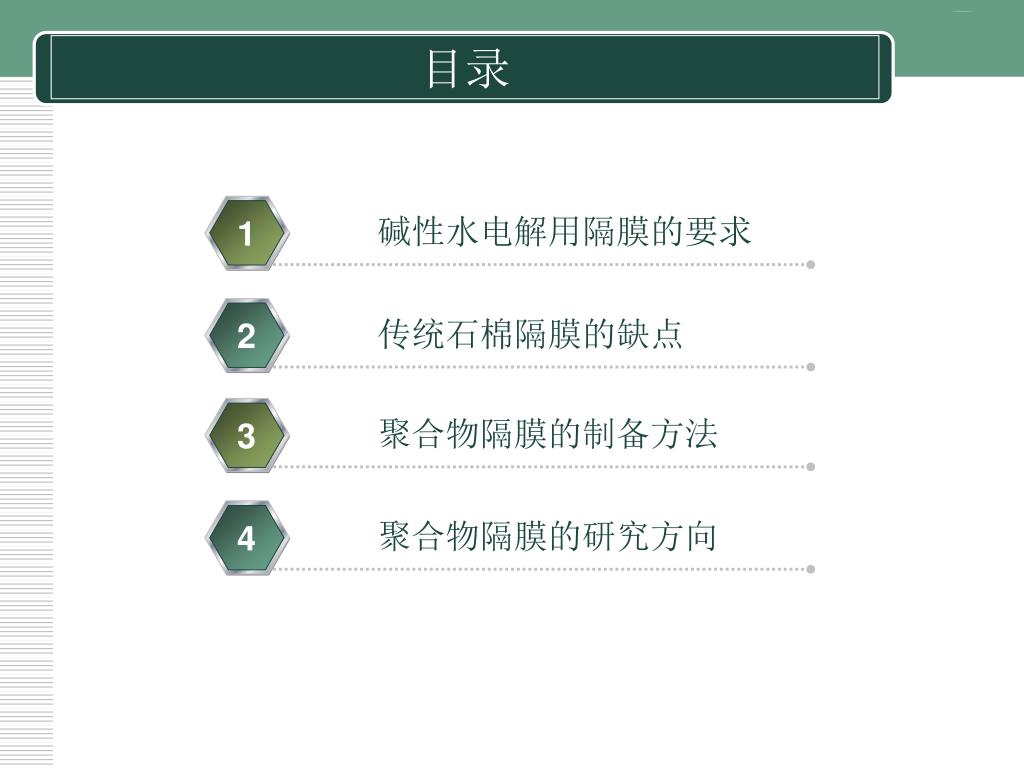

  2. 目录 碱性水电解用隔膜的要求 1 传统石棉隔膜的缺点 2 聚合物隔膜的制备方法 3 聚合物隔膜的研究方向 4

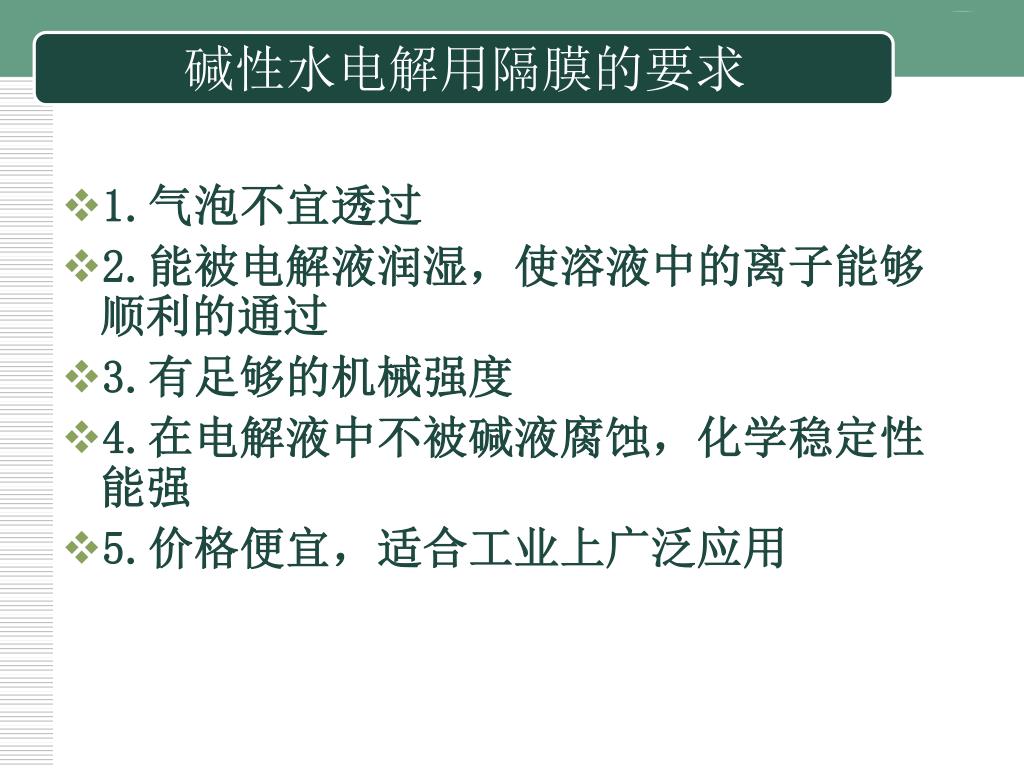

  3. 碱性水电解用隔膜的要求 • 1.气泡不宜透过 • 2.能被电解液润湿，使溶液中的离子能够顺利的通过 • 3.有足够的机械强度 • 4.在电解液中不被碱液腐蚀，化学稳定性能强 • 5.价格便宜，适合工业上广泛应用

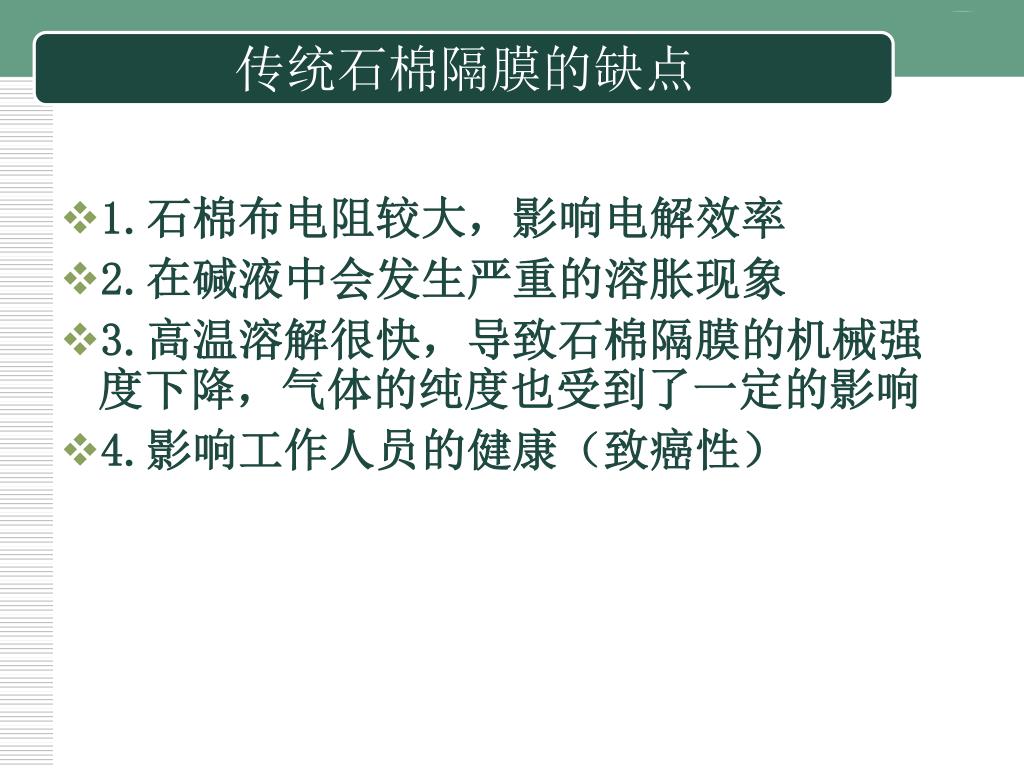

  4. 传统石棉隔膜的缺点 • 1.石棉布电阻较大，影响电解效率 • 2.在碱液中会发生严重的溶胀现象 • 3.高温溶解很快，导致石棉隔膜的机械强度下降，气体的纯度也受到了一定的影响 • 4.影响工作人员的健康（致癌性）

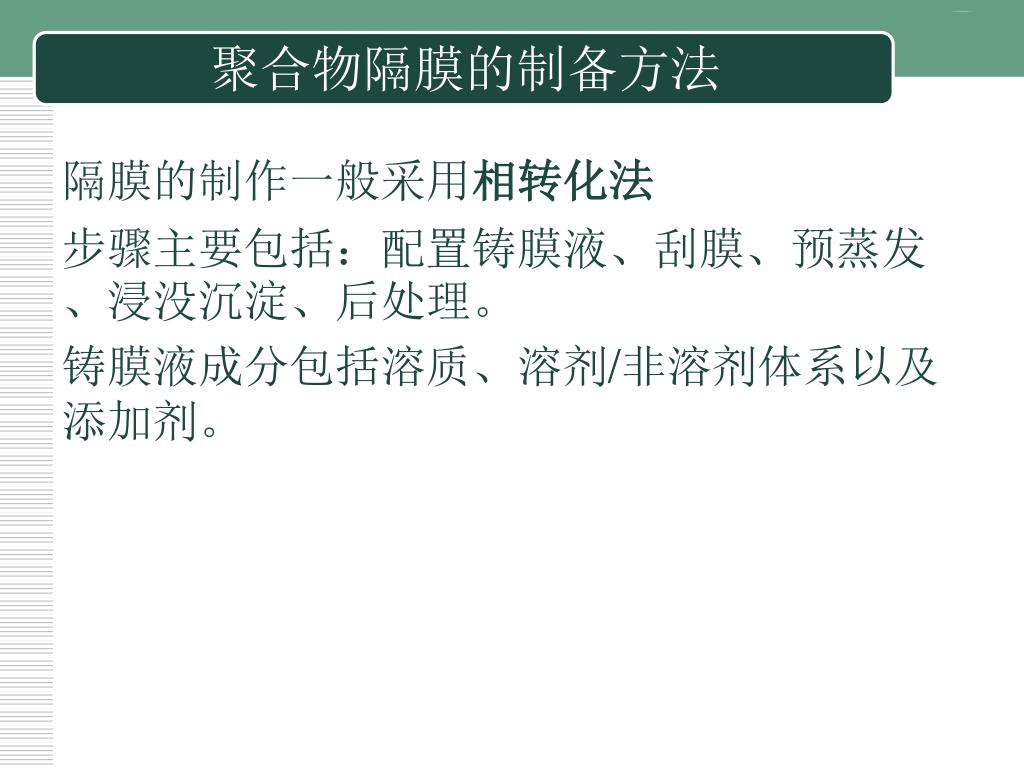

  5. 聚合物隔膜的制备方法 隔膜的制作一般采用相转化法 步骤主要包括：配置铸膜液、刮膜、预蒸发、浸没沉淀、后处理。 铸膜液成分包括溶质、溶剂/非溶剂体系以及添加剂。

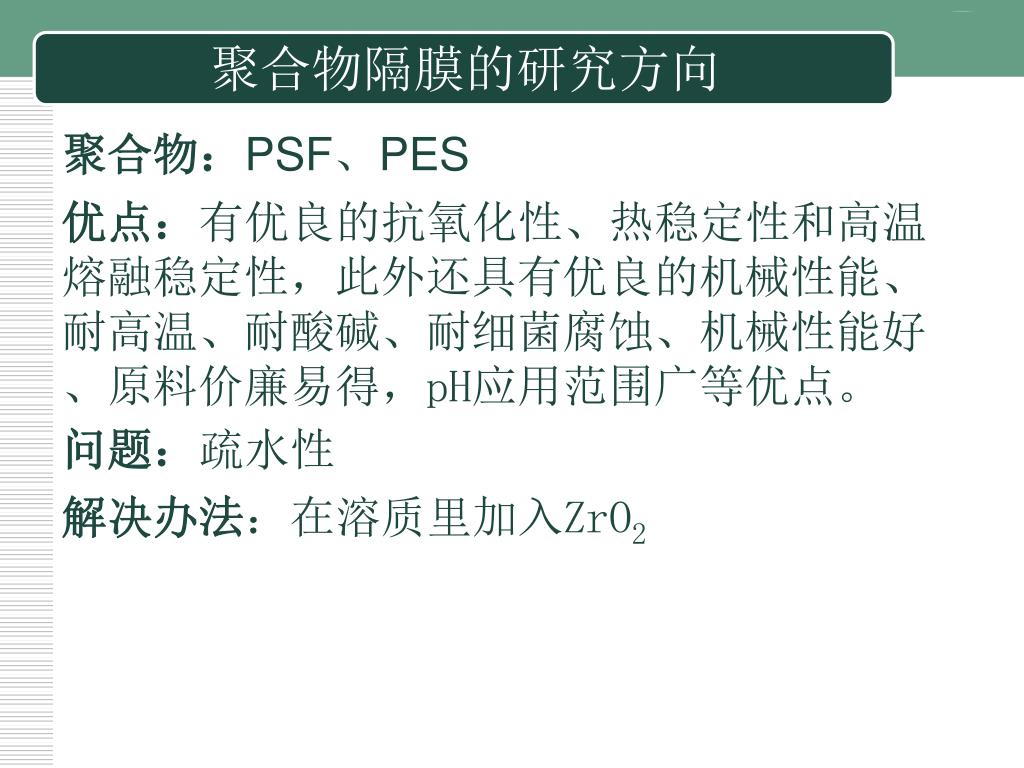

  6. 聚合物隔膜的研究方向 聚合物：PSF、PES 优点：有优良的抗氧化性、热稳定性和高温熔融稳定性，此外还具有优良的机械性能、耐高温、耐酸碱、耐细菌腐蚀、机械性能好、原料价廉易得，pH应用范围广等优点。 问题：疏水性 解决办法：在溶质里加入ZrO2

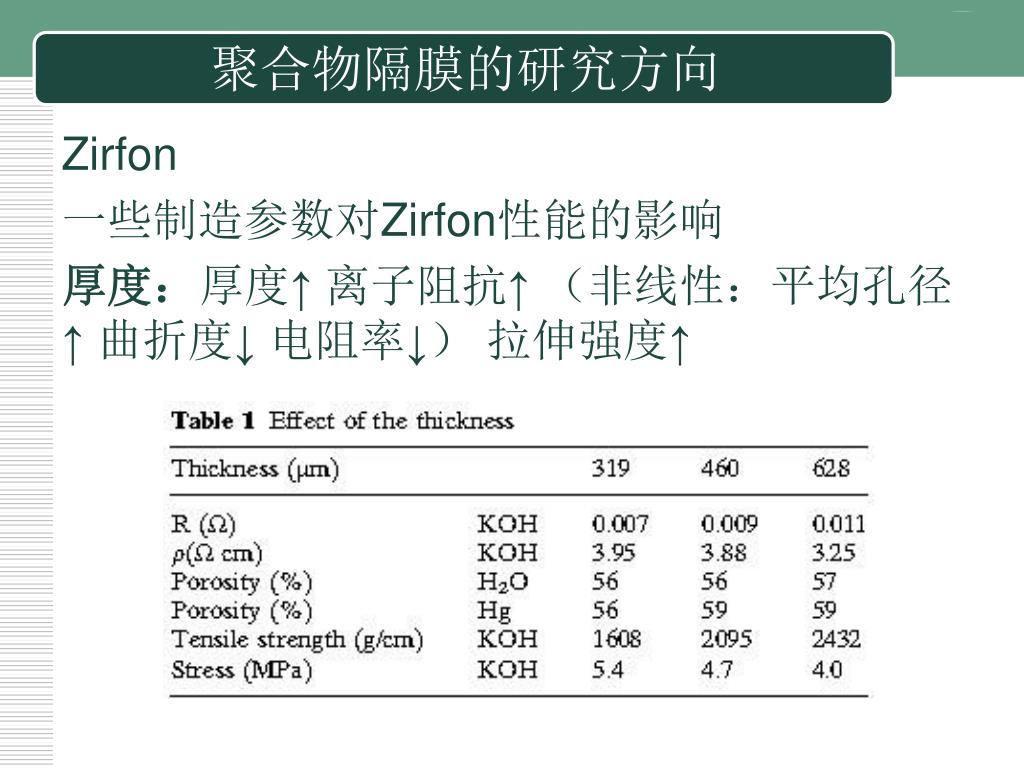

  7. 聚合物隔膜的研究方向 Zirfon 一些制造参数对Zirfon性能的影响 厚度：厚度↑ 离子阻抗↑ （非线性：平均孔径↑ 曲折度↓ 电阻率↓） 拉伸强度↑

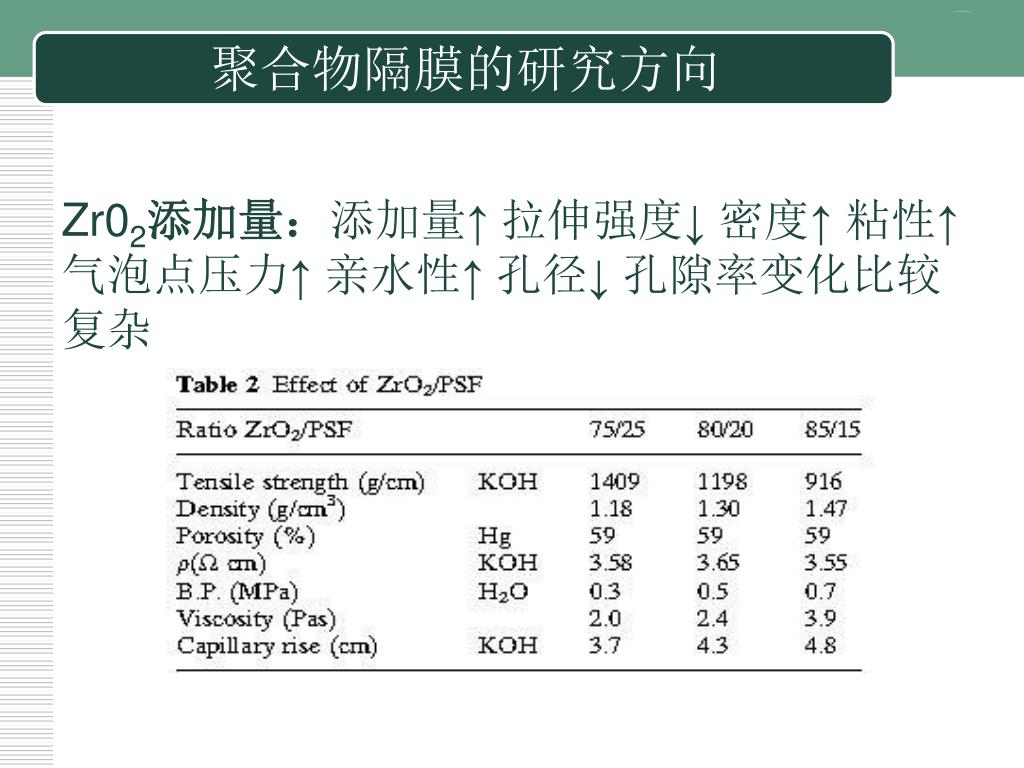

  8. 聚合物隔膜的研究方向 Zr02添加量：添加量↑ 拉伸强度↓ 密度↑ 粘性↑ 气泡点压力↑ 亲水性↑ 孔径↓ 孔隙率变化比较复杂

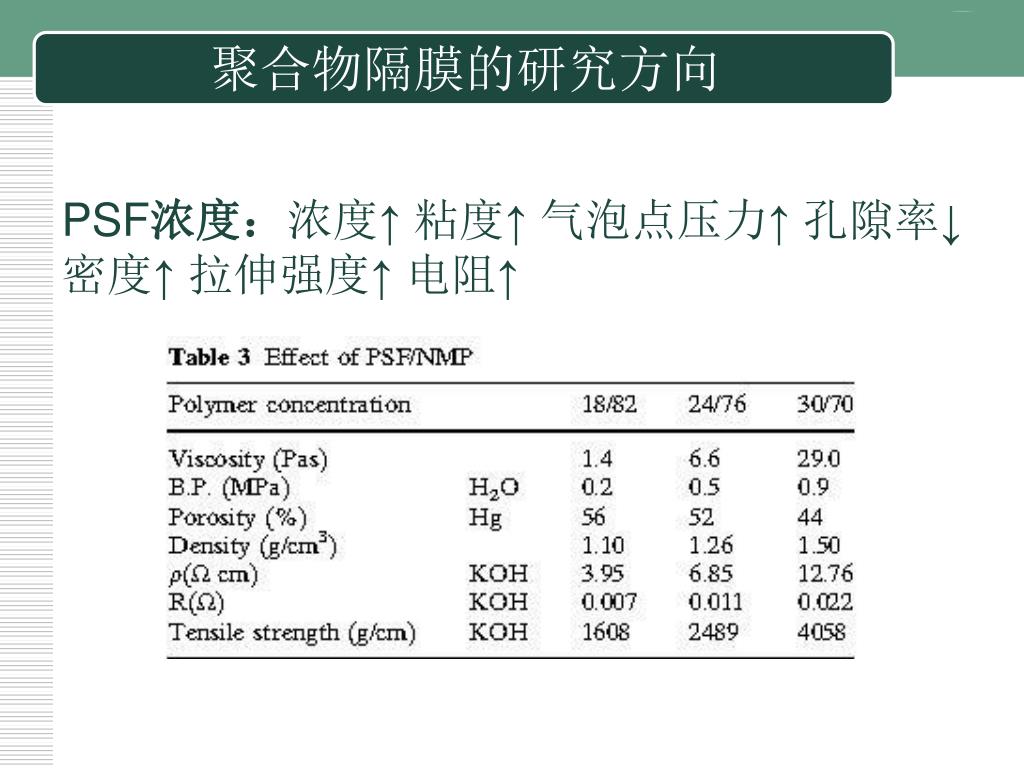

  9. 聚合物隔膜的研究方向 PSF浓度：浓度↑ 粘度↑ 气泡点压力↑ 孔隙率↓ 密度↑ 拉伸强度↑ 电阻↑

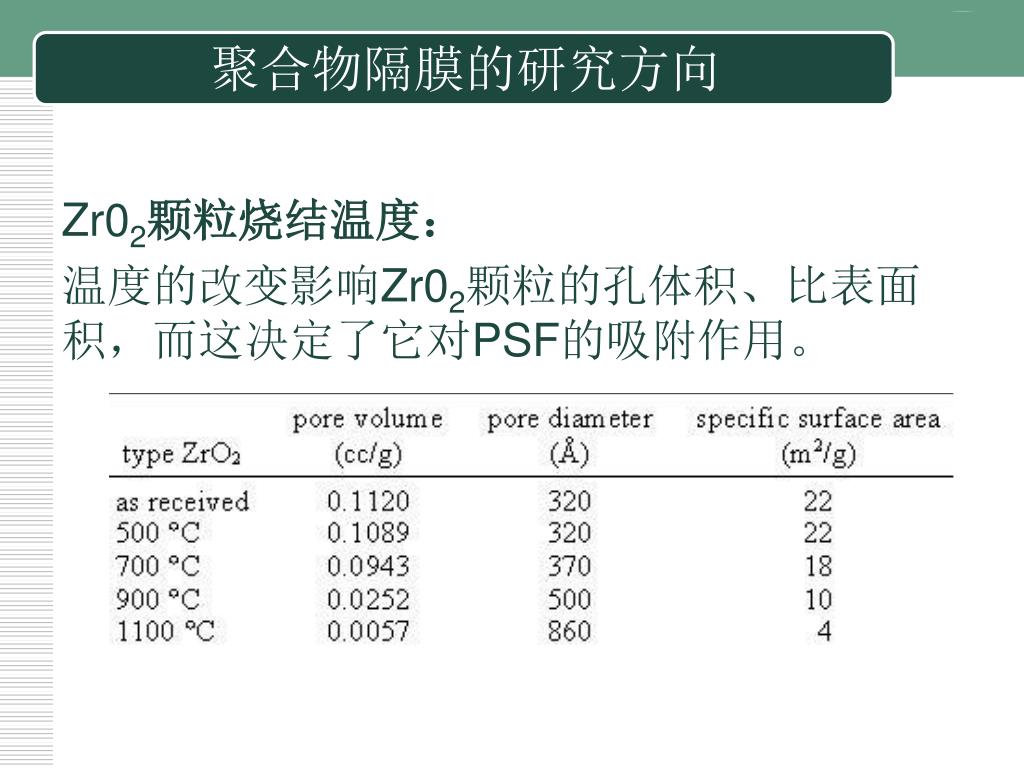

  10. 聚合物隔膜的研究方向 Zr02颗粒烧结温度： 温度的改变影响Zr02颗粒的孔体积、比表面积，而这决定了它对PSF的吸附作用。

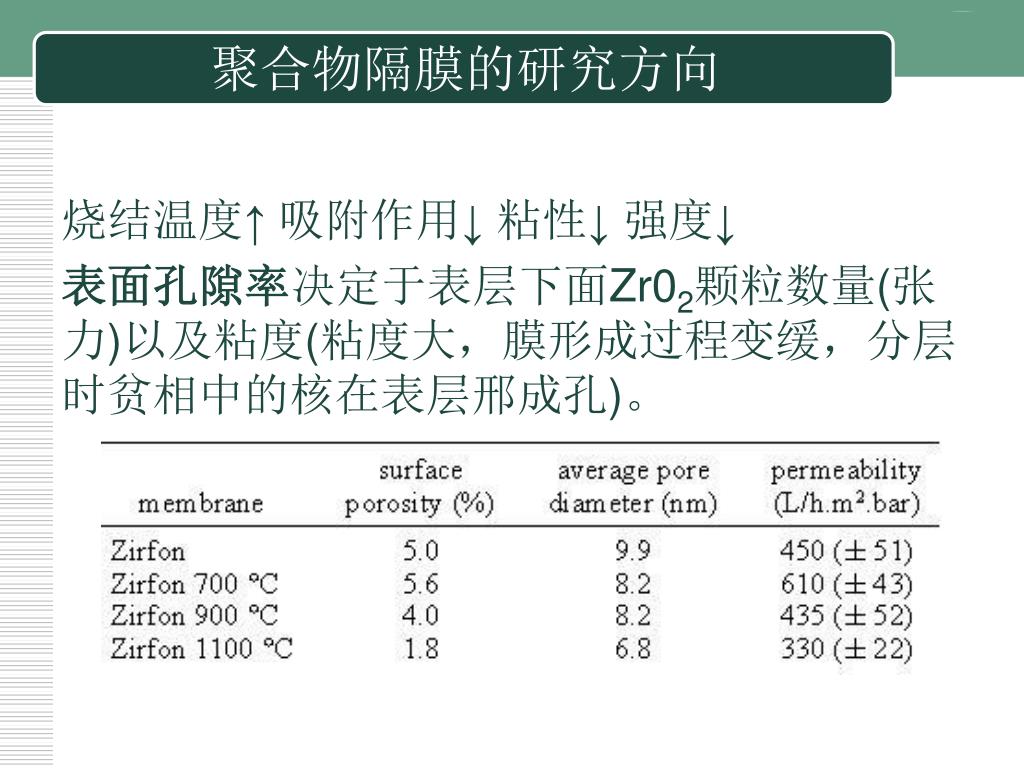

  11. 聚合物隔膜的研究方向 烧结温度↑ 吸附作用↓ 粘性↓ 强度↓ 表面孔隙率决定于表层下面Zr02颗粒数量(张力)以及粘度(粘度大，膜形成过程变缓，分层时贫相中的核在表层邢成孔)。

  12. 聚合物隔膜的研究方向 添加剂对聚合物膜的影响： PVP及PEG的加入可以改善膜的性能。 PVP ↑ 孔隙率↑ 亲水性↑ 电阻↓ 热力学&动力学(交联作用) 热力学：PVP可加强铸膜液与非溶剂水的混合，有助于相分离 动力学：粘度↑ 阻碍了分层 5%是拐点

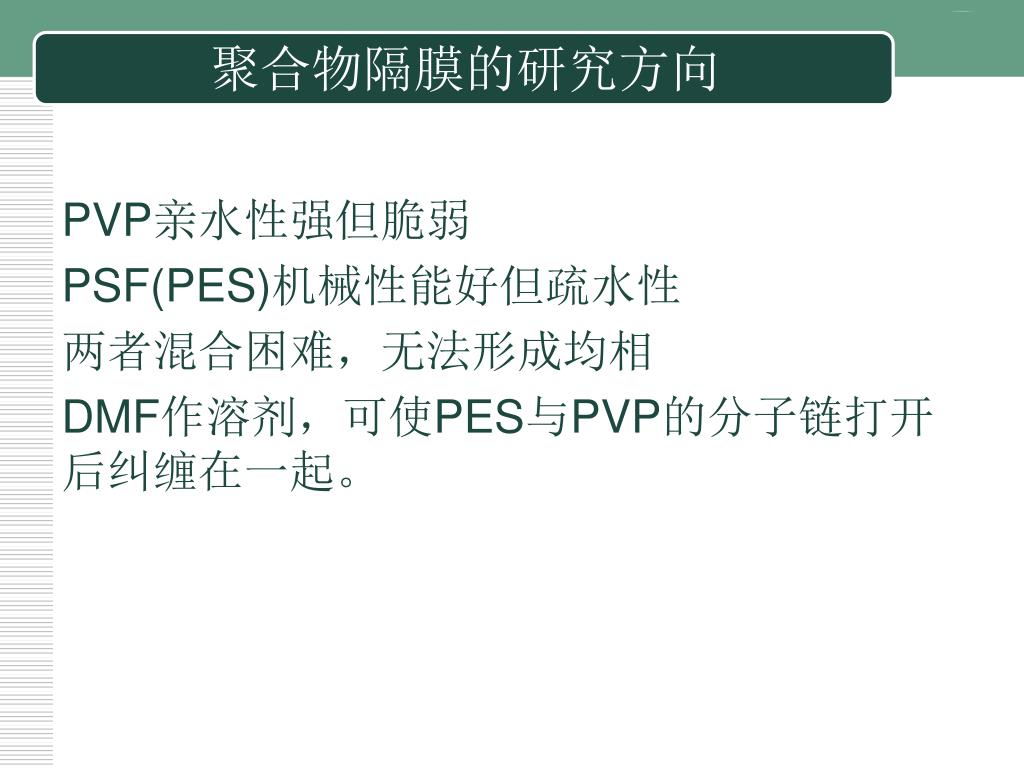

  13. 聚合物隔膜的研究方向 PVP亲水性强但脆弱 PSF(PES)机械性能好但疏水性 两者混合困难，无法形成均相 DMF作溶剂，可使PES与PVP的分子链打开后纠缠在一起。

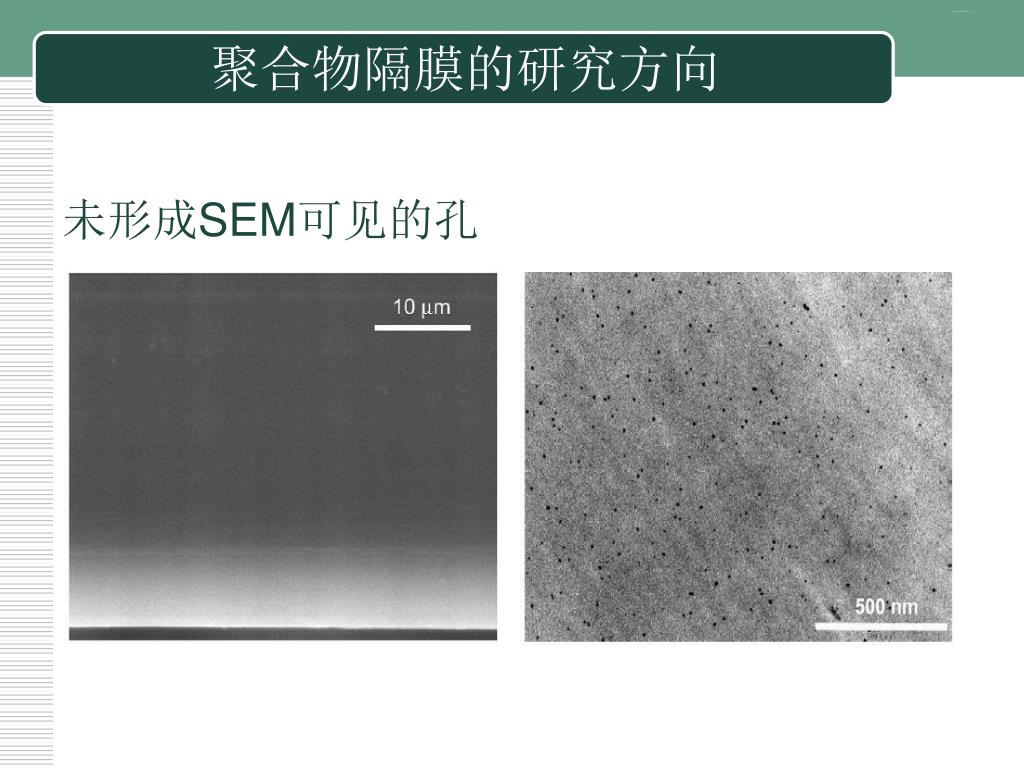

  14. 聚合物隔膜的研究方向 未形成SEM可见的孔

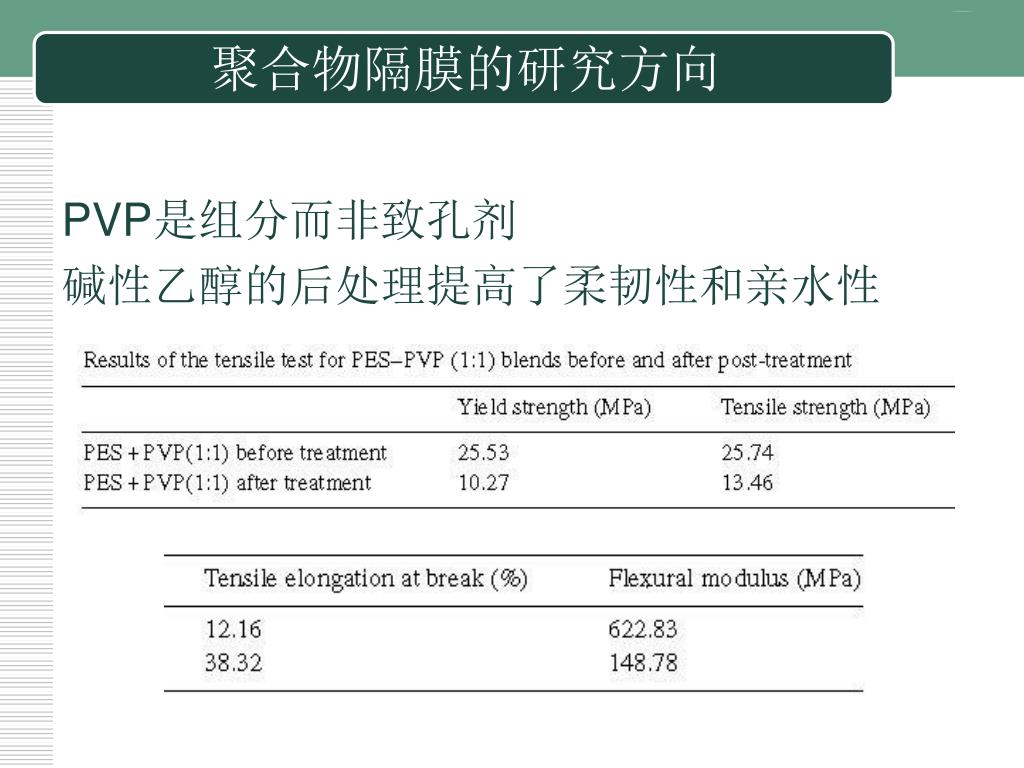

  15. 聚合物隔膜的研究方向 PVP是组分而非致孔剂 碱性乙醇的后处理提高了柔韧性和亲水性

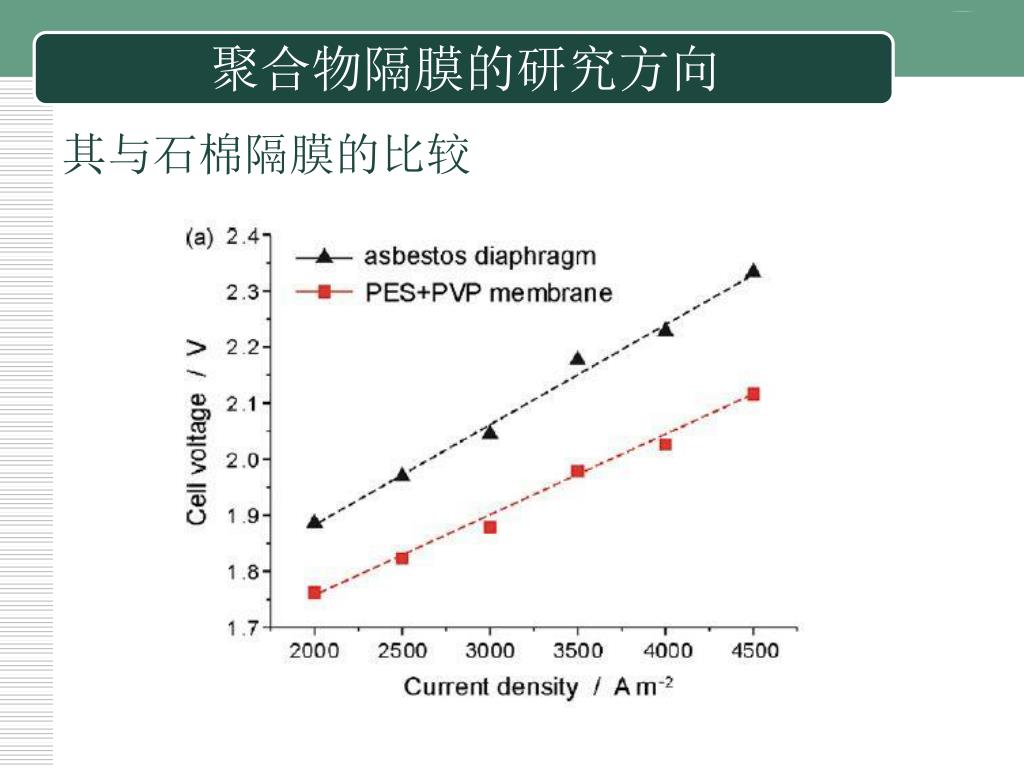

  16. 聚合物隔膜的研究方向 其与石棉隔膜的比较

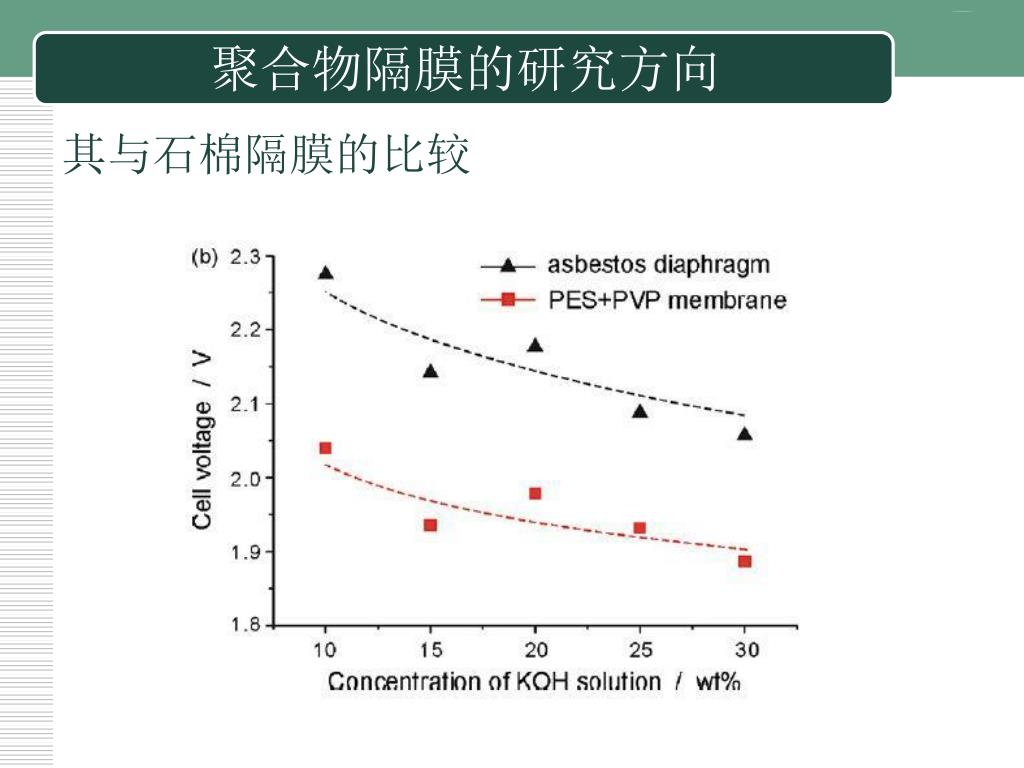

  17. 聚合物隔膜的研究方向 其与石棉隔膜的比较

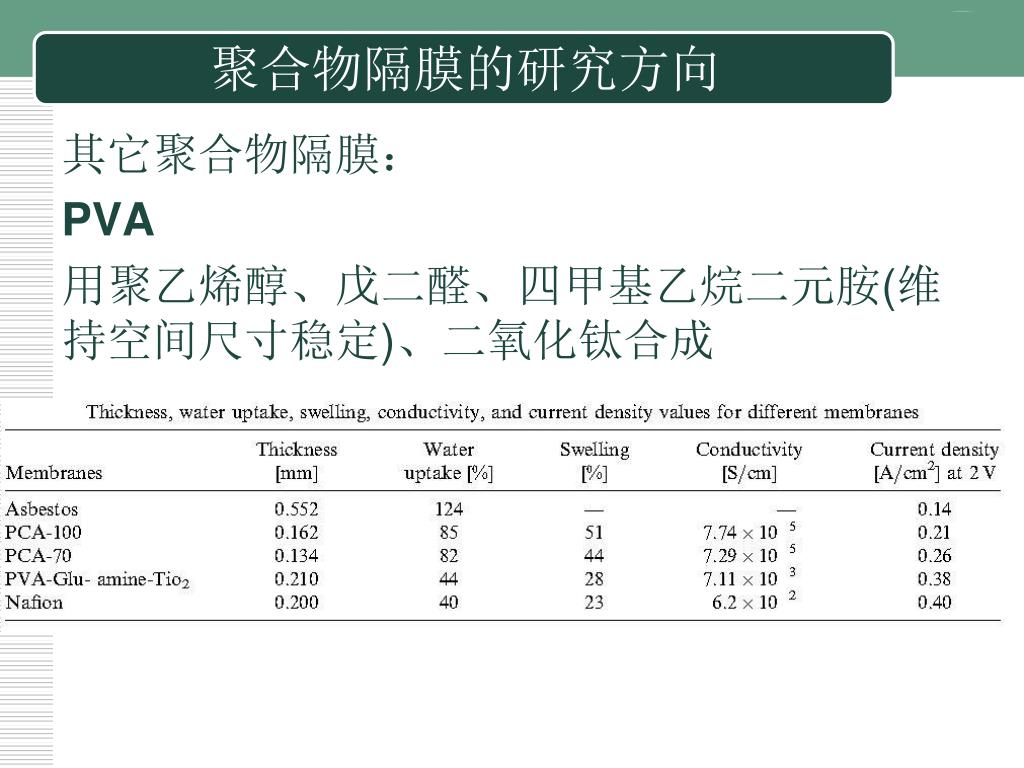

  18. 聚合物隔膜的研究方向 其它聚合物隔膜： PVA 用聚乙烯醇、戊二醛、四甲基乙烷二元胺(维持空间尺寸稳定)、二氧化钛合成

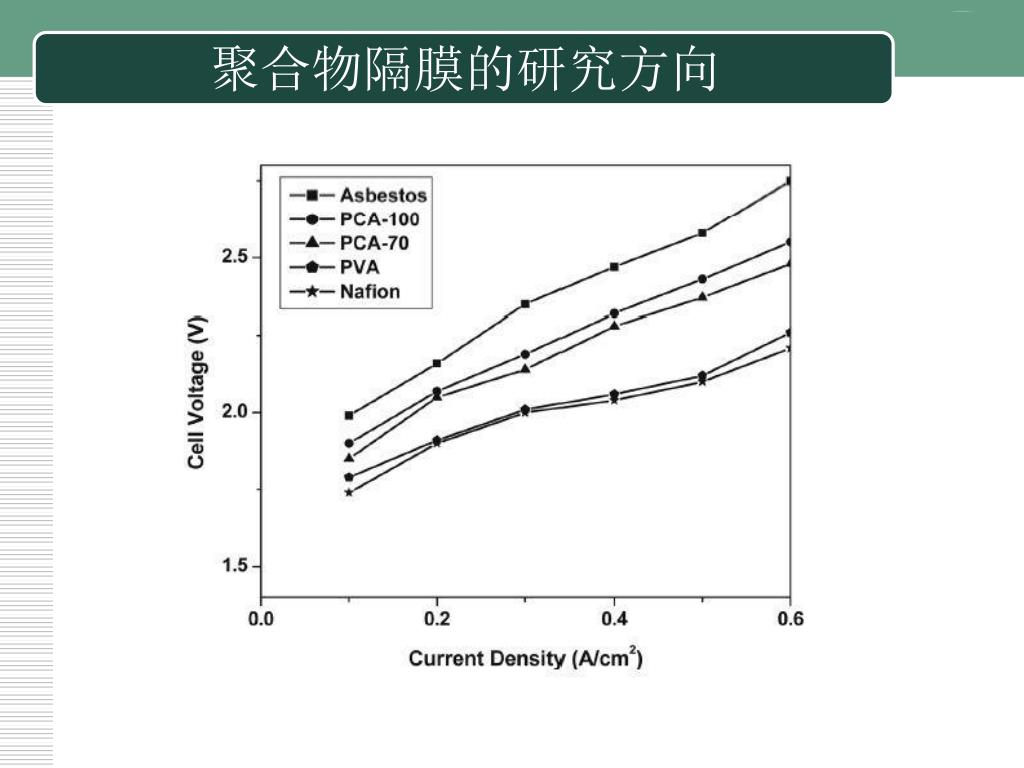

  19. 聚合物隔膜的研究方向

  20. 聚合物隔膜的研究方向

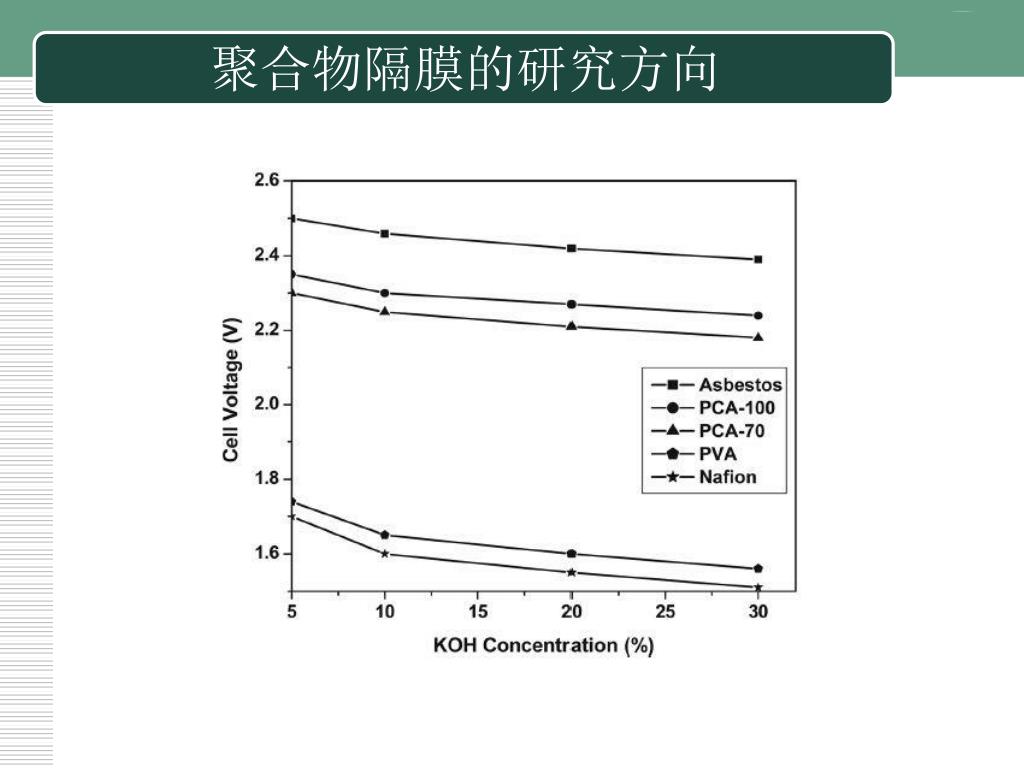

  21. 聚合物隔膜的研究方向

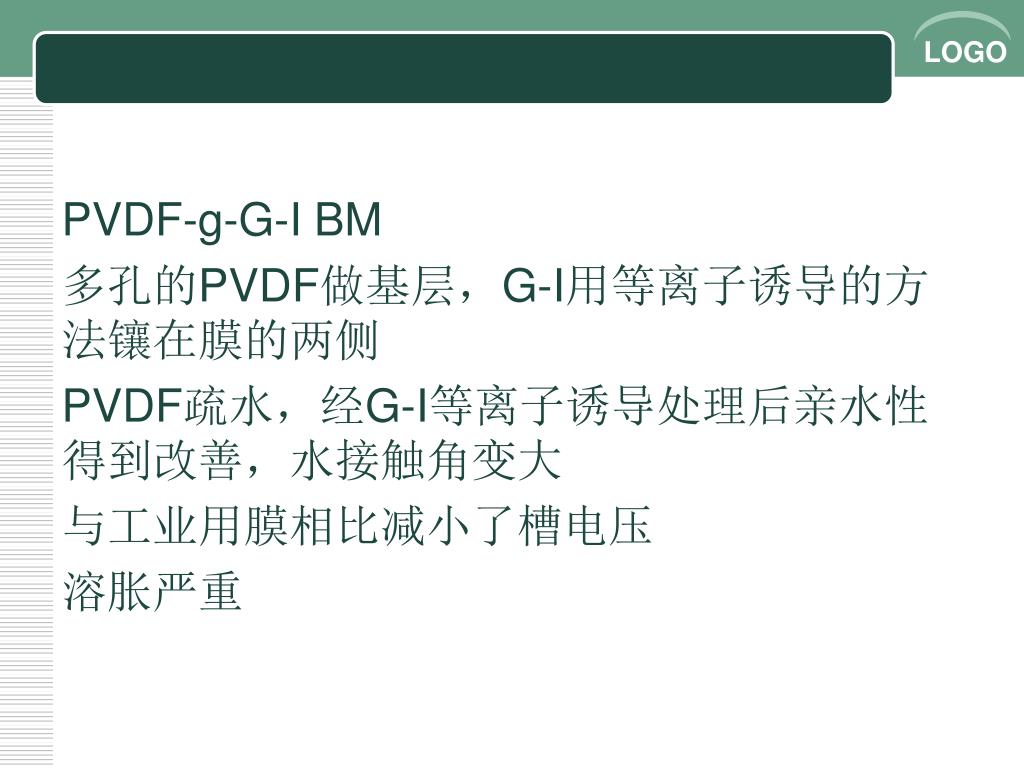

  22. PVDF-g-G-I BM 多孔的PVDF做基层，G-I用等离子诱导的方法镶在膜的两侧 PVDF疏水，经G-I等离子诱导处理后亲水性得到改善，水接触角变大 与工业用膜相比减小了槽电压 溶胀严重

  23. Thank You ! www.themegallery.com 2012年6月29日
