  1. ФГУП «ВНИИМ им. Д.И. Менделеева»Д.Д.Гидаспов, И.С.Хасиев, В.И.ШереметЭлектромагнитный трассоискатель для поиска, трассировки и определения глубины заложения магистральных газо- и нефтепроводов и его метрологическое обеспечение

  2. Определение глубины заложения магистрального трубопровода h = B2·b / (B1 - B2), где: h – вертикальное расстояние от оси нижнего магниточувствительного преобразователя до продольной оси трубопровода; В1, В2 — тангенциальные компоненты магнитной индукции над осью трубопровода в точках измерения 1 и 2 (нижней и верхней) соответственно; b — вертикальная база измерений.

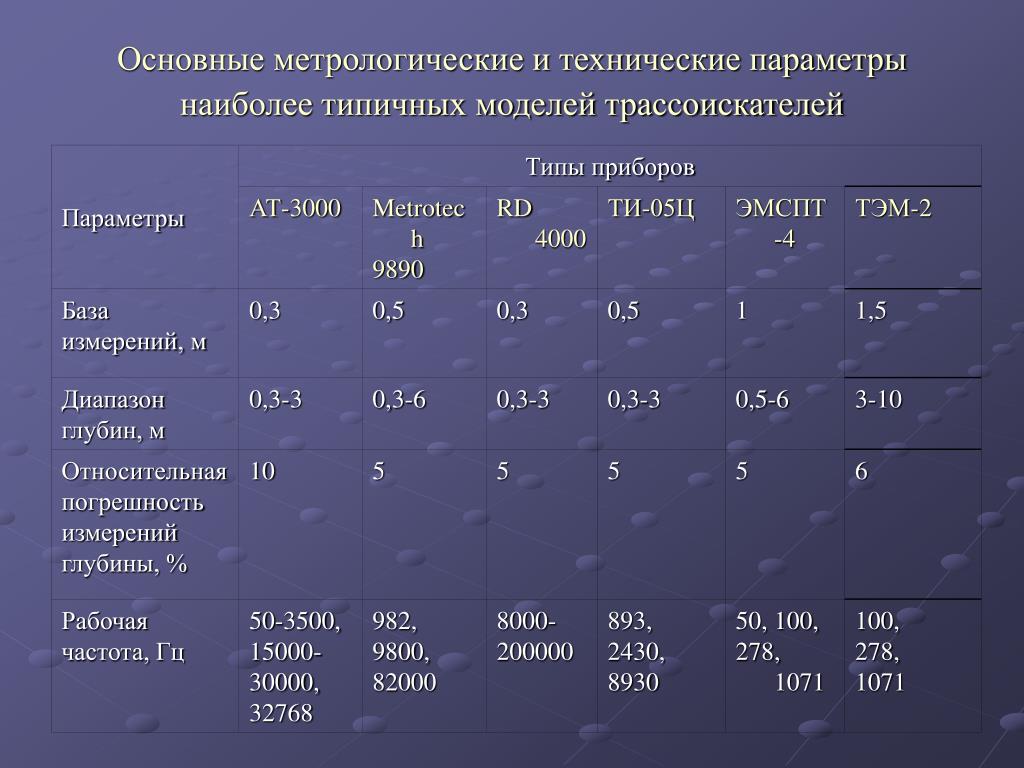

  3. Основные метрологические и технические параметры наиболее типичных моделей трассоискателей

  4. Схема размещения трассоискателя над проводом конечной длины 6 B2 b 5 3 2 B1 4 h i 1 ℓ ℓ 1 - поверхность земли; 2, 3 - заземляющие электроды; 4 - провод с током длиной 2 ℓ; 5 - генератор переменного тока известной частоты; 6 - электромагнитный трассоискатель с вертикальной базой.

  5. Схема размещения трассоискателя над проводом конечной длины Z 3 B2 1 b i B1 2 h R 0 Y a 2a X 1 – токовая петля квадратной или круглой формы; 2 – генератор переменного тока известной частоты; 3 – электромагнитный трассоискатель с вертикальной базой.

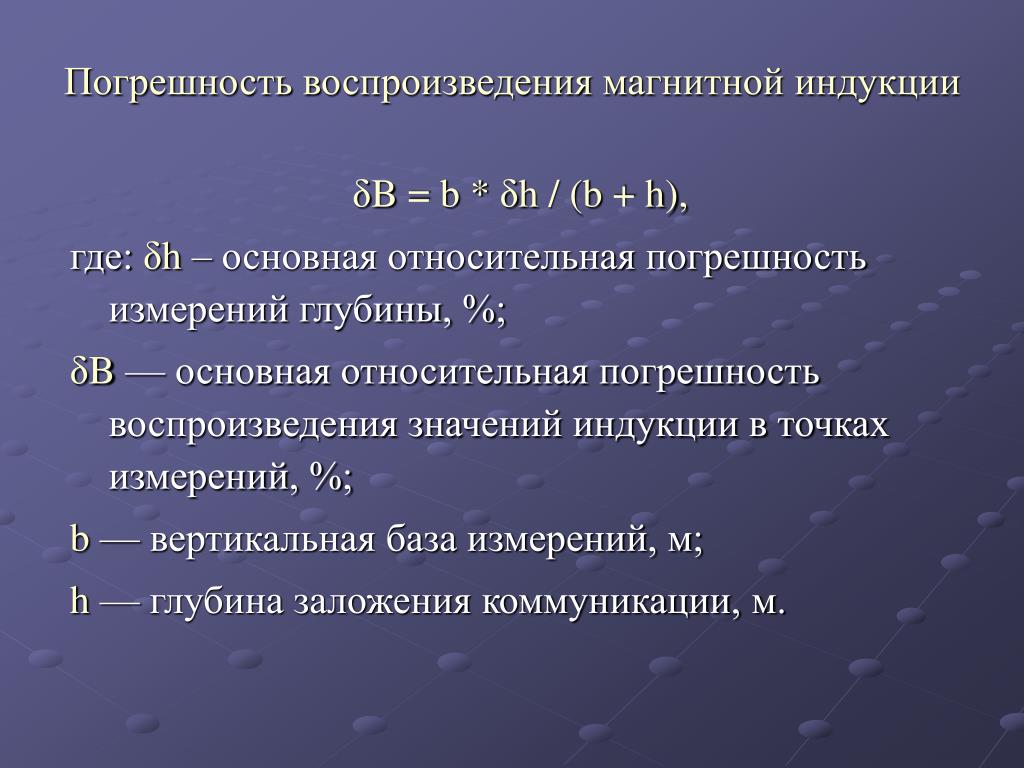

  6. Погрешность воспроизведения магнитной индукции δB = b * δh / (b + h), где: δh– основная относительная погрешность измерений глубины, %; δB— основная относительная погрешность воспроизведения значений индукции в точках измерений, %; b — вертикальная база измерений, м; h — глубина заложения коммуникации, м.

  7. Методические погрешности различных поверочных устройств

  8. Структурная схема установки для поверки электромагнитных трассоискателей b БМ2 БМ1 Г ЦЧ R3 R1 R2 R4 ЦВ БМ1, БМ2 – безмоментные меры магнитной индукции, разнесенные на базовое расстояние b, Г – генератор низкой частоты, ЦЧ – цифровой частотомер, R1 и R2 – магазины сопротивлений, ЦВ – цифровой вольтметр переменного тока, П – переключатель.

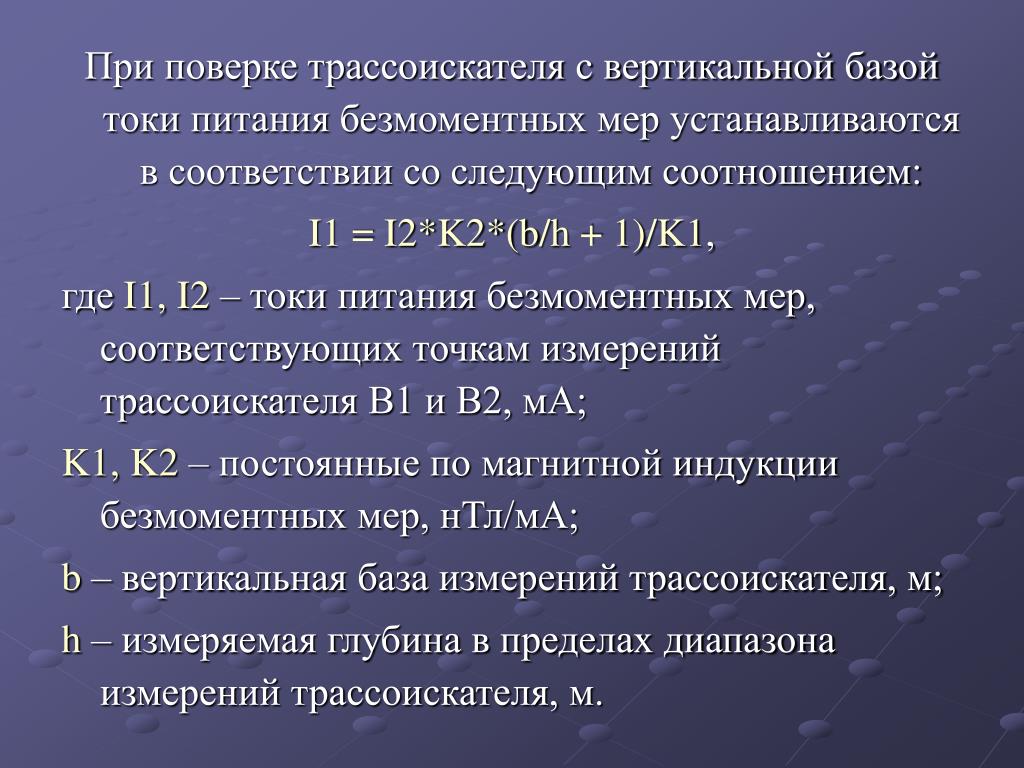

  9. При поверке трассоискателя с вертикальной базой токи питания безмоментных мер устанавливаются в соответствии со следующим соотношением: I1 = I2*K2*(b/h + 1)/K1, где I1, I2–токи питания безмоментных мер, соответствующих точкам измерений трассоискателя В1 и В2, мА; K1, K2–постоянные по магнитной индукции безмоментных мер, нТл/мА; b– вертикальная база измерений трассоискателя, м; h – измеряемая глубина в пределах диапазона измерений трассоискателя, м.
