第九章 普通车床控制电路

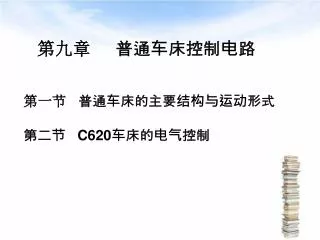

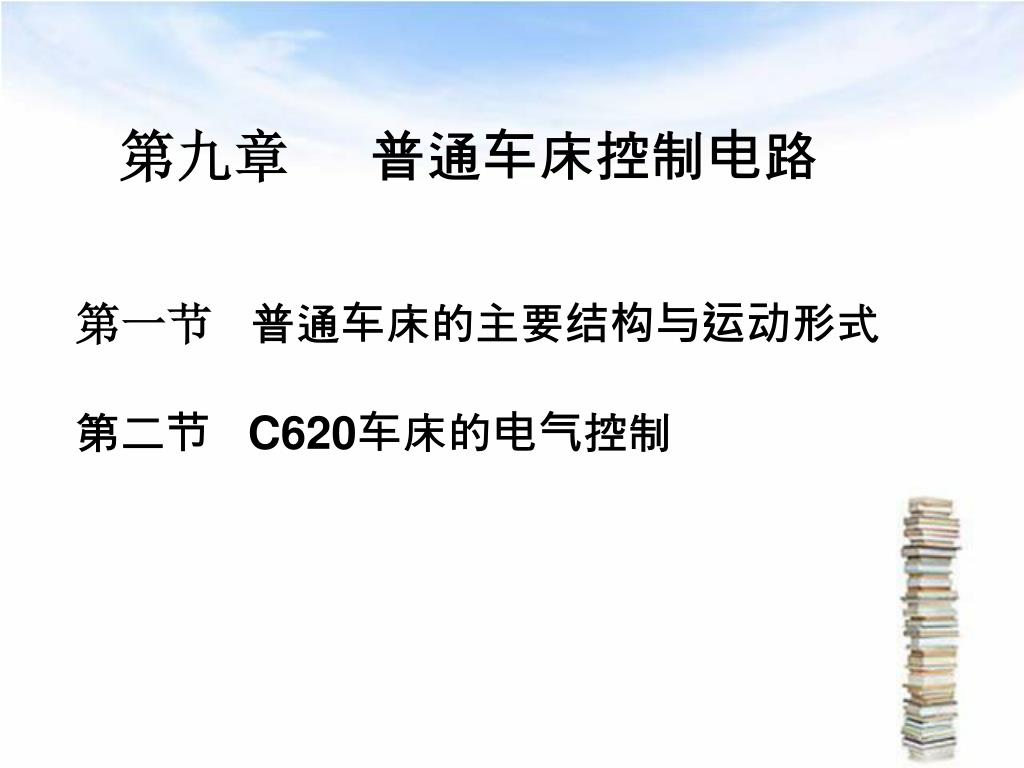

1. 第九章 普通车床控制电路 第一节 普通车床的主要结构与运动形式 第二节 C620车床的电气控制

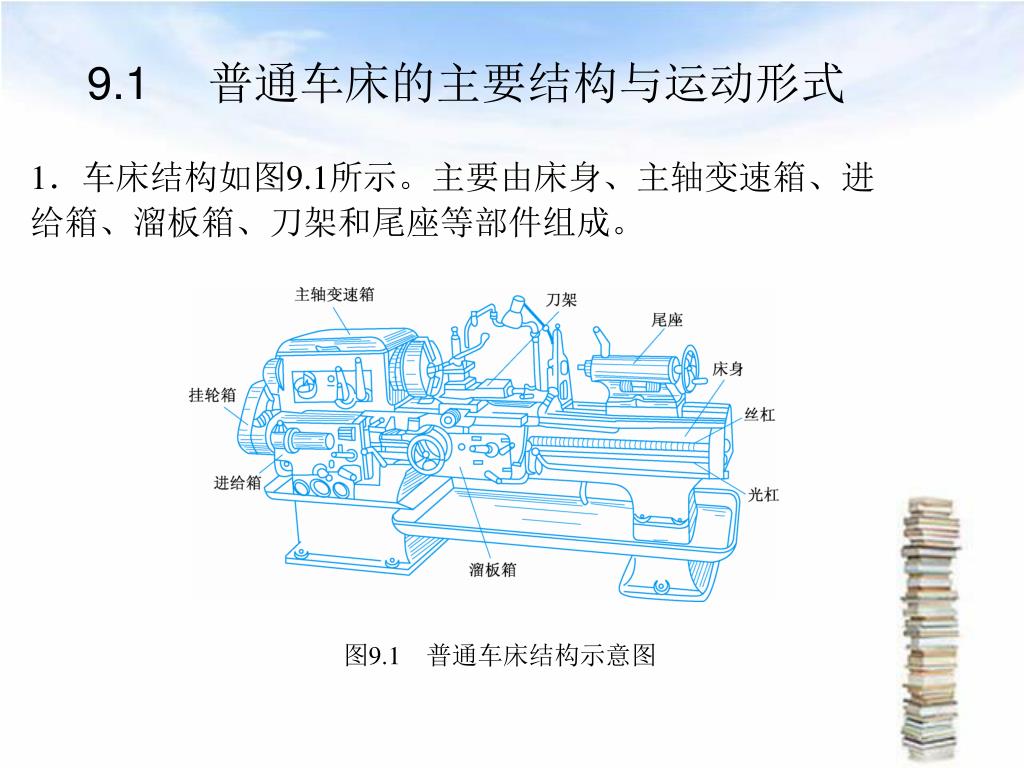

2. 9.1普通车床的主要结构与运动形式 1．车床结构如图9.1所示。主要由床身、主轴变速箱、进给箱、溜板箱、刀架和尾座等部件组成。 图9.1　普通车床结构示意图

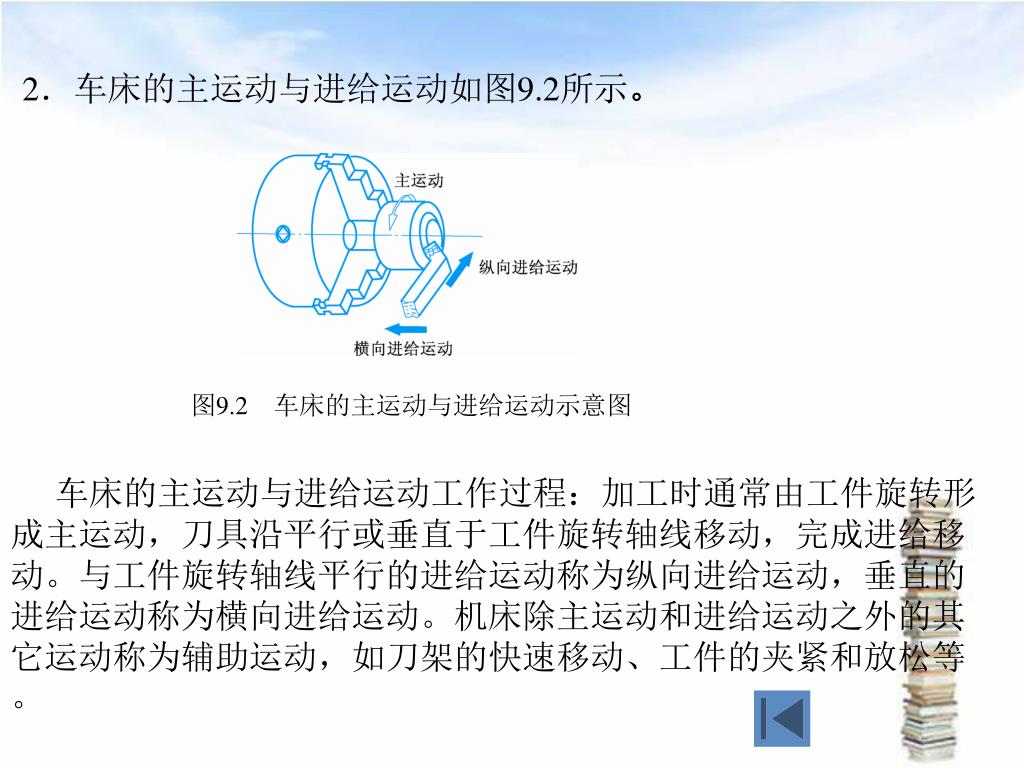

3. 2．车床的主运动与进给运动如图9.2所示。 图9.2　车床的主运动与进给运动示意图 车床的主运动与进给运动工作过程：加工时通常由工件旋转形成主运动，刀具沿平行或垂直于工件旋转轴线移动，完成进给移动。与工件旋转轴线平行的进给运动称为纵向进给运动，垂直的进给运动称为横向进给运动。机床除主运动和进给运动之外的其它运动称为辅助运动，如刀架的快速移动、工件的夹紧和放松等。

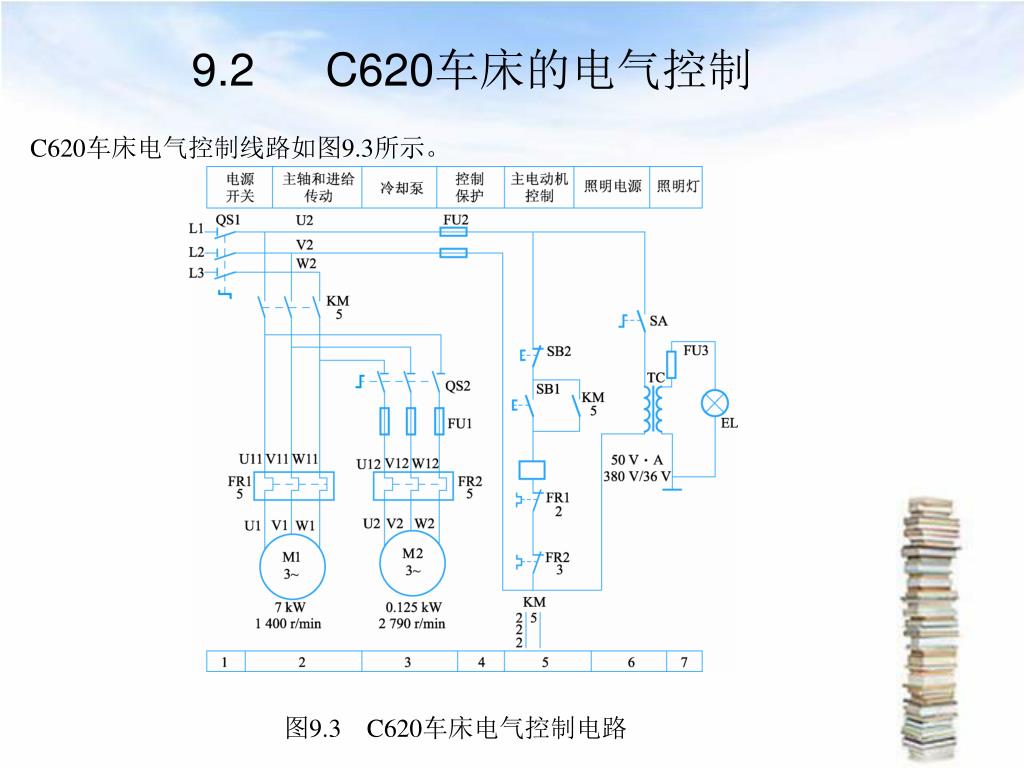

4. 9.2C620车床的电气控制 C620车床电气控制线路如图9.3所示。 图9.3 C620车床电气控制电路

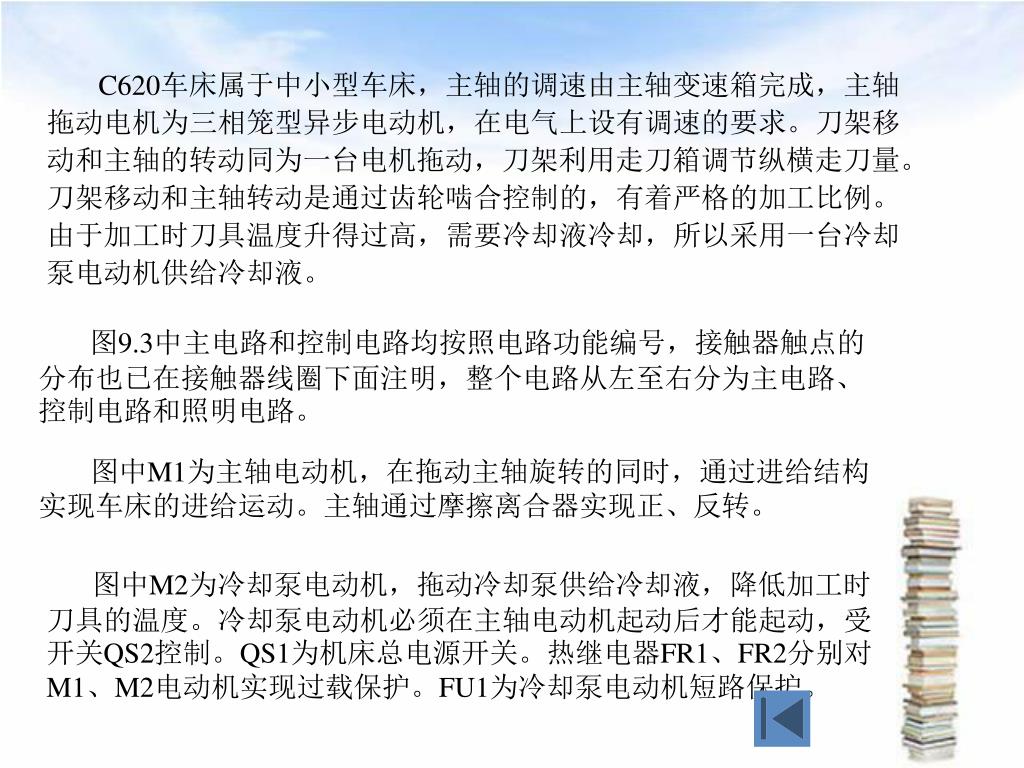

5. C620车床属于中小型车床，主轴的调速由主轴变速箱完成，主轴拖动电机为三相笼型异步电动机，在电气上设有调速的要求。刀架移动和主轴的转动同为一台电机拖动，刀架利用走刀箱调节纵横走刀量。刀架移动和主轴转动是通过齿轮啮合控制的，有着严格的加工比例。由于加工时刀具温度升得过高，需要冷却液冷却，所以采用一台冷却泵电动机供给冷却液。 图9.3中主电路和控制电路均按照电路功能编号，接触器触点的分布也已在接触器线圈下面注明，整个电路从左至右分为主电路、控制电路和照明电路。 图中M1为主轴电动机，在拖动主轴旋转的同时，通过进给结构实现车床的进给运动。主轴通过摩擦离合器实现正、反转。 图中M2为冷却泵电动机，拖动冷却泵供给冷却液，降低加工时刀具的温度。冷却泵电动机必须在主轴电动机起动后才能起动，受开关QS2控制。QS1为机床总电源开关。热继电器FR1、FR2分别对M1、M2电动机实现过载保护。FU1为冷却泵电动机短路保护。
