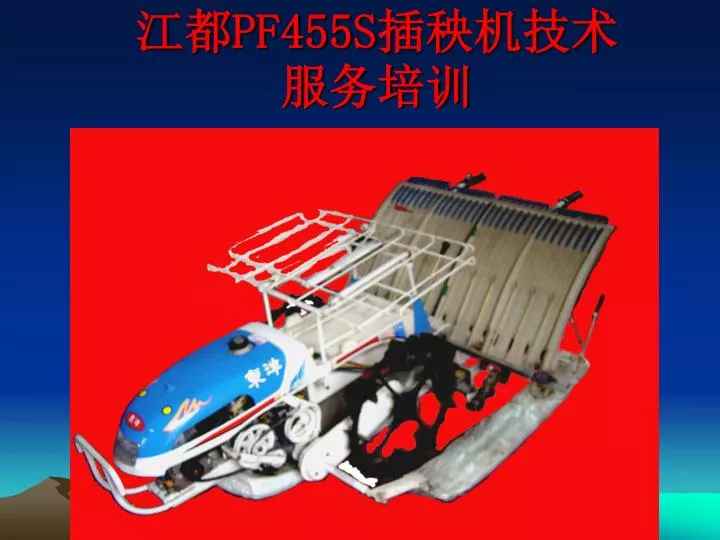

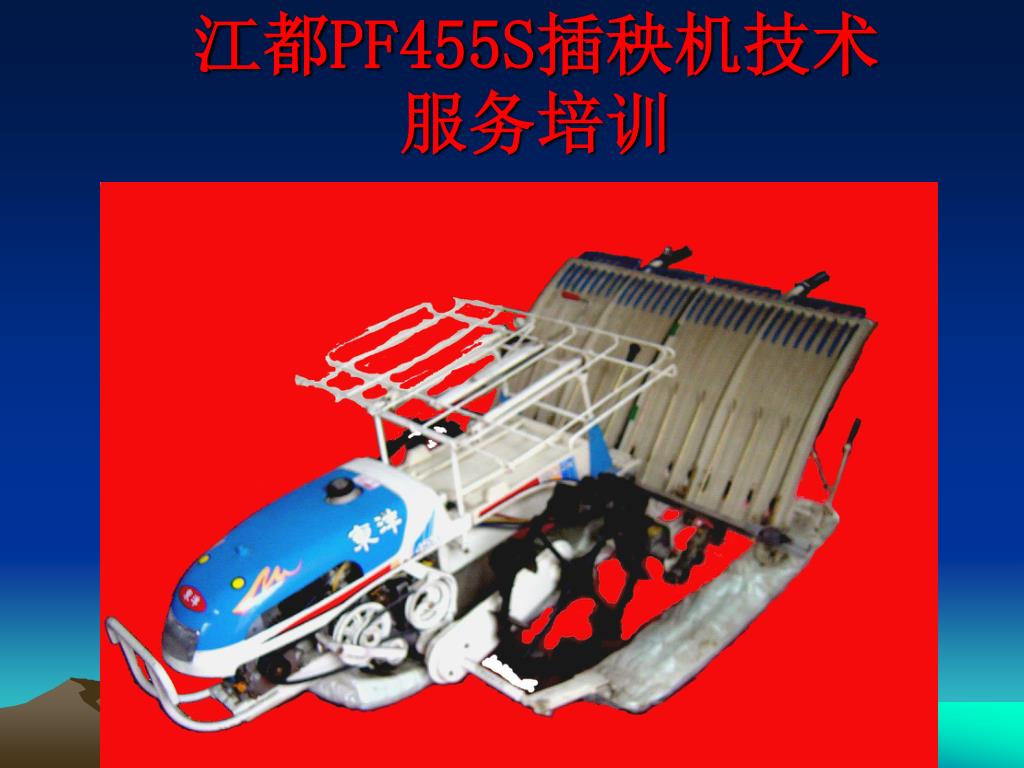

江都 PF455S 插秧机技术服务培训

1. 江都PF455S插秧机技术服务培训

2. 一、主要特点 • 1 定穴、定量、宽行、浅栽 • 2 标准化育秧 • 3 液压仿形 • 4方便调节取秧量的大小 • 5采用切块原理 • 6采用铝合金、工程塑料，重量轻，机动性能好

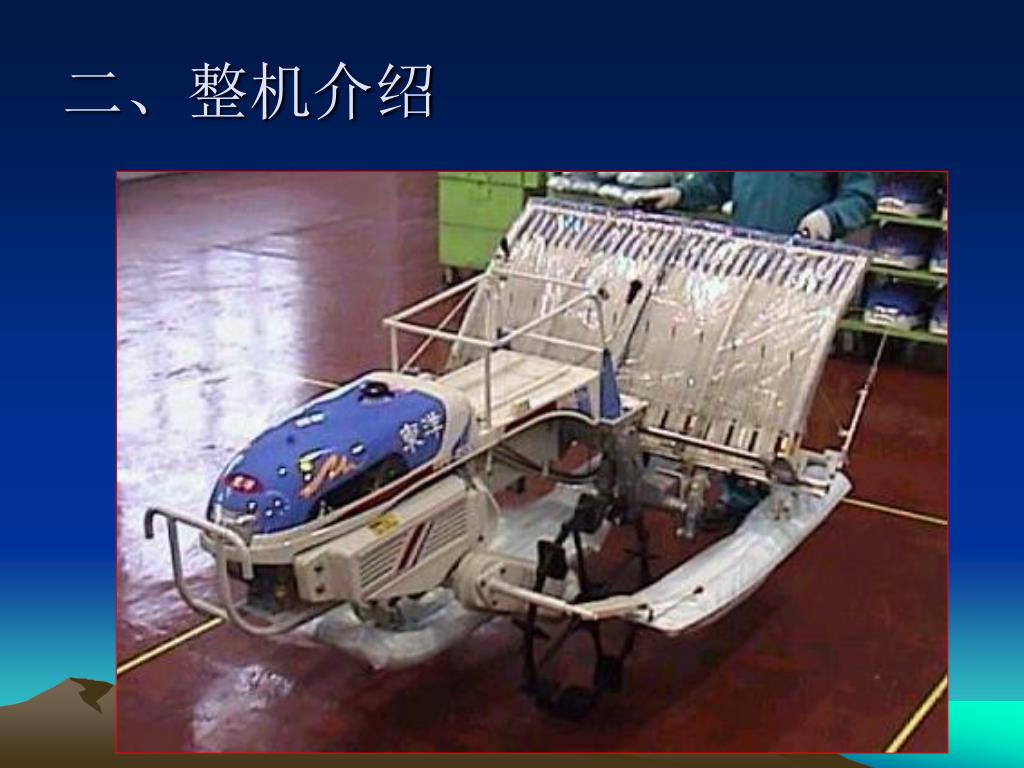

3. 二、整机介绍

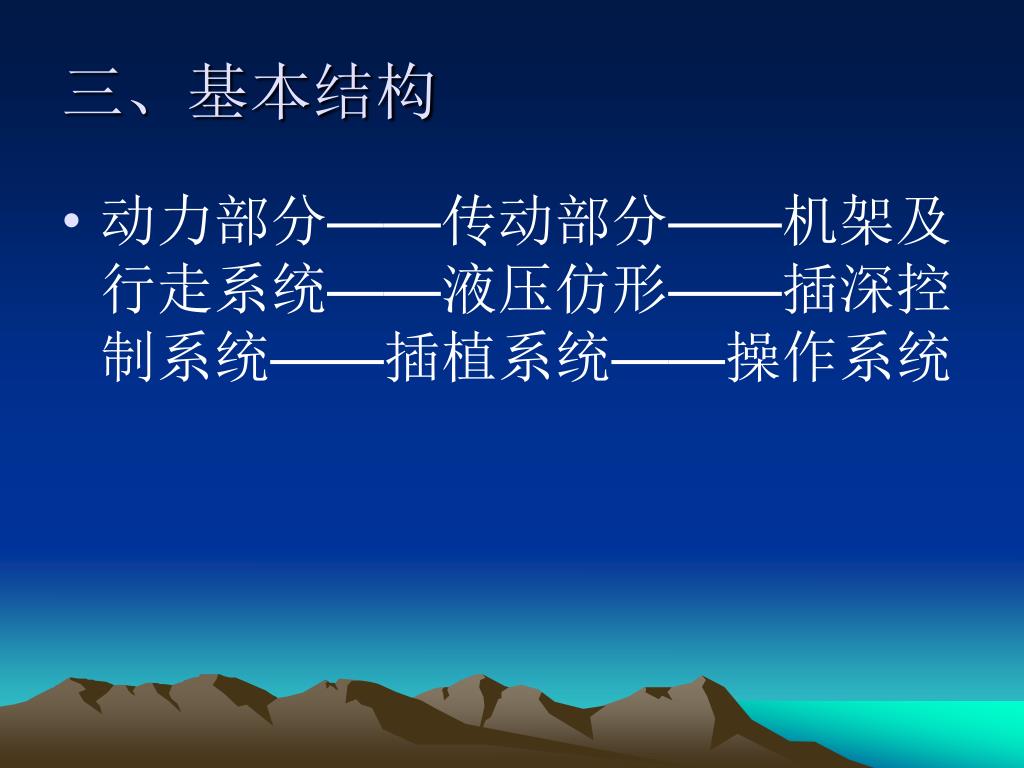

4. 三、基本结构 • 动力部分——传动部分——机架及行走系统——液压仿形——插深控制系统——插植系统——操作系统

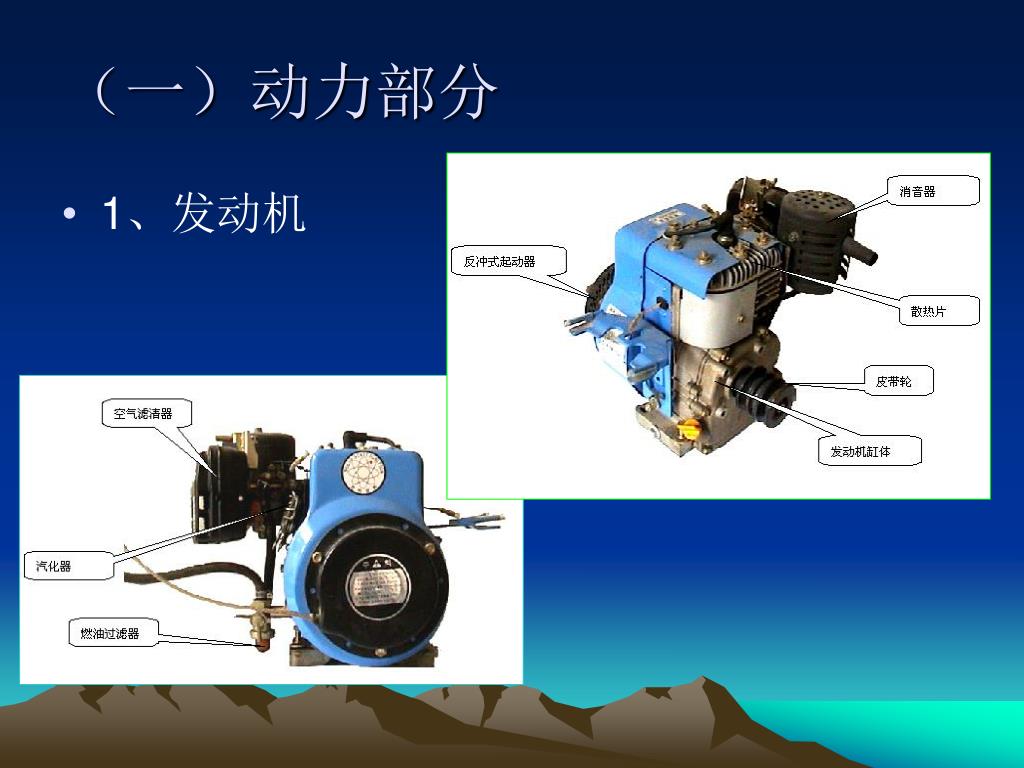

5. （一）动力部分 • 1、发动机

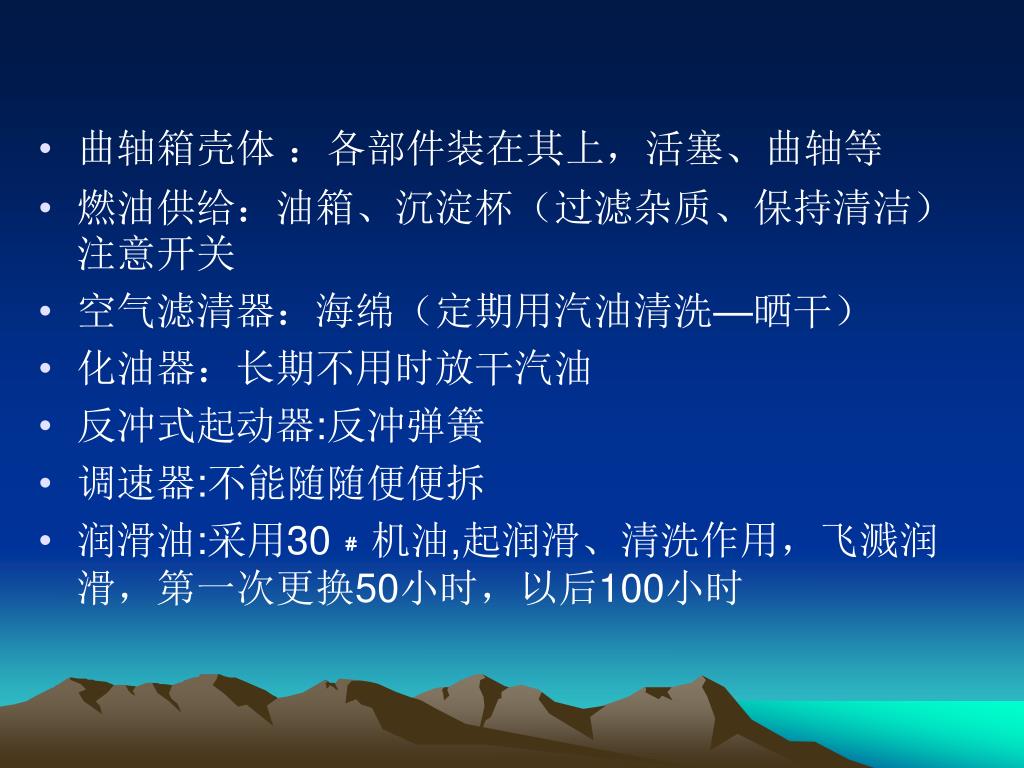

6. 曲轴箱壳体 ：各部件装在其上，活塞、曲轴等 • 燃油供给：油箱、沉淀杯（过滤杂质、保持清洁）注意开关 • 空气滤清器：海绵（定期用汽油清洗—晒干） • 化油器：长期不用时放干汽油 • 反冲式起动器:反冲弹簧 • 调速器:不能随随便便拆 • 润滑油:采用30﹟机油,起润滑、清洗作用，飞溅润 滑，第一次更换50小时，以后100小时

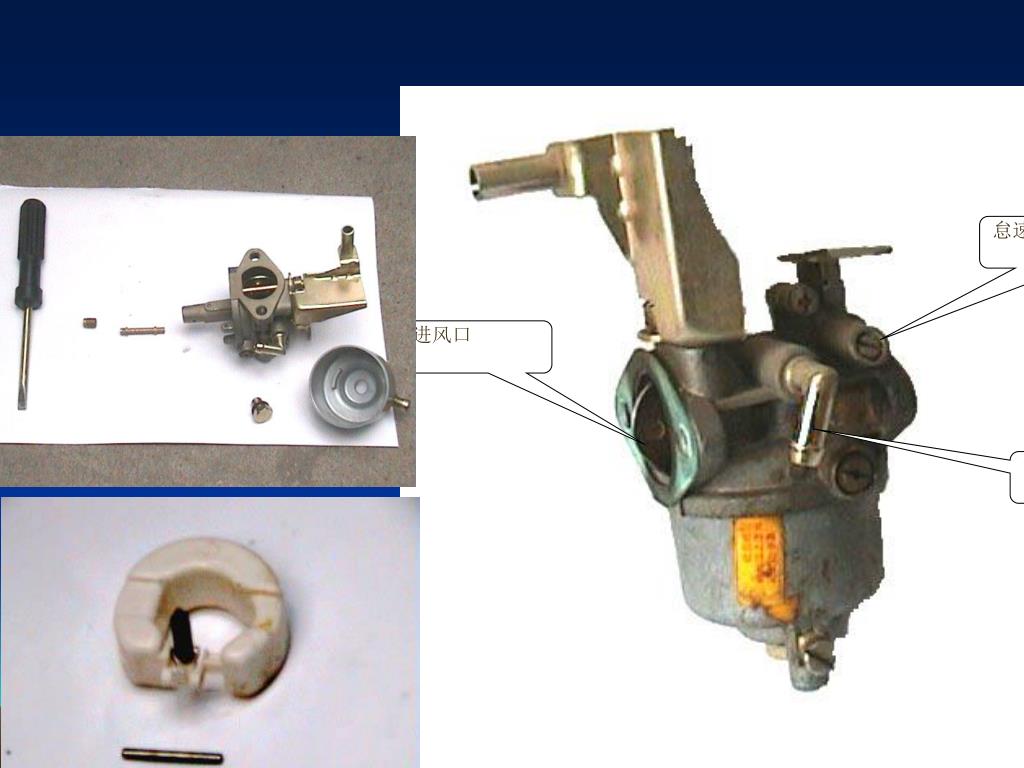

7. 怠速螺丝 进风口 进油口

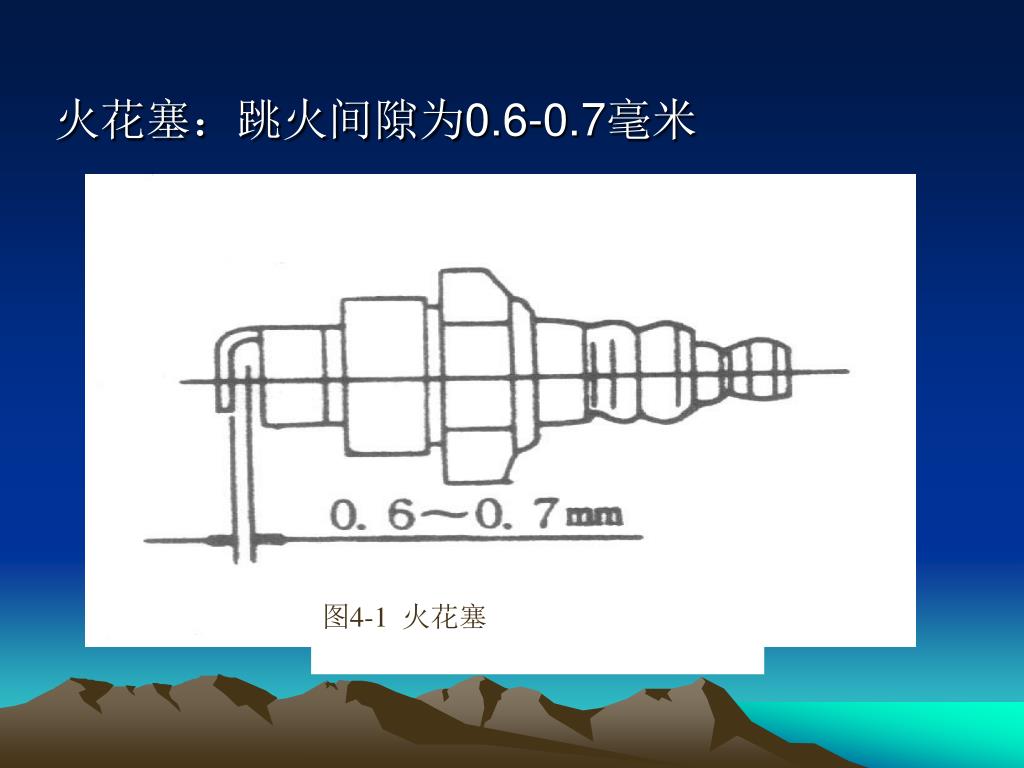

8. 图4-1 火花塞 火花塞：跳火间隙为0.6-0.7毫米

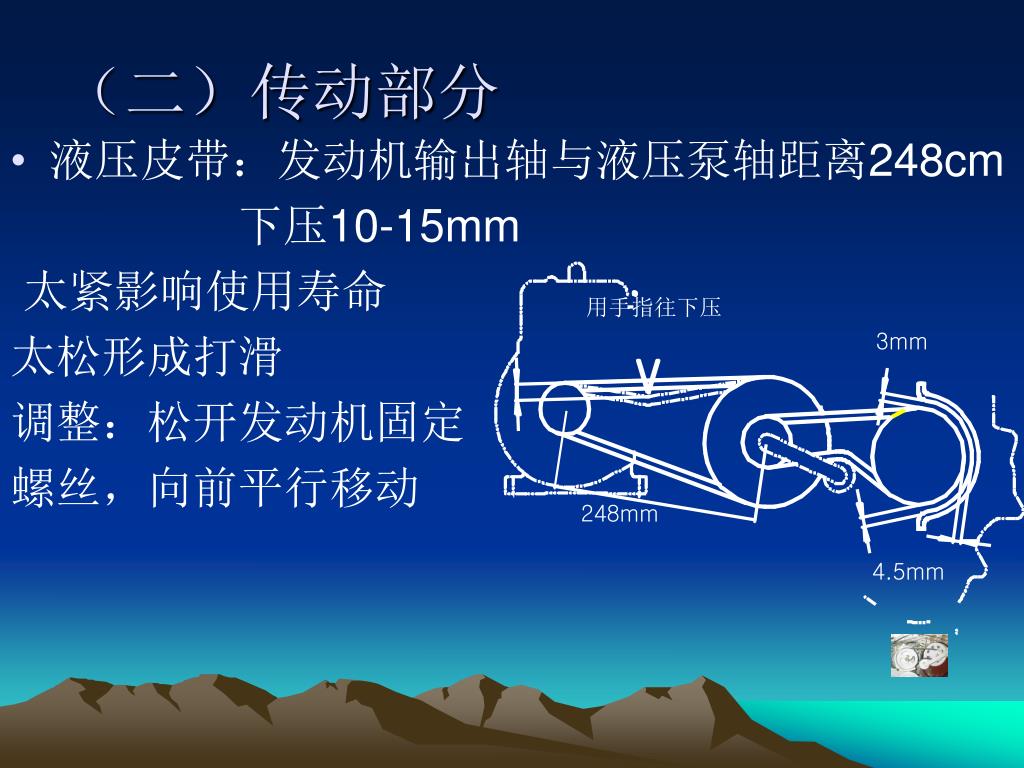

9. 用手指往下压 3mm 248mm 4.5mm （二）传动部分 • 液压皮带：发动机输出轴与液压泵轴距离248cm 下压10-15mm 太紧影响使用寿命 太松形成打滑 调整：松开发动机固定 螺丝，向前平行移动

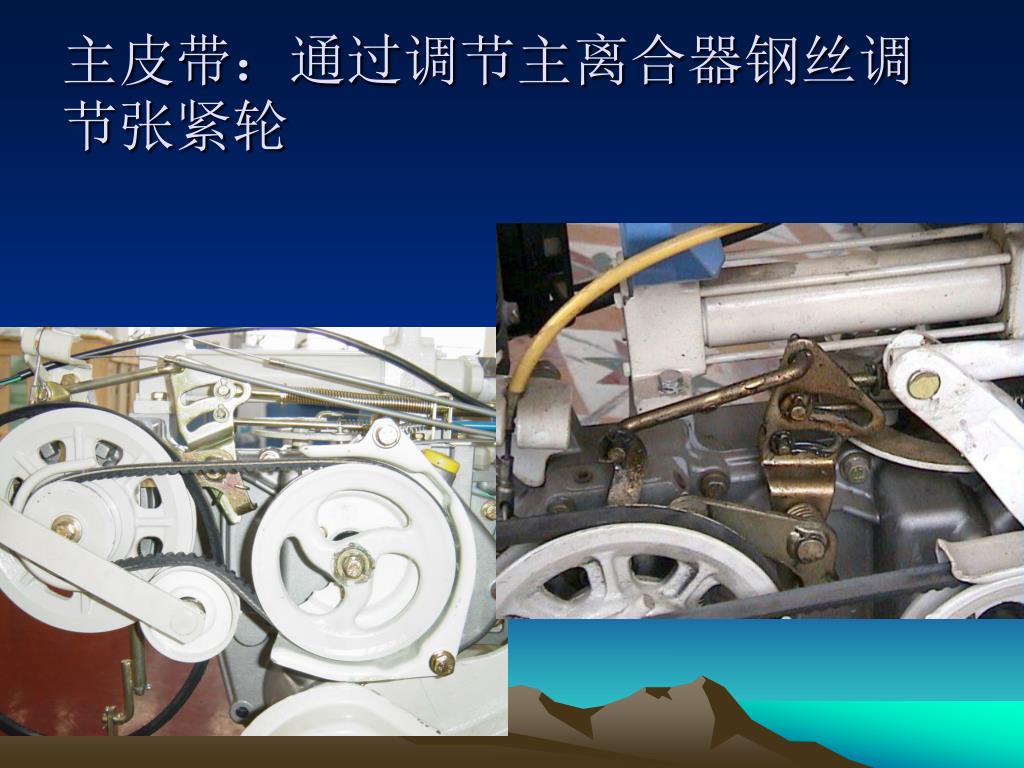

10. 主皮带：通过调节主离合器钢丝调节张紧轮

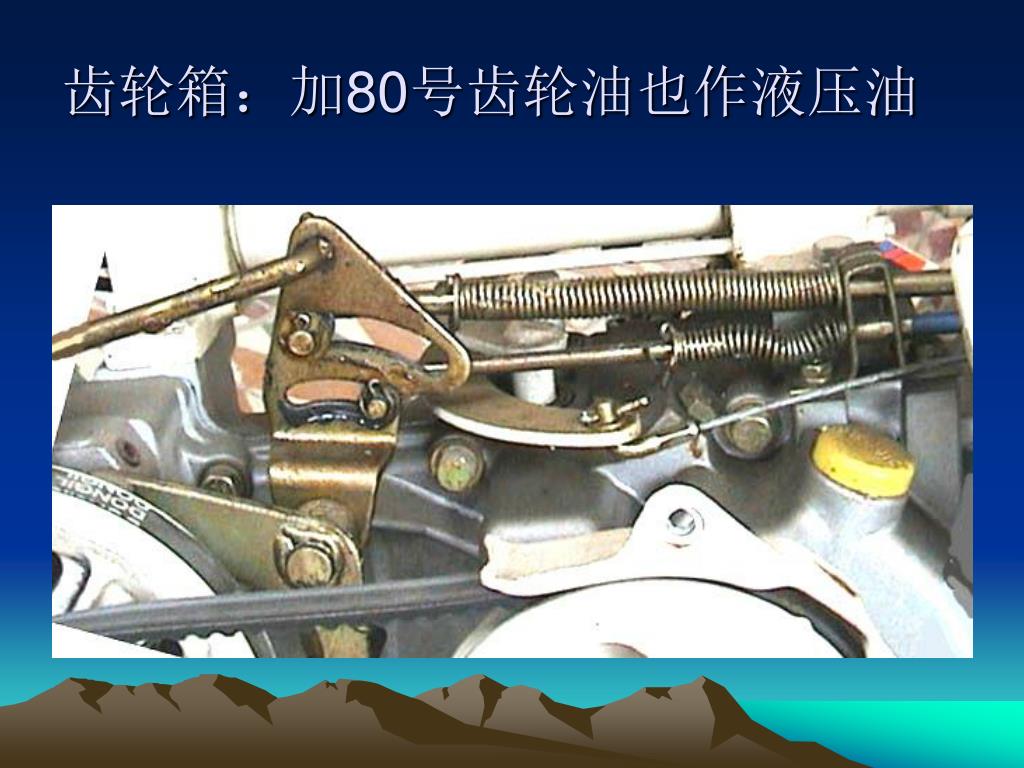

11. 齿轮箱：加80号齿轮油也作液压油

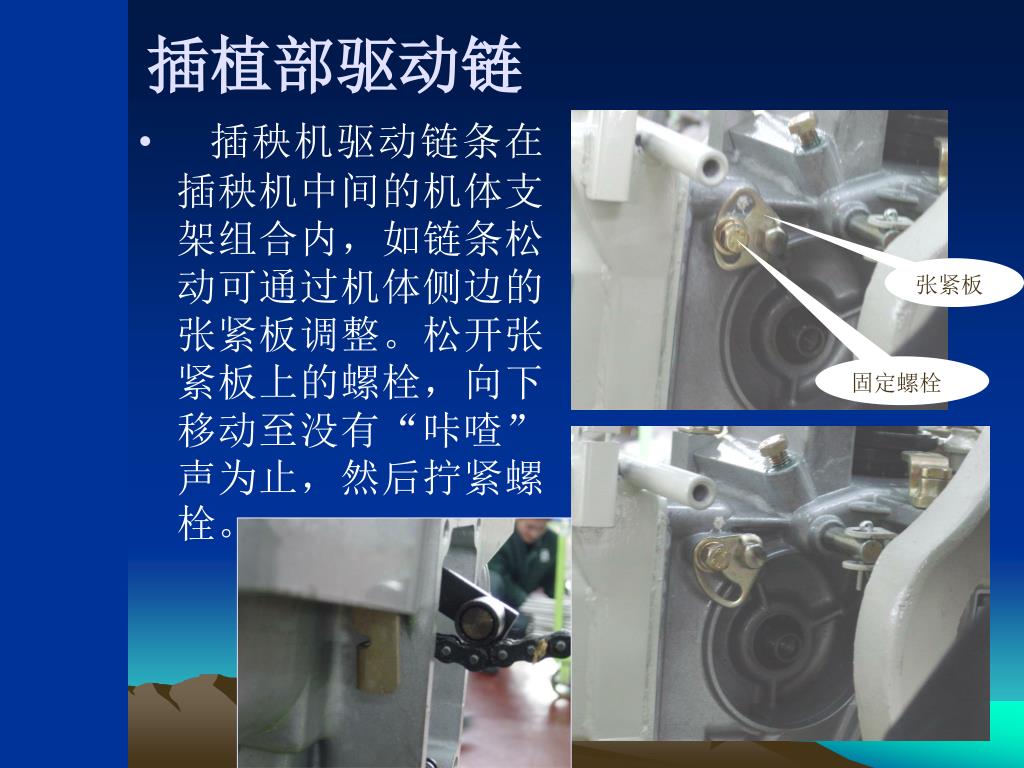

13. 插植部驱动链 • 插秧机驱动链条在插秧机中间的机体支架组合内，如链条松动可通过机体侧边的张紧板调整。松开张紧板上的螺栓，向下移动至没有“咔喳”声为止，然后拧紧螺栓。 张紧板 固定螺栓

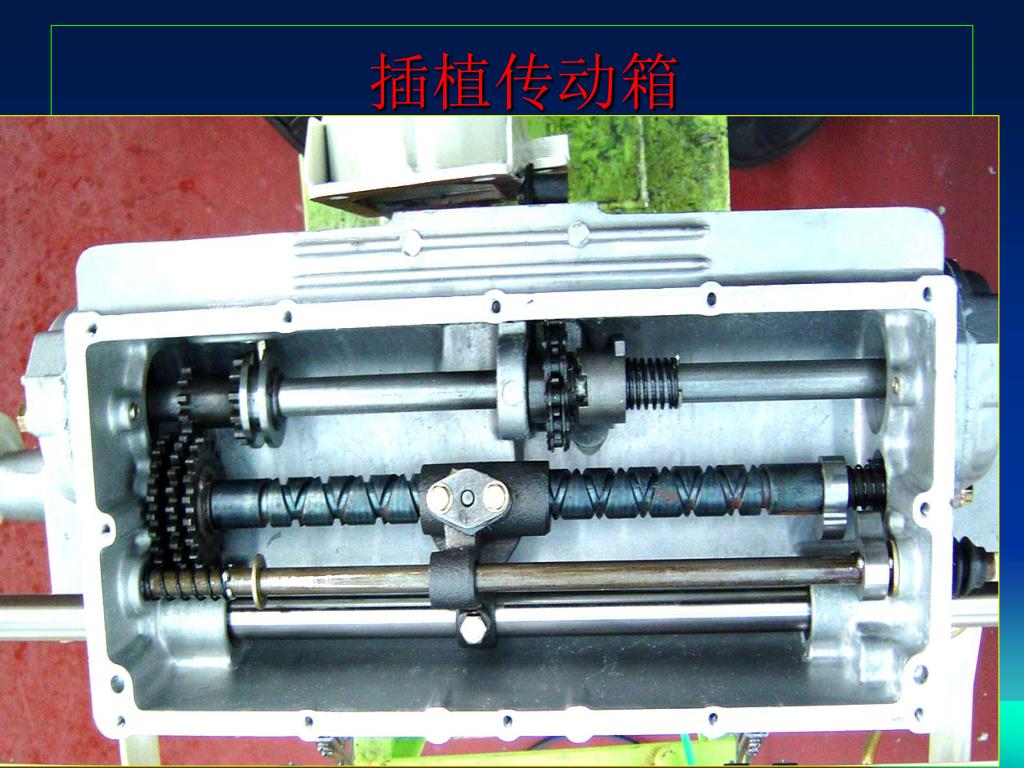

14. 插植传动箱 滑块套组件 纵向送秧从动凸轮 纵向送秧主动凸轮 纵向送秧杆 横向送秧滑杆 侧边链轮箱 主动凸轮弹簧 送秧凸轮轴 送秧从动齿轮 送秧驱动齿轮 插植离合器弹簧 插植离合器凸轮 输入链轮 插植输入轴

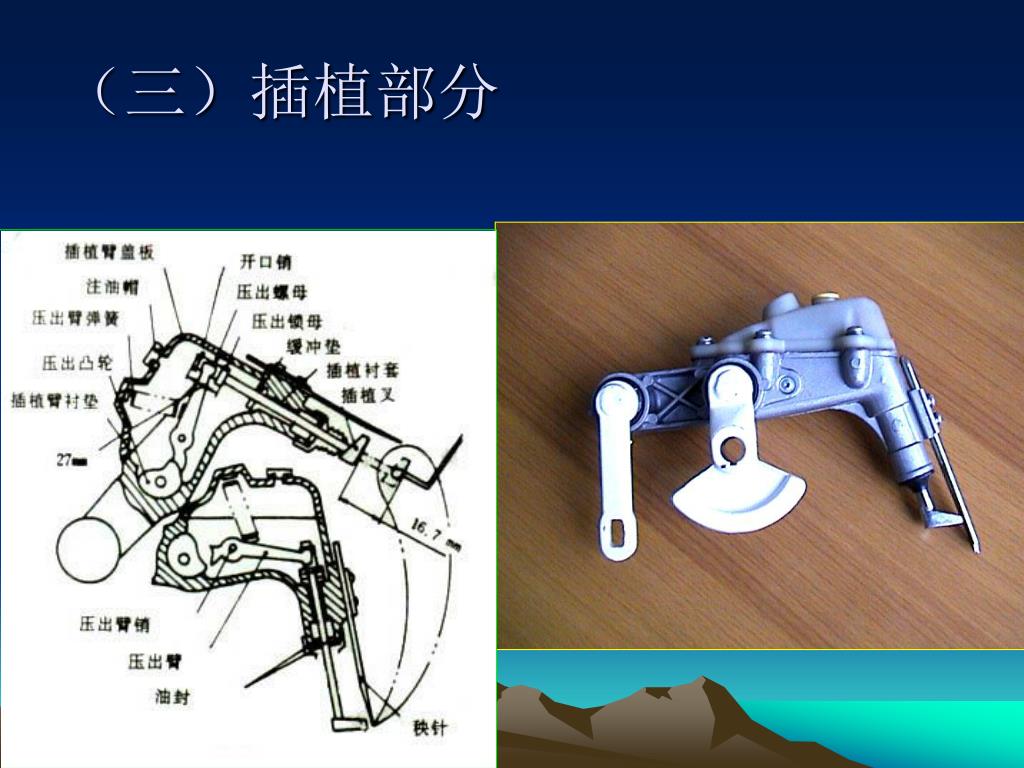

15. （三）插植部分

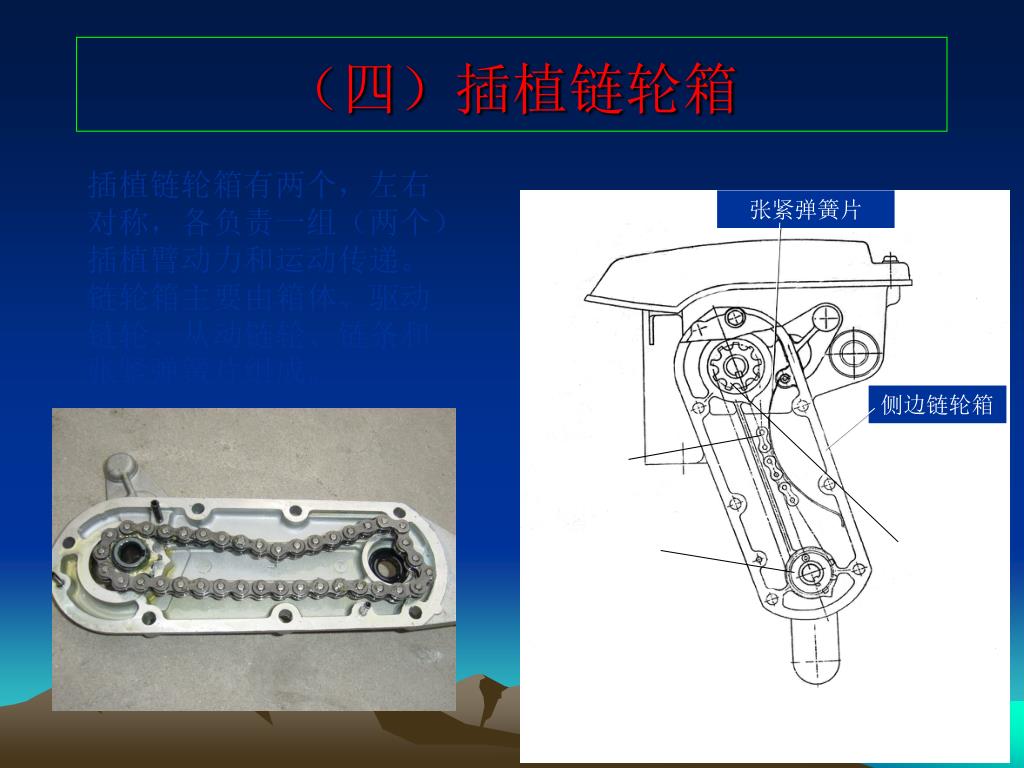

16. （四）插植链轮箱 插植链轮箱有两个，左右对称，各负责一组（两个）插植臂动力和运动传递。链轮箱主要由箱体、驱动链轮、从动链轮、链条和张紧弹簧片组成。 张紧弹簧片 侧边链轮箱 链条 驱动链轮 从动链轮

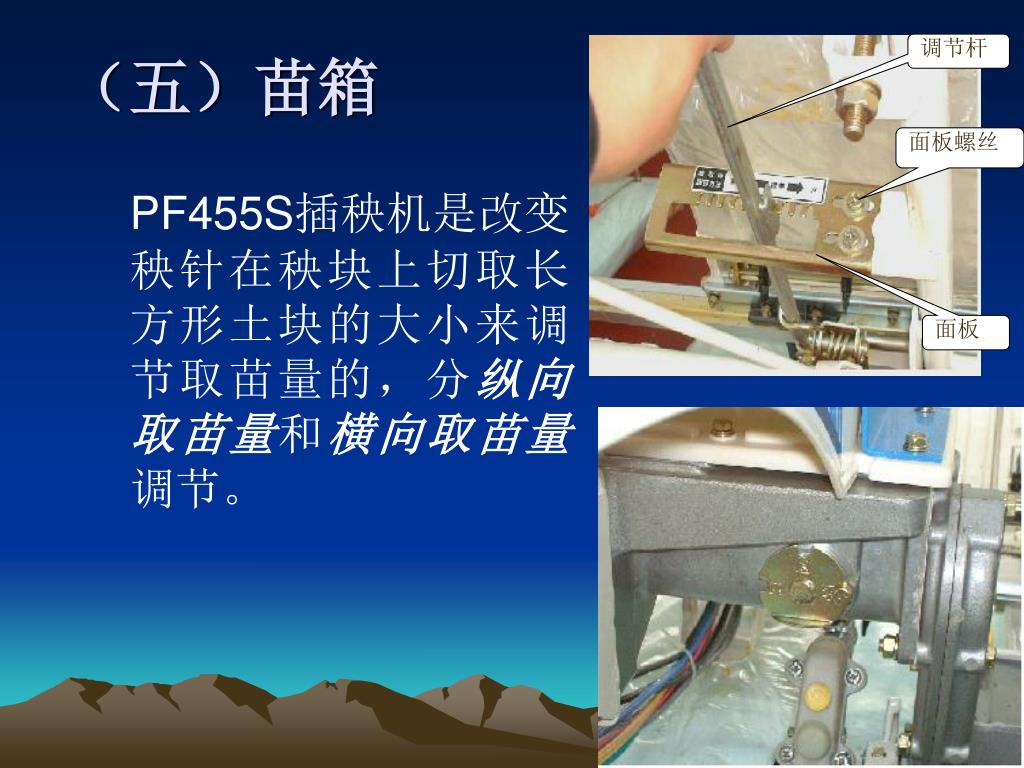

17. （五）苗箱 调节杆 面板螺丝 PF455S插秧机是改变秧针在秧块上切取长方形土块的大小来调节取苗量的，分纵向取苗量和横向取苗量调节。 面板

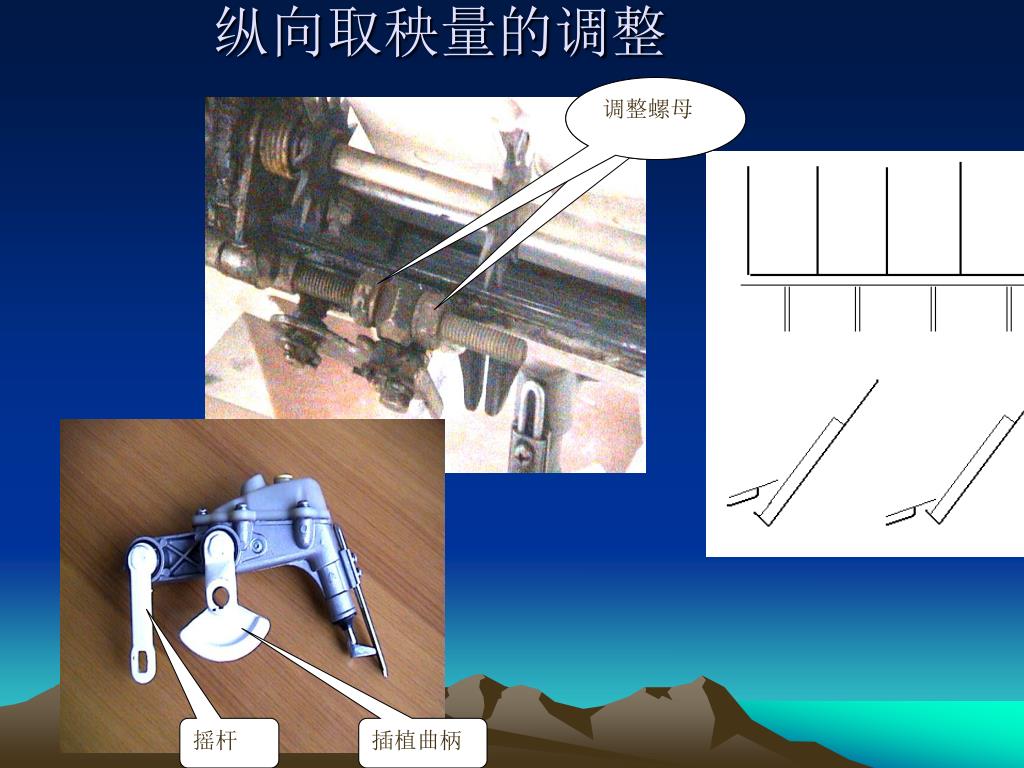

18. 调整螺母 摇杆 插植曲柄 纵向取秧量的调整

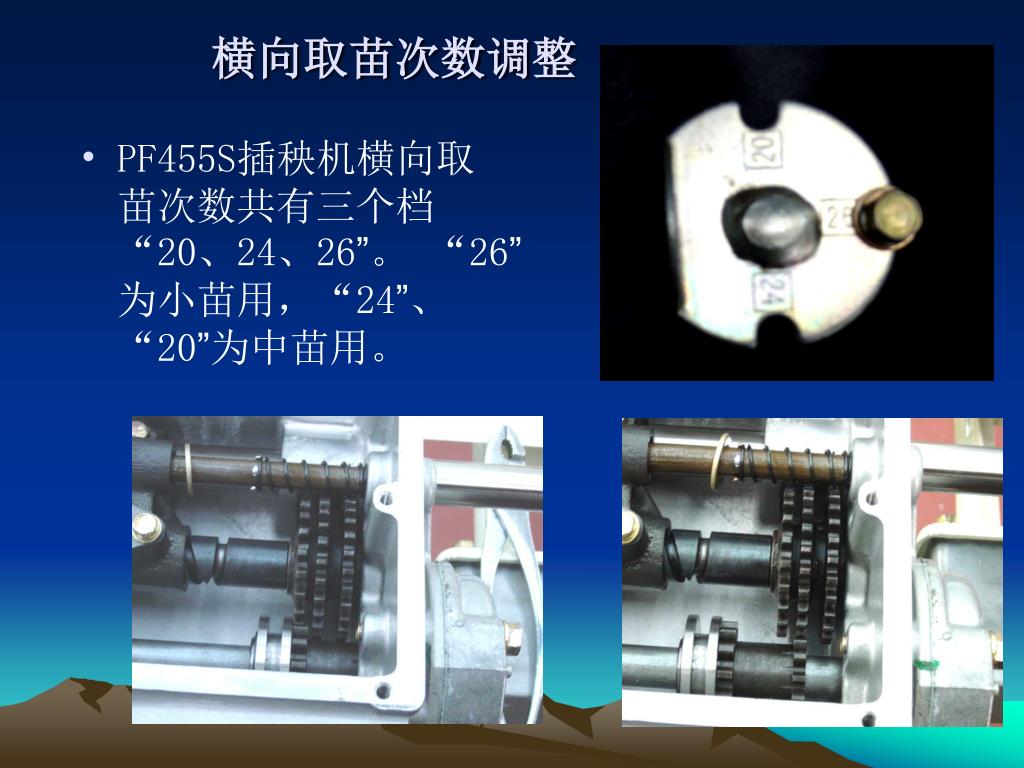

19. 横向取苗次数调整 • PF455S插秧机横向取苗次数共有三个档“20、24、26”。 “26”为小苗用，“24”、“20”为中苗用。

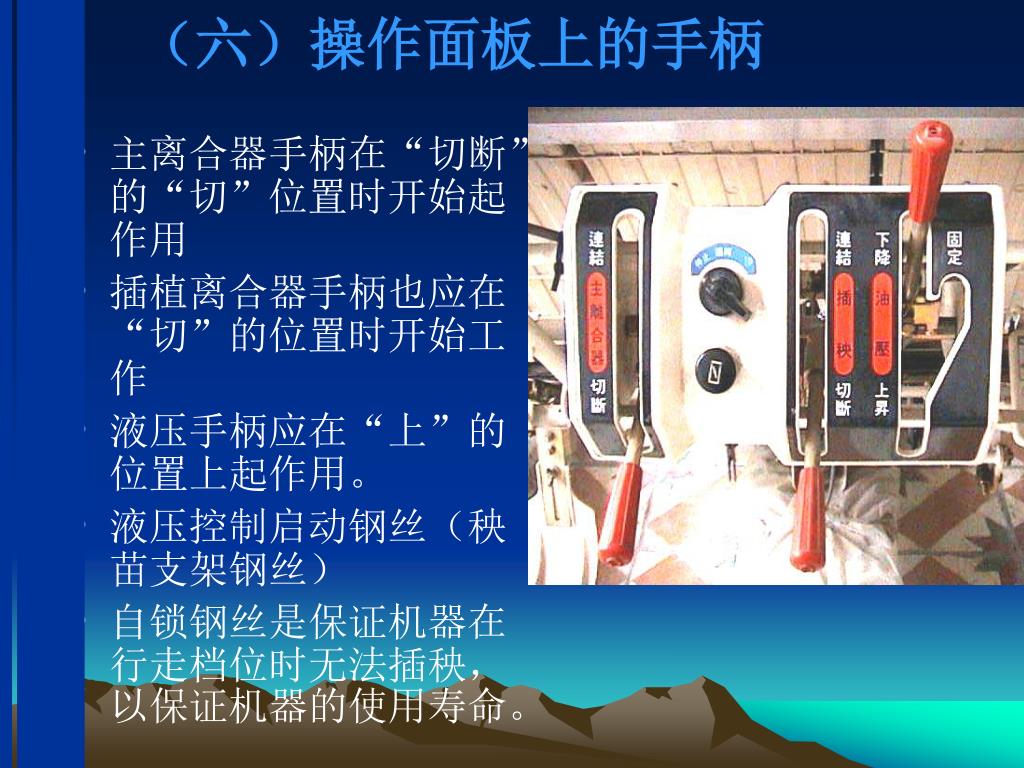

20. （六）操作面板上的手柄 • 主离合器手柄在“切断”的“切”位置时开始起作用 • 插植离合器手柄也应在“切”的位置时开始工作 • 液压手柄应在“上”的位置上起作用。 • 液压控制启动钢丝（秧苗支架钢丝） • 自锁钢丝是保证机器在行走档位时无法插秧，以保证机器的使用寿命。

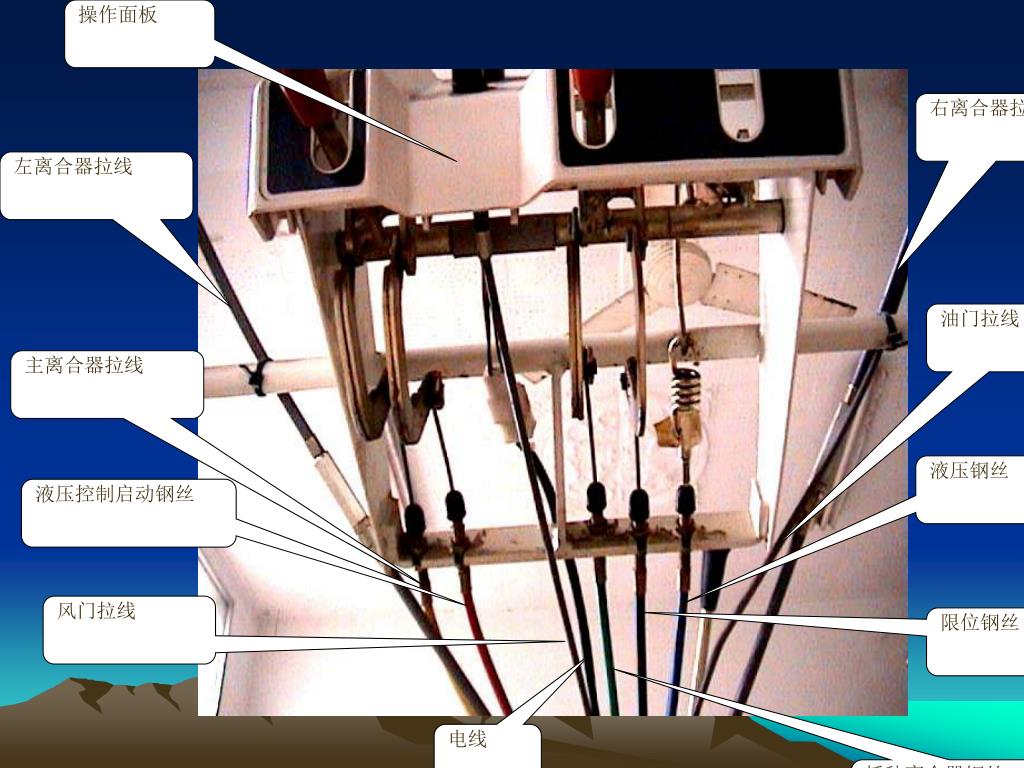

21. 操作面板 右离合器拉线 左离合器拉线 油门拉线 主离合器拉线 液压钢丝 液压控制启动钢丝 风门拉线 限位钢丝 电线 插秧离合器钢丝

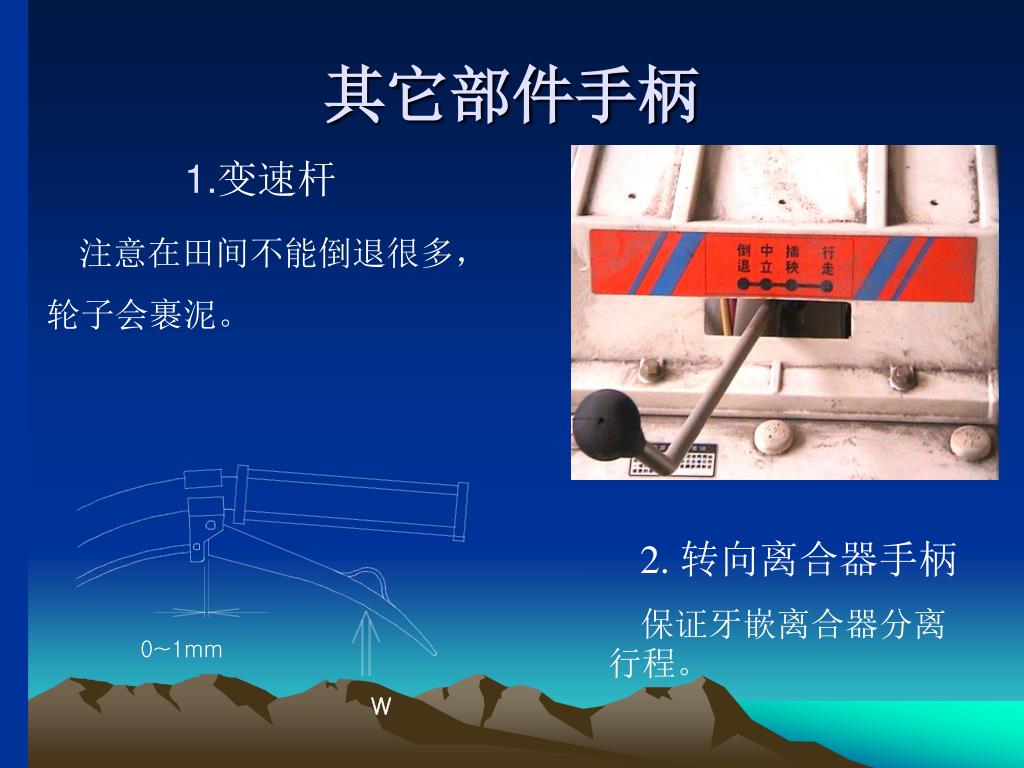

22. 0~1mm W 其它部件手柄 • 变速杆 注意在田间不能倒退很多，轮子会裹泥。 2. 转向离合器手柄 保证牙嵌离合器分离行程。

23. 3 株距调节手柄 • 株距变速档共三档，从内向外分别是70、80、90。 • 手柄调节处在二档中间位置时，尽管发动机正常工作，插植离合器在“连接”位置时，插植臂也无法动作 。

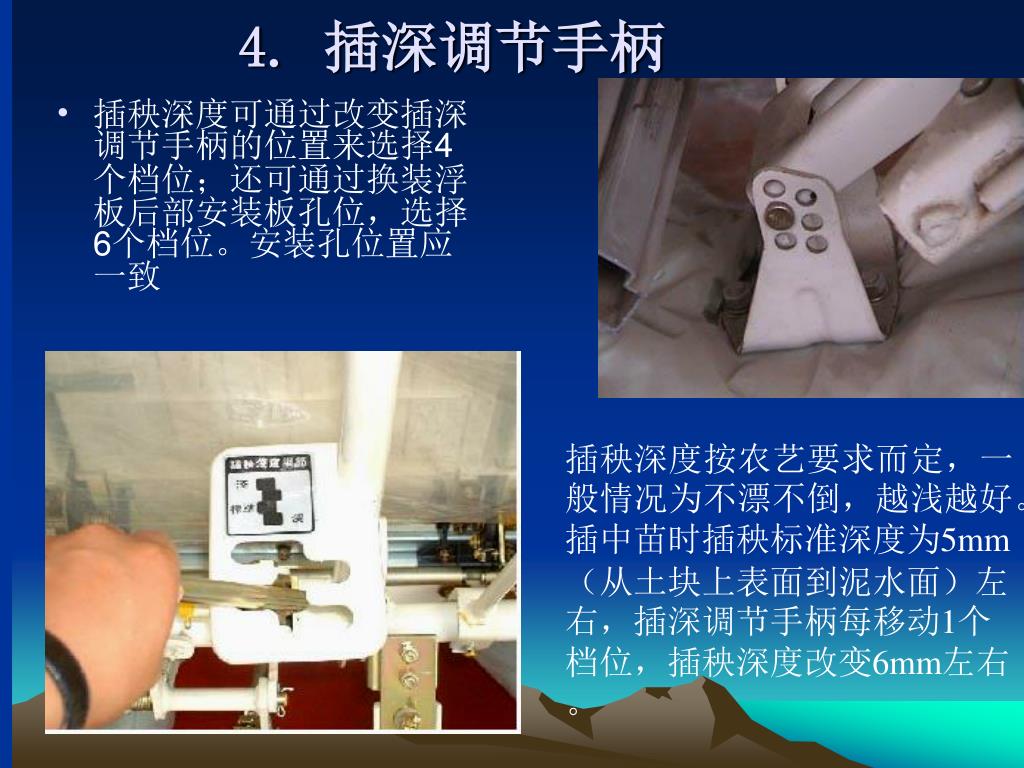

24. 4. 插深调节手柄 • 插秧深度可通过改变插深调节手柄的位置来选择4个档位；还可通过换装浮板后部安装板孔位，选择6个档位。安装孔位置应一致 插秧深度按农艺要求而定，一般情况为不漂不倒，越浅越好。 插中苗时插秧标准深度为5mm（从土块上表面到泥水面）左右，插深调节手柄每移动1个档位，插秧深度改变6mm左右。

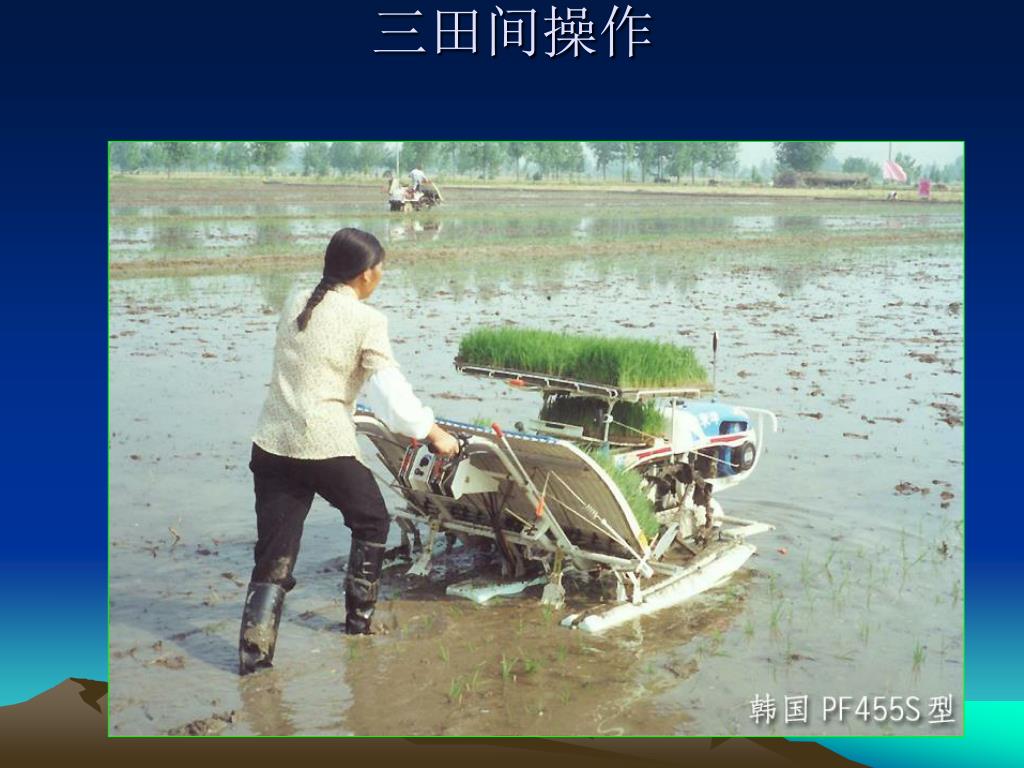

25. 三田间操作

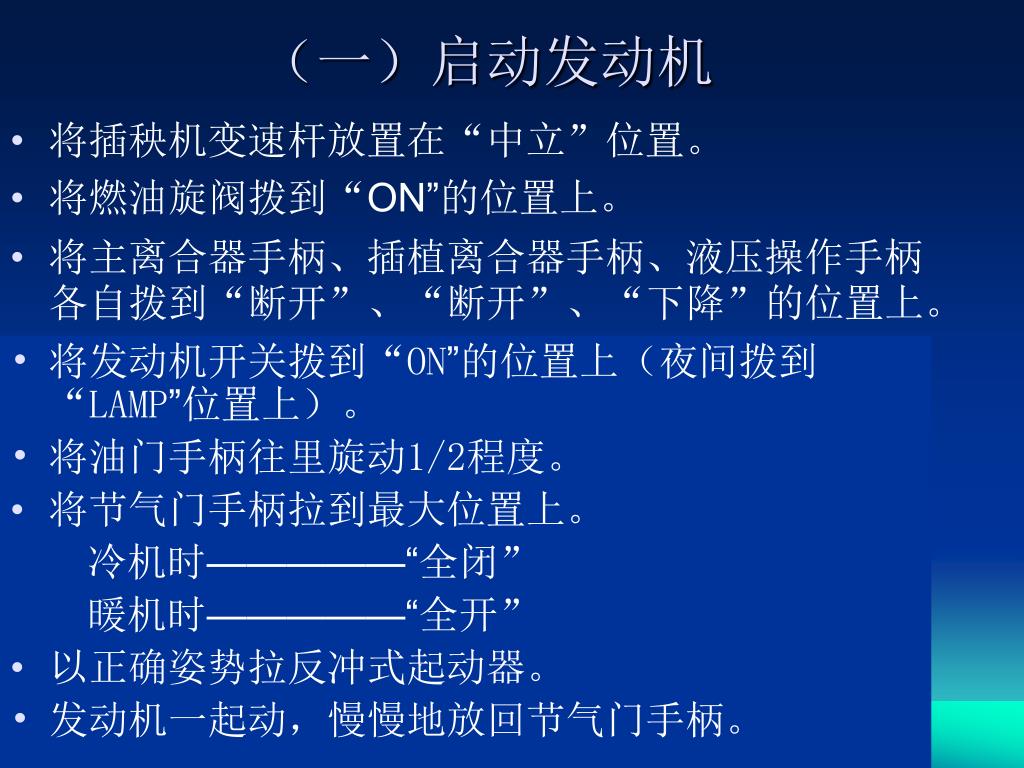

26. （一）启动发动机 • 将插秧机变速杆放置在“中立”位置。 • 将燃油旋阀拨到“ON”的位置上。 • 将主离合器手柄、插植离合器手柄、液压操作手柄各自拨到“断开”、“断开”、“下降”的位置上。 • 将发动机开关拨到“ON”的位置上（夜间拨到“LAMP”位置上）。 • 将油门手柄往里旋动1/2程度。 • 将节气门手柄拉到最大位置上。 冷机时—————“全闭” 暖机时—————“全开” • 以正确姿势拉反冲式起动器。 • 发动机一起动，慢慢地放回节气门手柄。

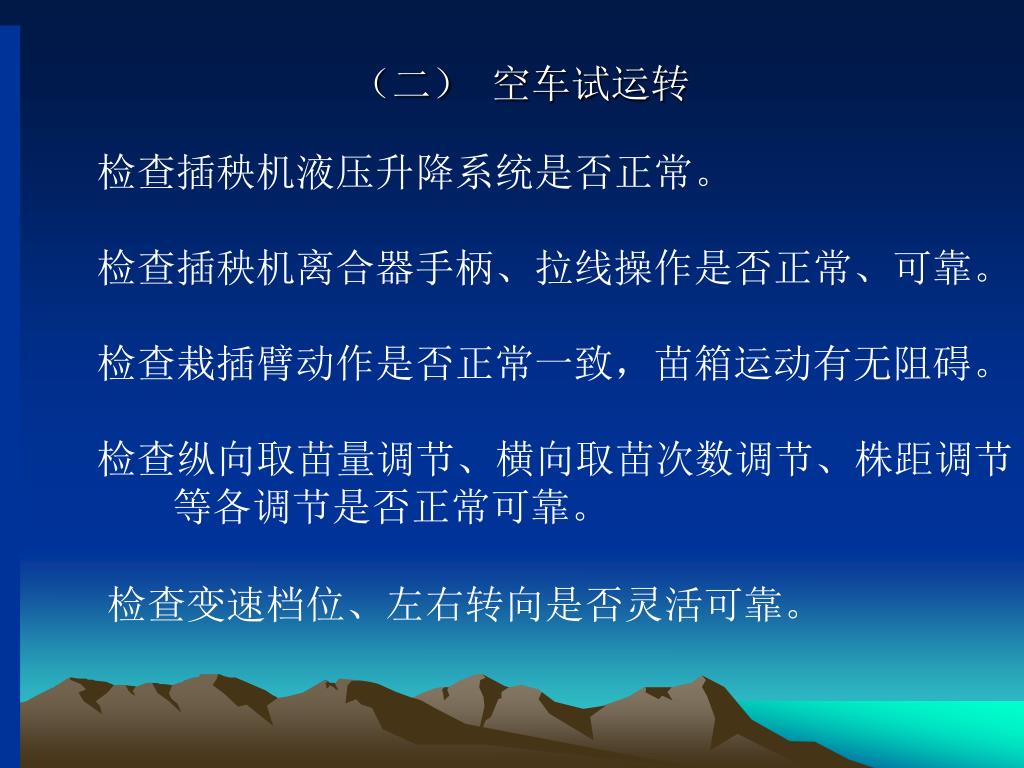

27. （二） 空车试运转 检查插秧机液压升降系统是否正常。 检查插秧机离合器手柄、拉线操作是否正常、可靠。 检查栽插臂动作是否正常一致，苗箱运动有无阻碍。 检查纵向取苗量调节、横向取苗次数调节、株距调节等各调节是否正常可靠。 检查变速档位、左右转向是否灵活可靠。

28. 3插秧机的田间作业 根据秧苗、田块的情况，按农艺要求调好纵向取苗量、横向取苗次数、株距档位,并预设插深。 • 进入田块，过沟、过埂时，机器升起 。 • 田间插秧作业时，机器处于下降状态。 • 插深在田间试插几米后,调整。

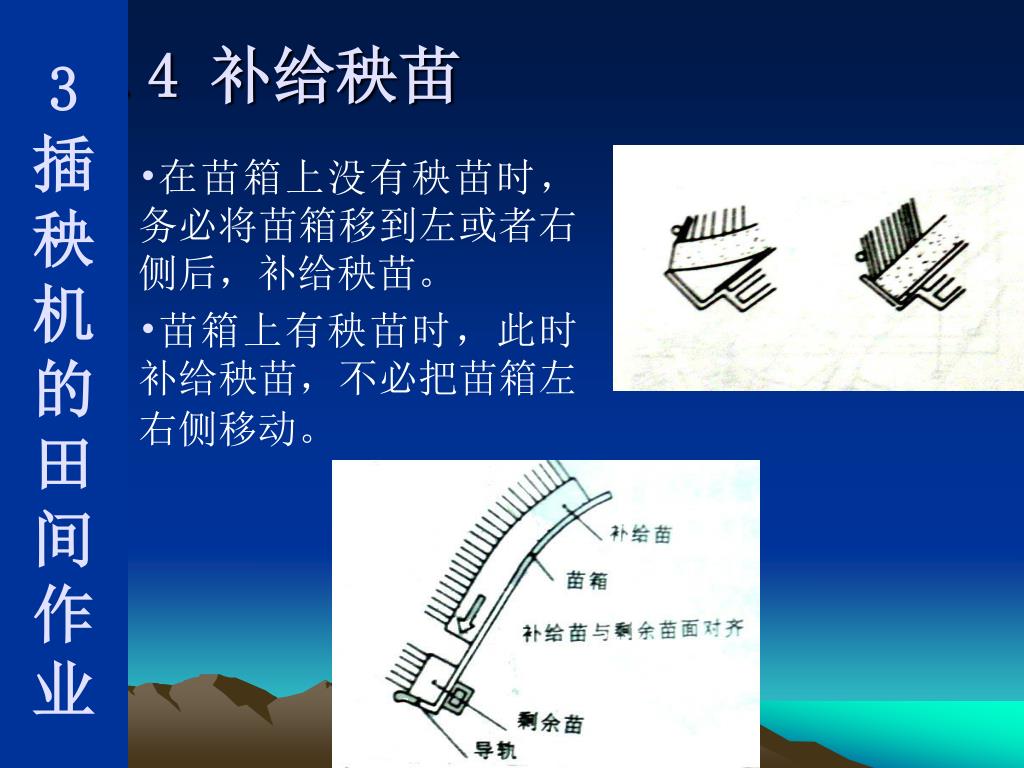

29. 3插秧机的田间作业 3.4 补给秧苗 • 在苗箱上没有秧苗时，务必将苗箱移到左或者右侧后，补给秧苗。 • 苗箱上有秧苗时，此时补给秧苗，不必把苗箱左右侧移动。

30. 取苗方法

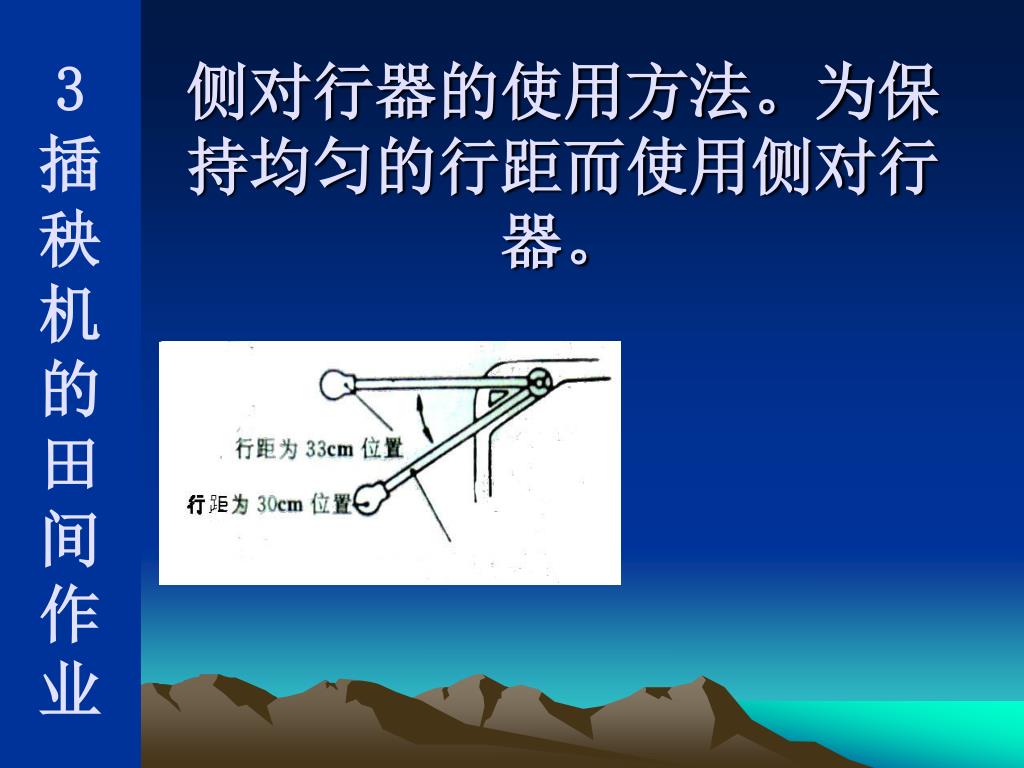

31. 3插秧机的田间作业 侧对行器的使用方法。为保持均匀的行距而使用侧对行器。

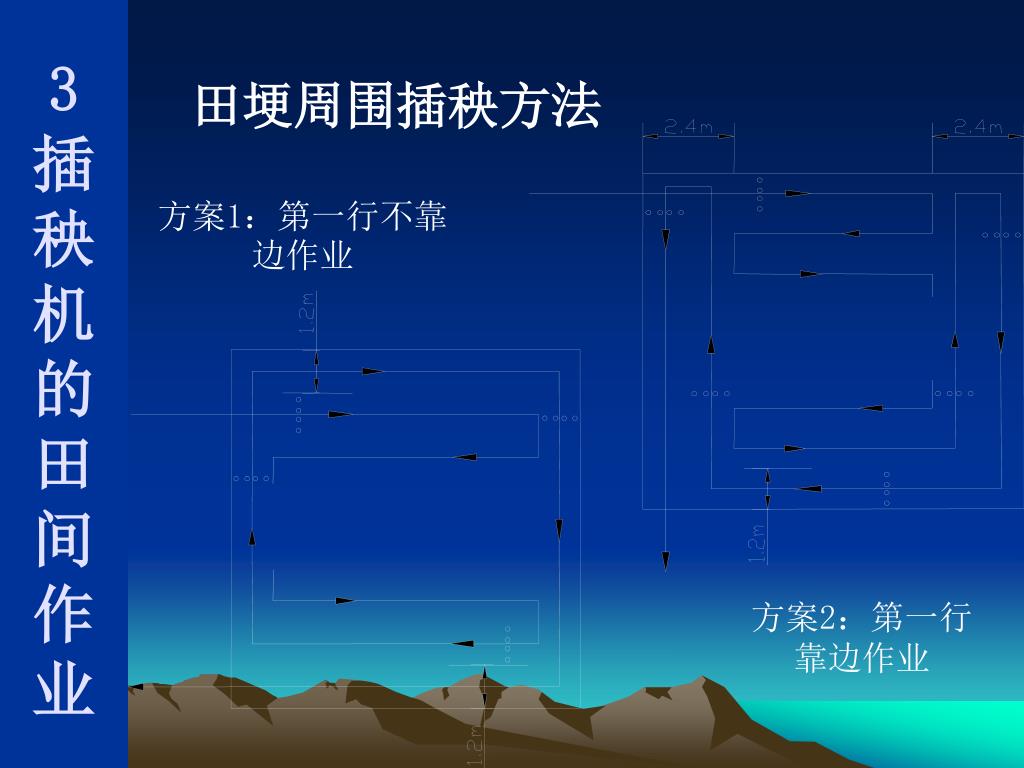

32. 3插秧机的田间作业 田埂周围插秧方法 方案1：第一行不靠边作业 方案2：第一行靠边作业

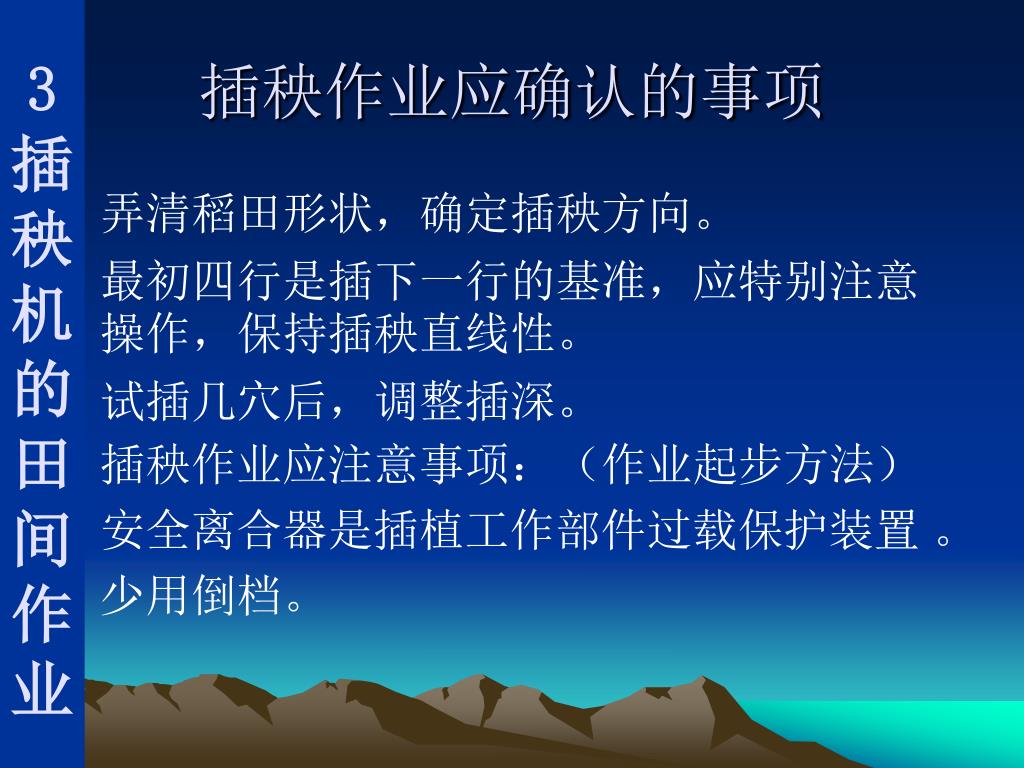

33. 3插秧机的田间作业 插秧作业应确认的事项 • 弄清稻田形状，确定插秧方向。 • 最初四行是插下一行的基准，应特别注意操作，保持插秧直线性。 • 试插几穴后，调整插深。 • 插秧作业应注意事项：（作业起步方法） • 安全离合器是插植工作部件过载保护装置 。 • 少用倒档。

34. 3插秧机的田间作业 当插秧机在田块中每次插秧作业转行时，可按以下两种方法操作 ： • 将插植离合器拨到“断开”位置上，降低发动机转速，将液压操作手柄拨到“上升”位置使机体提升。转向靠行后继续插秧。 • 将手柄往上稍稍抬起，（因液压动作开始，机体稍微往上升高），在这种状态下捏动想要旋转一侧离合器同时扭转机体，注意使浮板不压表土而轻轻旋转。旋转时不要忘记折回划印器。

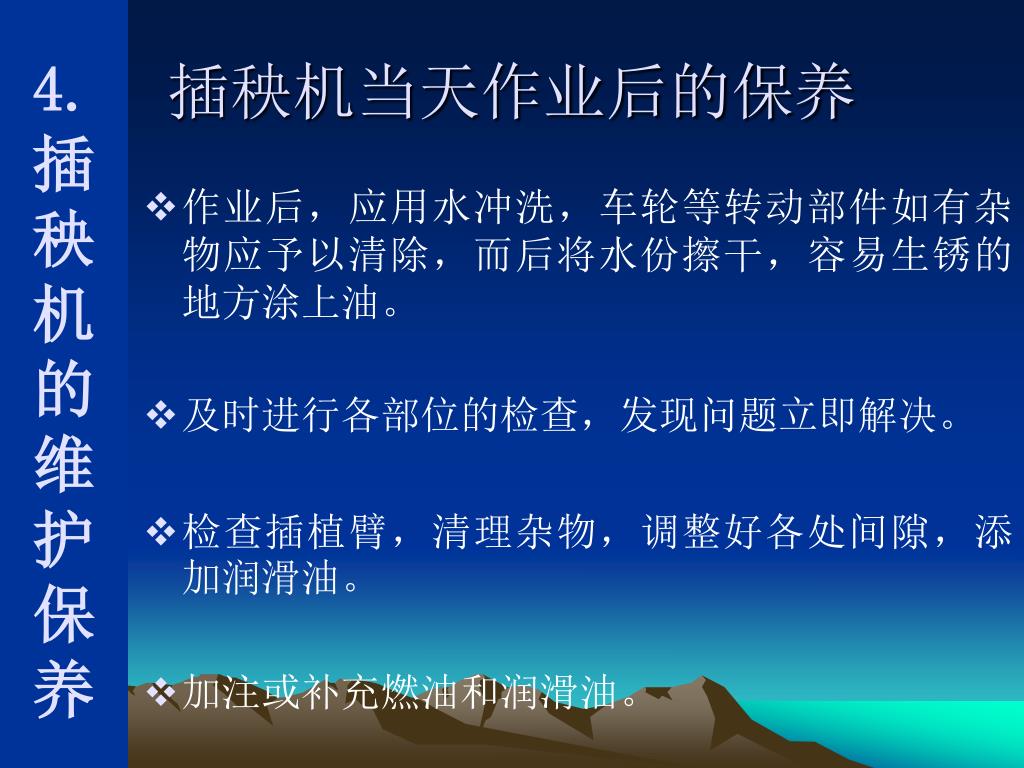

35. 4. 插秧机的维护保养 插秧机当天作业后的保养 • 作业后，应用水冲洗，车轮等转动部件如有杂物应予以清除，而后将水份擦干，容易生锈的地方涂上油。 • 及时进行各部位的检查，发现问题立即解决。 • 检查插植臂，清理杂物，调整好各处间隙，添加润滑油。 • 加注或补充燃油和润滑油。

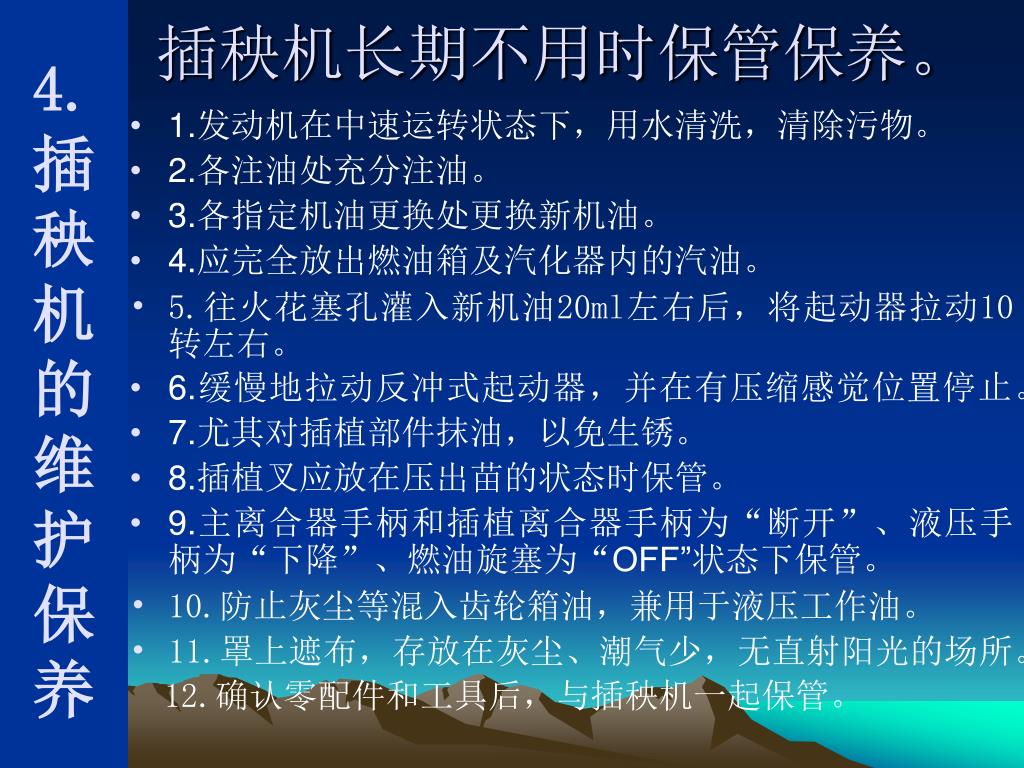

36. 4. 插秧机的维护保养 插秧机长期不用时保管保养。 • 1.发动机在中速运转状态下，用水清洗，清除污物。 • 2.各注油处充分注油。 • 3.各指定机油更换处更换新机油。 • 4.应完全放出燃油箱及汽化器内的汽油。 • 5.往火花塞孔灌入新机油20ml左右后，将起动器拉动10转左右。 • 6.缓慢地拉动反冲式起动器，并在有压缩感觉位置停止。 • 7.尤其对插植部件抹油，以免生锈。 • 8.插植叉应放在压出苗的状态时保管。 • 9.主离合器手柄和插植离合器手柄为“断开”、液压手柄为“下降”、燃油旋塞为“OFF”状态下保管。 • 10.防止灰尘等混入齿轮箱油，兼用于液压工作油。 • 11.罩上遮布，存放在灰尘、潮气少，无直射阳光的场所。 12.确认零配件和工具后，与插秧机一起保管。

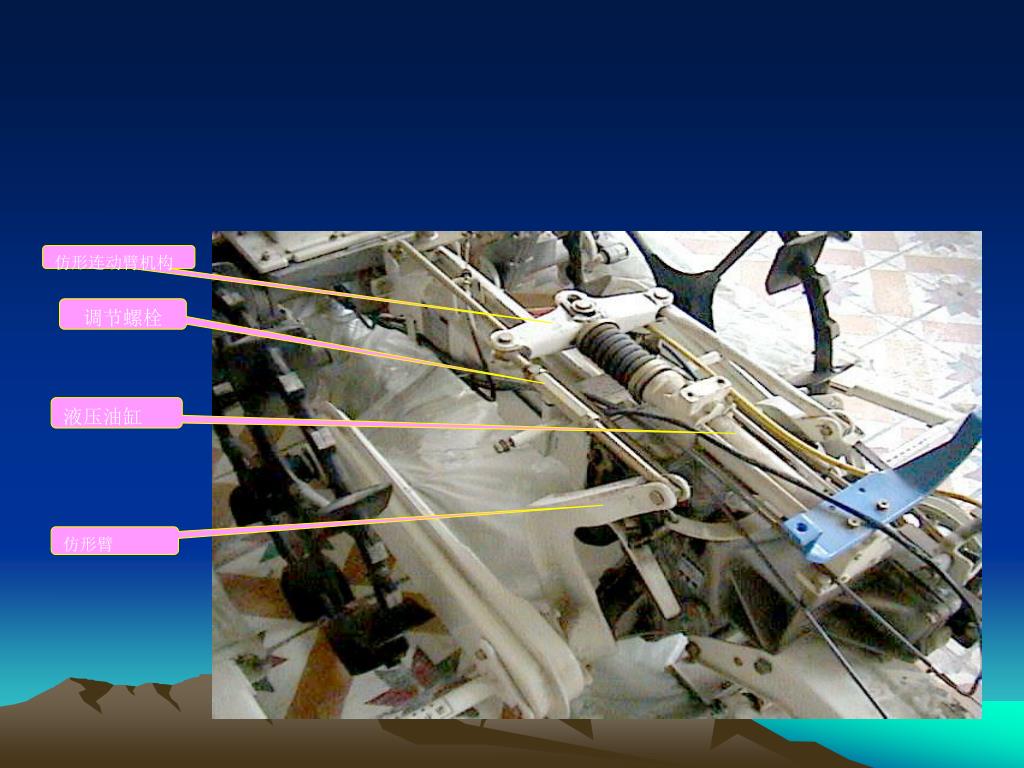

37. 仿形连动臂机构 调节螺栓 液压油缸 仿形臂
