  1. Использование программного комплекса ТОКСИ+Risk для оценки последствий аварий и расчета показателей риска (495) 640-47-52, inform@safety.ru Агапов Александр Анатольевичк.т.н., директор по информационным технологиям ЗАО НТЦ ПБ

  2. Линейка программных продуктов ТОКСИ+ Программный комплекс ТОКСИ+ (верс. 3.3.23) Аппаратно-программный комплекс ТОКСИ+Метео (ТОКСИ+ (верс. 3.3.23) + цифровая метеостанция) Программный комплекс ТОКСИ+Risk(верс. 4.2.0) ТОКСИ+Risk. Стартовая редакция (бесплатно!)(расчет величин пожарного риска для производственных и непроизводственных зданий с выводом протоколов в MS Word)

  3. Структура программного комплекса ТОКСИ+

  4. Схема взаимодействия компонентов комплекса ТОКСИ+ Расчетные методики БД свойств веществ Управляющая оболочка Работа с БД проекта Калькуляторы

  5. Управляющая оболочка • Ситуационный план: поддержкаформатов графических файлов (точечные: bmp, jpg; векторные: wmf, формат Autocad) • Задание «слоев» - участков нахождения населения и персонала на ситуационном плане • Вызов расчетных методик • Отображение изолиний с результатами расчета • Расчет числа пострадавших • Построение поля риска (верс.4) • Оценка риска для наружных установок • Оценка пожарного риска в производственных зданиях

  6. Расчетные модули ТОКСИ+

  7. Расчетные модули ТОКСИ+

  8. Расчетные модули ТОКСИ+

  9. Первичное облако Вторичное облако Математическая модель рассеяния ТОКСИ-3

  10. Расчитанные поля концентраций и токсодоз

  11. Виртуальные датчики концентраций

  12. Изолинии токсодоз на ситуационном плане

  13. Сопоставление размеров зон, рассчитанных по ТОКСИ-3, и последствий аварии с выбросом аммиака (г. Потчефструм, ЮАР)

  14. Расчет показателей риска в Для одного сценария: для заданной температуры (i), скорости ветра (j), направления ветра (k), стабильности атмосферы (j) в пределах зоны поражения Ω можно определяется вероятность возникновения события, которое характеризуется поражающим фактором (Рисх ): Qсоб= Рисх*Рijk(для одного источника) Потенциальный риск Индивидуальный риск

  15. Общие параметры проекта

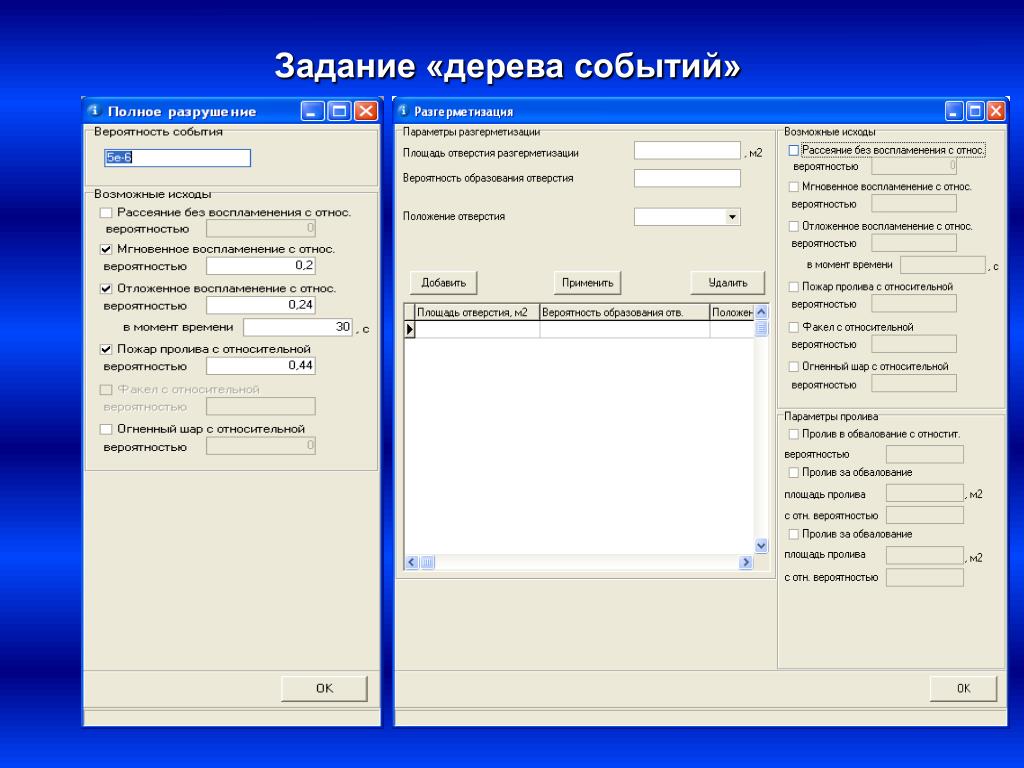

  16. Задание «дерева событий»

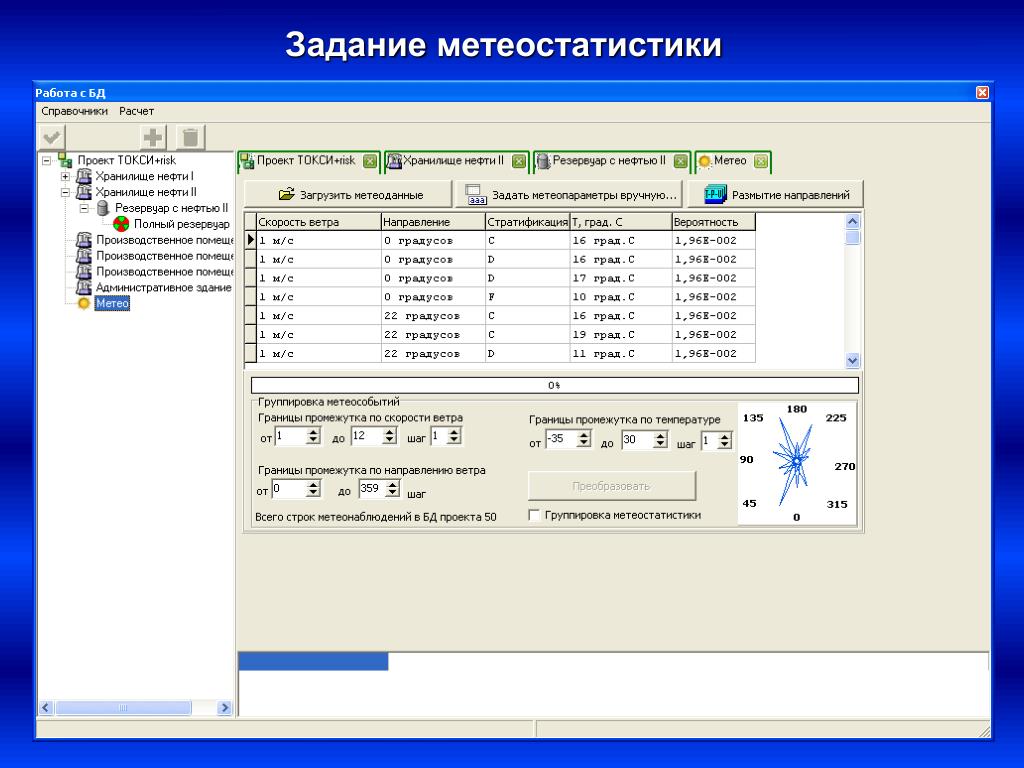

  17. Задание метеостатистики

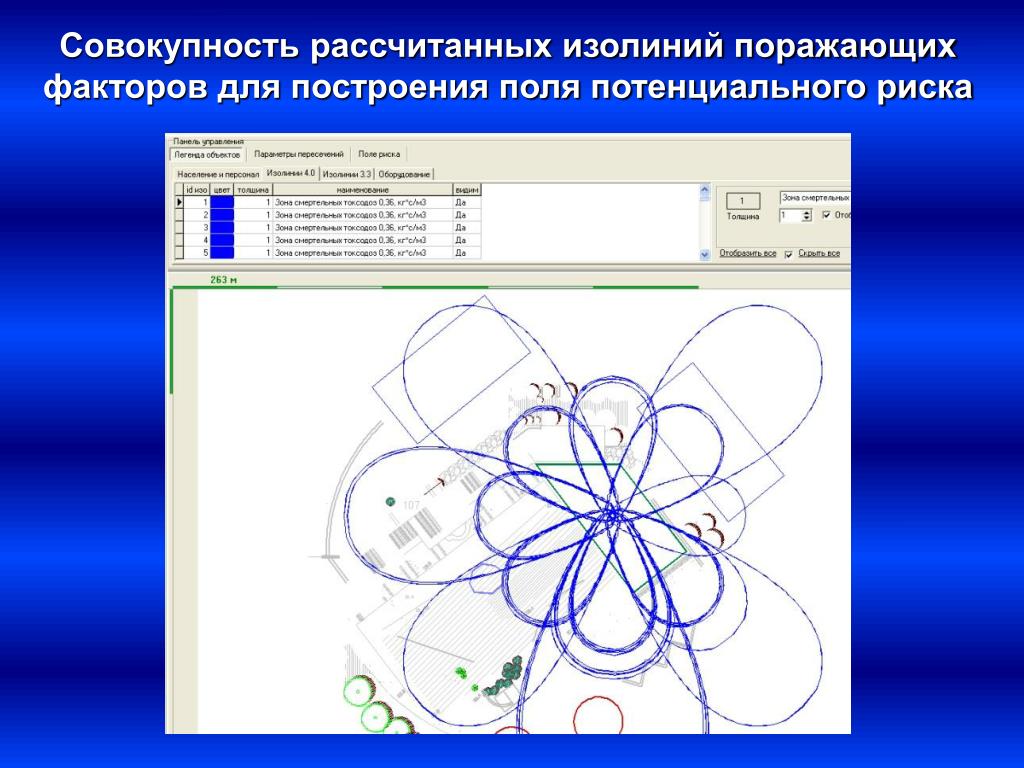

  18. Совокупность рассчитанных изолиний поражающих факторов для построения поля потенциального риска

  19. Поле потенциального риска ОАО «Невиномысский азот» (4 емкости с аммиаком)

  20. Поле потенциального риска Резервуарный парк нефтепродуктов (24 емкости)

  21. Вероятность эвакуации людей Вероятность эвакуации Рэрассчитывают по формуле: где, tр – расчетное время эвакуации людей, мин; tнэ – время начала эвакуации - интервал времени от возникновения пожара до начала эвакуации людей, мин. tбл – время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП: tск – время существования скоплений людей на участках пути (плотность людского потока на путях эвакуации превышает значение 0,5).

  22. Пожарный риск в производственных зданиях.Расчетное время эвакуации

  23. Пожарный риск в производственных зданиях.Время блокировки путей эвакуации

  24. Протокол расчета пожарного риска в производственных зданиях

  25. Сертификат соответствия ГОСТ Р

  26. Новое в модуле (4.1.15, весна 2011) • оптимизирован алгоритм расчета поля потенциального риска для линейных объектов и работы с легендой поля риска; • разработана новая редакция модуля расчета последствий термического воздействия при пожарах пролива ОВ с учетом изменений от декабря 2010 в методики МЧС (утв. Приказом №404) и модуля расчета ударно-волнового воздействия по ПБ 09-540-03 (ОПВБ ХП) • добавлена возможность диффернецированного расчета показателей риска для разных категорий ресипиентов риска с учетом «коэффициента защищенности» людей; • разработана тестовая версия модуля определения расчетного времени эвакуации с учетам динамики движения людских потоков;

  27. Новое в версии 4.2 • существенно изменен интерфейс работы с ситуационным планом; • разработан модуль ведения базы данных (библиотеки) типовых сценариев аварий для различных типов оборудования, включая редактор деревьев событий; • реализована возможность выбора для конкретного проекта нужного(ых) сценария(ев) из библиотеки сценариев; • в режиме работы с схемой эвакуации добавлены возможности: - автоматической прокладки маршрутов эвакуации; • - использования для расчета времени эвакуации модифи-циованной интегральной модели; • - анимирования процесса эвакуации.

  28. В рамках проекта ТОКСИ+Risk разработаны: • Ознакомительная бета-версия программы «ПБ.Страхование» на базе Правил обязательного страхования гражданской ответственности владельцев опасных объектов; • Модуль расчета категории помещений по пожарной безопасности; • Модуль расчета физических свойств природного газа (смеси) по ГОСТ 30319.1-96, ГОСТ 30319.2-96, ГОСТ 30319.3-96, ГОСТ 31369-2008, ГОСТ Р 8.662-2009 • Модуль оценки зон радиационного поражения (для штабов ГО ЧС)

  29. ГК «Промышленная безопасность» inform@safety.ru, (495) 620-4752 WWW.SAFETY.RU СПАСИБО ЗА ВНИМАНИЕ
