گرد آورندگان: غزل کرمانشاهي فاطمه علیزاد

2. گرد آورندگان: غزل کرمانشاهي فاطمه علیزاد

3. موضوع: بال ها

4. یک مثال ساده • فرض کنید داخل اتومبیلی درحال حرکت نشسته اید ودست خود را خارج از پنجره گرفته اید انگاه احساس میکنیدکه : • نیرویی دست شمارا به عقب هل میدهدکه همان drag • نیرویی دست شمارا به بالا پرتاب میکند lift • ونیرویی که دست شما را به داخل یا خارج هدایت میکندکهبه ان sideگویند • علاوه بر این ها به هواپیما سه گشتاور وارد میشود • yawing momentomدرجهت محورz • rolling momentomدر جهت محور y • pitching momentomدر جهت محورx • که اگر هواپیما قادر به مقابله با هر کدام از انها نباشداین گشتاورها میتوانند هواپیما را حول محور خود به چرخش در بیاورند (مطابق شکل بعد)

5. نیرو های وارد بر جسم در جریان یکنواخت خارجی

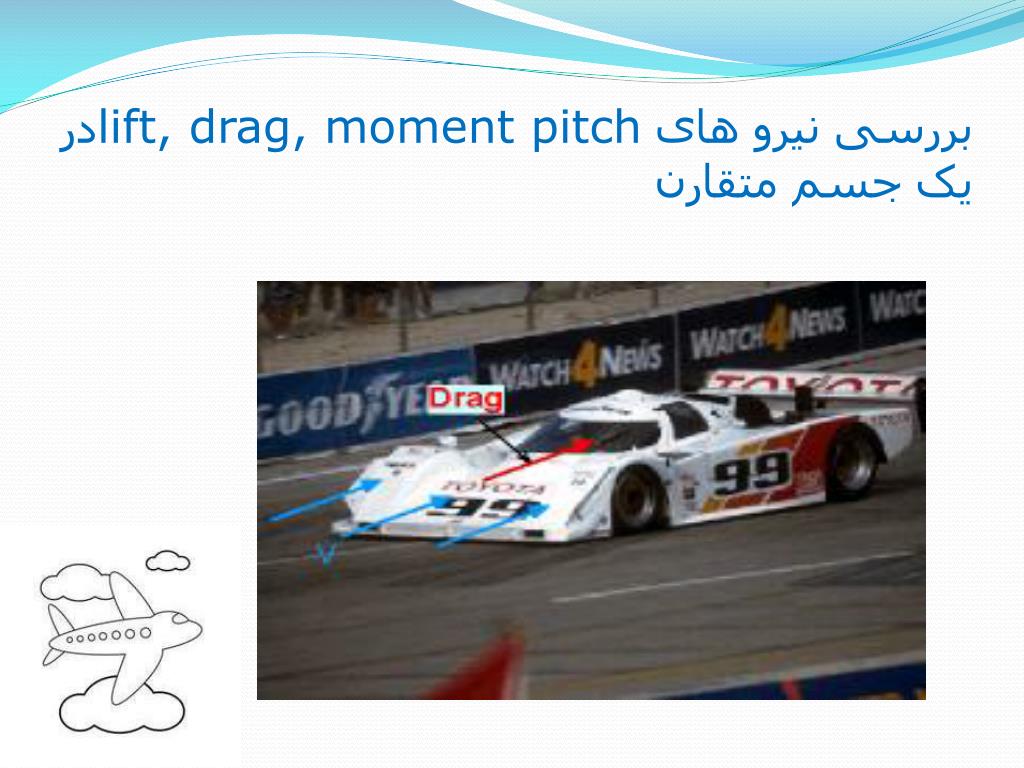

6. بررسی نیرو های lift, drag, moment pitchدر یک جسم متقارن

7. ولی اگر توان مقابله نداشتهباشد... • غلبه یmoment pitch غلبه ی نیروی lift

8. درگ چیست؟ انواع درگ: 1- درگ اصطکاکی(( frictional drag 2- درگ فشاری( (pressure drag 3- درگ القایی(induced drag)

9. درگ اصطکاکی: مطابق اصل دوستی

10. درگ فشاری: توجه توجهدرگ فشاری به شکل ایرفویل بستگی دارد

11. درگ القایی

12. عوامل موثر بر درگ القایی 1-نمای افقی بال:پهنای بلندتر درگ القایی کمتر 2-زاویه حمله:زاویه حمله بیشتر ، liftبیشتر ، میدان فشاری بیشتر، گردابه پرقدرت تر 3- زاویه sweep: همگرایی در موقعیت stallجریان بیشتر ،up wash بیشتر درگ القایی بیشتر ضریب درگ القایی: که برای بیضی 1 و برای مابقی 0.7تا0.9 است

13. جمع بندی: درگ اصطحکاکی درگ ناشی از نیروی lift

14. اجزای مختَلف هواپیما و عملکرد آنها

15. اونوقته که ... موقعیت استال(thestall)

16. Area rule: هدف از طراحي: کاهش درگ در Supersonic, transonic
