1. Правила эксплуатации газовых баллонов Подготовил Сергей Чекрыжов 2009

2. Баллонами называются закрытые металлические емкости, которые используются для хранения и транспортировки сжатых газов (кислород, водород, азот, воздух), сжиженных газов (углекислый газ, углеводороды, хлор, аммиак, углеводород) и растворенных газов (ацетилен).

3. Опасности • При эксплуатации баллонов надо делать особый упор на предотвращение причин, которые могут привести к физическому или химическому взрыву. • Физический взрыв возможен при повреждении корпуса баллона вследствие ударов, падений, особенно при минусовой температуре, когда ударная вязкость стали падает и она становится хрупкой.

4. Опасности • Причиной повреждения может стать переполнение баллона газом. Поэтому особенно следят за массой баллона и давлением газа в нем. • Повышение температуры в баллоне может привести к росту давления и разрушению баллона. Поэтому баллоны должны находиться по меньшей мере на расстоянии 1 метра от радиаторов и 5 метров от открытого огня. • Отбираться газ из баллона должен только через редуктор. Для исключения ошибок при наполнении баллона штуцера на них для горючих газов имеют левую резьбу, а для кислорода и негорючих газов - правую.

5. Опасности • В лабораториях баллоны должны быть прикреплены к стенам. Остаточное давление в баллоне должно быть не менее 0,5 бар. Особые требования представляются к ацетиленовым баллонам, так как он может взрываться, особенно в присутствии инициаторов, таких как влажность, механические примеси. Поэтому ацетиленовые баллоны заполняются пористой массой и ацетоном, в котором ацетилен растворяется. • При эксплуатации кислородных баллонов следует оберегать их от контакта с маслами, которые могут взрываться при соприкосновении с кислородом.

6. Перевозка и хранение • Перевозить баллоны надо в специальных тележках. Если баллоны не используются, хранят их под навесом. Работники, использующие баллоны, должны быть обучены и проинструктированы. • Склады для хранения заполненных газом баллонов должны быть одноэтажными, с легкими крышами без чердаков. Стены, перегородки и потолки складов должны быть из негорючих материалов. Окна и двери должны открываться наружу. Хранение баллонов с кислородом и горючими газами в одном помещении запрещается.

7. Перевозка и хранение • Баллоны можно хранить на открытом воздухе, но они должны быть защищены от осадков и солнечных лучей. • Баллоны с ядовитыми газами нельзя хранить на открытом воздухе, их надо хранить только в закрытых помещениях.

8. Маркировка • Цвет внешней поверхности баллона должен соответствовать находящемуся в нем газу. • Красить и маркировать баллоны следует на заводах-изготовителях, а в дальнейшем на тех заводах и станциях, на которых их заполняют или испытывают.

9. Маркировка

10. Обозначение трубопроводов в Эстонии по законодательству («Требования использования знаков, предупреждающих об опасности, на рабочем месте» КЕД 2000, 12,117) приведено в таблице. Обозначены также стрелки, которые показывают направление потока вещества.

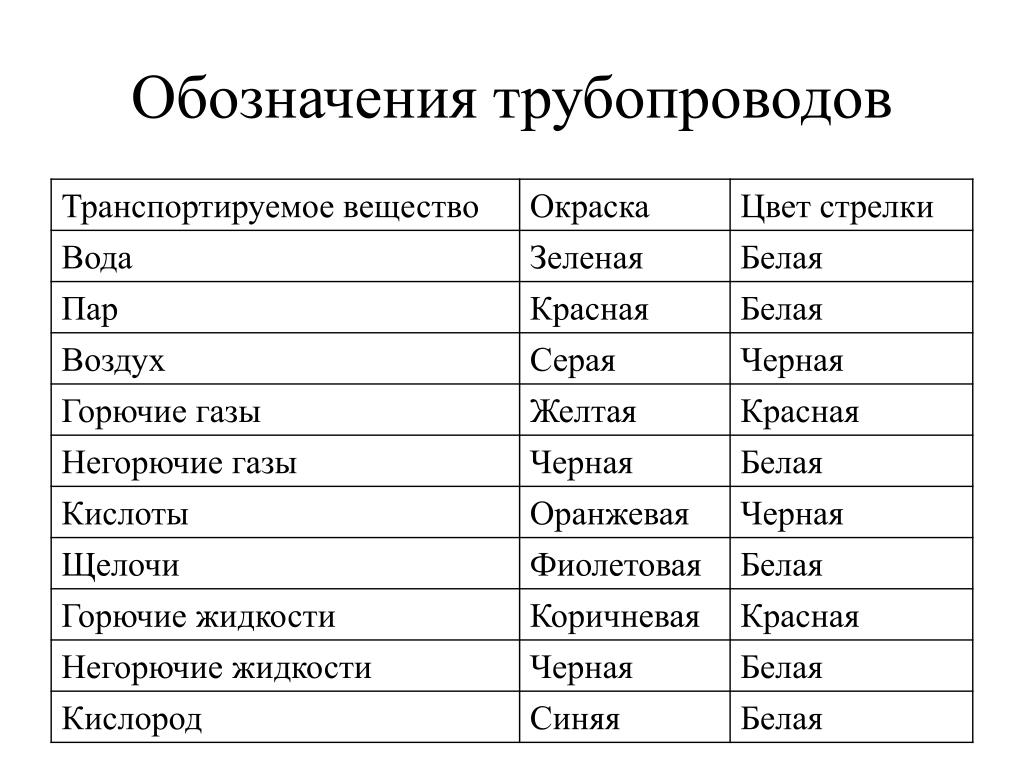

11. Обозначения трубопроводов

12. 1. Защитный колпак2. Вентиль3. Резьба горловины4. Паспортные данные5. Пористая масса6. Подкладные кольца7. Опорный башмак Газовые баллоны: окраска, надписи, маркировка

13. 1. Защитный колпак2. Вентиль4. Паспортные данные6. Подкладные кольца Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет Газовые баллоны: окраска, надписи, маркировка

14. На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:1. Номер баллона2. Клеймо испытательного пункта (диаметр 12 мм)3. Товарный знак изготовителя4. Рабочее давление (кгс/см2)5. Фактическая масса порожнего баллона, кг6. Клеймо ОТК завода-изготовителя (диаметр 10 мм)7. Вместимость, л8. Пробное гидравлическое давление, (кгс/см2)9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования10.Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования На баллонах для ацетилена, кроме того, должны быть указаны:М III-99 - дата (месяц и год) наполнения баллона пористой массойIII-01 - месяц и год проверки пористой массы - клеймо наполнительной станции - клеймо диаметром 12 мм, удостоверяющее проверку пористой массы Газовые баллоны: окраска, надписи, маркировка

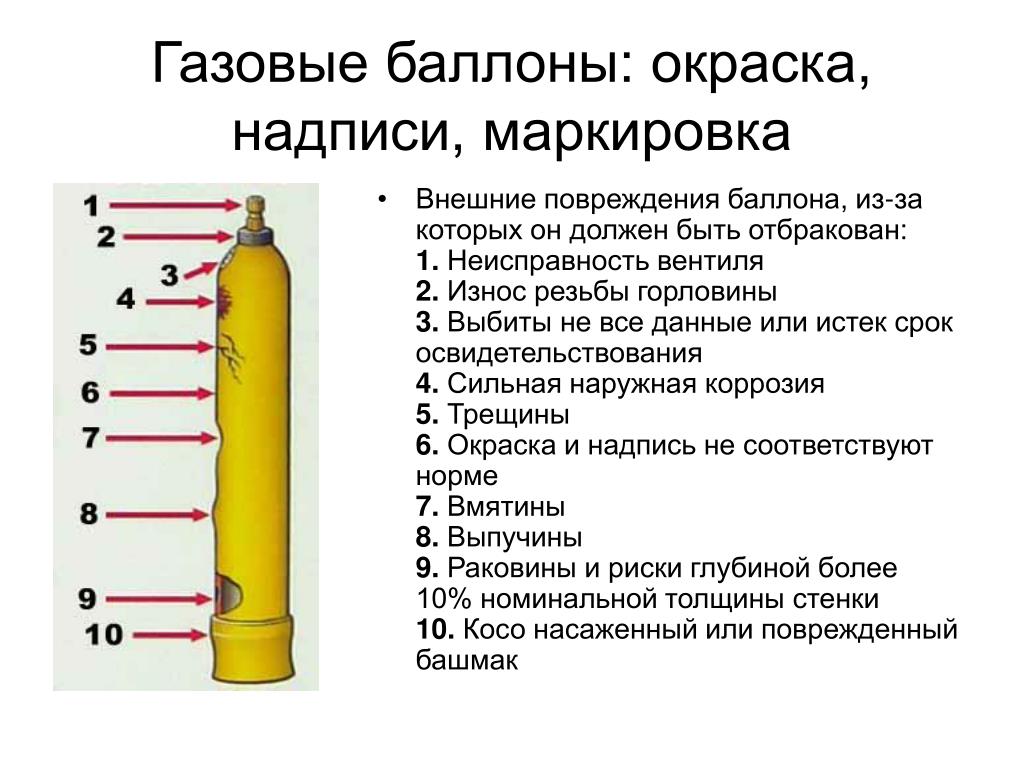

15. Внешние повреждения баллона, из-за которых он должен быть отбракован:1. Неисправность вентиля2. Износ резьбы горловины3. Выбиты не все данные или истек срок освидетельствования4. Сильная наружная коррозия5. Трещины6. Окраска и надпись не соответствуют норме7. Вмятины8. Выпучины9. Раковины и риски глубиной более 10% номинальной толщины стенки10. Косо насаженный или поврежденный башмак Газовые баллоны: окраска, надписи, маркировка

16. Баллоны не допускаются к использованию, если: РЕДУКТОР: • при полностью вывернутом регулировочном винте газ проходит в рабочую камеру • повреждена резьба накидной гайки • неисправен один или оба манометра • давление в рабочей камере после прекращения подачи газа повысилось • неисправен предохранительный клапан

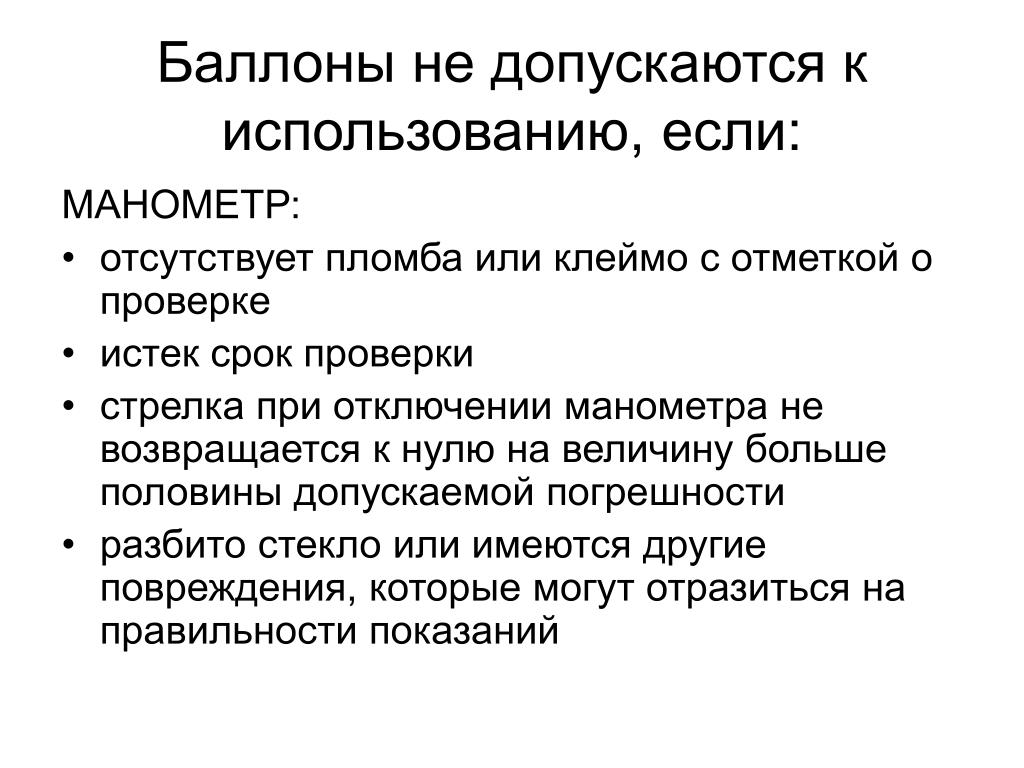

17. Баллоны не допускаются к использованию, если: МАНОМЕТР: • отсутствует пломба или клеймо с отметкой о проверке • истек срок проверки • стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности • разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний

18. Баллоны не допускаются к использованию, если: ВЕНТИЛЬ: • отсутствует заглушка штуцера • наличие следов масла, жира, пыли • не проворачивается маховичок • наблюдается утечка газа

19. Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2) Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений:

20. Надписи на баллонах

21. Схема устройства и работы редуктора Нерабочее положение редуктора (газ не проходит)1. Накидная гайка для присоединения редуктора к штуцеру вентиля2. Манометр высокого давления3. Обратная пружина4. Манометр низкого давления (рабочий)5. Предохранительный клапан6. Ниппель для присоединения шланга7. Мембрана для прорезиненной ткани8. Нажимная пружина9. Регулировочный винт10. Рабочая (низкого давления) камера11. Редукционный клапан12. Камера высокого давления - Газ

22. Схема устройства и работы редуктора Положение частей редуктора при прохождении через него газа

23. Схема устройства и работы редуктора

24. Газовые баллоны: транспортировка и хранение

25. Транспортировка На автомобиле:Баллоны укладывают горизонтально в пределах высоты борта не более чем в 3 ряда. На автокаре:Баллоны укладывают горизонтально в один ряд, вентилями в одну сторону - вправо от кабины. В специальном контейнере:Баллоны перевозятся в вертикальном положении.Допускается перевозить в контейнере совместно кислородные и ацетиленовые баллоны

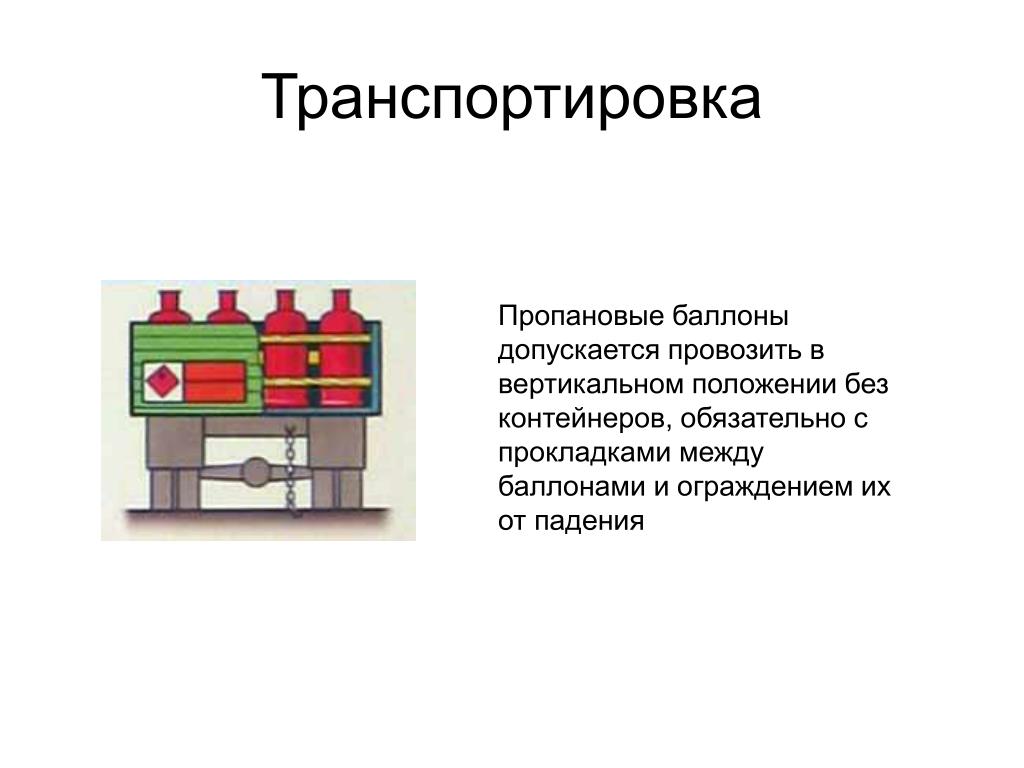

26. Транспортировка Пропановые баллоны допускается провозить в вертикальном положении без контейнеров, обязательно с прокладками между баллонами и ограждением их от падения

27. Транспортировка 1. Деревянный брусок с вырезанными под баллон гнездами2. Обивка гнезд: войлок, резина или другой мягкий материал3. Колпаки должны быть навернуты до отказа, штуцеры заглушены4. Веревочные или резиновые кольца толщиной не менее 25 мм (по два кольца на баллон) ЗАПРЕЩАЕТСЯ перевозить совместно баллоны с разными газами, а также порожние вместе с наполненными!

28. Доставка баллонов к месту работ • Перевозка на специальной тележке с рессорами на резиновом ходу. Допускается перевозка кислородных и ацетиленовых баллонов совместно1. Хомут • Переноска на носилках1. Хомуты

29. Доставка баллонов к месту работ • Кантование на башмаке в наклонном положении

30. Работать одному (должно участвовать не менее 2-х человек) Работать в промасленной одежде, рукавицах со следами масла, жира Грузить баллоны с кислородом в кузов со следами масла, ГСМ, грязи, мусор При погрузке или выгрузке запрещается:

31. Переносить баллоны на руках или на плече Перекатывать баллоны по земле Сбрасывать баллоны и ударять один об другой При погрузке или выгрузке запрещается:

32. Подавать или удерживать баллон вентилем вниз Грузить и выгружать баллоны без колпаков и заглушек При погрузке или выгрузке запрещается:

33. Хранение баллонов Колпаки и заглушки на штуцерах должны быть завернут

34. Хранение баллонов • 1. Расстояние до отопительных приборов не менее 1 м • 2. Расстояние до источников тепла с открытым огнем не менее 5 м

35. Хранение баллонов • Баллоны должны быть защищены от солнца и осадков (максимальная температура корпуса баллона +45 градусов С) • В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах

36. Хранение баллонов • Баллоны должны быть защищены от солнца и осадков (максимальная температура корпуса баллона +45 градусов С) • В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах

37. Хранение баллонов • Вентили должны быть направлены в одну сторону, высота штабелей не более 1,5 м • Запрещается хранить кислород в одном помещении с ацетиленом или другими горючими

38. Хранение баллонов • При вертикальном хранении баллоны устанавливают в специальные гнезда, клети, или ограждают барьером от падения • Наполненные и порожние баллоны хранят раздельно, обозначая места хранения соответствующими табличками

39. Хранение баллонов • Запрещается хранить баллоны в подвалах и на чердаках • Запрещается в местах хранения баллонов размещать легковоспламеняющиеся и горючие

40. Хранение баллонов • Не допускайте соприкосновения баллонов с электрическими проводами
