RINEX 파일

RINEX 파일. RINEX : Receiver Independent Exchange 개발이유 모든 GPS 수신기는 제작회사 고유의 2 진 데이터 형식으로 GPS data 저장 수신기 제작회사에 따라 관측자료의 내용이 다름 특정 GPS 데이터 처리 소프트웨어의 사용불가 GPS 사용들의 데이터 공유필요성 증대 데이터 공유를 가능케 하는 공통 데이터 형식 필요. RINEX 파일 - 계속 -. 1989 년 스위스 베른 대학에서 처음 개발

rajah-stone
Download Presentation

RINEX 파일

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

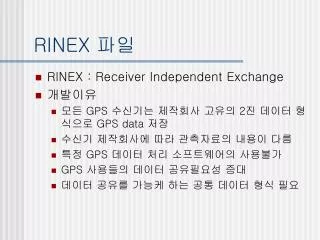

  1. RINEX 파일 • RINEX : Receiver Independent Exchange • 개발이유 • 모든 GPS 수신기는 제작회사 고유의 2진 데이터 형식으로 GPS data 저장 • 수신기 제작회사에 따라 관측자료의 내용이 다름 • 특정 GPS 데이터 처리 소프트웨어의 사용불가 • GPS 사용들의 데이터 공유필요성 증대 • 데이터 공유를 가능케 하는 공통 데이터 형식 필요

  2. RINEX 파일 -계속- • 1989년 스위스 베른 대학에서 처음 개발 • 유럽 GPS 캠페인(EUREF 89)에서 4개사 60대의 GPS 수신기로부터 얻어진 데이터의 통합처리목적 • 수신기에 저장된 모든 정보대신 phase, code, time 및 측점명, 안테나 높이 등의 정보만 뽑아냄 • 3개의 화일 구분 • 관측화일(Observation file) • Pseudo-range, carrier phase • 궤도력화일(Navigation file) • 위성궤도 정보 • 기상화일(Meteorological file) : 측점의 기상정보

  3. RINEX format 특징 • ASCII 데이터 포맷 • 제작사가 다른 GPS 수신기로 수집된 GPS 데이터의 후처리를 용이하도록 고안됨 • Redord당 최대 80문자 • Phase data : L1, L2 주파수의 cycles로 저장됨 • Pseudo-range data : m로 저장됨 • Time-tag • GPS 수신기 시계 time frame에서의 관측시간

  4. 관측파일-머리말부분-

  5. 관측파일 -머리말부분 계속-

  6. 관측파일 -머리말부분 예-

  7. 관측파일 -머리말부분 예 계속-

  8. 관측파일 -기록부분-

  9. 관측파일 -기록부분 예 계속-

  10. 관측파일 -기록부분 예 계속- • 첫번째줄 • 관측자료의 수신 시간과 위성에 대한 자료 • 관측시간 : 2000년 6월 5일 3시 27분 13초 • 관측된 위성수 : 8 • 관측된 위성 번호 : 1, 2, 4, 7, 16, 18, 20, 24 • 두 번째 줄 이하 • 1번 위성과 수신기간의 자료 • 관측된 위성이 8개이므로 8개의 줄로 이에 대한 자료가 구성 • -219180.129 : L1 반송파 위상, -339176.414 : L2 반송파 위상, 22965695.063 : C/A 코드, 22965694.137 : P 코드 관측자료

  11. 궤도력파일-머리말부분-

  12. 궤도력파일-머리말부분 예-

  13. 궤도력파일-기록부분-

  14. 궤도력파일-기록부분 계속-

  15. 궤도력파일-기록부분 예-

  16. 관측자료의 예비 분석 • 1차 예비 분석 • 위성수, PRN 위성 번호, 수신 시각, 수신기 시계 offset 등 각종 관측값 분석 • 2차 예비 분석 • 4대 미만의 위성이 관측된 부분 제거 • 임의의 관측 시간대별로 파일을 분할 또는 조합 • 3차 예비 분석 • Wavelength factor L1/L2와 신호손실 지표(LLI) 및 신호 세기를 이용해 AS(Anti-Spoofing) 작동 여부, cycle-slip, 관측값의 정도 분석
