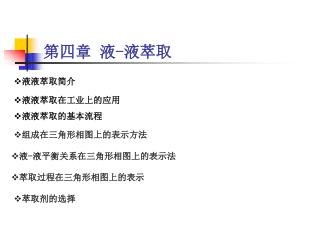

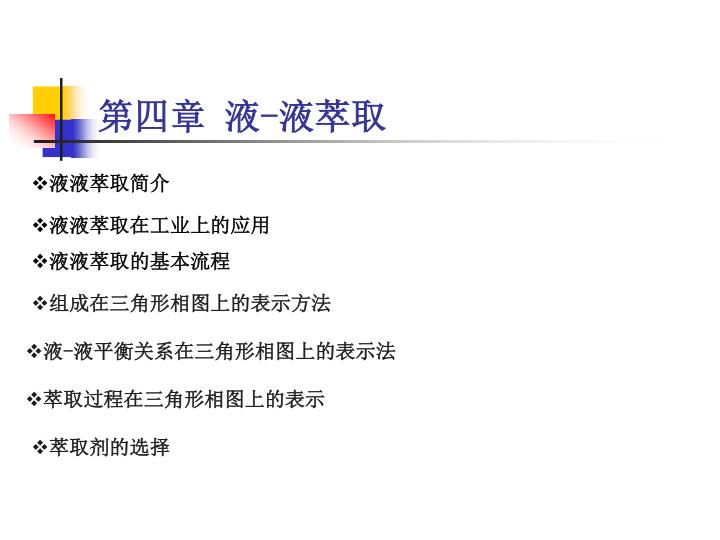

  1. 第四章 液-液萃取 • 液液萃取简介 • 液液萃取在工业上的应用 • 液液萃取的基本流程 • 组成在三角形相图上的表示方法 • 液-液平衡关系在三角形相图上的表示法 • 萃取过程在三角形相图上的表示 • 萃取剂的选择

  2. 第四章 液-液萃取>>液液萃取简介>>萃取原理 在欲分离的液体混合物中加入一种与其不溶或部分互溶的液体溶剂，经过充分混合，利用混合液中各组分在溶剂中溶解度的差异而实现分离的一种单元操作。 溶质A： 混合液中欲分离的组分 混合液中的溶剂 稀释剂（原溶剂）B： 萃取剂S： 所选用的溶剂

  3. 搅拌 混合液A+B 萃取剂 (溶剂S) 萃取相(S+A+B) 萃余相(B+A+S) 第四章 液-液萃取>>液液萃取简介>>基本过程描述 • 加料 • 混合 • 分相 • 排除 • 纯化和回收

  4. 第四章 液-液萃取>>液液萃取简介>>处理对象和特点 • 分离对象 ——液液混合物 • 1）相对挥发度等于或者接近1 (烷烃/芳烃) • 2）重组分 含量少，轻组分含量多(水-HAc)(含酚废水处理) • 3）混合液含热敏性物质（药物） • 萃取操作的特点 • 选择适宜的溶剂是一个关键问题 • 两个液相应具有一定的密度差 • 溶质与萃取剂的沸点差大有利

  5. 第四章 液-液萃取>>液液萃取在工业上的应用 • 1、液液萃取在石油化工中的应用 • 分离轻油裂解和铂重整产生的芳烃和非芳烃混合物 • 用酯类溶剂萃取乙酸，用丙烷萃取润滑油中的石蜡 • 以HF-BF3作萃取剂，从C8馏分中分离二甲苯及其同分异构体 • 2、在生物化工和精细化工中的应用 • 以醋酸丁酯为溶剂萃取含青霉素的发酵液 • 香料工业中用正丙醇从亚硫酸纸浆废水中提取香兰素 • 食品工业中TBP从发酵液中萃取柠檬酸 • 3、湿法冶金中的应用 • 用溶剂LIX63-65等螯合萃取剂从铜的浸取液中提取铜

  6. 萃取 第四章 液-液萃取>>液液萃取的基本流程 单级萃取或并流接触萃取 多级错流萃取 单组分萃取 多级逆流萃取 连续逆流萃取 双组分萃取（回流萃取）

  7. 第四章 液-液萃取>>组成在三角形相图上的表示方法>>三元系统的三种情况 溶质A可溶于稀释剂B及萃取剂S中，但萃取剂S与稀释剂B不互溶 三元物系 溶质A可溶于稀释剂B及萃取剂S中，稀释剂B与萃取剂S也可部分互溶 三元混合液中有两对组分可部分互溶，即溶质A与萃取剂S部分互溶，稀释剂B与萃取剂S也部分互溶

  8. K E D F G 第四章 液-液萃取>>组成在三角形相图上的表示方法（1） A 三个顶点：纯物质 三条边上的点：二元混合物的组成 H · H点的组成为： M S B

  9. 第四章 液-液萃取>>组成在三角形相图上的表示方法（2） 三角形内的任一点：一定组成的三元混合物 M点的组成为： 直角三角形相图 M点的横坐标表示萃取剂S的质量百分数 纵坐标表示溶质A的质量百分数

  10. 第四章 液-液萃取>>组成在三角形相图上的表示方法（3）>>杠杆法则——萃取物料衡算的依据 E ● D ● • 三点共线 • M点：合点 • D、E：差点 • 线段成比例 ●

  11. F M 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（1） 1、溶解度曲线与联结线（共轭线） 1）溶解度曲线 共轭相： R相和E相 联结线（共轭线）： RE 单相区 E R 两相区

  12. E3 M3 E2 R3 M2 E1 R2 R1 M1 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（2） 2）溶解度曲线的实验方法 混溶点 J

  13. 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（3） 2、辅助曲线和临界混溶点 辅助线的作法 E P 辅助线 的作用： 求任一平衡液相的共轭相 C3 R C2 C1 P点： 临界混熔点或褶点 —特征是什么？

  14. 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（4） 3、分配系数和分配曲线 1）分配系数 分配系数表达了某一组分在两个平衡液相中的分配关系。 kA值与联结线的斜率有关。

  15. 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（5） 联结线的斜率＞0 kA＞1，yA＞xA 联结线的斜率为0 kA =1，yA=xA 联结线的斜率＜0 kA＜1， yA＜xA kA值愈大，萃取分离的效果愈好。

  16. 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（6） 2）分配曲线 ——分配曲线的数学表达式

  17. 第四章 液-液萃取>>液-液平衡关系在三角形相图上的表示法（7） T1＜T2＜T3 4、温度对相平衡关系的影响 物系的温度升高，溶质在溶剂中的溶解度加大 温度升高，分层区面积缩小

  18. 第四章 液-液萃取>>萃取剂的选择(1) 1、萃取剂的选择性和选择性系数 1）萃取剂的选择性 β=1， A、B两组分用萃取分离不适宜； β>1，萃取时组分A可以在萃取相中浓集，β越大，组分A与B萃取分离的效果越好。

  19. 第四章 液-液萃取>>萃取剂的选择(2) 2）选择性系数和分配系数的关系 kA愈大，kB愈小，选择性系数愈大 选择性系数表示萃取剂对组分A，B溶解能力差别的大小 2、萃取剂S与稀释剂B的互溶度 组分B与S的互溶度影响溶解度曲线的形状和分层面积。

  20. 第四章 液-液萃取>>萃取剂的选择(3) B、S互溶度小，分层区面积大，可能得到的萃取液的最高浓度ymax’较高。B、S互溶度愈小，愈有利于萃取分离。

  21. 第四章 液-液萃取>>萃取剂的选择(4) 3、萃取剂回收的难易 被分离体系相对挥发度α大，用蒸馏方法分离； 如果α接近1，可用反萃取，结晶分离等方法。 4、萃取剂的其它性质 1）萃取剂的密度：萃取剂与被分离混合物应有较大的密度差 2）界面张力：界面张力较大时，有利于分层；界面张力过大，难以使两相混合良好；界面张力较小时，两相难以分离。 首要考虑的还是满足分层的要求。 一般不选界面张力过小的萃取剂。

  22. 第四章 液-液萃取>>萃取剂的选择(5) 3）粘度 粘度小对萃取剂有利 5、一般工业要求 化学稳定性、不易聚合、分解，有阻垢的热稳定性，抗氧化的稳定性，对设备的腐蚀性小，无毒，来源容易，价格便宜等
