Presentation Transcript

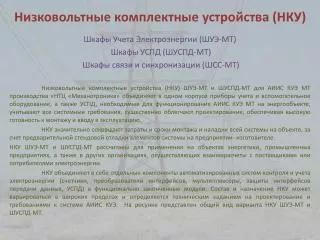

slide1
Низковольтные комплектные устройства (НКУ)

Шкафы Учета Электроэнергии (ШУЭ-МТ)

Шкафы УСПД (ШУСПД-МТ)

Шкафы связи и синхронизации (ШСС-МТ)

Низковольтные комплектные устройства (НКУ) ШУЭ-МТ и ШУСПД-МТ для АИИС КУЭ МТ производства «НТЦ «Механотроника» объединяет в одном корпусе приборы учета и вспомогательное оборудование, а также УСПД, необходимые для функционирования АИИС КУЭ МТ на энергообъекте, учитывают все системные требования, существенно облегчают проектирование, обеспечивая высокую готовность к монтажу и вводу в эксплуатацию.

НКУ значительно сокращают затраты и сроки монтажа и наладки всей системы на объекте, за счет предварительной стендовой отладки элементов системы на предприятии- изготовителе.

НКУ ШУЭ-МТ и ШУСПД-МТ рассчитаны для применения на объектах энергетики, промышленных предприятиях, а также в других организациях, осуществляющих взаиморасчеты с поставщиками или потребителями электроэнергии.

НКУ объединяют в себе отдельные компоненты автоматизированных систем контроля и учета электроэнергии (счетчики, преобразователи интерфейсов, мультиплексоры, защиты интерфейсов передачи данных, УСПД) в функционально законченные модули. Состав и назначение НКУ может варьироваться в широких пределах и определяется техническим заданием на проектирование и требованиями к системе АИИС КУЭ. На рисунке представлен общий вид варианта НКУ ШУЭ-МТ и ШУСПД-МТ.

slide2
Шкафы Учета Электроэнергии (ШУЭ-МТ)

НАЗНАЧЕНИЕ

Применения на объектах энергетики, промышленных предприятиях, а также в другихорганизациях, осуществляющих взаиморасчеты с поставщиками или потребителями электроэнергии.

  • В зависимости от требований НКУ ШУЭ-МТ выполняют следующие функции:
  • учет активной и реактивной энергии, измерение качества электроэнергии;
  • обвязка электросчетчиков в сеть по цифровому интерфейсу;
  • коммерческий/технический учет потребления электроэнергии и мощности;
  • возможность резервировать питание электросчетчиков;
  • климат-контроль и защита оборудования от пыли и влаги;
  • удобство монтажа, подключения и технического обслуживания при эксплуатации системы;
  • защиту от несанкционированного доступа и хищения оборудования.
slide3
Шкафы Учета Электроэнергии (ШУЭ-МТ)
  • ОСОБЕННОСТИ ИСПОЛНЕНИЯ
  • по количеству электросчетчиков– три основные типоразмера:
  • - до 2 электросчетчиков – размер 800х600х300;
  • - до 4 электросчетчиков – размер 1200х600х300;
  • - до 9 электросчетчиков – размер 2000х800х600.
  • по исполнению– напольное* или настенное;
  • по обслуживанию– одностороннее или двустороннее*;
  • по конструктиву передней двери– со смотровыми окошками, полностью стеклянная, полностью металлическая.
  • ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
  • автоматический климат-контроль внутри шкафа;
  • резервное питание электросчетчиков для оперативного опроса при отключении основного питания;
  • лампа подцветки шкафа;
  • защита от импульсных помех цифровых интерфейсов.
  • типы счетчиков – СЭТ-4ТМ, ПСЧ, А1800, СЕ304(303), Меркурий-233(230) и другие стандарта крепления – DIN;
  • гарантированная совместимость с другими основными шкафами ШУСПД-МТ и ШСС-МТ;
  • ограничение доступа к информацииметодом пломбирования всех составных элементов и закрытия шкафа на замок.
  • * - только для шкафов размером 2000х800х600
slide4
Шкафы Устройства Сбора и Передачи Данных (ШУСПД-МТ)

НАЗНАЧЕНИЕ

Сбор и хранение данных с первичных приборов учета. Применения на промышленных предприятиях с большим количеством приборов учета.

  • ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
  • сбор, обработка, накопление и хранение данных с различных счетчиков с цифровым интерфейсом;
  • синхронизация единого времени в системеи приборах;
  • контроль состояния выключателей (от датчиков);
  • прием сигналов от дискретных датчиков теле состояния или телеизмерения;
  • передача измеренных сигналов в цифровом виде на Master-устройство;
  • обеспечение единого времени абонентов сети;
  • климат-контроль и защита оборудования от пыли и влаги;
  • защита каналов передачи данных от импульсных помех;
  • обеспечение бесперебойного питания.
slide5
Шкафы Устройства Сбора и Передачи Данных (ШУСПД-МТ)
  • ОСОБЕННОСТИ ИСПОЛНЕНИЯ
  • по количеству электросчетчиков– до 128 счетчиков по одному порту RS422/485;
  • по исполнению– настенное, напольное*;
  • по обслуживанию– одностороннее или двустороннее*;
  • по конструктиву передней двери– со смотровыми окошками, полностью стеклянная, полностью металлическая.
  • Размеры ШУСПД-МТ – 600х1000х300.
  • ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
  • автоматический климат-контроль внутри шкафа;
  • обеспечение перебойного питания;
  • обеспечение единого времени в системе;
  • контроль состояния дискретных датчиков, с велением журнала событий;
  • защита от импульсных помех как цифровых интерфейсов, так и питания приборов;
  • лампа подцветки шкафа;
  • гарантированная совместимость с другими основными шкафами ШУЭ-МТ и ШСС-МТ;
  • ограничение доступа к информацииметодом пломбирования всех составных элементов и закрытия шкафа на замок.
  • * - по индивидуальному заказу
slide6
Шкафы Связи и Синхронизации (ШСС-МТ)

НАЗНАЧЕНИЕ

Передача информации на верхний уровень системы.

Сопряжение ШУЭ-МТ и ШУСПД-МТ с Сервером Баз Данных.

  • ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
  • передача информации со шкафа ШУЭ-МТ ;
  • передача информации со шкафа ШУСПД-МТ;
  • два канала связи, основной и резервный;
  • синхронизация единого времени в системеи приборах;
  • конвертация интерфейсов;
  • прямое подключение к Серверу Баз Данных;
  • различные варианты входных/выходных интерфейсов;
  • климат-контроль и защита оборудования от пыли и влаги;
  • защита каналов передачи данных от импульсных помех;
  • обеспечение бесперебойного питания.
slide7
Шкафы Связи и Синхронизации (ШСС-МТ)
  • ОСОБЕННОСТИ ИСПОЛНЕНИЯ
  • по исполнению– малогабаритный шкаф настенного исполнения;
  • по обслуживанию– одностороннее;
  • по конструктиву передней двери– полностью металлическая.
  • Размеры ШCС-МТ – 400х500х250.
  • ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
  • Автоматический климат-контроль внутри шкафа.
  • Обеспечение перебойного питания.
  • Обеспечение единого времени в системе.
  • Лампа подцветки шкафа.
  • Гарантированная совместимость с другими основными шкафами
  • ШУЭ-МТ и ШУСПД-МТ.
  • Удобство монтажа, подключения и технического обслуживания при эксплуатации системы.

* - по индивидуальному заказу

slide8
Низковольтные комплектные устройства (НКУ)
  • Использование ШУЭ-МТ и ШУСПД-МТ под конкретную систему АИИС КУЭ МТ позволяет заказчику получить:
  • полностью протестированное оборудованное АИИС КУЭ, встроенное в НКУ, соответствующее российским ГОСТ- ам;
  • гарантированную совместимость оборудования;
  • климат контроль и защиту оборудования от пыли и влаги;
  • удобство монтажа, подключения и технического обслуживания при эксплуатации системы;
  • защиту от несанкционированного доступа и хищения оборудования;
  • ограничение доступа к коммерческой информации.
  • Для построения двухуровневой архитектуры АИИС КУЭ (отсутствует УСПД) мы предлагаем вариант Шкафа Связи и Синхронизации (ШСС-МТ).
  • ШСС-МТ содержит следующие основные компоненты:
    • роутер GSM/GPRS/EDGE для организации связи с удаленным сервером;
    • Устройство Синхронизации Системного Времени (УССВ) ГЛОНАС/GPS , как источник эталонного времени в системе;
    • вспомогательные элементы гарантированного энергопитания шкафа.
slide9
Низковольтные комплектные устройства (НКУ)
  • Конструкция крепления счетчиков и других элементов обеспечивает возможность удобной установки и съема с лицевой стороны.
  • В ШУЭ-МТ предусмотрена организация подводки измерительных цепей тока и напряжения, а также информационных цепей и цепей резервного питания, выполненных в гофрированных пластиковых рукавах через гермовводы в нижней части шкафов.
  • Для визуального считывания показаний с дисплеев счетчиков предусмотрено наличие окон в двери ШУЭ-МТ, либо использование в конструкции шкафа прозрачной лицевой двери.
  • Имеется индикация напряжений подводимых к ШУЭ-МТ, в том числе напряжения резервного питания.
  • ШУЭ-МТ имеет прочную механическую конструкцию и обеспечивает защиту от внешних электрических и магнитных помех.
  • Оболочка ШУЭ-МТ изготавливается из металла, стойкого к воздействию коррозии, с возможным сочетанием с другими несгораемыми и трудно сгораемыми материалами.
  • Предусмотрено стационарное утепление счетчиков в ШУЭ-МТ посредством нагревательного элемента с термостатированием, для обеспечения внутри шкафа положительной температуры, но не выше +20°С.
  • Конструкция ШУЭ-МТ предусматривает защиту от несанкционированного доступа (механизм запирания) и устройство пломбирования дверцы в закрытом положении.
  • Питание дополнительного оборудования ШУЭ-МТ должно осуществляться от внешнего источника питания напряжением 220 В/ 50 Гц, + 20%, а также резервного питания от источника 220 В постоянного тока.
slide10
Низковольтные комплектные устройства (НКУ)

В состав оборудования НКУ ШУСПД входит УСПД ТК16L.31, которое поддерживает протоколы следующих счетчиков

НКУ ШУСПД-МТ обеспечивает возможность считывания данных различного типа.

Тип данных определяется исходя из технического возможностей счетчиковвходящих в состав ШУЭ-МТ.

Изделие обеспечивает возможность хранения данных об электропотреблении (профиль нагрузки счетчиков), не менее 4 лет.

slide11
Низковольтные комплектные устройства (НКУ)

Кроме УСПД, ШУСПД-МТ содержит Устройство синхронизации системного времени (УССВ) типа РСТВ-01-01.

РСТВ-01-01 является базовым элементом для построения хронометрических систем и систем синхронизации времени, обеспечивает точное единое время абонентов сети по эталонной шкале времени UTC (SU), обеспечивает регистрацию даты и времени событий в АИИС КУЭ МТ.

УССВ предназначено для приема эталонных сигналов частоты и времени, передаваемых радиостанцией РБУ/РТЗ или спутниковой системой ГЛОНАСС/GPS и выдачи информации о времени в объеме, соответствующем ГОСТ 8.515-84. Информация о времени передается через разъем (далее - порт) Ethernet по протоколу NTP, и разъемы (порты) RS-232 и RS-422-1, RS-422-2 в формате пакета GPRMC.

УССВ РСТВ-01-01метрологическиповерено и используется в АИИС КУЭ МТ, как источник эталонного времени.

slide12
Низковольтные комплектные устройства (НКУ)
  • Соответствие ГОСТ и стандартам
  • НКУ соответствуют классу I по ГОСТ 61140-2000 по безопасности эксплуатации и способу защиты от поражения электрическим током;
  • по безопасности эксплуатации НКУ удовлетворяют требованиям ГОСТ 22261-94, ГОСТ 26104-89;
  • по устойчивости к климатическим воздействиям НКУ относятся к группе 4 по ГОСТ 22261-94;
  • по условиям климатического исполнения НКУ относится к категории УХЛ 3.1 для внутренней установки и к категории УХЛ 1.1 для наружной установки в соответствии с ГОСТ 15150-69;
  • требования к эксплуатация НКУ в условиях холодного климата устанавливаются по согласованию между изготовителем и потребителем;
  • НКУ имеют шкафное исполнение с защитой IP 54 для внутренней установки и IP-65 - для наружной (IEC 529 – Российский ГОСТ 14254-96).;
  • НКУ соответствуют степени загрязнения окружающей среды вне шкафа 3, а внутри шкафа 1 по ГОСТ 51321.1-2007;
  • нормы напряжения индустриальных радиопомех на сетевых зажимах НКУ соответствуют классу Б по ГОСТ Р 51318.22-99;
  • по устойчивости к помехам НКУ соответствуют п.7.5.2-7.5.8 ГОСТ 52320-2005;
  • оболочки НКУ обладает стойкостью к механическим ударам энергией 0,25 Дж согласно ГОСТ 51778-2001.
