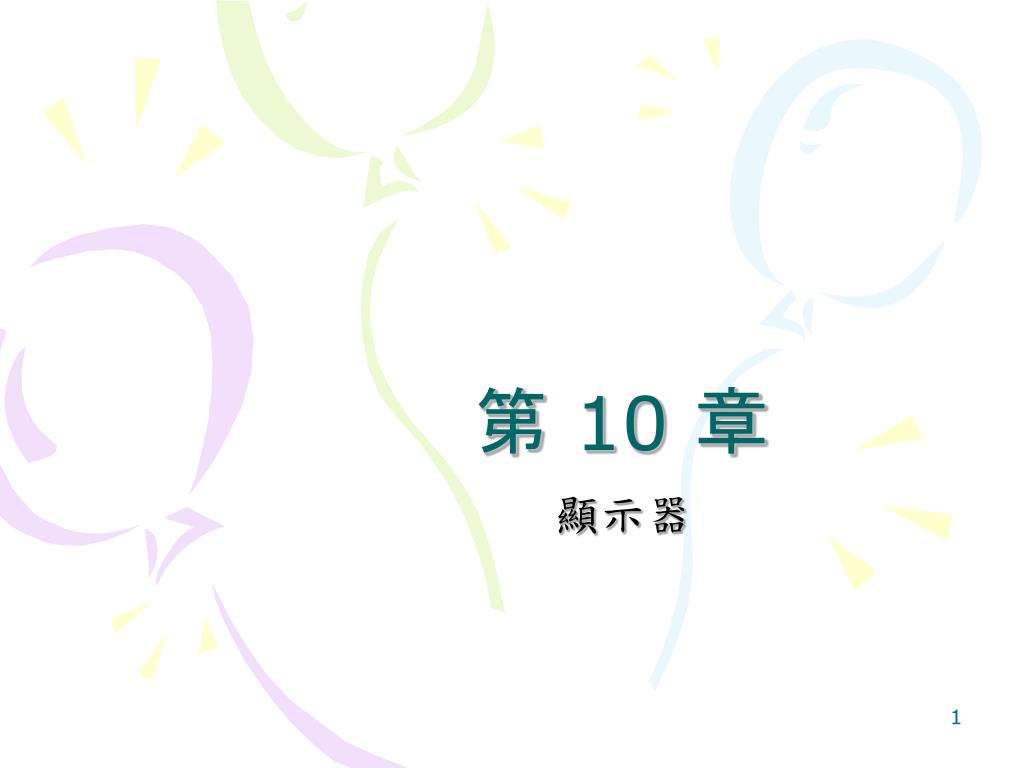

  1. 第 10 章 顯示器

  2. 本章提要 • 顯示器的分類 • 顯示器的規格 • 選購建議 • LCD 壞點測試法

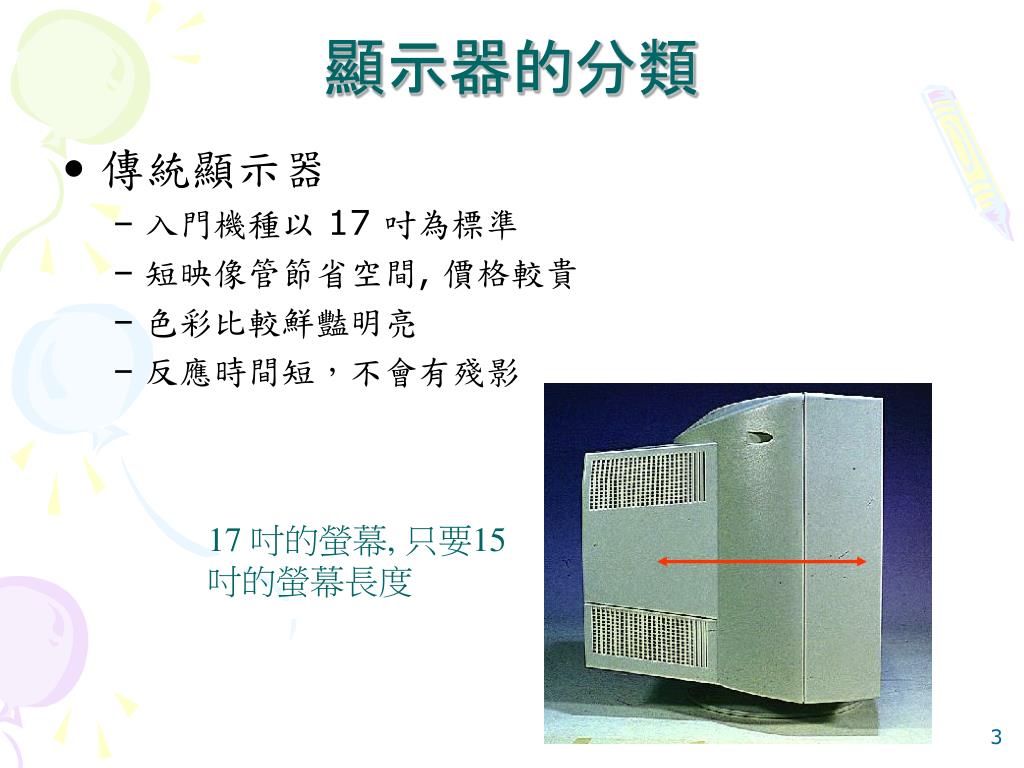

  3. 顯示器的分類 • 傳統顯示器 • 入門機種以 17 吋為標準 • 短映像管節省空間, 價格較貴 • 色彩比較鮮豔明亮 • 反應時間短，不會有殘影 17 吋的螢幕, 只要15吋的螢幕長度

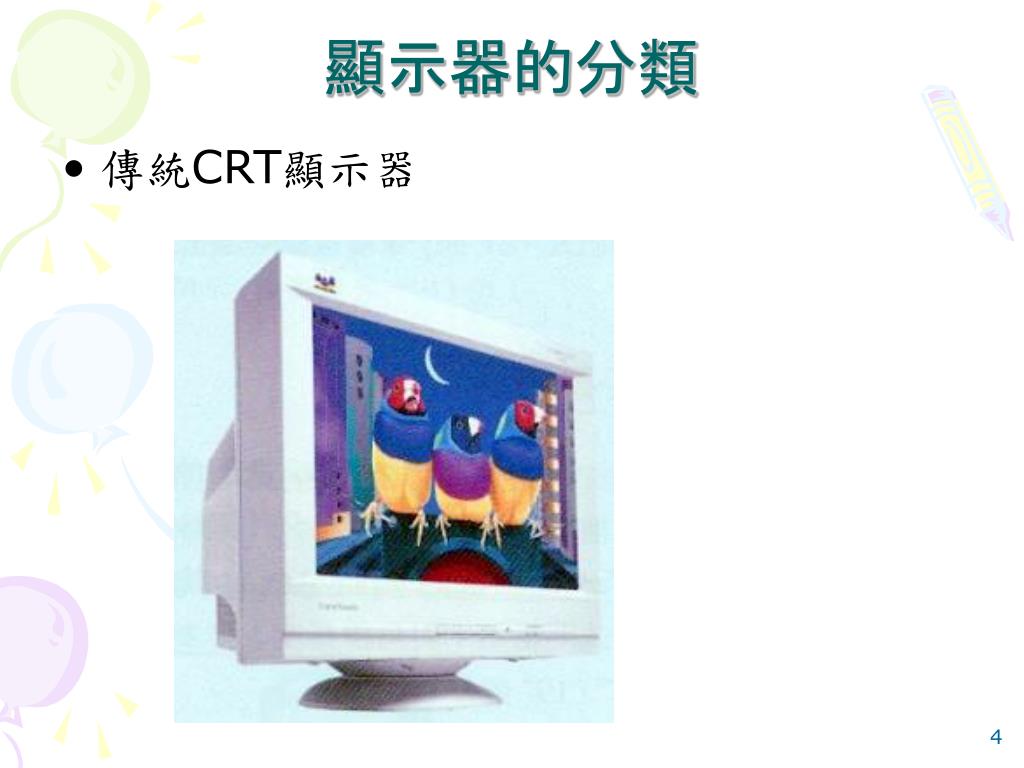

  4. 顯示器的分類 • 傳統CRT顯示器

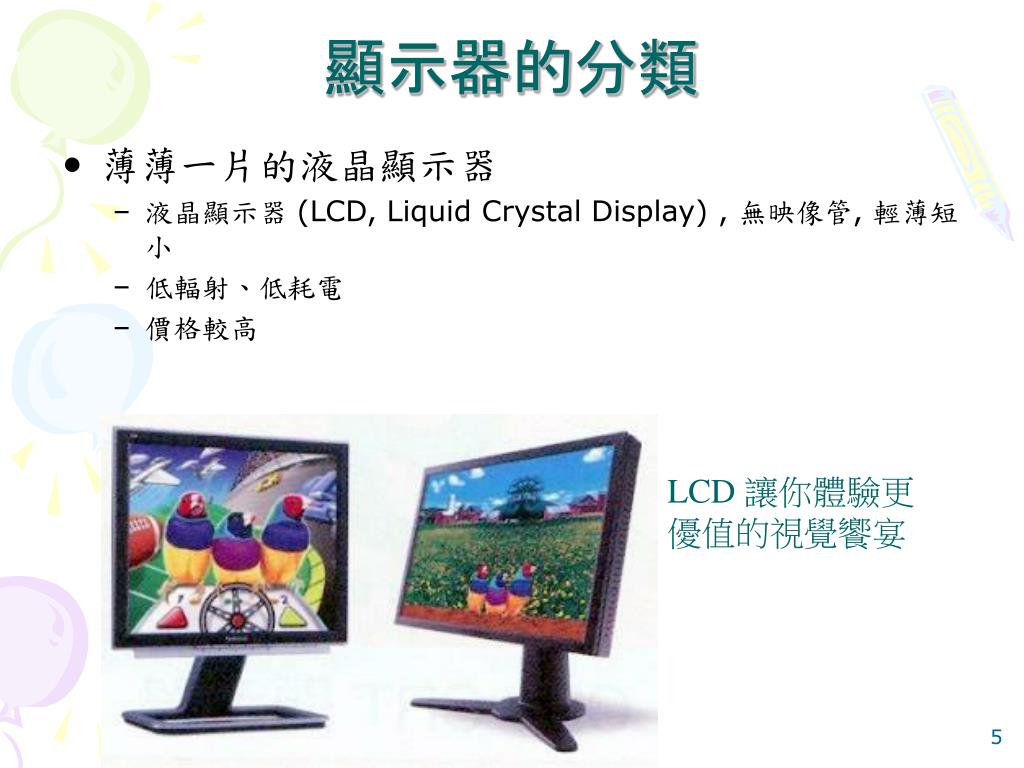

  5. 顯示器的分類 • 薄薄一片的液晶顯示器 • 液晶顯示器 (LCD, Liquid Crystal Display) , 無映像管, 輕薄短小 • 低輻射、低耗電 • 價格較高 LCD 讓你體驗更優值的視覺饗宴

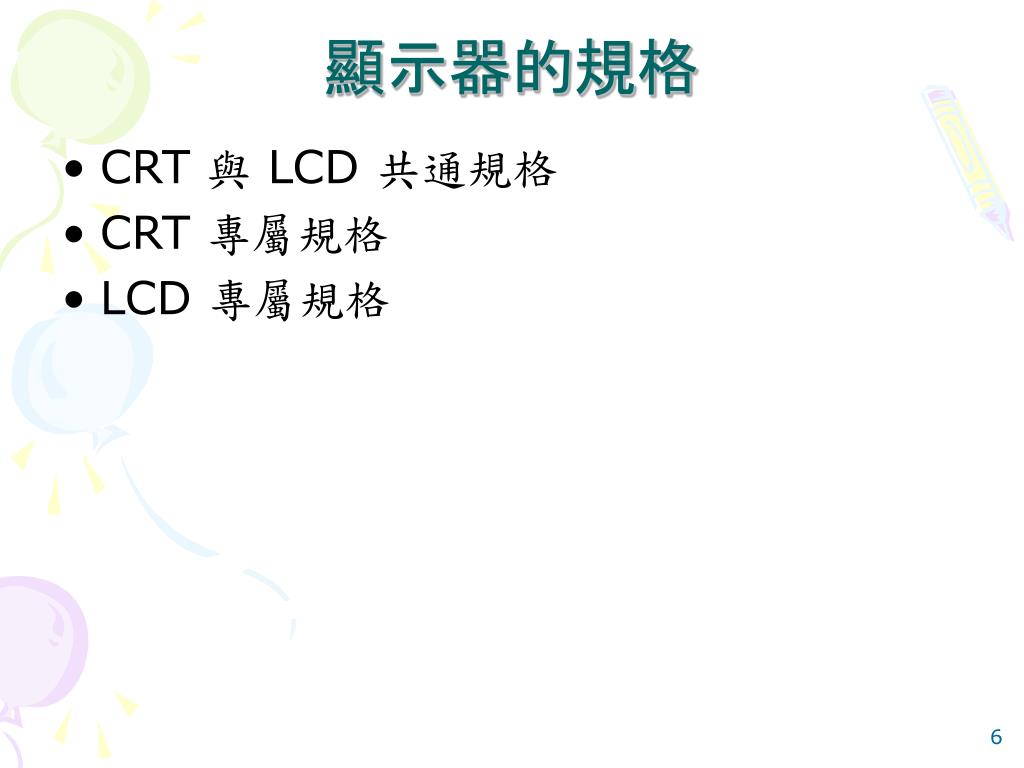

  6. 顯示器的規格 • CRT 與 LCD 共通規格 • CRT 專屬規格 • LCD 專屬規格

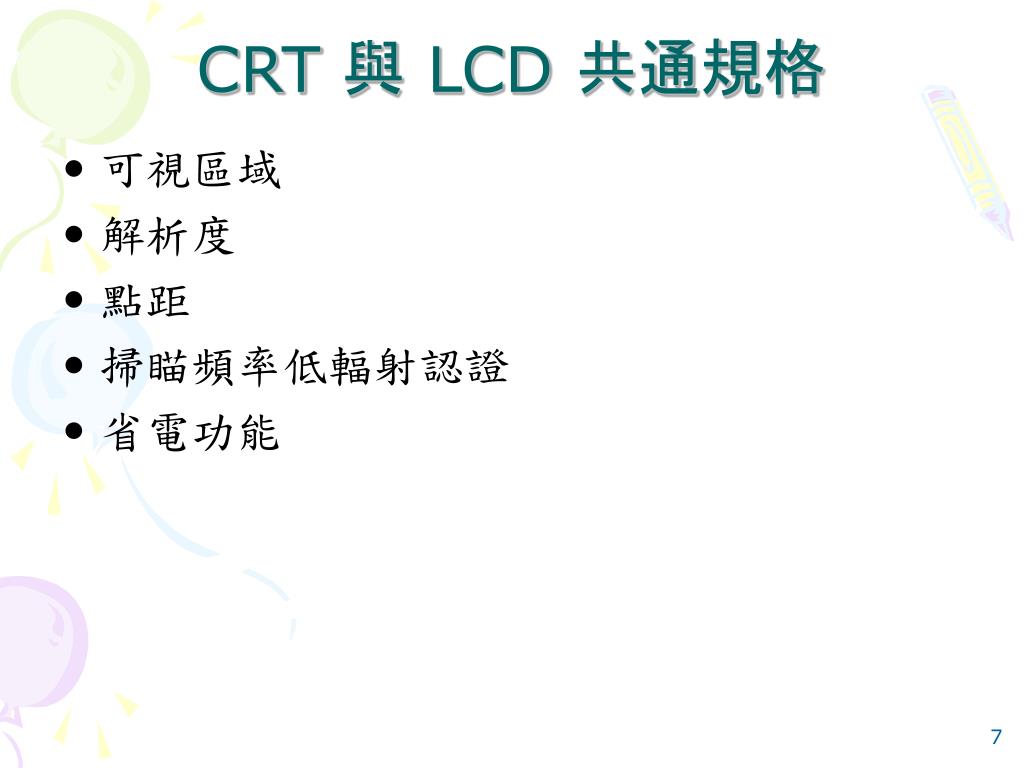

  7. CRT 與 LCD 共通規格 • 可視區域 • 解析度 • 點距 • 掃瞄頻率低輻射認證 • 省電功能

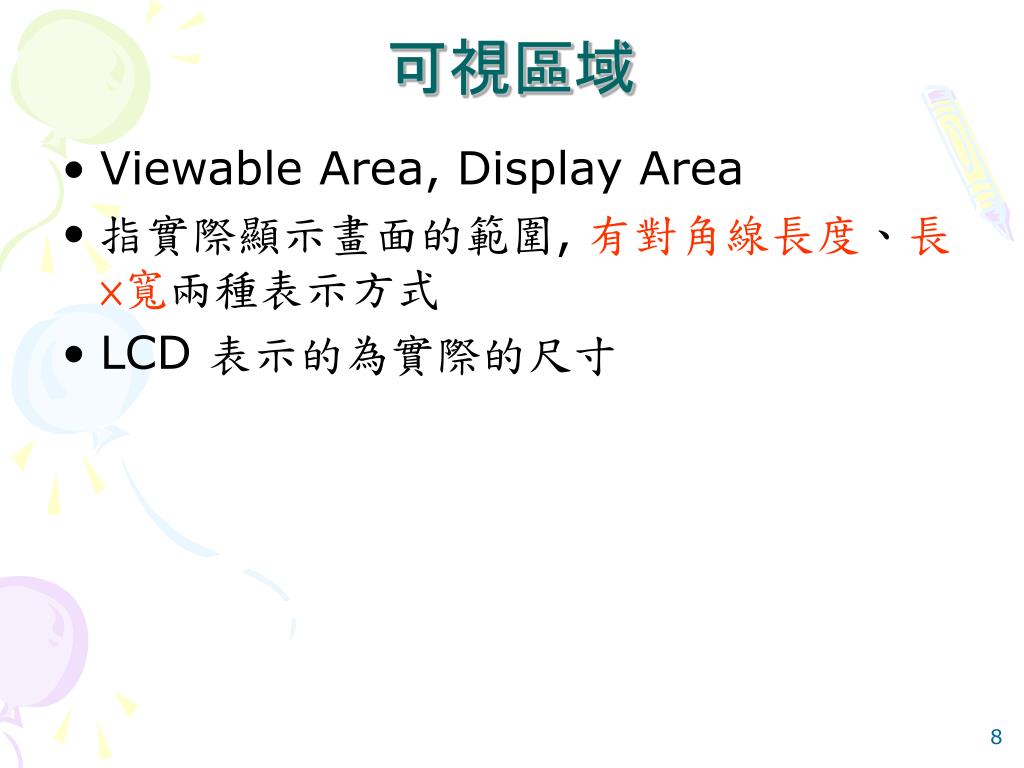

  8. 可視區域 • Viewable Area, Display Area • 指實際顯示畫面的範圍, 有對角線長度、長×寬兩種表示方式 • LCD 表示的為實際的尺寸

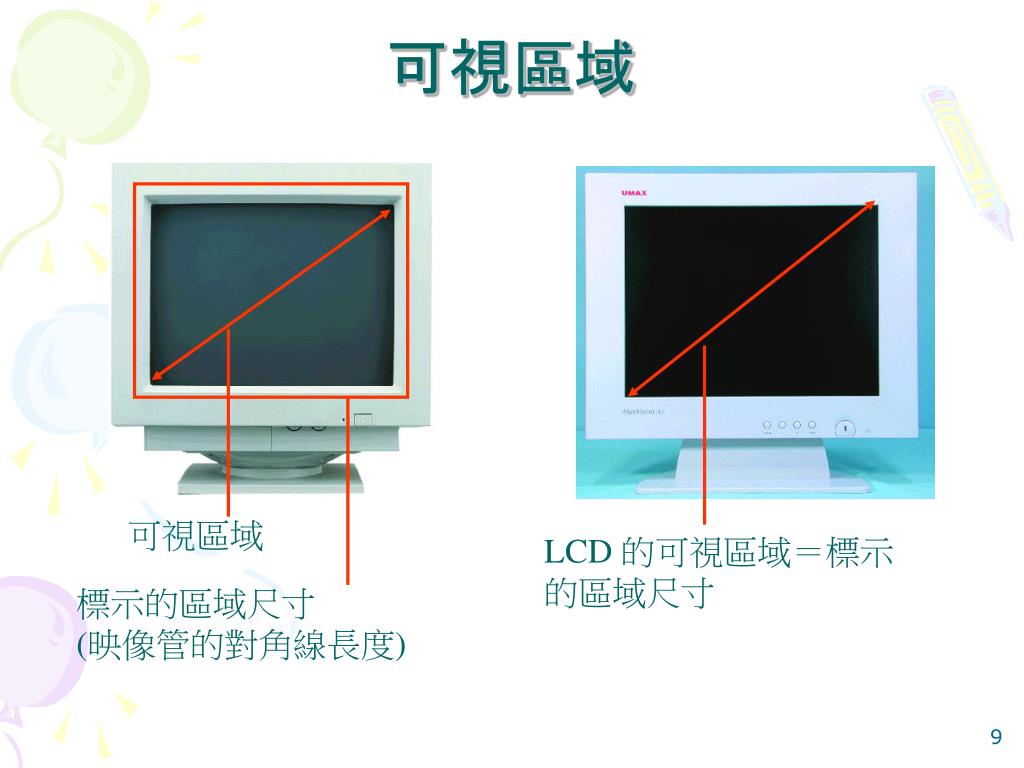

  9. 可視區域 可視區域 LCD 的可視區域＝標示的區域尺寸 標示的區域尺寸 (映像管的對角線長度)

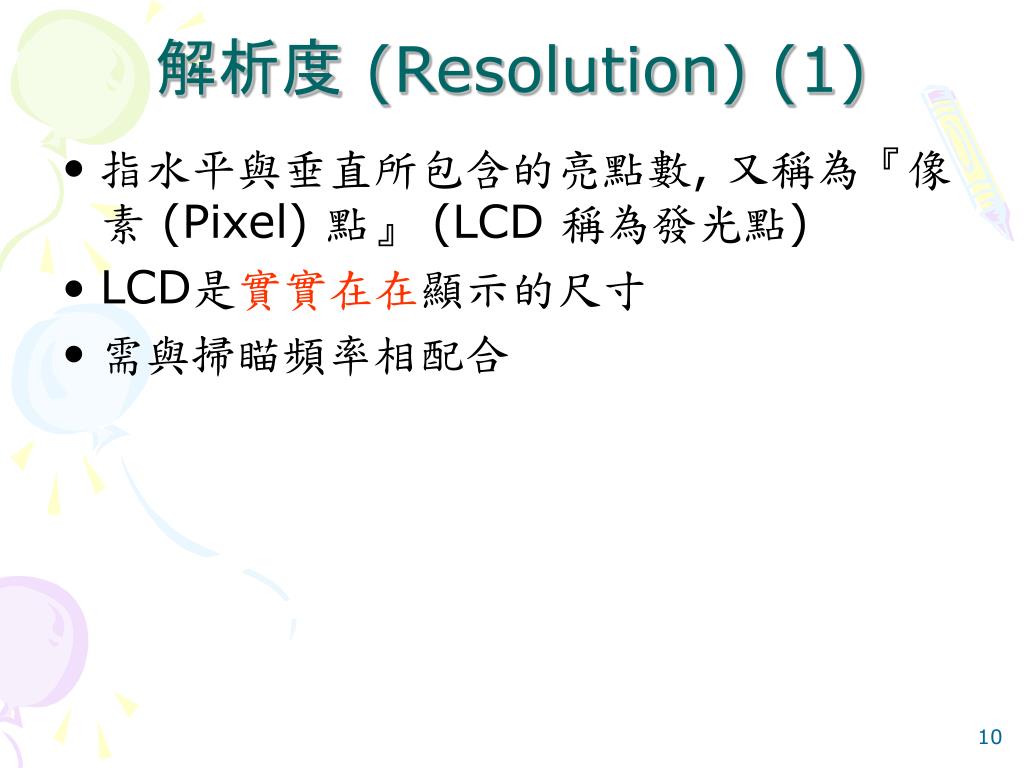

  10. 解析度 (Resolution) (1) • 指水平與垂直所包含的亮點數, 又稱為『像素 (Pixel) 點』 (LCD 稱為發光點) • LCD是實實在在顯示的尺寸 • 需與掃瞄頻率相配合

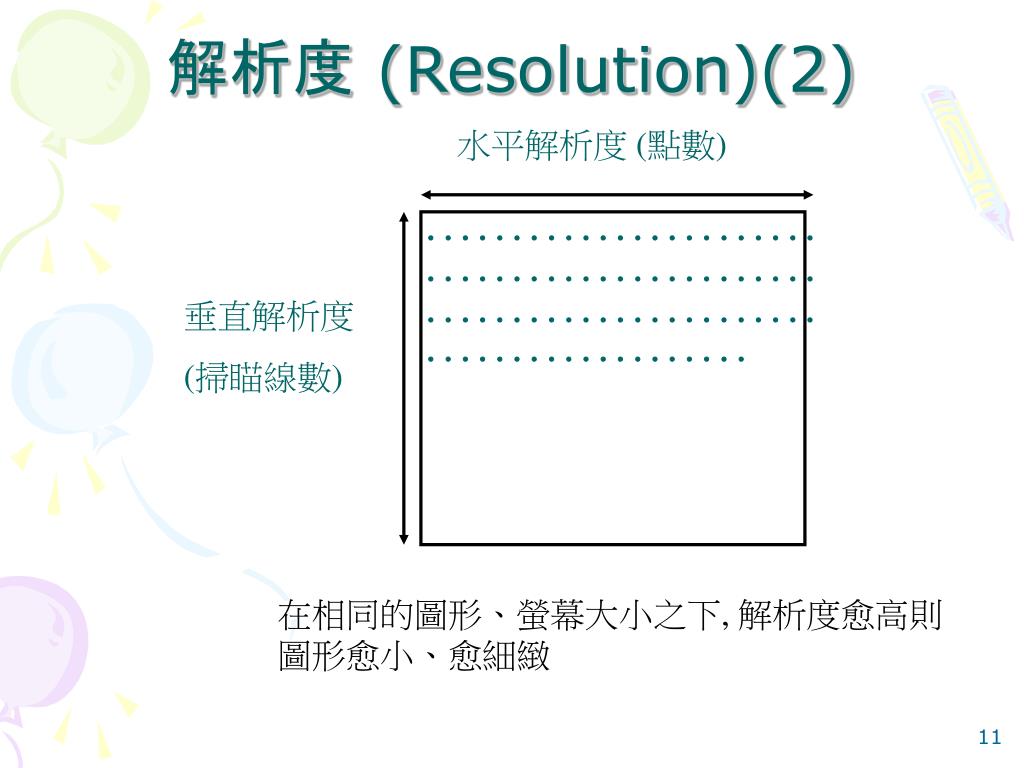

  11. 水平解析度 (點數) ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 垂直解析度 (掃瞄線數) 解析度 (Resolution)(2) 在相同的圖形、螢幕大小之下, 解析度愈高則圖形愈小、愈細緻

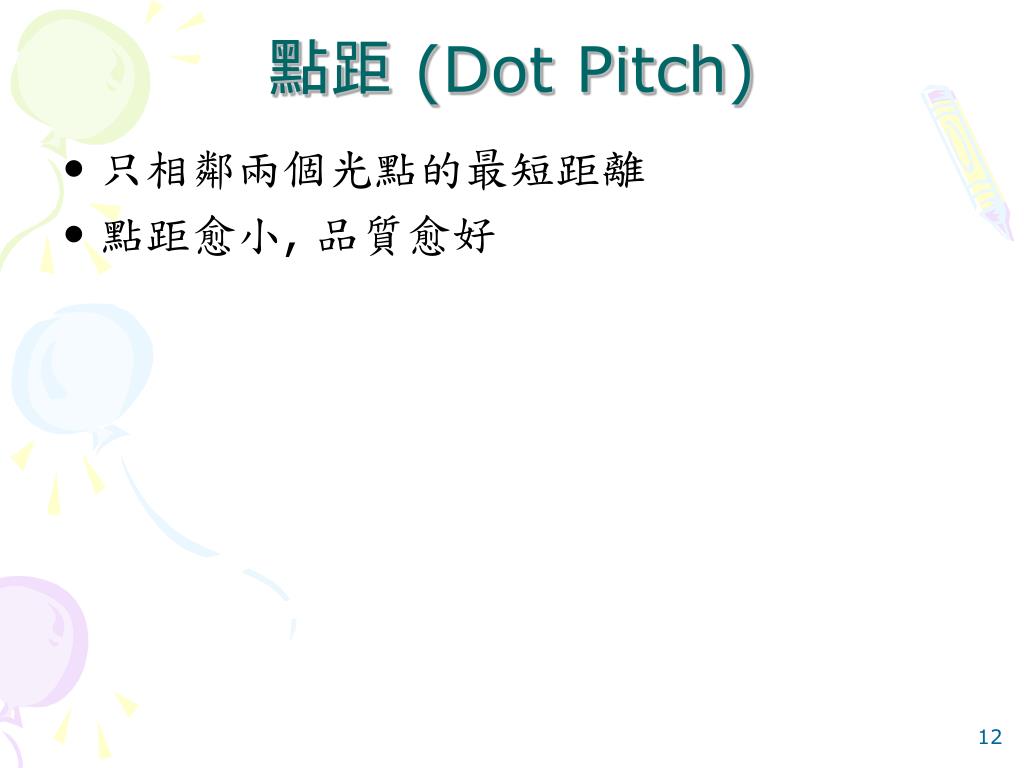

  12. 點距 (Dot Pitch) • 只相鄰兩個光點的最短距離 • 點距愈小, 品質愈好

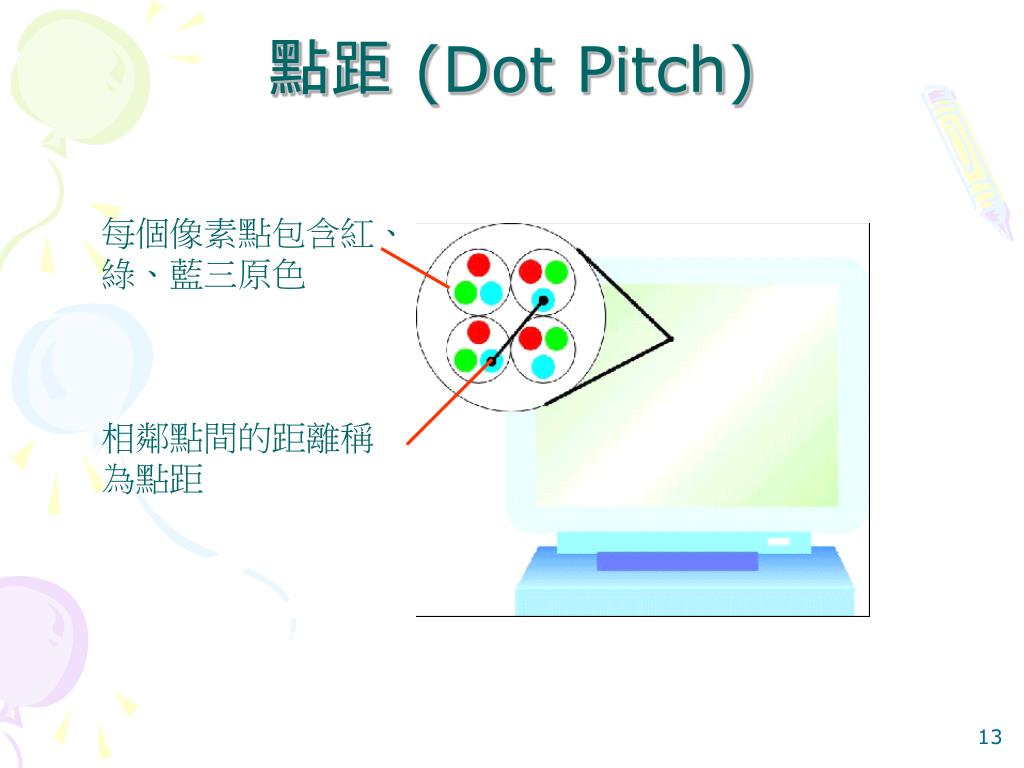

  13. 點距 (Dot Pitch) 每個像素點包含紅、綠、藍三原色 相鄰點間的距離稱為點距

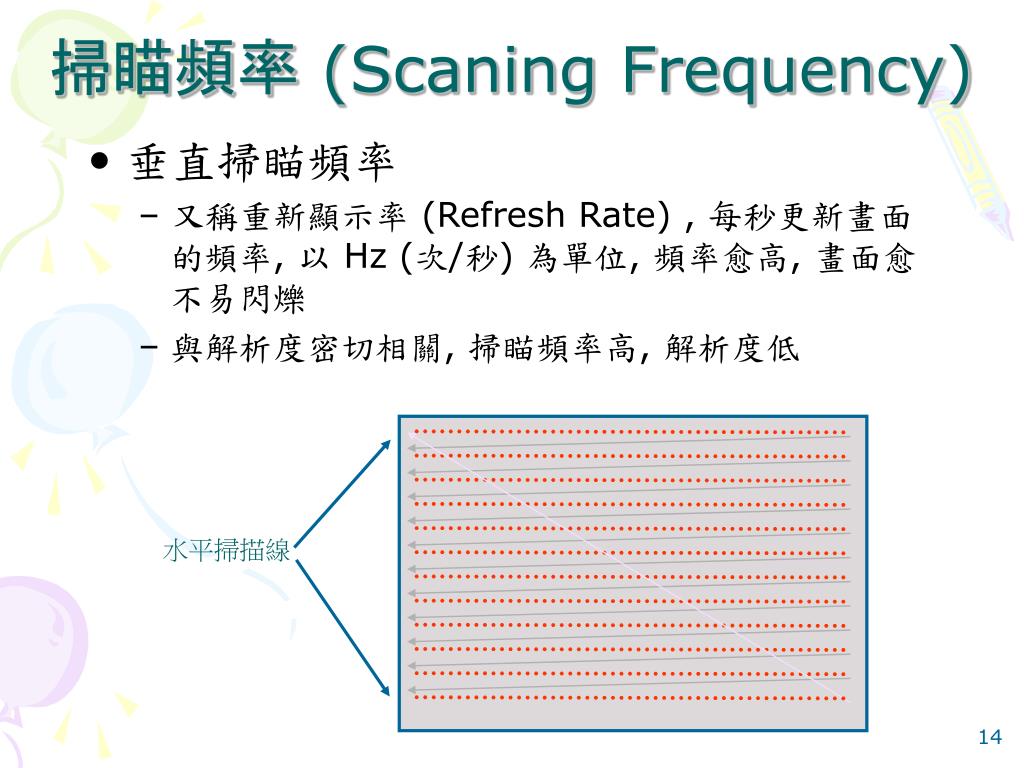

  14. 水平掃描線 掃瞄頻率 (Scaning Frequency) • 垂直掃瞄頻率 • 又稱重新顯示率 (Refresh Rate) , 每秒更新畫面的頻率, 以 Hz (次/秒) 為單位, 頻率愈高, 畫面愈不易閃爍 • 與解析度密切相關, 掃瞄頻率高, 解析度低

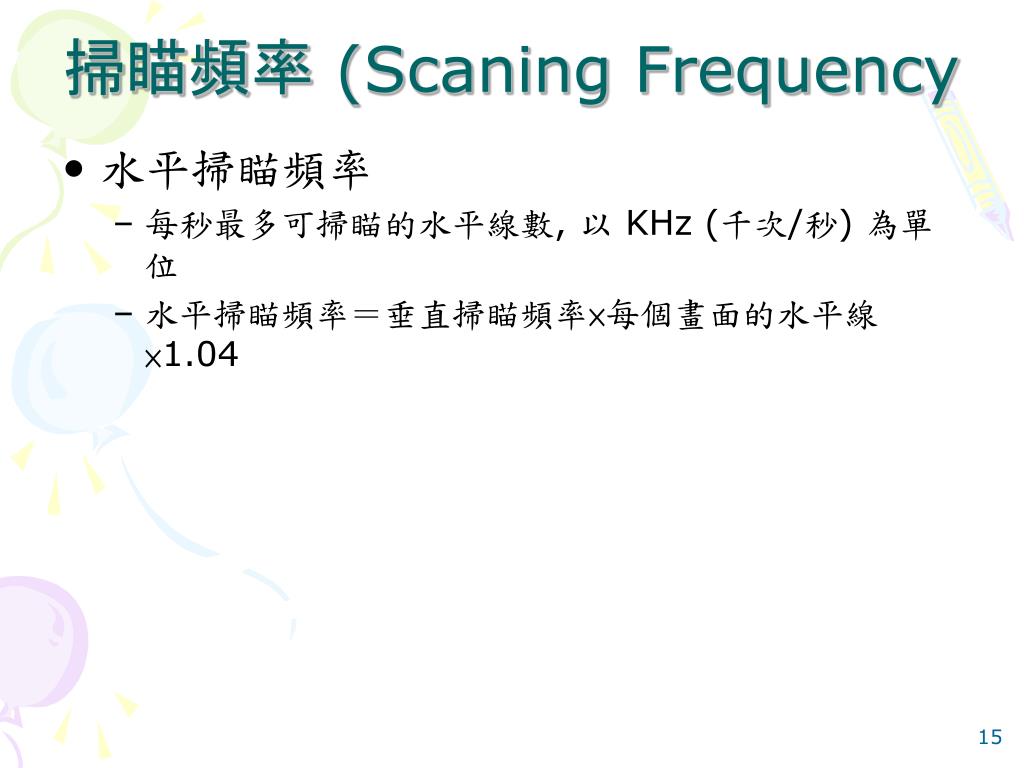

  15. 掃瞄頻率 (Scaning Frequency • 水平掃瞄頻率 • 每秒最多可掃瞄的水平線數, 以 KHz (千次/秒) 為單位 • 水平掃瞄頻率＝垂直掃瞄頻率×每個畫面的水平線×1.04

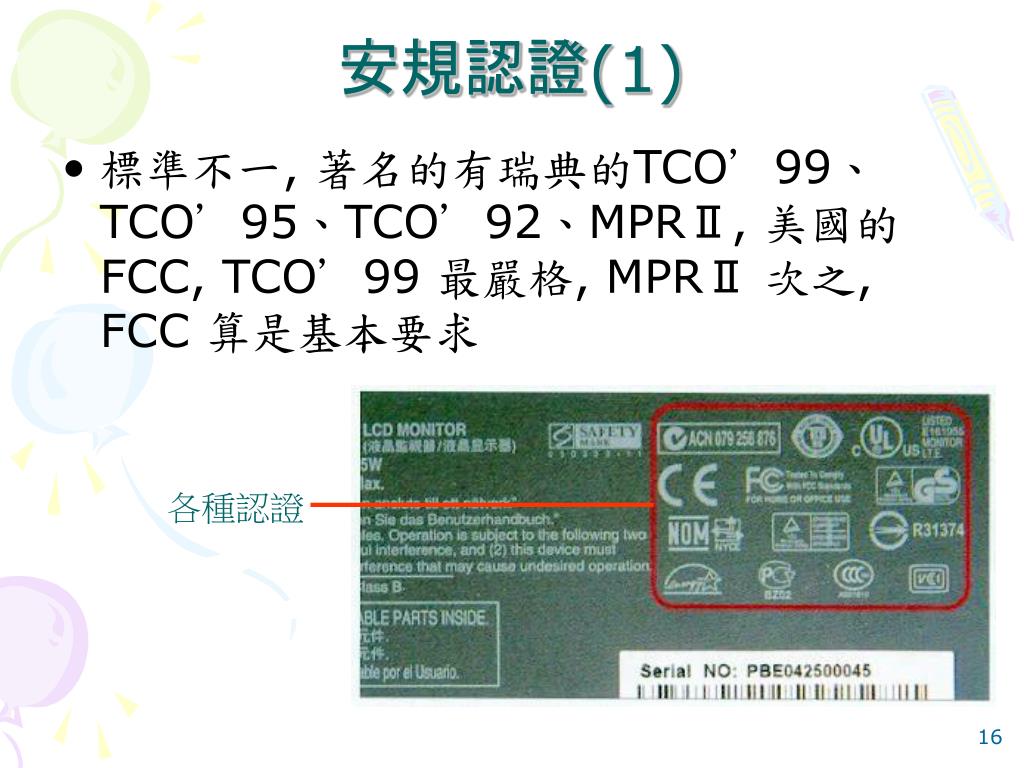

  16. 安規認證(1) • 標準不一, 著名的有瑞典的TCO’99、TCO’95、TCO’92、MPRⅡ, 美國的 FCC, TCO’99 最嚴格, MPRⅡ 次之, FCC 算是基本要求 各種認證

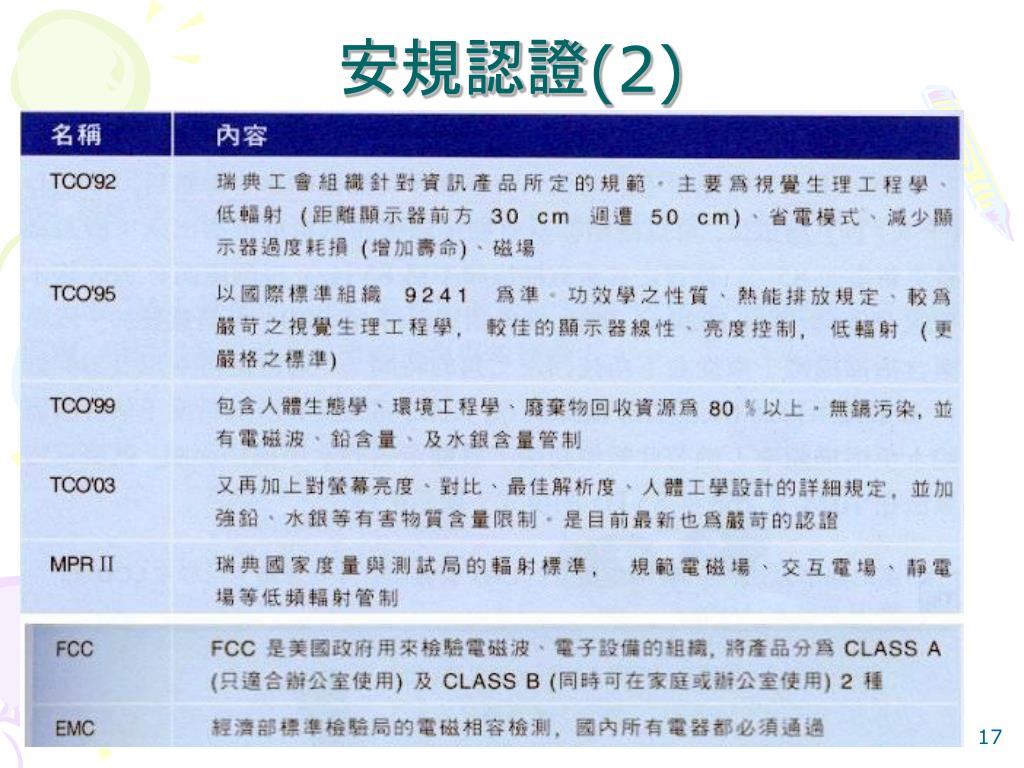

  17. 安規認證(2)

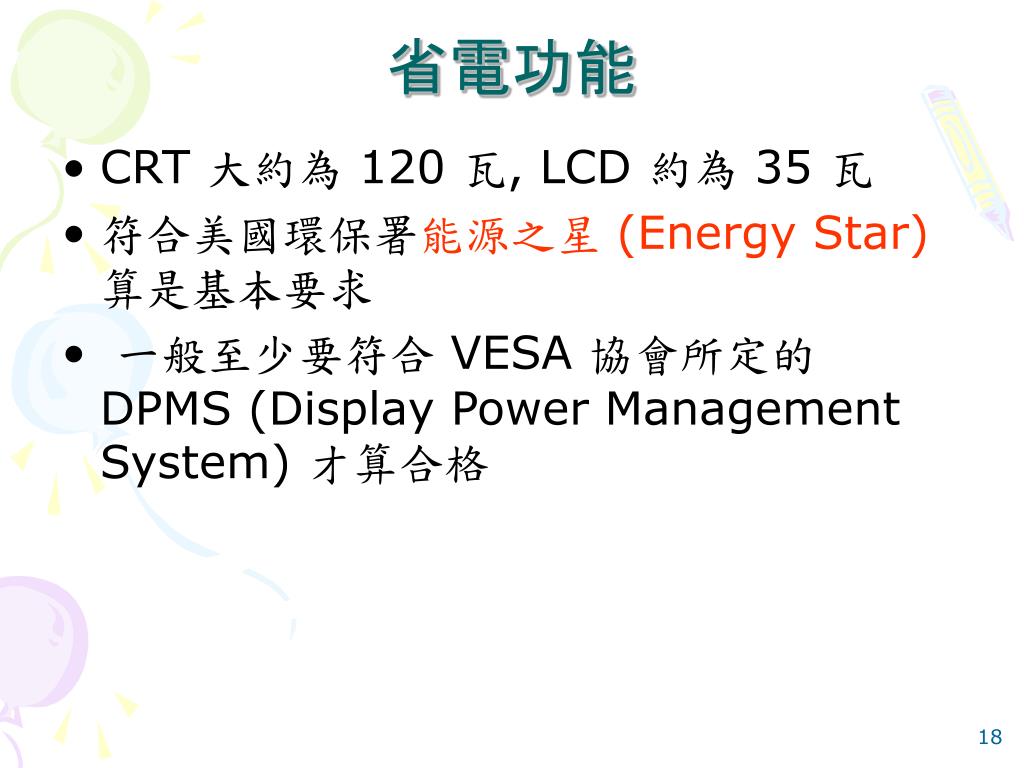

  18. 省電功能 • CRT 大約為 120 瓦, LCD 約為 35 瓦 • 符合美國環保署能源之星 (Energy Star)算是基本要求 • 一般至少要符合 VESA 協會所定的 DPMS (Display Power Management System) 才算合格

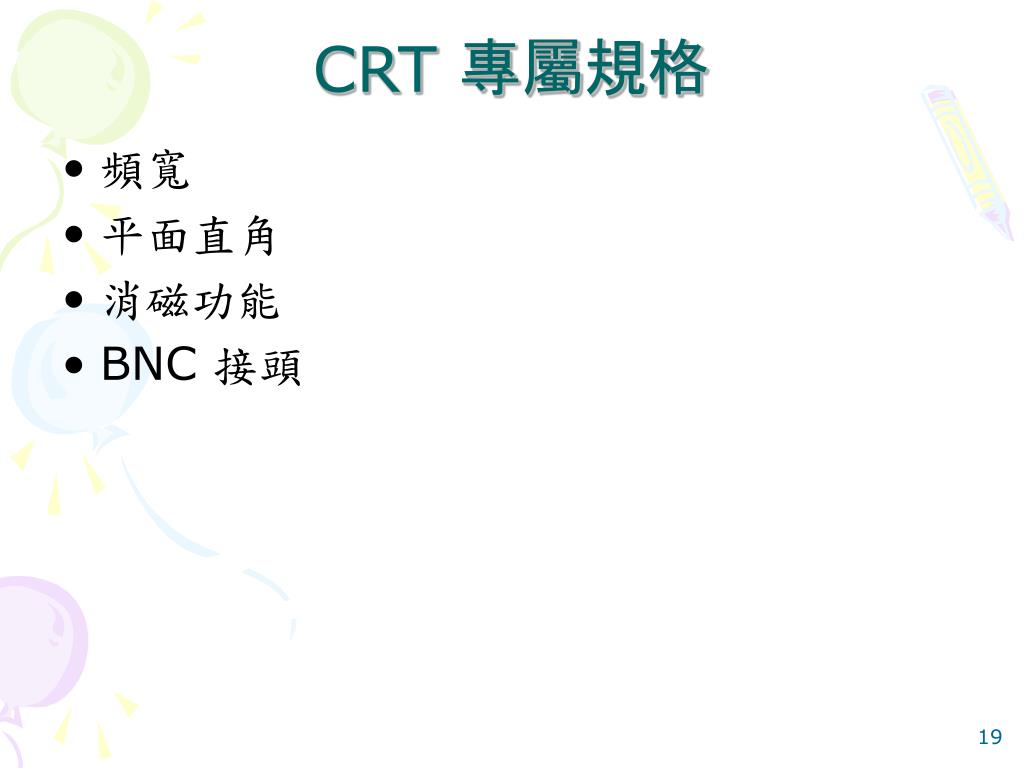

  19. CRT 專屬規格 • 頻寬 • 平面直角 • 消磁功能 • BNC 接頭

  20. 頻寬 (Bandwidth) • 每秒打出的光點數 • 頻寬夠高, 更新率與解析度才能一起提升

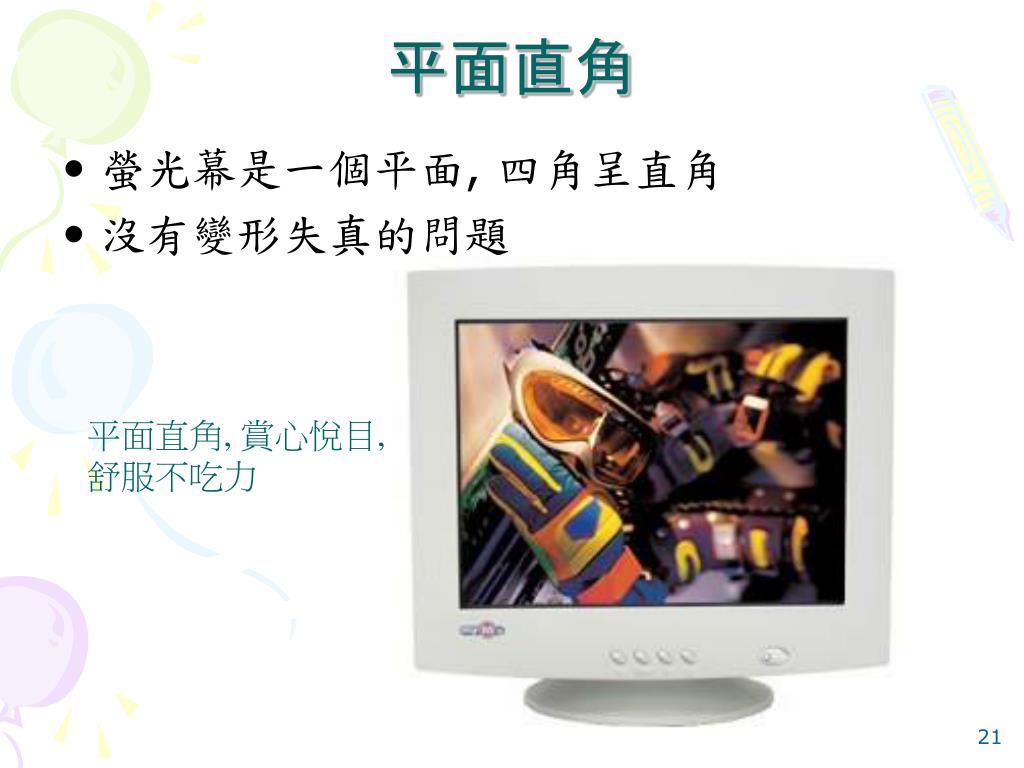

  21. 平面直角 • 螢光幕是一個平面, 四角呈直角 • 沒有變形失真的問題 平面直角, 賞心悅目, 舒服不吃力

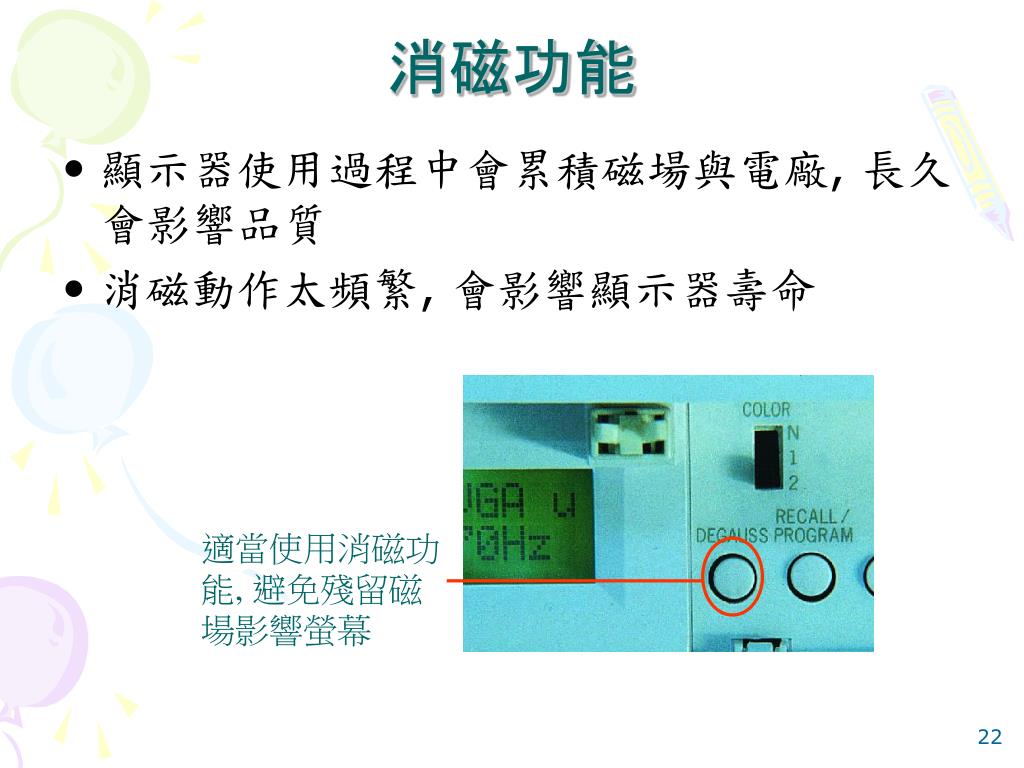

  22. 消磁功能 • 顯示器使用過程中會累積磁場與電廠, 長久會影響品質 • 消磁動作太頻繁, 會影響顯示器壽命 適當使用消磁功能, 避免殘留磁場影響螢幕

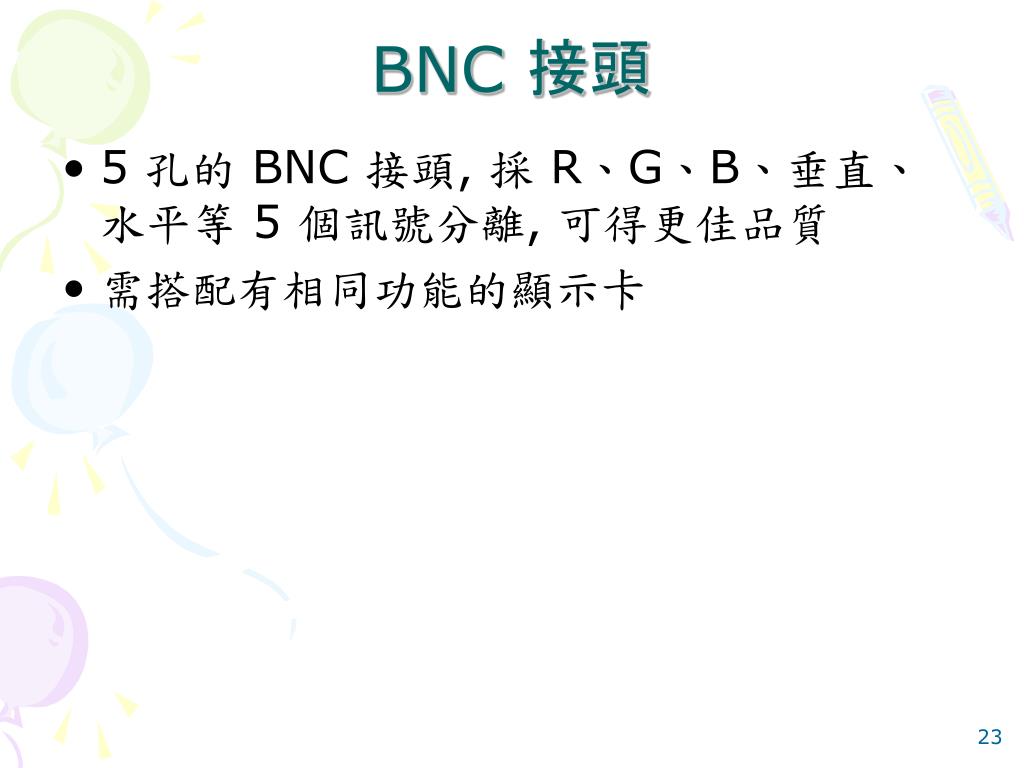

  23. BNC 接頭 • 5 孔的 BNC 接頭, 採 R、G、B、垂直、水平等 5 個訊號分離, 可得更佳品質 • 需搭配有相同功能的顯示卡

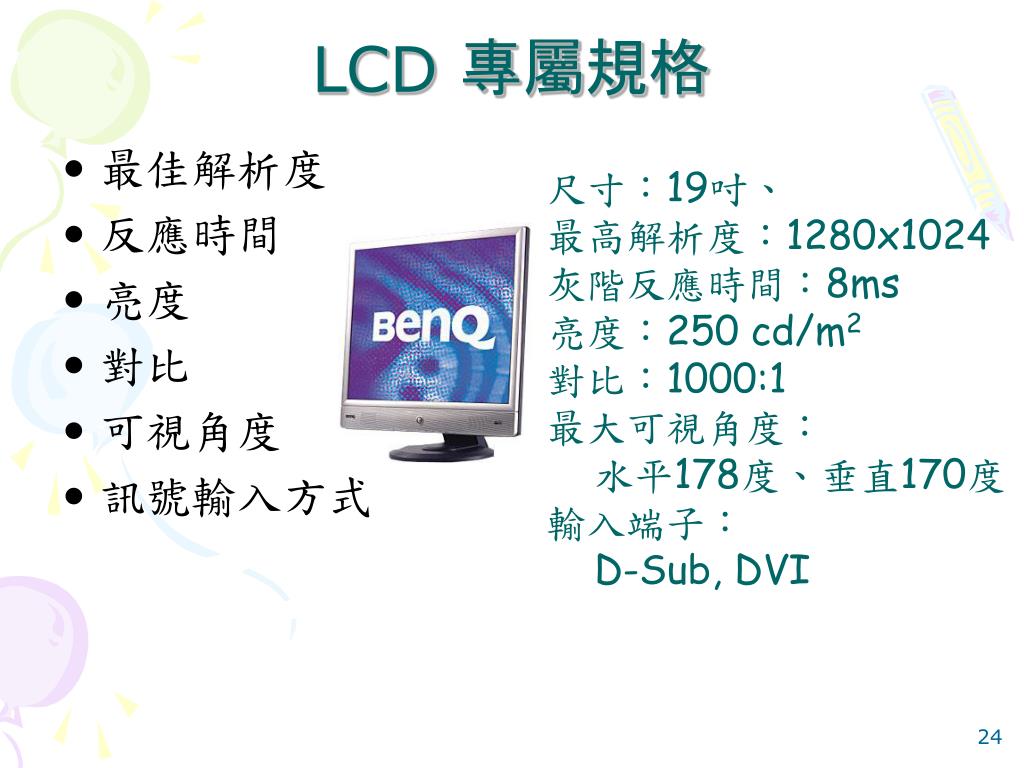

  24. LCD 專屬規格 • 最佳解析度 • 反應時間 • 亮度 • 對比 • 可視角度 • 訊號輸入方式 尺寸：19吋、 最高解析度：1280x1024 灰階反應時間：8ms 亮度：250 cd/m2 對比：1000:1 最大可視角度： 水平178度、垂直170度 輸入端子： D-Sub, DVI

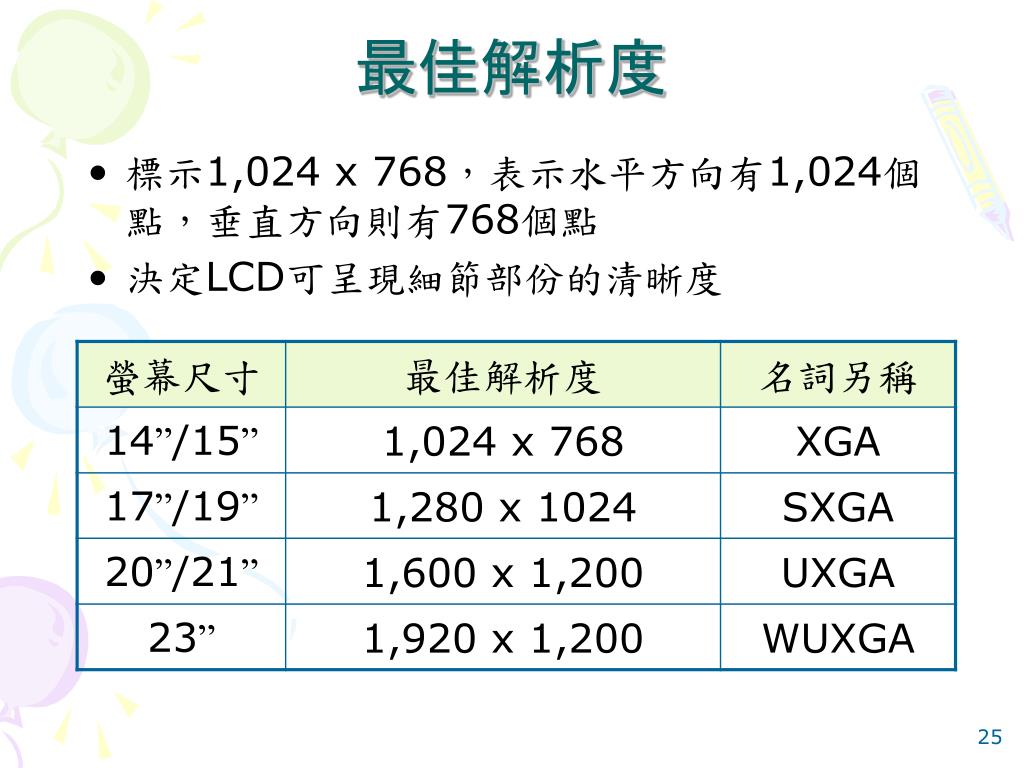

  25. 最佳解析度 • 標示1,024 x 768，表示水平方向有1,024個點，垂直方向則有768個點 • 決定LCD可呈現細節部份的清晰度

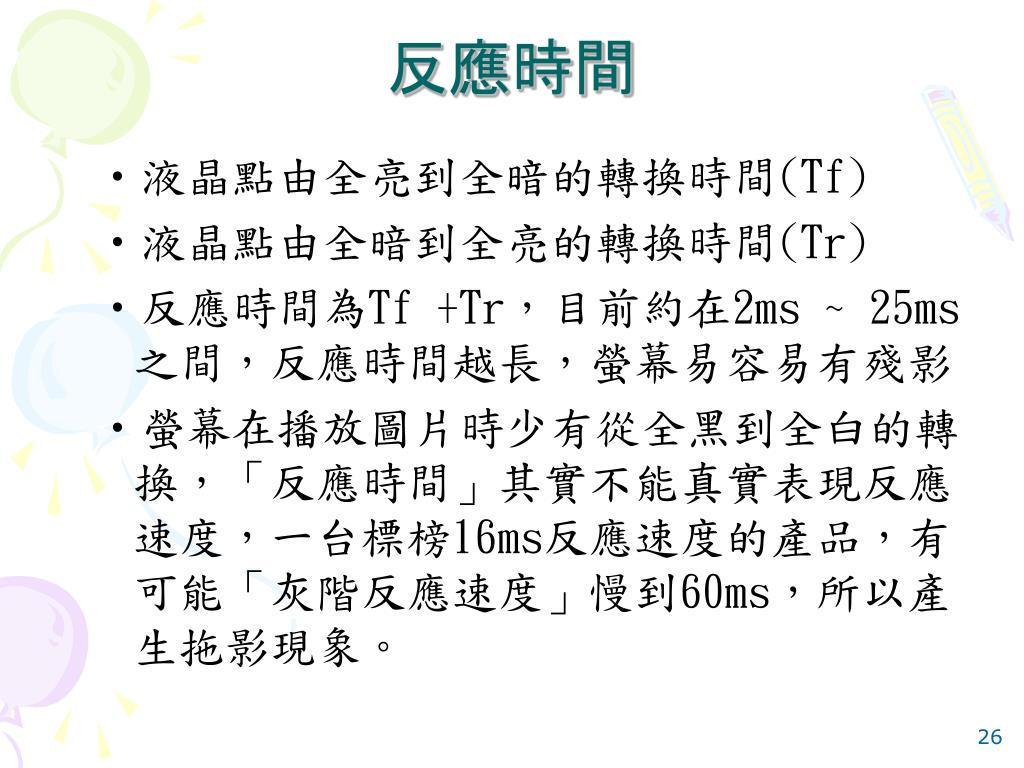

  26. 反應時間 • 液晶點由全亮到全暗的轉換時間(Tf) • 液晶點由全暗到全亮的轉換時間(Tr) • 反應時間為Tf +Tr，目前約在2ms ~ 25ms之間，反應時間越長，螢幕易容易有殘影 • 螢幕在播放圖片時少有從全黑到全白的轉換，「反應時間」其實不能真實表現反應速度，一台標榜16ms反應速度的產品，有可能「灰階反應速度」慢到60ms，所以產生拖影現象。

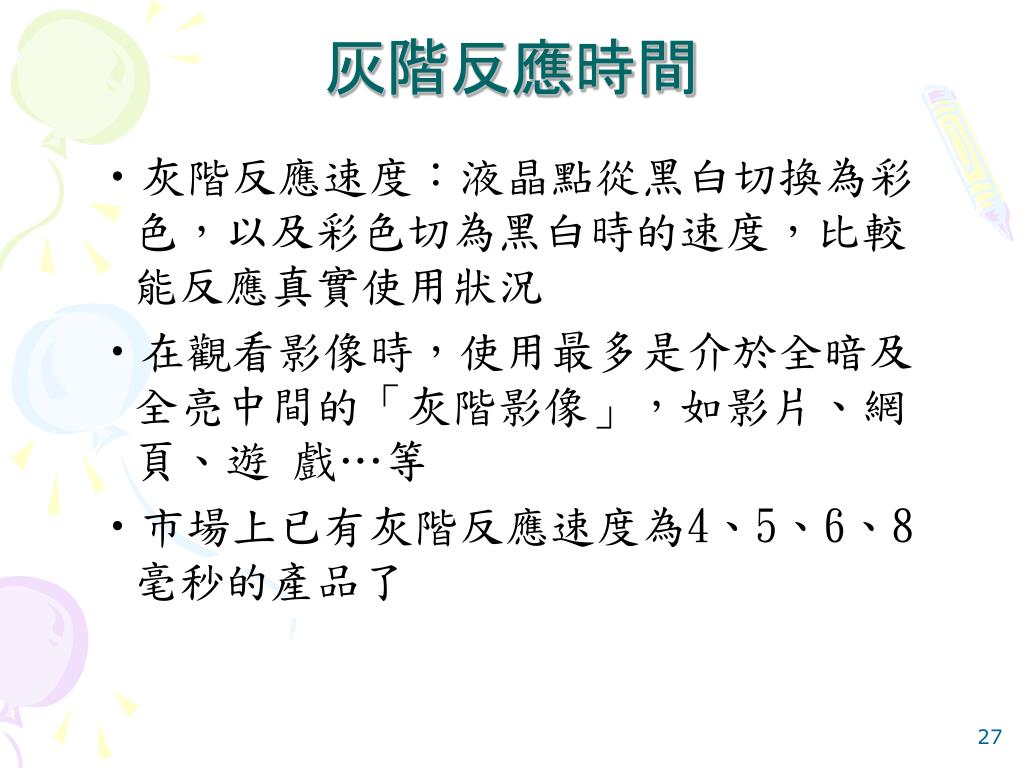

  27. 灰階反應時間 • 灰階反應速度：液晶點從黑白切換為彩色，以及彩色切為黑白時的速度，比較能反應真實使用狀況 • 在觀看影像時，使用最多是介於全暗及全亮中間的「灰階影像」，如影片、網頁、遊 戲…等 • 市場上已有灰階反應速度為4、5、6、8毫秒的產品了

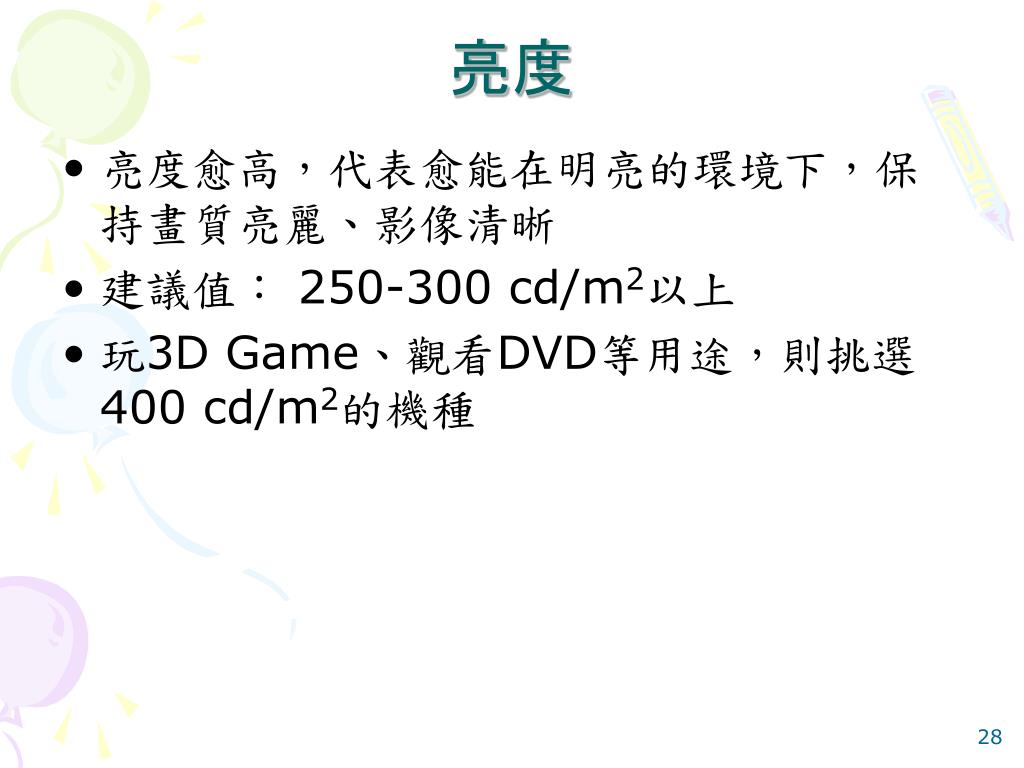

  28. 亮度 • 亮度愈高，代表愈能在明亮的環境下，保持畫質亮麗、影像清晰 • 建議值： 250-300 cd/m2以上 • 玩3D Game、觀看DVD等用途，則挑選400 cd/m2的機種

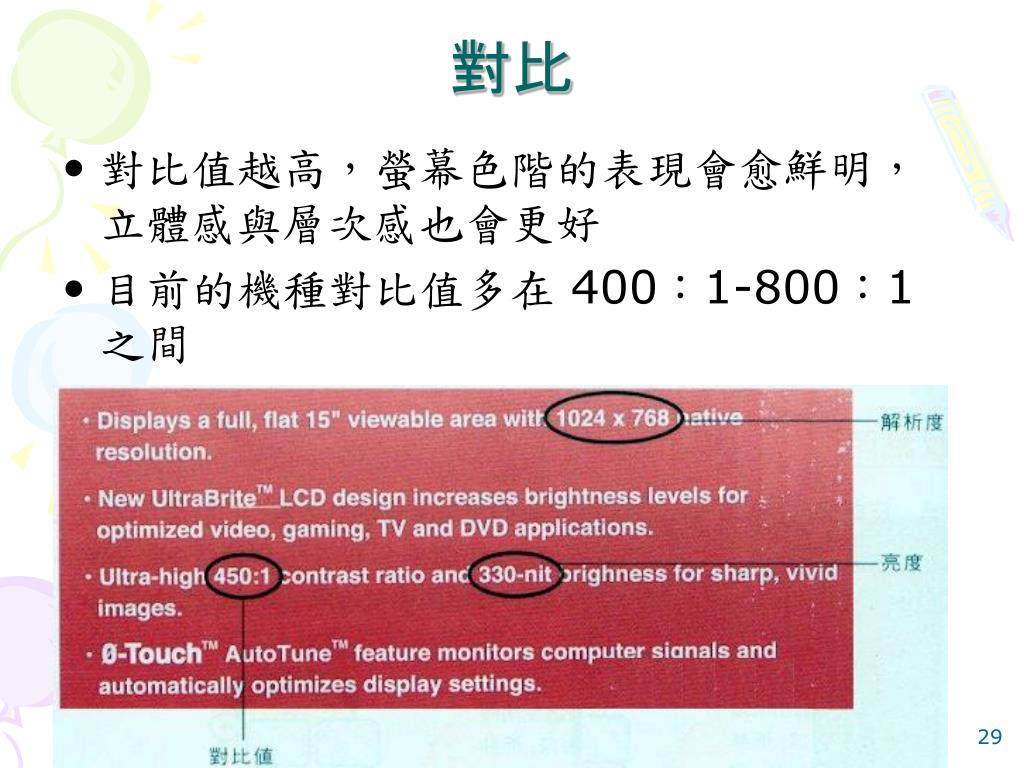

  29. 對比 • 對比值越高，螢幕色階的表現會愈鮮明，立體感與層次感也會更好 • 目前的機種對比值多在 400：1-800：1 之間

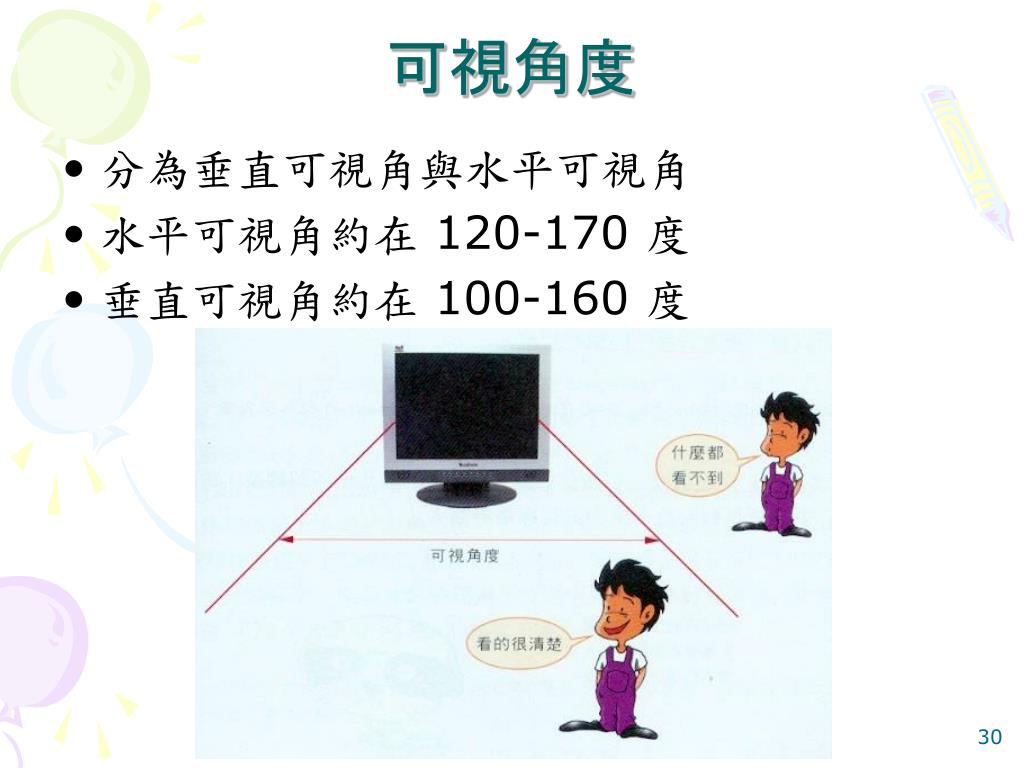

  30. 可視角度 • 分為垂直可視角與水平可視角 • 水平可視角約在 120-170 度 • 垂直可視角約在 100-160 度

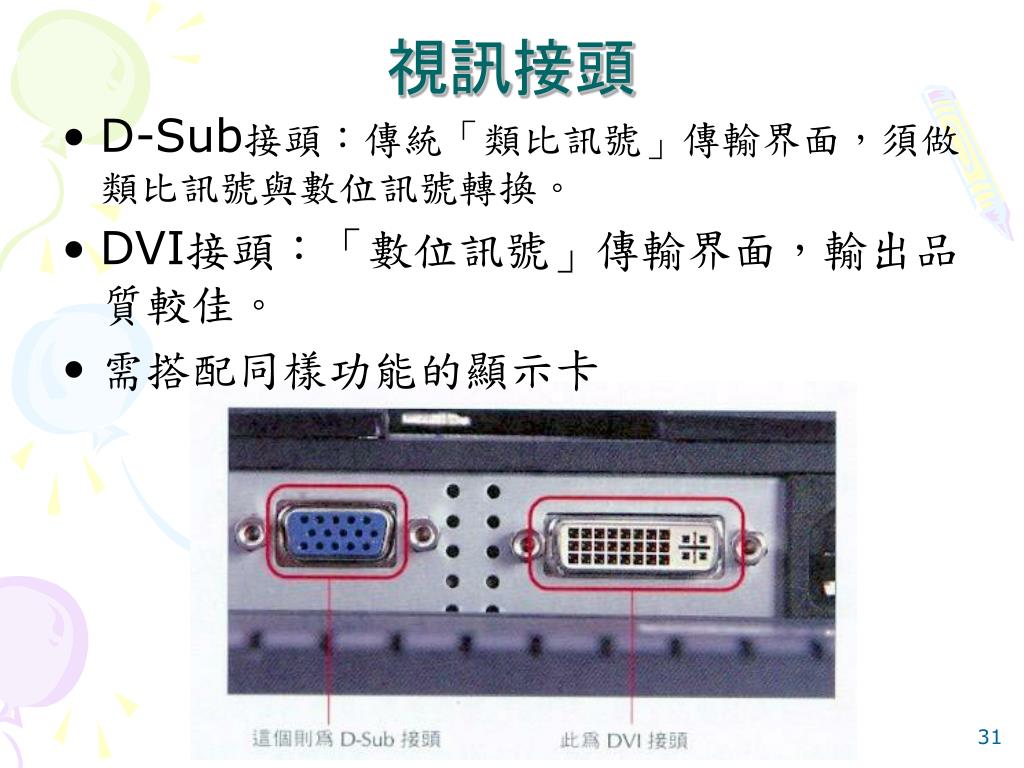

  31. 視訊接頭 • D-Sub接頭：傳統「類比訊號」傳輸界面，須做類比訊號與數位訊號轉換。 • DVI接頭：「數位訊號」傳輸界面，輸出品質較佳。 • 需搭配同樣功能的顯示卡

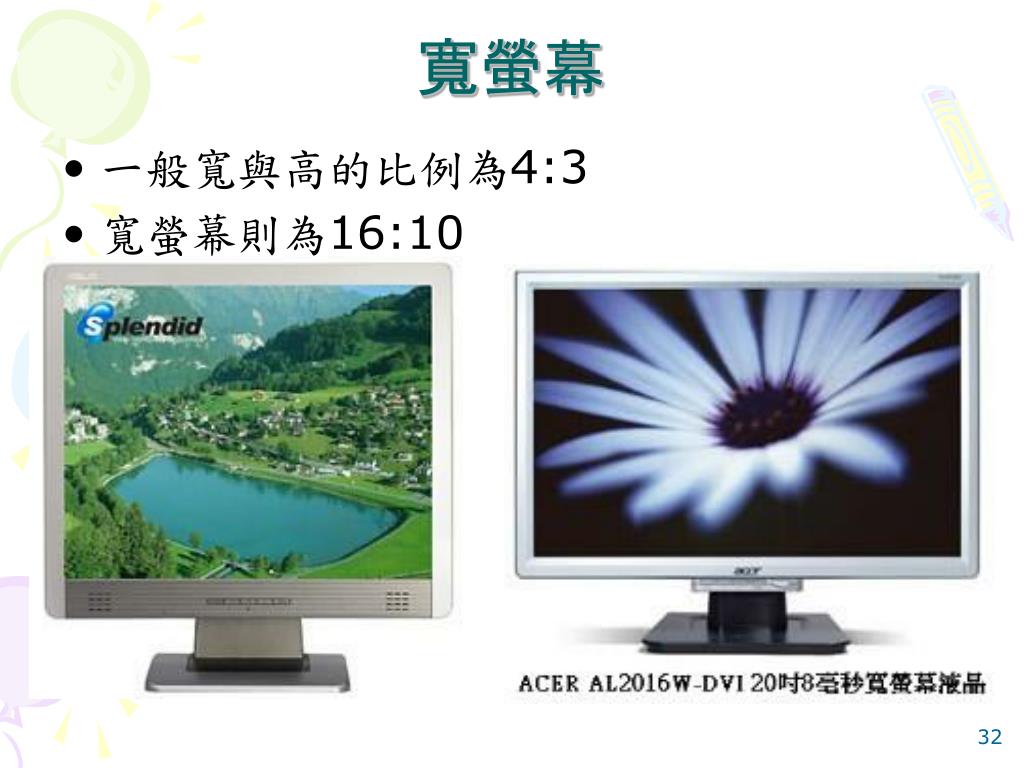

  32. 寬螢幕 • 一般寬與高的比例為4:3 • 寬螢幕則為16:10

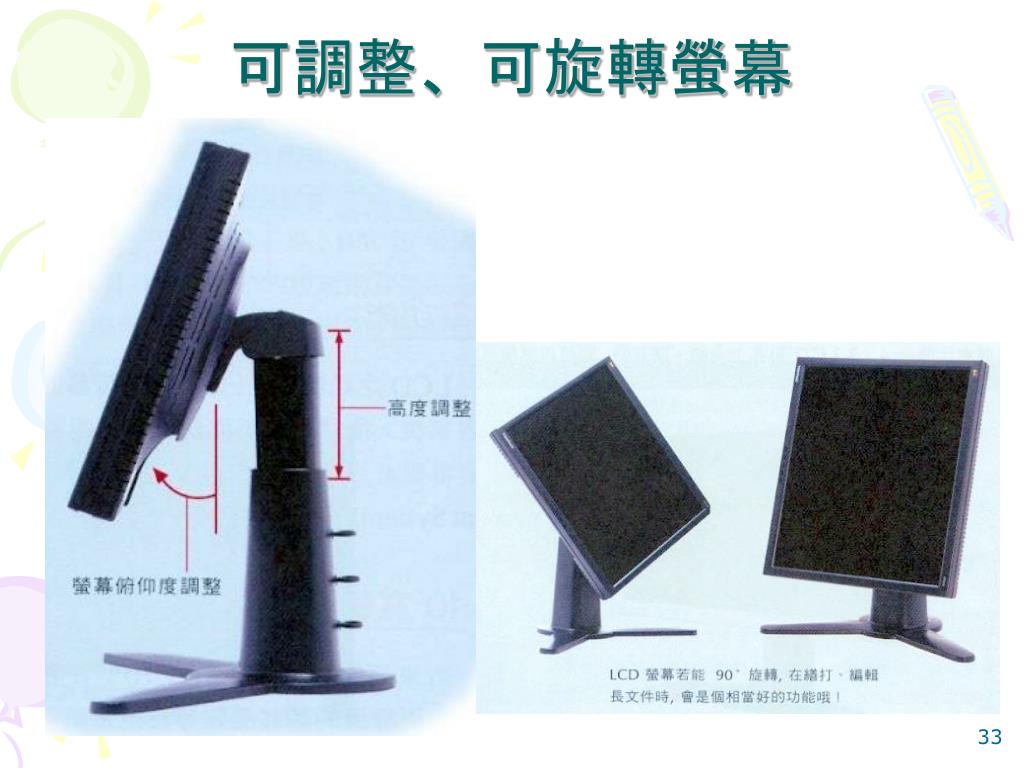

  33. 可調整、可旋轉螢幕

  34. 選購建議 • LCD 選購法 • 工作內容決定需求 • 符合市場趨勢 • 詳閱規格資料

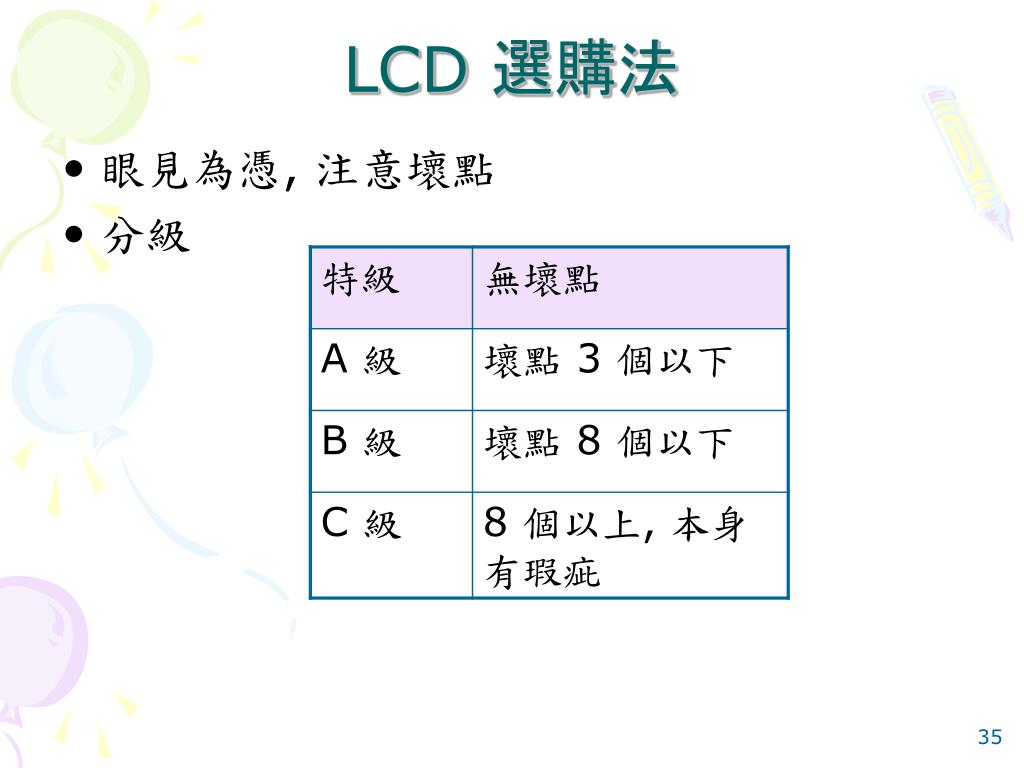

  35. LCD 選購法 • 眼見為憑, 注意壞點 • 分級

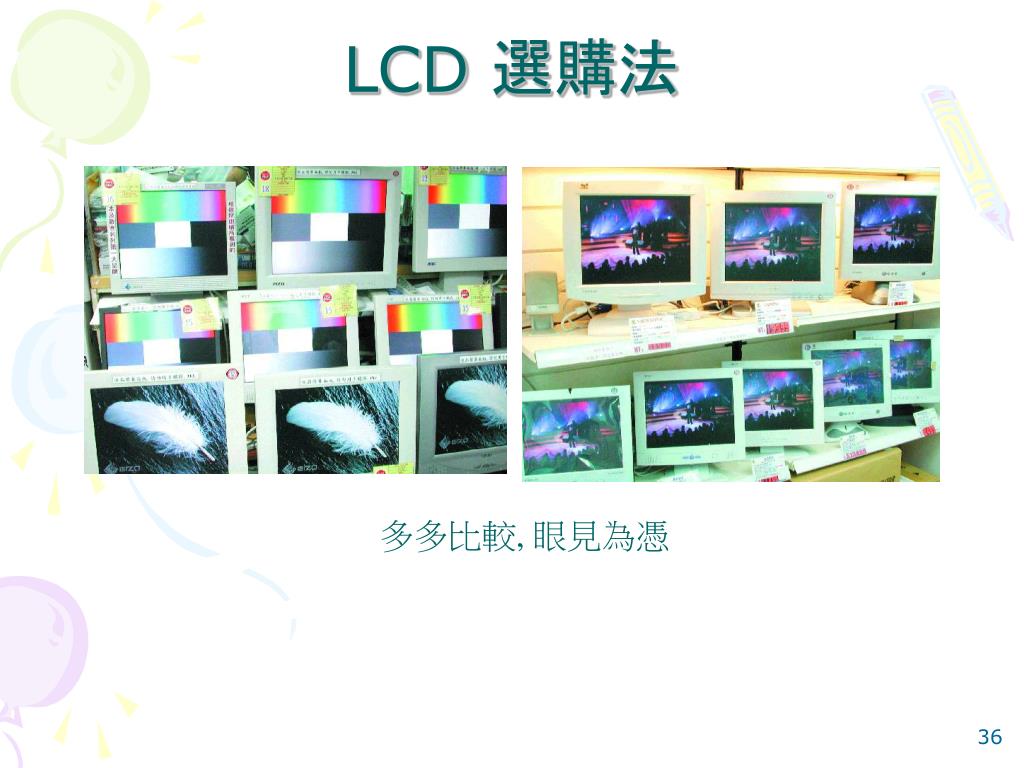

  36. LCD 選購法 多多比較, 眼見為憑

  37. 工作內容決定需求 • 一般需求用 17 吋, 看 VCD、簡報、展覽用 17-19 吋, 專業用 19/21 吋以上 • 價格： • CRT價格便宜，但體積大、輻射高、…，價格約3000元以上 • LCD價格逐漸便宜，17吋售價約7000元以上，19吋約8000元以上

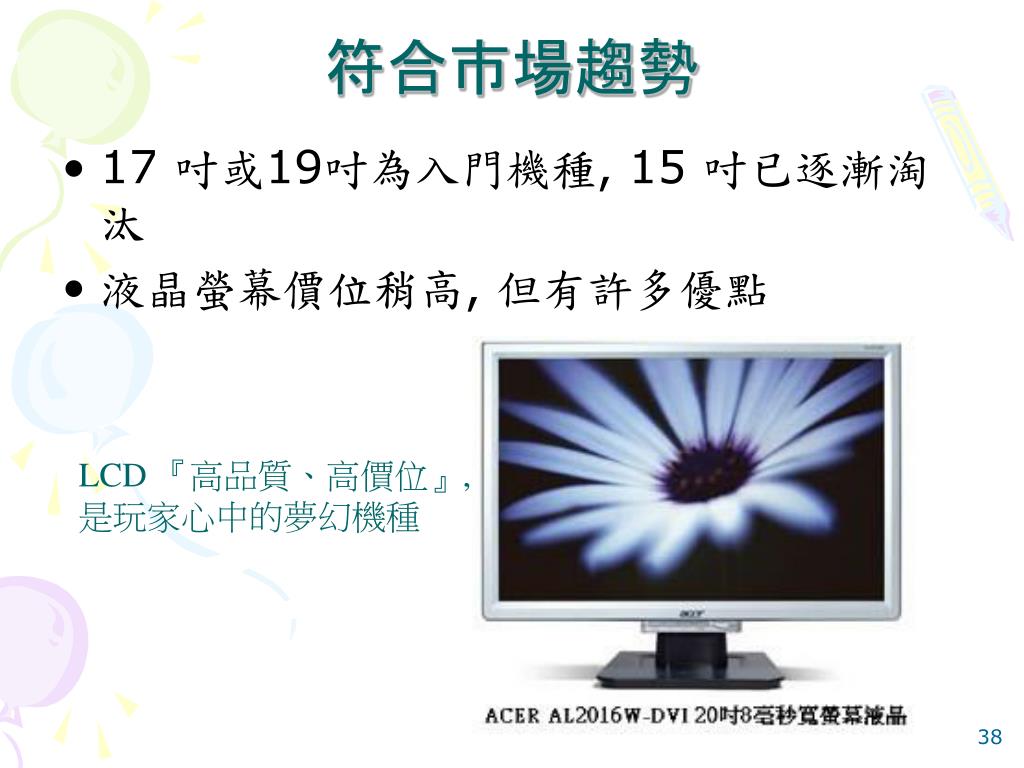

  38. 符合市場趨勢 • 17 吋或19吋為入門機種, 15 吋已逐漸淘汰 • 液晶螢幕價位稍高, 但有許多優點 LCD 『高品質、高價位』, 是玩家心中的夢幻機種

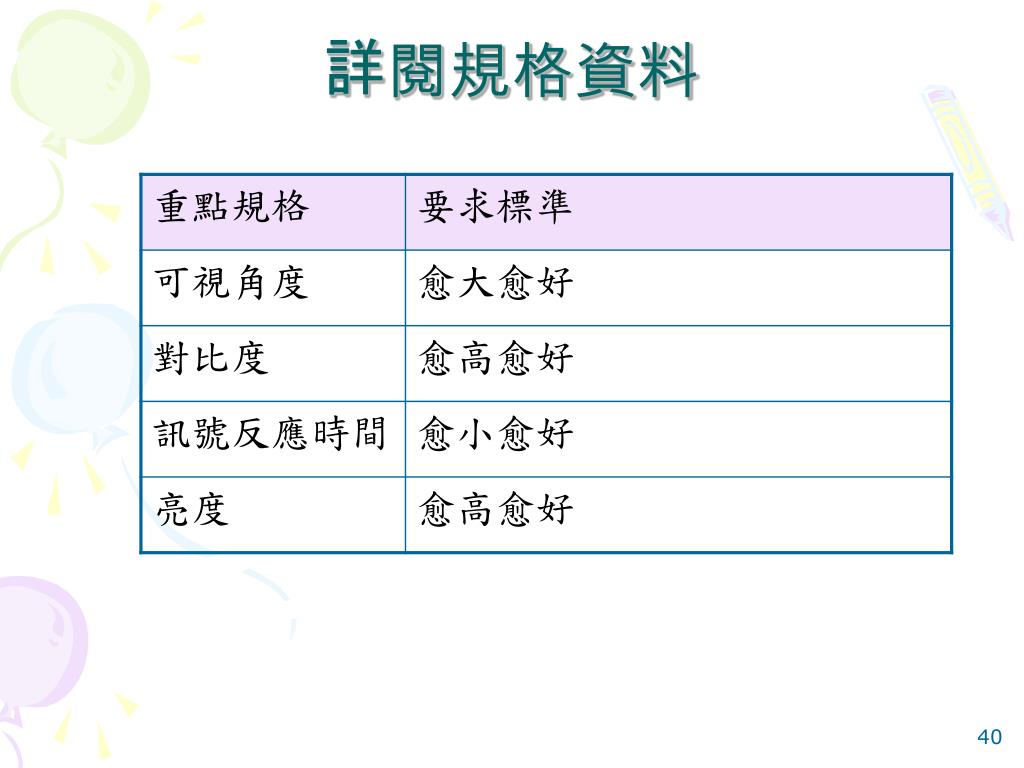

  39. 詳閱規格資料

  40. 詳閱規格資料

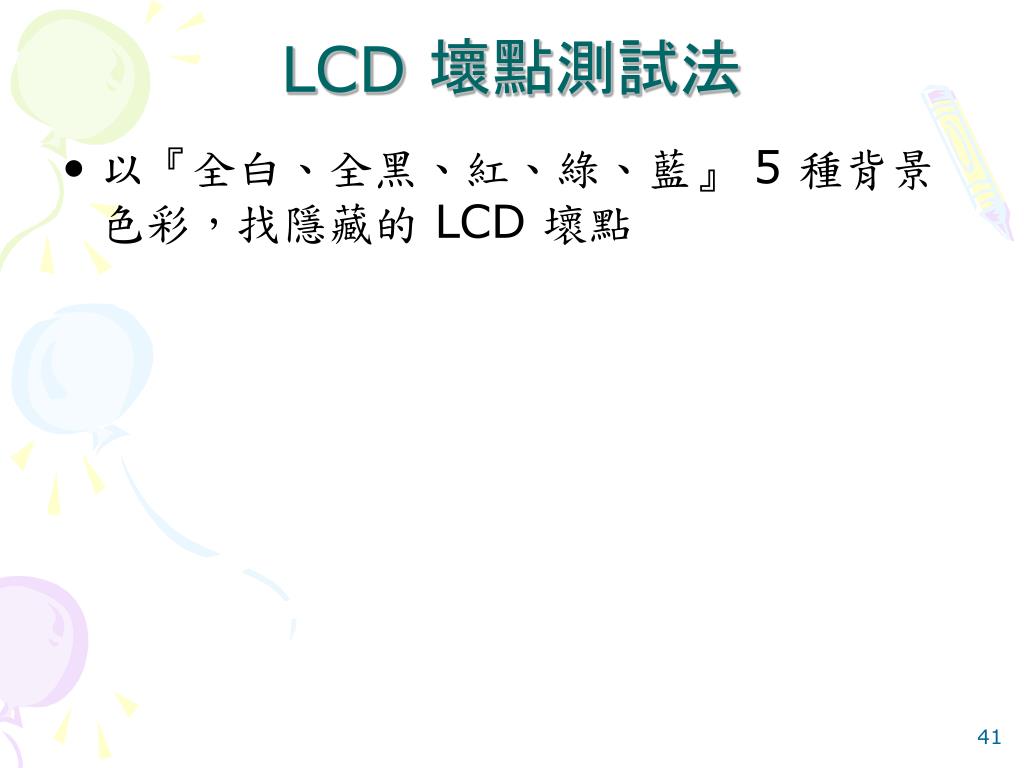

  41. LCD 壞點測試法 • 以『全白、全黑、紅、綠、藍』 5 種背景色彩，找隱藏的 LCD 壞點
