新疆文化信息资源共享工程 网络技术培训. 网络技术培训. 一、项目背景 二、存储基础培训 三、防火墙基础培训 四、服务器基础培训 五、投影机基础培训 六、机房日常管理 七、网线制作 八、文化共享项目主要提供的网络设备 九、机房设计. 一、项目背景. 项目背景:文化共享工程建设目标为各县级支中心提供一整套文化资源系统,并与国家中心资源进行交换;该系统接收国家中心的卫星资源,并实现资源自动入库资源建设系统。此工程涉及新疆多个县市,形成了资源丰富、技术先进、服务便捷、覆盖城乡的数字文化服务体系。工程要求保证数据存储的安全性,并实现数据的扩展与迁移。. 二、存储基础培训.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '新疆文化信息资源共享工程 网络技术培训' - rahim-chapman


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

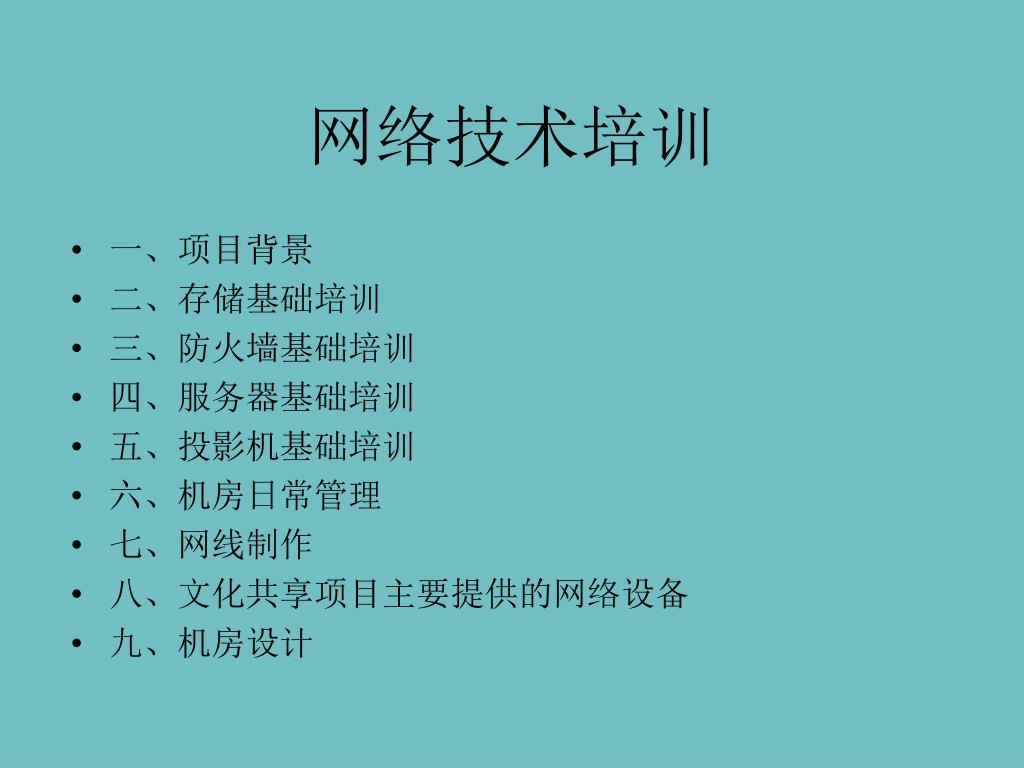

网络技术培训
  • 一、项目背景
  • 二、存储基础培训
  • 三、防火墙基础培训
  • 四、服务器基础培训
  • 五、投影机基础培训
  • 六、机房日常管理
  • 七、网线制作
  • 八、文化共享项目主要提供的网络设备
  • 九、机房设计
slide4

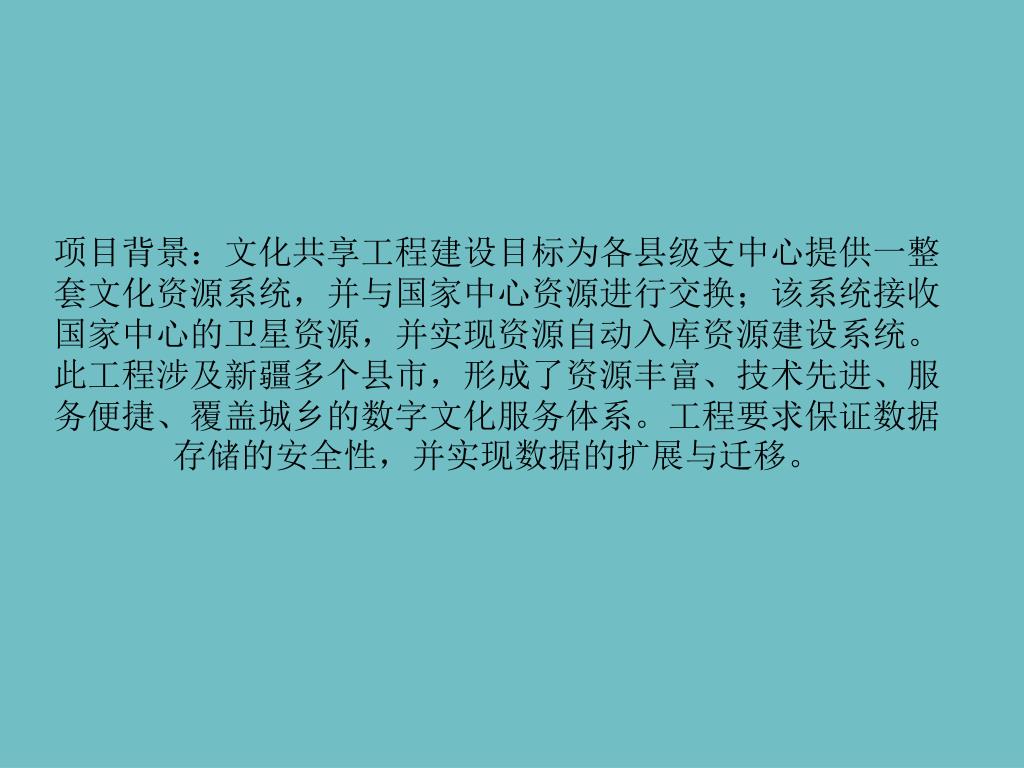

项目背景:文化共享工程建设目标为各县级支中心提供一整套文化资源系统,并与国家中心资源进行交换;该系统接收国家中心的卫星资源,并实现资源自动入库资源建设系统。此工程涉及新疆多个县市,形成了资源丰富、技术先进、服务便捷、覆盖城乡的数字文化服务体系。工程要求保证数据存储的安全性,并实现数据的扩展与迁移。

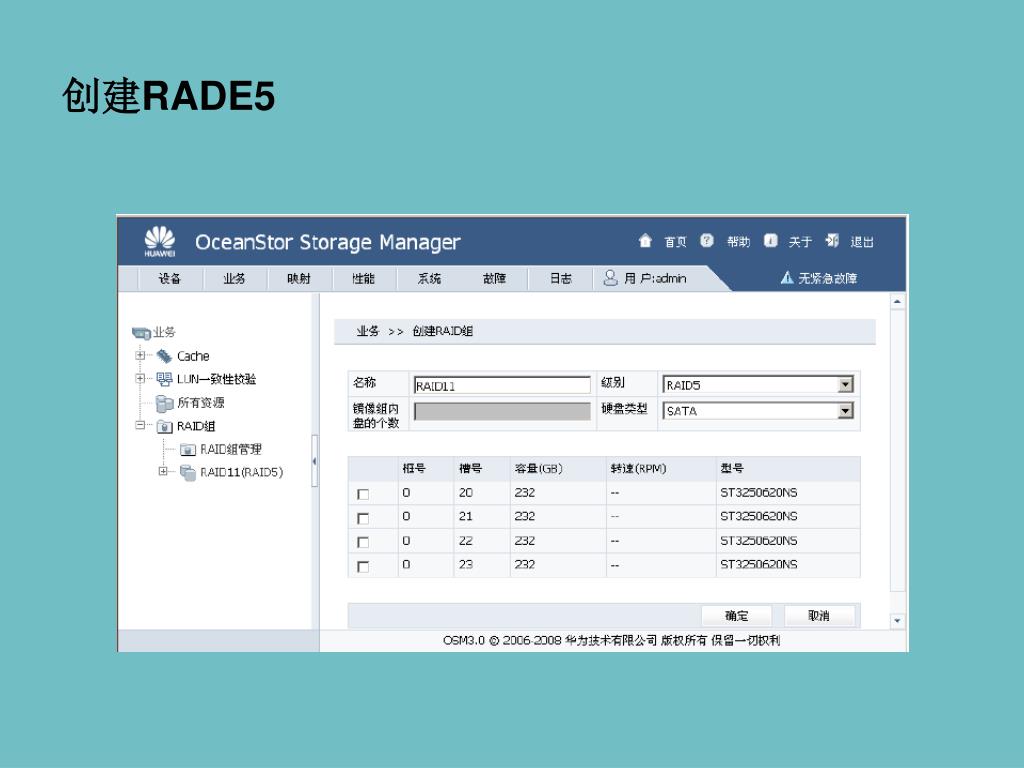

slide10

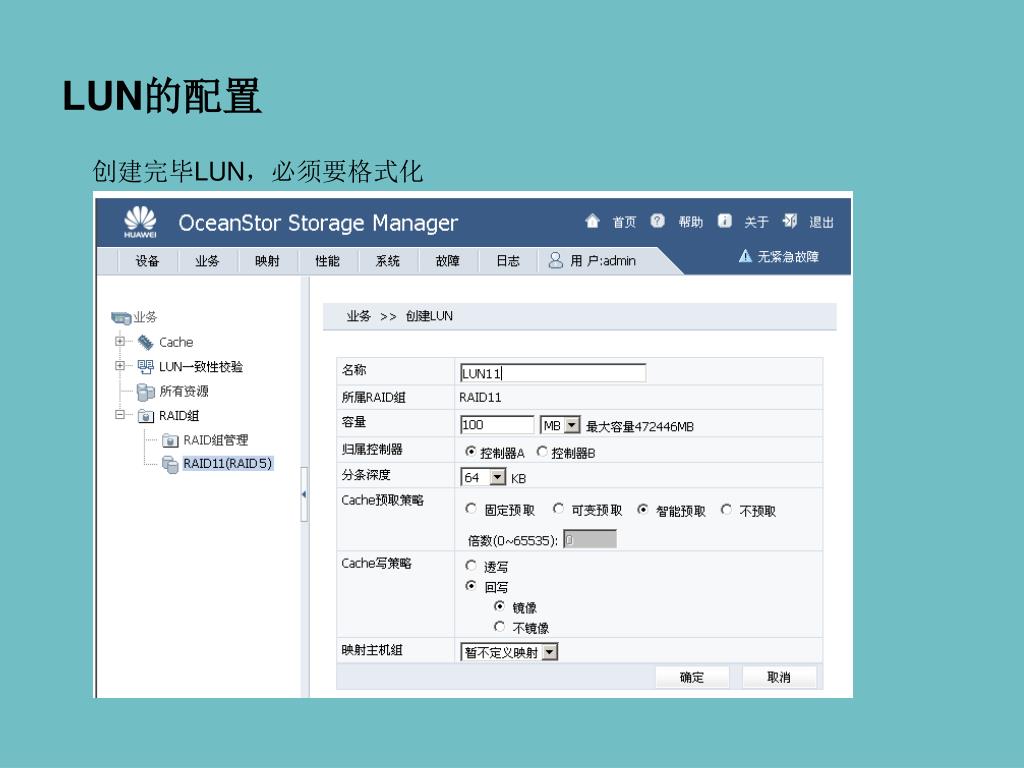

LUN的配置

创建完毕LUN,必须要格式化

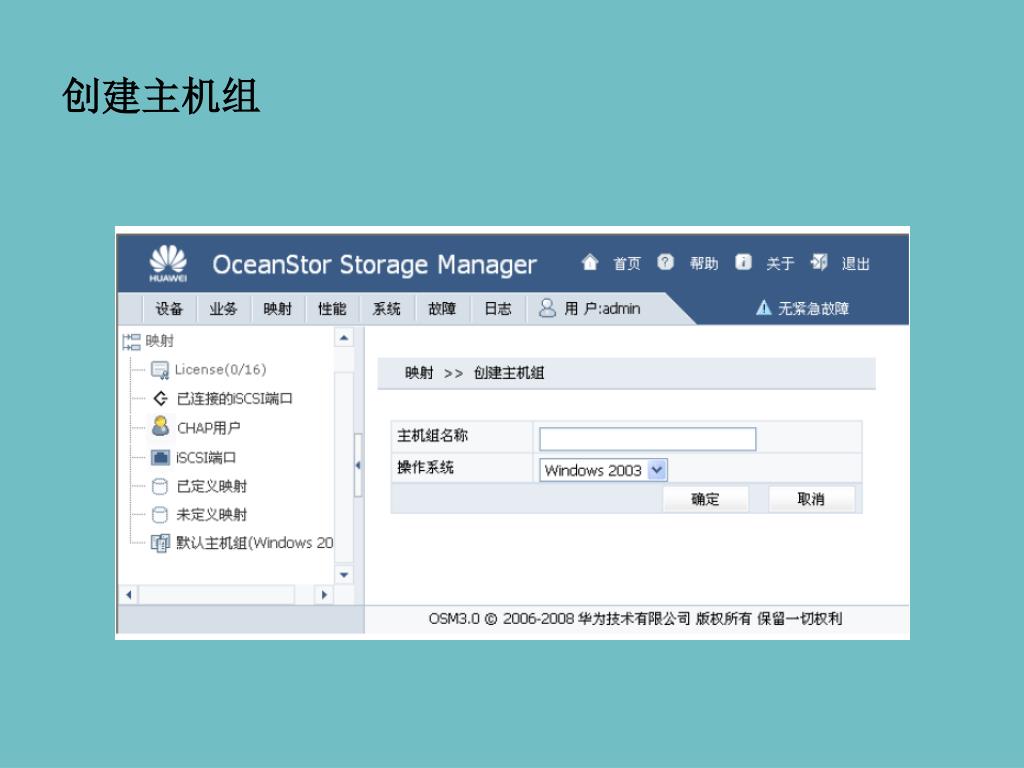

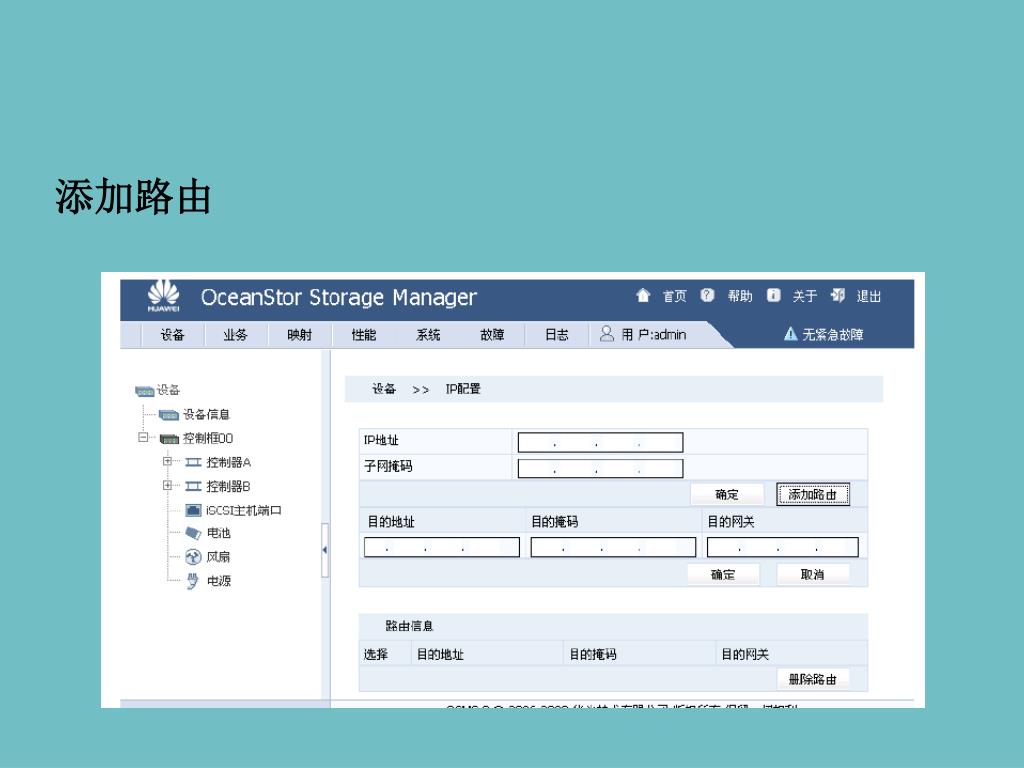

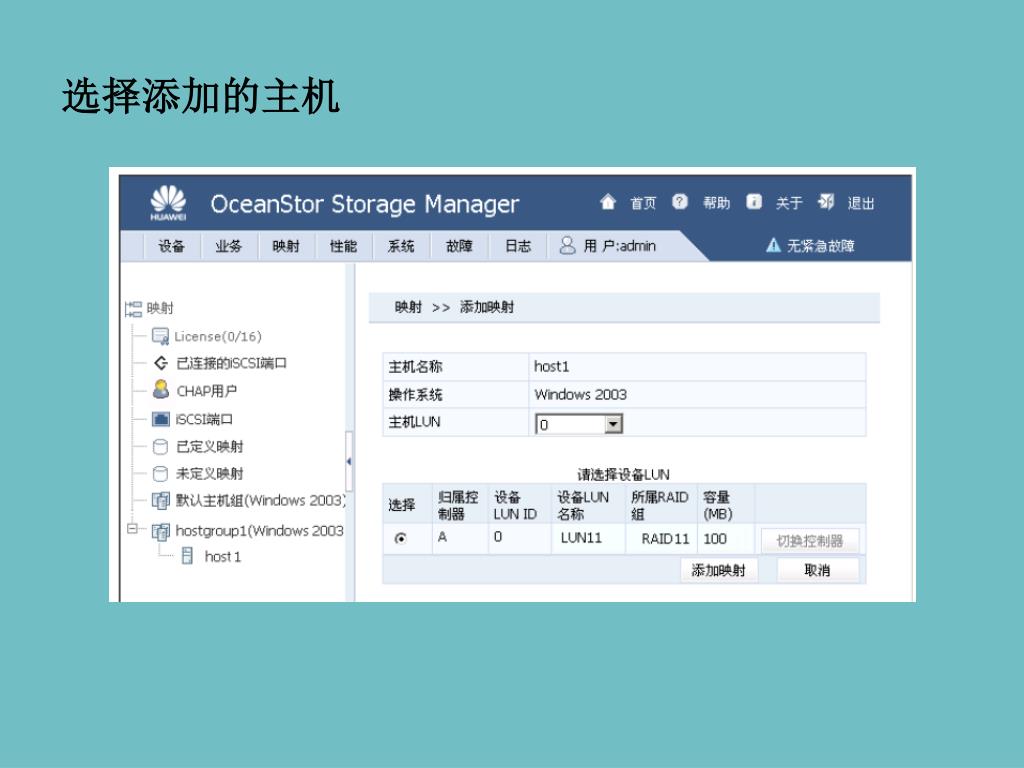

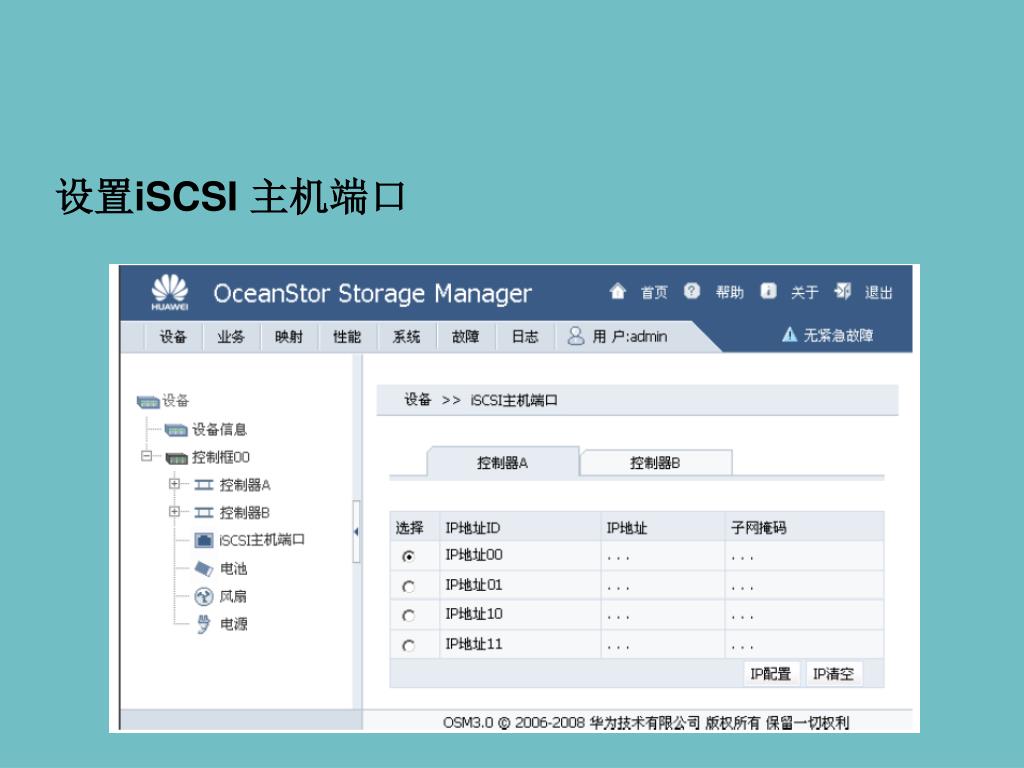

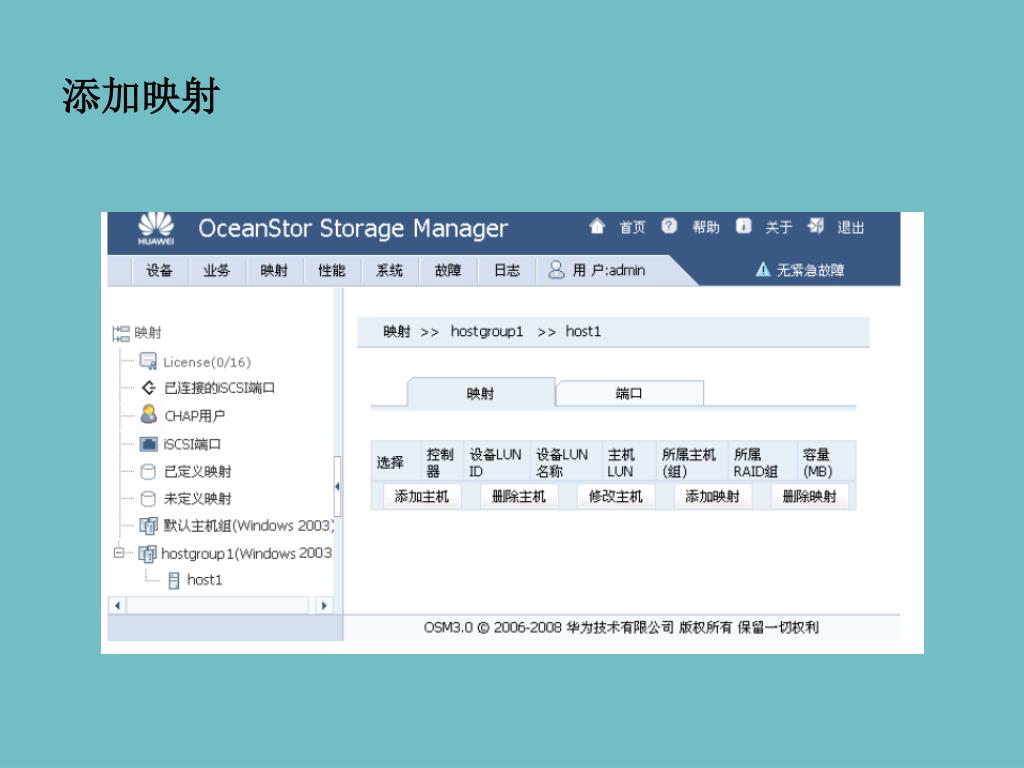

slide16
Windows 配置ISCSI

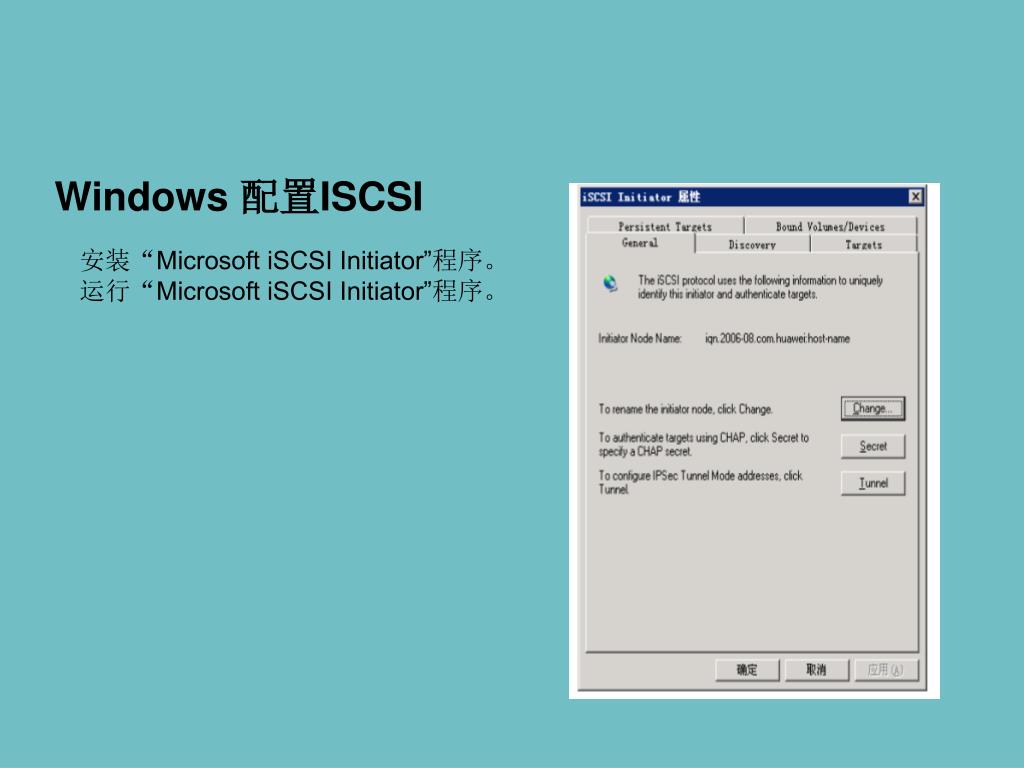

安装“Microsoft iSCSI Initiator”程序。

运行“Microsoft iSCSI Initiator”程序。

slide17

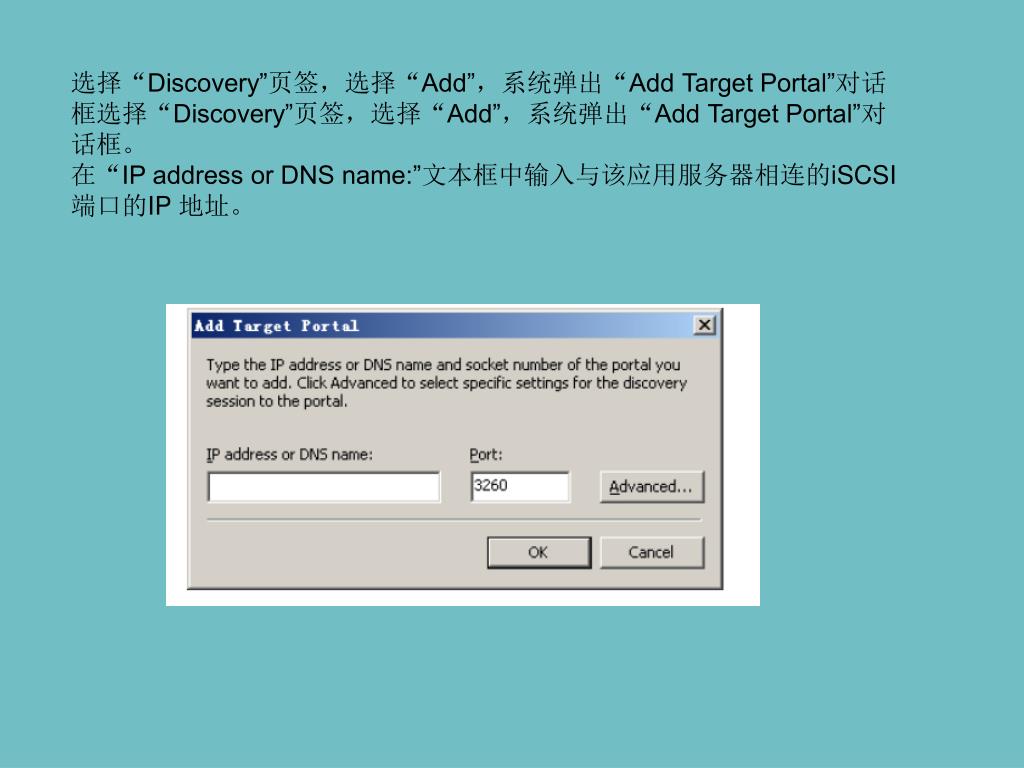

选择“Discovery”页签,选择“Add”,系统弹出“Add Target Portal”对话框选择“Discovery”页签,选择“Add”,系统弹出“Add Target Portal”对话框。

在“IP address or DNS name:”文本框中输入与该应用服务器相连的iSCSI 端口的IP 地址。

slide18

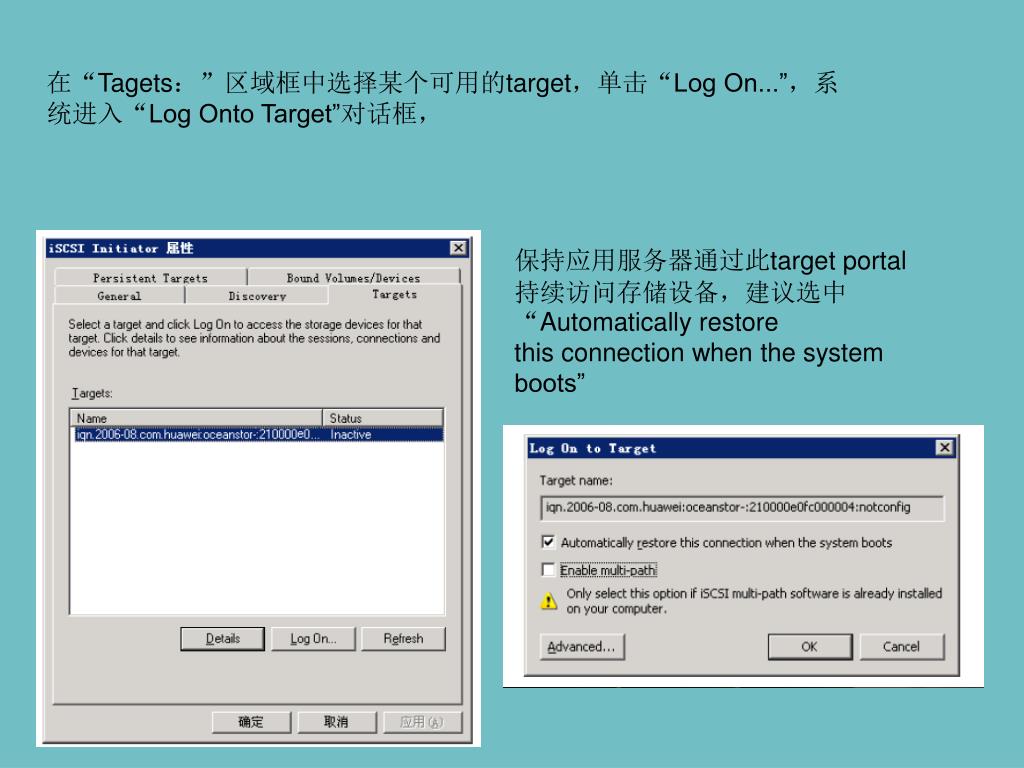

在“Tagets:”区域框中选择某个可用的target,单击“Log On...”,系统进入“Log Onto Target”对话框,

保持应用服务器通过此target portal 持续访问存储设备,建议选中“Automatically restore

this connection when the system boots”

slide20

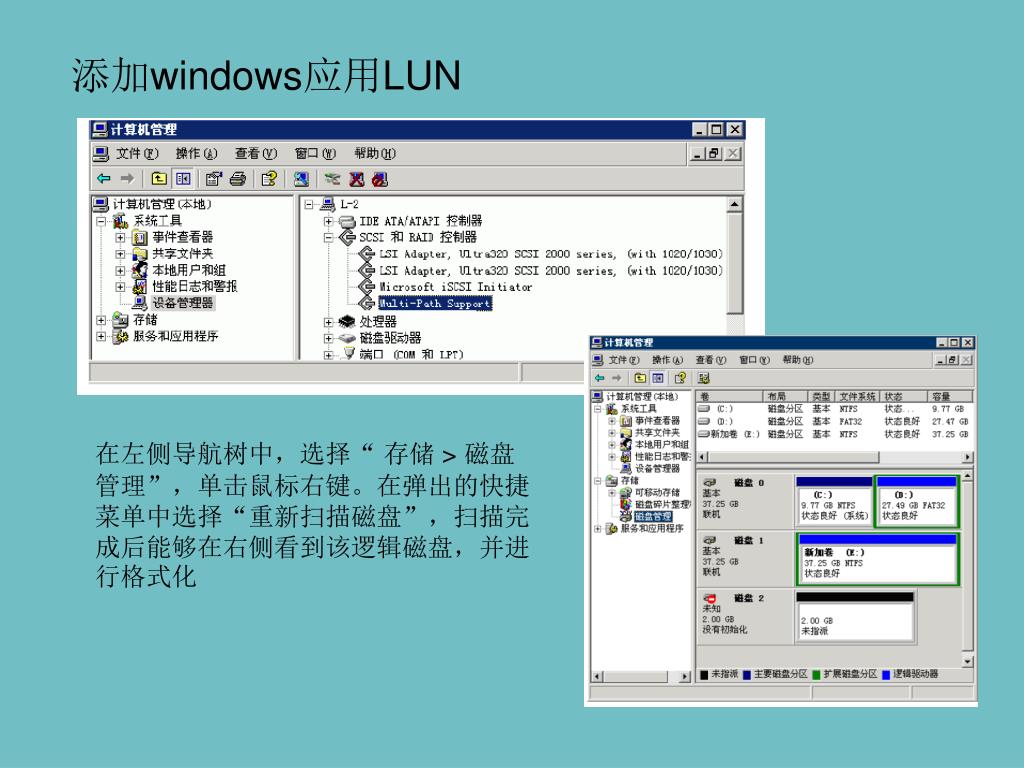

添加windows应用LUN

在左侧导航树中,选择“ 存储 > 磁盘管理”,单击鼠标右键。在弹出的快捷菜单中选择“重新扫描磁盘”,扫描完成后能够在右侧看到该逻辑磁盘,并进行格式化

slide21
RAID介绍

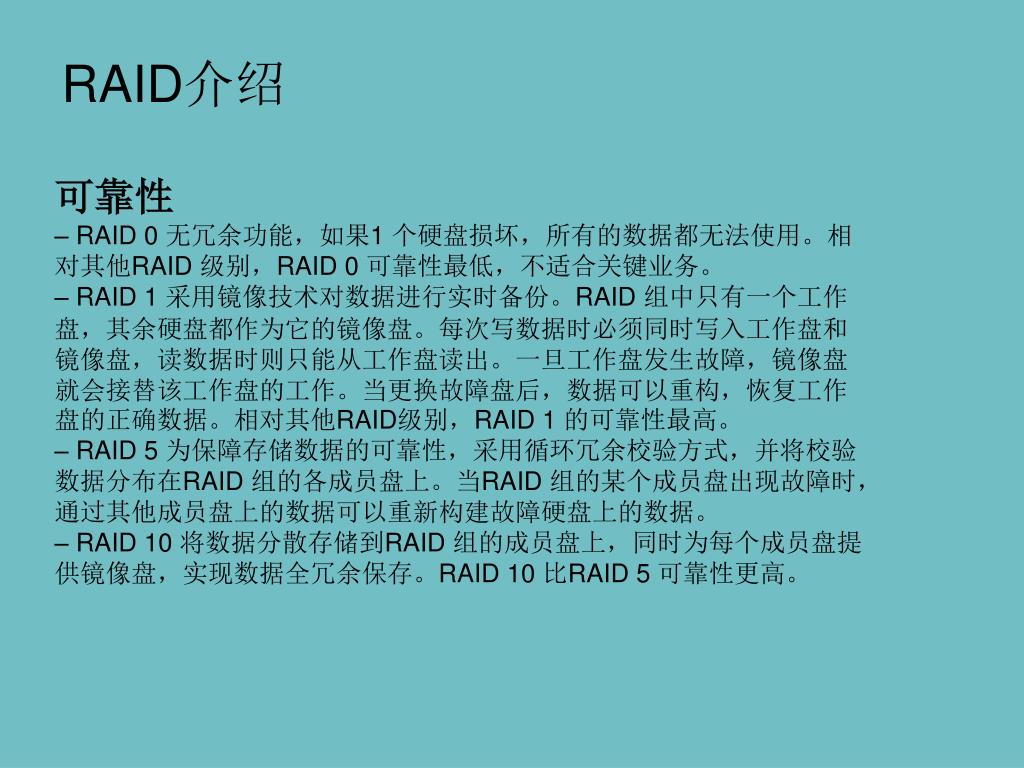

可靠性

– RAID 0 无冗余功能,如果1 个硬盘损坏,所有的数据都无法使用。相对其他RAID 级别,RAID 0 可靠性最低,不适合关键业务。

– RAID 1 采用镜像技术对数据进行实时备份。RAID 组中只有一个工作盘,其余硬盘都作为它的镜像盘。每次写数据时必须同时写入工作盘和镜像盘,读数据时则只能从工作盘读出。一旦工作盘发生故障,镜像盘就会接替该工作盘的工作。当更换故障盘后,数据可以重构,恢复工作盘的正确数据。相对其他RAID级别,RAID 1 的可靠性最高。

– RAID 5 为保障存储数据的可靠性,采用循环冗余校验方式,并将校验数据分布在RAID 组的各成员盘上。当RAID 组的某个成员盘出现故障时,通过其他成员盘上的数据可以重新构建故障硬盘上的数据。

– RAID 10 将数据分散存储到RAID 组的成员盘上,同时为每个成员盘提供镜像盘,实现数据全冗余保存。RAID 10 比RAID 5 可靠性更高。

slide22
读写性能

– RAID 0 可以并行读写,读写速度最快,适用于需要高带宽的应用。

– RAID 1 写数据时必须同时写入工作盘和镜像盘,读数据时则只能从工作盘读出,因此相对其他RAID 级别性能较低。

– 对于写操作较多的应用,建议使用RAID 5。通常RAID 5 写性能比RAID 10 更好,读性能不如RAID 10。

– RAID 10 具有较快的读写性能。镜像盘个数越多,读性能越高,写性能越低。

成本

– RAID 0 硬盘利用率为100%,成本最低。

– RAID 1 为工作盘提供镜像盘,硬盘利用率为1/m(m 为镜像组内成员盘个数)。

RAID 1 的硬盘利用率比RAID 5 低,成本较高。

slide24
3

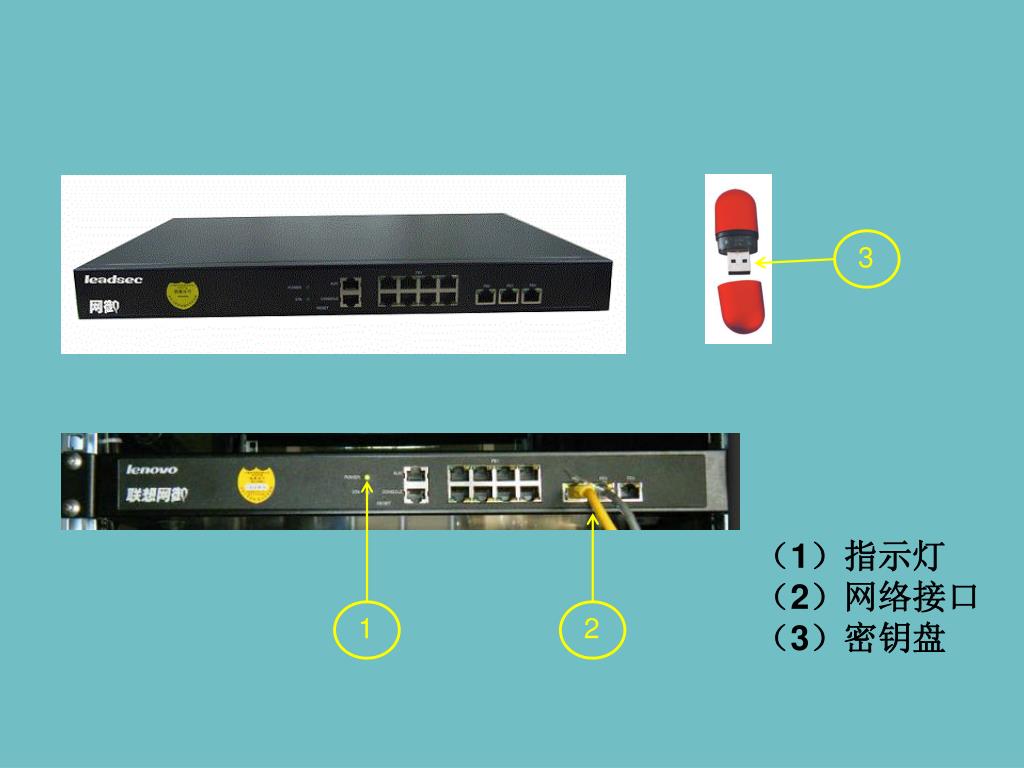

(1)指示灯(2)网络接口(3)密钥盘

1

2

slide25
什么是防火墙

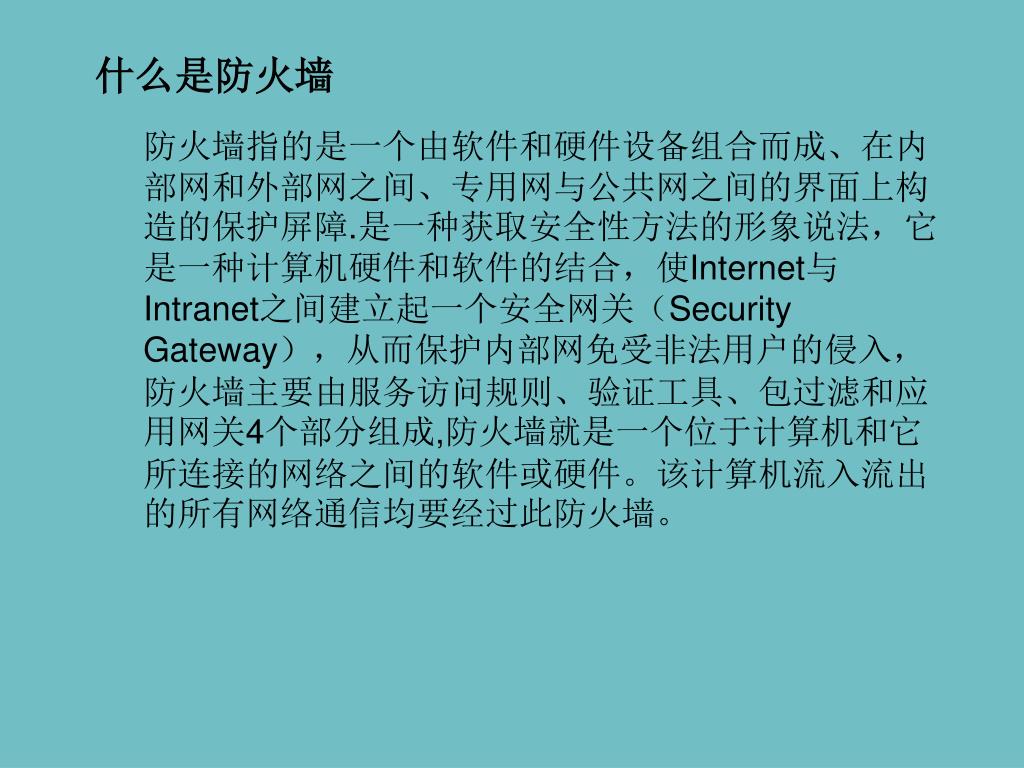

防火墙指的是一个由软件和硬件设备组合而成、在内部网和外部网之间、专用网与公共网之间的界面上构造的保护屏障.是一种获取安全性方法的形象说法,它是一种计算机硬件和软件的结合,使Internet与Intranet之间建立起一个安全网关(Security Gateway),从而保护内部网免受非法用户的侵入,防火墙主要由服务访问规则、验证工具、包过滤和应用网关4个部分组成,防火墙就是一个位于计算机和它所连接的网络之间的软件或硬件。该计算机流入流出的所有网络通信均要经过此防火墙。

slide26
防火墙的简单配置
  • 先安装USBkey的驱动程序,驱动程序在安装光盘随机软件包中,(IKEY DRIVER)。然后在ADMINISTRATOR文件夹中打开IKEY客户端,用交叉线连接电脑和设备的FE1口。然后将配置电脑的IP改成10.1.5.200/24.然后点IKEY界面上,如果连接成功就会显示“连接成功”。
  • 然后在IE浏览器中输入https://10.1.5.254:8888 用户名和密码都是administrator
  • 在左边栏“管理主机”进入右边的面板,可以看到可以提供配置防火墙电脑的IP,如果需要,可以自己更改。

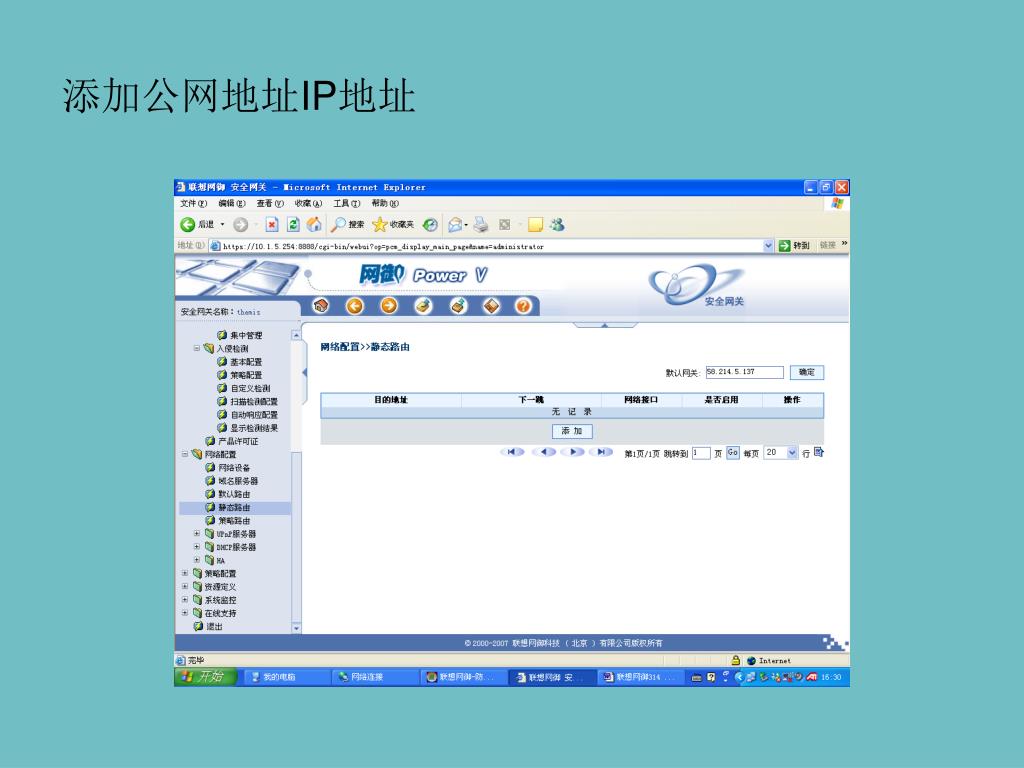

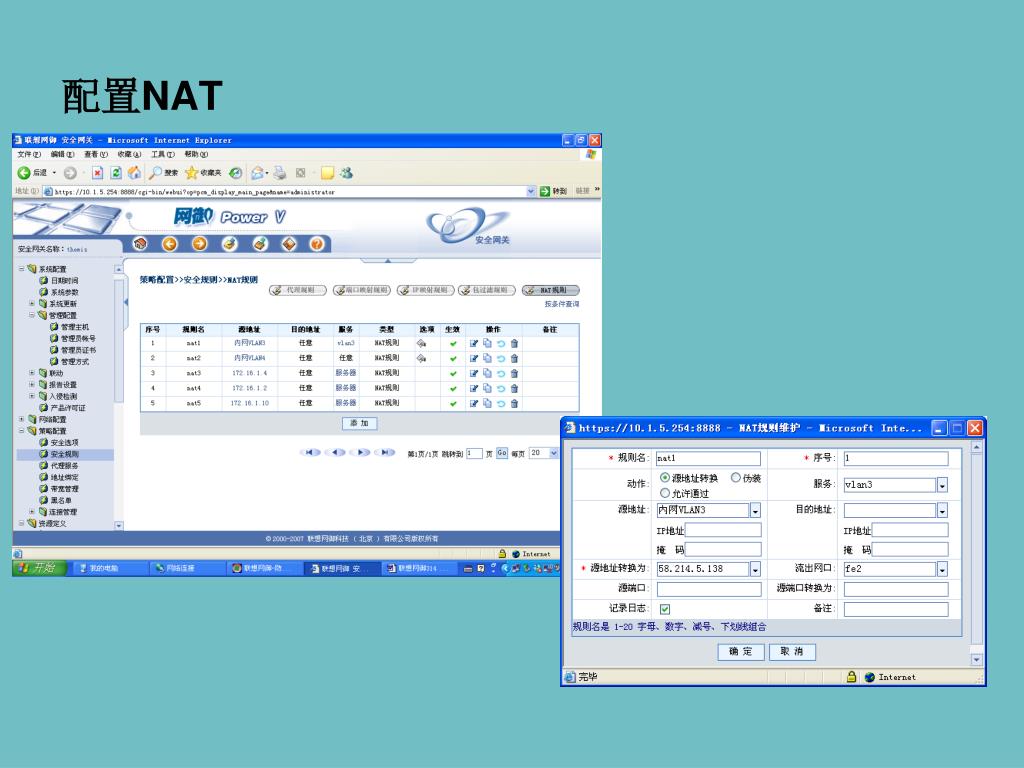

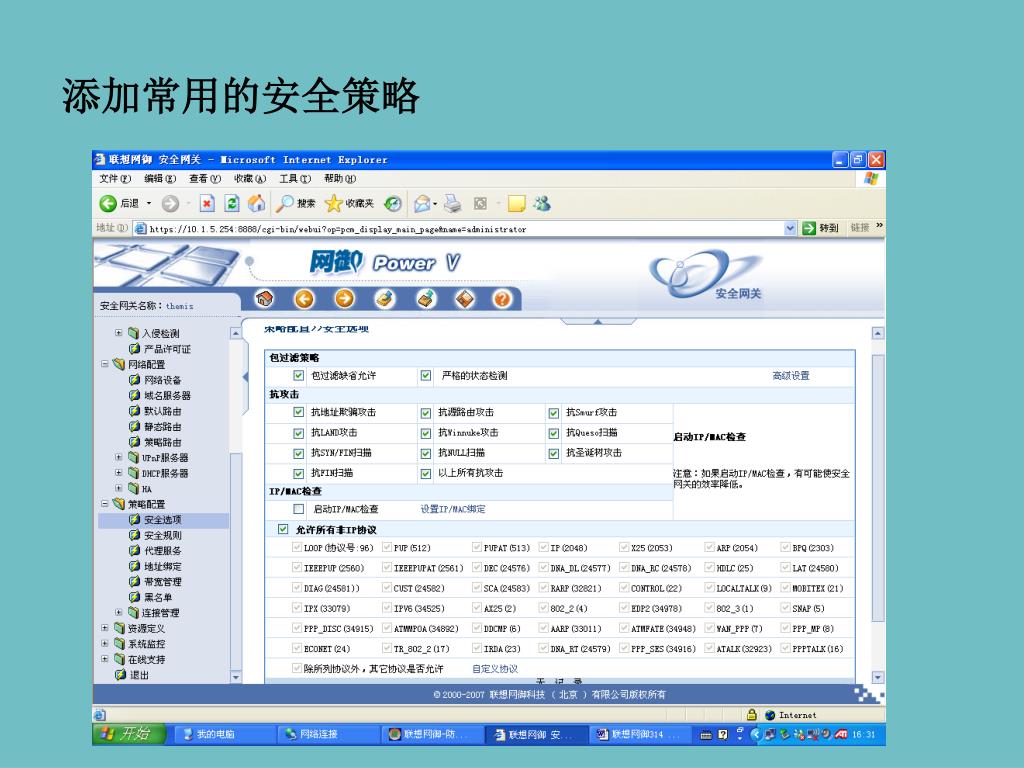

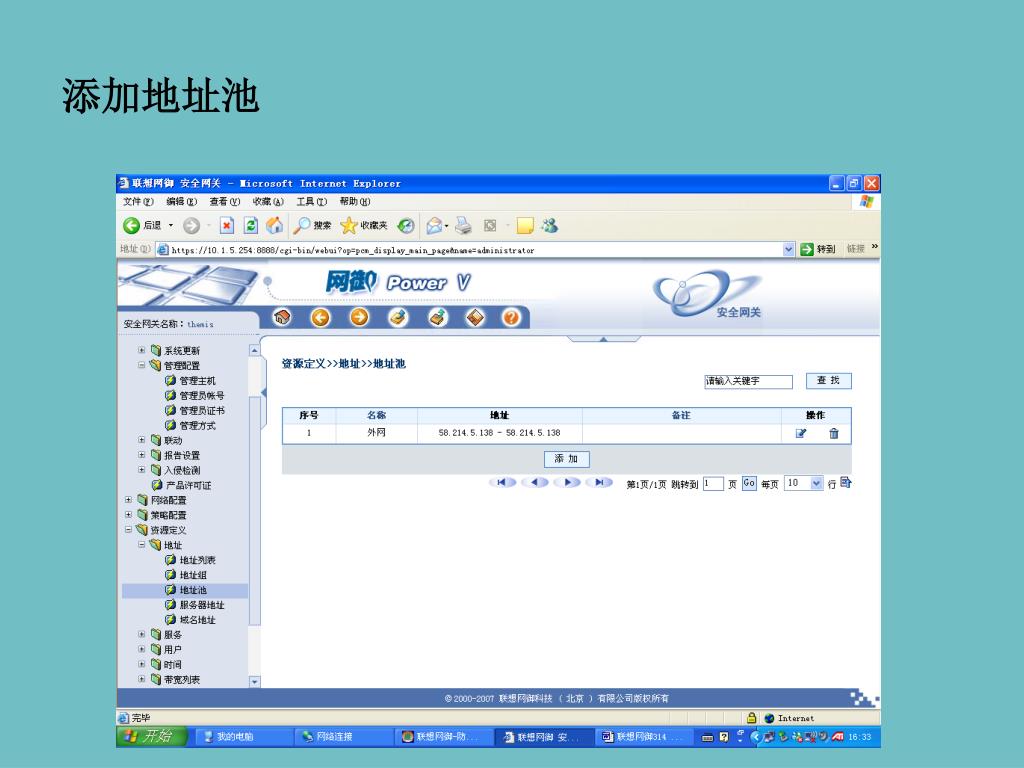

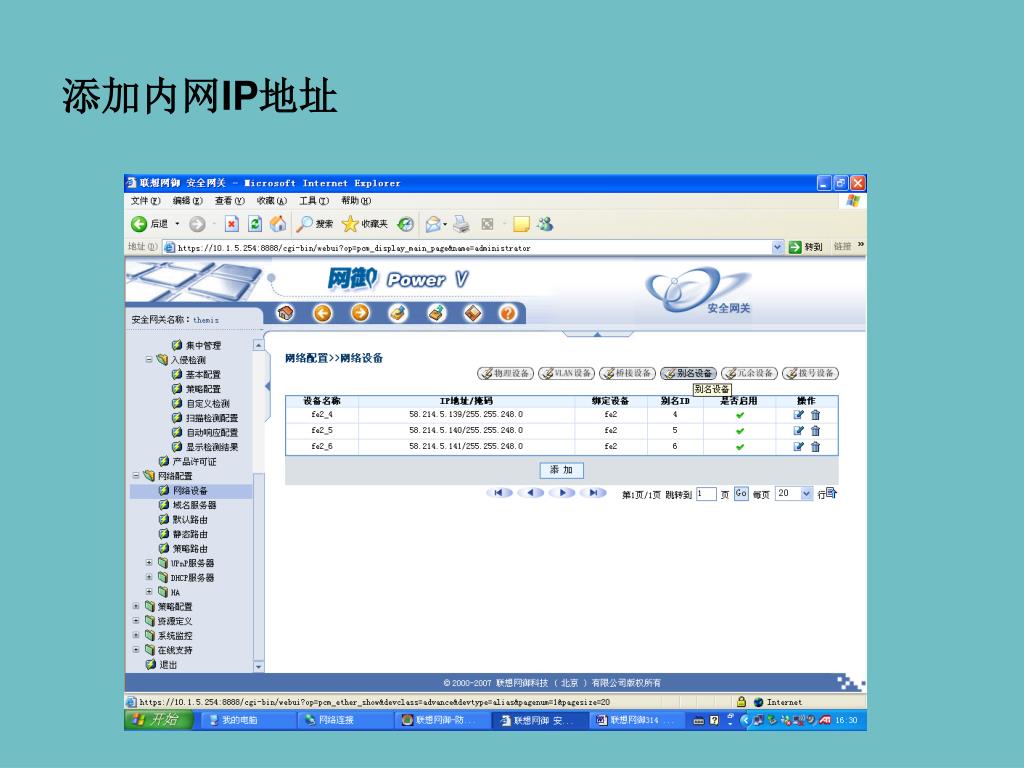

slide33
1

2

3

4

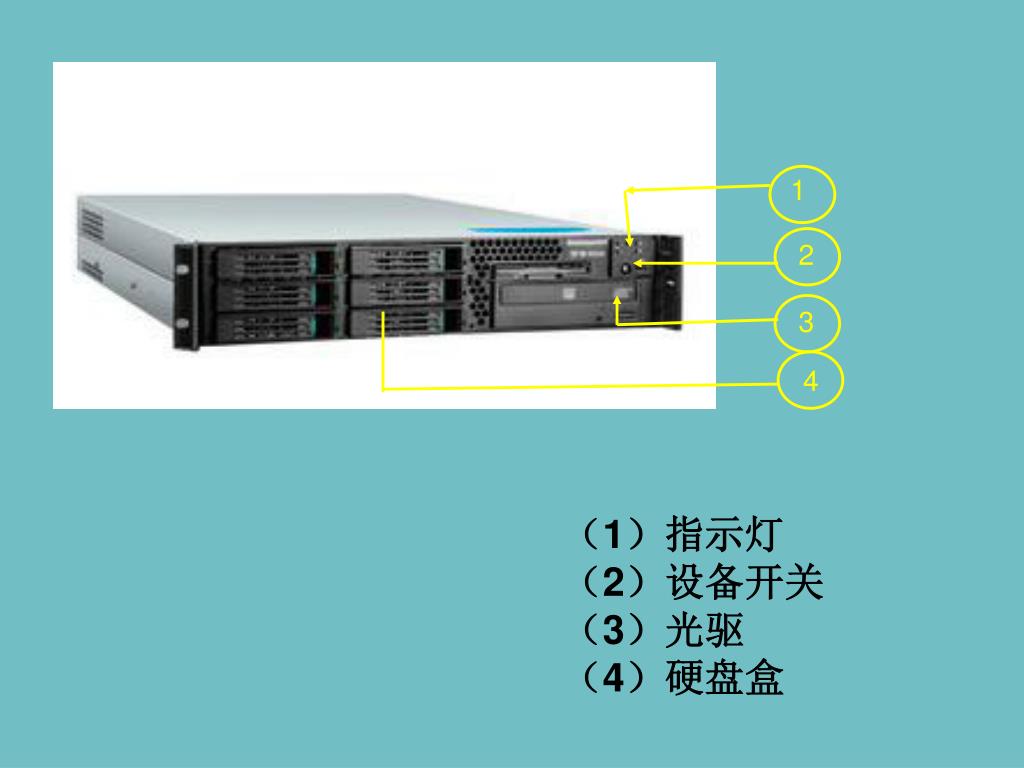

(1)指示灯(2)设备开关(3)光驱

(4)硬盘盒

slide34

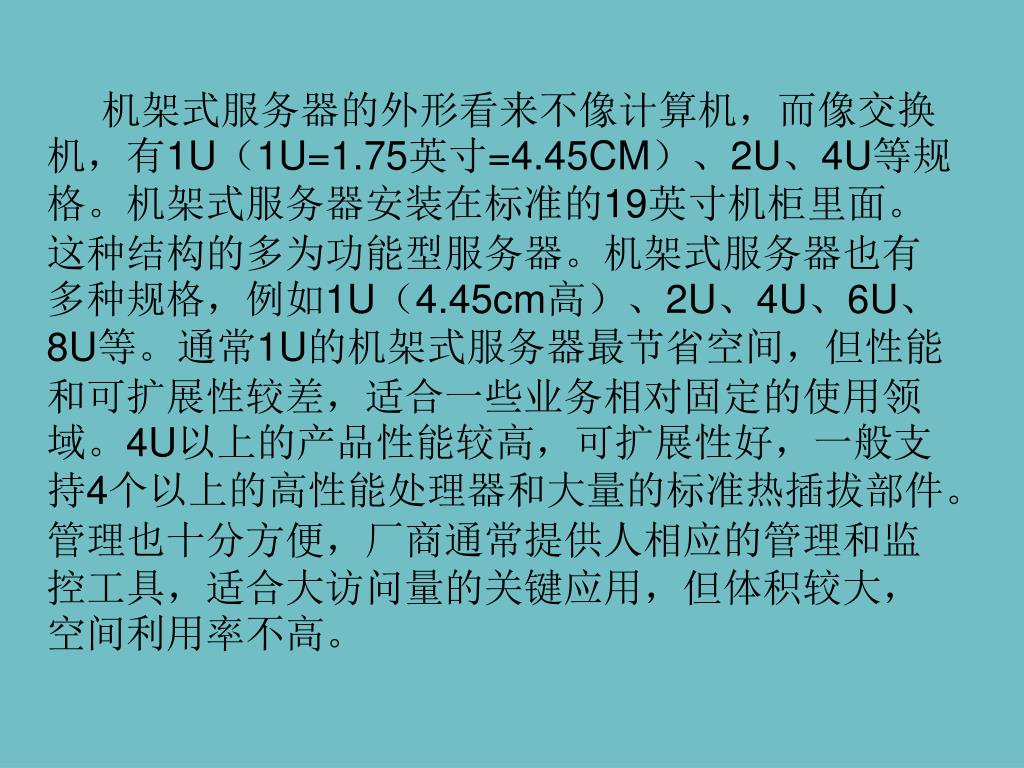

机架式服务器的外形看来不像计算机,而像交换机,有1U(1U=1.75英寸=4.45CM)、2U、4U等规格。机架式服务器安装在标准的19英寸机柜里面。这种结构的多为功能型服务器。机架式服务器也有多种规格,例如1U(4.45cm高)、2U、4U、6U、8U等。通常1U的机架式服务器最节省空间,但性能和可扩展性较差,适合一些业务相对固定的使用领域。4U以上的产品性能较高,可扩展性好,一般支持4个以上的高性能处理器和大量的标准热插拔部件。管理也十分方便,厂商通常提供人相应的管理和监控工具,适合大访问量的关键应用,但体积较大,空间利用率不高。
windows server 2003
安装Windows Server 2003

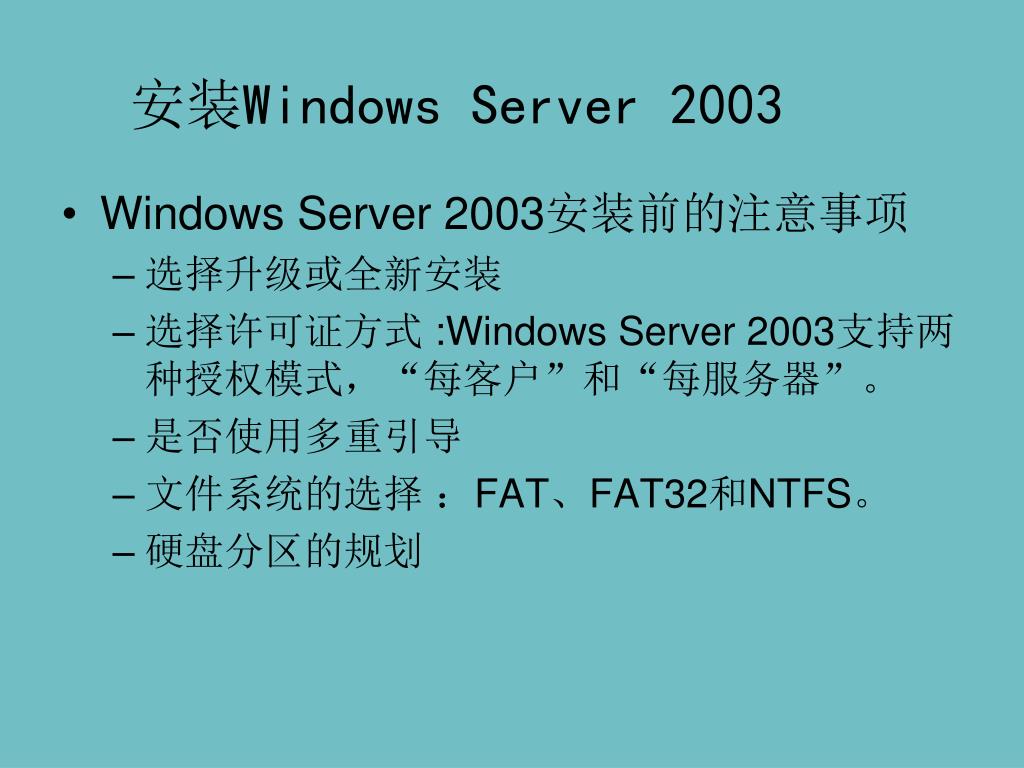

  • Windows Server 2003安装前的注意事项
    • 选择升级或全新安装
    • 选择许可证方式 :Windows Server 2003支持两种授权模式,“每客户”和“每服务器”。
    • 是否使用多重引导
    • 文件系统的选择 :FAT、FAT32和NTFS。
    • 硬盘分区的规划
windows server 20031
安装Windows Server 2003
  • 安装Windows Server 2003中文版
    • 1. 文本模式安装。
      • (1)重启计算机,进入BIOS,把光驱设置为第一优先启动的设备,插入Windows Server 2003的安装光盘,保存BIOS的设置,重启计算机。
      • (2)计算机将引导启动光盘上的安装程序
windows server 20032
安装Windows Server 2003
  • (3) 此时,如果想安装第三方的SCSI或RAID卡的驱动,请按F6键。如果不需要,安装程序将继续。
  • (4) 如果要启动自动系统还原,请按F2键。
windows server 20033
安装Windows Server 2003

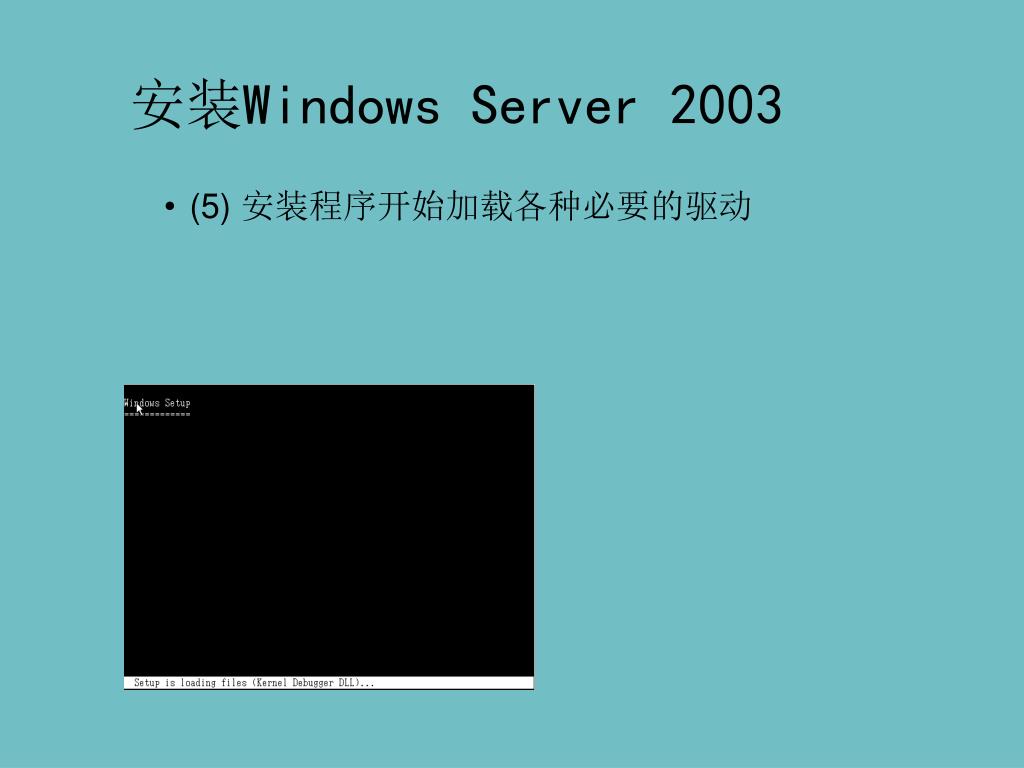

  • (5) 安装程序开始加载各种必要的驱动
windows server 20034
安装Windows Server 2003

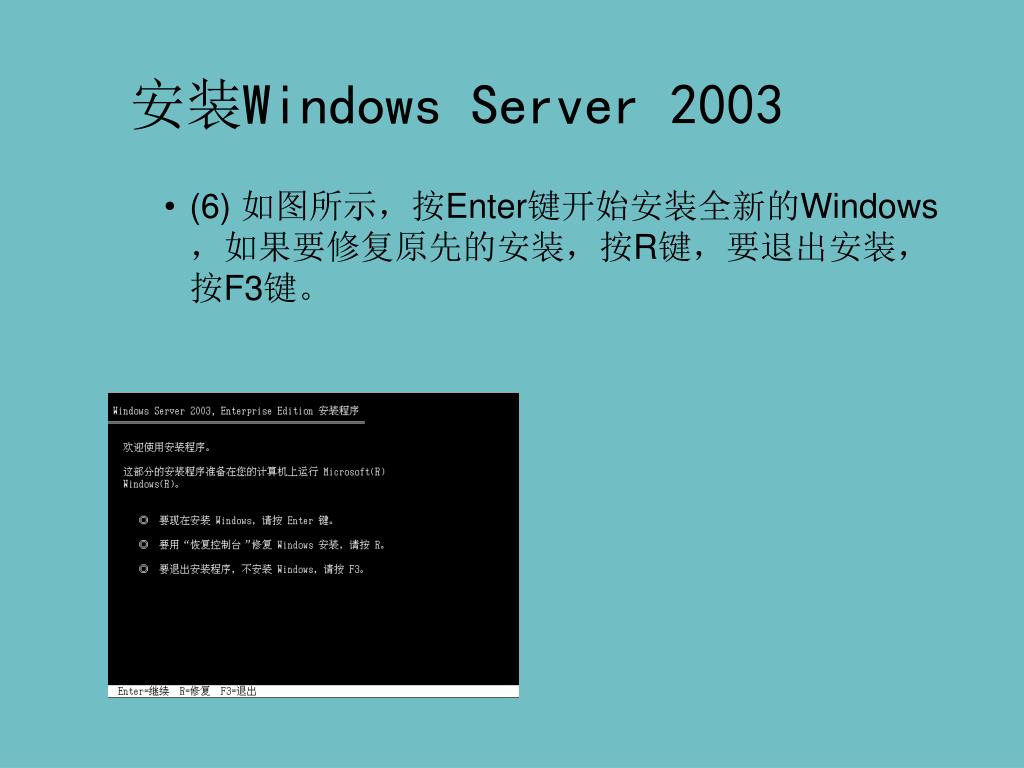

  • (6) 如图所示,按Enter键开始安装全新的Windows,如果要修复原先的安装,按R键,要退出安装,按F3键。
windows server 20035
安装Windows Server 2003

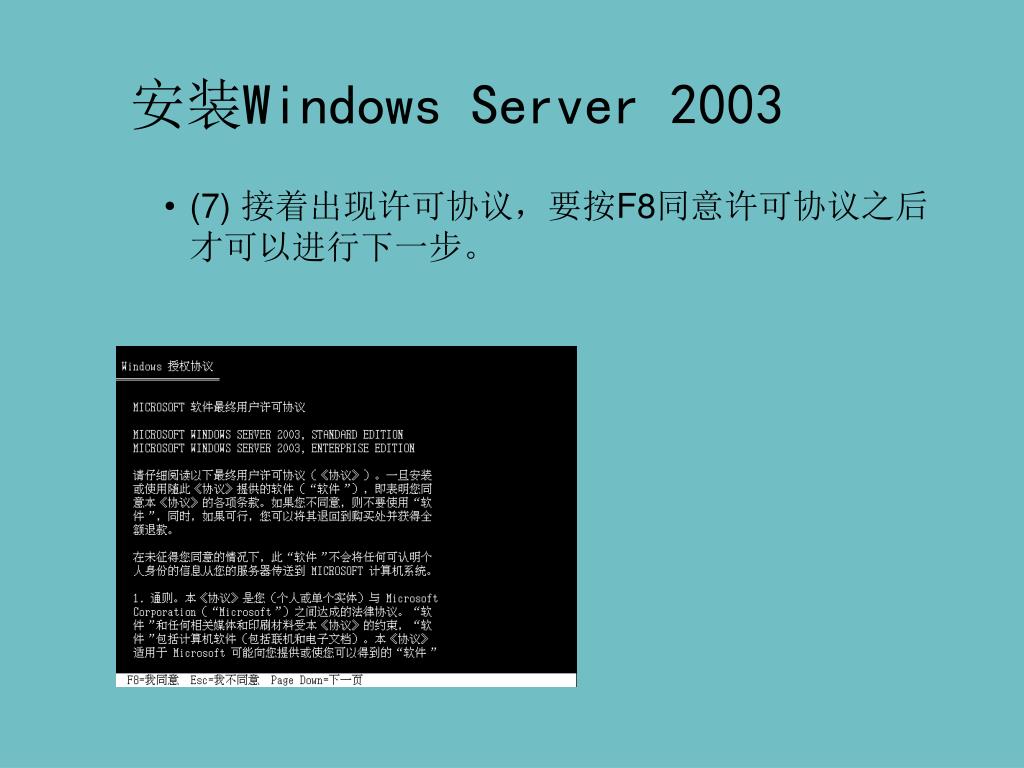

  • (7) 接着出现许可协议,要按F8同意许可协议之后才可以进行下一步。
windows server 20036
安装Windows Server 2003

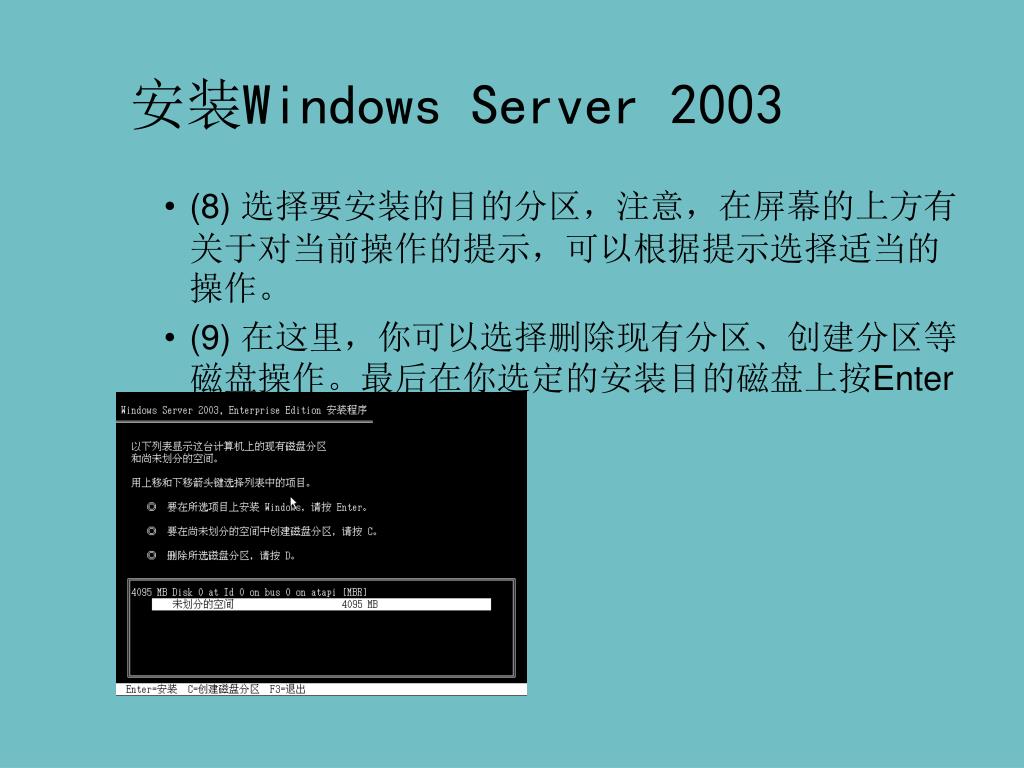

  • (8) 选择要安装的目的分区,注意,在屏幕的上方有关于对当前操作的提示,可以根据提示选择适当的操作。
  • (9) 在这里,你可以选择删除现有分区、创建分区等磁盘操作。最后在你选定的安装目的磁盘上按Enter键确认安装。
windows server 20037
安装Windows Server 2003
  • (10) 现在会提示为文件系统选用格式,为了能够完全使用Windows Server 2003各种安全特性,这里强烈地推荐选择【用NTFS文件系统格式化磁盘分区】。
windows server 20038
安装Windows Server 2003

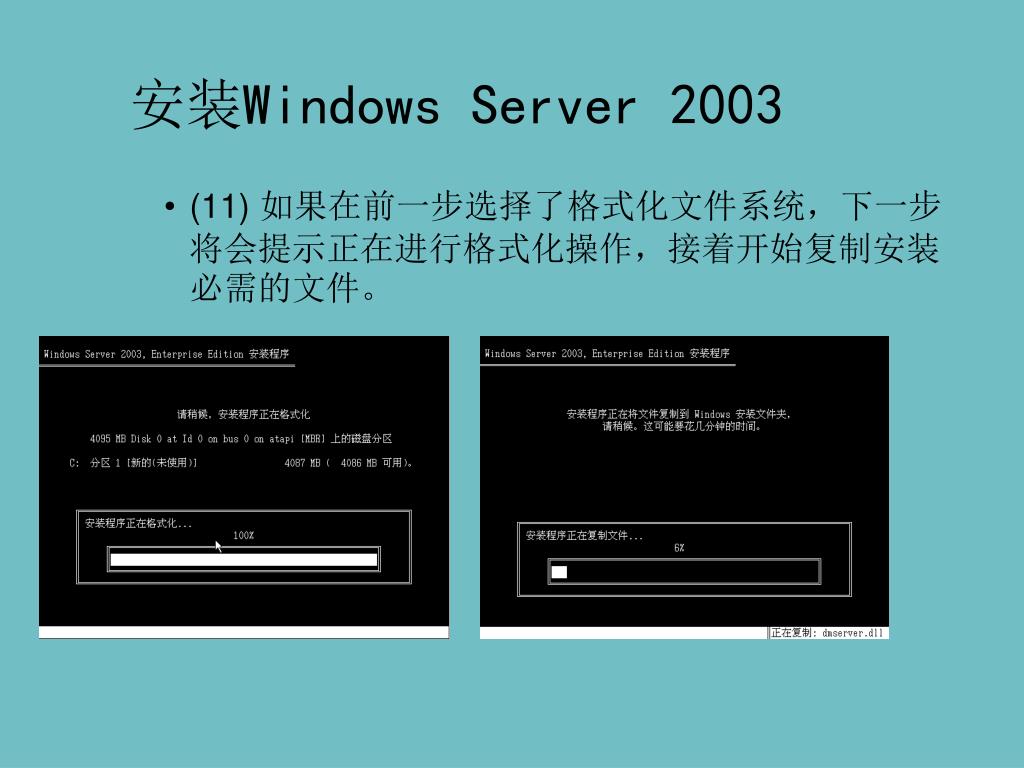

  • (11) 如果在前一步选择了格式化文件系统,下一步将会提示正在进行格式化操作,接着开始复制安装必需的文件。
windows server 20039
安装Windows Server 2003

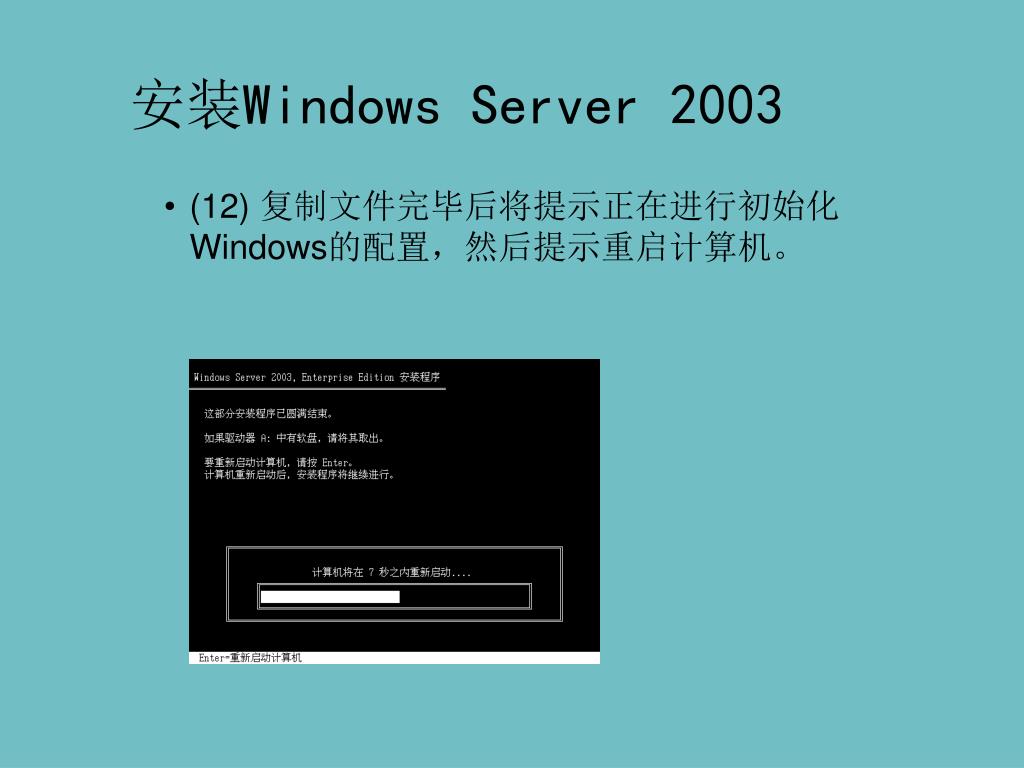

  • (12) 复制文件完毕后将提示正在进行初始化Windows的配置,然后提示重启计算机。
windows server 200310
安装Windows Server 2003
  • 2. 图形模式安装

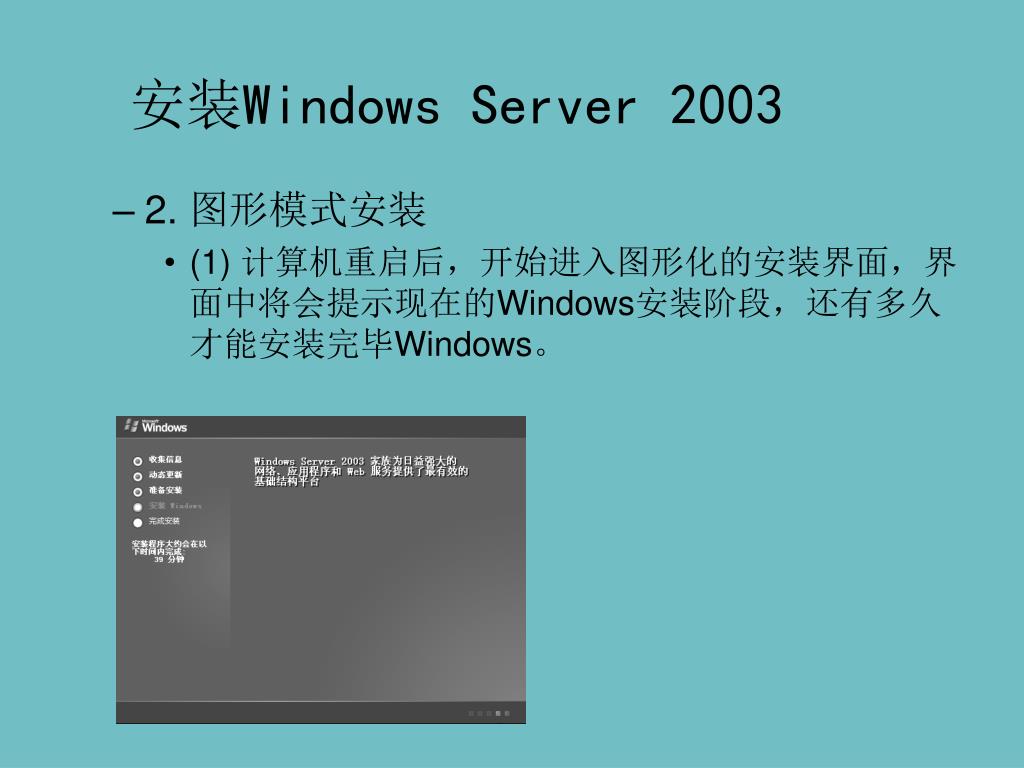

    • (1) 计算机重启后,开始进入图形化的安装界面,界面中将会提示现在的Windows安装阶段,还有多久才能安装完毕Windows。
windows server 200311
安装Windows Server 2003

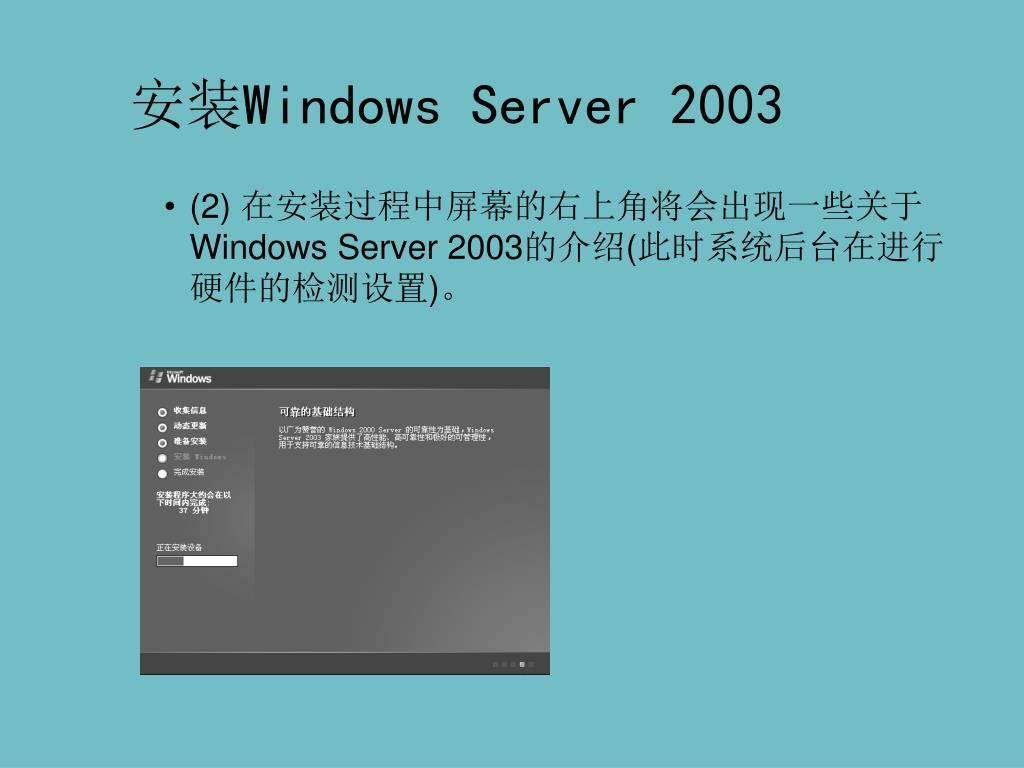

  • (2) 在安装过程中屏幕的右上角将会出现一些关于Windows Server 2003的介绍(此时系统后台在进行硬件的检测设置)。
windows server 200312
安装Windows Server 2003
  • (3) 经过一段时间等待(时间的长短取决于机器性能和设备的多少,一般来说几分钟至十几分钟不等),屏幕终于有新的变化。接着提示设置区域和语言选项。
windows server 200313
安装Windows Server 2003
  • (4) 如果想更改区域的设置,请单击【自定义】按钮,在弹出的窗口中选择想要的区域,在确定退回到主安装界面。默认选择是中国,所以直接单击【下一步】按钮继续,输入单位信息。
  • (5) 输入姓名和公司或单位的名称,输入后单击【下一步】继续。
windows server 200314
安装Windows Server 2003

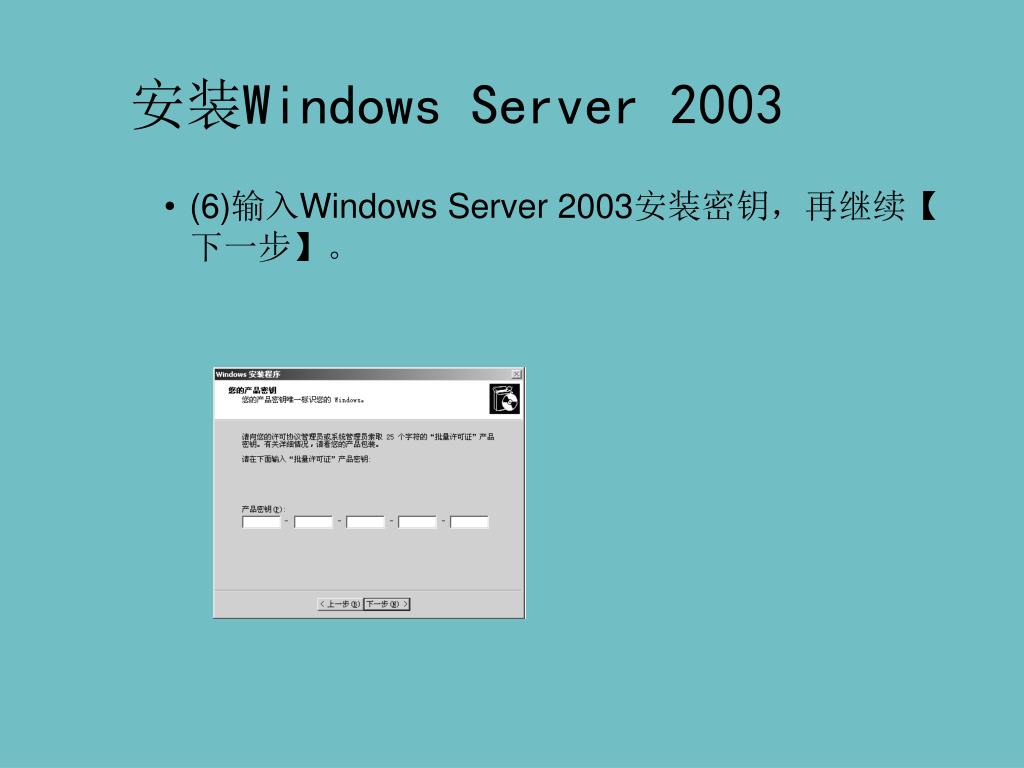

  • (6)输入Windows Server 2003安装密钥,再继续【下一步】。
windows server 200315
安装Windows Server 2003

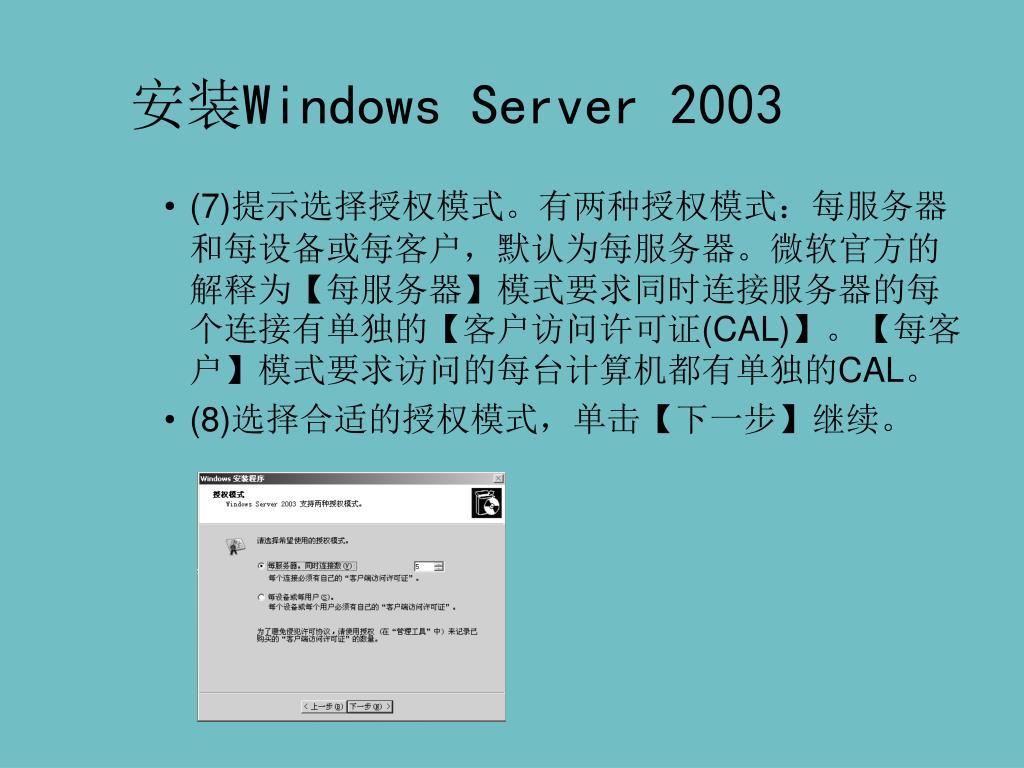

  • (7)提示选择授权模式。有两种授权模式:每服务器和每设备或每客户,默认为每服务器。微软官方的解释为【每服务器】模式要求同时连接服务器的每个连接有单独的【客户访问许可证(CAL)】。【每客户】模式要求访问的每台计算机都有单独的CAL。
  • (8)选择合适的授权模式,单击【下一步】继续。
windows server 200316
安装Windows Server 2003
  • (9) 输入计算机名和管理员密码,单击【下一步】继续。
windows server 200317
安装Windows Server 2003
  • (10) 将会提示设置日期和时间,单击【下一步】继续。
windows server 200318
安装Windows Server 2003
  • (11) 开始安装网络,网络安装过程比较慢,需要耐心等待。安装完毕之后将会跳出对话框提示进行网络设置。
  • (12) 如果网络上没有DHCP服务器,并且想手动配置IP、DNS、网关等。请选择【自定义设置】,通常情况下先选择【典型设置】,并单击【下一步】继续。
windows server 200319
安装Windows Server 2003
  • (13) 出现工作组或域设置选择,建议选择【计算机不在网络上,或者在没有域的网络上】。通常是在安装系统完毕后再把计算机添加到域中。
windows server 200320
安装Windows Server 2003
  • (14) 计算机开始复制必要的文件。
  • (15) 复制完文件后,依次开始安装开始菜单程序项、注册组件、保存设置。
  • (16) 然后会删除安装过程中的临时文件,接着提示重启计算机。重新启动计算机,就可以登录系统了。
windows server 200321
配置Windows Server 2003环境
  • 1. 调整虚拟内存
    • Windows Server 2003用于工作站时,虚拟内存不承担高负荷工作,只要此计算机拥有512M以上的物理内存,就可以禁用虚拟内存加快注销和关机时间。由于Windows Server 2003的虚拟内存专用于数据交换,待机模式时数据依旧保留在物理内存中,休眠模式也有其专用的休眠文件,所以不会像在Windows 9x环境下出现系统无法正常待机和休眠的情况。
    • 右键单击【我的电脑】|【属性】|【高级】|【性能】|【设置】|【高级】,单击【虚拟内存】部分的【更改】,然后在出现的窗口中选择【无分页文件】,确定返回后,重启系统即可。
  • 2. 控制面板里显示全部组件
    • 将系统盘上Windows\inf目录中的Sysoc.inf文件里纪录的【hide】参数删掉。
windows server 200322
配置Windows Server 2003环境
  • 3. 对显示启用硬件加速
    • 启用显示硬件加速设置过程如下:
    • 在桌面的空白处单击右键,选择【属性】菜单项,弹出【显示属性】对话框;
    • 选择【设置】选项卡,单击【高级】按钮;弹出显示器及显示适配器属性对话框,在对话框中选择【疑难解答】选项卡;
    • 将【硬件加速】滚动条托动到【完全】,单击【应用】后,屏幕黑屏几秒钟。然后单击【确定】按钮。
  • 4.设置Windows XP风格界面
    • 如果你非常喜欢或习惯Windows XP界面,可以将Windows Server 2003的桌面设置成Windows XP风格。具体操作如下:
    • 打开【开始】菜单,在【运行】命令行中,键入Services.msc,弹出【服务】对话框,或运行【开始】/【程序】/【管理工具】/【服务】;
    • 在右边的详细窗口中,选择themes主题,弹出【themes的属性】窗口,在【常规】页面下,将启动类型改为【自动】(默认是禁止的),单击【应用】;
    • 在桌面的空白处单击右键,选择【属性】菜单项,弹出【显示属性】对话框;
    • 在【主题】页面下,在【主题】的下拉列表中选择Windows XP。
slide58
硬件管理
  • 硬件管理的内容
    • 安装和升级硬件驱动程序
    • 卸载硬件驱动程序
    • 停止硬件的使用
    • 查看硬件信息
slide59
硬件管理
  • 系统属性
    • 计算机系统的操作系统
    • 是否打补丁
    • CPU
    • 物理内存
slide60
硬件管理
  • 设备管理器
slide61
硬件管理
  • 添加/删除硬件
    • 添加硬件
    • 删除硬件
slide62
硬件管理
  • 系统信息
windows
Windows组件的安装
  • 方法有3种
    • 使用“管理您的服务器”
    • 使用“Windows组件向导”
    • 使用命令行
slide64
服务的管理
  • 举例
    • 例如messenger服务
      • 启动服务
      • 停止服务
windows1
使用Windows 帮助和支持
  • 了解服务器使用功能
  • 介绍执行某项任务的方法
  • 提供最佳操作方法和技巧
  • 提供常见管理任务信息
  • 安装、配置系统及其组件要求的步骤
  • 疑难解答策略
slide72
1、必须注意环境卫生。机房内严禁抽烟、保持洁净环境。

2、机房内用品要摆放整齐,进出机房必须换鞋或鞋套。

3、机房应安排人员值班及巡视,负责机房日常行为督导。

4、值班人员应注意检查机房的防晒、防水、防潮及温度,维持机房环境在标准值内,注意天气变化对机房的影响,检查下水、通风等设施。

5、重点检查机房环境温湿度、供电、监控通讯、漏水检测、主要设备工作状态及消防等,并做好记录;

6、每周检查UPS及电池间的设备工作情况;

7、每季度进行一次机房空调、UPS、服务器和网络设备的巡检,进行空调维护、UPS放电,确保机房各主要设备的正常运转。

568a 1 2 3 4 5 6 7 8 568b 1 2 3 4 5 6 7 8
标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8。 标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8;
slide80
设计标准
  • GB/T50314-2000《智能建筑设计标准》
  • GB 2887-89《计算站场地技术要求》
  • GB 9361-88《计算站场地安全要求》
  • GB 50174-93《电子计算机机房设计规范》
  • GB 6650-86《计算机机房机房活动地板技术条件》
  • GB J45《高层民用建筑设计防火规范》
  • TJ16《建筑设计防火规范》
  • GB50222-95 《建筑内部装修设计防火规范》
  • GB50116-98 《火灾自动报警系统设计规范》
  • NFPA2001 《洁净气体灭火剂及灭火系统设计标准》
  • JGJ/T 16-92《民用建筑电气设计规范》
  • GBJ232-90,92《电气装置安装施工及验收规范》
  • GB50054-95《低压配电设计规范》
  • GB/T19002-1994《物业管理ISO9002》
  • GA/T75-94《安全防范工程程序与要求》等
slide81
设计范围
  • 机房装修系统
  • 机房供、配电系统
  • 机房空调
  • 防雷、接地系统
slide82
机房装修系统
  • 计算机机房装修材料应选用难燃材料和非燃材料,应能防潮、吸音、不起尘、抗静电等。
  • 计算机机房的活动地板应是难燃材料或非燃材料。
  • 活动地板应有稳定的抗静电性能和承载能力,同时耐油、耐腐蚀、柔光、不起尘等。
  • 异型活动地板提供的各种规格的电线、电缆、进出口应做得光滑,防止损伤电线、电缆。
  • 活动地板下的建筑地面应平整、光洁、防潮、防尘。
  • 在安装活动地板时,应采取相应措施,防止地板支脚倾斜、移位、横梁、坠落。
slide83
机房区采用铝合金微孔方形暗龙骨吊顶板,规格为600×600×0.8mm
  • 本设计具有质轻、防火、防潮、吸音、防尘等性能,配合防眩光灯盘不会产生眩光
slide88
机房照明及专业供配电
  • 机房照明按国家标准<计算站场地技术条件>规定:机房内在离地面0.8M处,照度大于400Lx。
  • 机房采用亚光铝格栅灯3*20w荧光灯具
