三相电路

三相电路. 一、实验目的. 1、熟悉三相负载星形或三角形联接的接线方法 2、进一步了解三相电路中相电压与线电压、相电流与线电流的关系 3、了解三相四线制电路中中性线的作用. 二、实验原理. 1、当对称负载作星形联接时：. 当对称负载作三角形联接时：. 2、中性线的作用 在三相四线制低压供电系统中,中性线的作用是当三相负载不对称时,能保证零线上的阻抗为零,以消除中性点位移,使各相的电压保持对称,即各相负载的相电压恒等于电源相电压,并与负荷变化无关. 1、测量本组实验台上电源三相线电压和相电压，观察三相电压是否对称， 　线电压是否为相电压的　　倍，测量数据记于表1中。.

rafiki
Download Presentation

三相电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

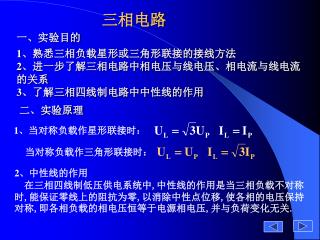

  1. 三相电路 一、实验目的 1、熟悉三相负载星形或三角形联接的接线方法 2、进一步了解三相电路中相电压与线电压、相电流与线电流的关系 3、了解三相四线制电路中中性线的作用 二、实验原理 1、当对称负载作星形联接时： 当对称负载作三角形联接时： 2、中性线的作用 在三相四线制低压供电系统中,中性线的作用是当三相负载不对称时,能保证零线上的阻抗为零,以消除中性点位移,使各相的电压保持对称,即各相负载的相电压恒等于电源相电压,并与负荷变化无关.

  2. 1、测量本组实验台上电源三相线电压和相电压，观察三相电压是否对称，1、测量本组实验台上电源三相线电压和相电压，观察三相电压是否对称， 　线电压是否为相电压的　　倍，测量数据记于表1中。 三、实验内容及步骤 2、负载作星形联接，分别在负载对称和不对称，有中线和无中线，几种情况下， 　　测量三相线电压、相电压、线电流及中点电压，数据记入表中。

  3. 190V 110V 电路图↓ 接线图↑ 注：负载不对称时关掉U相两个灯泡

  4. ★注：将三相调压输出线电压调至220V 3、负载作三角形联接 1)负载对称，测量线电压、线电流、相电流; 2)负载不对称(将U、V之间的两个灯泡关掉)，测量线电压、线电流、相电流。填入表格中。

  5. ☆电压调节： 将电压指示切换到三相调压输出， 调节自耦变压器，观察并测量输 出电压，使其值为220V。 电路联接： 首先将电源联接到各相。

  6. 电路联接： 再将各相联接成三角形。 电路联接： 改变接线点，测电路线电流。 注：此时测得的电流为相电流。 当负载不对称时，将U、V之间的两个灯泡关掉。

  7. 四、注意事项 1、本次实验中，电压较高，电路改接次数较多，要防止发生短路事故；实验时，白炽灯发热，要防止烫伤。 2、负载三角形联接时，由于是两灯泡并联，所以一定要先将电源线电压调到220V再接电路。 3、接线时要严格遵守先接线，再通电；先断电，再拆线的原则。 4、用电流表测电流而没有测量插孔时，一定要注意将电流表串接入电路中，以防短路。 五、实验报告
