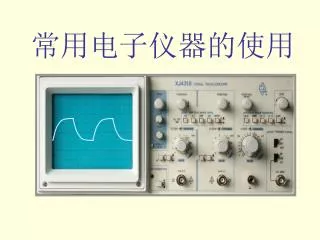

  1. 常用电子仪器的使用

  2. 一、实验目的 1、掌握示波器、函数信号发生器的使用方法； 2、学会用示波器测量脉冲信号以及正弦信号的幅度、周期等参数。

  3. 二、实验设备 1、XJ4318型双踪示波器 2、DDH—1型大功率函数信号源 3、JDV—241型交流电压表

  4. 1、XJ4318型双踪示波器面板旋钮介绍 显示调节 CH1通道 移位旋钮 显示CH2通道输入信号 CH2通道 极性控制 显示CH1通道输入信号 交替显示CH1和CH2 CH2通道 移位旋钮 工作方式 X轴 移位旋钮 电视行 同步 断续显示 自激状态 触发方式 触发状态 辉度 触发极性 标尺亮度 偏转因数开关 扫描时间 电平 锁定 电视场 同步 内触发 选择开关 聚焦 微调 微调 耦合和 接地 触发源 开关 校准信号 外触发 输入端 CH2通道 输入端 CH1通道 输入端 指示灯 接地端 电源开关

  5. 2、DDH—1型大功率函数信号源 三角波 输出端 方波 输出端 接地端 正弦波 输出端 脉冲信号 输出端 正弦波 幅度调节 脉冲信号 按钮 三角波 幅度调节 方波 幅度调节 频率显示 电源开关 频率细调 指示灯 频率粗调

  6. 3、JDV—241型交流电压表 模拟显示 超限指示 超限记录 数字显示 量程按钮 输入端

  7. 三、预习与思考 1、预习双踪示波器和函数信号发生器的使用方法。 2、预习示波器测量信号幅度、周期、频率、时间等参数的方法。 3、示波器接通电源后，电源指示灯亮，但荧光屏上无光点，这时应调节哪些旋钮？ 4、若示波器上显示的波形不稳定，应调节哪些旋钮才能使波形稳定下来？ 5、如果示波器的“Y轴输入”端输入一个正弦波（或方波）信号，而示波器的荧光屏上只有一条垂线，这是什么原因？应调节哪些旋钮才能观察到正弦波（或方波）信号。

  8. 四、实验任务 1、观察函数信号发生器的输出波形。 2、测量函数信号发生器输出的方波和正弦波的信号周期，并将测量值与函数信号发生器显示的频率进行比较，分析产生误差的原因。 3、测量正弦波和方波信号的幅度，并分析产生误差的原因。

  9. 五、注意事项 1、时间、电压微调旋钮一定要放在校正位置上。 2、示波器和函数信号发生器的接地端应连在一起，以防止干扰和短路。 3、用示波器测量正弦信号的幅度为峰—峰值，而交流电压表测量正弦信号的电压值为有效值。

  10. 再见！
