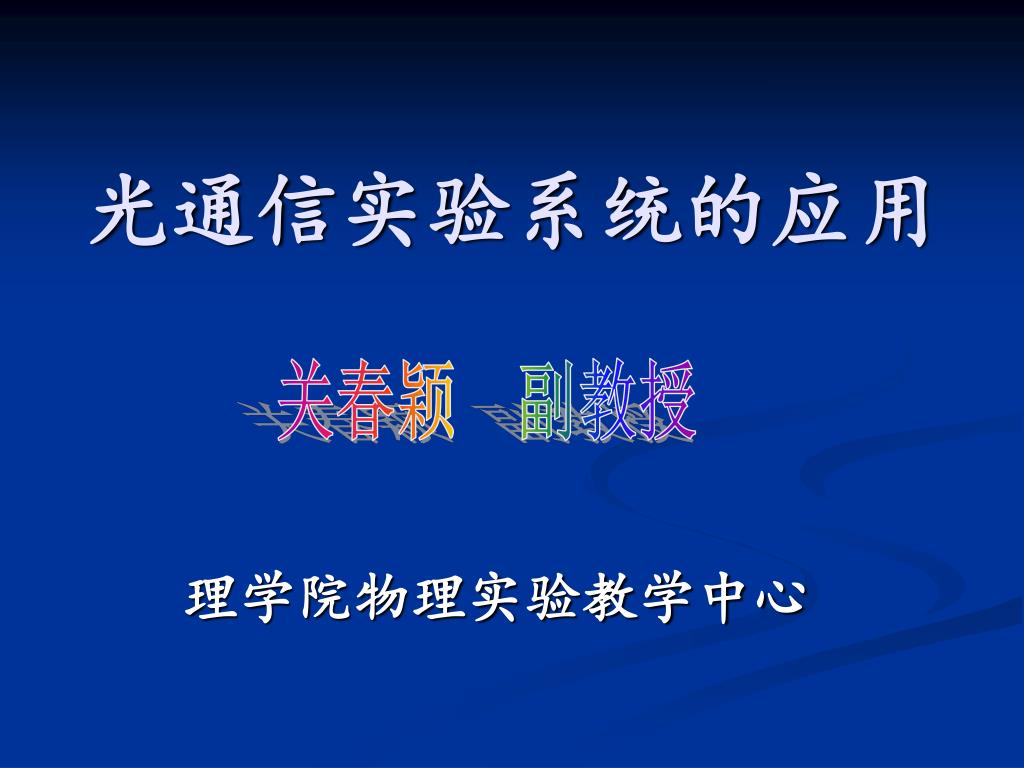

  1. 光通信实验系统的应用 关春颖 副教授 理学院物理实验教学中心

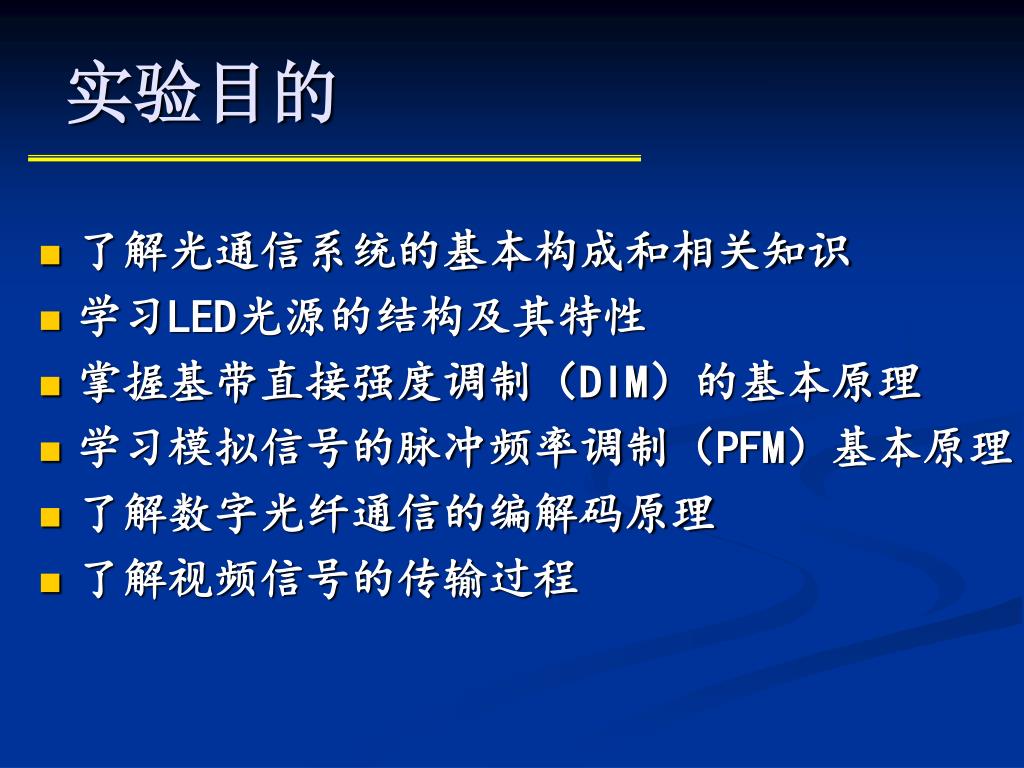

  2. 实验目的 • 了解光通信系统的基本构成和相关知识 • 学习LED光源的结构及其特性 • 掌握基带直接强度调制（DIM）的基本原理 • 学习模拟信号的脉冲频率调制（PFM）基本原理 • 了解数字光纤通信的编解码原理 • 了解视频信号的传输过程

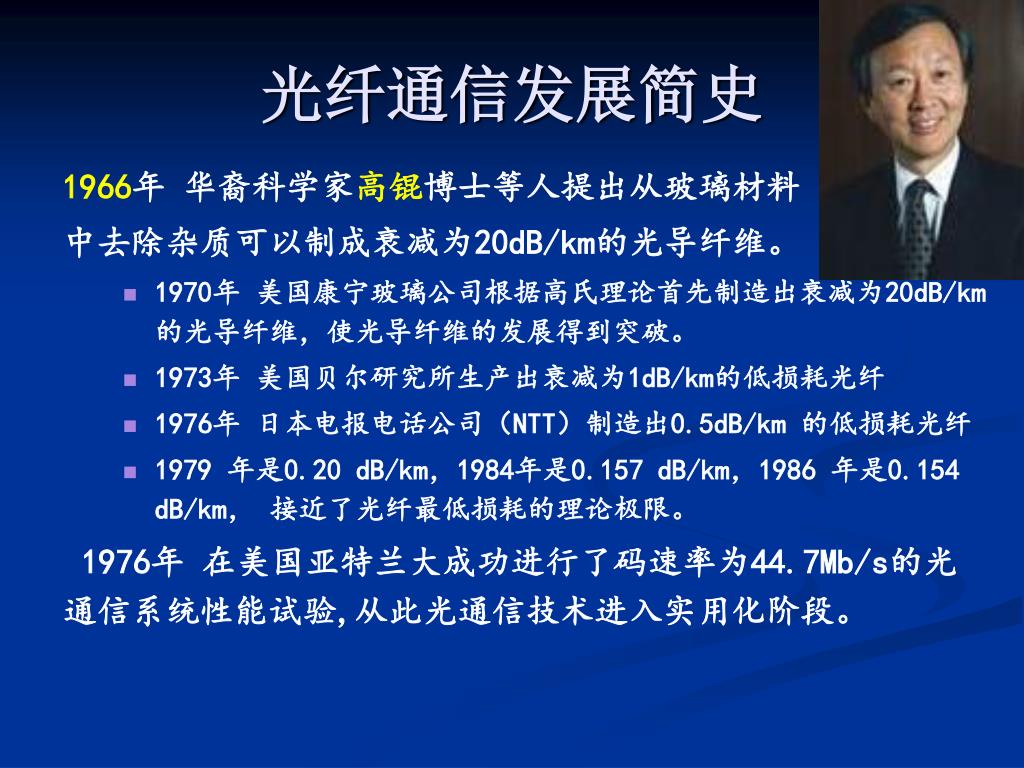

  3. 光纤通信发展简史 1966年 华裔科学家高锟博士等人提出从玻璃材料 中去除杂质可以制成衰减为20dB/km的光导纤维。 • 1970年 美国康宁玻璃公司根据高氏理论首先制造出衰减为20dB/km的光导纤维，使光导纤维的发展得到突破。 • 1973年 美国贝尔研究所生产出衰减为1dB/km的低损耗光纤 • 1976年 日本电报电话公司（NTT）制造出0.5dB/km 的低损耗光纤 • 1979 年是0.20 dB/km，1984年是0.157 dB/km，1986 年是0.154 dB/km， 接近了光纤最低损耗的理论极限。 • 1976年 在美国亚特兰大成功进行了码速率为44.7Mb/s的光通信系统性能试验,从此光通信技术进入实用化阶段。

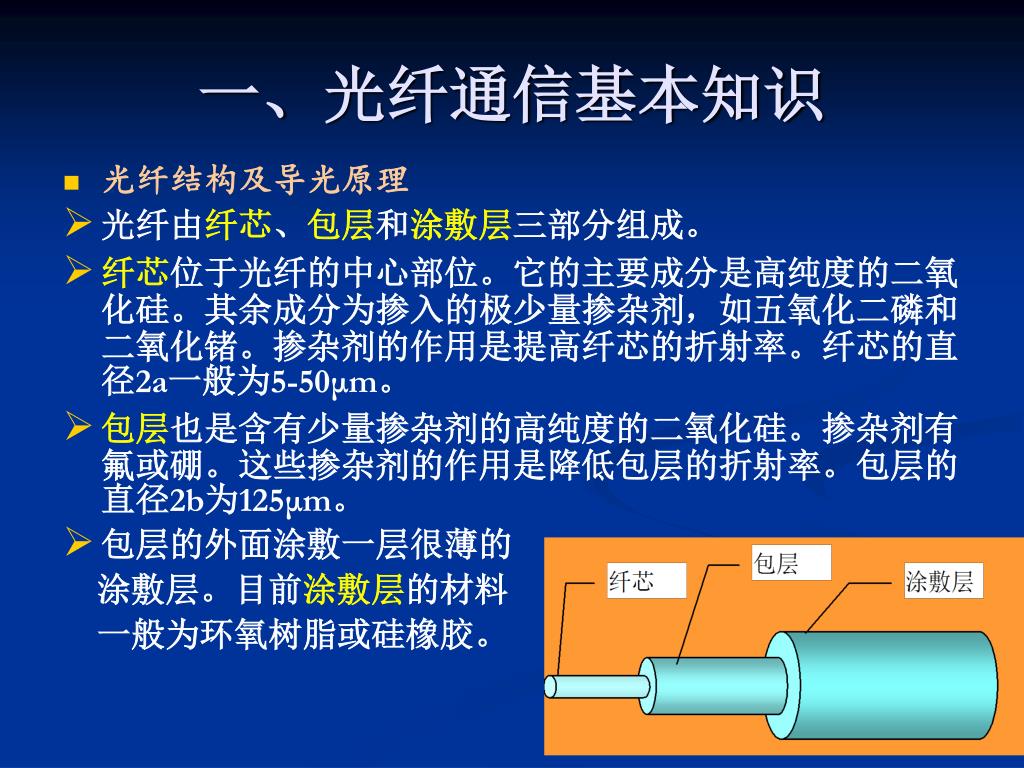

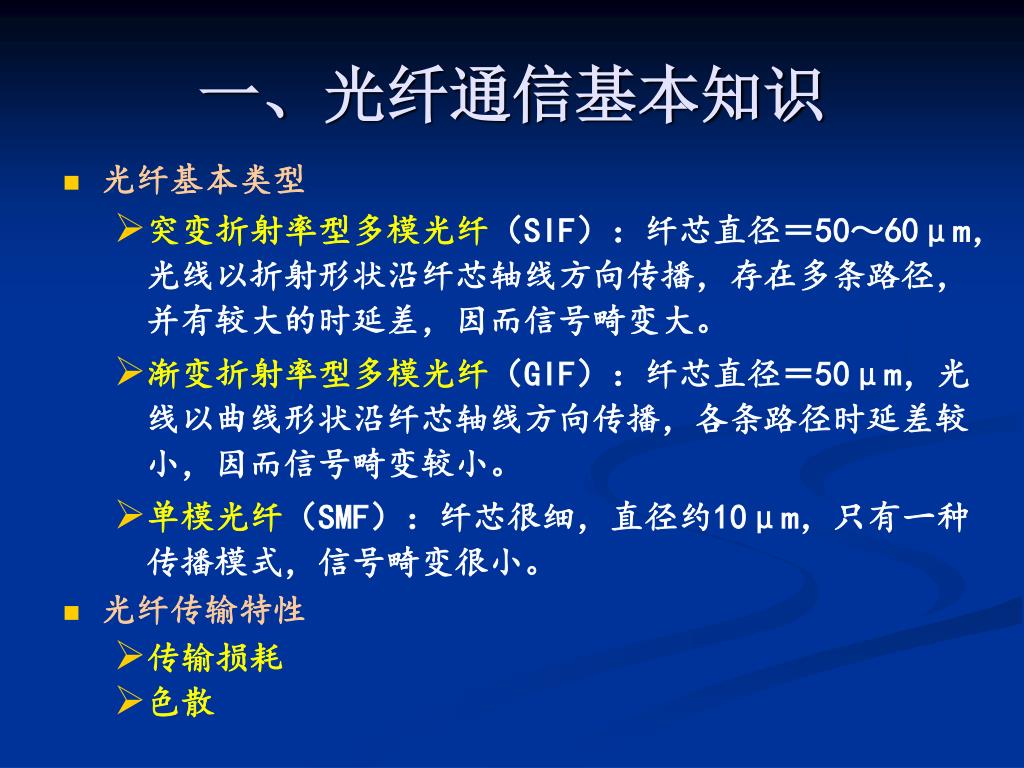

  4. 一、光纤通信基本知识 • 光纤结构及导光原理 • 光纤由纤芯、包层和涂敷层三部分组成。 • 纤芯位于光纤的中心部位。它的主要成分是高纯度的二氧化硅。其余成分为掺入的极少量掺杂剂，如五氧化二磷和二氧化锗。掺杂剂的作用是提高纤芯的折射率。纤芯的直径2a一般为5-50μm。 • 包层也是含有少量掺杂剂的高纯度的二氧化硅。掺杂剂有氟或硼。这些掺杂剂的作用是降低包层的折射率。包层的直径2b为125μm。 • 包层的外面涂敷一层很薄的 涂敷层。目前涂敷层的材料 一般为环氧树脂或硅橡胶。

  5. 一、光纤通信基本知识 • 光纤基本类型 • 突变折射率型多模光纤（SIF）：纤芯直径＝50～60μm，光线以折射形状沿纤芯轴线方向传播，存在多条路径，并有较大的时延差，因而信号畸变大。 • 渐变折射率型多模光纤（GIF）：纤芯直径＝50μm，光线以曲线形状沿纤芯轴线方向传播，各条路径时延差较小，因而信号畸变较小。 • 单模光纤（SMF）：纤芯很细，直径约10μm，只有一种传播模式，信号畸变很小。 • 光纤传输特性 • 传输损耗 • 色散

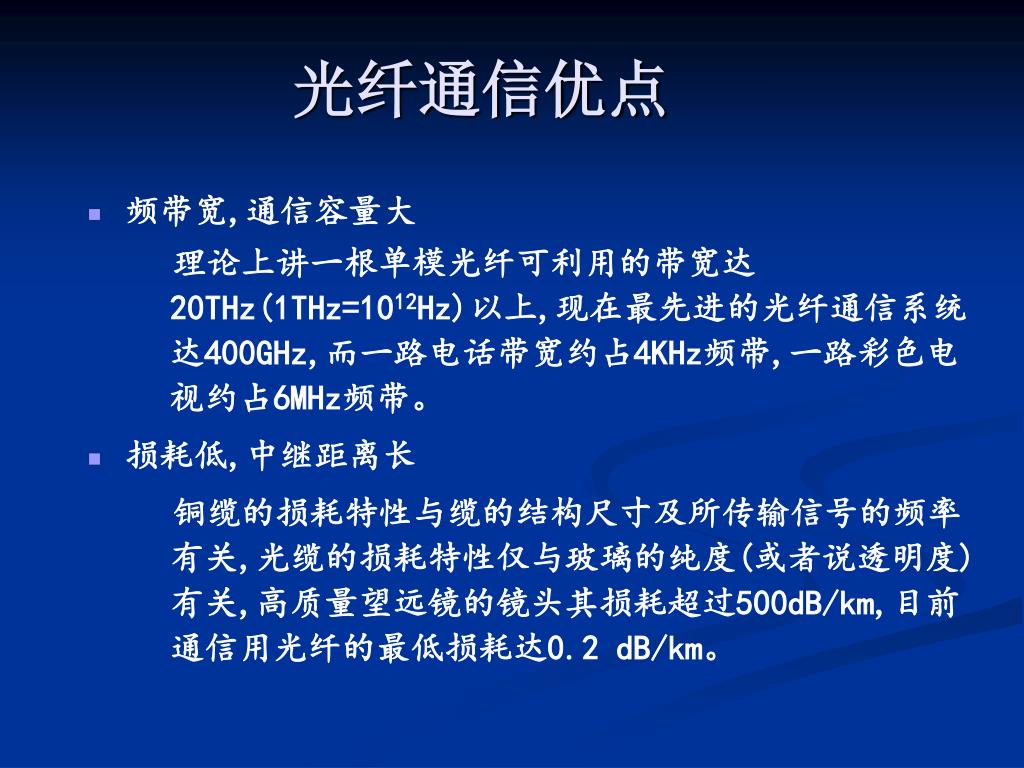

  6. 光纤通信优点 频带宽,通信容量大 理论上讲一根单模光纤可利用的带宽达20THz(1THz=1012Hz)以上,现在最先进的光纤通信系统达400GHz,而一路电话带宽约占4KHz频带,一路彩色电视约占6MHz频带。 损耗低,中继距离长 铜缆的损耗特性与缆的结构尺寸及所传输信号的频率有关,光缆的损耗特性仅与玻璃的纯度(或者说透明度)有关,高质量望远镜的镜头其损耗超过500dB/km,目前通信用光纤的最低损耗达0.2 dB/km。

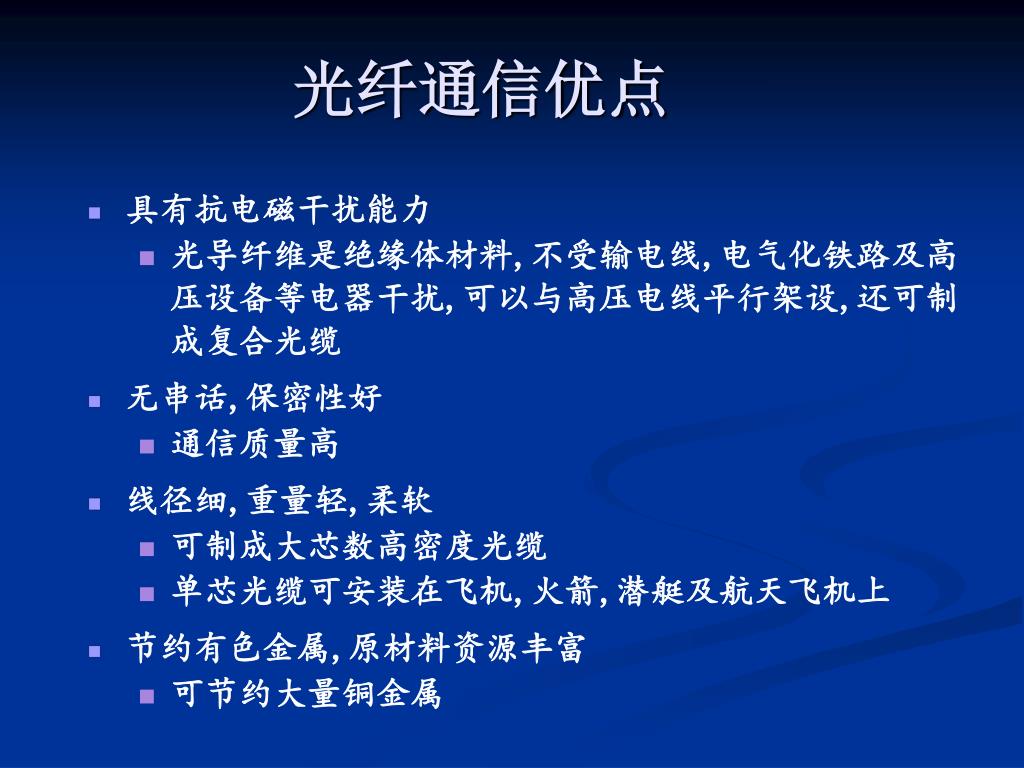

  7. 光纤通信优点 具有抗电磁干扰能力 光导纤维是绝缘体材料,不受输电线,电气化铁路及高压设备等电器干扰,可以与高压电线平行架设,还可制成复合光缆 无串话,保密性好 通信质量高 线径细,重量轻,柔软 可制成大芯数高密度光缆 单芯光缆可安装在飞机,火箭,潜艇及航天飞机上 节约有色金属,原材料资源丰富 可节约大量铜金属

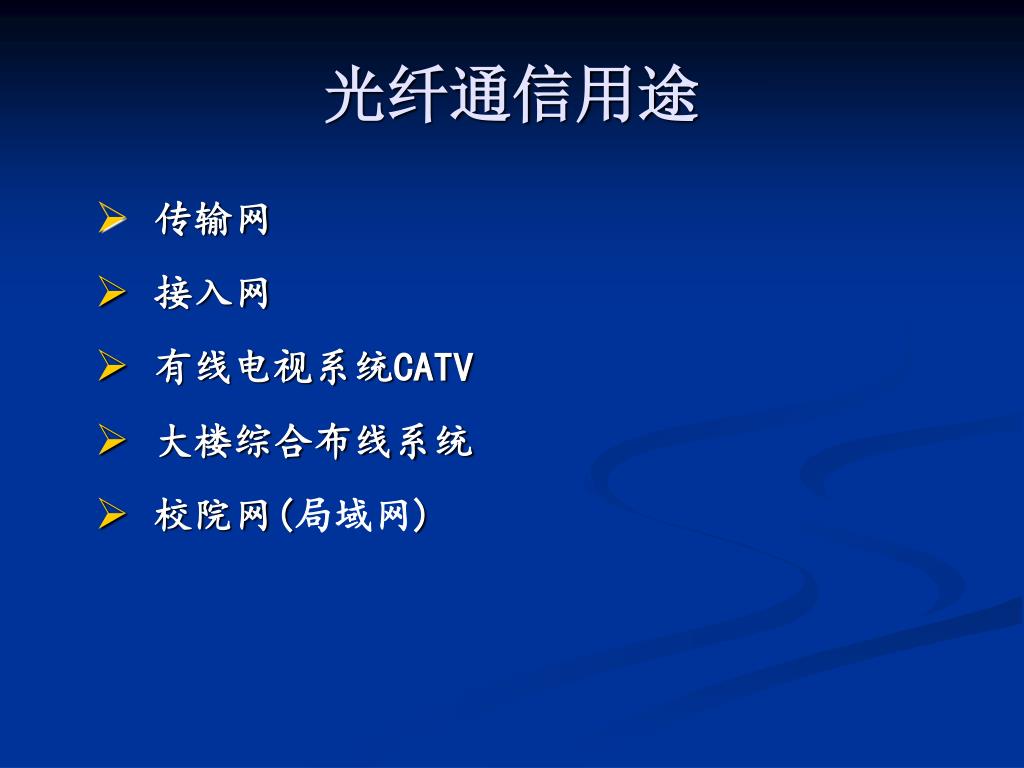

  8. 光纤通信用途 传输网 接入网 有线电视系统CATV 大楼综合布线系统 校院网(局域网)

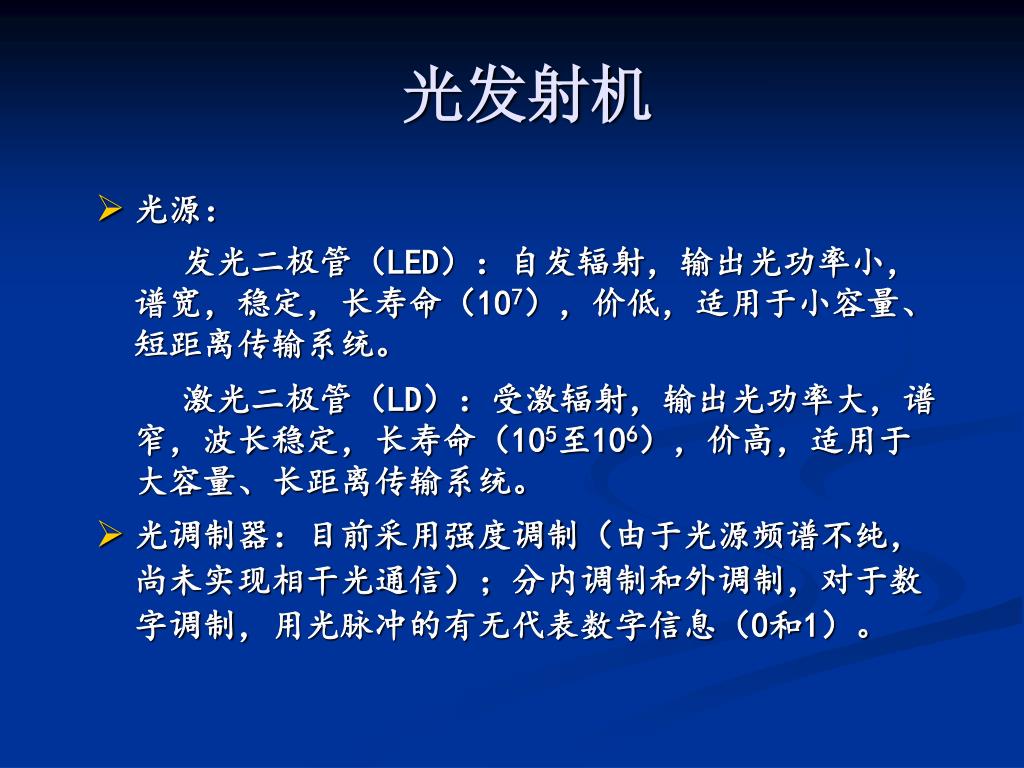

  9. 光发射机 • 光源： 发光二极管（LED）：自发辐射，输出光功率小，谱宽，稳定，长寿命（107），价低，适用于小容量、短距离传输系统。 激光二极管（LD）：受激辐射，输出光功率大，谱窄，波长稳定，长寿命（105至106），价高，适用于大容量、长距离传输系统。 • 光调制器：目前采用强度调制（由于光源频谱不纯，尚未实现相干光通信）；分内调制和外调制，对于数字调制，用光脉冲的有无代表数字信息（0和1）。

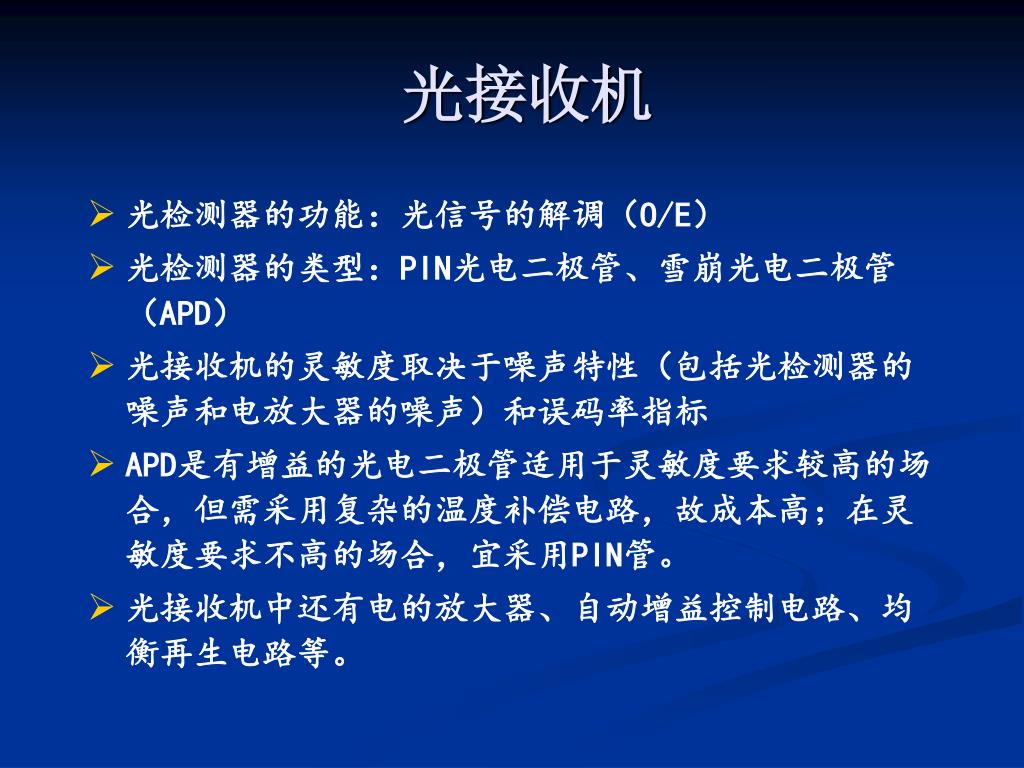

  10. 光接收机 • 光检测器的功能：光信号的解调（O/E） • 光检测器的类型：PIN光电二极管、雪崩光电二极管（APD） • 光接收机的灵敏度取决于噪声特性（包括光检测器的噪声和电放大器的噪声）和误码率指标 • APD是有增益的光电二极管适用于灵敏度要求较高的场合，但需采用复杂的温度补偿电路，故成本高；在灵敏度要求不高的场合，宜采用PIN管。 • 光接收机中还有电的放大器、自动增益控制电路、均衡再生电路等。

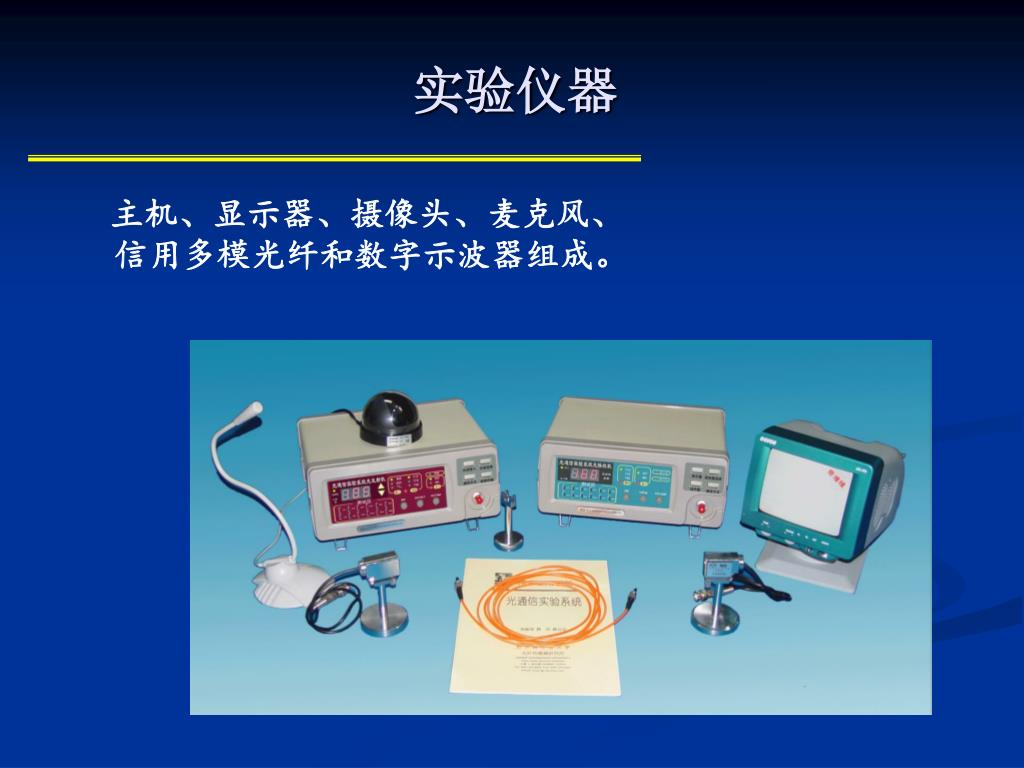

  11. 实验仪器 • 主机、显示器、摄像头、麦克风、 • 信用多模光纤和数字示波器组成。

  12. 光发射机 光发射机前面板 光发射机后面板

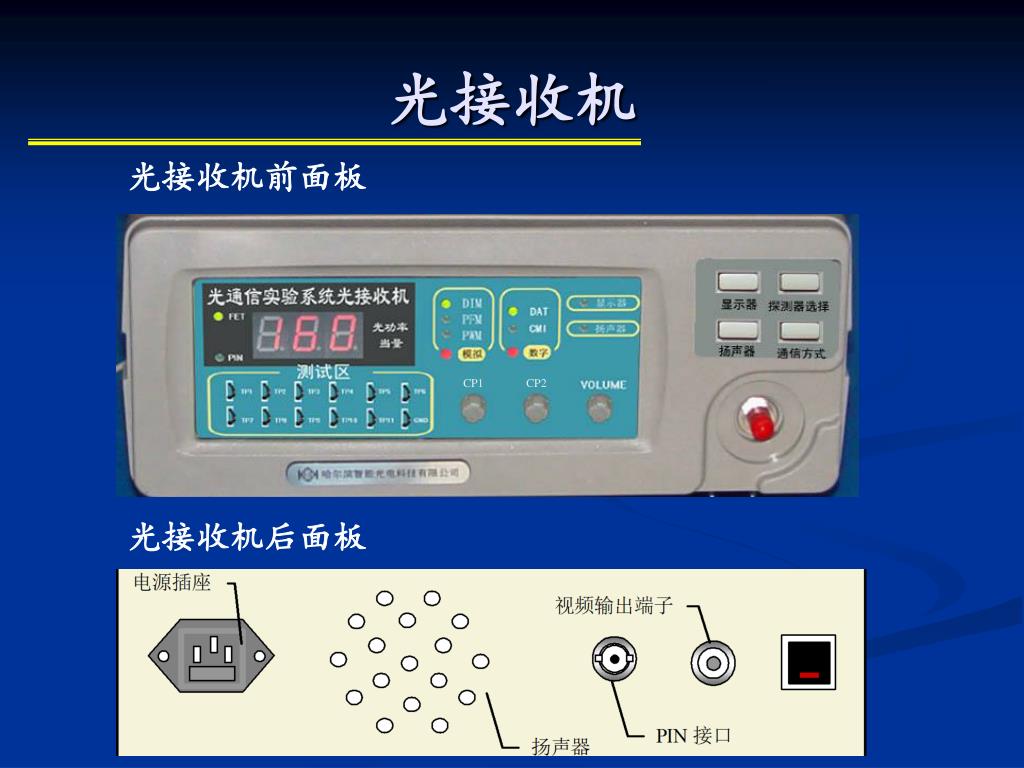

  13. 光接收机 光接收机前面板 光接收机后面板

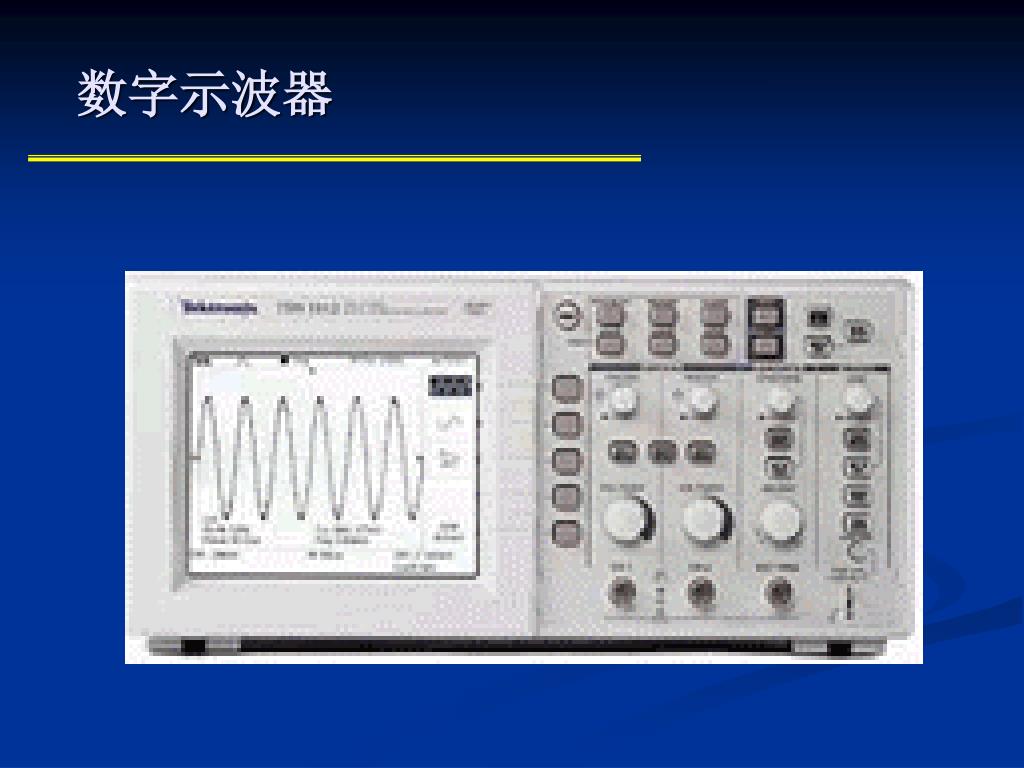

  14. 数字示波器

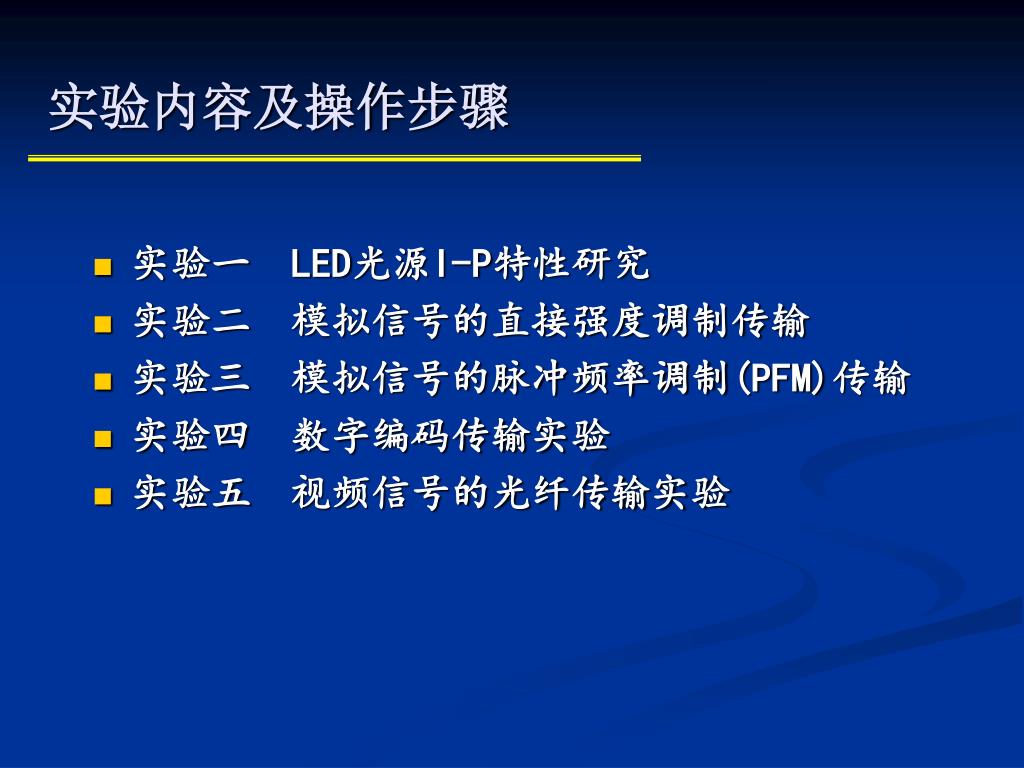

  15. 实验内容及操作步骤 • 实验一 LED光源I-P特性研究 • 实验二 模拟信号的直接强度调制传输 • 实验三 模拟信号的脉冲频率调制(PFM)传输 • 实验四 数字编码传输实验 • 实验五 视频信号的光纤传输实验

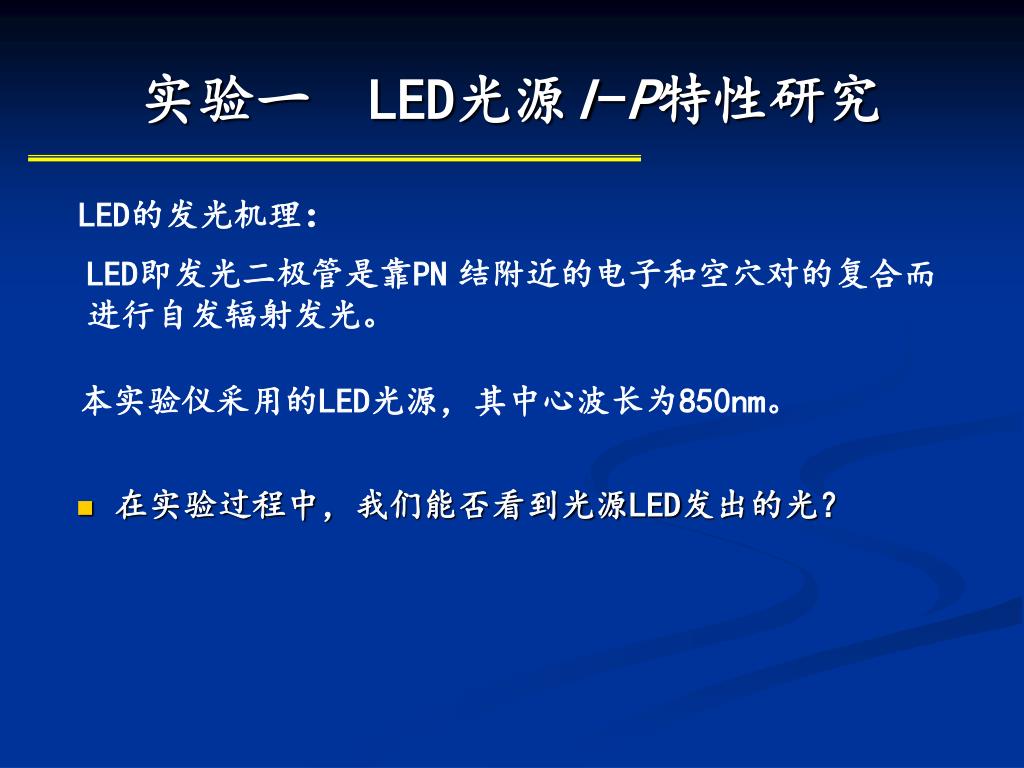

  16. 实验一 LED光源I-P特性研究 • 在实验过程中，我们能否看到光源LED发出的光？ LED的发光机理： LED即发光二极管是靠PN结附近的电子和空穴对的复合而进行自发辐射发光。 本实验仪采用的LED光源，其中心波长为850nm。

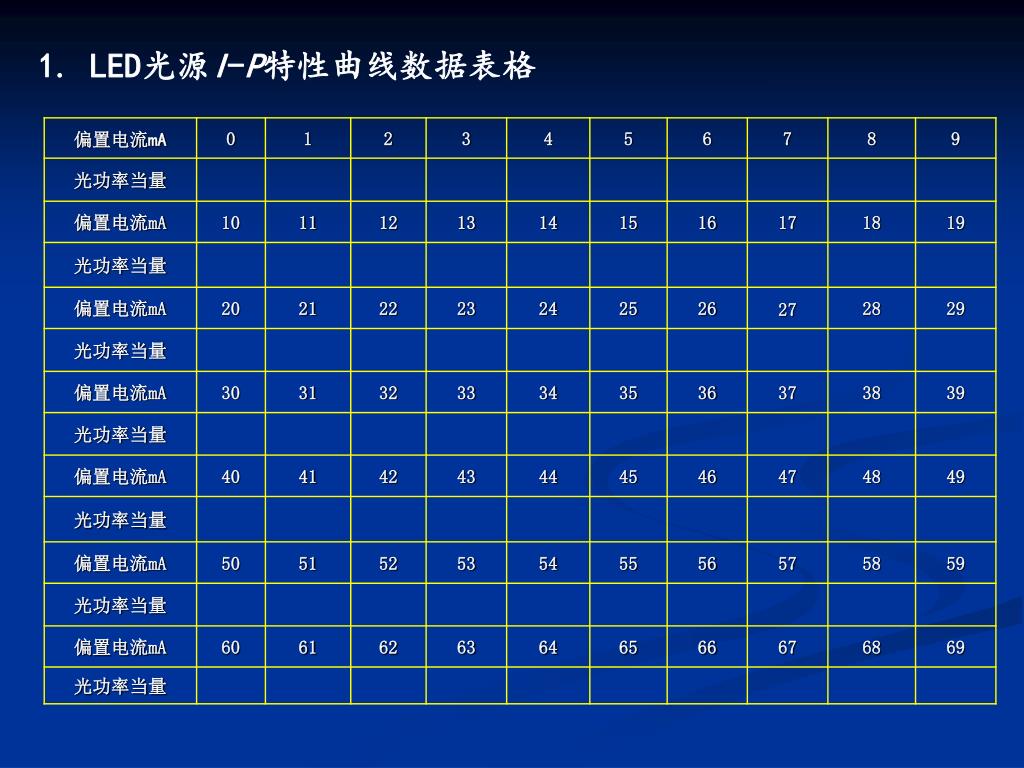

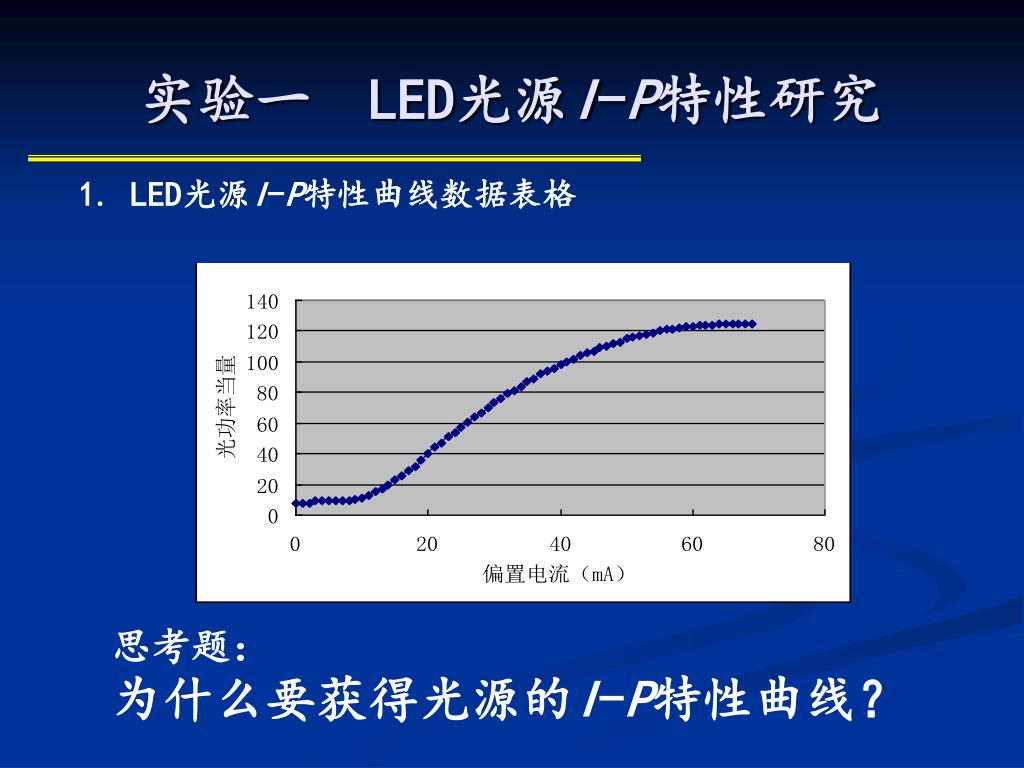

  17. 1. LED光源I-P特性曲线数据表格

  18. 实验一 LED光源I-P特性研究 1. LED光源I-P特性曲线数据表格 思考题： 为什么要获得光源的I-P特性曲线？

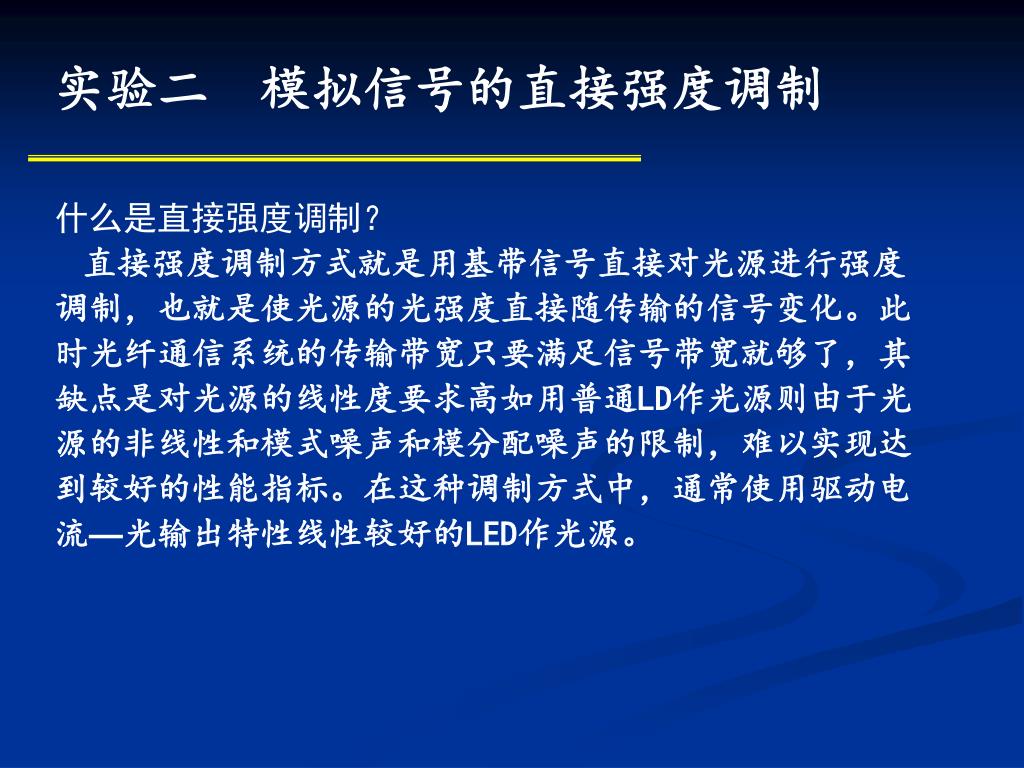

  19. 实验二 模拟信号的直接强度调制 什么是直接强度调制？ 直接强度调制方式就是用基带信号直接对光源进行强度调制，也就是使光源的光强度直接随传输的信号变化。此时光纤通信系统的传输带宽只要满足信号带宽就够了，其缺点是对光源的线性度要求高如用普通LD作光源则由于光源的非线性和模式噪声和模分配噪声的限制，难以实现达到较好的性能指标。在这种调制方式中，通常使用驱动电流—光输出特性线性较好的LED作光源。

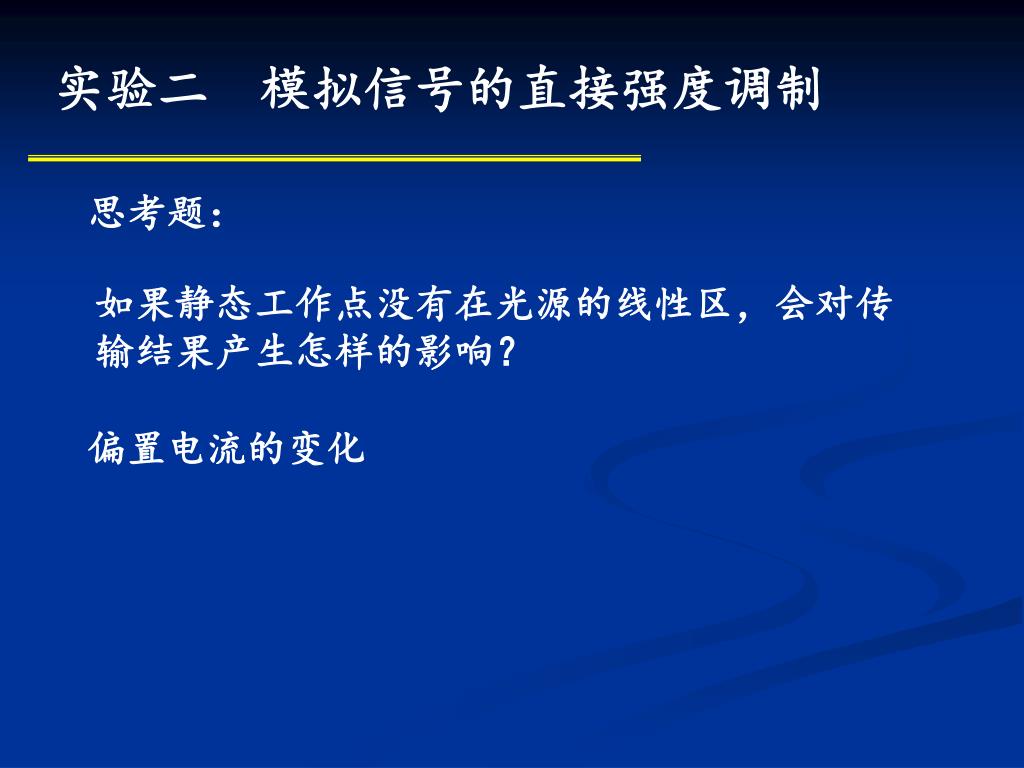

  20. 实验二 模拟信号的直接强度调制 思考题： 如果静态工作点没有在光源的线性区，会对传输结果产生怎样的影响？ 偏置电流的变化

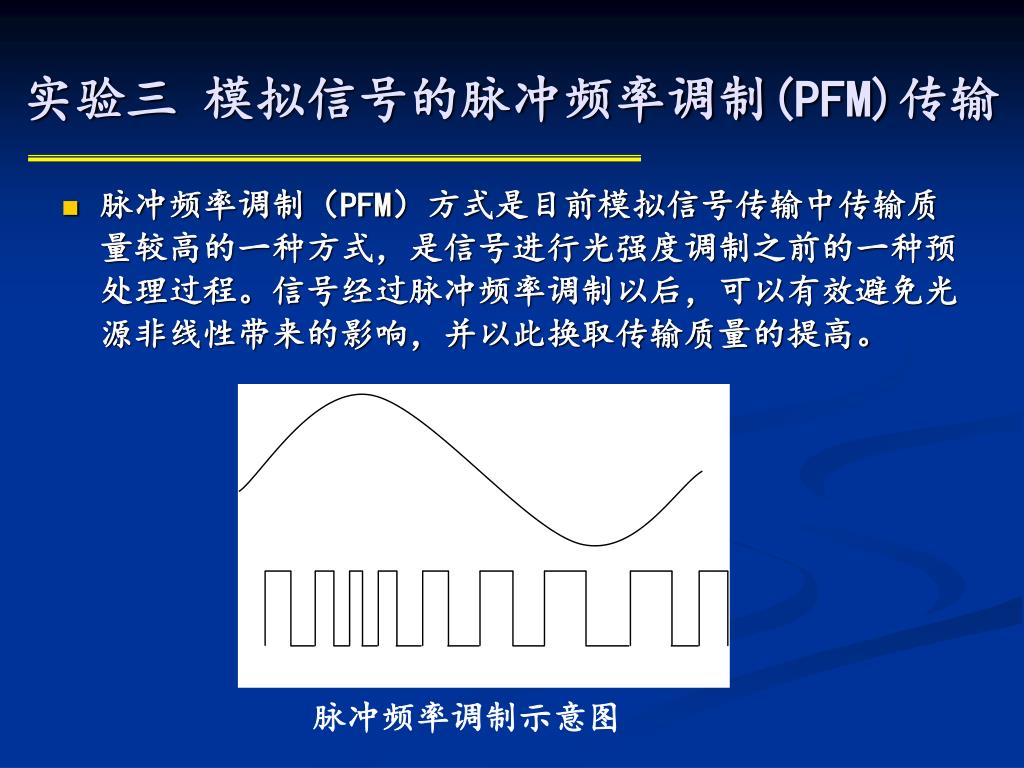

  21. 实验三 模拟信号的脉冲频率调制(PFM)传输 • 脉冲频率调制（PFM）方式是目前模拟信号传输中传输质量较高的一种方式，是信号进行光强度调制之前的一种预处理过程。信号经过脉冲频率调制以后，可以有效避免光源非线性带来的影响，并以此换取传输质量的提高。 脉冲频率调制示意图

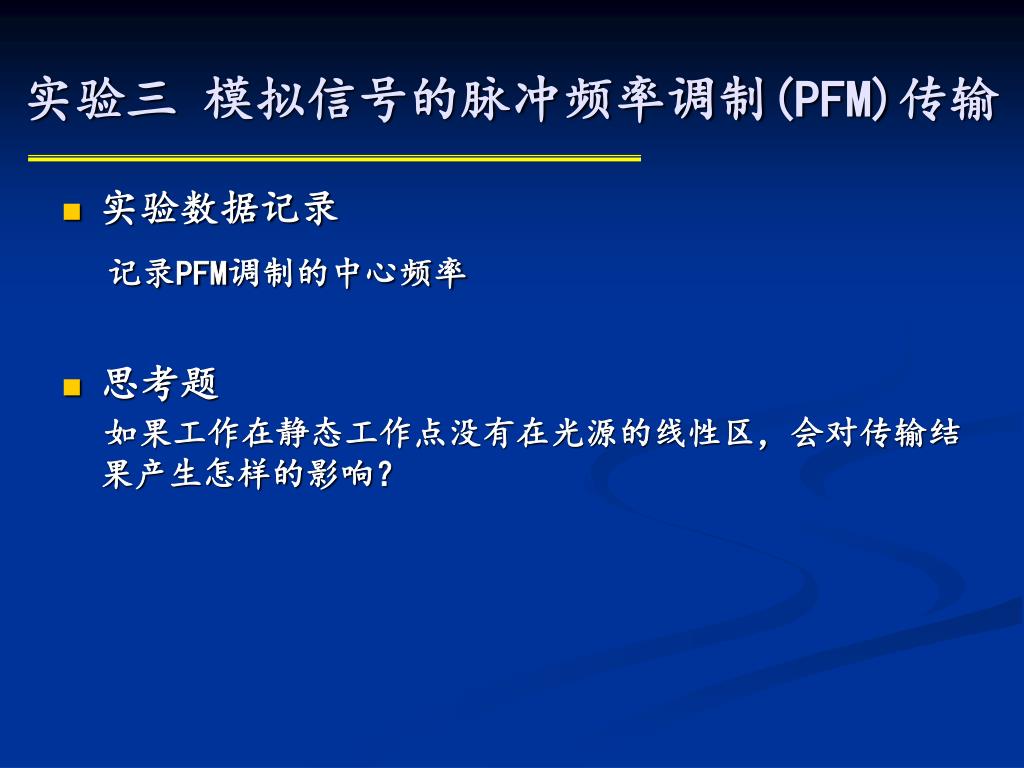

  22. 实验三 模拟信号的脉冲频率调制(PFM)传输 • 实验数据记录 记录PFM调制的中心频率 • 思考题 如果工作在静态工作点没有在光源的线性区，会对传输结果产生怎样的影响？

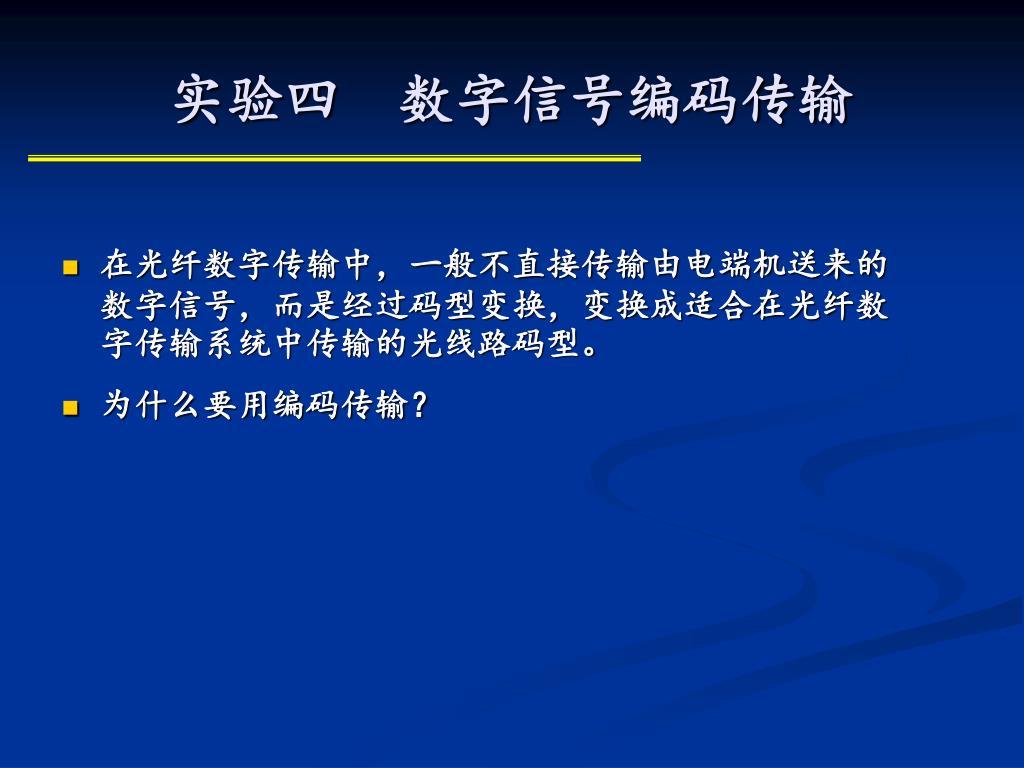

  23. 实验四 数字信号编码传输 • 在光纤数字传输中，一般不直接传输由电端机送来的数字信号，而是经过码型变换，变换成适合在光纤数字传输系统中传输的光线路码型。 • 为什么要用编码传输？

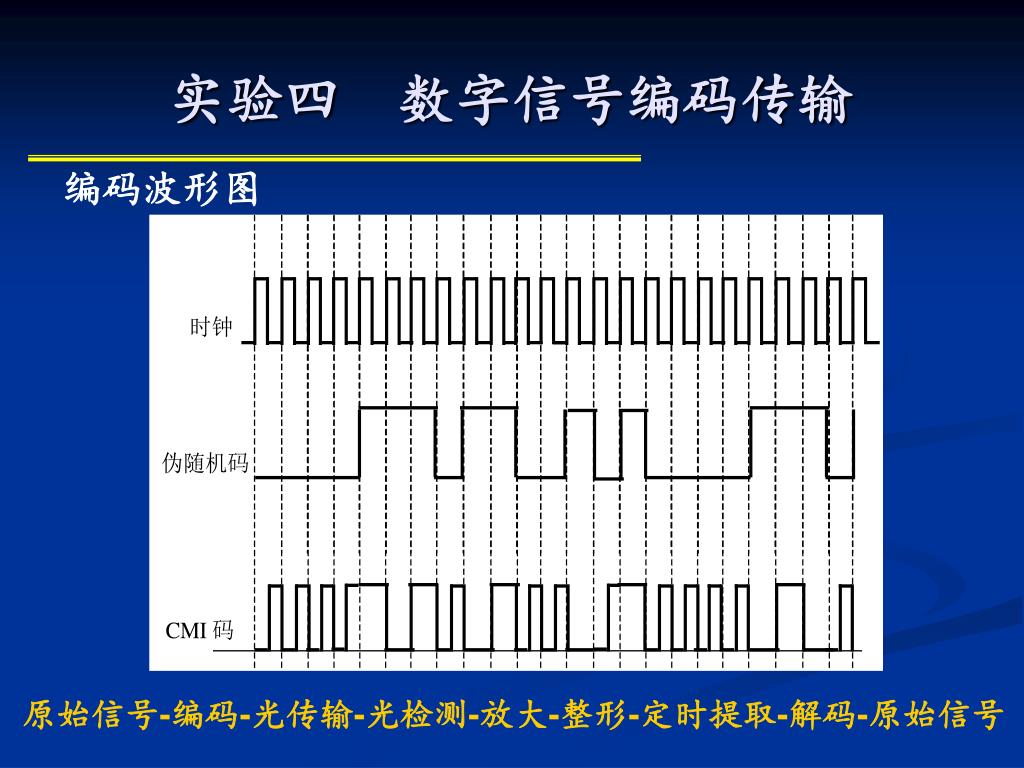

  24. 实验四 数字信号编码传输 编码波形图 原始信号-编码-光传输-光检测-放大-整形-定时提取-解码-原始信号

  25. 实验五 视频信号的光纤传输实验 思考：哪些参数影响视频信号的传输质量？
