实验三、物料易磨性及粉磨速度测定 陶珍东 材料工程教研室
一、实验目的 • 实验考察被研磨物料筛余与粉磨时间的关系。 • 与粉磨速度方程对比，分析求得特征值Kt、n′。
二、实验装置 • ф500×500mm球磨机 n＝48r／min • 电子天平，精度1/1000 • 负压筛 • 装球：50、40、30、25mm钢球各25kg。 • 试样： 粉煤灰、矿渣、石灰石（破碎后的待研磨3～10mm物料）等
三、基本原理 • 1、求粉磨速度方程中的相关参数 • 粉磨速度方程 • 式中R—0.08mm方孔筛筛余（%）； • Kt—粉磨速度常数 • n′—粉磨速度指数
将上式两边取两次对数得： • lglg (100/R) = n′lgt+lgKt+lglge • 以lglg(100/R) —lgt绘图得一直线。该直线斜率为n′, 截矩为lgKt+lglge • 将计算得到的n′和Kt • 代入 ,写出粉磨速度方程。
2 求单位功率产量 • Q=N0qηc /1000 • 式中，q—与物料性质有关的参数，称为磨机单位功率产量，是通过实验求得
库仑粉体(即剪切应力与垂直应力呈线性关系的粉体), 其剪应力τ可由下式表达： • τ＝σtgΦi＋c＝μiσ＋c • Φi—内摩擦角 • μi—内摩擦系数 • c—附着力 • 当粉体粒子间不存在附着力时，c＝0。因此，通过垂直应力和剪应力关系图，即可求出内摩擦角。
四、实验步骤 1、将试样盆内的物料在小磅秤上称量约16.6kg，装入实验小磨内，关好磨门（注意将螺母拧紧）。将外盖盖好，合上闸刀接通电源，磨机开始工作，同时记时。 2、粉磨10min后，拉下刀闸。磨机停约2min后，打开磨门，分多点均匀取样，充分混匀，用电子天平称量，将秤重结果记录到表内。 3、将秤量好的试样用负压筛做筛分，筛粉结束后，将筛上物料用电子天平秤重，将秤重结果记录到表内，求得筛余百分含量。 4、用同样的方法求得15、20、25、30、35、40min等的筛余百分含量。直到筛余小于10%时粉磨过程完毕。 5、将篦条盖用螺母拧紧盖于磨门（注意一定要拧紧），再启动磨机，将磨内物料全部卸空停磨。 6、稍停，等粉状物料沉降后，将料盆内物料装于专用的盛料容器内。 7、将现场清理干净。

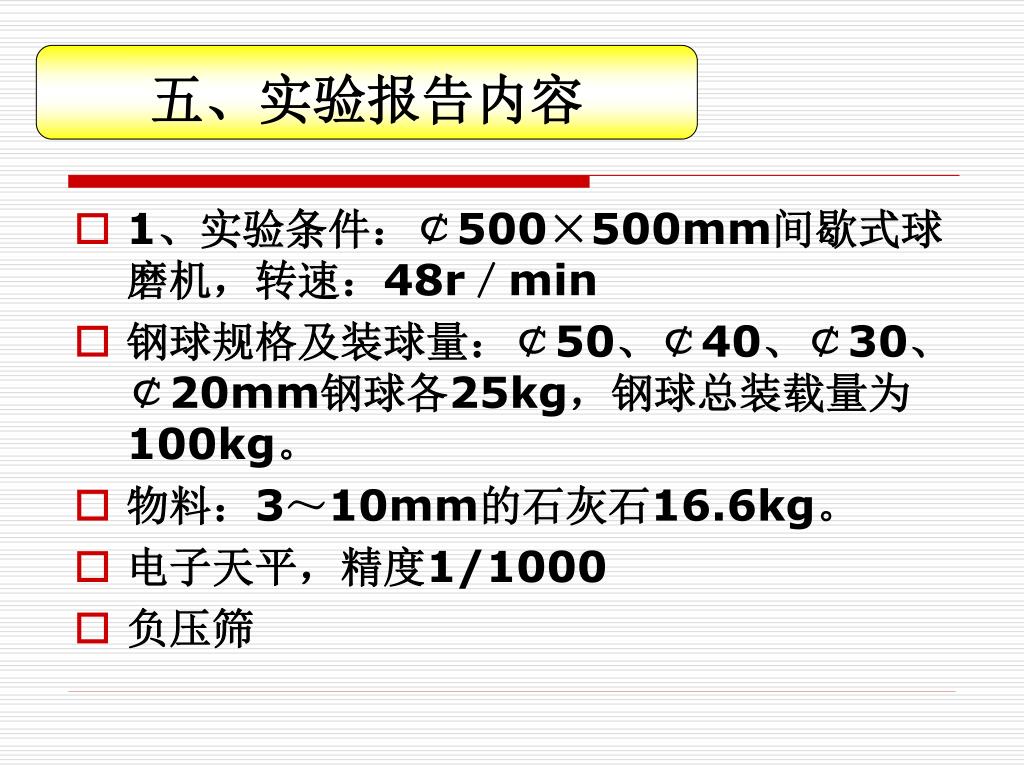

五、实验报告内容 • 1、实验条件：￠500×500mm间歇式球磨机，转速：48r／min • 钢球规格及装球量：￠50、￠40、￠30、￠20mm钢球各25kg，钢球总装载量为100kg。 • 物料：3～10mm的石灰石16.6kg。 • 电子天平，精度1/1000 • 负压筛
2、原始记录表。 • 3、数据处理 • 作R－t图，以求得筛余为10%所对应的时间。 • 作lglg(100/R) —lgt图；求 Kt、n'；写出粉磨方程。
4、实验总结：心得体会，回答思考题。 注意 必须使用坐标纸作图
思考题： • 0.08mm筛余随粉磨时间的延长发生什么变化？ • 粉磨速度随粉磨时间发生什么变化？原因是什么？ • 0.08mm筛余能否准确反映粉磨后物料的细度？为什么？ • 研磨体的级配应根据物料的易磨性如何调整？ • 你对本实验有何改进建议？
