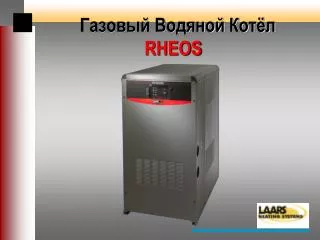

Газовый Водяной Котёл RHEOS

1. Газовый Водяной Котёл RHEOS

2. СРАВНЕНИЕ ХАРАКТЕРИСТИК КОТЛОВ МОЩНОСТЬЮ 600 кВт МОЩНОСТЬ НА ЕДИНИЦУ ВЕСА (кВт/кг) - жаротрубный котёл - гидронный котёл - гидронный котёл RHEOS

3. СРАВНЕНИЕ ХАРАКТЕРИСТИК КОТЛОВ МОЩНОСТЬЮ 600 кВт ЗАНИМАЕМАЯ ПЛОЩАДЬ (кв. м) - жаротрубный котёл - гидронный котёл - гидронный котёл RHEOS

4. СРАВНЕНИЕ ХАРАКТЕРИСТИК КОТЛОВ МОЩНОСТЬЮ 600 кВт ВЕС КОТЛА С ВОДОЙ (кг) - жаротрубный котёл - гидронный котёл - гидронный котёл RHEOS

5. СРАВНЕНИЕ ХАРАКТЕРИСТИК КОТЛОВ МОЩНОСТЬЮ 600 кВт ВЫБРОСЫ NOx (мг/куб.м) - Требования ГОСТ РФ - Стандарт Голубой Ангел - Гидронный котёл RHEOS

6. ТЕХНИЧЕСКИЕ ДАННЫЕ ГАЗОВЫХ КОТЛОВ RHEOS МОДЕЛЬ ТЕПЛОВАЯ К.П.Д. ДИАПАЗОН МОДУЛЯЦИИ ГАБАРИТНЫЕ РАЗМЕРЫ ВЕС КОТЛА, МОЩНОСТЬ, РЕЖИМА ГОРЕНИЯ, Длина х Глубина х Высота, кг кВт % кВт мм RHCH2400 612 96 306 612 873 х 1400 х 1670 613 RHCH1200 306 96 153306 873 х 1400 х 1670 613

7. ТЕХНИЧЕСКИЕ ДАННЫЕ ГАЗОВЫХ КОТЛОВ RHEOS ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

8. Котёл RHEOS • Котёл с системой баланса процессов принуди-тельной подачи воздуха и дымоудаления. В котле применён клапан, регулирующий соотношение газ/воздух, и работающий совместно с вентилято-ром, который поддерживает постоянное к.п.д котла и полноту сгорания топлива. • Конструкция теплообменника котла - двойная спиральная, из медных оребрённых труб с двухступенчатым нагревом воды.

9. Общая конструкция котла Съёмный переход системы дымоудаления Корпус фильтра Вентилятор Газовый тракт Приборы контроля Крышка коллектора Вода обратная Вода прямая Съёмная панель Основание

10. Работа систем котла Подача воздуха. Подача газа. Дымоудаление

11. Основные компоненты котла RHEOS Выключатель котла Световые индикаторы контроля работы котла

12. Основные компоненты котла RHEOS Контрольная панель Облицовка котла Корпус фильтра Электрическаяппанель управления Вентилятор Предохранительный клапан Камера сгорания Реле протока Реле низкого уровня воды Патрубок прямой воды Патрубок обратной воды Коллектор теплообменника Вид спереди, панель снята Rheos Front View

13. Основные компоненты котла RHEOS Вентилятор Модуляционный клапан Корпус фильтра Реле высокого давления газа Газо-воздушный смесительный переходник Электрическая панель Реле давления воздуха Импульсные трубки Газовый фиттинг Вид спереди, панель снята Патрубок давления воздуха Газовая форсунка

14. Основные компоненты котла RHEOS Вентилятор Импульсные трубки газа и воздуха Корпус фильтра Реле высокого давления газа Воздухозаборник Ручной газовый кран Ручной газовый кран Реле низкого давления газа Вид справа, панель снята Отсечной газовый клапан Модуляционный газовый клапан

15. Основные компоненты котла RHEOS Модуляционный газовый клапан Вентилятор Корпус фильтра Воздухозаборник Игнайтер от раскалён- ной поверхност Вид сзади, панель снята Адаптер вентилятор / горелка

16. Основные компоненты котла RHEOS Вентилятор Электрическая панель (задняя часть) Воздушный переходник Модуляционный газовый клапан Фильтр Воздухозаборник Отсечной газовый клапан Корпус фильтра Ручной газовый кран Адаптер вентилятор/ горелка Реле низкого давления газа Игнайтер Вид сзади, панель снята

17. Основные компоненты котла RHEOS ПАНЕЛЬ УПРАВЛЕНИЯ Контроллер температуры Реле макс. т-ры с ручной переустановкой Пропорционально- -интегральный модуль (PI) Блок электронного зажигания Блок контактов, 4 позиции Реле задержки времени Блок контактов, 2 позиции Повышающий трансформатор Реле 24VAC, ававрийное (сухие контакты) Понижающий трансформатор Реле 120V AC Блок контактов, 2 позиции Вид спереди, панель снята

18. Подвод воздуха • Воздух для горения может нагнетаться как непосредственно из зоны установки котла, так и через воздуховод извне здания. • Воздух для горения фильтруется через моющийся фильтр котла. • Воздух проходит через смесительное устройство перед вентилятором.

19. Система подачи воздуха Оцинкованный корпус фильтра Моющийся фильтр Ввод воздуха Конструкция Фильтр / Смесительное устройство Прокладка Наружная панель фильтра Воздушная форсунка (304 SS) Выход

20. Воздушный фильтр Быстросъёмный моющийся фильтр предназначен для многолетней эксплуатации

21. Газовый тракт котла Газовый клапан Landis & Staefa VGG и Привод SKP50 Схема газового тракта Смесительное устройство Газ/Воздух Газовая форсунка Ввод газа в смесительное устройство

22. Газовый тракт котла • Виды газов: Природный, Пропан • Функции клапана Landis & Staefa VGG и привода SKP50: • Модуляция с целью достижения соответствия отношения перепада давления через газовую форсунку к перепаду давления через воздушную форсунку. • Аварийное отключение котла. • Регулировка давления газа.

23. Газовый тракт котла ГАЗОВАЯ ФОРСУНКА Корпус форсунки Порт измерения входного давления газа на форсунке 1/8” Порт измерения выходного давления газа на форсунке 1/8” Направление движения газа Уплотнительное кольцо Стопорная С-образная шайба Калиброванная шайба (бронза) Пружинная шайба

24. Подача газовоздушной смеси • Воздух и газ предварительно смешиваются в оптимальной пропорции в смесительном устройстве перед подачей к вентилятору. • Вентилятор поставляет оптимальную смесь газ/воздух к горелке.

25. Система подачи газовоздушной смеси Конструкция адаптера вентилятора Переходная пластина вентилятора Монтажный фланец горелки

26. Система подачи газовоздушной смеси Конструкция системы Корпус фильтра/ /Ввод воздуха Адаптер вентилятора Адаптер подачи газовоздушной смеси Корпус вентилятора Горелка Газовый тракт

27. Инфракрасная Газовая Горелка Металловолоконная (тканая) цилиндрическая газовая горелка, изготовленная из сплава FeCrAlY (сталь-хром- алюминий-иттрий) обеспечи- вает экологически чистое сгорание топлива (выбросы NOx - менее 10 ppm)

28. Принцип регулирования газовоздушной смеси Газовоздушная Смесь Вентилятор Воздух Перепад давления Воздуха Клапан SKP50 регулирует расход газа через форсунку до достижения соответствия потери давления газа потере давления воздуха, проходящего через воздушную форсунку. Перепад давления Газа Газ

29. Камера сгорания / Коллектор дымовых газов • Коллектор дымовых газов окружает как теплообменник котла, так и камеру сгорания. • Камера сгорания сформирована теплообменником, что минимизирует теплопотери через обшивку котла. • Плиты футеровки изолируют верхнюю и нижнюю части камеры сгорания котла.

30. Камера сгорания котла Адаптер Вентилятор / /Горелка Горелка Адаптер системы дымоудаления из нержавеющей стали Наружная обшивка камеры сгорания Двухходовой, двухрядный теплообменник из оребрен-ных медных труб Прокладка крышки коллектора теплообменника Блок основания из нержавеющей стали Крышка теплообменника Рама основания Силиконовая прокладка

31. Камера сгорания котла Горелка Адаптер Вентилятор / Горелка Опора Боковая сервисная панель Адаптер системы дымоудаления из нержавеющей стали Двухходовой, двухрядный теплообменник из оребрён- ных медных труб Поддон из нержавеющей стали Защитное покрытие теплообменника Боковая сервисная панель Опора теплообменника Силиконовые прокладки Панель камеры сгорания Нижняя футеровка теплообменника

32. Камера сгорания котла Футеровочная плита из алюмосиликонового волокна Конструкция теплообменника Коллектор теплообменника Двухходовой, двухрядный теплообменник из оребренных медных труб Футеровочная плита из алюмо-силиконового волокна

33. Коллектор теплообменника Коллектор теплообменника эмалирован в целях полного исключения коррозии

34. Теплообменник котла RHEOS СЕРВИСО- и РЕМОНТОПРИГОДНОСТЬ - Лёгкий доступ к осмотру и ревизии с двух сторон - Простота демонтажа теплообменника со стороны передней панели - Свободный подход для очистки оребрённых поверхностей теплооб- менника

35. Компьютерная диагностика CFD Распределение потока Скорость воды Перепад давления

36. Адаптер дымовых газов • Адаптер дымовых газов направляет продукты сгорания в дымоход или систему дымоотведения. • Адаптер легко снимается для облегчения осмотра и обслуживания системы.

37. Адаптер дымовых газов Конструкция корпуса Фланец дымохода Рёбра жёсткости

38. Электрическая схема котла

39. Электрическая схема котла Пилотная горелка (Игнайтер) В котле применен игнайтер от раскалённой поверхности, который одновременно является детектором пламени. Эта функция осуществляется им непосредственно после розжига основной горелки.

40. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ОТОПЛЕНИЯ МНОГОКОТЛОВАЯ СИСТЕМА С ПЕРВИЧНЫМИ/ВТОРИЧНЫМИ КОЛЬЦАМИ

41. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ОТОПЛЕНИЯ МНОГОКОТЛОВАЯ СИСТЕМА С ПЕРВИЧНЫМИ/ВТОРИЧНЫМИ КОЛЬЦАМИ НИЗКОТЕМПЕРАТУРНАЯ

42. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ОТОПЛЕНИЯ МНОГОКОТЛОВАЯ СИСТЕМА С ПЕРВИЧНЫМИ/ВТОРИЧНЫМИ КОЛЬЦАМИ МНОГОТЕМПЕРАТУРНАЯ

43. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ГВС ОДНОКОТЛОВАЯ СИСТЕМА С ОДНОЙ ЁМКОСТЬЮ

44. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ГВС МНОГОКОТЛОВАЯ СИСТЕМА С ОДНОЙ ЁМКОСТЬЮ

45. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ГВС ОДНОКОТЛОВАЯ СИСТЕМА С НЕСКОЛЬКИМИ ЕМКОСТЯМИ

46. СХЕМЫ ОБВЯЗКИ КОТЛОВ LAARS MSC В СИСТЕМАХ ГВС МНОГОКОТЛОВАЯ СИСТЕМА С НЕСКОЛЬКИМИ ЕМКОСТЯМИ
