  1. ЗАГАДКИ ХРОМОСФЕРЫИ ЕЕМИЛЛИМЕТРОВОЕИЗЛУЧЕНИЕ В.Г. Нагнибеда Санкт-Петербургский государственный университет, Астрономический институт

  2. Изучение хромосферы… требует неистощимого оптимизма ван де Хюлст

  3. Диагностика хромосферы • Ca II K K2V K2R • C I < 1101 Å

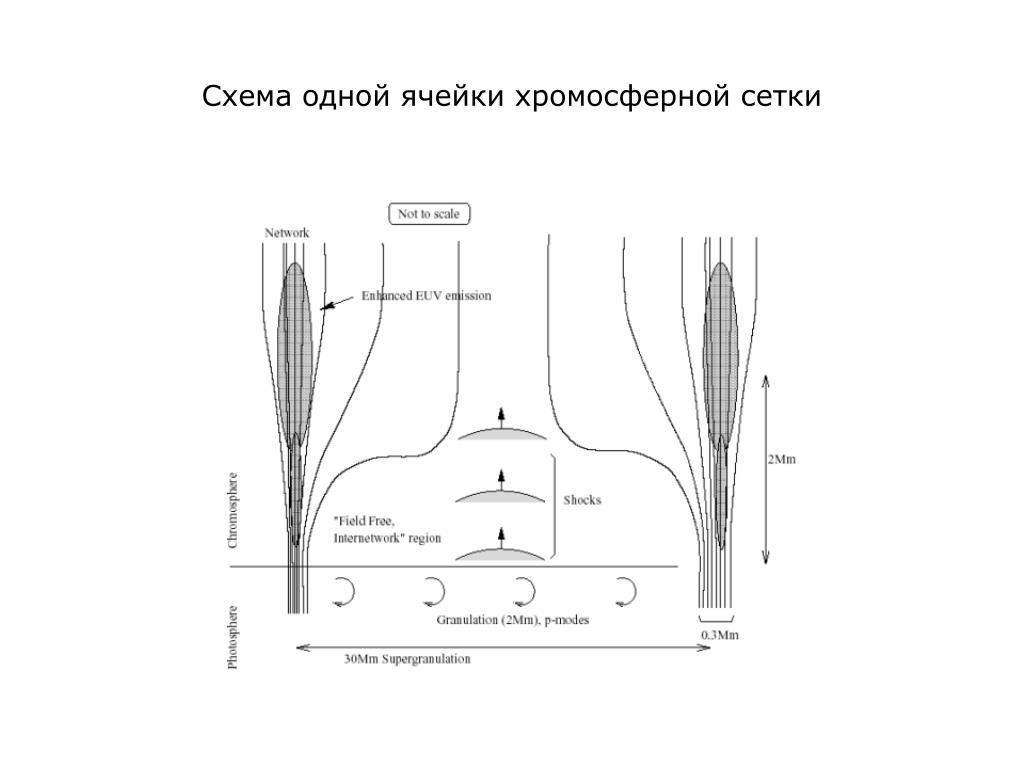

  4. Схема одной ячейки хромосферной сетки

  5. Схема одной ячейки хромосферной сетки

  6. Солнечная хромосфера Vernazza, J.E., Avrett, E.H., Loeser, R., 1981, ApJS, 46, 635

  7. Мм и субмм излучение Солнца • тепловое тормозное излучение непрозрачность αff= α(ei) + α(ea) • даже в отсутствии ЛТРSff = B • линейная зависимостьI от Tb Наблюдения: РТ-7.5 (МГТУ им.Баумана, Москва)λ = 2.5 мм, 3.4мм РТ-0.6 экспедиционный λ = 3.4мм BIMA (Berkeley-Illinois-Maryland Array, США)λ = 3.5 мм NoRH (Nobeyama Radioheliograph, Япония)λ = 17.6мм

  8. Зависимость между плотностью потока излучения (λ3.4 мм слева, λ17.6 мм справа) и площадью флоккулов (верхний ряд) и пятен (нижний ряд) в активных областях

  9. Исследование колебаний интенсивности и поляризации АО на волне 17.6 мм Радиогелиограф NoRH - 10″-15″ длина реализации – 1 час, 4 часа, Δt=10 с распределение Фурье-мощности колебаний • NOAA 8011 17.01.1997 • I и V (NoRH 17ГГц) • I0 и B (SOHO/MDI)

  10. Радиокарты Солнца 05.04.01РТ-7.5, λ = 3.4мм (вверху),λ = 2.5 мм (внизу)заштрихована область КД

  11. Контурная радиокарта λ3.4 мм (РТ-7.5 МГТУ)+ снимок λ284Å (SOHO)28.03.2002

  12. Если наблюдения затмения будут неудачными – потеряешь год, если удачными – потеряешь два. В.А.Крат

  13. Затмение 11.07.1991λ3.4 мм, центральная фаза

  14. Наблюдаемый спектр радиояркости Tb(λ) на мм волнах Обзоры: Fürst (1980) Нагнибеда и Пиотрович (1987) Кисляков и Кузнецова (1977) Пелюшенко (1982) Федосеев и Чернышев (1998) Zirin (1991)

  15. Наблюдаемый и расчетный модельный спектры спокойного Солнца в мм диапазоне

  16. Снимки участка QS в линии CaII-K2, сделанные с разными выдержками

  17. Сравнение модели с наблюдениями для линии CaII H Наблюдения: Lites, B.W., Rutten, R.J., Kalkofen, W., 1993, ApJ, 414, 345 Моделирование: Carlsson & Stein динамическая модель

  18. Модели хромосферы: VAL – штриховыеCS – сплошные и пунктир

  19. Модельные оценки мм излучения Loukitcheva, M., Solanki, S.K., Carlsson, M., Stein, R.F., 2004,AA, 419, 747 18 периодов по 180 с 24λ 0.05-20 мм

  20. Наблюдаемый и расчетный модельный спектры спокойного Солнца в мм диапазоне

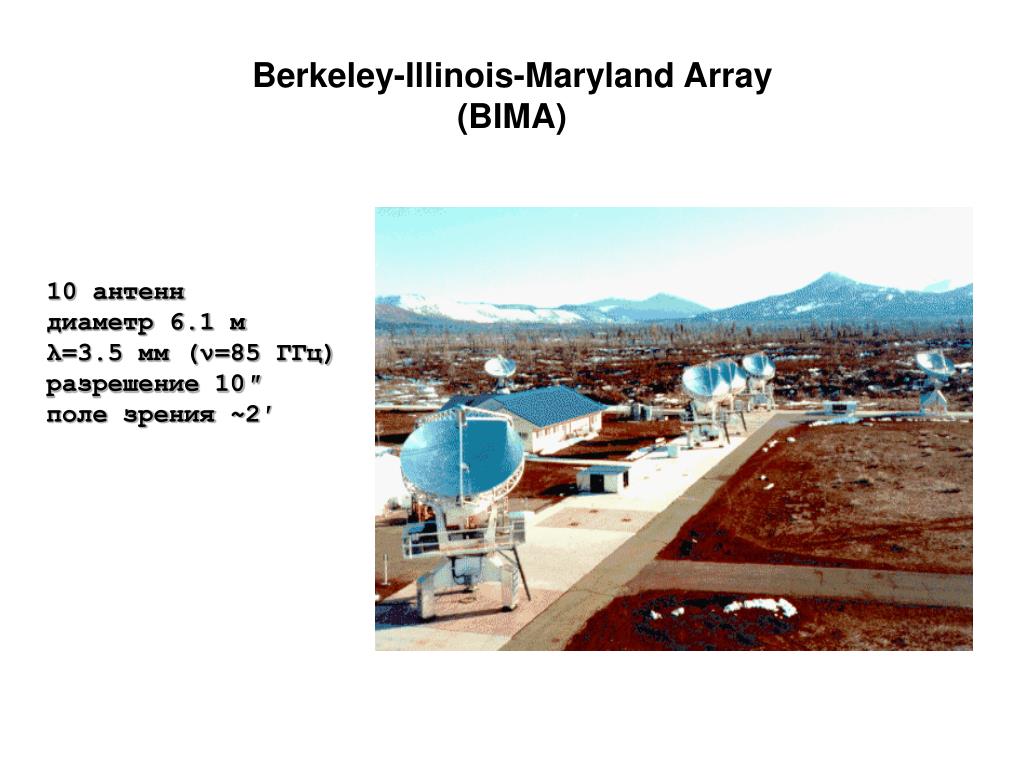

  21. Berkeley-Illinois-Maryland Array (BIMA) 10 антенн диаметр 6.1 м λ=3.5 мм (ν=85 ГГц) разрешение 10″ поле зрения ~2′

  22. Интерферометрические наблюдения Солнца 31.08.2003 QS AR CH 4 cерии по 30 мин шаг по времени - 15 с время наблюдений – 16:00 – 24:00 UT

  23. Исследование тонкой структуры спокойной (QS) и активной (AR) хромосферы ← QS область радиоконтуры:200-1600 K м.п. контуры:±20-80 Гс хромосферная сетка Контраст до 30% (2000 К) AR область NOAA 10448 → радиоконтур:500 K м.п. контур:±40 Гс флоккул в линии Ca II K депрессия излучения над пятном

  24. Динамика внутренних областей и границ хромосферной сетки • IN(-245″, -107″) QS4 4.5 мГц (220 с), 6.0мГц(167 с) , 2.5 мГц (400 с) • NW(-269″, -92″)QS2 3.2 мГц (313 с), 2.2 мГц (455 с), 4.5 мГц (222 с)

  25. Спасибо за внимание ко мне
