  1. Elektroakustika Mikrofoni Tipovi - podela

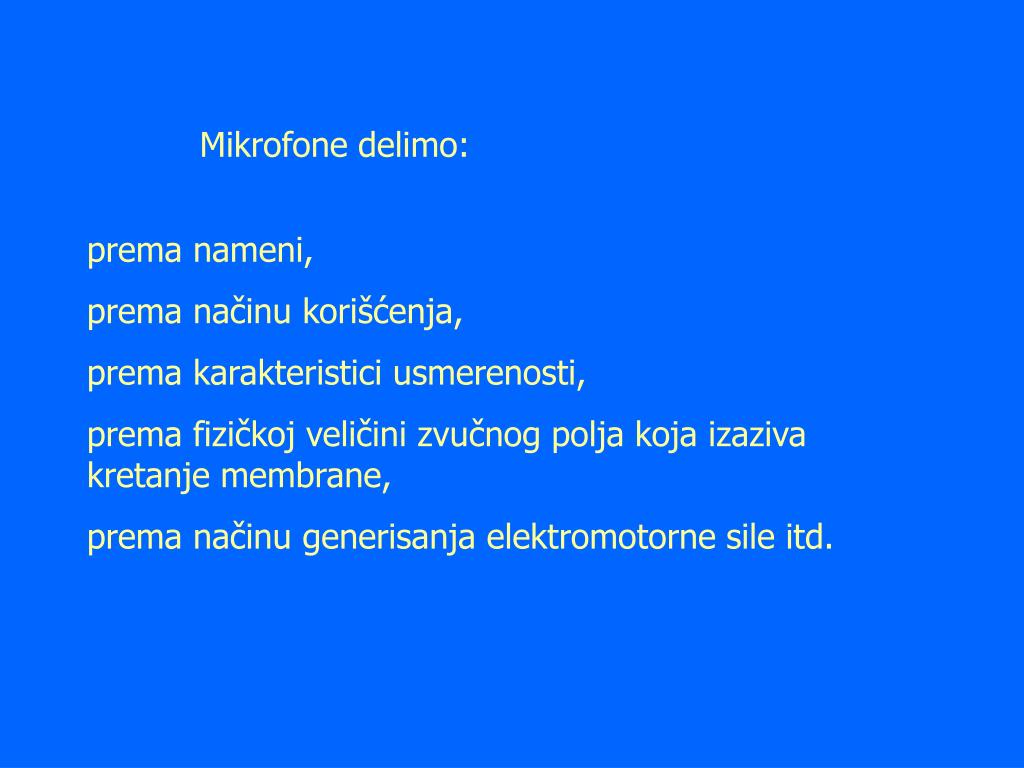

  2. Mikrofone delimo: prema nameni, prema načinu korišćenja, prema karakteristici usmerenosti, prema fizičkoj veličini zvučnog polja koja izaziva kretanje membrane, prema načinu generisanja elektromotorne sile itd.

  3. Akustičkapodela mikrofona • prema fizičkoj veličini zvučnog polja koja izaziva kretanje membrane

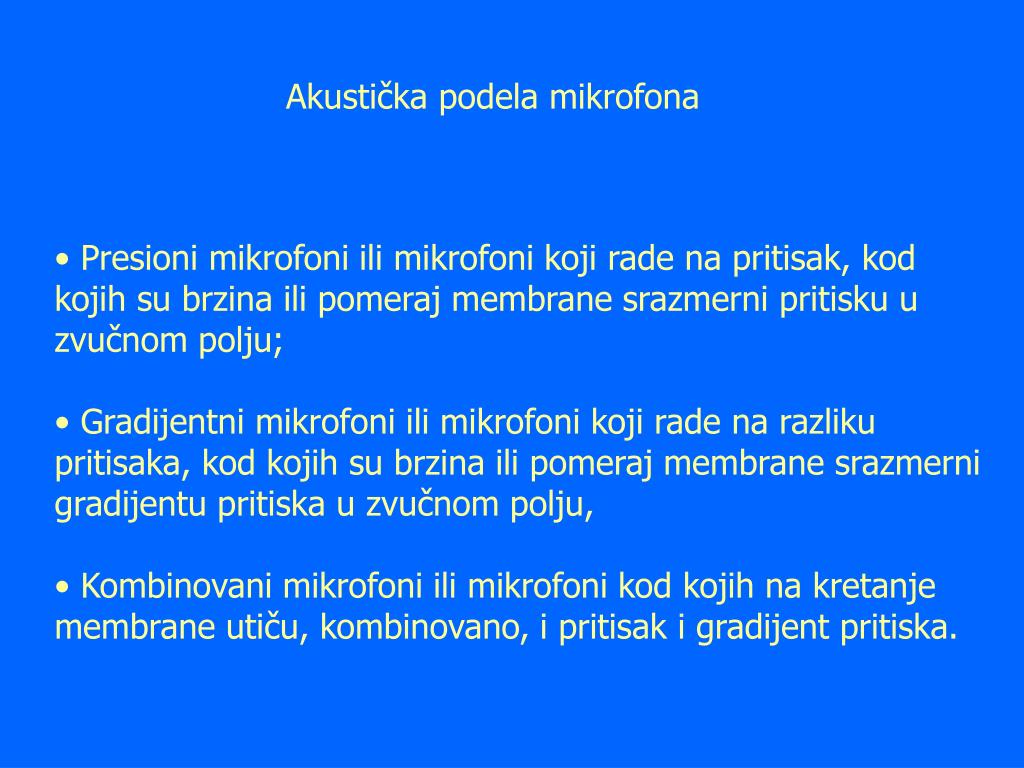

  4. Akustička podela mikrofona • Presioni mikrofoni ili mikrofoni koji rade na pritisak, kod kojih su brzina ili pomeraj membrane srazmerni pritisku u zvučnom polju; • Gradijentni mikrofoni ili mikrofoni koji rade na razliku pritisaka, kod kojih su brzina ili pomeraj membrane srazmerni gradijentu pritiska u zvučnom polju, • Kombinovani mikrofoni ili mikrofoni kod kojih na kretanje membrane utiču, kombinovano, i pritisak i gradijent pritiska.

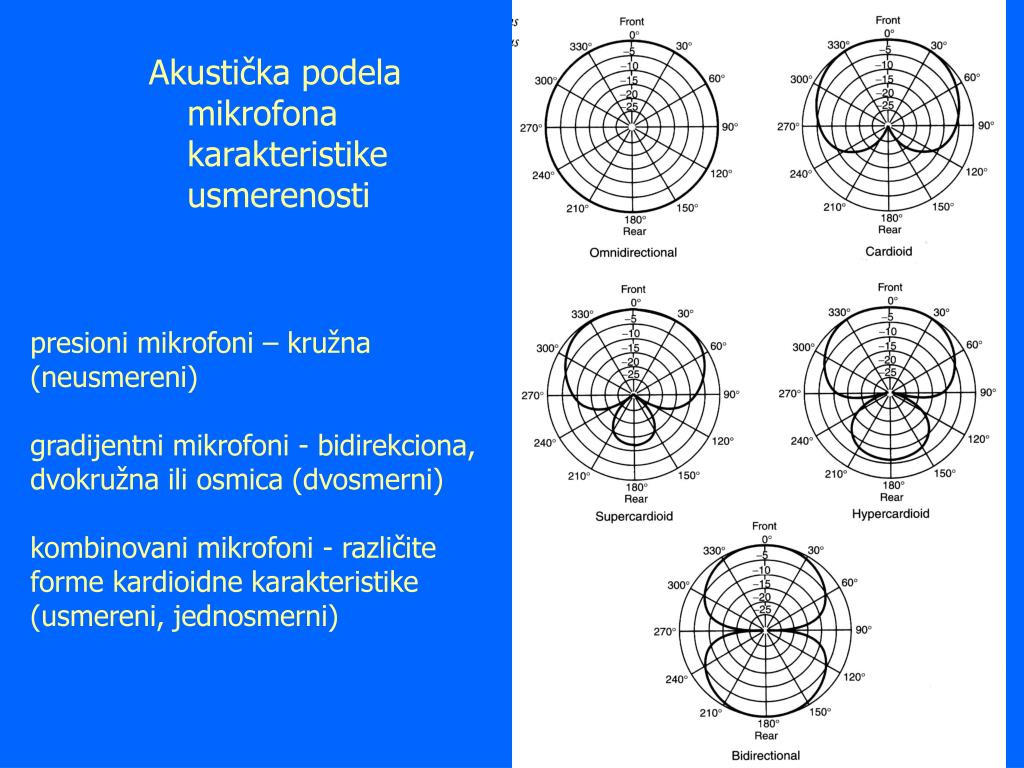

  5. Akustička podela mikrofona karakteristike usmerenosti presioni mikrofoni – kružna (neusmereni) gradijentni mikrofoni - bidirekciona, dvokružna ili osmica (dvosmerni) kombinovani mikrofoni - različite forme kardioidne karakteristike (usmereni, jednosmerni)

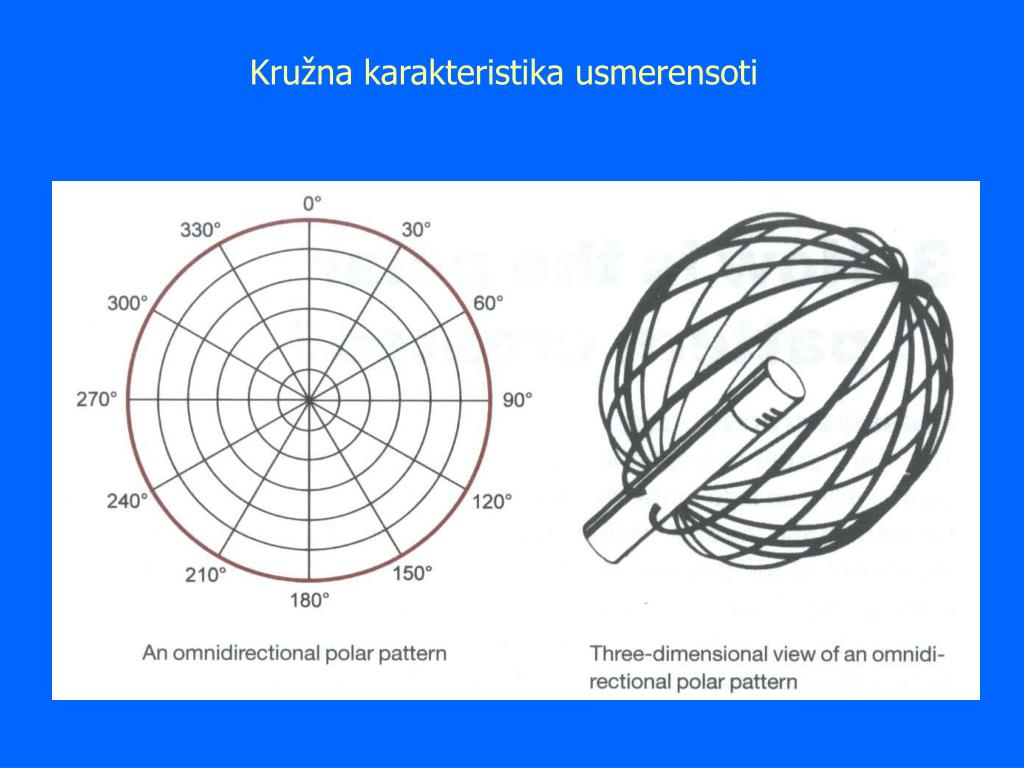

  6. Kružna karakteristika usmerensoti

  7. Dvokružna karakteristika usmerenosti

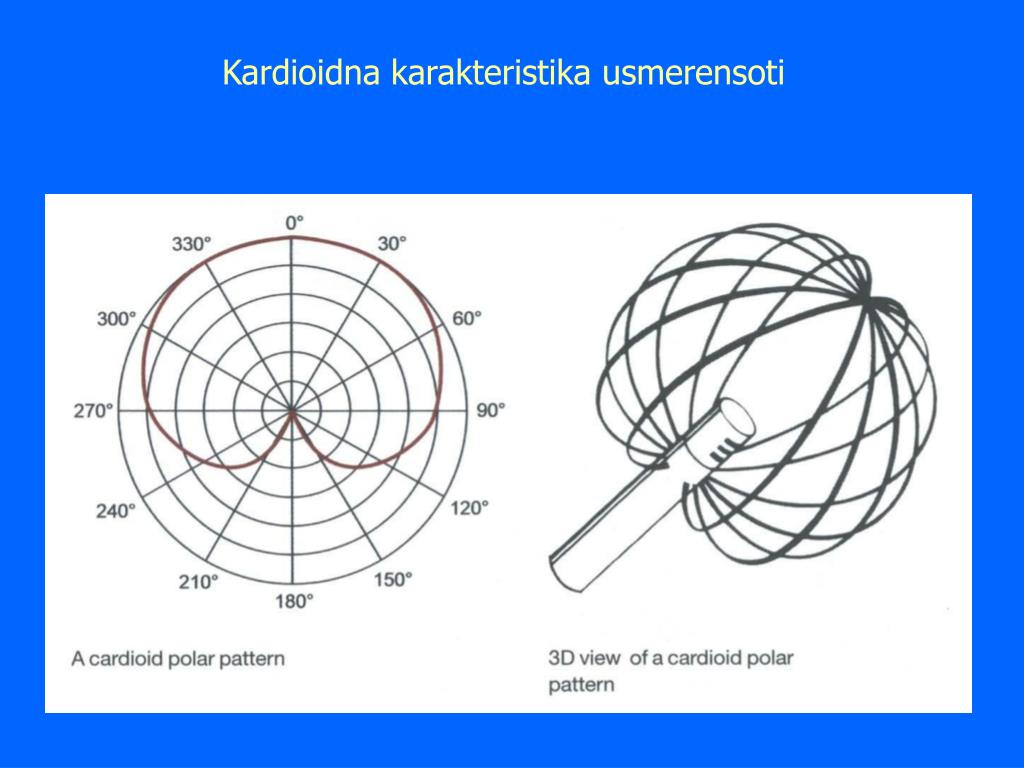

  8. Kardioidna karakteristika usmerensoti

  9. Varijacije kardioidne karakteristike usmerensoti Superkardioidna i hiperkardioidna karakteristika usmerenosti

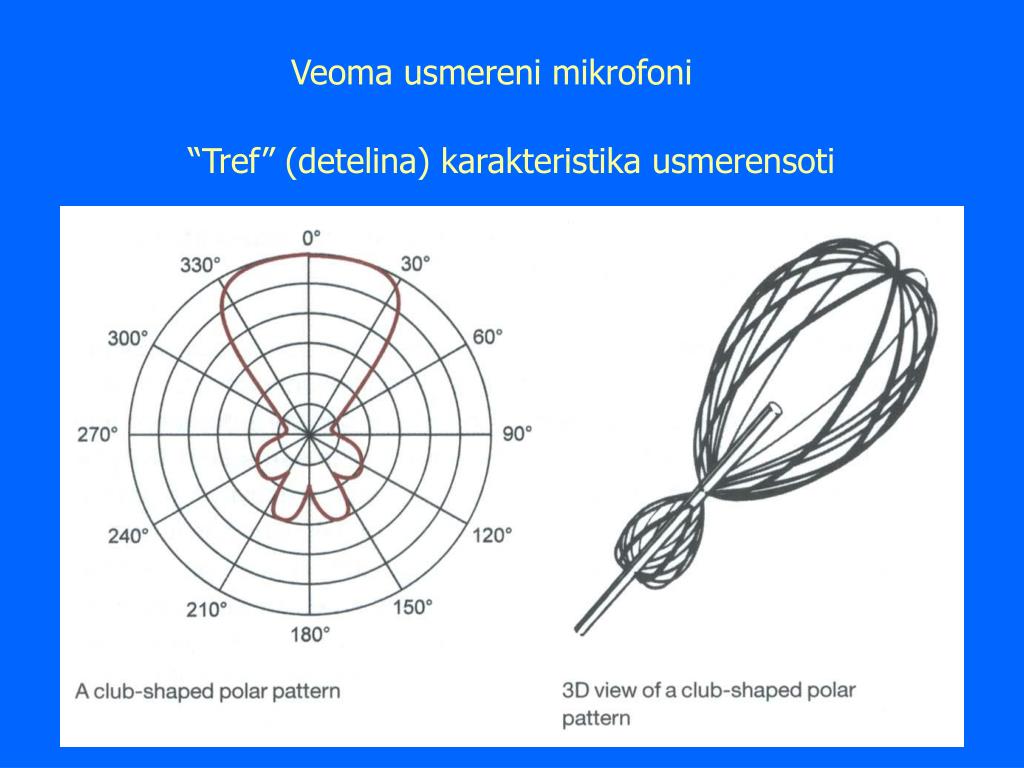

  10. Veoma usmereni mikrofoni “Tref” (detelina) karakteristika usmerensoti

  11. Presioni mikrofoni

  12. Presioni mikrofoni

  13. Gradijentni mikrofoni

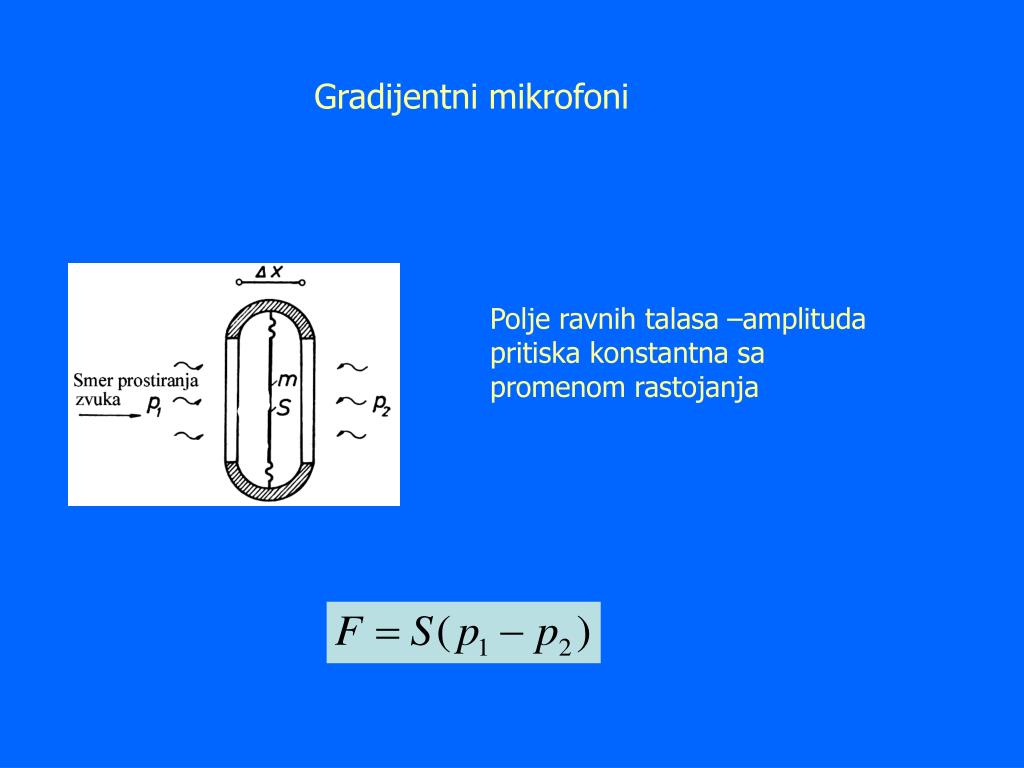

  14. Gradijentni mikrofoni Polje ravnih talasa –amplituda pritiska konstantna sa promenom rastojanja

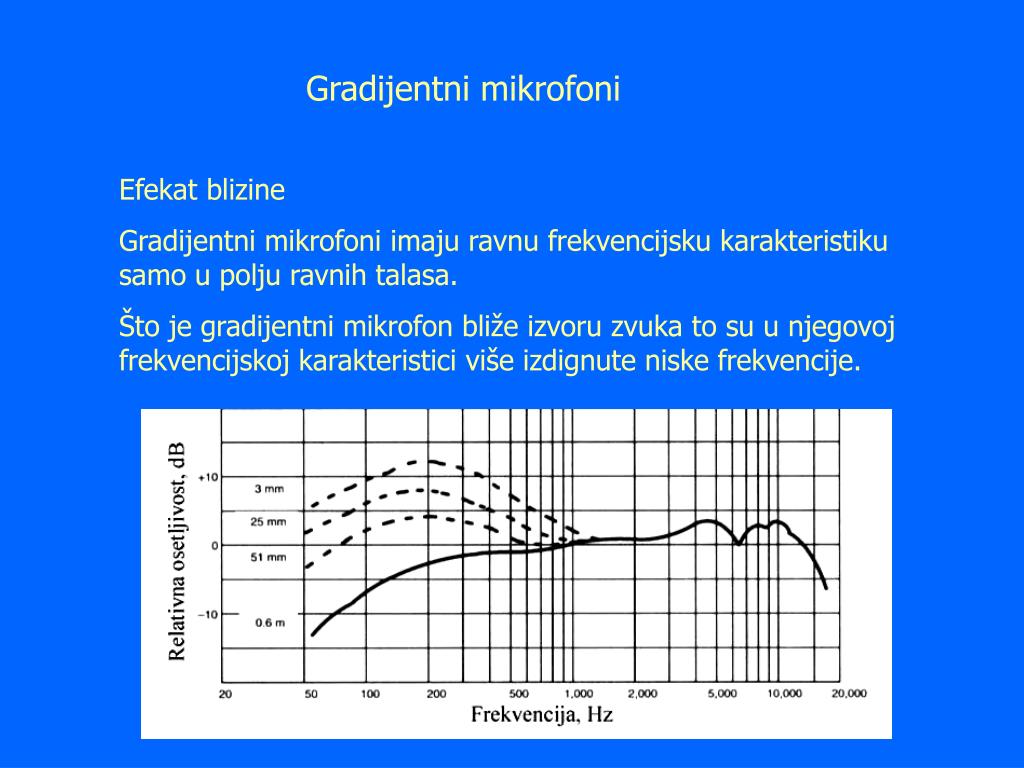

  15. Gradijentni mikrofoni Efekat blizine Gradijentni mikrofoni imaju ravnu frekvencijsku karakteristiku samo u polju ravnih talasa. Što je gradijentni mikrofon bliže izvoru zvuka to su u njegovoj frekvencijskoj karakteristici više izdignute niske frekvencije.

  16. Kombinovani mikrofoni

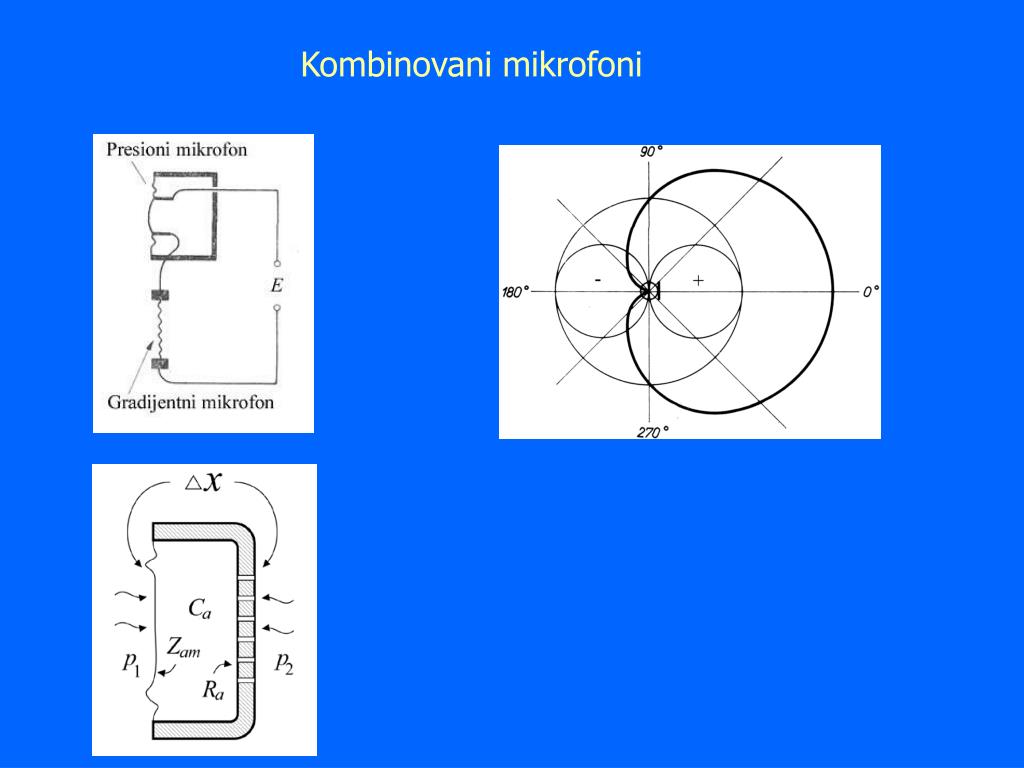

  17. Kombinovani mikrofoni

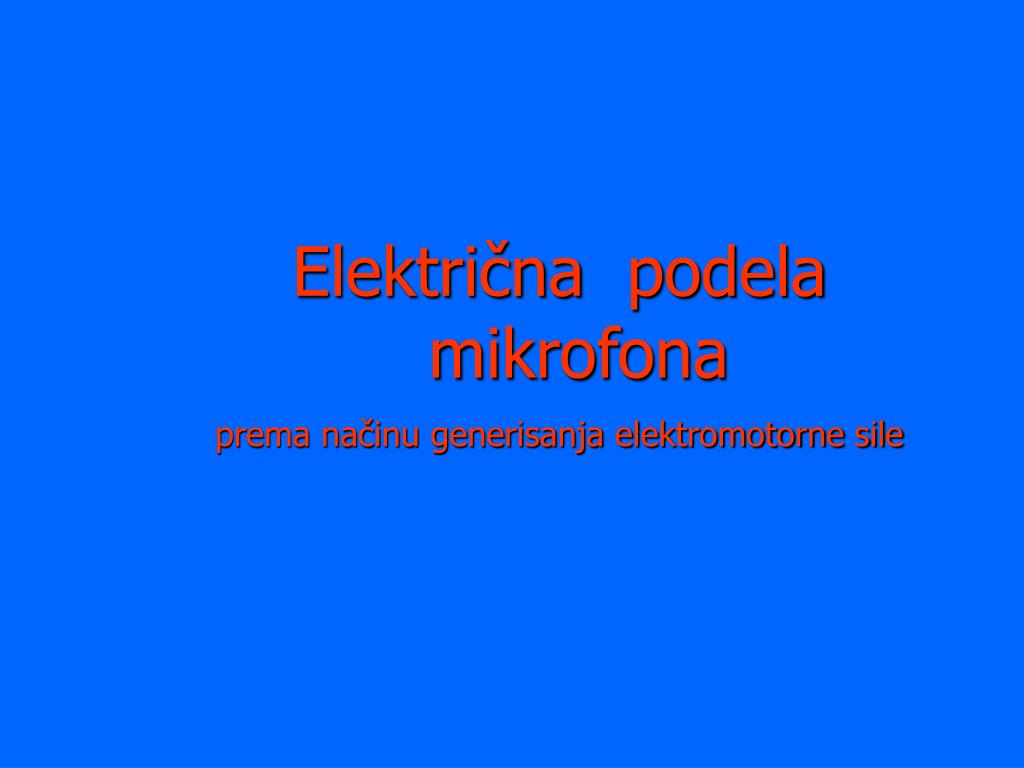

  18. Električnapodela mikrofona • prema načinu generisanja elektromotorne sile

  19. Električnapodela mikrofona zasniva se na fizičkim principima koji su iskorišćeni kod pretvaranja oscilacija kretnog sistema u elektromotornu silu na izlazu mikrofona ugljeni elektrodinamički sa kalemom elektrodinamički sa trakom piezoelektrični ili kristalni elektrostatički – kondenzatorski elektrostatički - elektret

  20. Ugljeni mikrofoni

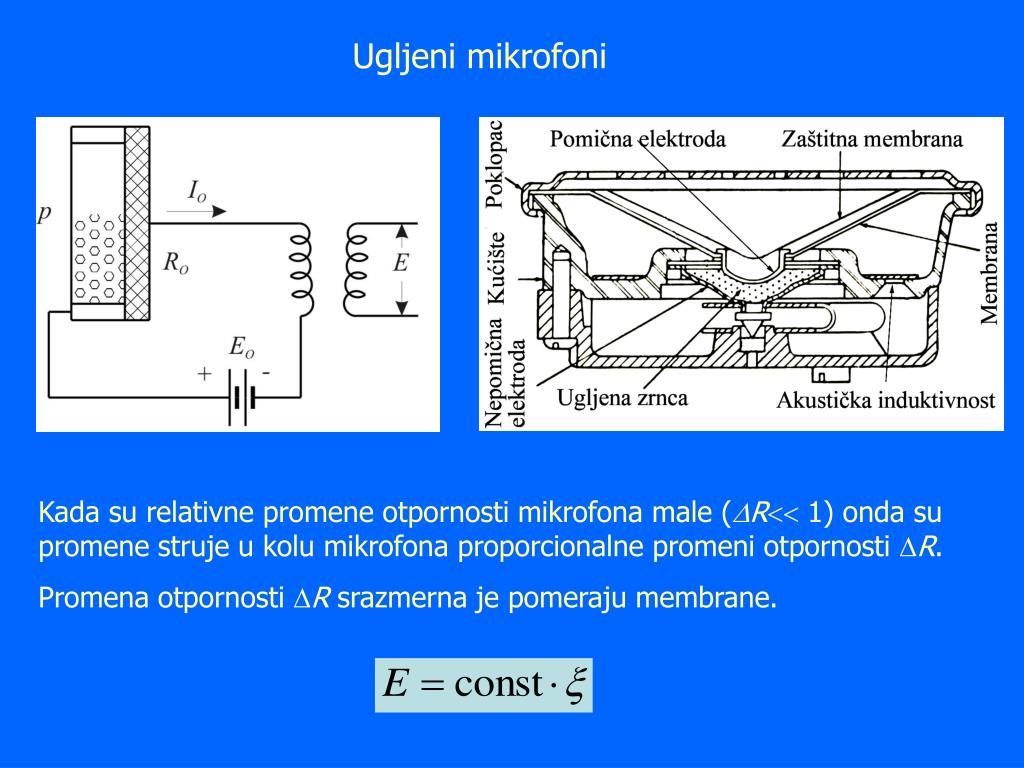

  21. Ugljeni mikrofoni Kada su relativne promene otpornosti mikrofona male (R 1) onda su promene struje u kolu mikrofona proporcionalne promeni otpornosti R. Promena otpornosti R srazmerna je pomeraju membrane.

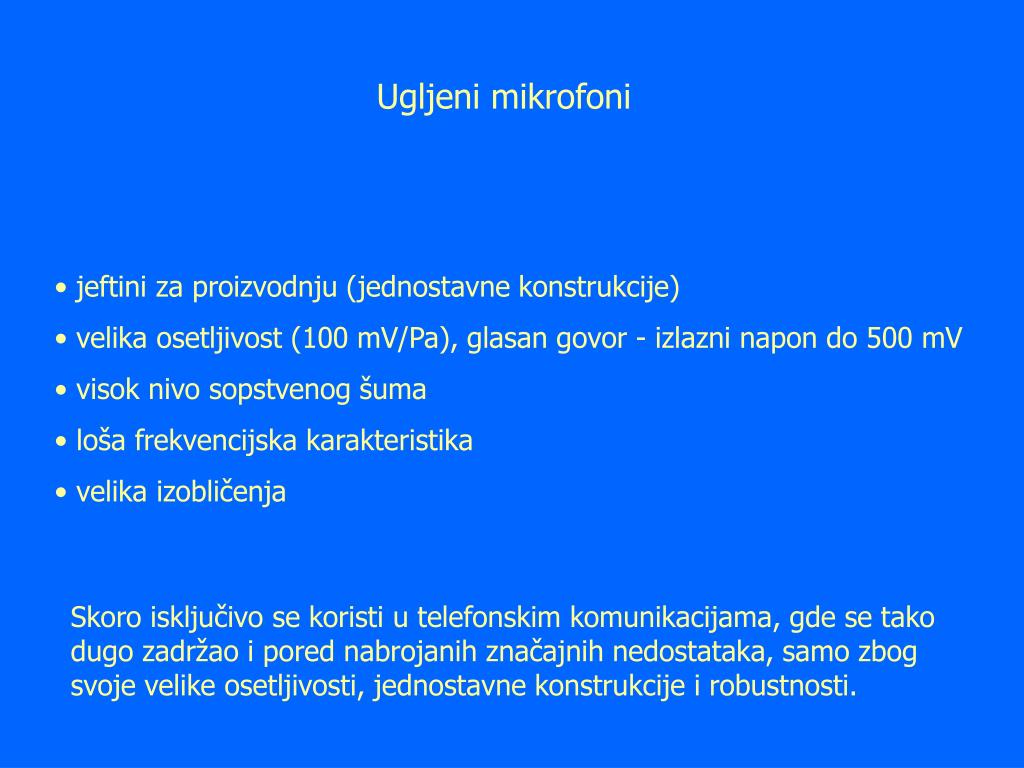

  22. Ugljeni mikrofoni • jeftini za proizvodnju (jednostavne konstrukcije) • velika osetljivost (100 mV/Pa), glasan govor - izlazni napon do 500 mV • visok nivo sopstvenog šuma • loša frekvencijska karakteristika • velika izobličenja Skoro isključivo se koristi u telefonskim komunikacijama, gde se tako dugo zadržao i pored nabrojanih značajnih nedostataka, samo zbog svoje velike osetljivosti, jednostavne konstrukcije i robustnosti.

  23. Elektrodinamički mikrofonisa kalemom

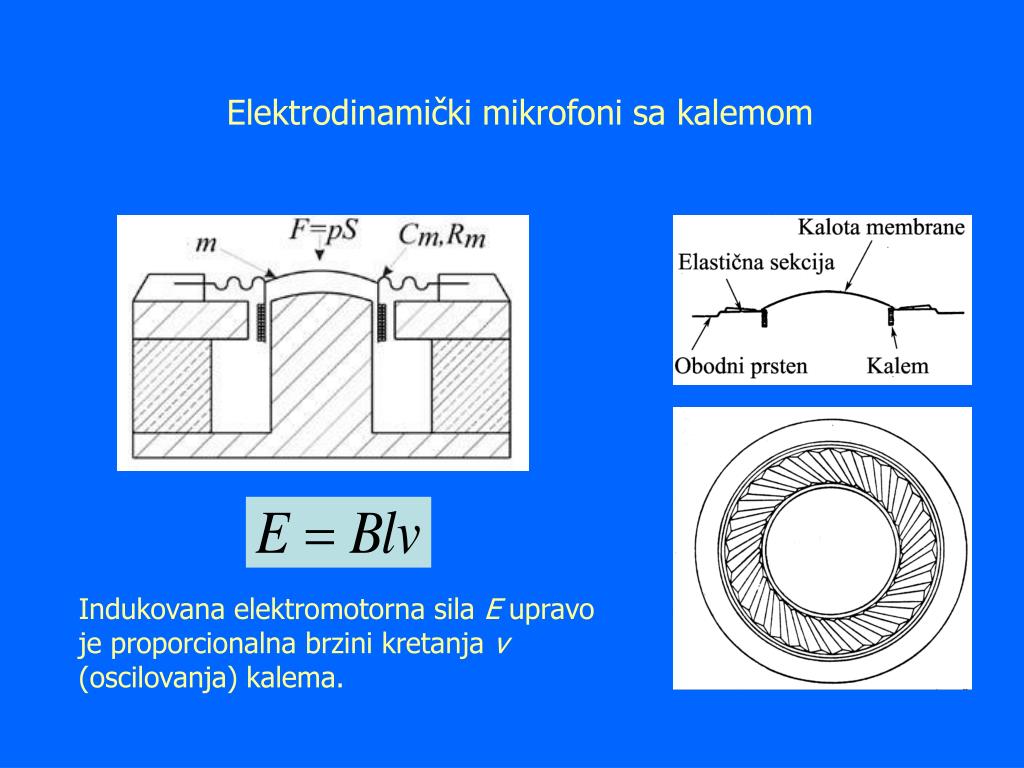

  24. Elektrodinamički mikrofonisa kalemom Indukovana elektromotorna sila E upravo je proporcionalna brzini kretanja v (oscilovanja) kalema.

  25. Elektrodinamički mikrofonisa kalemom Membrana: Al folija, plastična folija Kalem: bakarna žica, prečnika oko 50 m, izolovana lakom, otpornost reda 10 do 100 , induktivnost reda 100 H. Magnetni sistem: magnet (Ticonal, Alniconux, Neodimium)i polni nastavci(meko gvožđe)

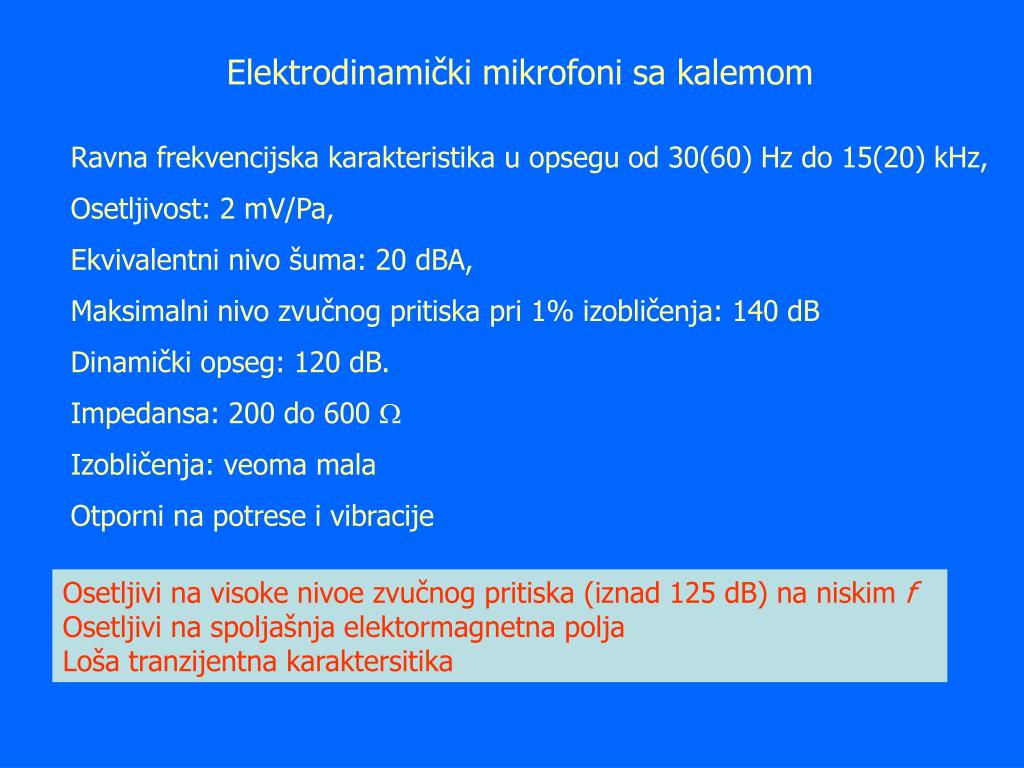

  26. Elektrodinamički mikrofonisa kalemom Ravna frekvencijska karakteristika u opsegu od 30(60) Hz do 15(20) kHz, Osetljivost: 2 mV/Pa, Ekvivalentni nivo šuma: 20 dBA, Maksimalni nivo zvučnog pritiska pri 1% izobličenja: 140 dB Dinamički opseg: 120 dB. Impedansa: 200 do 600  Izobličenja: veoma mala Otporni na potrese i vibracije Osetljivi na visoke nivoe zvučnog pritiska (iznad 125 dB) na niskim f Osetljivi na spoljašnja elektormagnetna polja Loša tranzijentna karaktersitika

  27. Elektrodinamički mikrofonisa kalemom Najčešća primena Pevači na sceni (visok nivo zvuka, otporni na potrese i udare) Snimanje drvenih i limenih duvačkih istrumenata (zbog spore tranzijentne karaktersitike – “omekšavaju” snimak

  28. Elektrodinamički mikrofoni sa trakom

  29. Elektrodinamički mikrofoni sa trakom Traka deluje i kao membrana i kao provodnik, u kojem se indukuje elektromotorna sila.

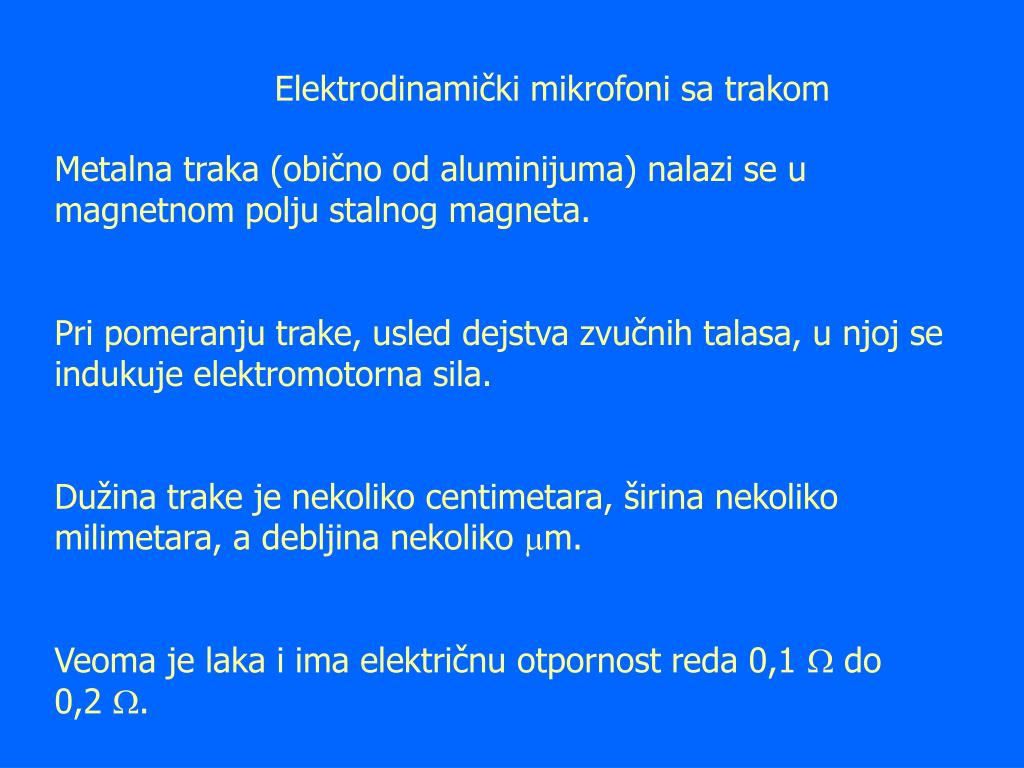

  30. Elektrodinamički mikrofonisa trakom Metalna traka (obično od aluminijuma) nalazi se u magnetnom polju stalnog magneta. Pri pomeranju trake, usled dejstva zvučnih talasa, u njoj se indukuje elektromotorna sila. Dužina trake je nekoliko centimetara, širina nekoliko milimetara, a debljina nekoliko m. Veoma je laka i ima električnu otpornost reda 0,1  do 0,2 .

  31. Elektrodinamički mikrofonisa trakom Ravna frekvencijska karakteristika u opsegu od 30Hz do 15 kHz, Osetljivost:6 mV/Pa, veća nego kod edm. mikrofona sa kalemom Ekvivalentni nivo šuma: 20 dBA, Maksimalni nivo zvučnog pritiska pri 1% izobličenja: 120 dB Dinamički opseg: 100 dB. Impedansa: 200  uz prilagodni transformator Izobličenja: mala, i na niskim f <1 % pri nivou zvuka od 100 dB Izvanredna tranzijentna karaktersitika Osetljivi na vetar, i šum ruku, potrese, udare Nisu pogodni za primenu na otvorenom – TV, film Imaju ugrađen transformator – povećava težinu i dimenzije, poskupljuje

  32. Kristalni(piezoelektrični ili keramički) mikrofoni

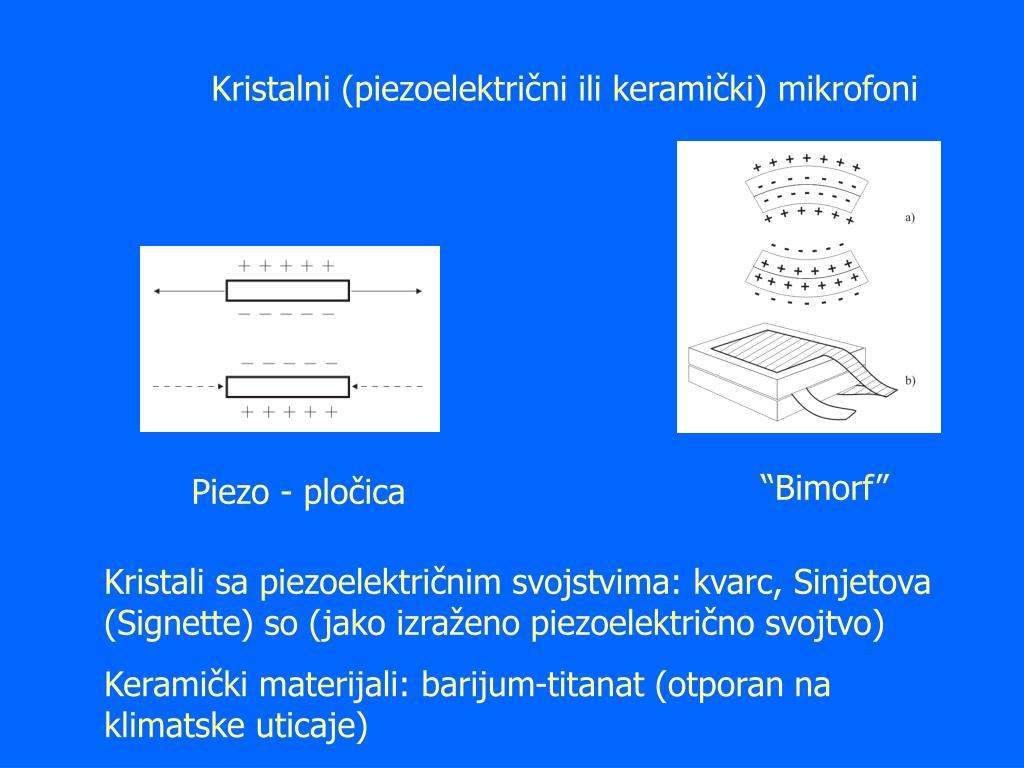

  33. Kristalni(piezoelektrični ili keramički) mikrofoni “Bimorf” Piezo - pločica Kristali sa piezoelektričnim svojstvima: kvarc, Sinjetova (Signette) so (jako izraženo piezoelektrično svojtvo) Keramički materijali: barijum-titanat (otporan na klimatske uticaje)

  34. Kristalni(piezoelektrični ili keramički) mikrofoni Mikrofon sa membranom

  35. Kristalni(piezoelektrični ili keramički) mikrofoni Osetljivost:kristalni: sa zvučnom ćelijom - 10 mV/Pa, sa membranom – nekoliko desetina mV/Pa, keramički - 12 do 16 dB niža Karakteristika usmerenosti: obično se rade kao presioni - kružna Ekvivalentni nivo šuma: opada sa frekvencijom, Uticaj kabla: na vrednost izlaznog napona i donju gran. frekv. Impedansa: kapacitivna, reda 1 nF Izobličenja: veoma mala pri nivoima zvuka do 130 dB Ticaj temperature i vlage: menja se kapacitet sa vlagom i temperaturom

  36. Kondenzatorski mikrofoni

  37. Kondenzatorski mikrofoni Mikrofoni najvišeg kvaliteta – primenjuju se u tehnici snimanja zvuka kao i u akustičkim merenjima Membrana - metalna ili metalizirana folija debljine oko 10 do 15m. Rastojanje između membrane i nepomične elektrode je oko 10 do 20 m a kapacitet mikrofona oko 40 do 50 pF.

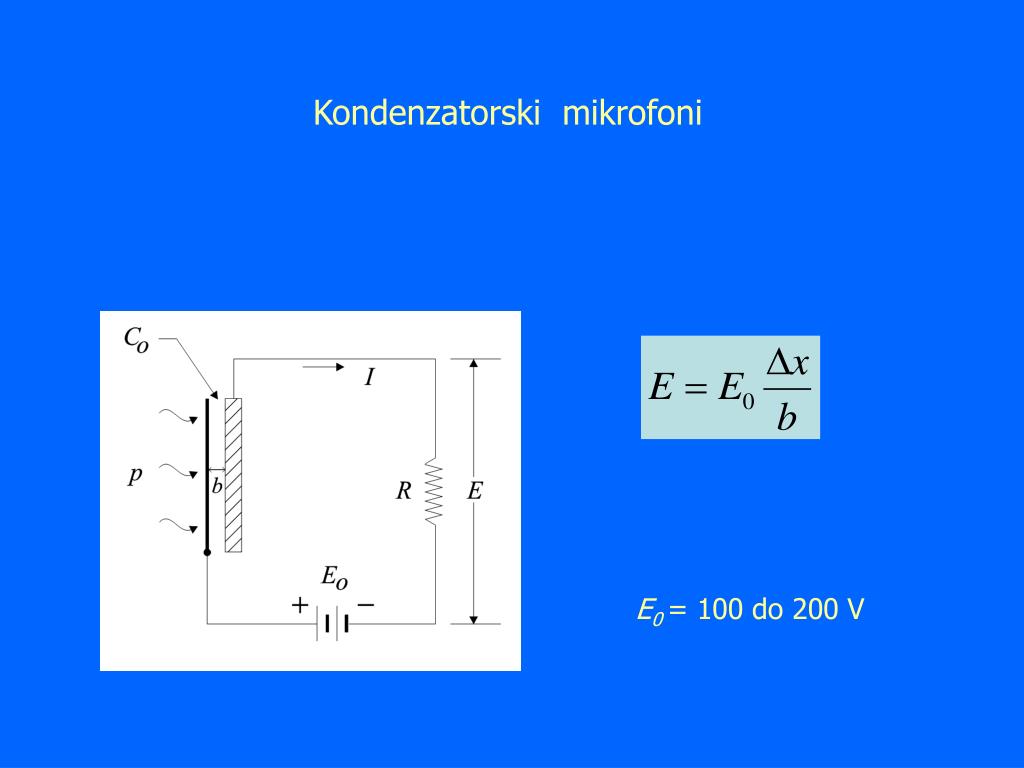

  38. Kondenzatorski mikrofoni E0 = 100 do 200 V

  39. Elektret mikrofoni

  40. Elektret mikrofoni Elektreti dielektrični materijali koji, posle određenog tehnološkog postupka, zadržavaju stalnu električnu polarizaciju bez prisustva spoljašnjeg napona (ponašaju se slično kao stalni magneti koji imaju konstantno magnetno polje). Elektreti su naelektrisani ili polarizovani izolatori. Naelektrisan elektret je elektrostatički ekvivalentan izolatoru koji ima površinski raspoređeno naelektrisanje.

  41. Elektret mikrofoni • Osnovna podela elektret mikrofona • mikrofoni sa fleksibilnim elektretom, odnosno sa elektret membranom • mikrofoni sa fiksnim ili zadnjim elektretom

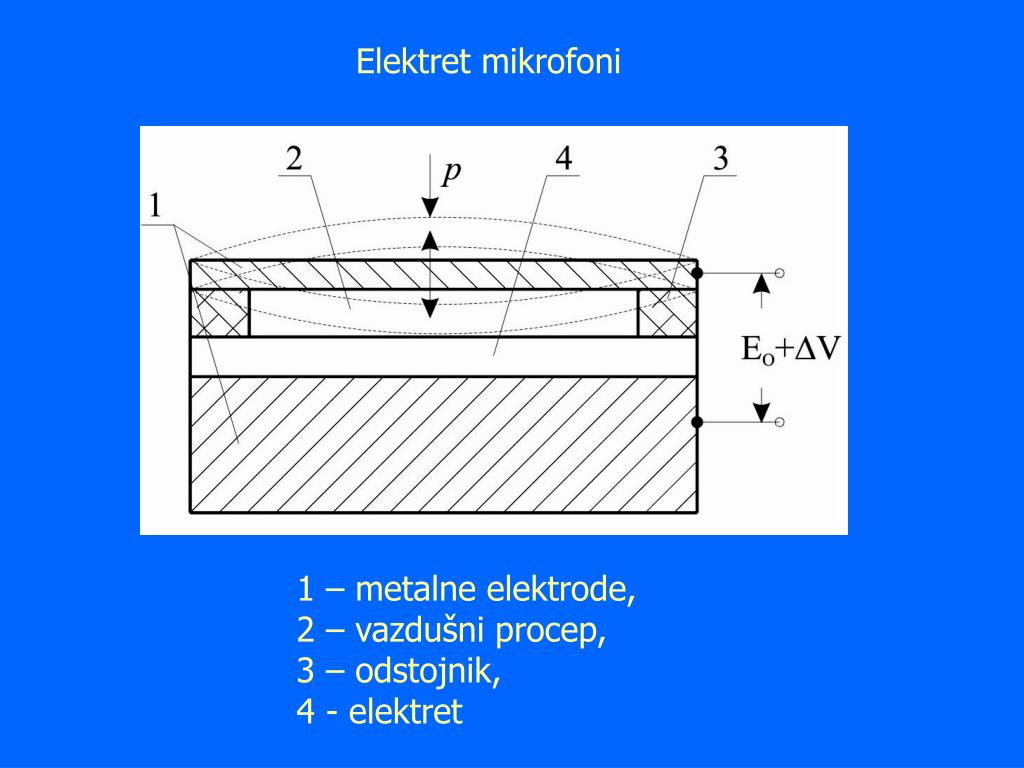

  42. Elektret mikrofoni 1 – metalne elektrode, 2 – vazdušni procep, 3 – odstojnik, 4 - elektret

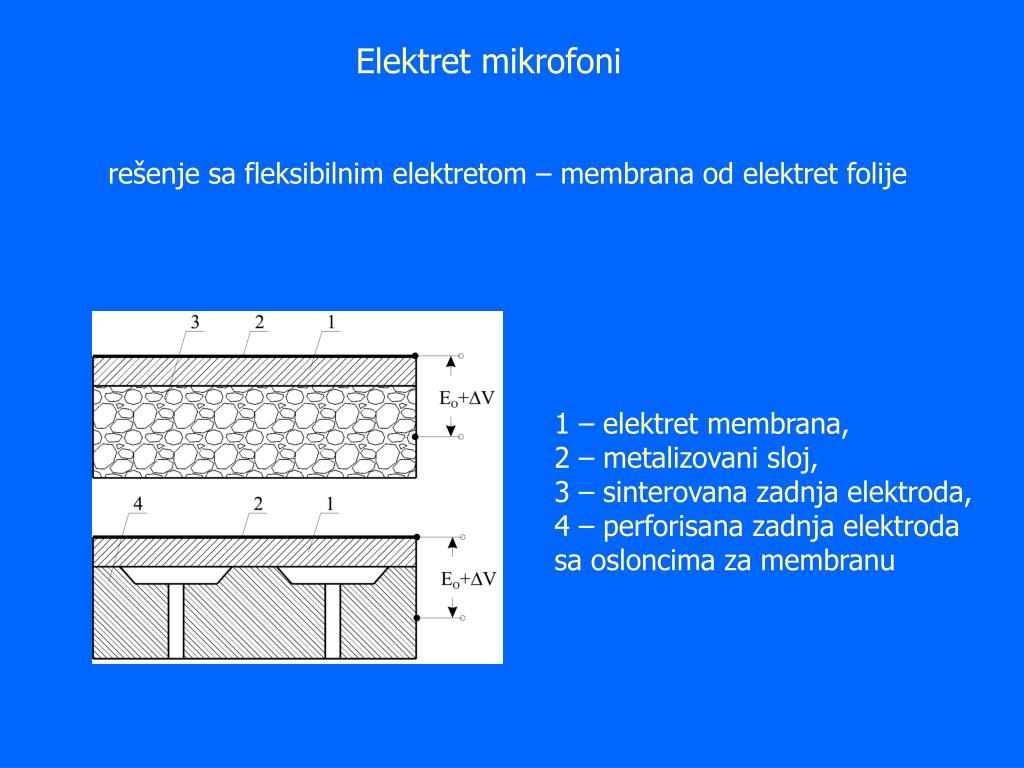

  43. Elektret mikrofoni rešenje sa fleksibilnim elektretom– membrana od elektret folije 1 – elektret membrana, 2 – metalizovani sloj, 3 – sinterovana zadnja elektroda, 4 – perforisana zadnja elektroda sa osloncima za membranu

  44. Elektret mikrofoni rešenje sa zadnjim – fiksnim elektretom: nanesen na nepomičnu elektrodu Veoma kvalitetni mikrofoni 1 - membrana, 2 – metalizovani sloj, 3 – zadnja elektroda, 4 – elektret, 5 – odstojnik, 6 – metalna membrana

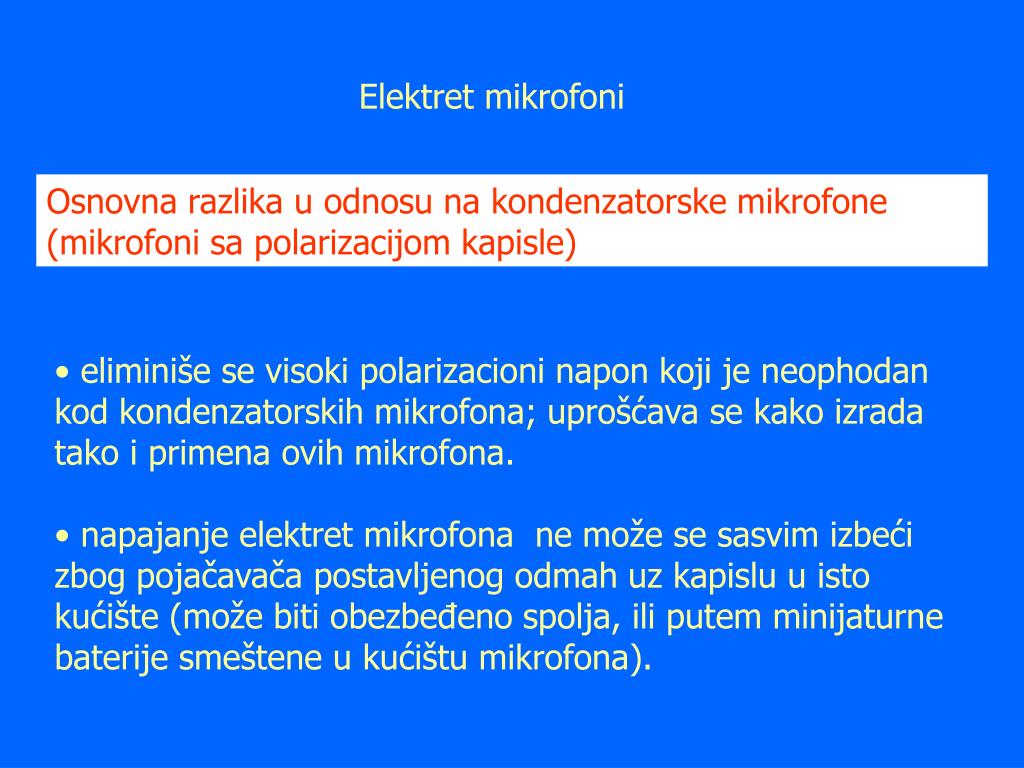

  45. Elektret mikrofoni Osnovna razlika u odnosu na kondenzatorske mikrofone (mikrofoni sa polarizacijom kapisle) • eliminiše se visoki polarizacioni napon koji je neophodan kod kondenzatorskih mikrofona; uprošćava se kako izrada tako i primena ovih mikrofona. • napajanje elektret mikrofona ne može se sasvim izbeći zbog pojačavača postavljenog odmah uz kapislu u isto kućište (može biti obezbeđeno spolja, ili putem minijaturne baterije smeštene u kućištu mikrofona).

  46. Elektret mikrofoni Osetljivost: velika (u poređenu se el.dinamičkim): 2- 10 mV/Pa Frekvencijska karakteristika: široka i ravna Karakteristika usmerenosti: kružna, dvokružna, jednosmerna Ekvivalentni nivo šuma:reda 20 dBA, Impedansa: konvertor impedanse, predpojačavač nekoliko stotina  Izobličenja: veoma mala pri nivoima zvuka preko 130 dB ( 1%) Napajanje: 9 – 52 V DC, obično 48 V DC (“fantom” napajanje) Pristupačna cena Širok opseg kvaliteta (od široke potrošnje do kvalitetnih – profesionalnih) Zahtevaju spoljašnje napajanje ili bateriju (predpojačacač)
