自 感 现 象

自 感 现 象. 浠水一中 周志刚. 副线圈移走后，单独考察原线圈，原线圈在电键闭合瞬间会不会产生电磁感应现象？. 原线圈. 思考：. 一、自感现象. 1 ．由于导体 本身 的电流发生 变化 而产生的电磁感应现象，叫做 自感现象 ． 2 ．在自感现象中产生的感应电动势，叫做 自感电动势 ．. 电路如何设计 :. 改进后电路 :. 电路设计过程. 实验一. （ 1 ）电路图 （ 2 ）实验演示. 现象： 在闭合开关 S 的瞬间，灯 1 立刻正常发光．而灯 2 却是逐渐从暗到明，要比灯 1 迟一段时间正常发光． 与猜想一致！.

radha
Download Presentation

自 感 现 象

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 自 感 现 象 浠水一中 周志刚

  2. 自感

  3. 副线圈移走后，单独考察原线圈，原线圈在电键闭合瞬间会不会产生电磁感应现象？副线圈移走后，单独考察原线圈，原线圈在电键闭合瞬间会不会产生电磁感应现象？ 原线圈 思考：

  4. 一、自感现象 • 1．由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象． • 2．在自感现象中产生的感应电动势，叫做自感电动势． 自感

  5. 电路如何设计: 自感

  6. 改进后电路: 自感

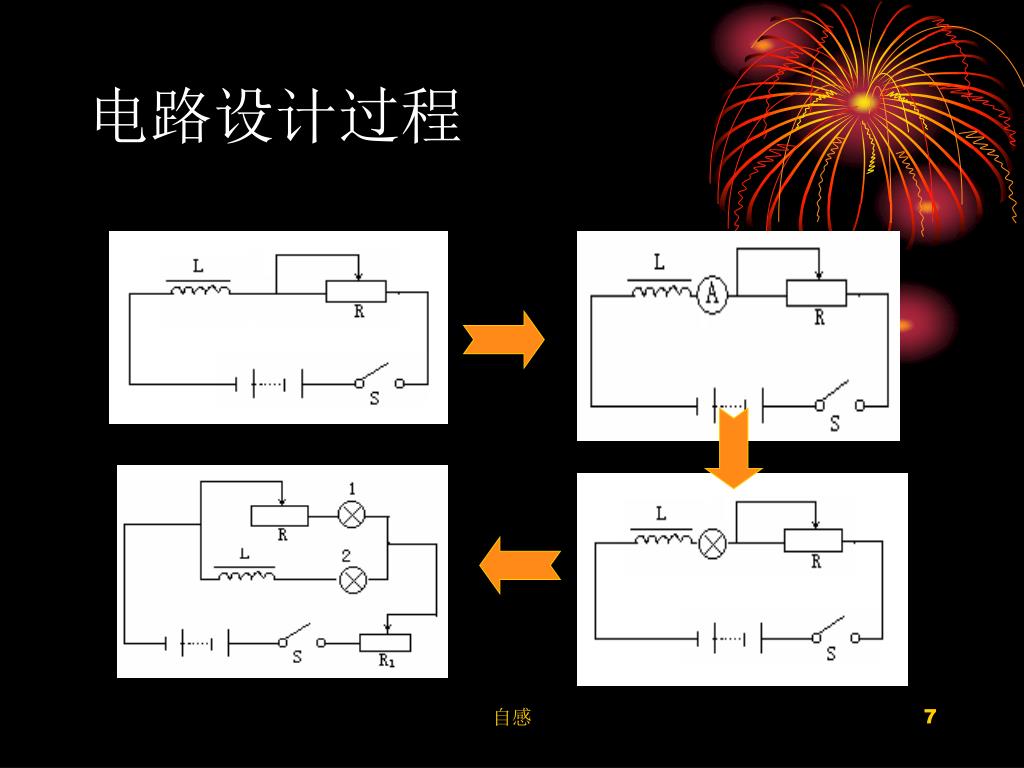

  7. 电路设计过程 自感

  8. 实验一 （1）电路图 （2）实验演示 自感

  9. 自感

  10. 现象： 在闭合开关S的瞬间，灯1立刻正常发光．而灯2却是逐渐从暗到明，要比灯1迟一段时间正常发光． 与猜想一致！ 为什么会出现这个现象呢? 自感

  11. 原因分析： 由于线圈L自身的磁通量增加，而产生了自应电动势，这个感应电动势总是阻碍磁通量的变化，即阻碍线圈中电流的变化，故通过与线圈串联的灯泡的电流不能立即增大到最大值，它的亮度只能慢慢增加． 自感

  12. 结论1： 当导体中原来的电流增加时，自感电动势阻碍其增加． 自感

  13. 实验二 • 如何设计电路图? 自感

  14. 改进后电路图 自感

  15. 现象： • 灯没有随开关S的断开而马上熄而是逐渐变暗． • 与猜想一致！ • 灯没有随开关的断开而马上熄，而且还看到灯明显闪亮了一下．请分析原因 自感

  16. 提示：断电前后情况比较 自感

  17. （2）分析： • 断电前通过A灯的电流是由电源提供的，根据电路中并联规律可知，线圈L的 电阻由于很小，故电路中的电流大部分流 过线圈L，有IL＞IA，断电后，线圈L由于 自感作用，将阻碍自身电流的减小，结果线圈中的电流IL反向流过灯A，然后逐渐 减弱，所以有灯闪亮一下再熄灭的现象出现． 自感

  18. 结论2： 当导体中原来的电流减小时，自感电动势阻碍其减小． 自感

  19. 课堂小结1： 自感电动势总是阻碍导体中原来电流的变化． 自感

  20. 二、决定自感电动势大小的因素 • 1、电流变化的快慢 • 2、自感系数 自感系数，简称自感或电感，用字母L表示 自感大小与线圈的形状、长短、匝数、有无铁芯等因素有关 自感

  21. 思考： 本课实验为什么不通过移动滑动变阻器触片改变电流，而用开关呢？ 自感

  22. 三、自感现象的应用和防止 自感

  23. 课堂小结2： • 1．自感现象是电磁感应现象中的特殊情形，它的产生原因是由于通过导体自身的电流发生变化． • 2．自感电动势的大小与电流变化快慢和自感系数有关，它总是阻碍导体中电流的变化． • 3.自感现象在生活和生产技术中应用广泛，但也有其不利的一面． 自感

  24. 课外探究活动： • 本课通电自感实验中为什么先调节R后调节R1？（提示：仪器安全使用原则） • 如何探究自感系数与线圈形状、长短、匝数、有无铁芯的关系？（提示：控制变量） • 搜集有关自感现象的应用和防止实例 自感

  25. 感谢同学们的配合，谢谢大家！再见！ 自感

  26. 下课啦！ 退出 自感
