- двухжильная система installation Modbus RS485

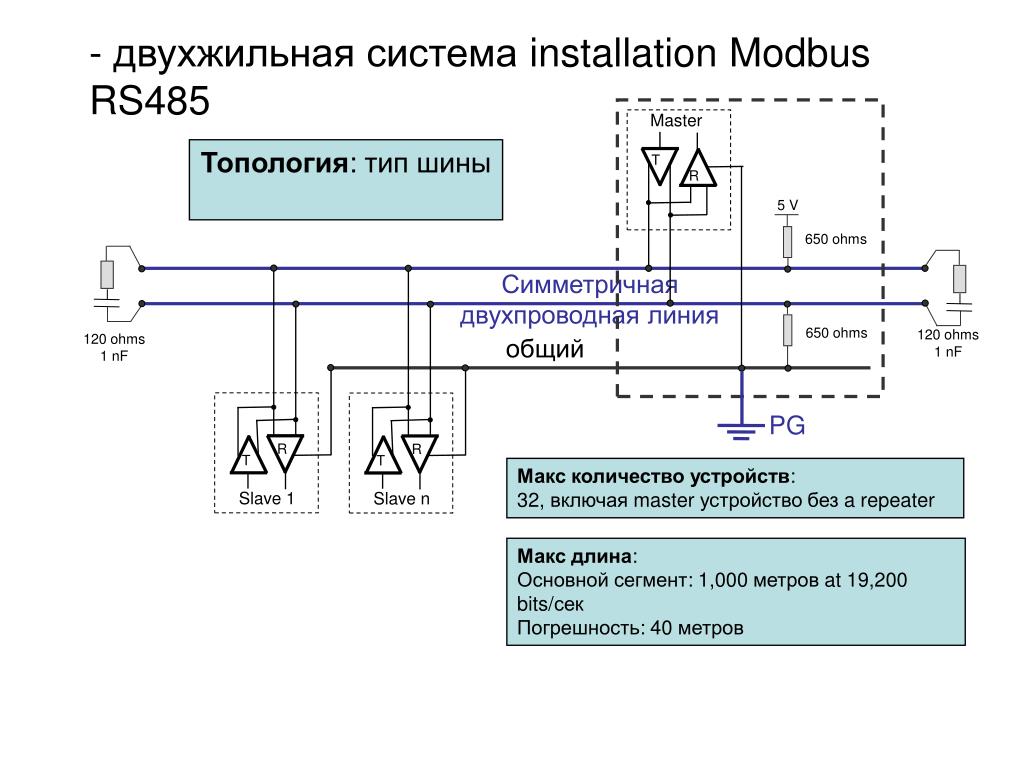

1. Master T R 5 V 650 ohms 650 ohms 120 ohms 1 nF 120 ohms 1 nF PG R R T T Slave n Slave 1 - двухжильная система installationModbus RS485 Топология: тип шины Симметричная двухпроводная линия общий Макс количество устройств: 32,включая master устройство без a repeater Макс длина: Основной сегмент: 1,000 метров at 19,200 bits/сек Погрешность: 40 метров

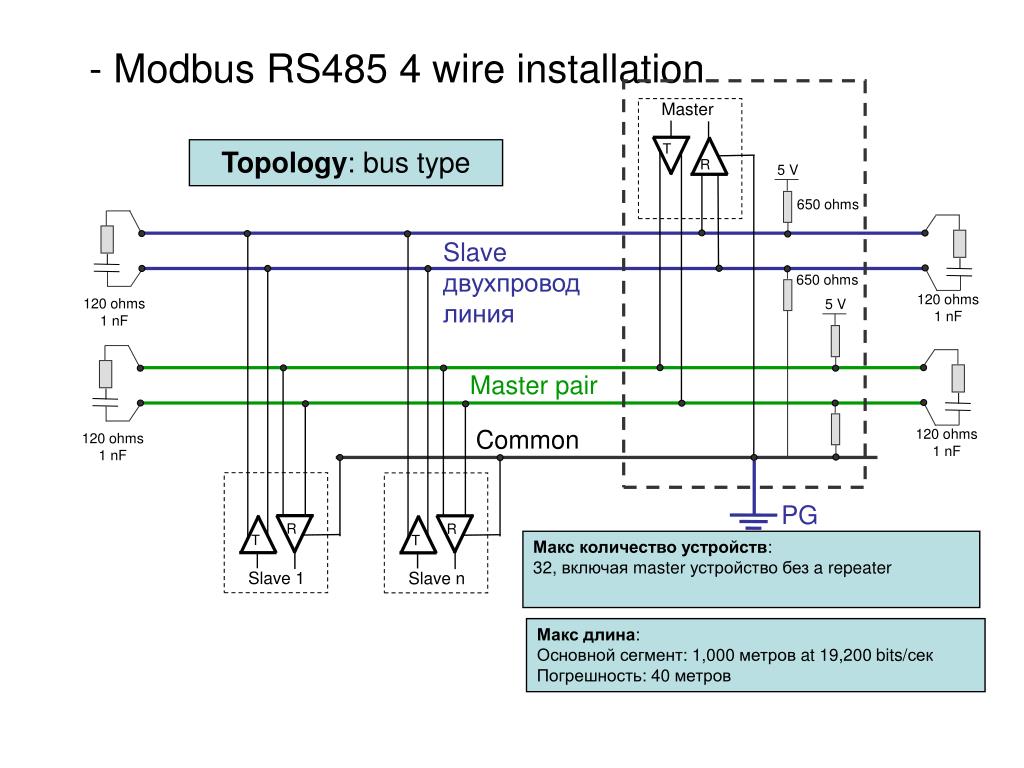

2. Master 5 V 650 ohms T R 650 ohms 5 V 120 ohms 1 nF 120 ohms 1 nF 120 ohms 1 nF 120 ohms 1 nF PG R R T T Slave n Slave 1 - Modbus RS485 4 wire installation Topology: bus type Slave двухпровод линия Master pair Common Макс количество устройств: 32,включая master устройство без a repeater Макс длина: Основной сегмент: 1,000 метров at 19,200 bits/сек Погрешность: 40 метров

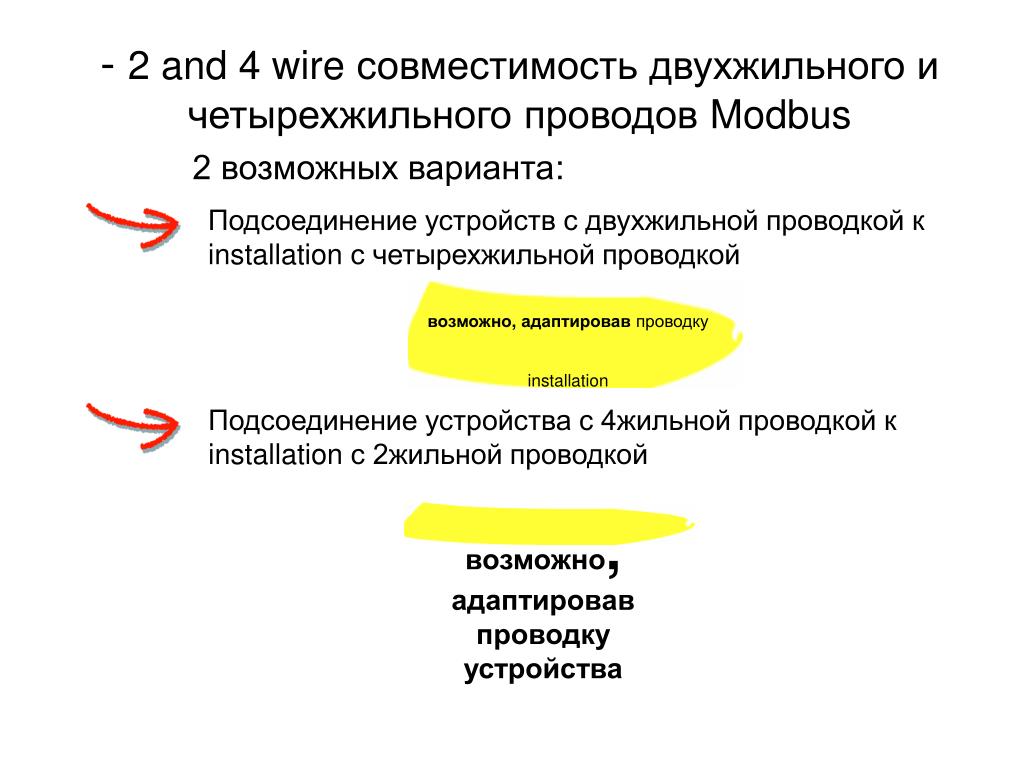

3. возможно, адаптировавпроводку installation возможно,адаптировав проводку устройства - 2 and 4 wire совместимость двухжильного и четырехжильного проводов Modbus 2 возможных варианта: Подсоединение устройств с двухжильной проводкой к installation с четырехжильной проводкой Подсоединение устройства с 4жильной проводкой к installation с 2жильной проводкой

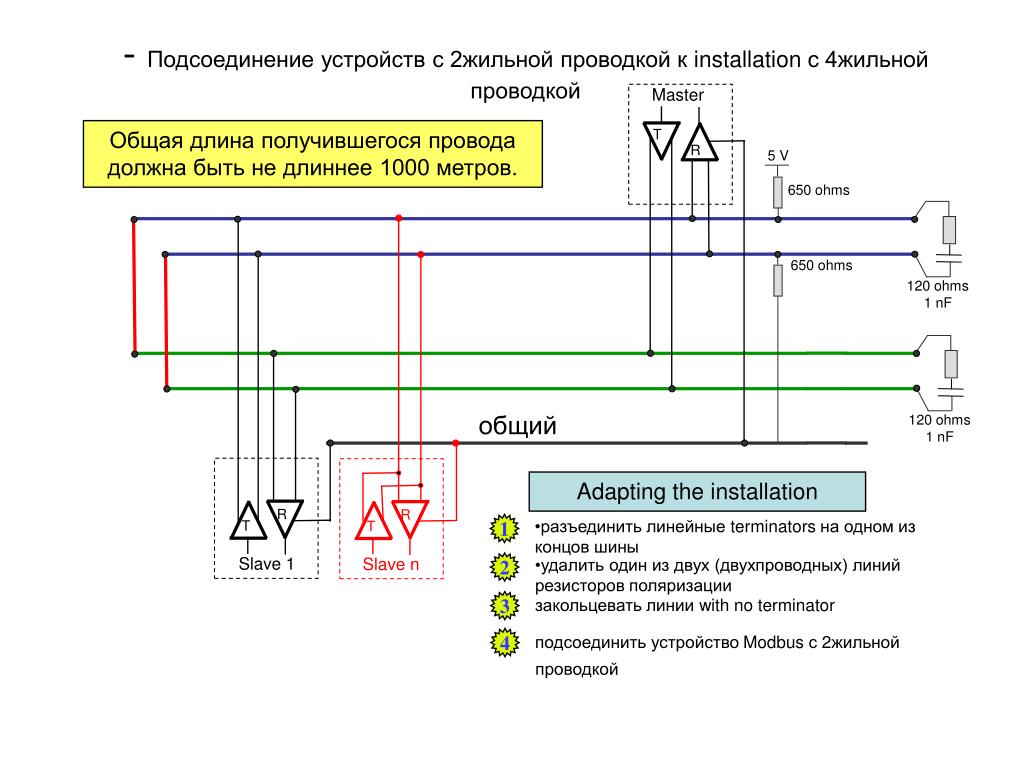

4. Master T R 5 V 120 ohms 1 nF 120 ohms 1 nF 1 • разъединить линейные terminators на одном из концов шины R 2 • удалить один из двух (двухпроводных) линий резисторов поляризации T закольцевать линии with no terminator 3 Slave 1 подсоединить устройство Modbus с 2жильной проводкой 4 - Подсоединение устройств с 2жильной проводкой к installation с 4жильной проводкой Общая длина получившегося провода должна быть не длиннее 1000 метров. 5 V 650 ohms 650 ohms Line terminator Line terminator общий Adapting the installation R T Slave n

5. Master T R 5 V 650 ohms 650 ohms 120 ohms 1 nF 120 ohms 1 nF 1 Закольцуйте провода передачи с проводами приема 2 Подсоедините устройство к 2-х проводной installation - Подсоединение устройств с 4жильной проводкой к installation с 2жильной проводкой Симметричная двухпроводная линия общий Adapting device wiring R R T T Slave n Slave 1
