第六章 有机化学的波谱方法

第六章 有机化学的波谱方法. 本章重点： 了解吸收光谱的一般原理； 掌握 IR 和 NMR 谱基本原理及运用其解析结构的方法。. 英文词汇： infrared spectra, nuclear magnetic resonance, chemical shift. 化学实验法： 操作烦琐，周期长，样品量大。. 常用结构分析方法. √√. 第一节 吸收光谱的一般原理. 光的性质. l n = c —— 波动性 E ＝ h n —— 粒子性  = 1/ l ( cm -1 ).

race
Download Presentation

第六章 有机化学的波谱方法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第六章 有机化学的波谱方法 本章重点： 了解吸收光谱的一般原理； 掌握IR和NMR谱基本原理及运用其解析结构的方法。 英文词汇： infrared spectra, nuclear magnetic resonance, chemical shift.

  2. 化学实验法：操作烦琐，周期长，样品量大。 常用结构分析方法 √√

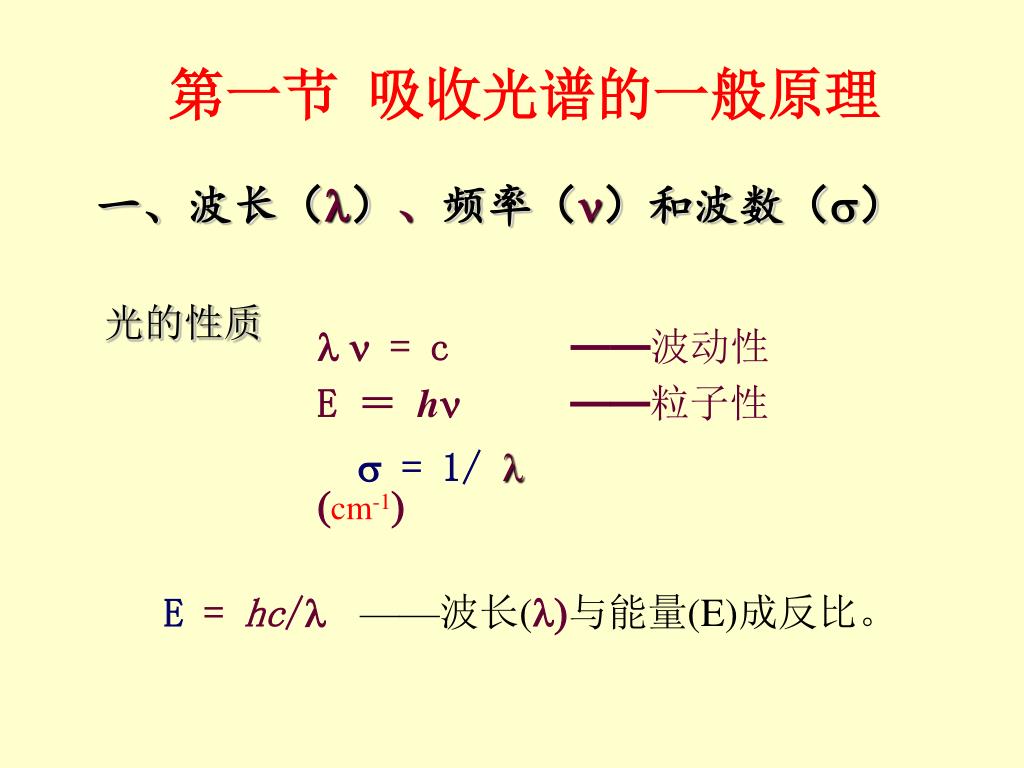

  3. 第一节 吸收光谱的一般原理 光的性质 l n = c ——波动性 E ＝ hn ——粒子性  = 1/ l (cm-1) 一、波长（l）、频率（n）和波数（） E = hc/l ——波长(l)与能量(E)成反比。

  4. 二、吸收光谱 E = △E = E2－E1 特征能量吸收——吸收光谱 红外光谱 核磁共振谱

  5. 第二节 红外光谱(Infrared Spectrum, IR) 一、红外光谱的一般原理 如：分子 RCH2OH 化学键不断振动 某λ光的E = 某键振动的△E——产生吸收峰

  6. 吸收峰表现为“谷”，谷越深，则吸收越强。 一般波数范围400~4000 cm-1。

  7. 二、红外吸收峰的数目、位置和强度 （一）红外吸收峰的数目 伸缩振动 n 弯曲振动 d 一个化学键有几种不同振动形式，就可产生几种吸收峰。 振动形式

  8. 伸缩振动n：沿键轴方向的键的伸长 或缩短的振动 H H H H C C

  9. 弯曲振动d: 垂直于键轴方向的振动

  10. 非线性分子为：3n - 6 线性分子为：3n - 5 （n ：原子数） 一个有机物分子在IR谱中出现的吸收峰数目是由该分子的振动自由度数目决定的。 如：问题6-1 H2O非 线性分子，3  3 – 6 = 3（个） as > s >  ： 3756 3652 1595 cm-1

  11. 实际IR吸收峰的数目小于计算值： • 能引起分子偶极矩变化的振动，才产生吸收； • 相同的振动产生的峰可以兼并； • 强而宽的峰可覆盖相近的弱峰。 如：CO2为线性分子，3  3 – 5 = 4（个），应有4个吸收峰，而实际测得只有2个——as2350、  667cm-1。 因s 不引起偶极矩变化，无此峰；且面内、面外又兼并为一个峰。

  12. （二）红外吸收峰的位置 吸收峰的位置取决于各化学键的振动频率。 成键原子的质量越小，吸收峰的波数就越高； 键长越短，键能越高，吸收峰的波数也越高 • 特征谱带区 4000~1330 cm-1 （官能团区） • 根据峰位，可鉴别官能团。 2. 指纹区 1330~650cm-1

  13. 红外光谱的主要区段 官能团 n O-H ，n N-H3650～3200 cm-1 含O-H或N-H n C-H～3000～cm-1 （O=C-H在2810~2715cm-1有双峰） =C-H -C-H 含不饱和或饱和C-H n C=O1760～1690 cm-1 含羰基（C=O） n C=C1680～1500 cm-1 苯环一般有2～3个吸收峰 -CH31380 cm-1 含-CH3 n C-O，n C-N1300～1000 cm-1 含O-H或N-H

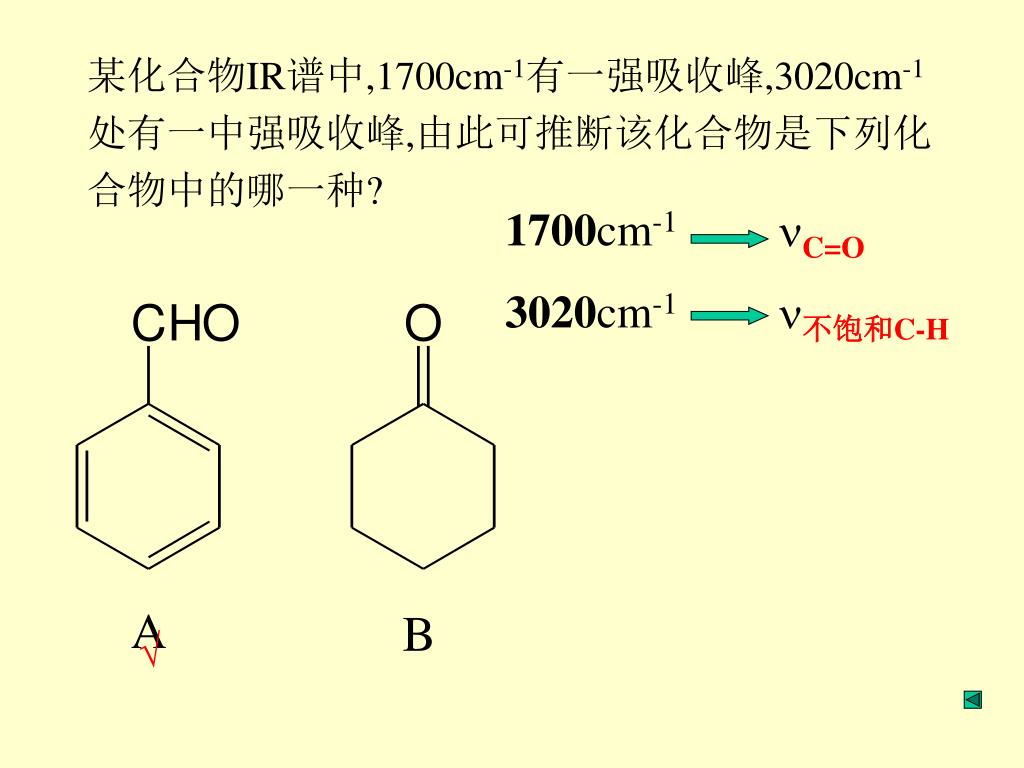

  14. 某化合物IR谱中,1700cm-1有一强吸收峰,3020cm-1处有一中强吸收峰,由此可推断该化合物是下列化合物中的哪一种?某化合物IR谱中,1700cm-1有一强吸收峰,3020cm-1处有一中强吸收峰,由此可推断该化合物是下列化合物中的哪一种? 1700cm-1 3020cm-1 C=O 不饱和C-H √

  15. CH3 O-H 饱和C-H 无不饱和C-H 无C=C 3000~3100cm-1 1600~1500cm-1 无吸收峰

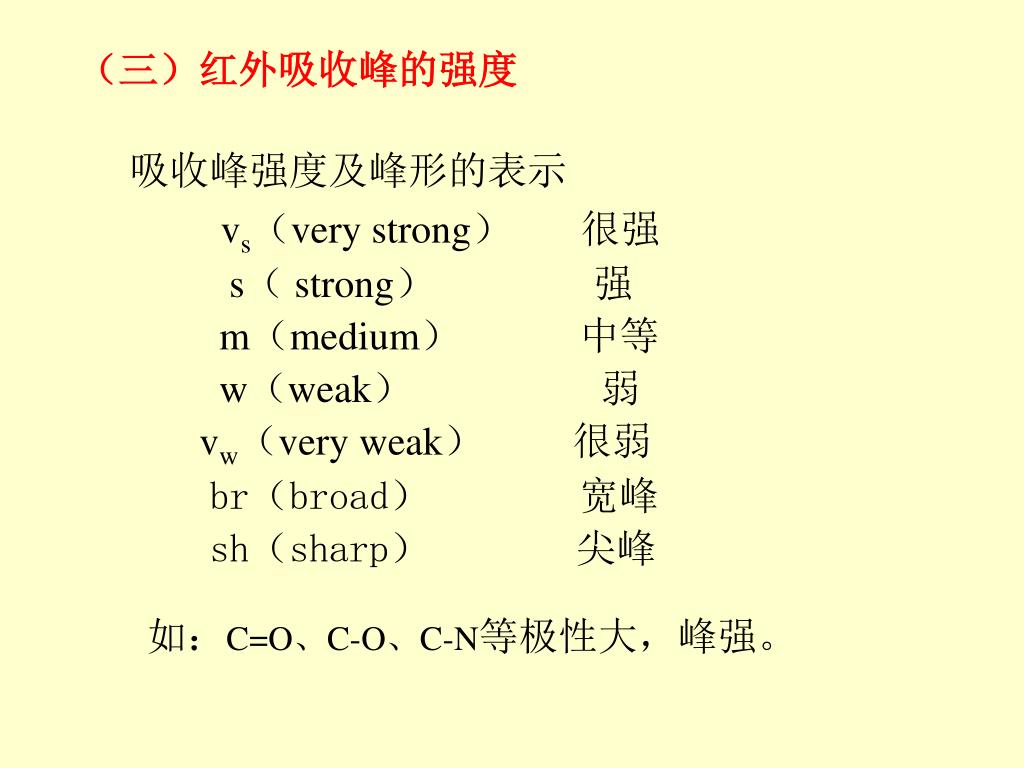

  16. （三）红外吸收峰的强度 吸收峰强度及峰形的表示 vs（very strong） 很强 s（ strong） 强 m（medium） 中等 w（weak） 弱 vw（very weak） 很弱 br（broad） 宽峰 sh（sharp） 尖峰 如：C=O、C-O、C-N等极性大，峰强。

  17. 三、红外光谱的解析和应用 （一）解析程序 • 4000～1300cm-1的官能团区找出特征吸收峰，确定存在哪种官能团 • 1300～650cm-1的指纹区，确定化合物的结构类型

  18. 具体步骤： • 计算不饱和度； • 判断几个主要官能团C=O、-OH、-NH2、C=C的特征峰是否存在，并寻找相关峰；

  19. 1. 羰基是否存在（含O化合物） 1760~1690cm-1有强峰——C=O特征峰 • 2820、2720cm-1双峰； • 3300~2500cm-1宽峰和1300~1000cm-1有峰； • 1300~1000cm-1有峰。 相关峰 无相关峰——

  20. 2. 羟基、氨基是否存在 3500~3200cm-1宽峰——O-H、N-H特征峰。 • 1300~1000cm-1有峰； • 1600~1500cm-1和1300~1000cm-1有峰。 相关峰 如无O-H，但含O，1300~1000cm-1有峰。 ——醚 R-O-R’

  21. 3. 苯环是否存在   4，3100~3000cm-1——苯环C-H特征峰。 相关峰：1600、1580、1500cm-1中强峰 ——苯环C=C骨架振动 化合物含苯环

  22. （二）应用实例 例1.已知某化合物，分子式C3H6O，其IR谱中有下列吸收峰，试推测其结构。 IR (cm-1)：2960，2840，2760，1720，1380。  = 3+1-6/2 = 1，1720cm-1——C=O，含羰基。 2840，2760cm-1—— O=C-H，为醛。 相关峰： 1380cm-1——-CH3 ，含-CH3结构。 2960cm-1——饱和C-H。 结构为：CH3CH2CHO 丙醛

  23. 例2. 问题6-2 两个-CH3 苯环C=C 苯环C-H 饱和C-H 单取代苯  = 9+1-12/2 = 4

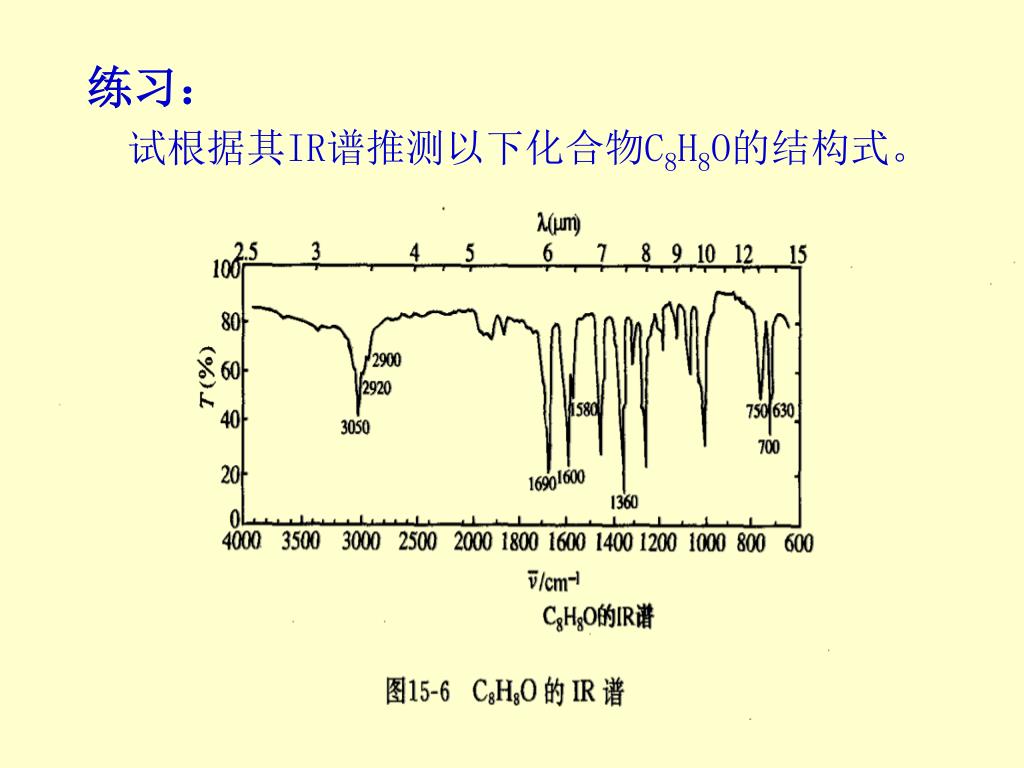

  24. 练习： 试根据其IR谱推测以下化合物C8H8O的结构式。

  25. 第三节 核磁共振谱（Nuclear Magnetic Resonance Spectra NMR） IR谱只能确定化合物类型。 上述两种化合物只能用NMR谱来区分。

  26. 一、核磁共振谱的基本原理 一般质子数、质量数至少有一个为奇数的原子核，I > 0，有自旋。 1 1HNMR √ I = 1/2 6 6 13CNMR 8

  27. 1H核的两种不同自旋取向 E2= H0 △E = 2 H0 h = 2 H0 或 = 2 /h H0 E1= -H0 核磁共振的条件 扫频——固定H0，改变 扫场——固定，改变H0 满足条件即产生吸收。

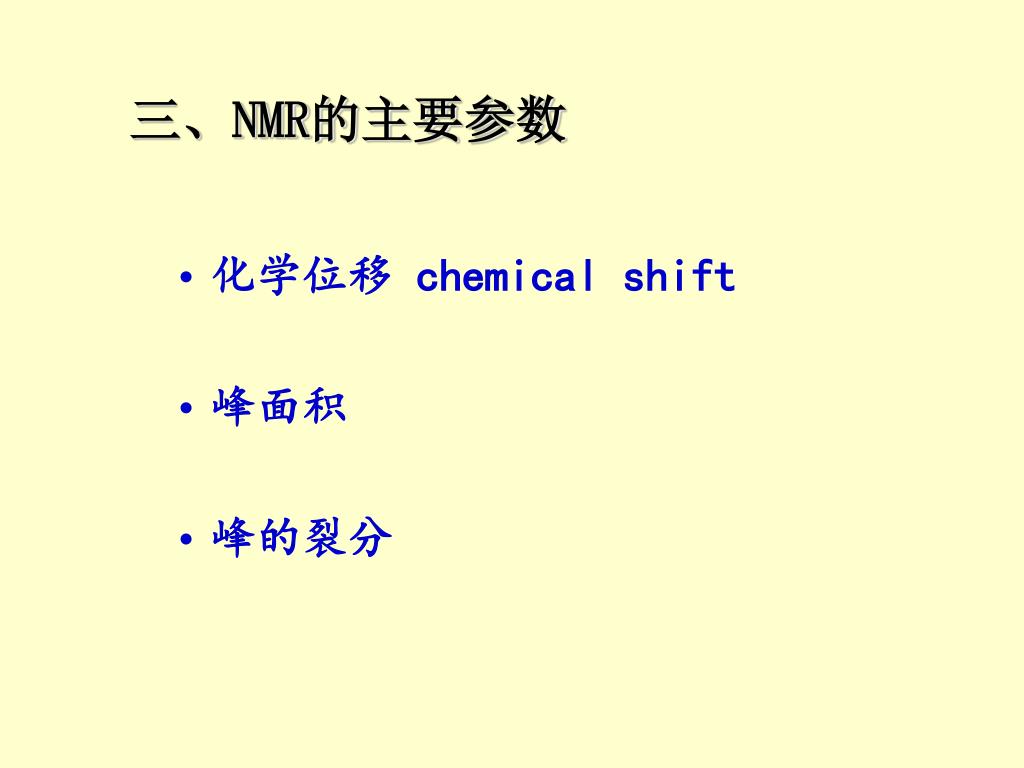

  28. 三、NMR的主要参数 • 化学位移 chemical shift • 峰面积 • 峰的裂分

  29. 化学位移（一）电子屏蔽作用  = 2 /h H0 H实=H0-H1 < H0 ——屏蔽作用 H1

  30. 如：CH3 CH2 O H 核外电子云密度： Hc > Hb > Ha c b a 高场 低场

  31. （二）化学位移值  参考物：四甲基硅烷 （tetramethylsilane TMS） (CH3)4Si 12个H产生一个共振吸收信号位于最高场 =0 （电负性 Si < C） 常见氢核的NMR信号较TMS低场，位于左边，0

  32. （三）影响化学位移的因素 1. 电负性——邻近原子电负性，H核电子云密度，。 > > > 2. 各向异性效应——空间效应 3. 氢键的影响——化学位移低场移动 4. 溶剂效应 -OH、-NH2、-COOH等活泼质子加D2O消失。

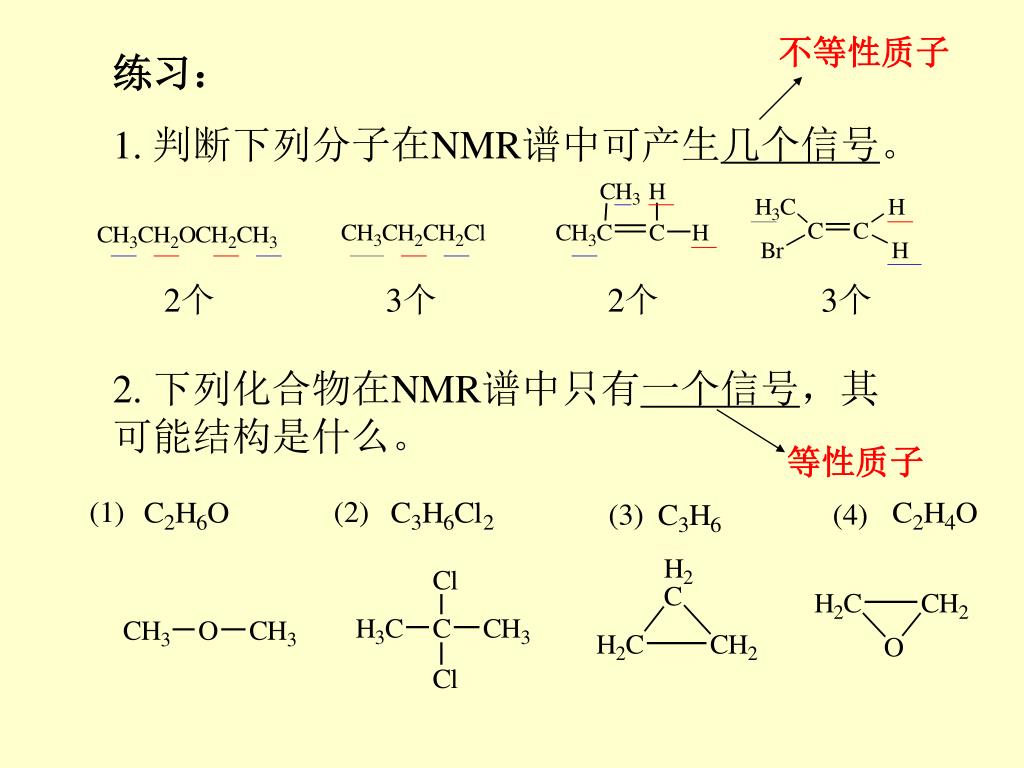

  33. 不等性质子 练习： 1. 判断下列分子在NMR谱中可产生几个信号。 2个 3个 2个 3个 2. 下列化合物在NMR谱中只有一个信号，其可能结构是什么。 等性质子

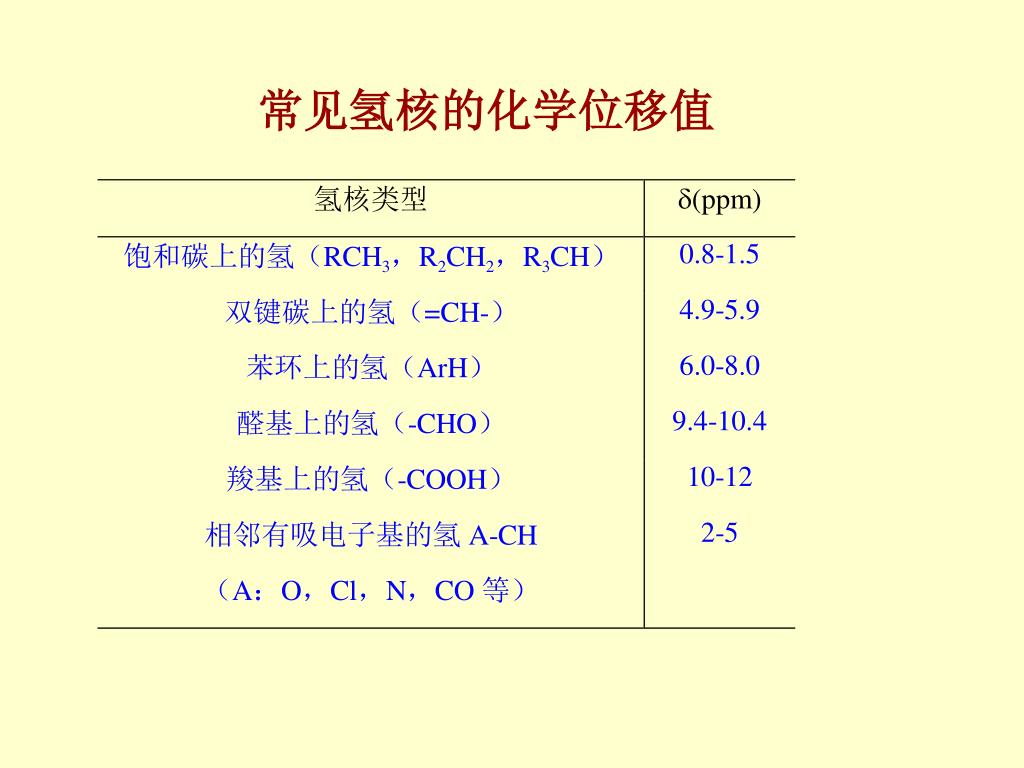

  34. 常见氢核的化学位移值

  35. 峰面积——积分高度 在NMR谱中，共振吸收峰的面积与产生此吸收的氢核数目成正比，因此可利用共振吸收峰的面积判断产生此吸收的氢核的数目。

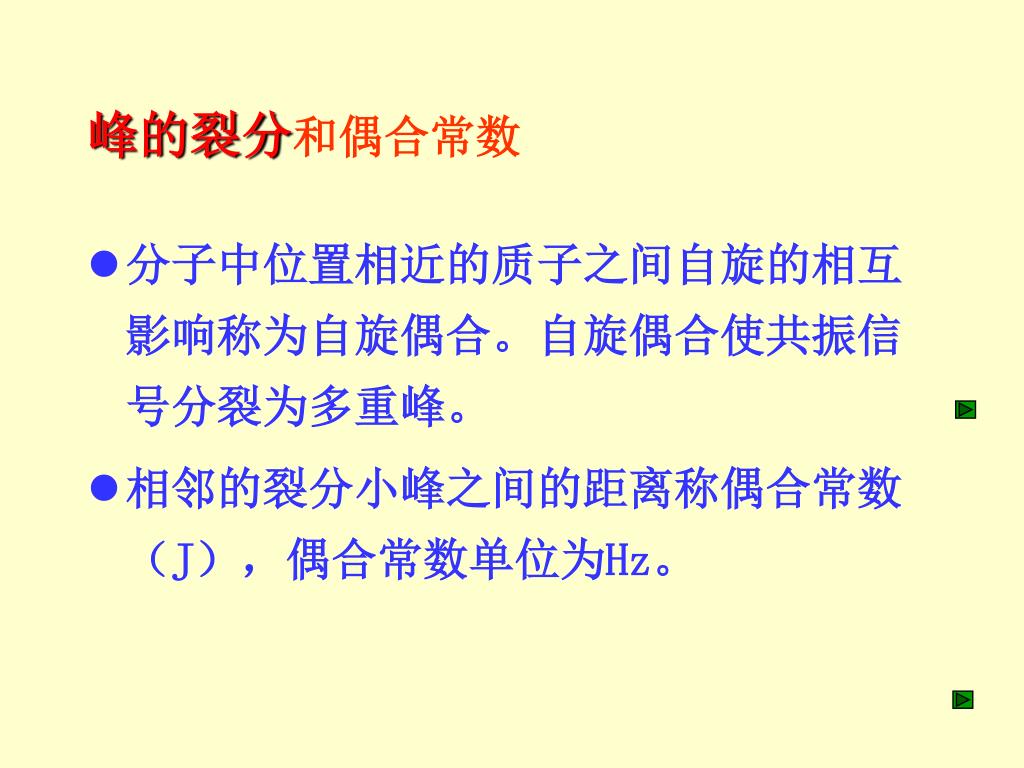

  36. 峰的裂分和偶合常数 • 分子中位置相近的质子之间自旋的相互影响称为自旋偶合。自旋偶合使共振信号分裂为多重峰。 • 相邻的裂分小峰之间的距离称偶合常数（J），偶合常数单位为Hz。

  37. 1,1,2-三溴乙烷的核磁共振谱

  38. 说明： • 邻接碳上等性质子数为n，则裂分峰数为 n + 1 • 峰裂分发生在同C或相邻C不等性质子之间，相隔三个以上单键不影响 • 活泼质子（如-OH，-COOH，-NH-），通常不发生裂分 • 苯环单取代 ：一般取代基为斥电子基，苯环上氢核的信号不裂分；取代基为吸电子基，苯环上氢核的信号裂分为多重峰

  39. 乙醇的核磁共振谱

  40. 甲苯的核磁共振谱

  41. 裂分峰数的表示： 单峰（singlet，s） 两重峰（doublet，d） 三重峰（triplet，t） 四重峰（quarter，q） 多重峰（multiplet，m）

  42. 四、NMR谱的解析要点 • 数目——可知分子中有几种不同类型的质子 • 位置（值）——可知每类质子的类型（活泼H产生的信号加D2O后消失） • 积分高度——可知各组信号的氢核数 • 裂分——可确定邻接碳上的氢核数

  43. 例1. 5H——苯H 3H——CH3 (连CO) 2H——CH2(连O)  = 9+1-10/2 = 5

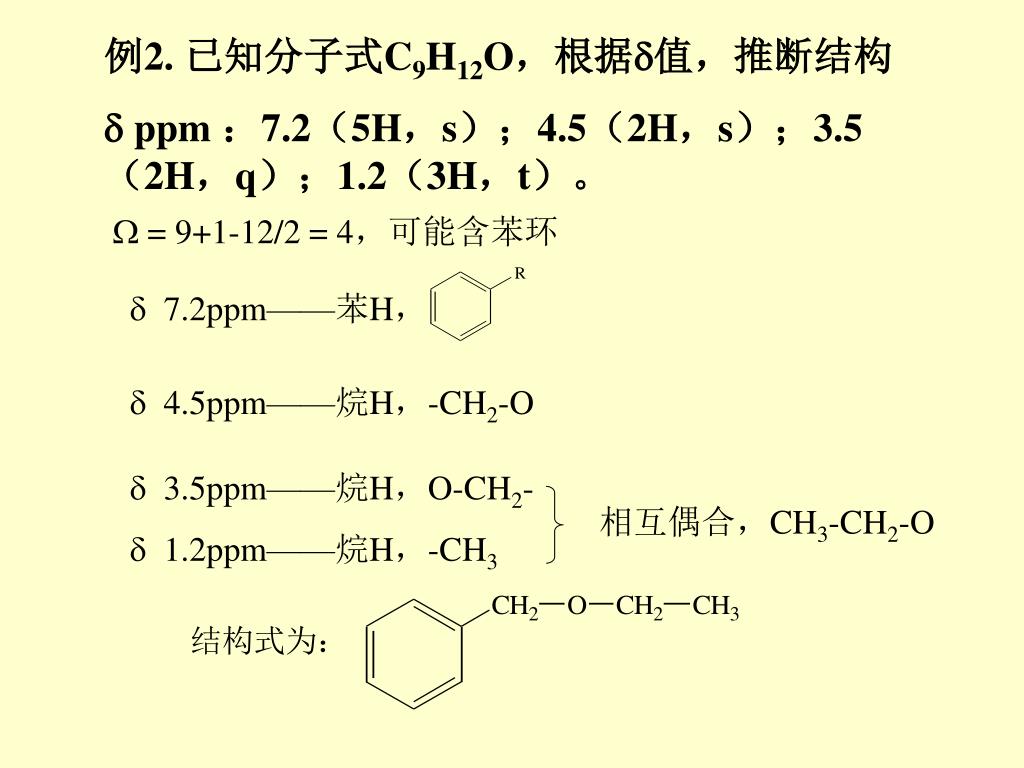

  44. 例2. 已知分子式C9H12O，根据值，推断结构  ppm ：7.2（5H，s）；4.5（2H，s）；3.5（2H，q）；1.2（3H，t）。  = 9+1-12/2 = 4，可能含苯环  7.2ppm——苯H，  4.5ppm——烷H，-CH2-O • 3.5ppm——烷H，O-CH2-  1.2ppm——烷H，-CH3 相互偶合，CH3-CH2-O

  45. 练习： • 化合物C8H14O4的1HNMR谱中，出现三个信号： ppm 1.26（6H，t）；4.18（4H，q）；2.6（4H，s），试推测其结构。 • 化合物C7H14O，IR谱上在1715cm-1有强吸收峰，其1HNMR谱中出现两个信号，一个为二重峰，另一个为七重峰，两者峰面积比6:1，试推导其结构。 作业： P132 2/ (2) (4) , 5, 8, 12, 14。阅读Section 14.全文。
