Presentation Transcript
slide1

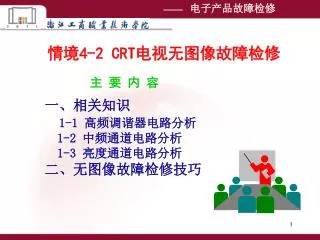

情境4-2 CRT电视无图像故障检修

主 要 内 容

一、相关知识

1-1 高频调谐器电路分析

1-2 中频通道电路分析

1-3 亮度通道电路分析

二、无图像故障检修技巧

1 1 1
1-1-1 高频调谐器任务

变频(将RF信号变换成IF信号);

选台(选择频道)

图像中频:38MHz

色度中频:33.57MHz

伴音中频:31.5MHz

1 1 3
1-1-3 高频调谐器的性能要求
  • 与天线、馈线及中放电路要良好匹配
  • 具有良好的选择性和合适的通频带
  • 本机振荡频率要稳定
  • 噪声系数要小、功率增益要大
  • 有较强的AGC(自动增益控制)能力
1 2 1
1-2-1 中频通道的电路组成

声表面波滤波器:对IF信号进行带通滤波;中频放大:将IF信号放大1000~10000倍;视频检波:从IF信号中检出视频(VIDEO)信号,将31.5MHz伴音中频变换成6.5MHz第二伴音中频;ANC: 自动噪声抑制(消除大幅度干扰脉冲);AGC: 自动增益控制;AFT: 自动频率微调。

1 2 2
1-2-2 中频放大器特性频率

以接收4频道为例,本机振荡频率为95.75MHz38MHz:图像中频信号(四频道图像载频57.75MHz)31.5MHz:伴音中频信号(四频道伴音载频64.25MHz)39.5MHz:邻近低频道伴音信号(三频道伴音载频56.25MHz)30MHz:邻近高频道图像信号(五频道图像载频65.75MHz)

1 2 5 aft
1-2-5 AFT基本原理

对38.5中频信号进行鉴频,若正确,则AFC差动输出为0V,即V13=V14=6.5V;

当中频信号(本振频率偏高或偏低时,AFT差动输出不为零,即V13≠V14。AFT电压将对调谐器中的本机振荡频率进行控制,使振频回到标准值上来。

1 2 6
1-2-6 伴音通道电路组成

中频限幅放大电路:将6.5MHz伴音信号放大1000倍;

限幅:切除幅度干扰;

鉴频电路:从6.5MHz调频信号中取出音频信号;

音量控制电路:调整音频信号的幅度;

音频激励放大电路:对音频信号进行电压放大及功率放大.

slide16
1-3 亮度通道电路分析

TA7698AP集成电路

slide17

1-3-1 亮度通道任务

将亮度信号Y从彩色全电视信号中分离出来,然后进行放大、延时、对比度调整、箝位等处理,最后送往基色矩阵电路。

slide19

1-3-3 对比度调整

亮度通道中设立了对比度调节电路。对比度调节就是对视频V信号的幅度进行调节,为了使色同步信号的幅度不受对比度调节的影响,故实际对比度调节改为对Y,C信号幅度进行同步调节。

slide21
二、无图像故障检修技巧

无图像,只有噪声点

slide22

2-1 图像不正常故障部位判别

无图有声:故障部位一般为亮度通道

图像无彩色:故障部位是色度通道

图像偏色或缺色:故障部位是显像管座板电路。

无图无声:故障部位在图声公共通道。

slide24
2-3 高频调谐器故障检修

击穿:U波段收不到信号

击穿:VH波段收不到信号

击穿:VL波段收不到信号

开路:不能调谐,无图无声

slide25

引脚

BL

BH

BU

BM

VT

AGC

AFT

IF

VHF-L

12

0

0

12

0~30

6.4

6

0

VHF-H

0

12

0

12

0~30

6.4

6

0

UHF

0

0

12

12

0~30

6.4

6

0

高频调谐器电路故障的检测方法

一是检测BM电压是否正常。

二是检测三个波段选择电压BL、BH和BU是否正常。

三是检测VT调谐电压是否正常。

四是检测RF ACG电压是否正常。

slide26
调谐选台电路检修

调谐电压产生

电台识别信号

调谐准确性识别

slide27
易损坏:无图无声

2-4 中频通道故障检修

损坏:无图无声

slide28

L152失谐:AFC不良

L151失谐:检波不良

开路:图像淡

R105开路:RG-AGC电压始终高

击穿:无AGC电压,中放增益低

R104开路:无RG-AGC电压

slide29

公共通道故障检修技巧口诀

公共通道出故障,有光无图也无声;

先用干扰输入法,从后向前细观察;

干扰某级无闪变,故障应在此后面;

配合电压电阻法,故障元件必显现;

外围元件若完好,该换中放集成块;

故障若非中放板,调谐预选皆可能。

slide30

2-5 亮度通道故障检修

2-5-1 光栅过亮

原因一:显像管座板无200V供电。如保险丝电阻R449开路,则送往显像管座板的+200V电压消失,显像管R、G、B阴极电压均为零,电子束电流很大,于是出现左图光栅很亮、有回扫线故障。

slide31
原因二:关机消亮点控制管击穿。若图3-35中的V205c-e极击穿,则引起图4-30中的V202电流增大,再引起显像管座板中的R、G、B放大管电流增大,显像管R、G、B阴极电位下降,电子束电流增大,屏幕光栅过亮,有白色回扫线。请注意,凡引起V202电流增大的故障,都会产生晚光栅过亮现象。原因二:关机消亮点控制管击穿。若图3-35中的V205c-e极击穿,则引起图4-30中的V202电流增大,再引起显像管座板中的R、G、B放大管电流增大,显像管R、G、B阴极电位下降,电子束电流增大,屏幕光栅过亮,有白色回扫线。请注意,凡引起V202电流增大的故障,都会产生晚光栅过亮现象。
  • 原因三:加速极电压太高。当加速极电压调得过高时,电子束电流将增大,屏幕光栅过亮,且有白色回扫线。
2 5 2
2-5-2 光栅过暗
  • 原因一:当维修开关S501拨错,即拨在断开位置,则座板中的R、G、B放大管电流均减小,显像管R、G、B阴极电压上升,电子束电流减小,于是屏幕光暗。
  • 原因二:TA7698AP的④脚为亮度调整脚,此脚电压若调低,则23脚电压将升高,V202电流减小,显像管座板电路中的R、G、B放大管电流也减小,显像管R、G、B阴极电压均升高,电子束电流减小,屏幕光暗。
  • 原因三:加速极电压太低。当加速极电压调得过低时,电子束电流将减小,屏幕光栅过暗,甚至无光。
2 5 3
2-5-3 亮度信号丢失

因为亮度信号是宽频信号,色差信号是窄带信号,当亮度信号丢时,只仅下色差信号,必引起图像模糊(如人影)。当再关闭色饱和度时,则什么信号也没有了,屏幕仅出现一片白光栅。

2 5 4
2-5-4 图像轮廓镶边
  • D201若短路,则亮度信号与色差信号相比较,将提前0.6µS到达基色矩阵电路,于是亮度信号与色差信号在时间上不一致,产生图像垂直方向轮廓镶边。
slide35

开路:无光,因电子束电流无法流动

电压越低,屏幕越暗

电压越高,屏幕越暗

开路:无Y信号,但亮度不变

三、亮度通道检修
