  1. 機電整合程式教學指引305 大漢技術學院 機械工程系 黃致恆

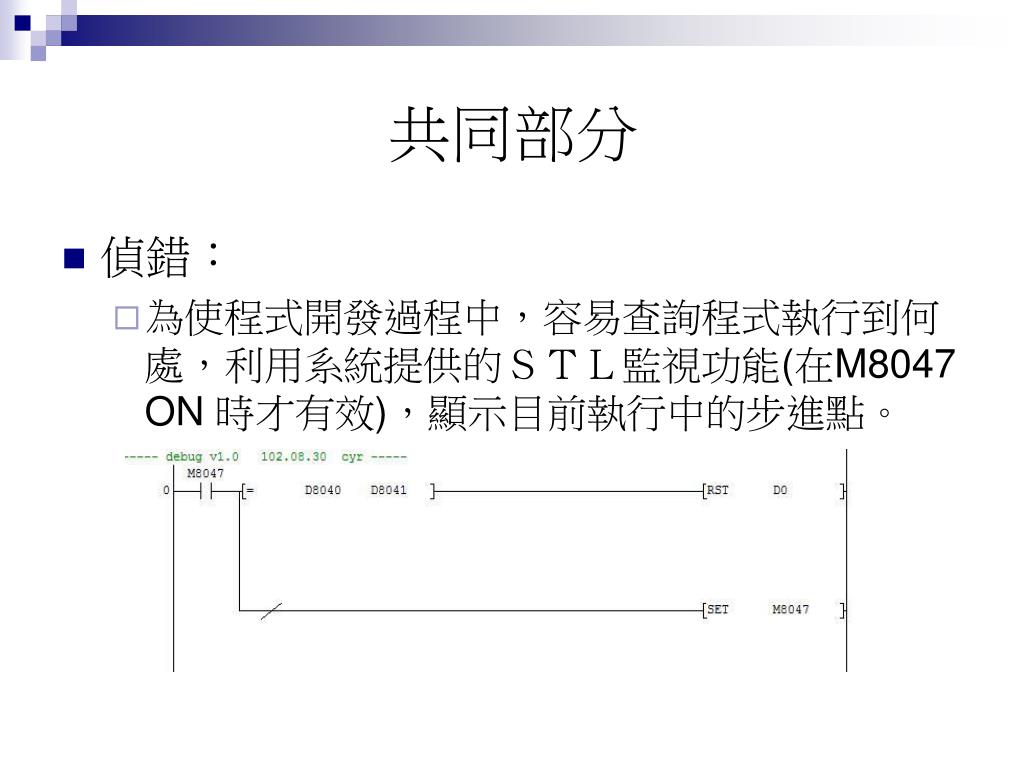

  2. 共同部分 • 偵錯： • 為使程式開發過程中，容易查詢程式執行到何處，利用系統提供的ＳＴＬ監視功能(在M8047 ON 時才有效)，顯示目前執行中的步進點。

  3. 共同部分 • 急停 ：

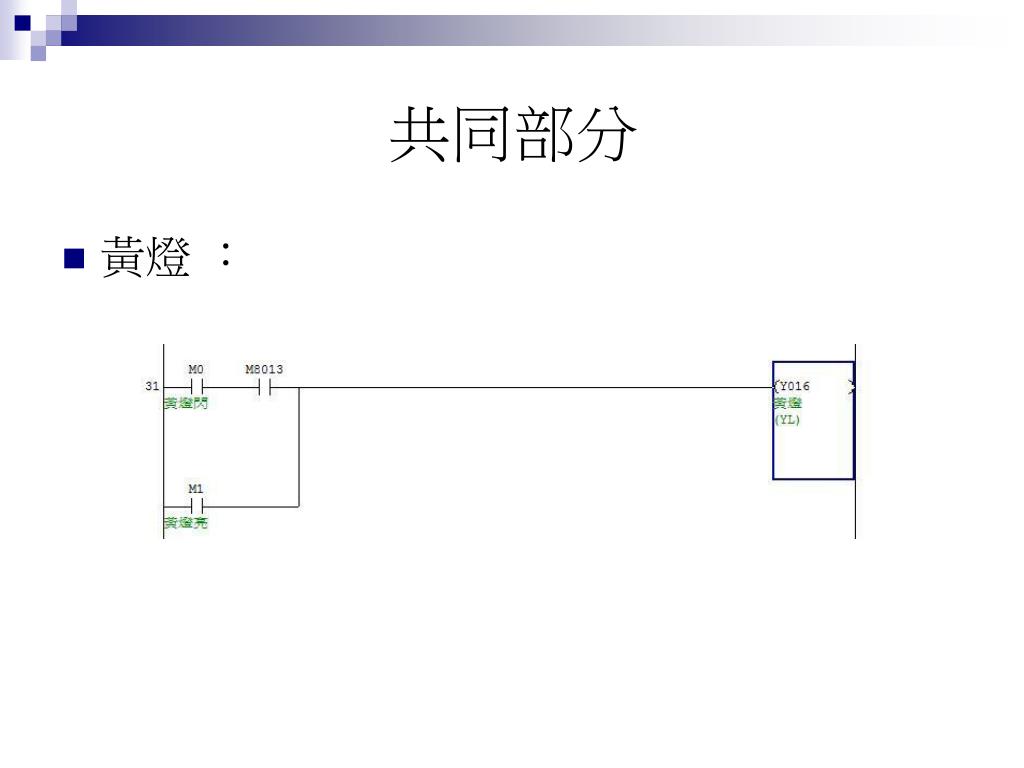

  4. 共同部分 • 黃燈 ：

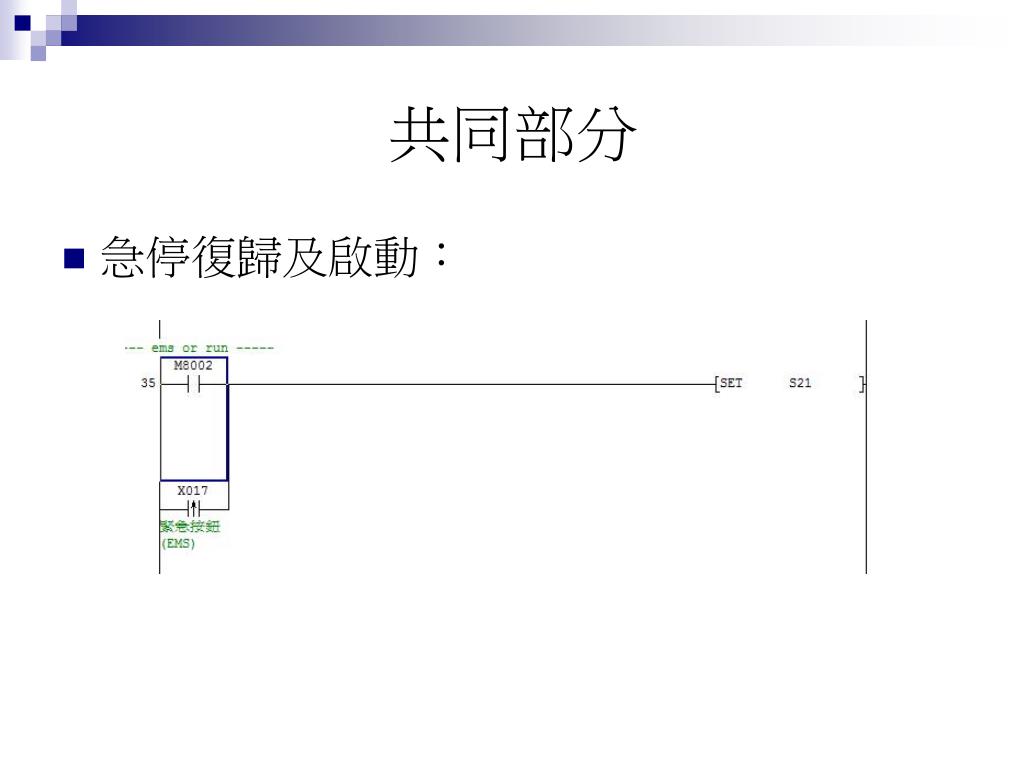

  5. 共同部分 • 急停復歸及啟動：

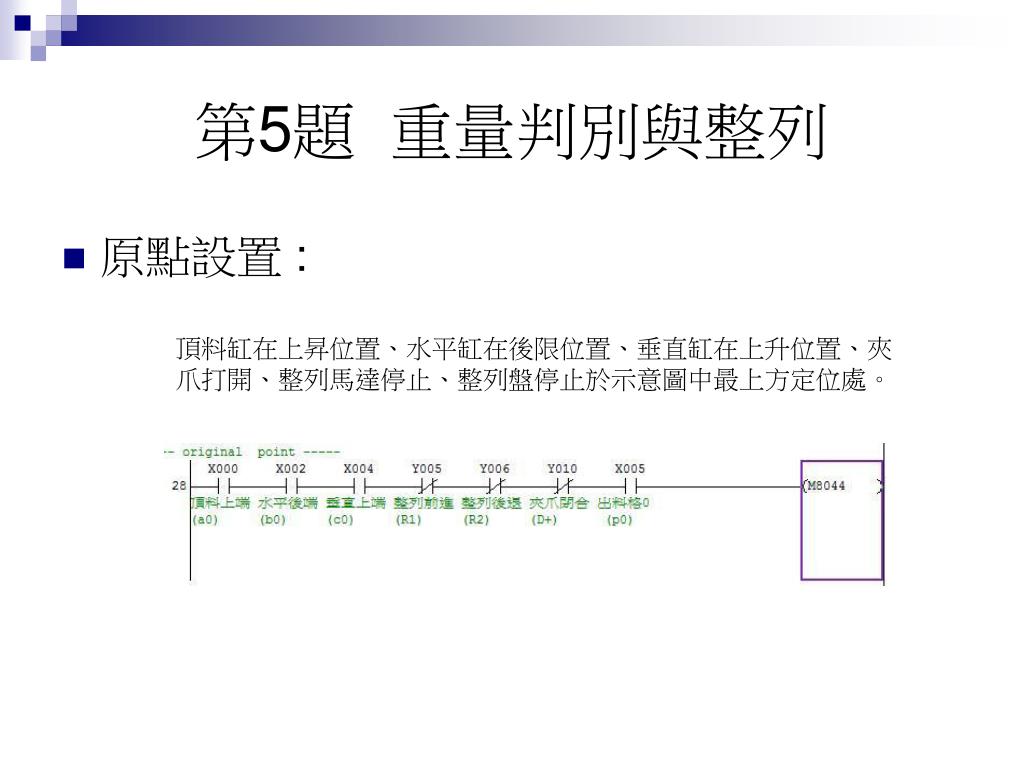

  6. 第5題 重量判別與整列 • 原點設置 : 頂料缸在上昇位置、水平缸在後限位置、垂直缸在上升位置、夾爪打開、整列馬達停止、整列盤停止於示意圖中最上方定位處。

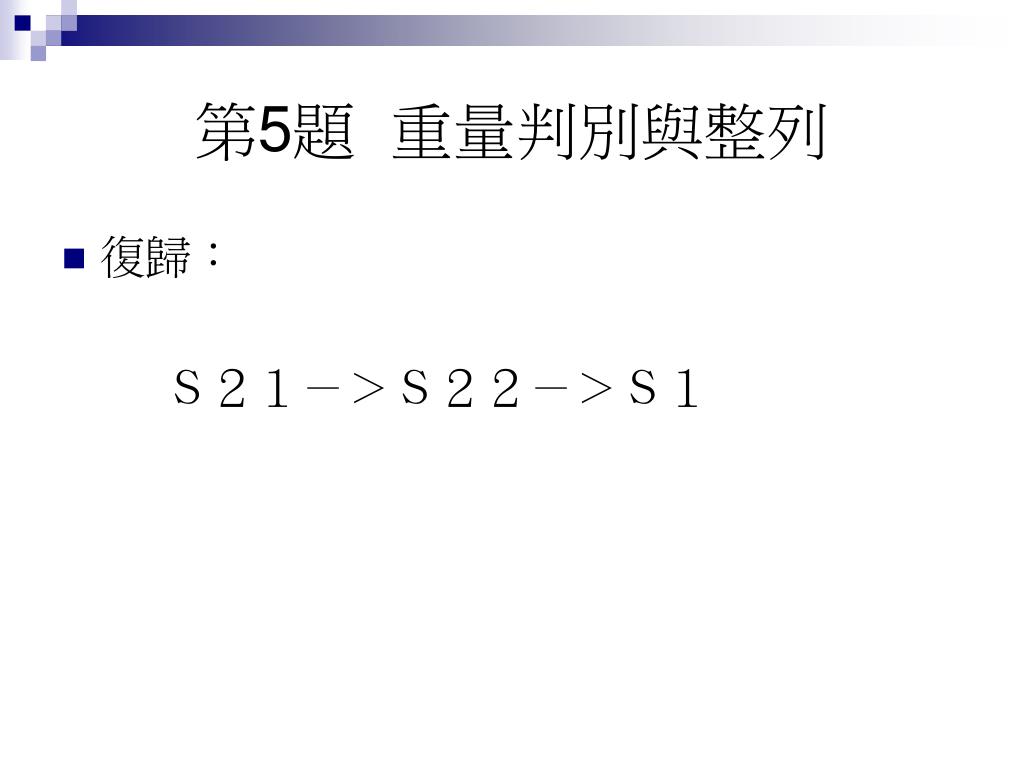

  7. 第5題 重量判別與整列 • 復歸： Ｓ２１－＞Ｓ２２－＞Ｓ１

  8. 第5題 重量判別與整列 • Ｓ２１

  9. 第5題 重量判別與整列 Ｓ２ ２

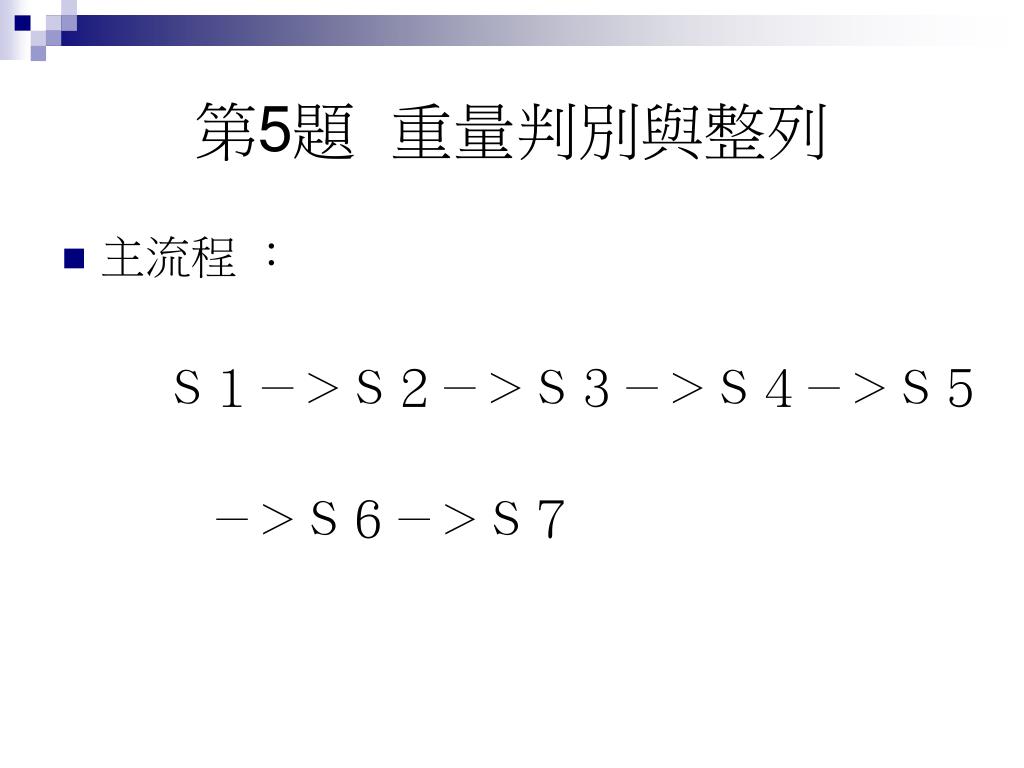

  10. 第5題 重量判別與整列 • 主流程 ： Ｓ１－＞Ｓ２－＞Ｓ３－＞Ｓ４－＞Ｓ５ 　－＞Ｓ６－＞Ｓ７

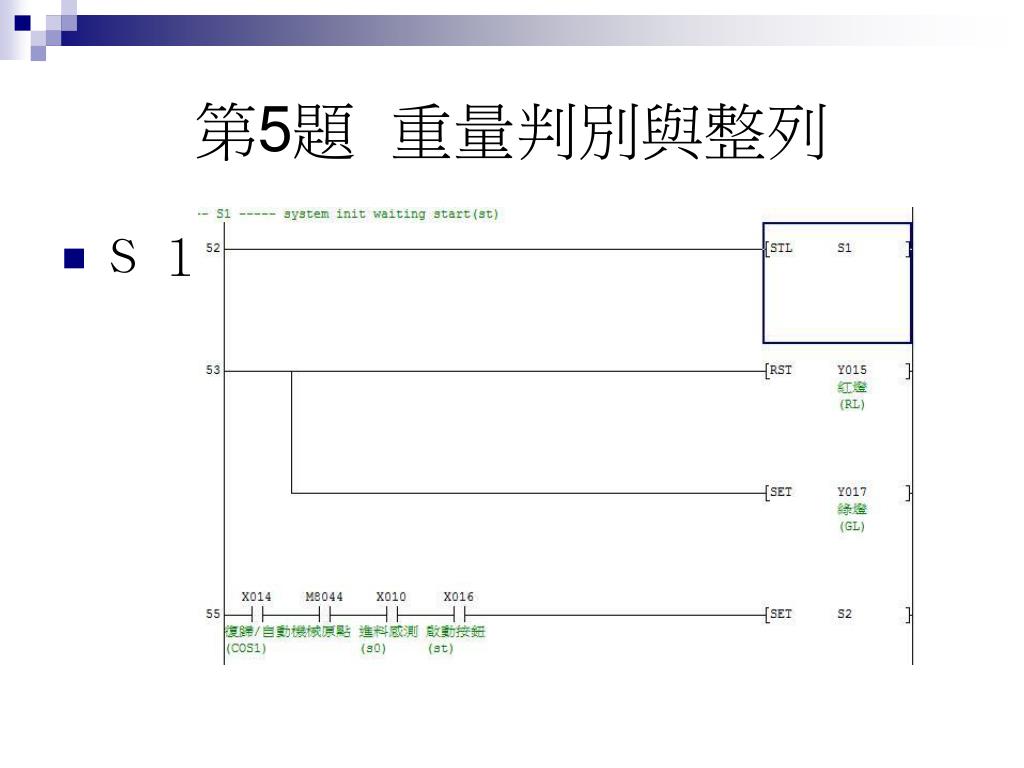

  11. 第5題 重量判別與整列 • Ｓ １

  12. 第5題 重量判別與整列 • Ｓ ２

  13. 第5題 重量判別與整列 • Ｓ ２(接上頁)

  14. 第5題 重量判別與整列 • Ｓ ３

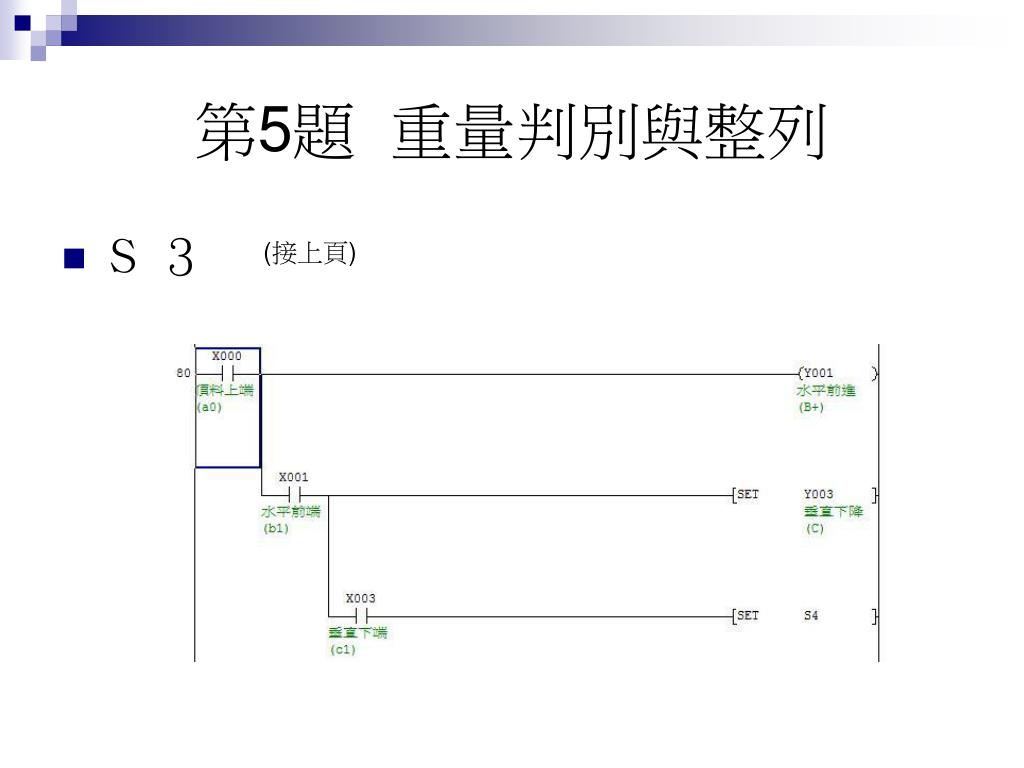

  15. 第5題 重量判別與整列 • Ｓ ３ (接上頁)

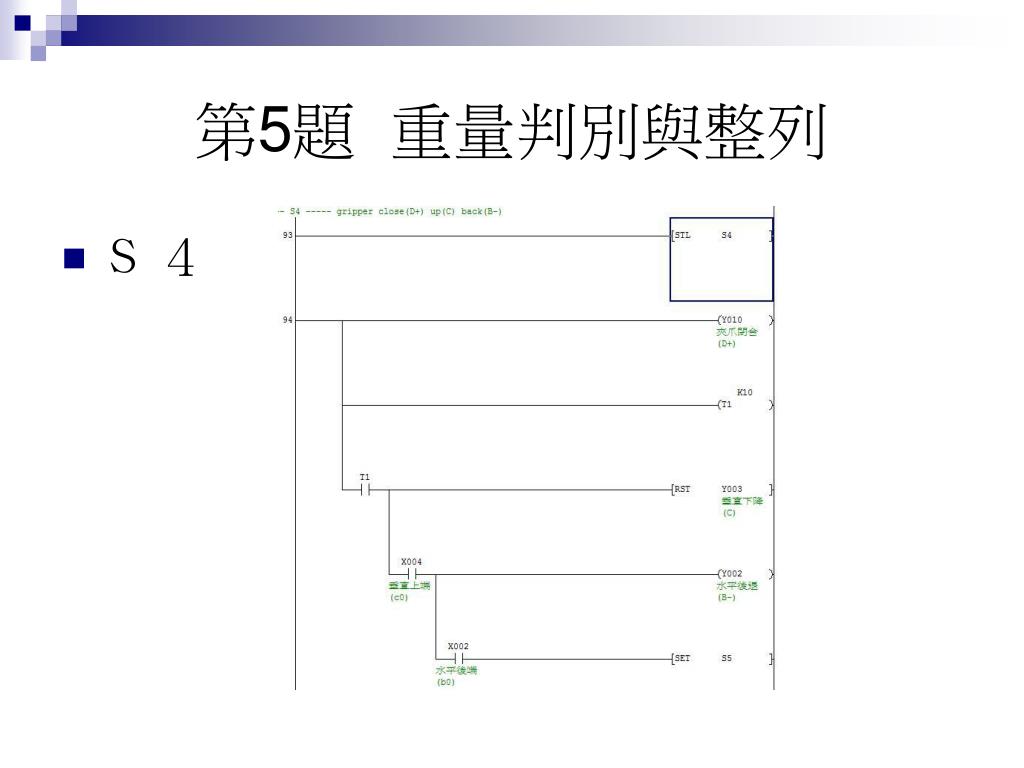

  16. 第5題 重量判別與整列 • Ｓ ４

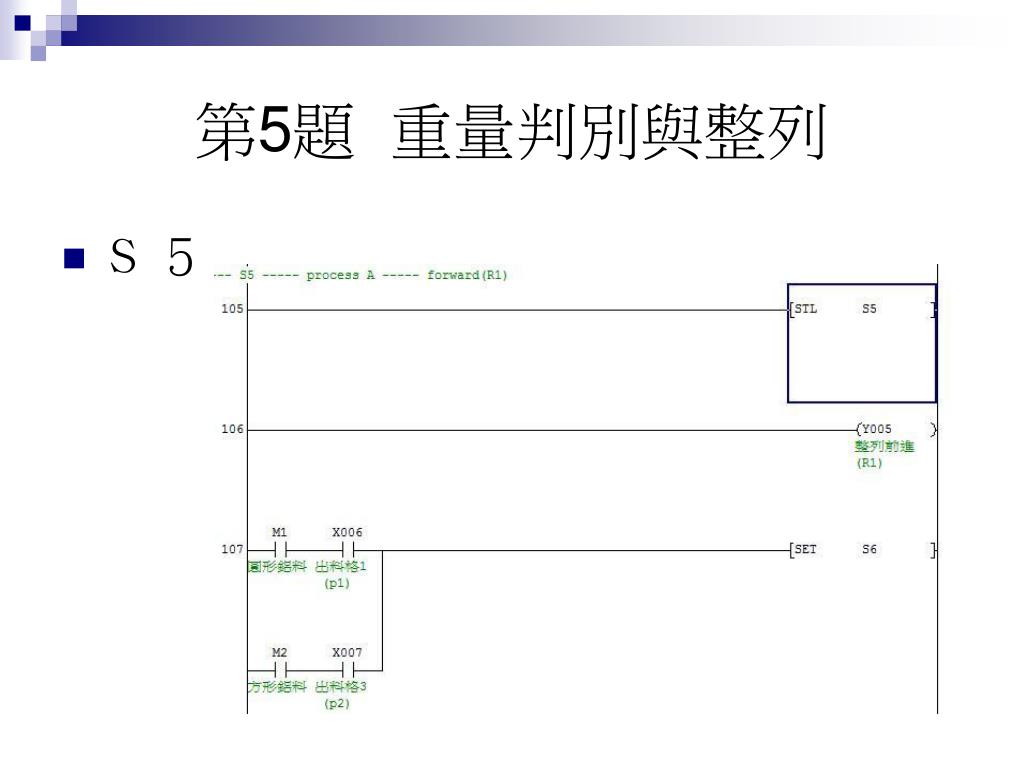

  17. 第5題 重量判別與整列 • Ｓ ５

  18. 第5題 重量判別與整列 • Ｓ ６

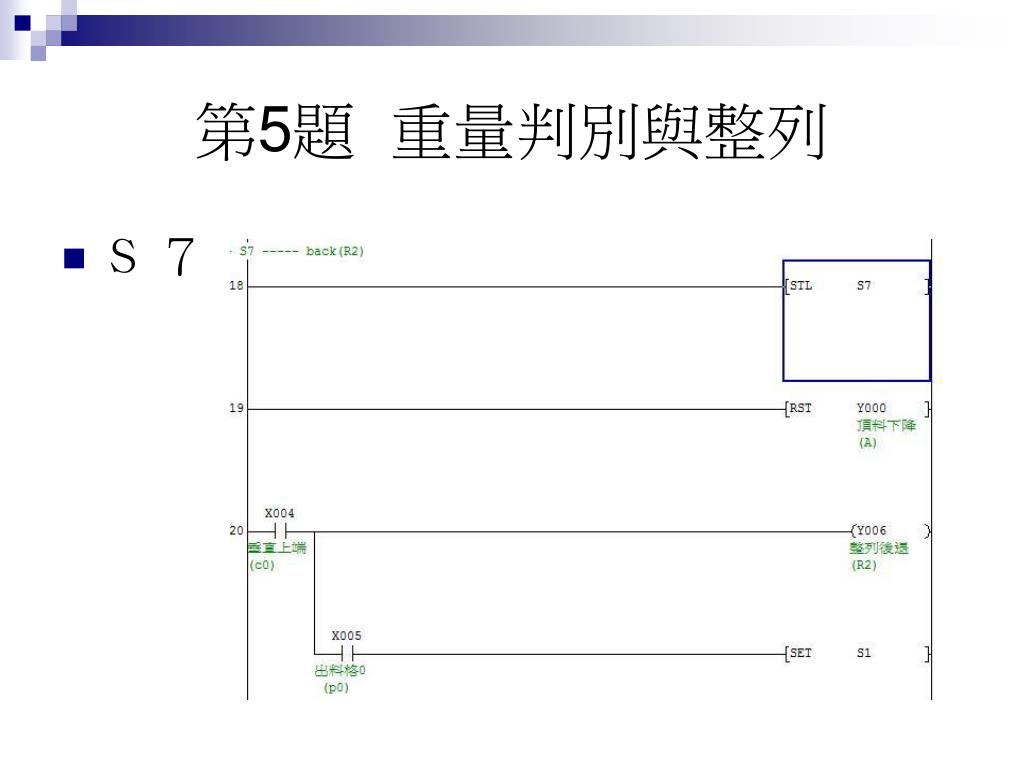

  19. 第5題 重量判別與整列 • Ｓ ７

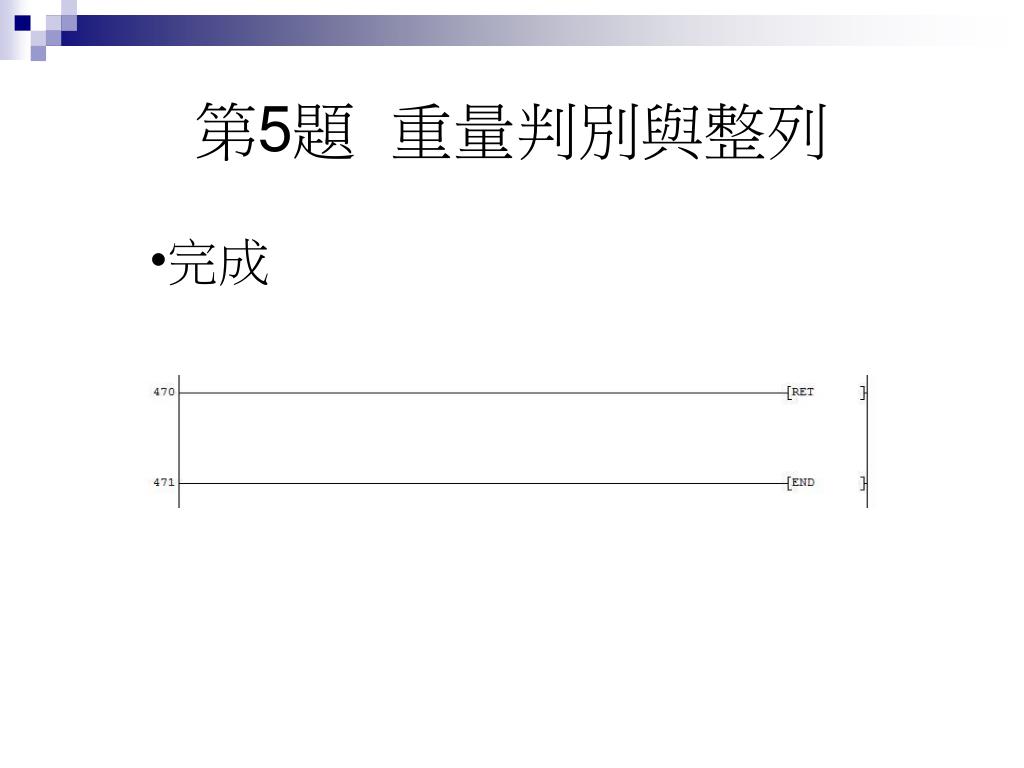

  20. 第5題 重量判別與整列 • 完成

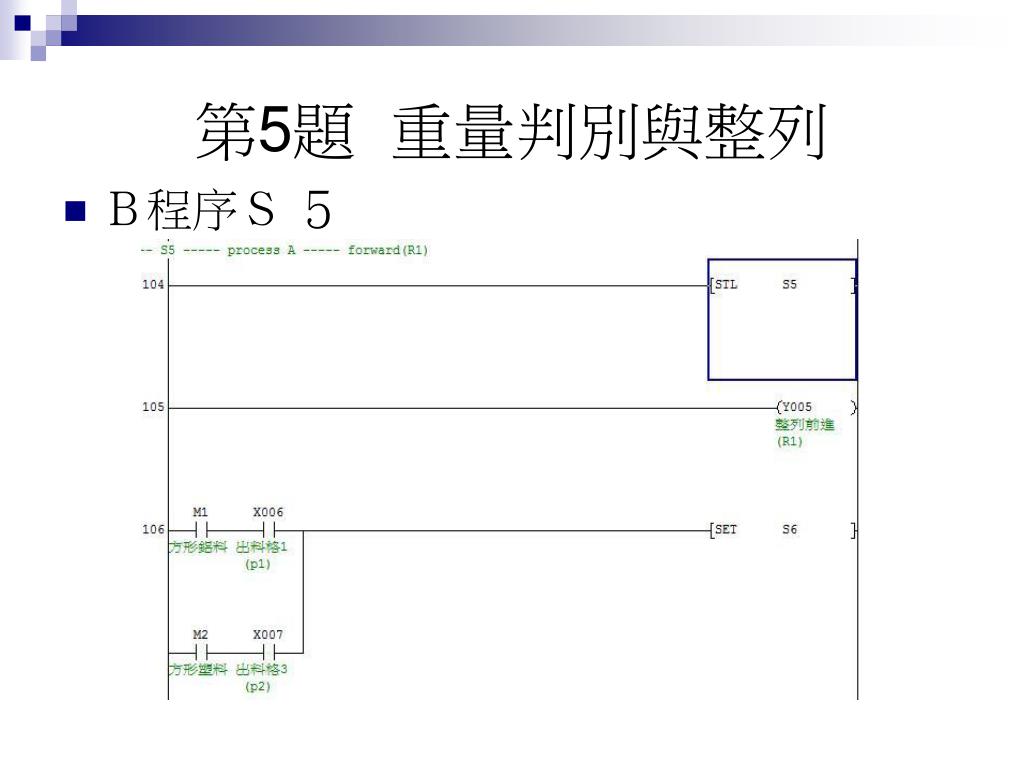

  21. 第5題 重量判別與整列 • Ｂ程序Ｓ ５
