slide1

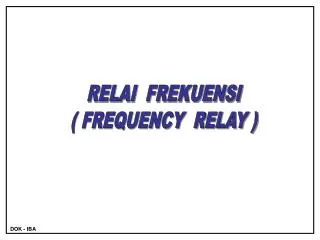

RELAI FREKUENSI

( FREQUENCY RELAY )

DOK - IBA

slide2

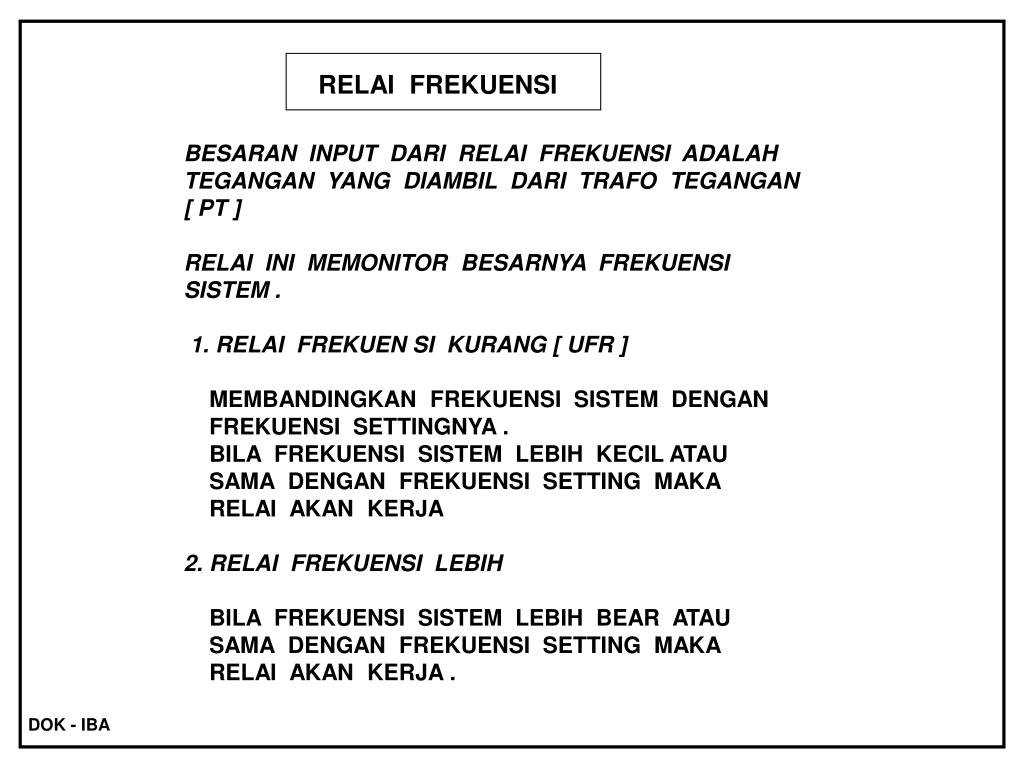

RELAI FREKUENSI

BESARAN INPUT DARI RELAI FREKUENSI ADALAH

TEGANGAN YANG DIAMBIL DARI TRAFO TEGANGAN

[ PT ]

RELAI INI MEMONITOR BESARNYA FREKUENSI

SISTEM .

1. RELAI FREKUEN SI KURANG [ UFR ]

MEMBANDINGKAN FREKUENSI SISTEM DENGAN

FREKUENSI SETTINGNYA .

BILA FREKUENSI SISTEM LEBIH KECIL ATAU

SAMA DENGAN FREKUENSI SETTING MAKA

RELAI AKAN KERJA

2. RELAI FREKUENSI LEBIH

BILA FREKUENSI SISTEM LEBIH BEAR ATAU

SAMA DENGAN FREKUENSI SETTING MAKA

RELAI AKAN KERJA .

DOK - IBA

slide3

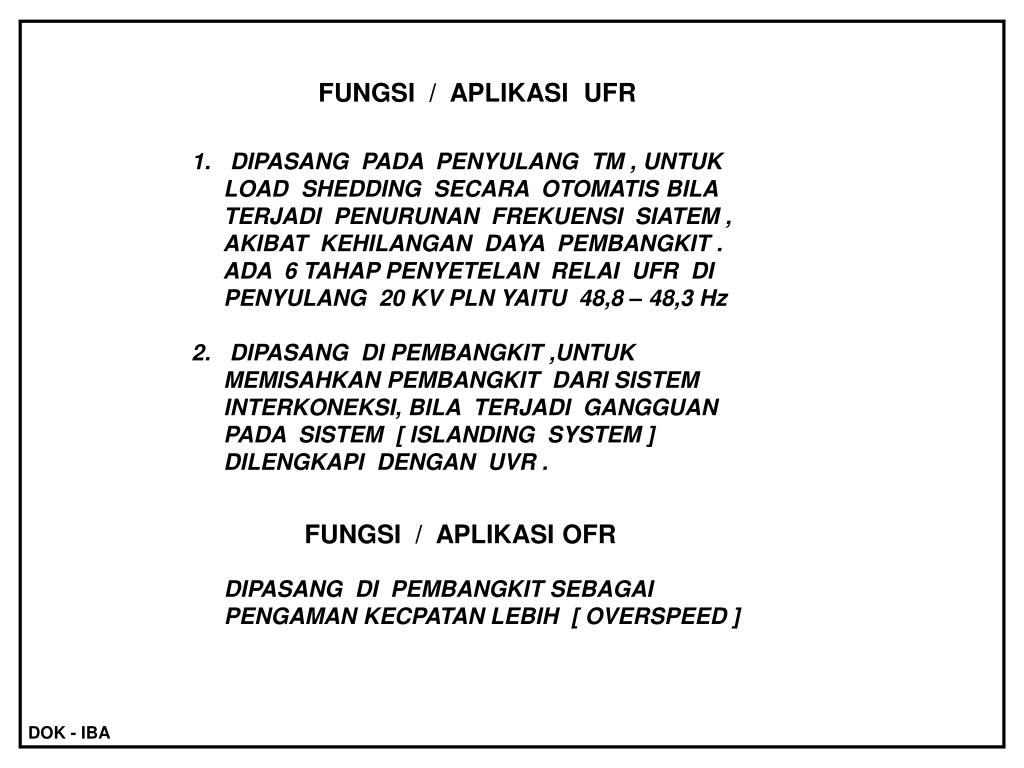

FUNGSI / APLIKASI UFR

  • DIPASANG PADA PENYULANG TM , UNTUK
  • LOAD SHEDDING SECARA OTOMATIS BILA
  • TERJADI PENURUNAN FREKUENSI SIATEM ,
  • AKIBAT KEHILANGAN DAYA PEMBANGKIT .
  • ADA 6 TAHAP PENYETELAN RELAI UFR DI
  • PENYULANG 20 KV PLN YAITU 48,8 – 48,3 Hz
  • 2. DIPASANG DI PEMBANGKIT ,UNTUK
  • MEMISAHKAN PEMBANGKIT DARI SISTEM
  • INTERKONEKSI, BILA TERJADI GANGGUAN
  • PADA SISTEM [ ISLANDING SYSTEM ]
  • DILENGKAPI DENGAN UVR .

FUNGSI / APLIKASI OFR

DIPASANG DI PEMBANGKIT SEBAGAI

PENGAMAN KECPATAN LEBIH [ OVERSPEED ]

DOK - IBA

slide4

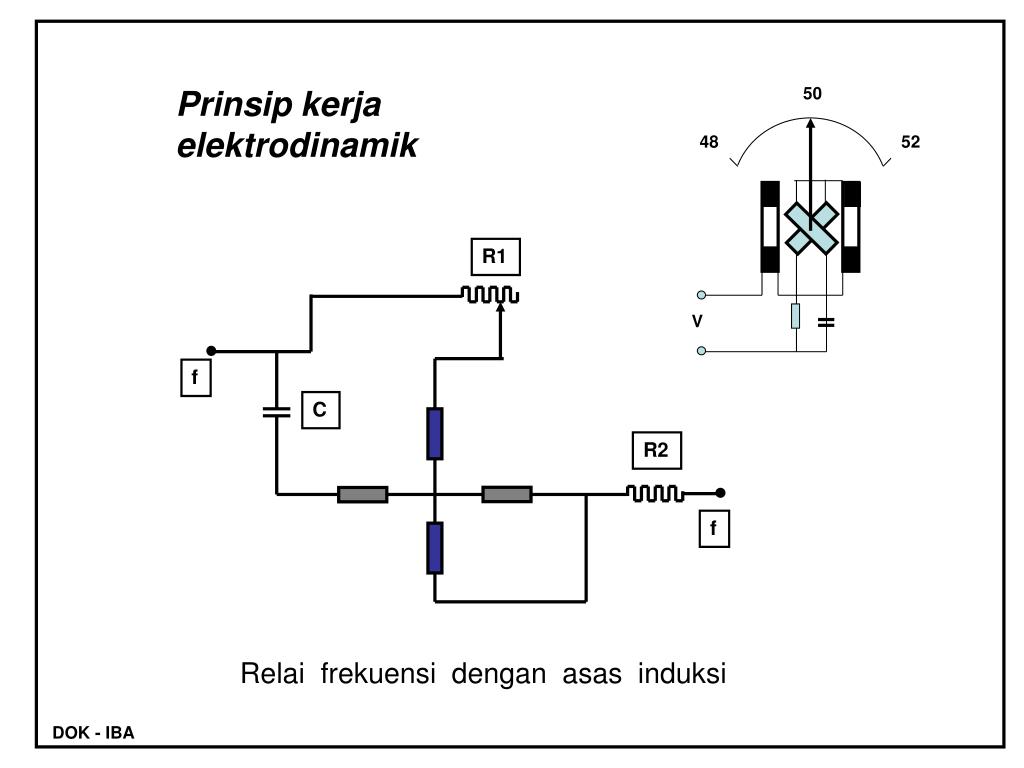

Prinsip kerja

elektrodinamik

50

48

52

R1

V

f

C

R2

f

Relai frekuensi dengan asas induksi

DOK - IBA

slide5

T1

V

T1

T T1

1

V

T1

T2

T2

T T2

2

T2

DOK - IBA

slide6

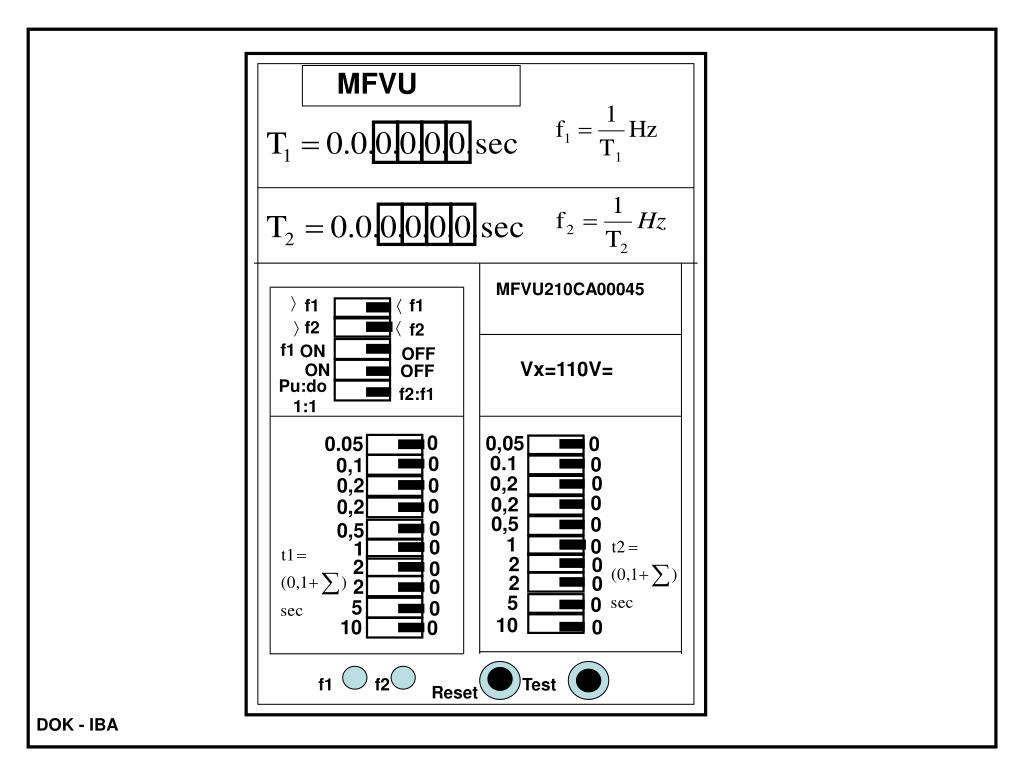

MFVU

MFVU210CA00045

f1

f1

f2

f2

f1

ON

OFF

Vx=110V=

ON

OFF

Pu:do

1:1

f2:f1

0

0,05

0

0.05

0.1

0

0

0,1

0

0,2

0,2

0

0

0,2

0

0,2

0,5

0

0

0,5

1

0

0

1

2

0

2

0

2

0

2

0

5

0

5

0

10

10

0

0

f1

f2

Test

Reset

DOK - IBA

slide7

>

>

>

>

V

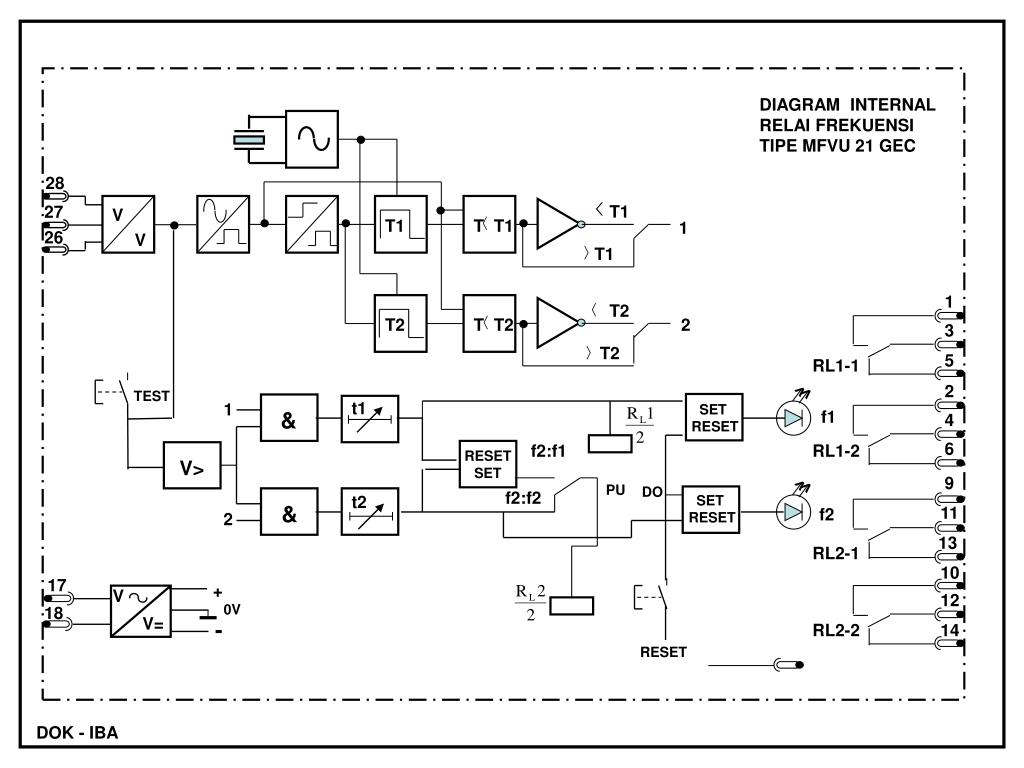

DIAGRAM INTERNAL

RELAI FREKUENSI

TIPE MFVU 21 GEC

28

T1

27

V

T1

T T1

1

26

V

T1

1

T2

T2

T T2

2

3

T2

5

RL1-1

2

TEST

t1

1

SET

RESET

&

f1

4

6

f2:f1

RL1-2

RESET

SET

V>

9

PU

DO

f2:f2

t2

SET

RESET

&

11

f2

2

13

RL2-1

10

17

+

12

0V

18

V=

-

RL2-2

14

RESET

DOK - IBA

slide8

PENGAWATAN

BUS 20 KV

+

PT

110V

27

1

MFVU 21

3

28

9

17+

V=

18 -

11

52TC

52TC

52a

52a

PT

TRIP PMT 1

f1

t1

-

TRIP PMT 2

f2

t2

DOK - IBA

slide9

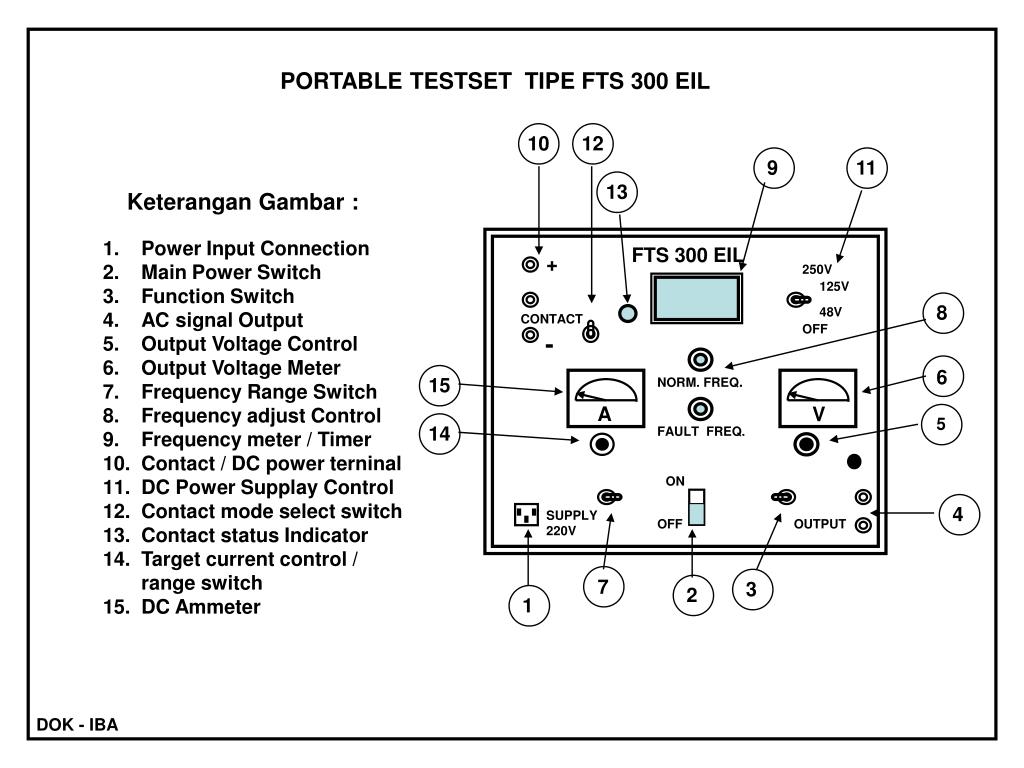

PORTABLE TESTSET TIPE FTS 300 EIL

10

12

9

11

13

Keterangan Gambar :

  • Power Input Connection
  • Main Power Switch
  • Function Switch
  • AC signal Output
  • Output Voltage Control
  • Output Voltage Meter
  • Frequency Range Switch
  • Frequency adjust Control
  • Frequency meter / Timer
  • Contact / DC power terninal
  • DC Power Supplay Control
  • Contact mode select switch
  • Contact status Indicator
  • Target current control / range switch
  • DC Ammeter

FTS 300 EIL

+

250V

125V

8

48V

CONTACT

OFF

-

6

15

NORM. FREQ.

A

V

5

14

FAULT FREQ.

ON

4

SUPPLY

220V

OFF

OUTPUT

7

3

2

1

DOK - IBA

slide10

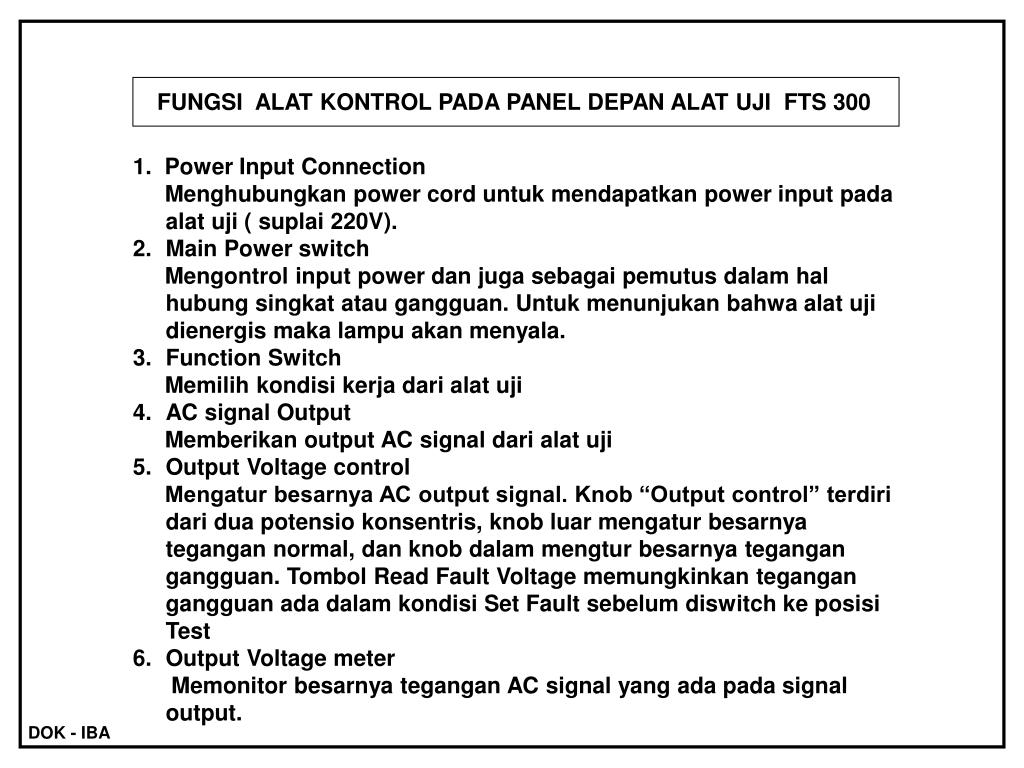

FUNGSI ALAT KONTROL PADA PANEL DEPAN ALAT UJI FTS 300

  • 1. Power Input Connection
  • Menghubungkan power cord untuk mendapatkan power input pada alat uji ( suplai 220V).
  • Main Power switch
  • Mengontrol input power dan juga sebagai pemutus dalam hal hubung singkat atau gangguan. Untuk menunjukan bahwa alat uji dienergis maka lampu akan menyala.
  • Function Switch
  • Memilih kondisi kerja dari alat uji
  • AC signal Output
  • Memberikan output AC signal dari alat uji
  • Output Voltage control
  • Mengatur besarnya AC output signal. Knob “Output control” terdiri dari dua potensio konsentris, knob luar mengatur besarnya tegangan normal, dan knob dalam mengtur besarnya tegangan gangguan. Tombol Read Fault Voltage memungkinkan tegangan gangguan ada dalam kondisi Set Fault sebelum diswitch ke posisi Test
  • Output Voltage meter
  • Memonitor besarnya tegangan AC signal yang ada pada signal output.

DOK - IBA

slide11

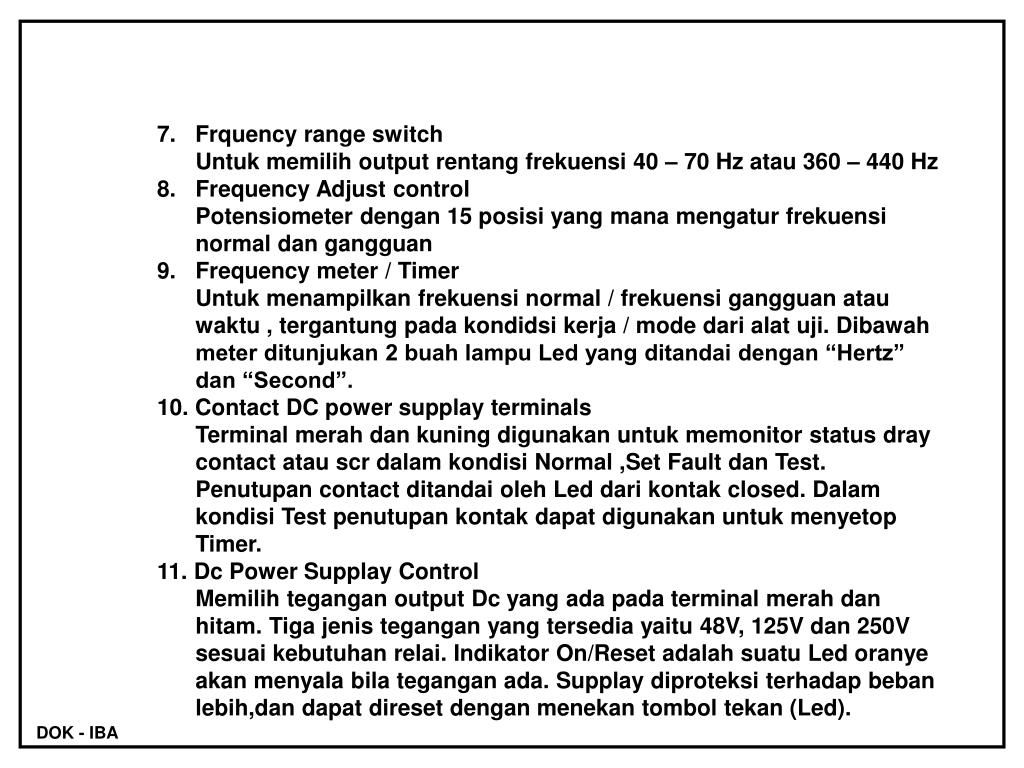

7. Frquency range switch

  • Untuk memilih output rentang frekuensi 40 – 70 Hz atau 360 – 440 Hz
  • Frequency Adjust control
  • Potensiometer dengan 15 posisi yang mana mengatur frekuensi normal dan gangguan
  • Frequency meter / Timer
  • Untuk menampilkan frekuensi normal / frekuensi gangguan atau waktu , tergantung pada kondidsi kerja / mode dari alat uji. Dibawah meter ditunjukan 2 buah lampu Led yang ditandai dengan “Hertz” dan “Second”.
  • 10. Contact DC power supplay terminals
  • Terminal merah dan kuning digunakan untuk memonitor status dray contact atau scr dalam kondisi Normal ,Set Fault dan Test. Penutupan contact ditandai oleh Led dari kontak closed. Dalam kondisi Test penutupan kontak dapat digunakan untuk menyetop Timer.
  • 11. Dc Power Supplay Control
  • Memilih tegangan output Dc yang ada pada terminal merah dan hitam. Tiga jenis tegangan yang tersedia yaitu 48V, 125V dan 250V sesuai kebutuhan relai. Indikator On/Reset adalah suatu Led oranye akan menyala bila tegangan ada. Supplay diproteksi terhadap beban lebih,dan dapat direset dengan menekan tombol tekan (Led).

DOK - IBA

slide12

Contact Mode Select Switch

  • Untuk menentukan apakah timbul atau tidak hubung pendek pada terminal merah dan kuning, dan akan menyetop timer dalam kondisi Test. Dengan memilih salah satu kontak normally open atau close untuk memonitor test penundaan waktu.
  • 13. Contact status Indicator
  • Led yang menyala untuk menunjukan suatu hubung pendek pada terminal merah dan kuning.
  • 14. Target Current Control/Range Switc
  • Knob luar adalah suatu saklar yang memilih range dari Ammeter DC yang diinginkan yaitu 0,3 atau 3 A. Knob dalam adalah suatu potensio yang mengtur besarnya arus DC dalam kondisi Target.
  • 15. DC Ammeter
  • Memonitor arus dari internal DC supplay dalam kondisi Normal , Set Fault dan Test ,dan mengukur besarnya arus DC pada terminal merah dan kuning dalam kondisi Target.

DOK - IBA

slide13

PENGUJIAN INDIVIDUAL

RELAI FREKUENSI KURANG

TIPE MFVU 21 GEC – TEST SET FTS 300

  • TUJUAN
  • Setelah melaksanakan pengujian siswa diharapkan dapat mengukur:
  • 1. pickup / drop off frequency
  • 2. waktu kerja relai frekuensi
  • ALAT UJI / RELAI
  • 1. Frequency Test Set model FTS 300 (EIL)
  • 2. Relai frekuensi tipe MFVU 21 GEC
  • RANGKAIAN PENGUJIAN
  • 1. Rangkai lah rangkaian pengujian ( lihat gambar pengujian )
  • 2. Hubungkan sumber tegangan 220V ke alat uji
  • 3. Posisikan kontrol ( tombol, saklar, alat ukur ) dari alat uji FTS 300
  • sebagai berikut :

DOK - IBA

slide14

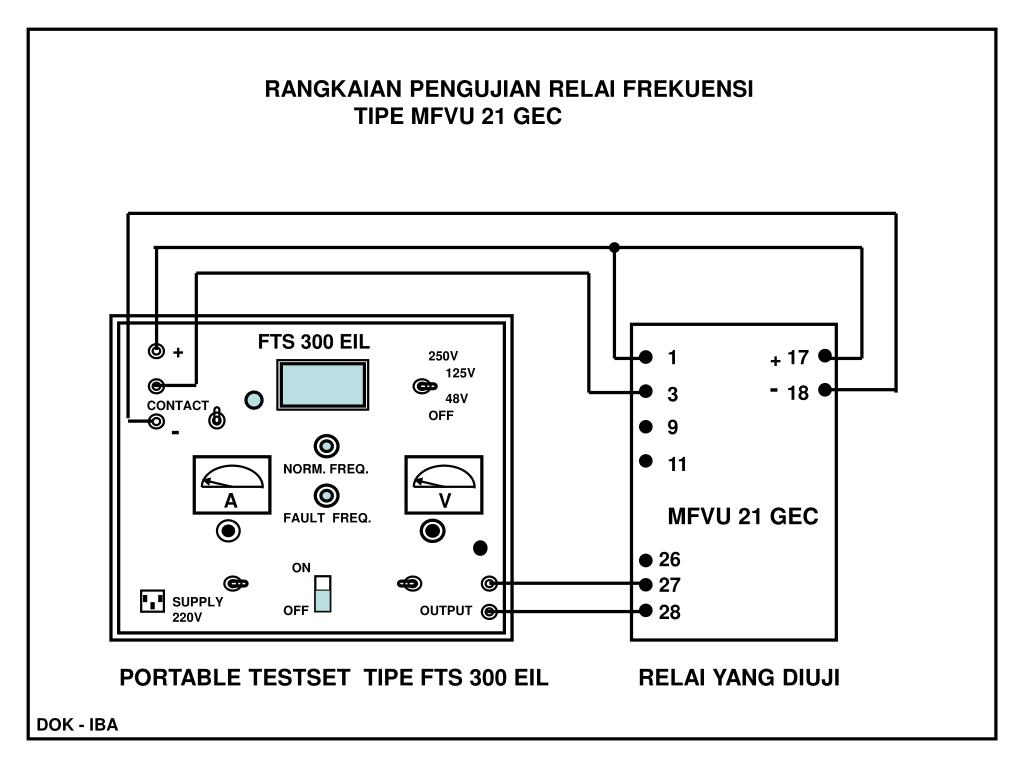

RANGKAIAN PENGUJIAN RELAI FREKUENSI

TIPE MFVU 21 GEC

FTS 300 EIL

+

1

17

+

250V

125V

-

18

3

48V

CONTACT

OFF

-

9

11

NORM. FREQ.

A

V

MFVU 21 GEC

FAULT FREQ.

26

ON

27

SUPPLY

220V

28

OFF

OUTPUT

PORTABLE TESTSET TIPE FTS 300 EIL RELAI YANG DIUJI

DOK - IBA

slide15

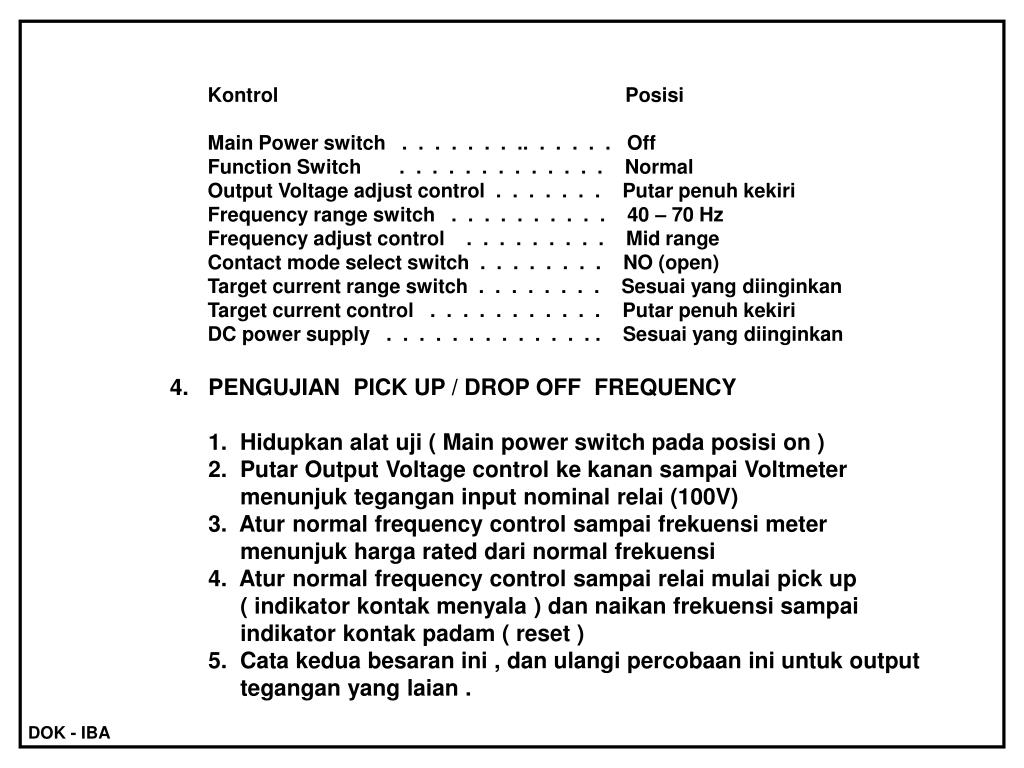

Kontrol Posisi

Main Power switch . . . . . . . .. . . . . . Off

Function Switch . . . . . . . . . . . . . Normal

Output Voltage adjust control . . . . . . . Putar penuh kekiri

Frequency range switch . . . . . . . . . . 40 – 70 Hz

Frequency adjust control . . . . . . . . . Mid range

Contact mode select switch . . . . . . . . NO (open)

Target current range switch . . . . . . . . Sesuai yang diinginkan

Target current control . . . . . . . . . . . Putar penuh kekiri

DC power supply . . . . . . . . . . . . . . Sesuai yang diinginkan

  • PENGUJIAN PICK UP / DROP OFF FREQUENCY
  • 1. Hidupkan alat uji ( Main power switch pada posisi on )
  • 2. Putar Output Voltage control ke kanan sampai Voltmeter
  • menunjuk tegangan input nominal relai (100V)
  • 3. Atur normal frequency control sampai frekuensi meter
  • menunjuk harga rated dari normal frekuensi
  • 4. Atur normal frequency control sampai relai mulai pick up
  • ( indikator kontak menyala ) dan naikan frekuensi sampai
  • indikator kontak padam ( reset )
  • 5. Cata kedua besaran ini , dan ulangi percobaan ini untuk output
  • tegangan yang laian .

DOK - IBA

slide16

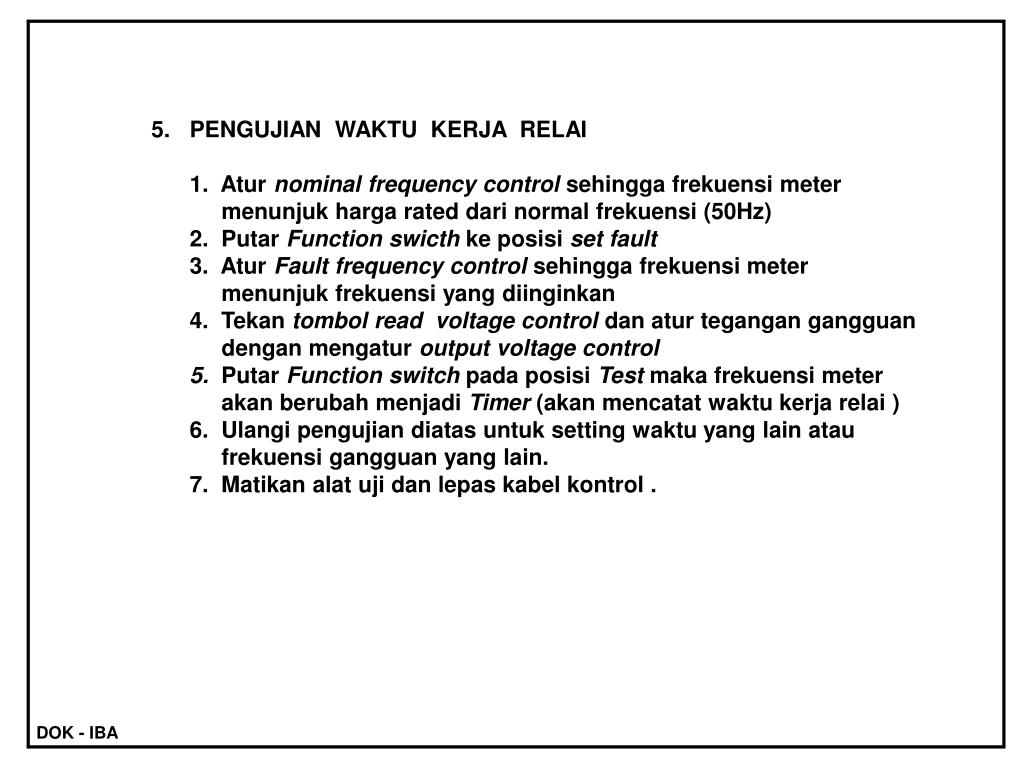

PENGUJIAN WAKTU KERJA RELAI

  • 1. Atur nominal frequency control sehingga frekuensi meter
  • menunjuk harga rated dari normal frekuensi (50Hz)
  • 2. Putar Function swicth ke posisi set fault
  • 3. Atur Fault frequency control sehingga frekuensi meter
  • menunjuk frekuensi yang diinginkan
  • 4. Tekan tombol read voltage control dan atur tegangan gangguan
  • dengan mengatur output voltage control
  • 5. Putar Function switch pada posisi Test maka frekuensi meter
  • akan berubah menjadi Timer (akan mencatat waktu kerja relai)
  • 6. Ulangi pengujian diatas untuk setting waktu yang lain atau
  • frekuensi gangguan yang lain.
  • 7. Matikan alat uji dan lepas kabel kontrol .

DOK - IBA

slide17

NF92

A

1

1

1

1

1

+

+

3

3

3

2

2

PT 110V

5

3

3

13

4

5

5

7

7

7

6

6

9

9

9

Trip 1

7

7

UE--

UE--

_

Trip 2

8

8

+

UE+

UE+

9

Trip 1

9

45

45

10

10

FC 95 - 22

11

11

12

Trip 2

12

UE+

UE--

110V DC

AUX. SUPPLY

E

FCN 950 - 22

29

29

29

33

33

33

31

31

31

37

37

37

41

41

INTERNAL

DIAGRAM UFR

TIPE FCN 950

ABB

41

39

39

39

45

45

45

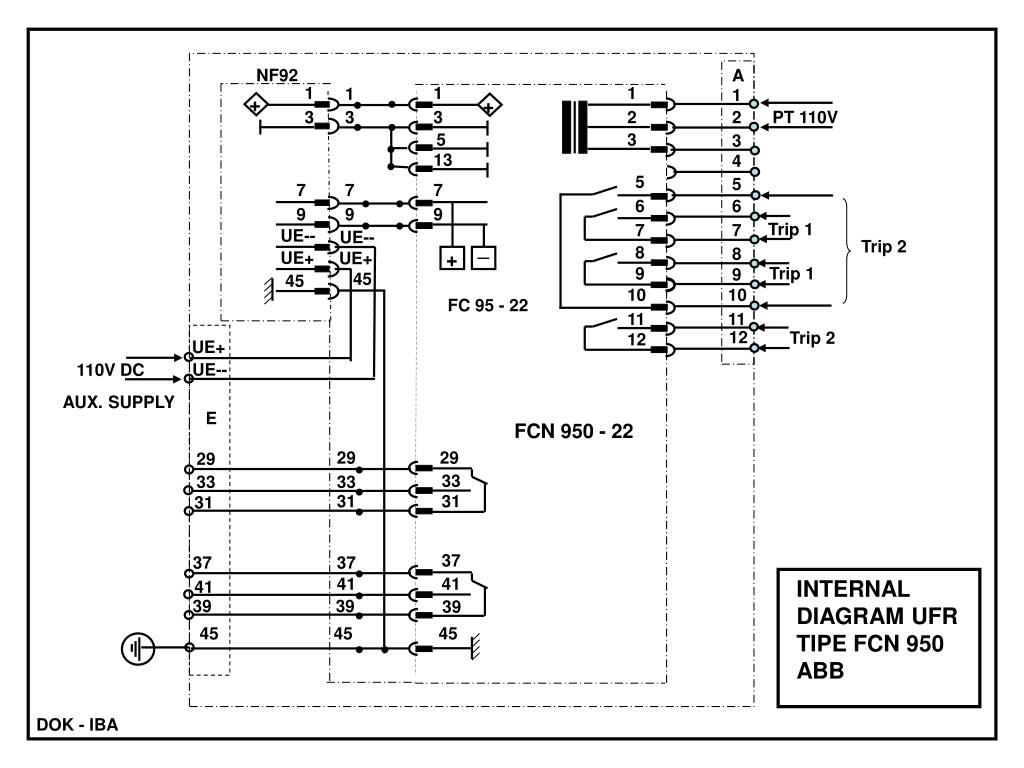

DOK - IBA

slide18

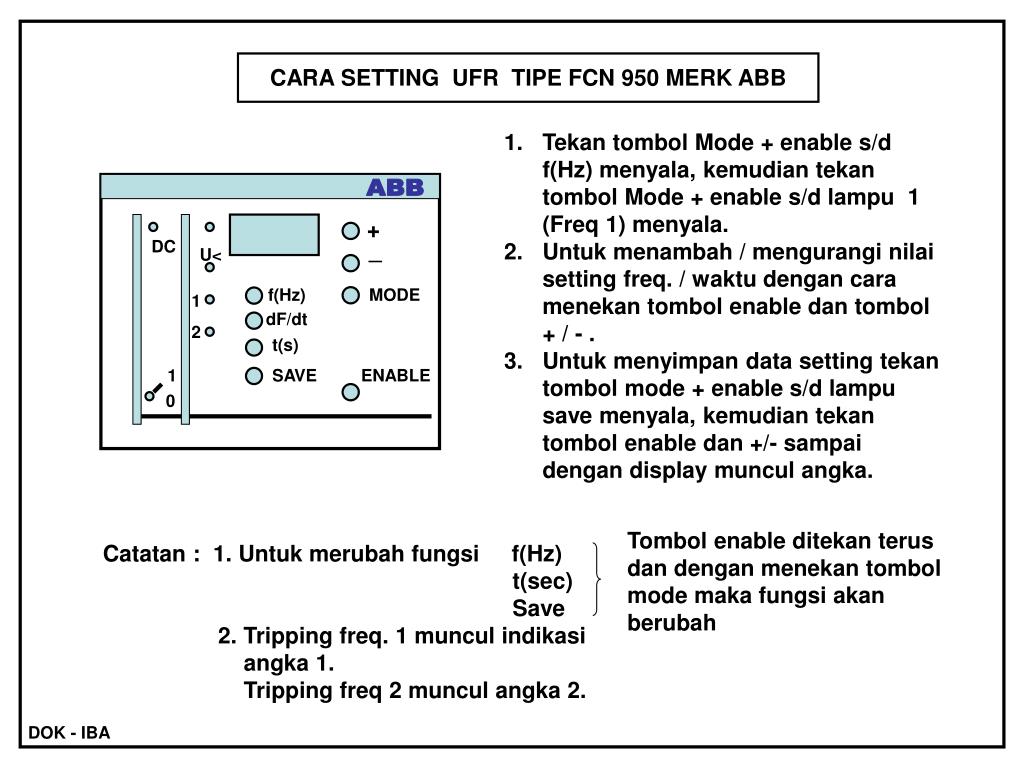

CARA SETTING UFR TIPE FCN 950 MERK ABB

  • Tekan tombol Mode + enable s/d f(Hz) menyala, kemudian tekan tombol Mode + enable s/d lampu 1 (Freq 1) menyala.
  • Untuk menambah / mengurangi nilai setting freq. / waktu dengan cara menekan tombol enable dan tombol + / - .
  • Untuk menyimpan data setting tekan tombol mode + enable s/d lampu save menyala, kemudian tekan tombol enable dan +/- sampai dengan display muncul angka.

ABB

+

DC

_

U<

f(Hz)

MODE

1

dF/dt

2

t(s)

1

SAVE

ENABLE

0

Tombol enable ditekan terus dan dengan menekan tombol mode maka fungsi akan berubah

Catatan : 1. Untuk merubah fungsi f(Hz)

t(sec)

Save

2. Tripping freq. 1 muncul indikasi

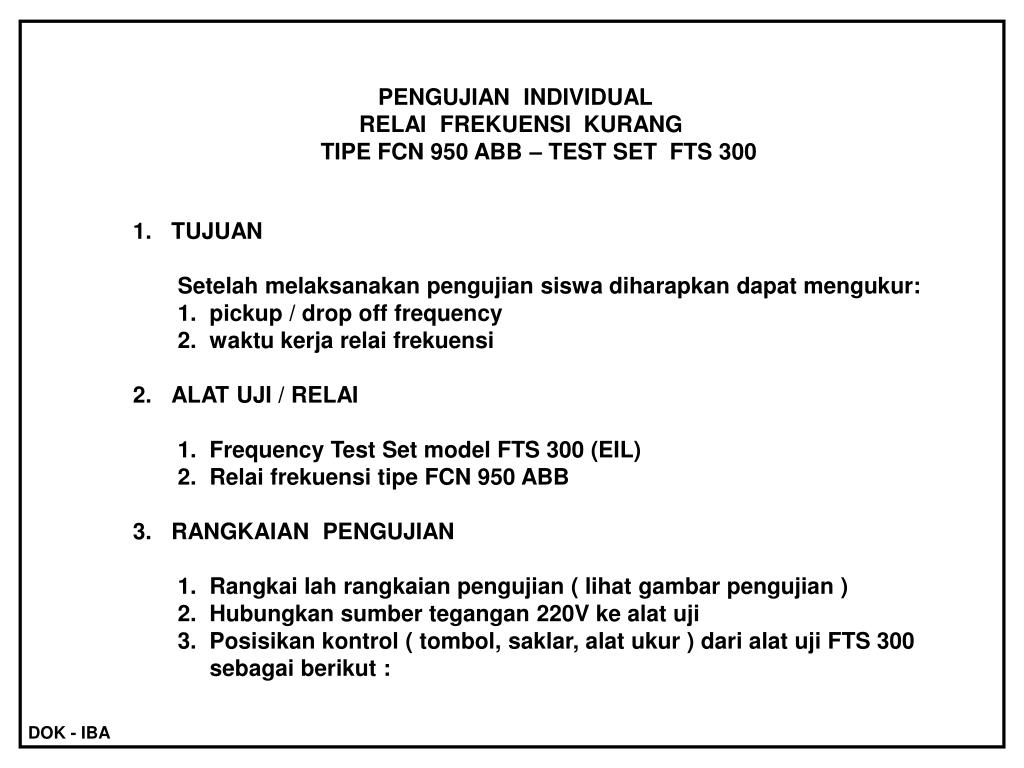

angka 1.

Tripping freq 2 muncul angka 2.

DOK - IBA

slide19

PENGUJIAN INDIVIDUAL

RELAI FREKUENSI KURANG

TIPE FCN 950 ABB – TEST SET FTS 300

  • TUJUAN
  • Setelah melaksanakan pengujian siswa diharapkan dapat mengukur:
  • 1. pickup / drop off frequency
  • 2. waktu kerja relai frekuensi
  • ALAT UJI / RELAI
  • 1. Frequency Test Set model FTS 300 (EIL)
  • 2. Relai frekuensi tipe FCN 950 ABB
  • RANGKAIAN PENGUJIAN
  • 1. Rangkai lah rangkaian pengujian ( lihat gambar pengujian )
  • 2. Hubungkan sumber tegangan 220V ke alat uji
  • 3. Posisikan kontrol ( tombol, saklar, alat ukur ) dari alat uji FTS 300
  • sebagai berikut :

DOK - IBA

slide20

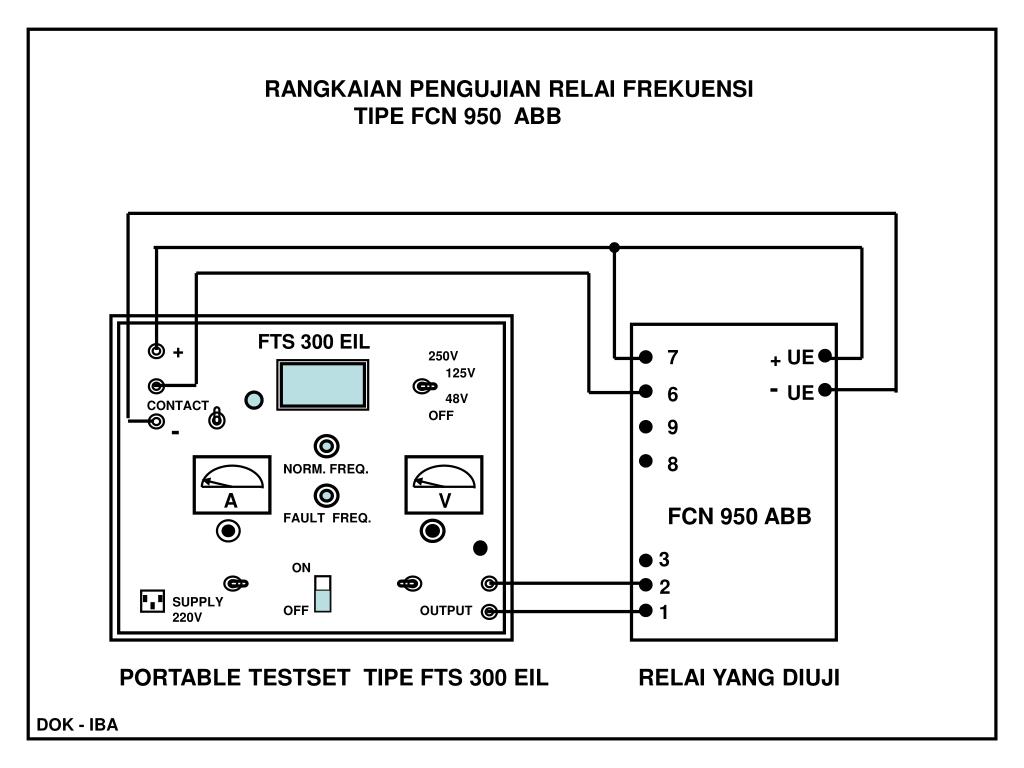

RANGKAIAN PENGUJIAN RELAI FREKUENSI

TIPE FCN 950 ABB

FTS 300 EIL

+

7

UE

+

250V

125V

-

UE

6

48V

CONTACT

OFF

-

9

8

NORM. FREQ.

A

V

FCN 950 ABB

FAULT FREQ.

3

ON

2

SUPPLY

220V

1

OFF

OUTPUT

PORTABLE TESTSET TIPE FTS 300 EIL RELAI YANG DIUJI

DOK - IBA

slide21

Kontrol Posisi

Main Power switch . . . . . . . .. . . . . . Off

Function Switch . . . . . . . . . . . . . Normal

Output Voltage adjust control . . . . . . . Putar penuh kekiri

Frequency range switch . . . . . . . . . . 40 – 70 Hz

Frequency adjust control . . . . . . . . . Mid range

Contact mode select switch . . . . . . . . NO (open)

Target current range switch . . . . . . . . Sesuai yang diinginkan

Target current control . . . . . . . . . . . Putar penuh kekiri

DC power supply . . . . . . . . . . . . . . Sesuai yang diinginkan

  • PENGUJIAN PICK UP / DROP OFF FREQUENCY
  • 1. Hidupkan alat uji ( Main power switch pada posisi on )
  • 2. Putar Output Voltage control ke kanan sampai Voltmeter
  • menunjuk tegangan input nominal relai (100V)
  • 3. Atur normal frequency control sampai frekuensi meter
  • menunjuk harga rated dari normal frekuensi
  • 4. Atur normal frequency control sampai relai mulai pick up
  • ( indikator kontak menyala ) dan naikan frekuensi sampai
  • indikator kontak padam ( reset )
  • 5. Cata kedua besaran ini , dan ulangi percobaan ini untuk output
  • tegangan yang laian .

DOK - IBA

slide22

PENGUJIAN WAKTU KERJA RELAI

  • 1. Atur nominal frequency control sehingga frekuensi meter
  • menunjuk harga rated dari normal frekuensi (50Hz)
  • 2. Putar Function swicth ke posisi set fault
  • 3. Atur Fault frequency control sehingga frekuensi meter
  • menunjuk frekuensi yang diinginkan
  • 4. Tekan tombol read voltage control dan atur tegangan gangguan
  • dengan mengatur output voltage control
  • 5. Putar Function switch pada posisi Test maka frekuensi meter
  • akan berubah menjadi Timer (akan mencatat waktu kerja relai)
  • 6. Ulangi pengujian diatas untuk setting waktu yang lain atau
  • frekuensi gangguan yang lain.
  • 7. Matikan alat uji dan lepas kabel kontrol .

DOK - IBA

slide23

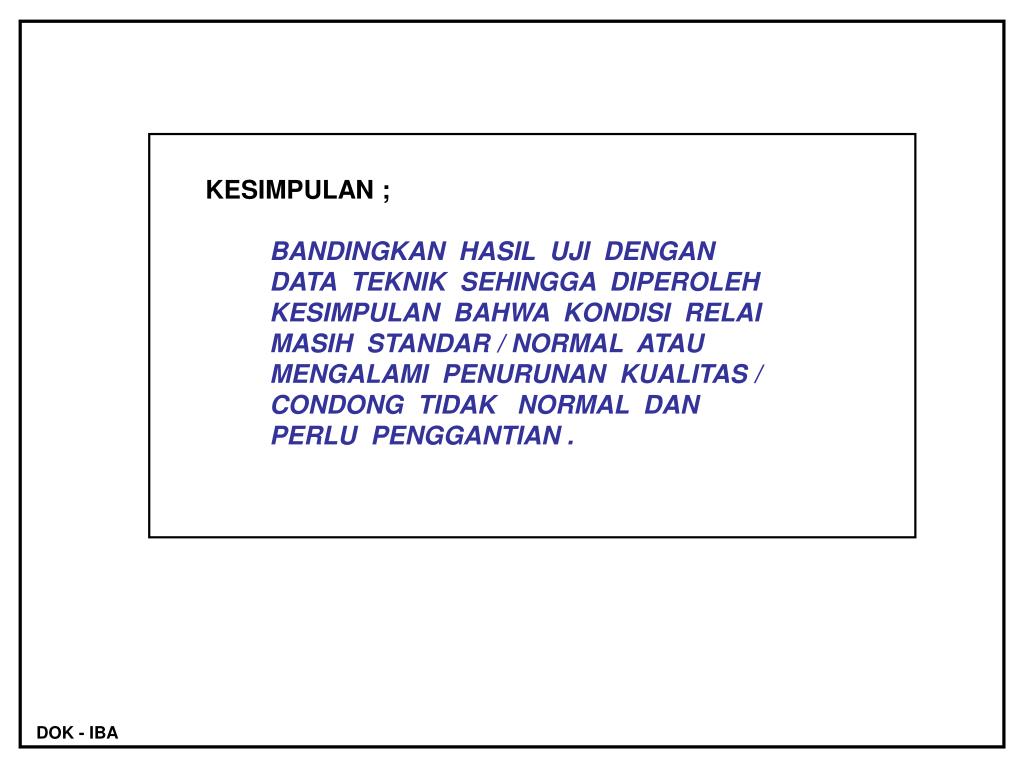

KESIMPULAN ;

BANDINGKAN HASIL UJI DENGAN

DATA TEKNIK SEHINGGA DIPEROLEH

KESIMPULAN BAHWA KONDISI RELAI

MASIH STANDAR / NORMAL ATAU

MENGALAMI PENURUNAN KUALITAS /

CONDONG TIDAK NORMAL DAN

PERLU PENGGANTIAN .

DOK - IBA
