  1. 第四章 传感器技术

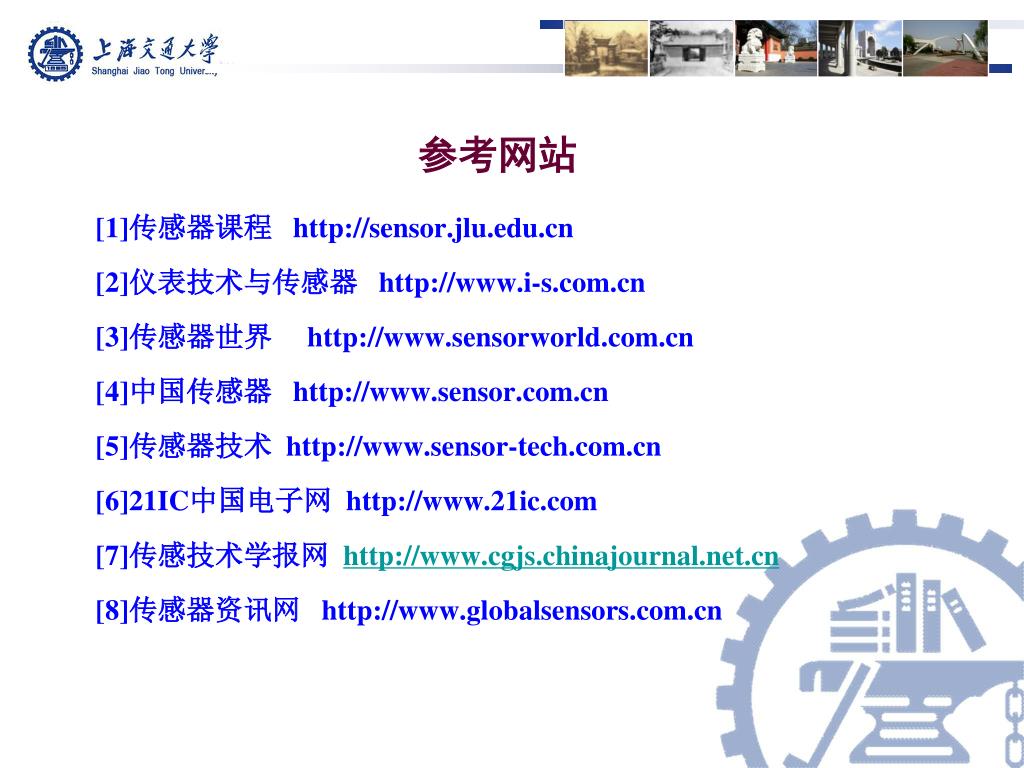

  2. [1]传感器课程 http://sensor.jlu.edu.cn [2]仪表技术与传感器 http://www.i-s.com.cn [3]传感器世界 http://www.sensorworld.com.cn [4]中国传感器 http://www.sensor.com.cn [5]传感器技术 http://www.sensor-tech.com.cn [6]21IC中国电子网 http://www.21ic.com [7]传感技术学报网 http://www.cgjs.chinajournal.net.cn [8]传感器资讯网 http://www.globalsensors.com.cn 参考网站

  3. 本章学习要求: 1.了解传感器的分类    2.掌握常用传感器测量原理 3.了解传感器测量电路

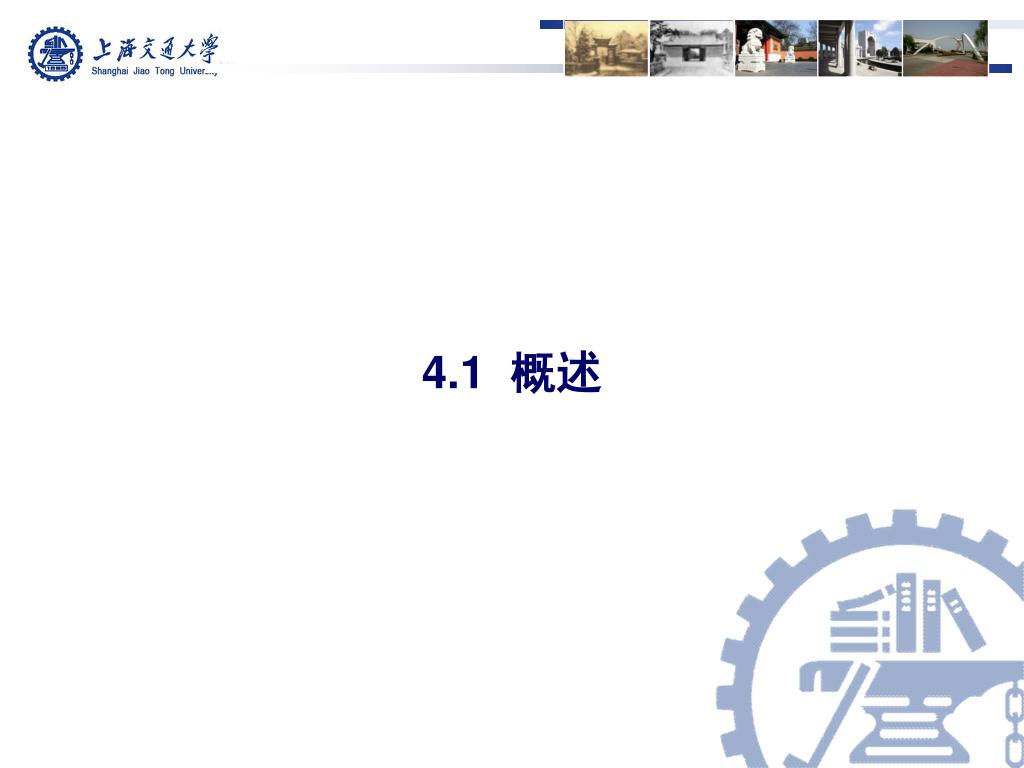

  4. 4.1 概述

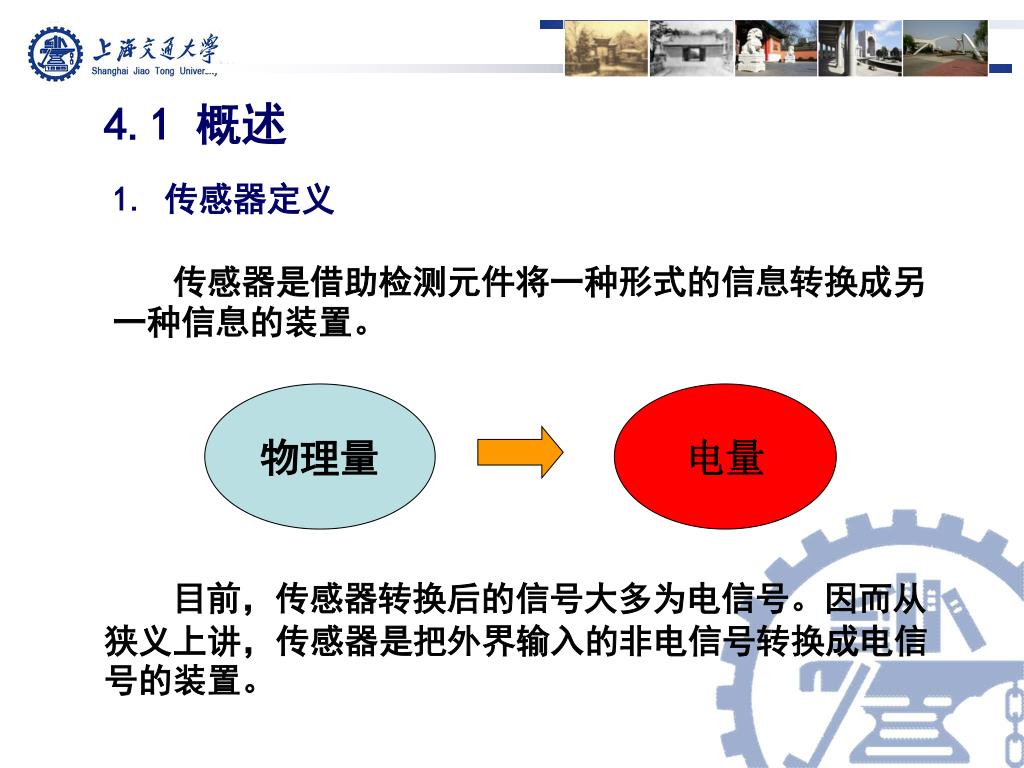

  5. 物理量 电量 4.1 概述 1. 传感器定义 传感器是借助检测元件将一种形式的信息转换成另一种信息的装置。 目前,传感器转换后的信号大多为电信号。因而从狭义上讲,传感器是把外界输入的非电信号转换成电信号的装置。

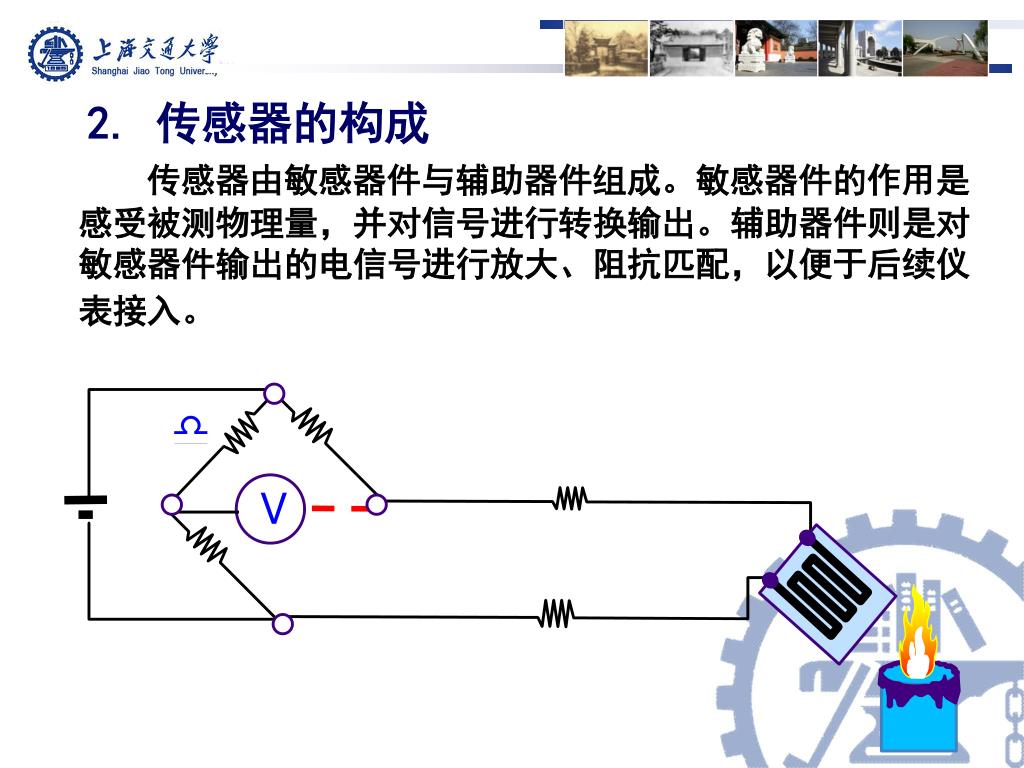

  6. d V 2. 传感器的构成 传感器由敏感器件与辅助器件组成。敏感器件的作用是感受被测物理量,并对信号进行转换输出。辅助器件则是对敏感器件输出的电信号进行放大、阻抗匹配,以便于后续仪表接入。

  7. 3. 传感器的分类 1)按被测物理量分类 常见的被测物理量 机械量:长度,厚度,位移,速度,加速度, 旋转角,转数,质量,重量,力, 压力,真空度,力矩,风速,流速, 流量; 声: 声压,噪声. 磁: 磁通,磁场. 温度: 温度,热量,比热. 光: 亮度,色彩

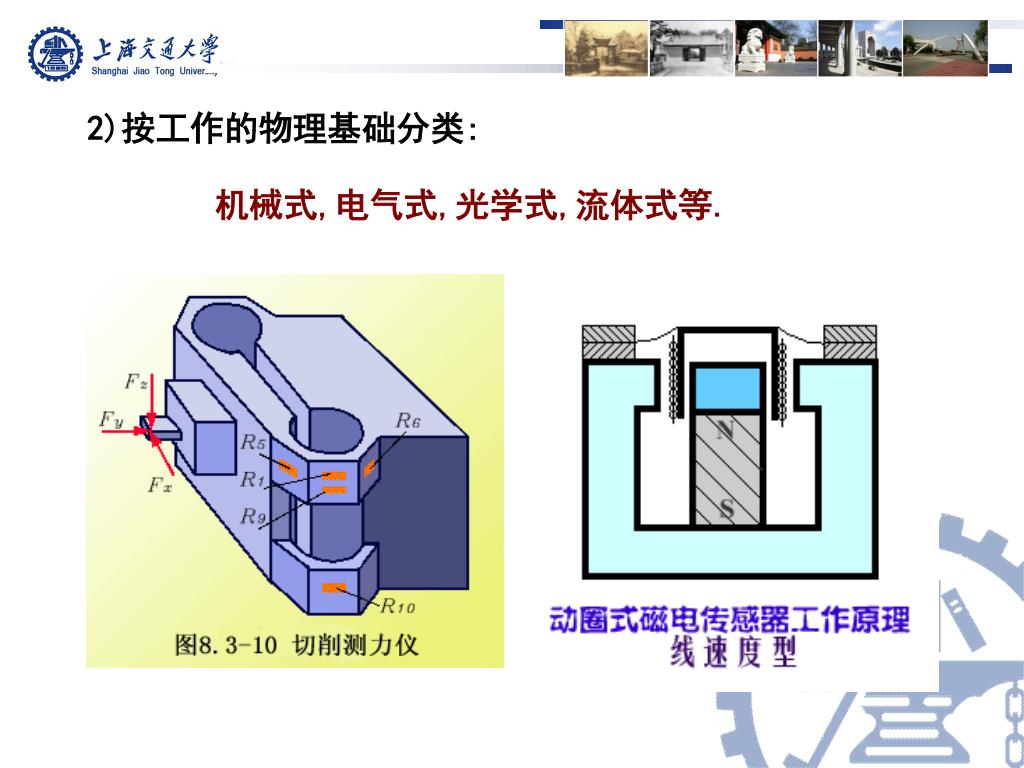

  8. 2)按工作的物理基础分类: 机械式,电气式,光学式,流体式等.

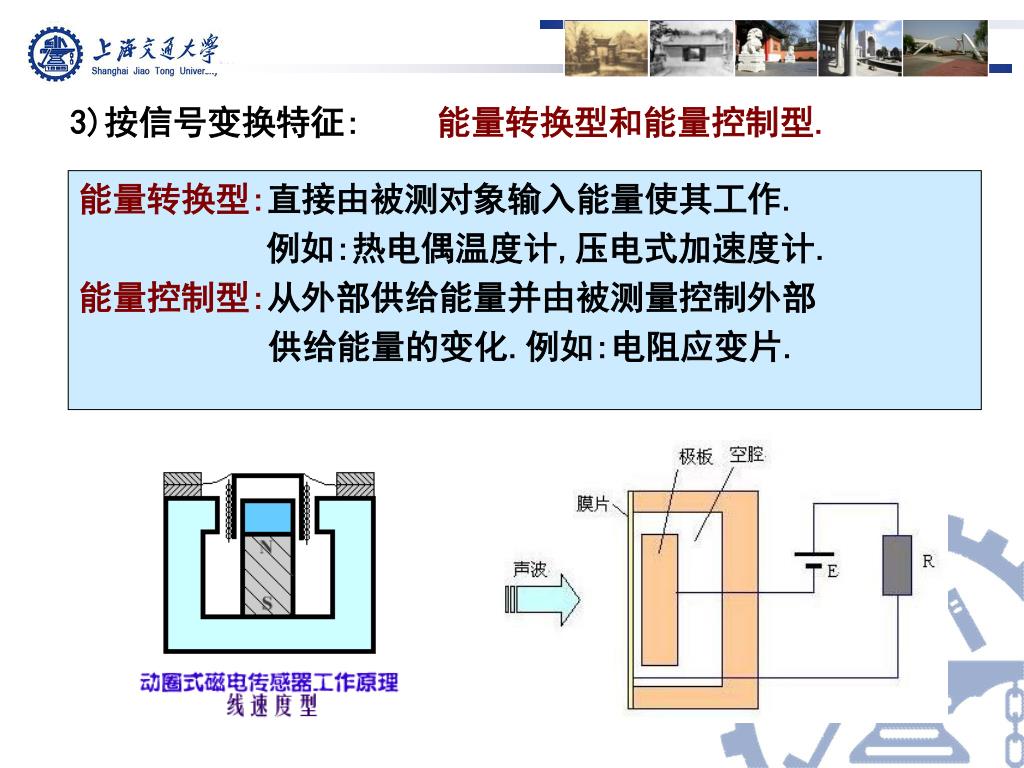

  9. 3)按信号变换特征: 能量转换型和能量控制型. 能量转换型:直接由被测对象输入能量使其工作. 例如:热电偶温度计,压电式加速度计. 能量控制型:从外部供给能量并由被测量控制外部 供给能量的变化.例如:电阻应变片.

  10. 4)按敏感元件与被测对象之间的能量关系: 物性型:依靠敏感元件材料本身物理性质的变化来实现信号变换.如:水银温度计. 结构型:依靠传感器结构参数的变化实现信号转变. 例如:电容式和电感式传感器.

  11. 4.2电阻式传感器

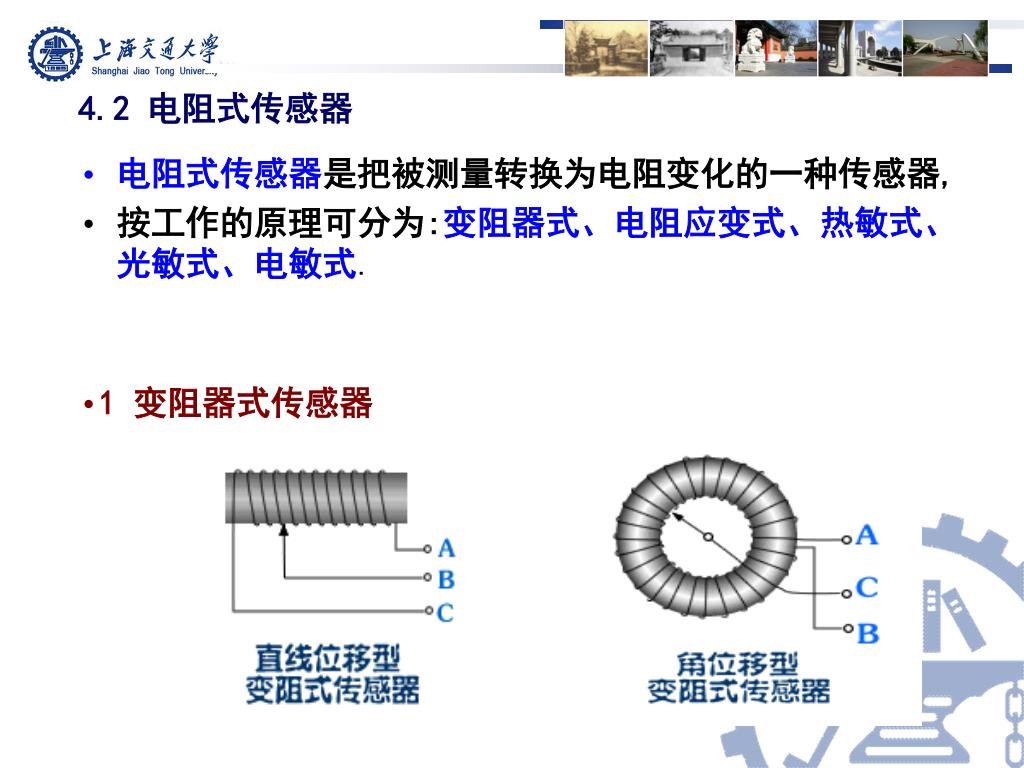

  12. 4.2 电阻式传感器 • 电阻式传感器是把被测量转换为电阻变化的一种传感器, • 按工作的原理可分为:变阻器式、电阻应变式、热敏式、光敏式、电敏式. • 1 变阻器式传感器

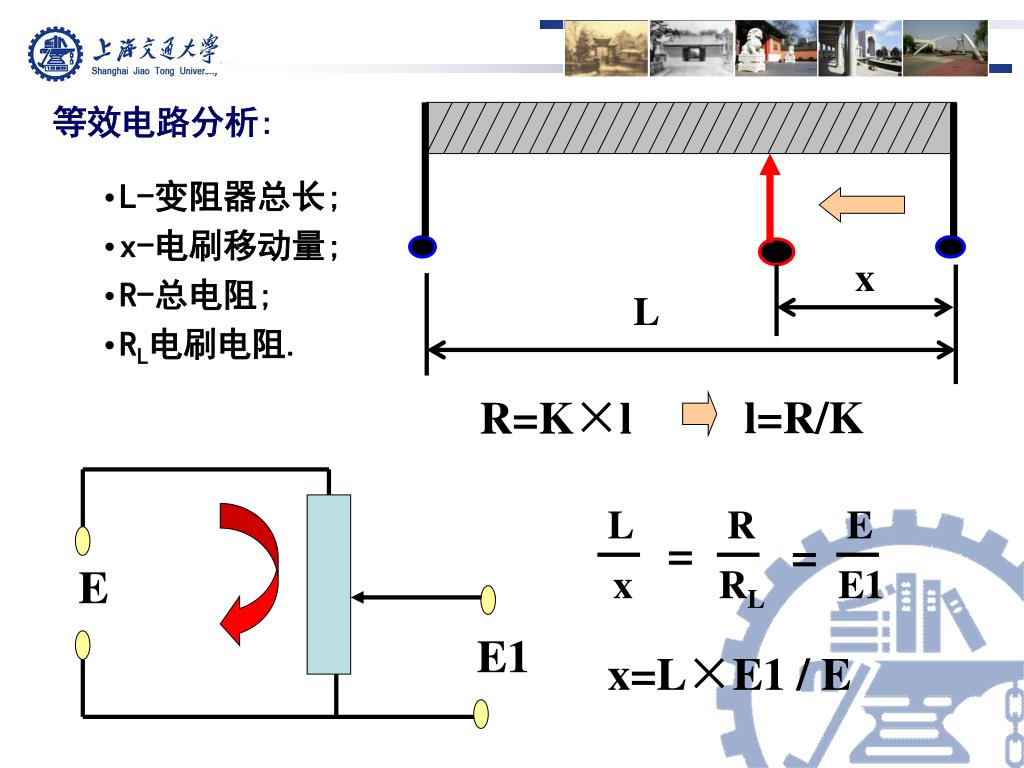

  13. l=R/K L E R = = E1 x RL E E1 等效电路分析: • L-变阻器总长; • x-电刷移动量; • R-总电阻; • RL电刷电阻. x L R=K×l x=L×E1 / E

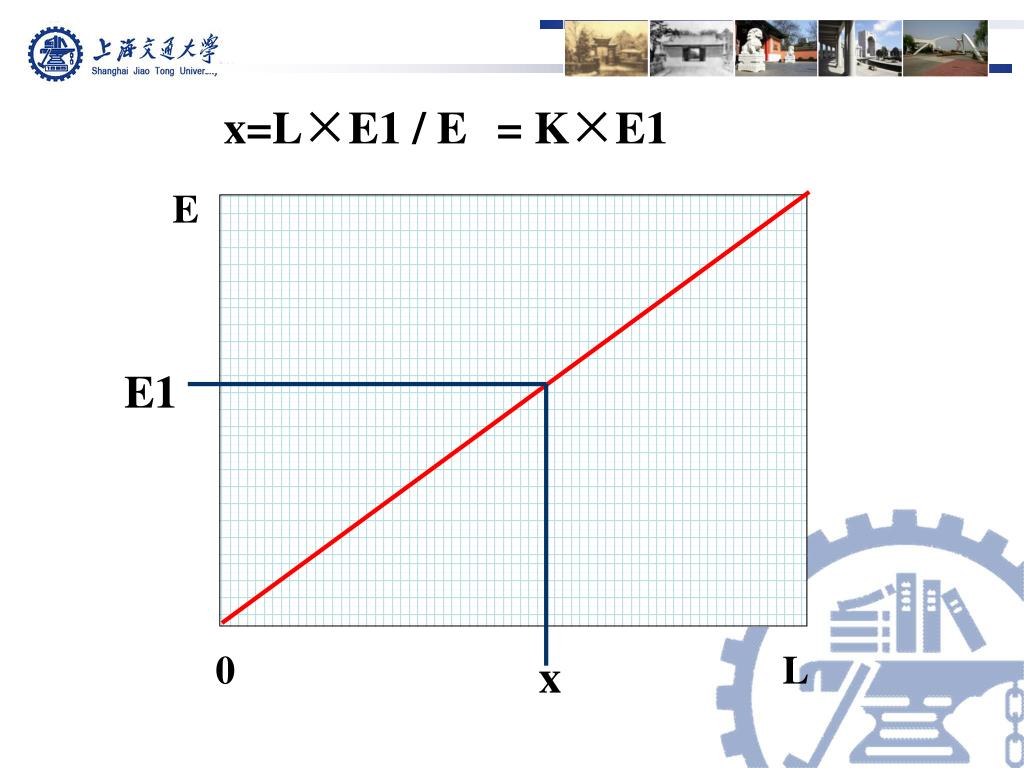

  14. x=L×E1 / E = K×E1 E E1 x 0 L

  15. R-Rx x R L Rx x L Rm E = E1 Rm V - + ( ) 1 E E1

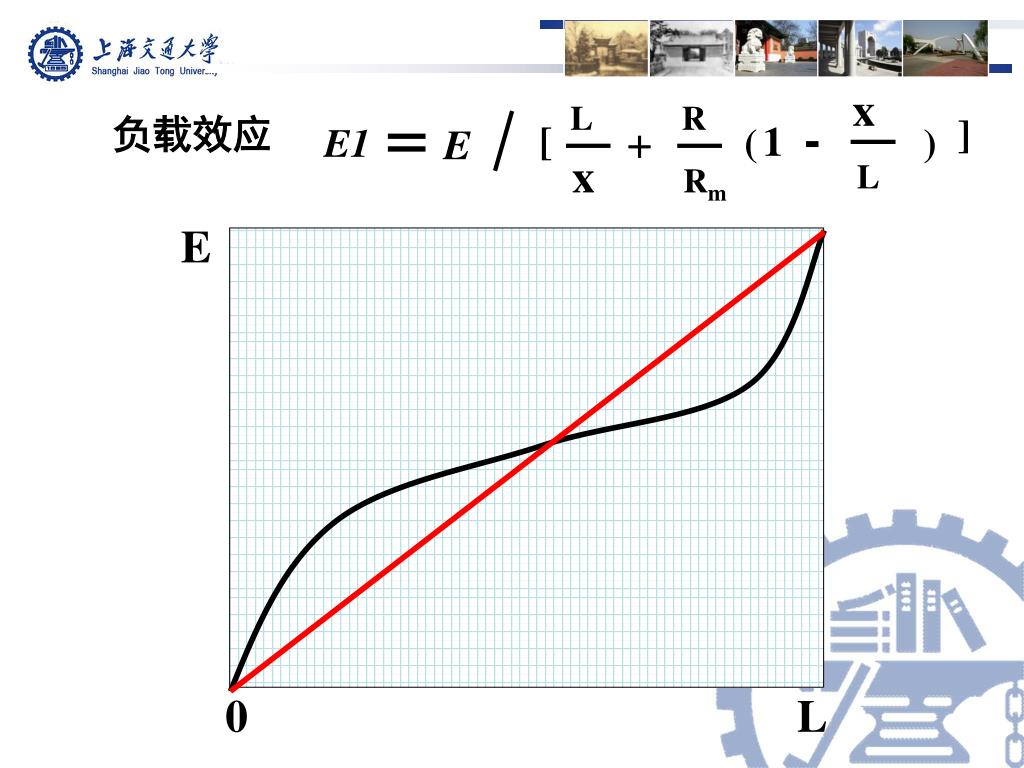

  16. = 负载效应 ] [ 1 E1 E - + ( ) x L R E x L Rm 0 L

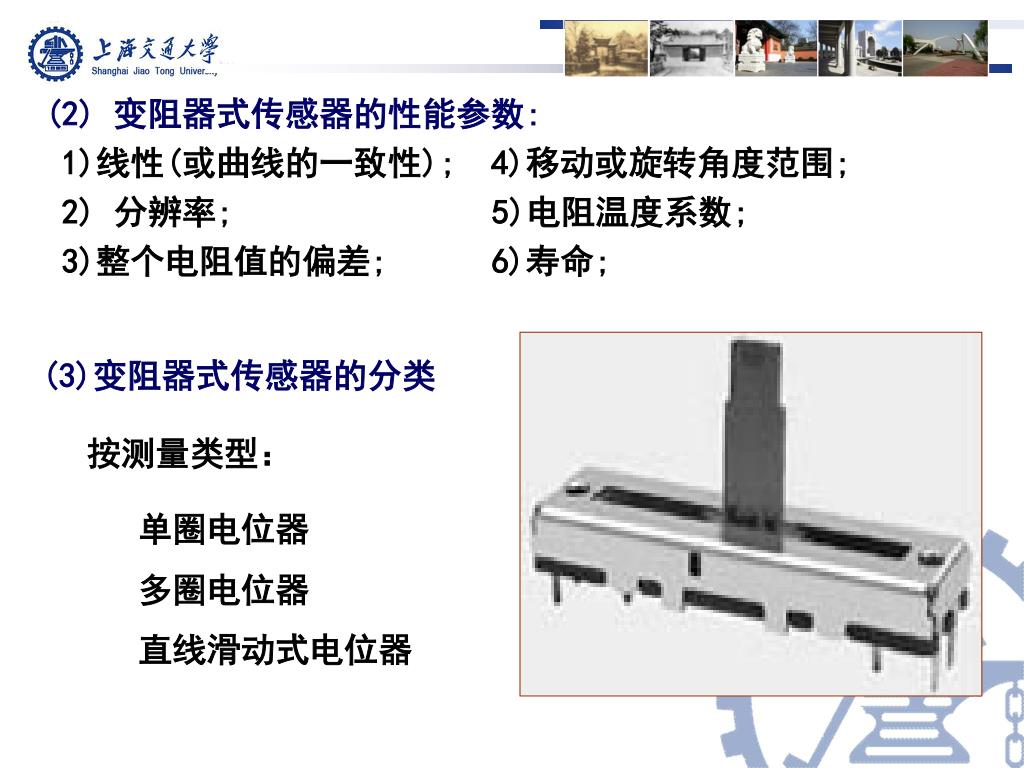

  17. (2) 变阻器式传感器的性能参数: 1)线性(或曲线的一致性); 4)移动或旋转角度范围; 2) 分辨率; 5)电阻温度系数; 3)整个电阻值的偏差; 6)寿命; (3)变阻器式传感器的分类 按测量类型: 单圈电位器 多圈电位器 直线滑动式电位器

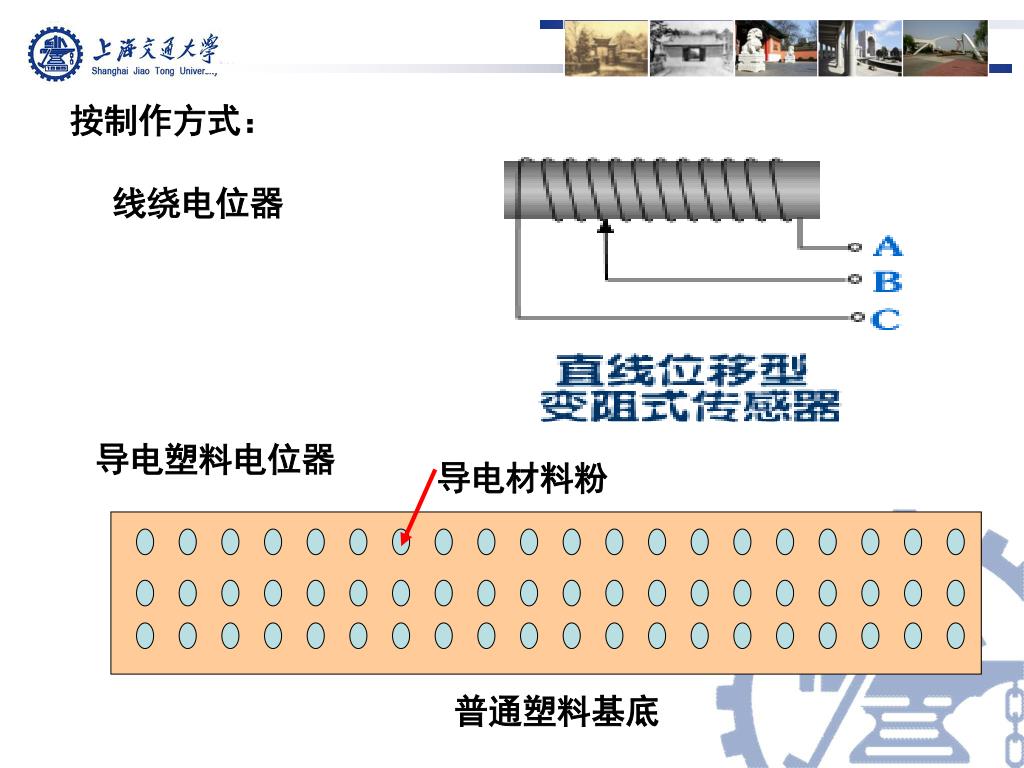

  18. 线绕电位器 导电塑料电位器 导电材料粉 普通塑料基底 按制作方式:

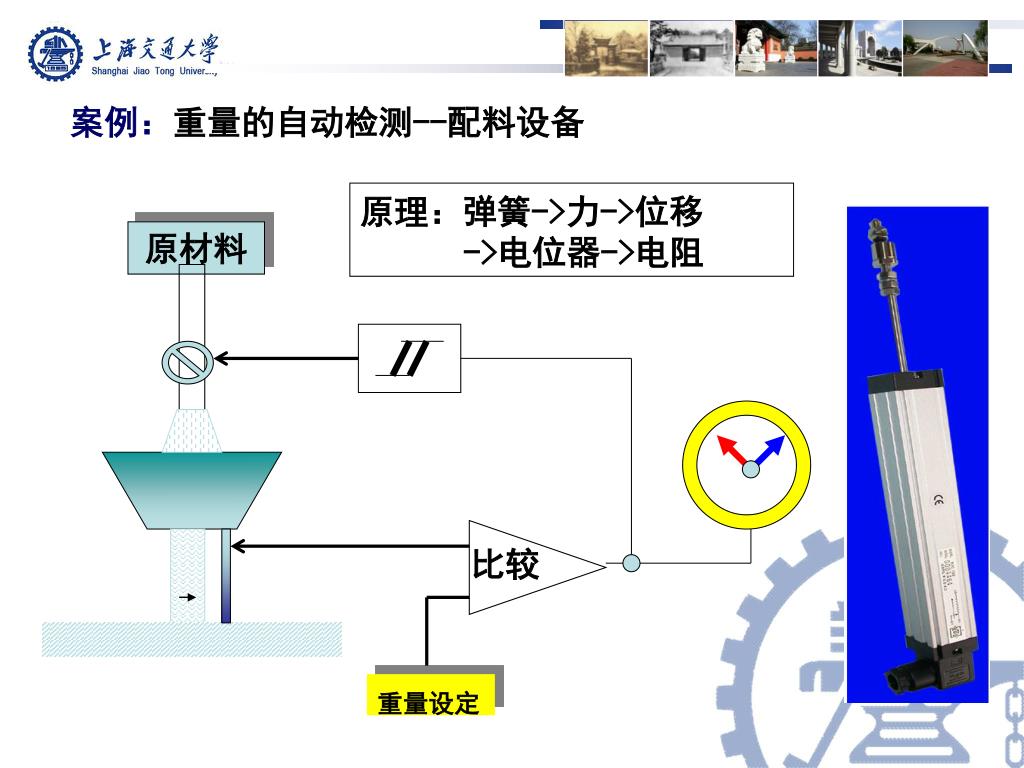

  19. 原材料 比较 重量设定 案例:重量的自动检测--配料设备 原理:弹簧->力->位移 ->电位器->电阻

  20. 钢丝 煤气包 案例:煤气包储量检测 原理:钢丝->收线圈数 ->电位器 ->电阻

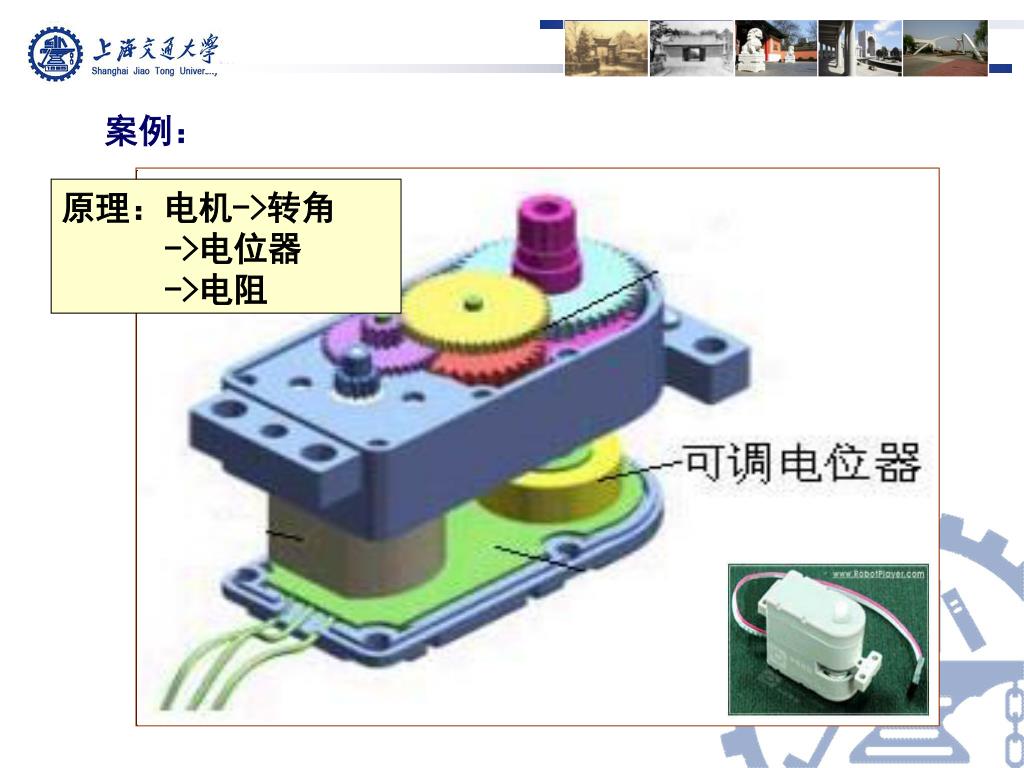

  21. 案例: 原理:电机->转角 ->电位器 ->电阻

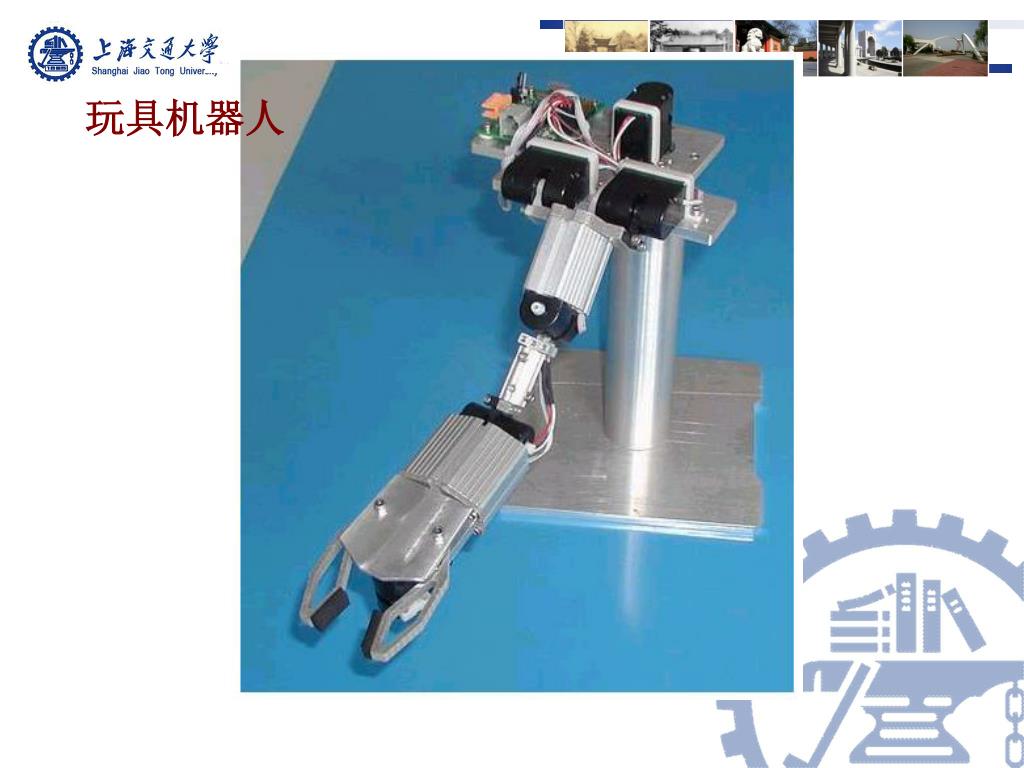

  22. 玩具机器人

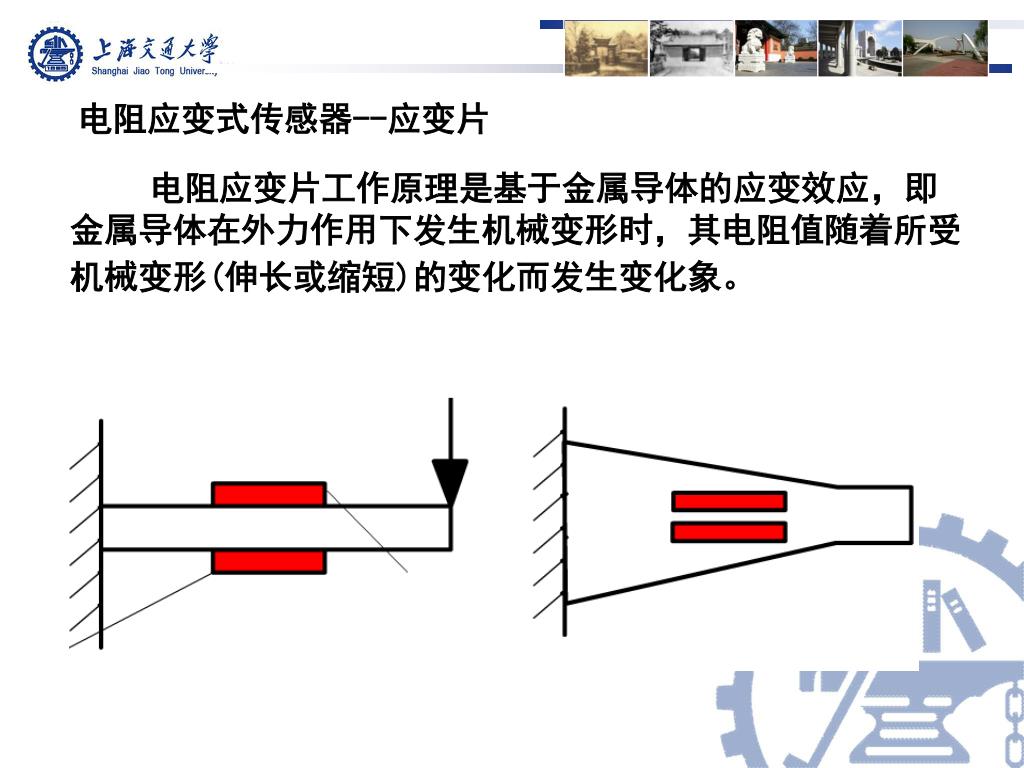

  23. 电阻应变式传感器--应变片 电阻应变片工作原理是基于金属导体的应变效应,即金属导体在外力作用下发生机械变形时,其电阻值随着所受机械变形(伸长或缩短)的变化而发生变化象。

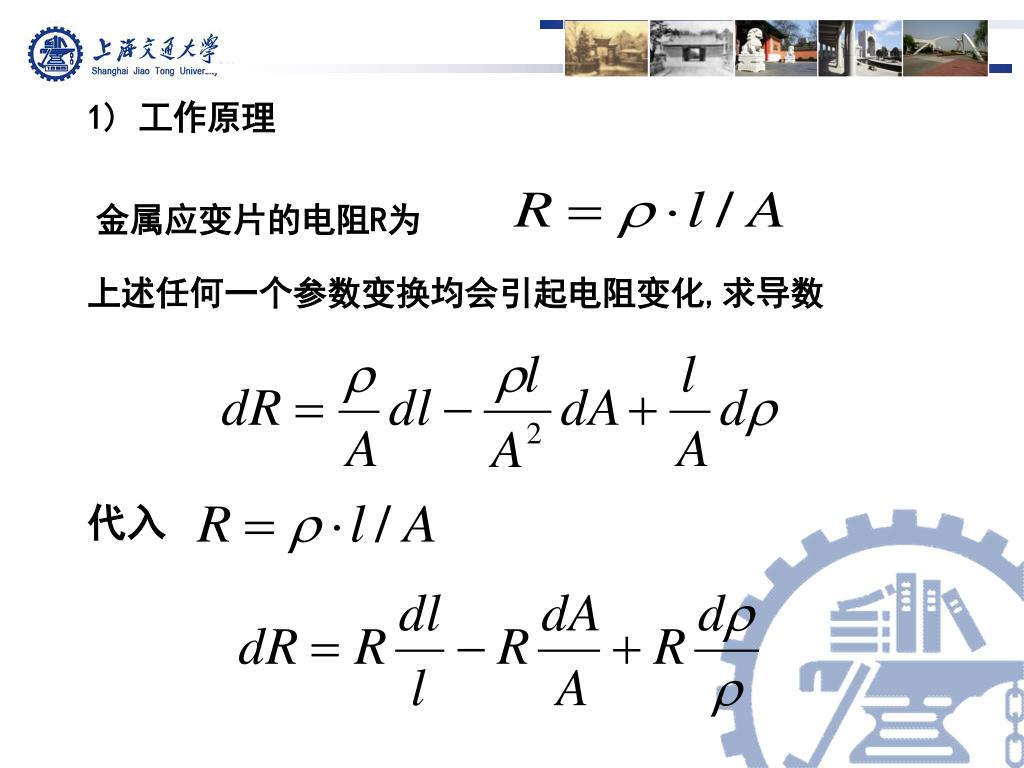

  24. 金属应变片的电阻R为 代入 1) 工作原理 上述任何一个参数变换均会引起电阻变化,求导数

  25. 金属丝: 有: 金属丝体积不变:

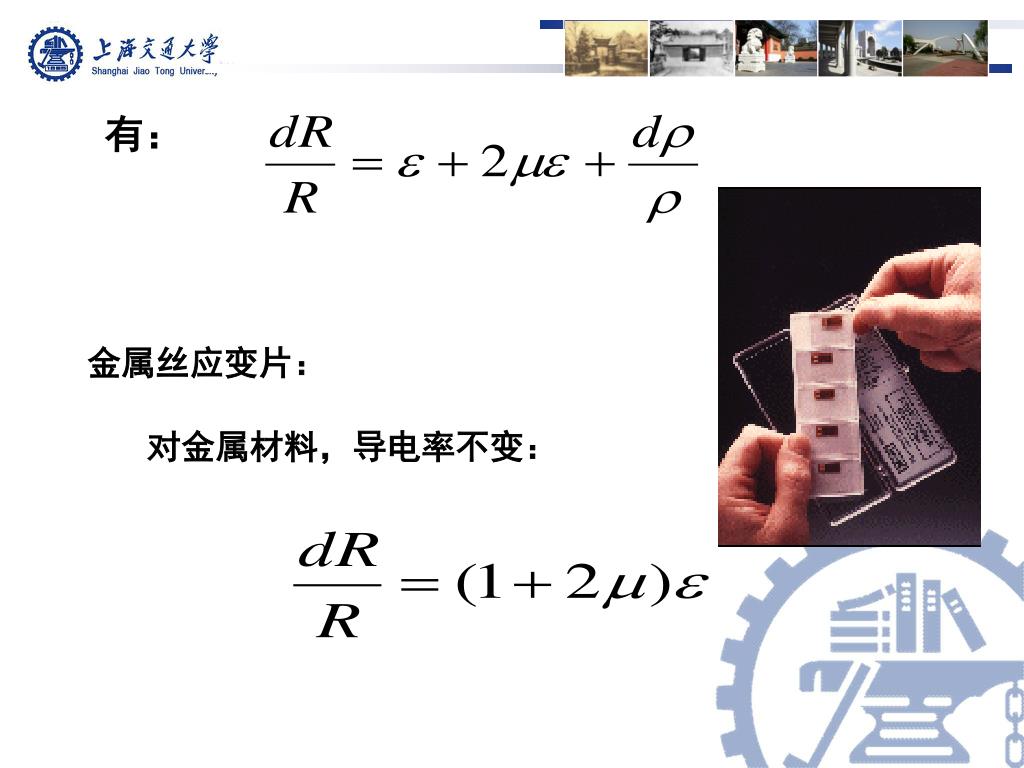

  26. 有: 金属丝应变片: 对金属材料,导电率不变:

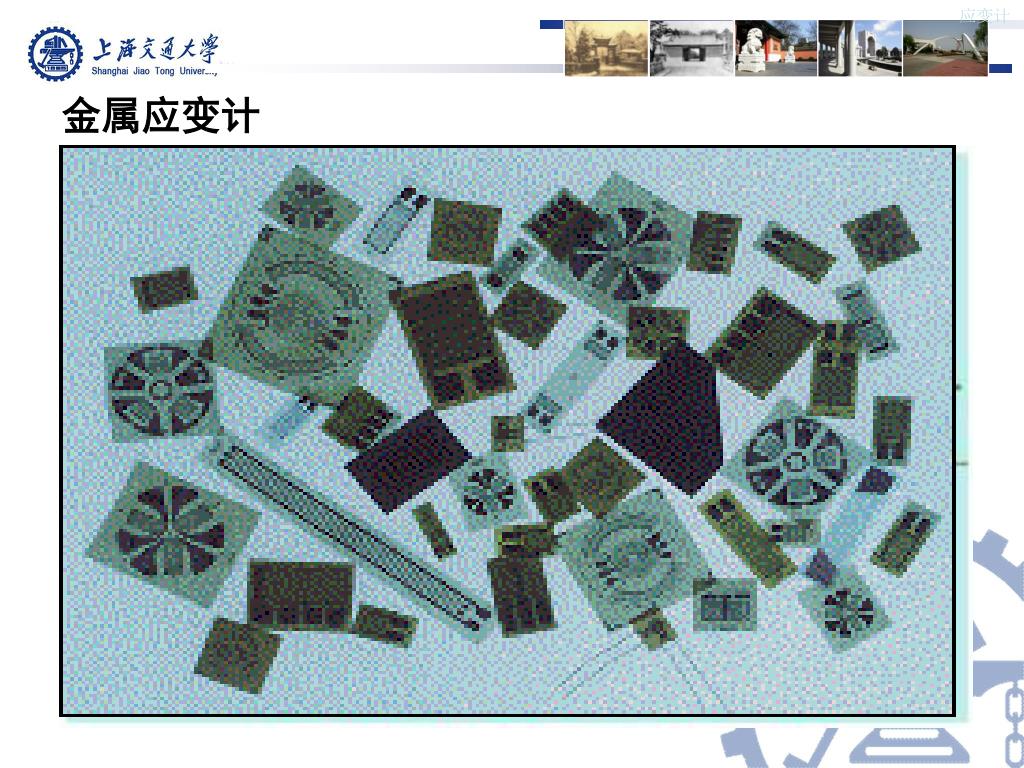

  27. 应变计 金属应变计

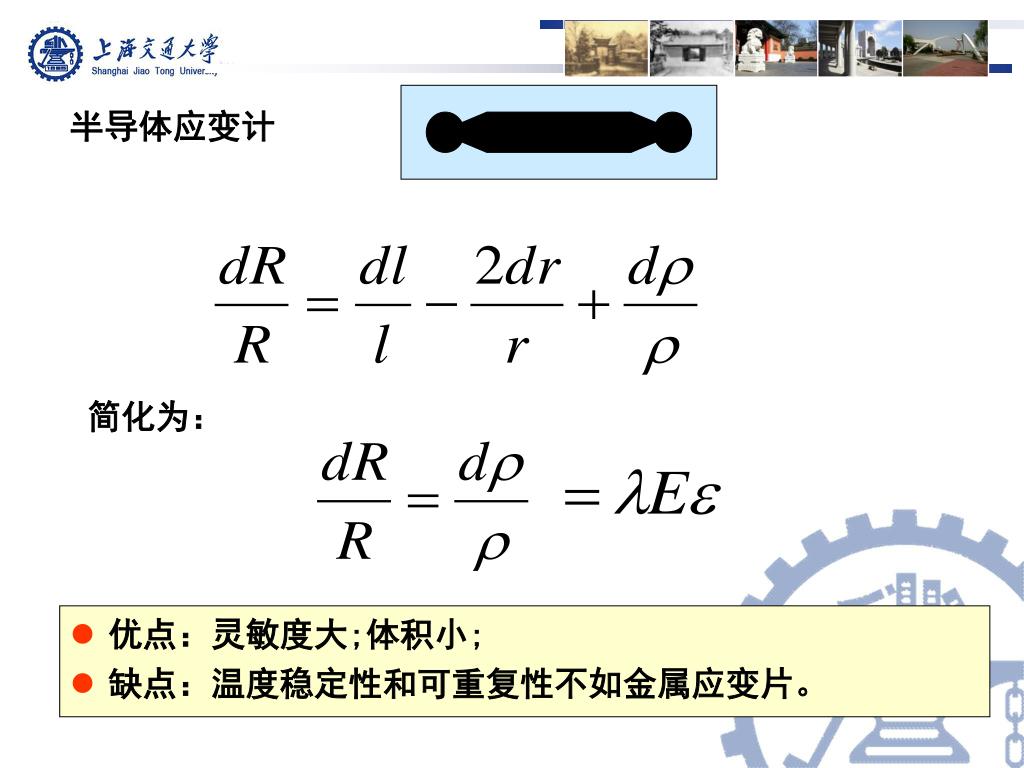

  28. 半导体应变计 简化为: • 优点:灵敏度大;体积小; • 缺点:温度稳定性和可重复性不如金属应变片。

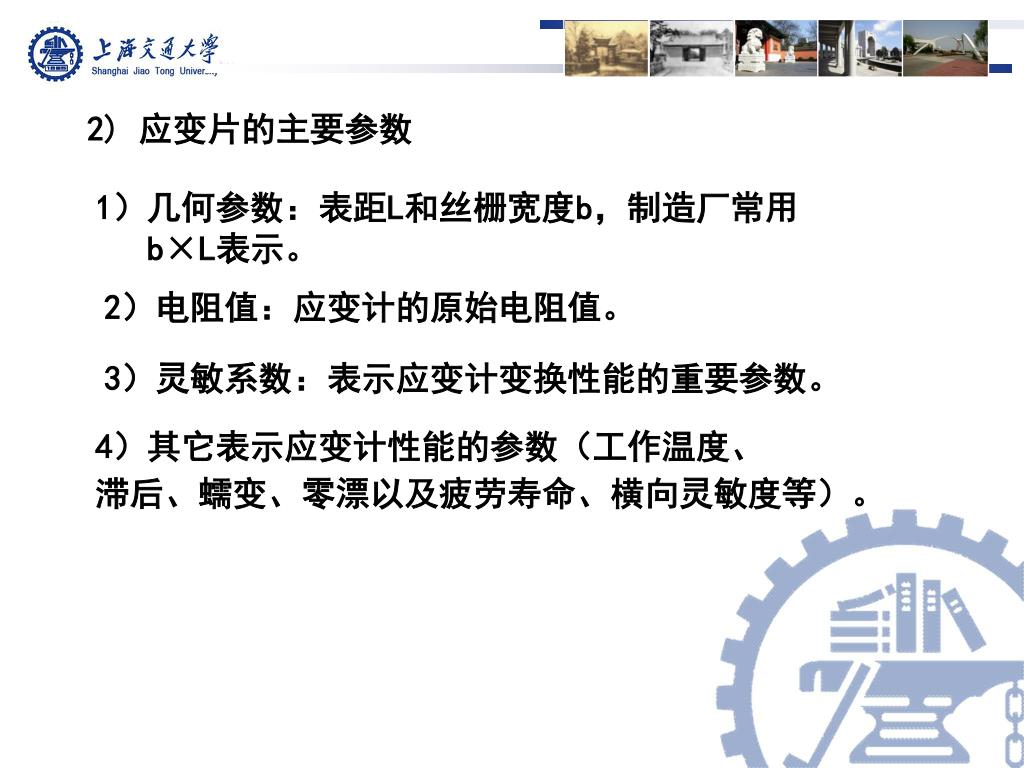

  29. 2) 应变片的主要参数 1)几何参数:表距L和丝栅宽度b,制造厂常用 b×L表示。 2)电阻值:应变计的原始电阻值。 3)灵敏系数:表示应变计变换性能的重要参数。 4)其它表示应变计性能的参数(工作温度、 滞后、蠕变、零漂以及疲劳寿命、横向灵敏度等)。

  30. R2 R1 V E R4 R3 3) 应变片测量电路

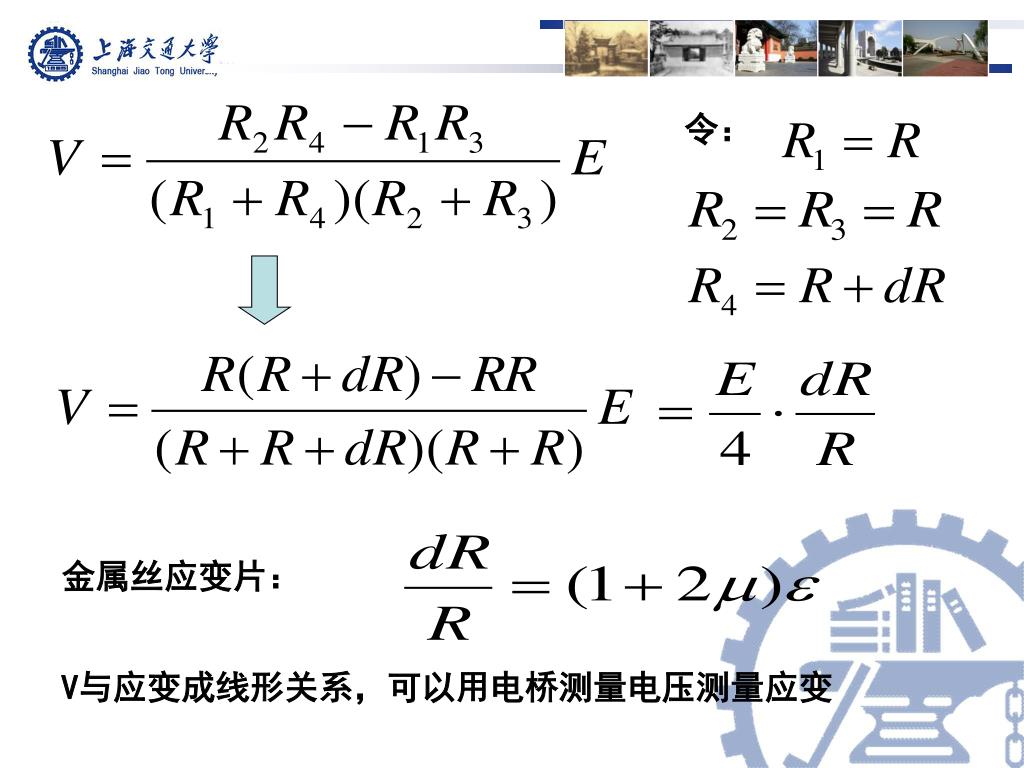

  31. 令: 金属丝应变片: V与应变成线形关系,可以用电桥测量电压测量应变

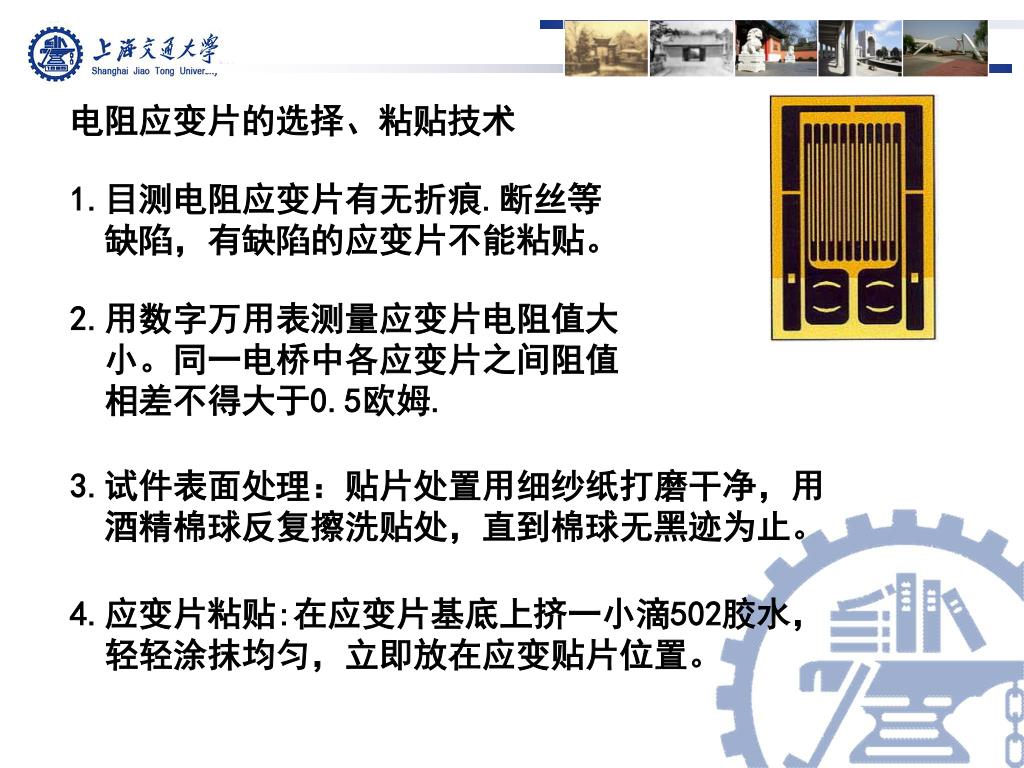

  32. 电阻应变片的选择、粘贴技术 1.目测电阻应变片有无折痕.断丝等 缺陷,有缺陷的应变片不能粘贴。 2.用数字万用表测量应变片电阻值大 小。同一电桥中各应变片之间阻值 相差不得大于0.5欧姆. 3.试件表面处理:贴片处置用细纱纸打磨干净,用 酒精棉球反复擦洗贴处,直到棉球无黑迹为止。 4.应变片粘贴:在应变片基底上挤一小滴502胶水, 轻轻涂抹均匀,立即放在应变贴片位置。

  33. 5.焊线:用电烙铁将应变片的引线焊接到导引线上。5.焊线:用电烙铁将应变片的引线焊接到导引线上。 6.用兆欧表检查应变片与试件之间的绝缘组织,应 大于500M欧。 7.应变片保护:用704硅橡胶覆于应变片上,防止 受潮。

  34. 电阻应变式传感器的应用:测力

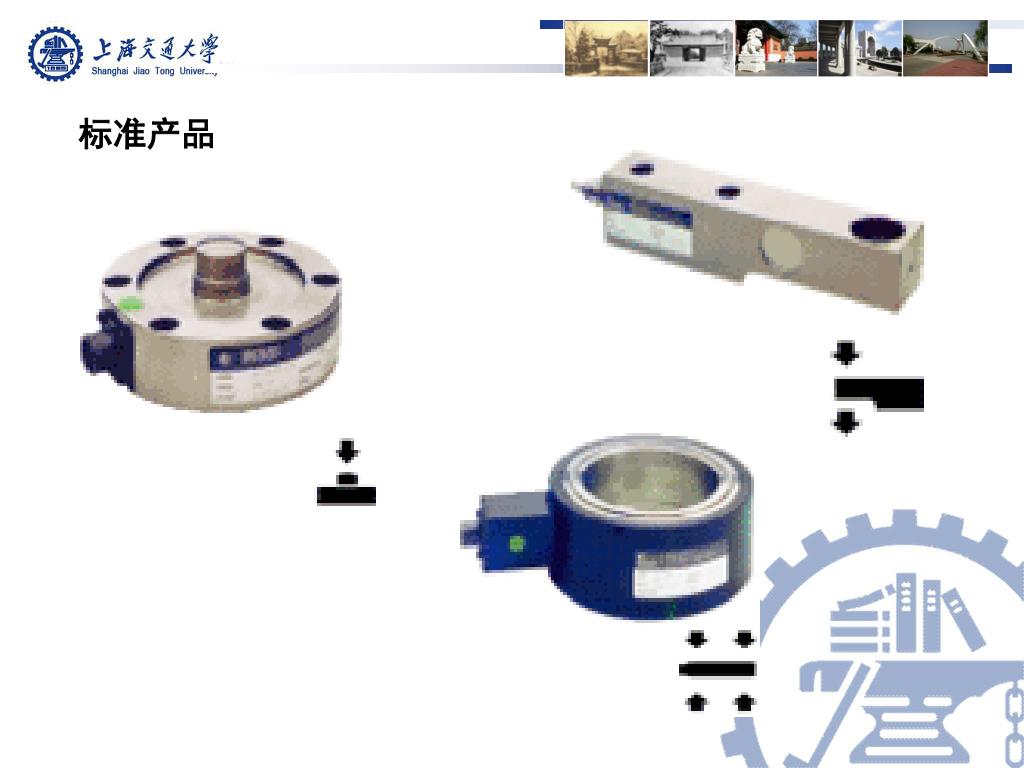

  35. 标准产品

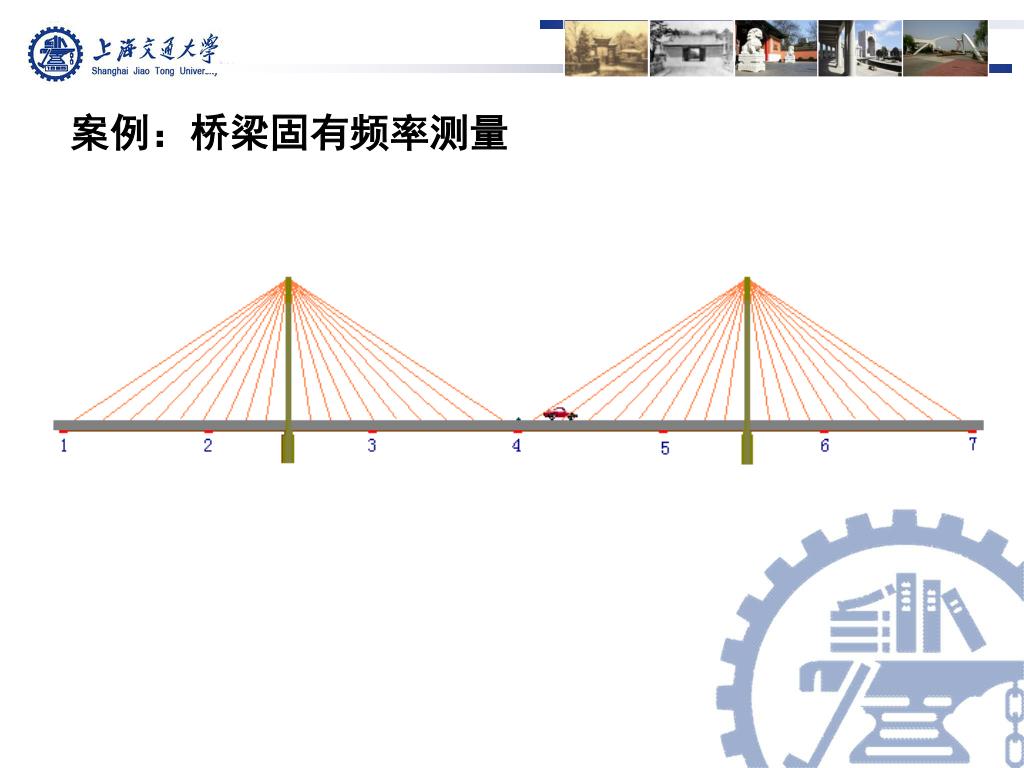

  36. 案例:桥梁固有频率测量

  37. 案例:电子称 原理 将物品重量通过悬臂梁转化结构变形再通过应变片转化为电量输出。

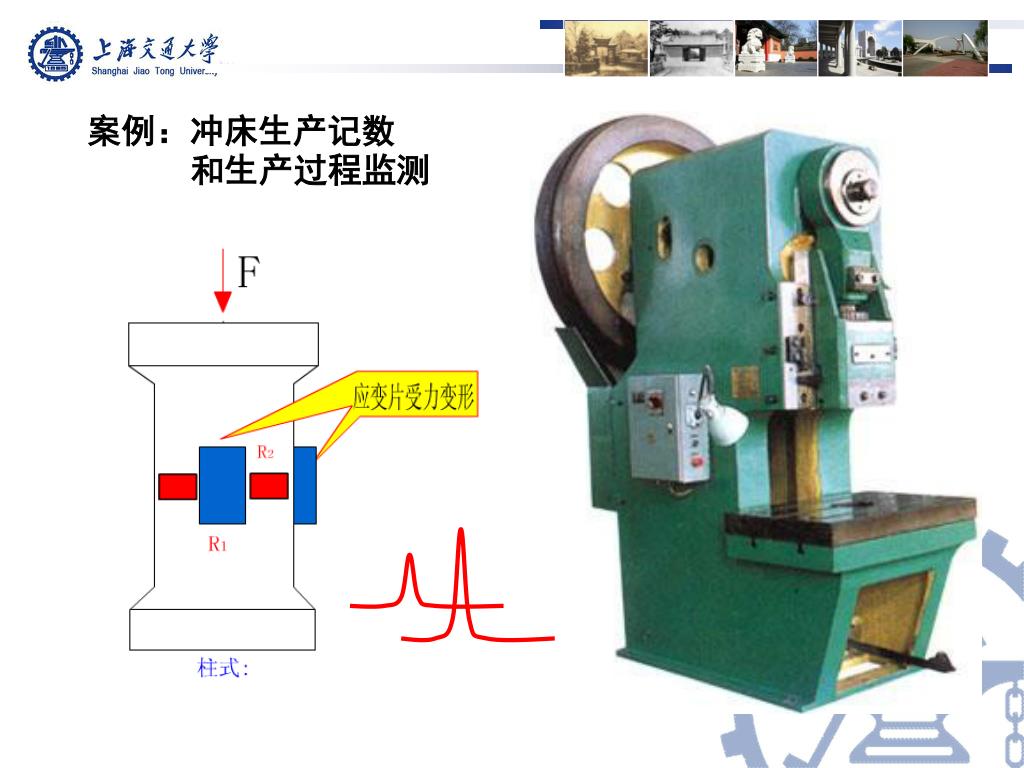

  38. 案例:冲床生产记数 和生产过程监测

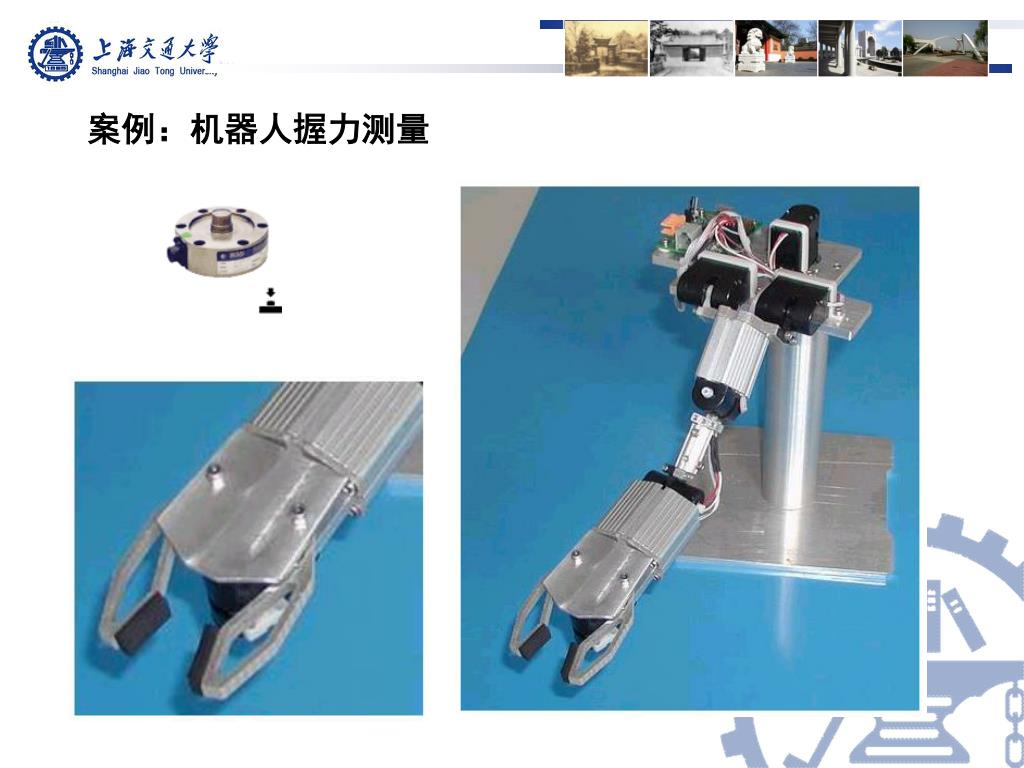

  39. 案例:机器人握力测量

  40. 案例:振动式地音入侵探测器 适合于金库、仓库、古建筑的防范,挖墙、打洞、爆破等破坏行为均可及时发现。

  41. 4.3 电容式传感器

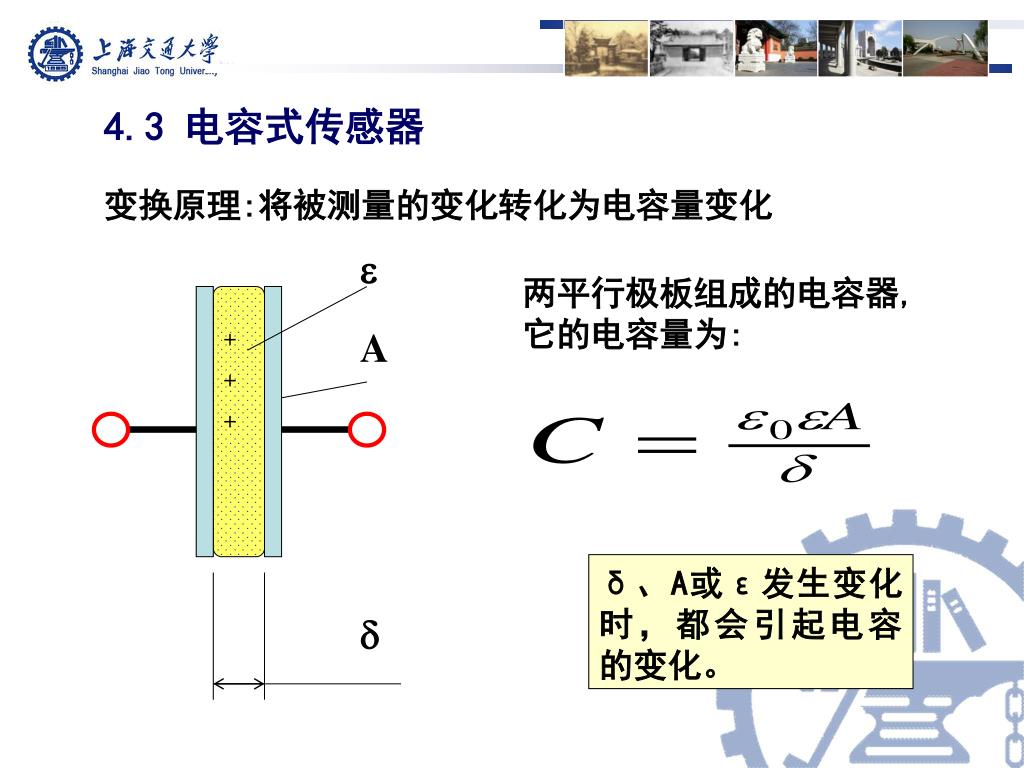

  42. + + + A  4.3 电容式传感器 变换原理:将被测量的变化转化为电容量变化 两平行极板组成的电容器,它的电容量为: δ、A或ε发生变化时,都会引起电容的变化。

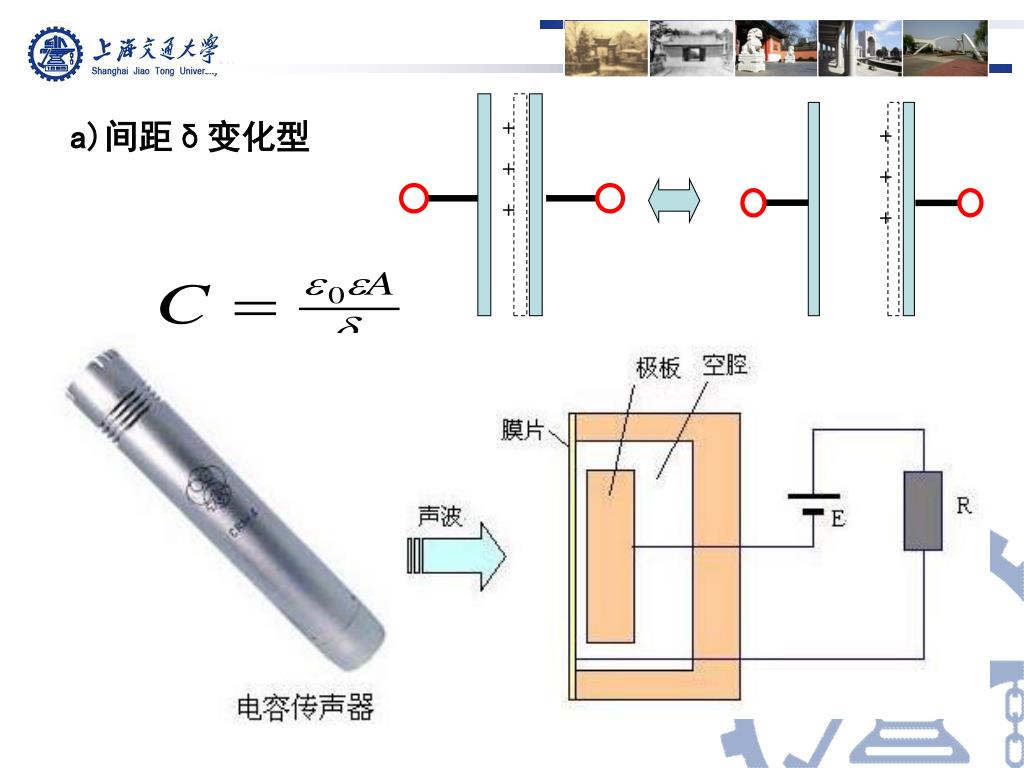

  43. + + + + + + a)间距δ变化型

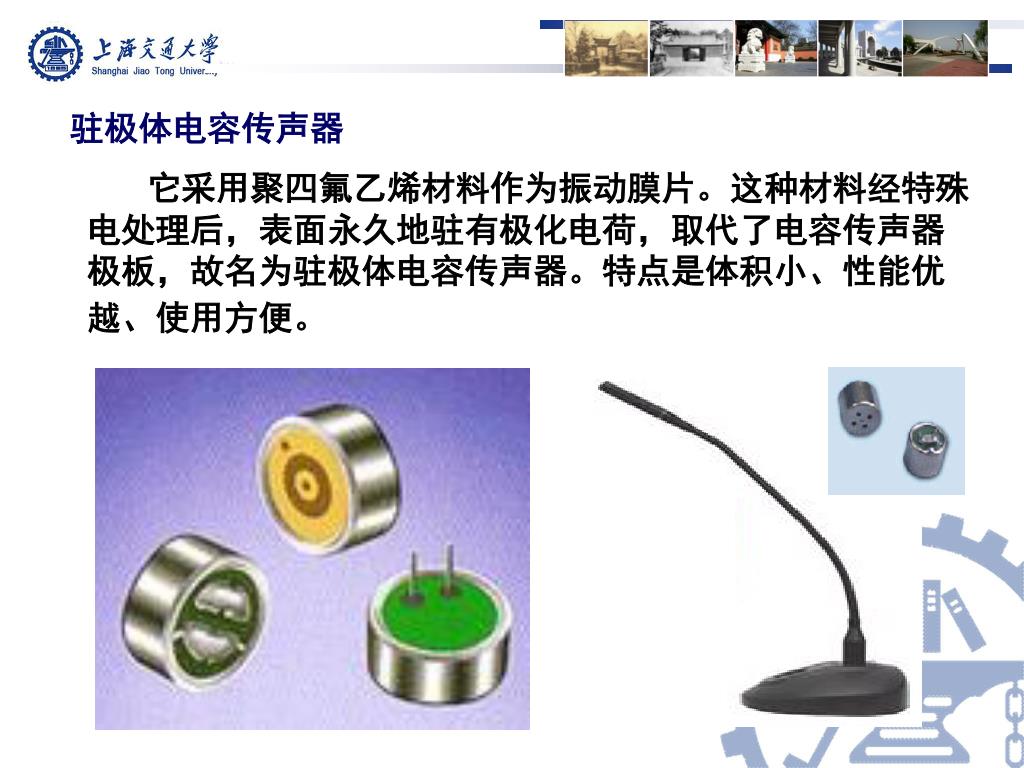

  44. 驻极体电容传声器 它采用聚四氟乙烯材料作为振动膜片。这种材料经特殊电处理后,表面永久地驻有极化电荷,取代了电容传声器极板,故名为驻极体电容传声器。特点是体积小、性能优越、使用方便。

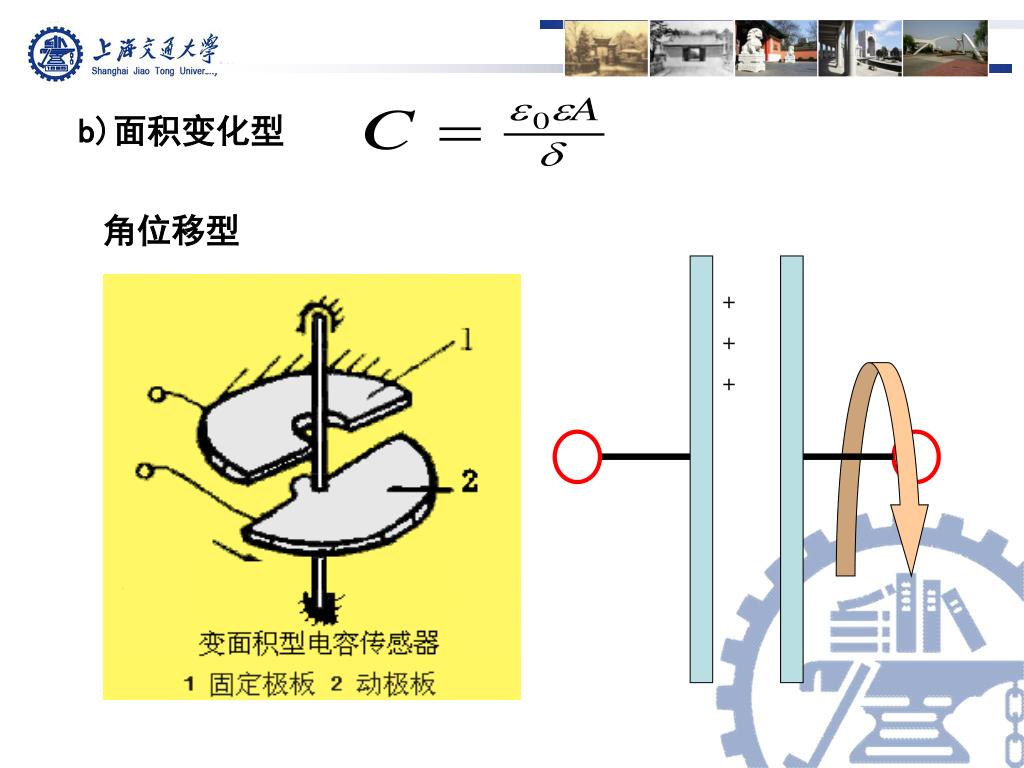

  45. 角位移型 + + + b)面积变化型

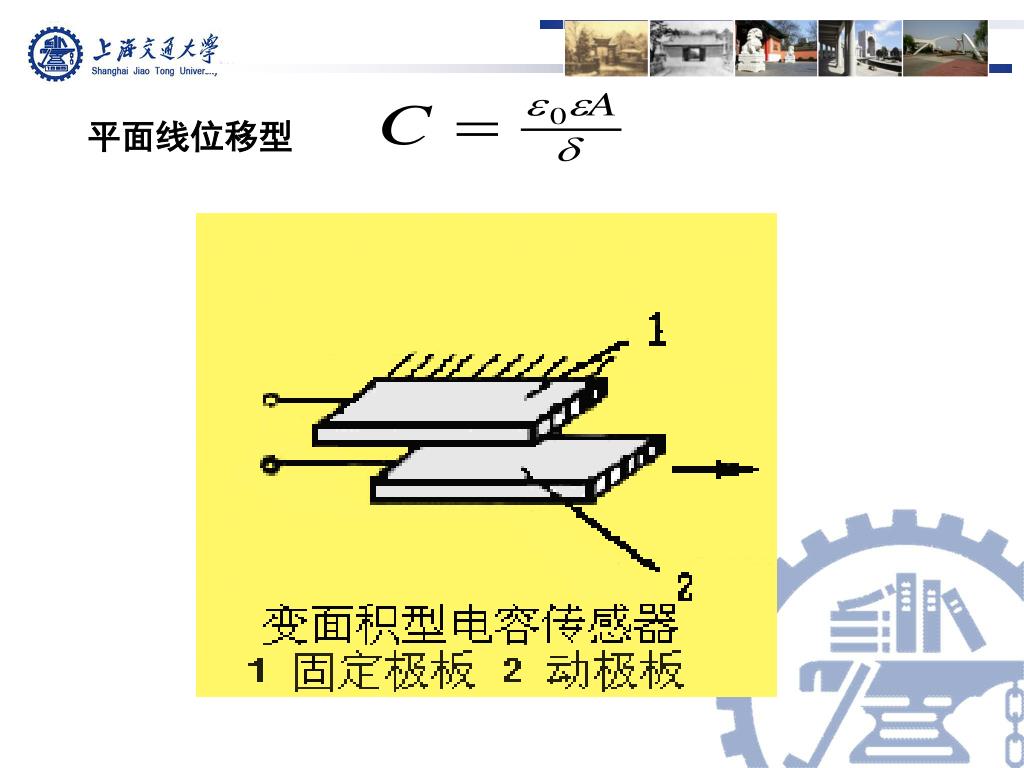

  46. 平面线位移型
