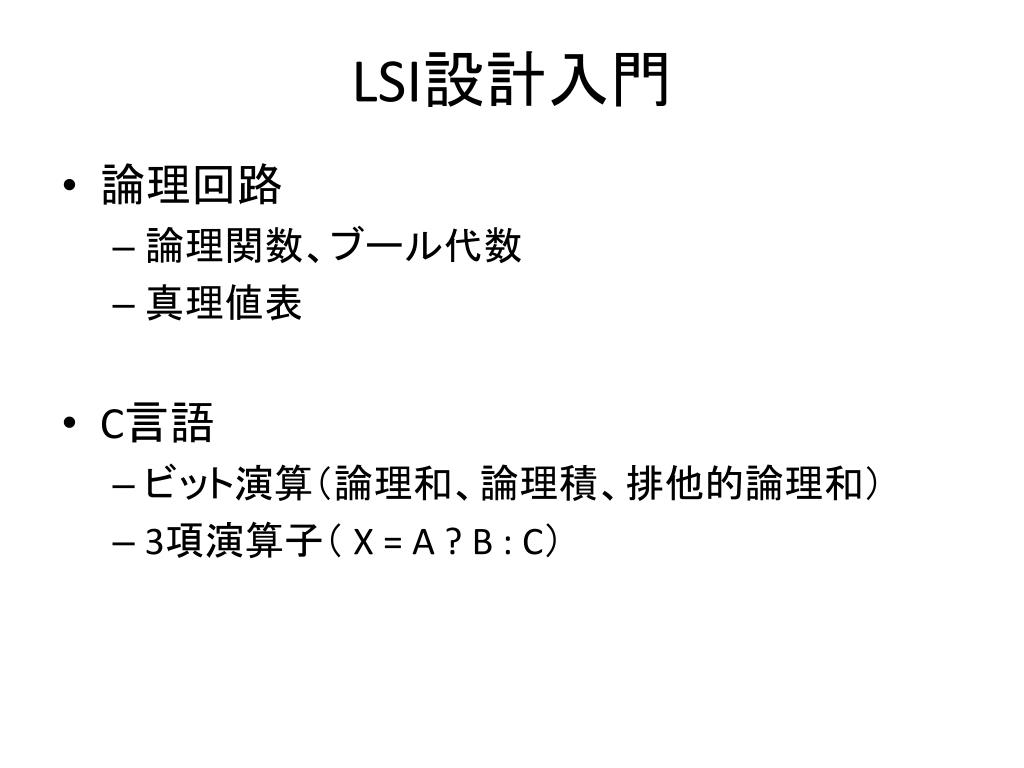

LSI設計入門 • 論理回路 • 論理関数、ブール代数 • 真理値表 • C言語 • ビット演算(論理和、論理積、排他的論理和) • 3項演算子( X = A ? B : C)
プロジェクト実習LSIの設計と実現 順序回路の設計

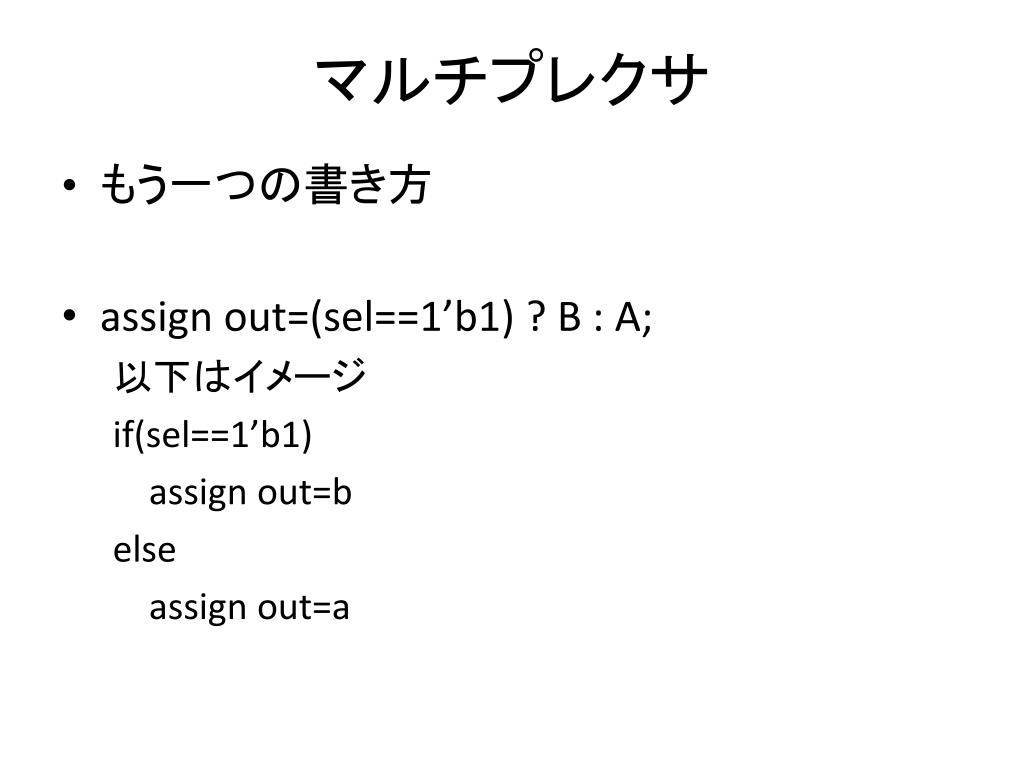

マルチプレクサ • もう一つの書き方 • assign out=(sel==1’b1) ? B : A; 以下はイメージ if(sel==1’b1) assign out=b else assign out=a

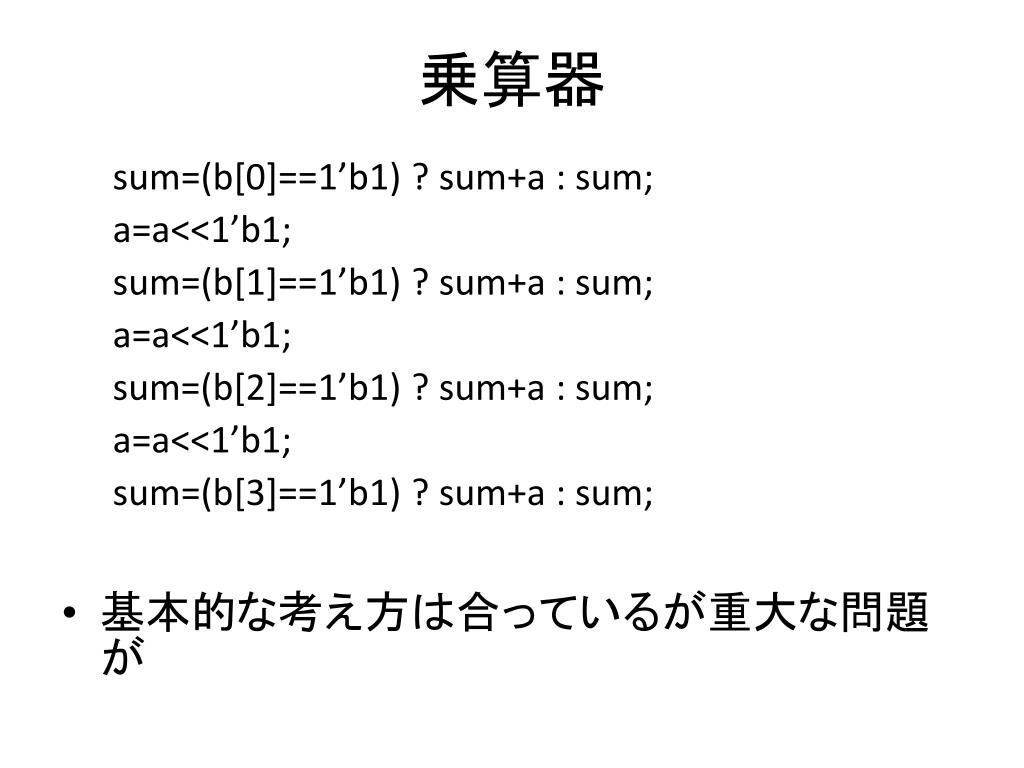

乗算器 sum=(b[0]==1’b1) ? sum+a : sum; a=a<<1’b1; sum=(b[1]==1’b1) ? sum+a : sum; a=a<<1’b1; sum=(b[2]==1’b1) ? sum+a : sum; a=a<<1’b1; sum=(b[3]==1’b1) ? sum+a : sum; • 基本的な考え方は合っているが重大な問題が

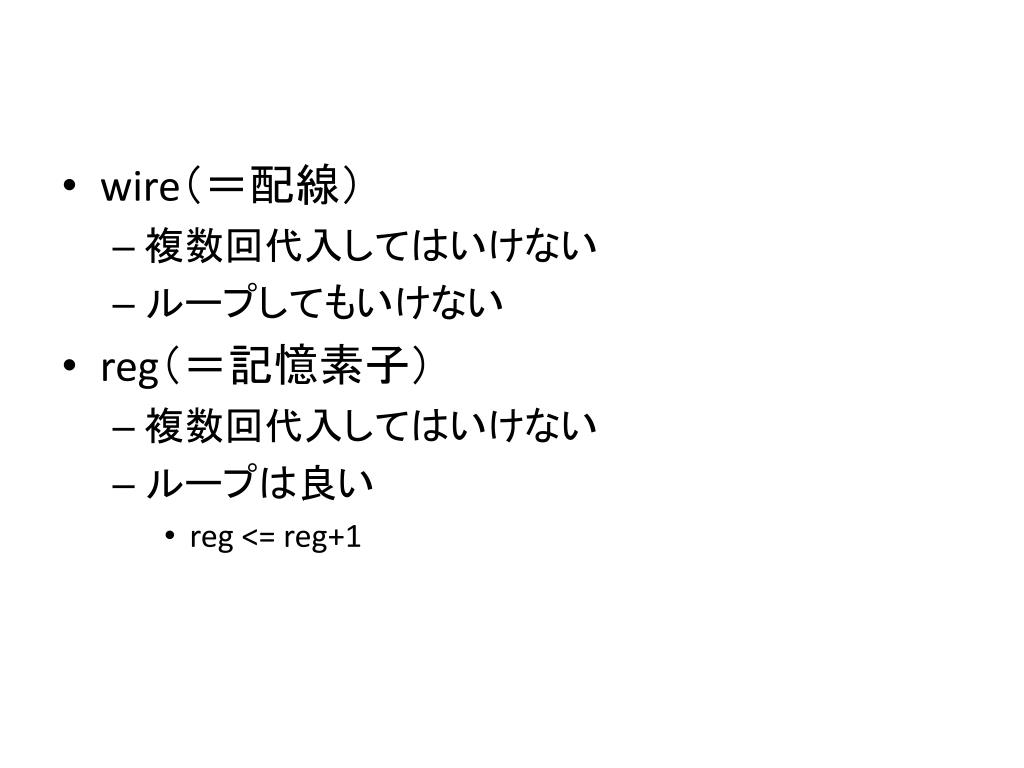

wire(=配線) • 複数回代入してはいけない • ループしてもいけない • reg(=記憶素子) • 複数回代入してはいけない • ループは良い • reg <= reg+1

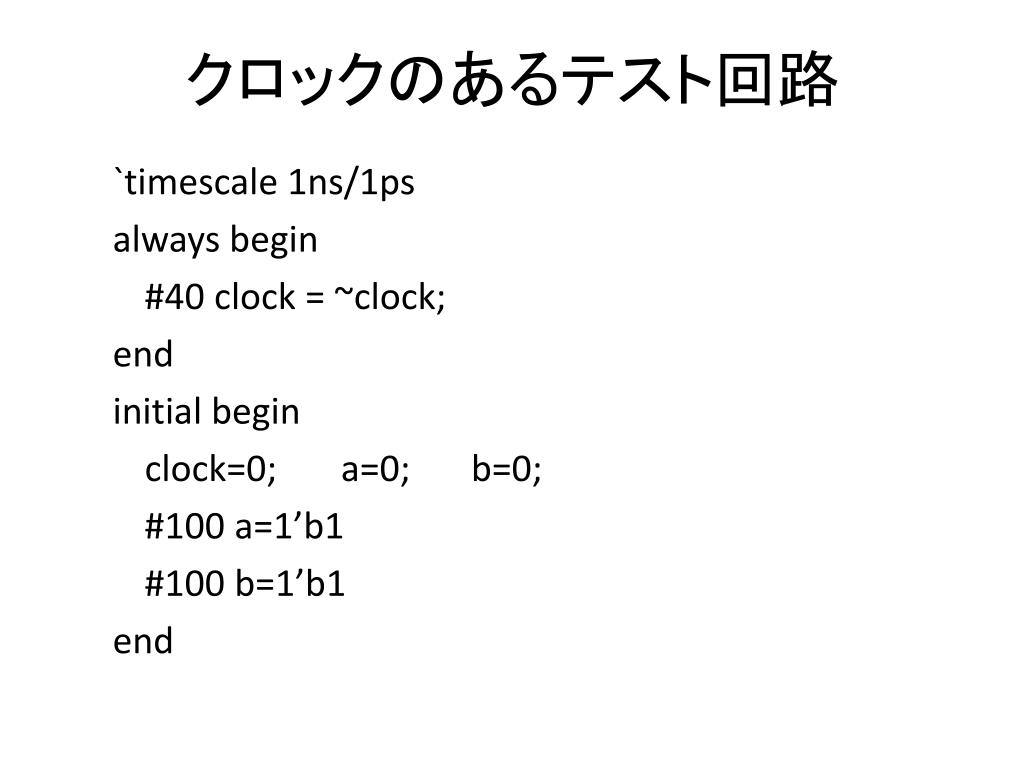

クロックのあるテスト回路 `timescale 1ns/1ps always begin #40 clock = ~clock; end initial begin clock=0; a=0; b=0; #100 a=1’b1 #100 b=1’b1 end

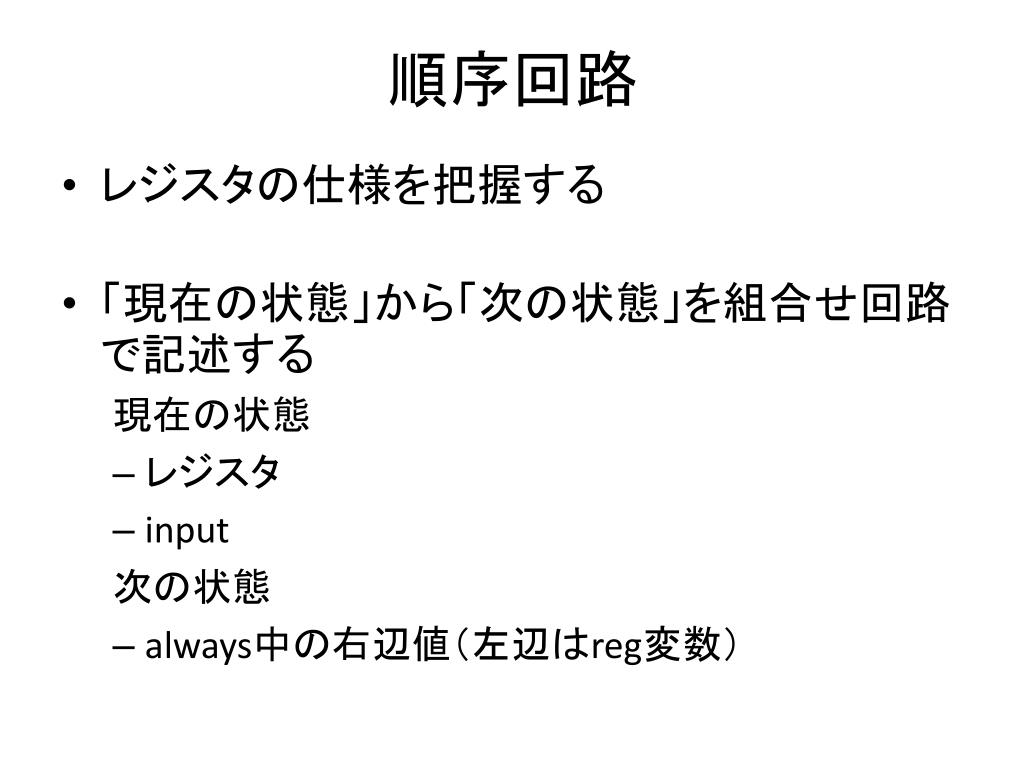

順序回路 • レジスタの仕様を把握する • 「現在の状態」から「次の状態」を組合せ回路で記述する 現在の状態 • レジスタ • input 次の状態 • always中の右辺値(左辺はreg変数)

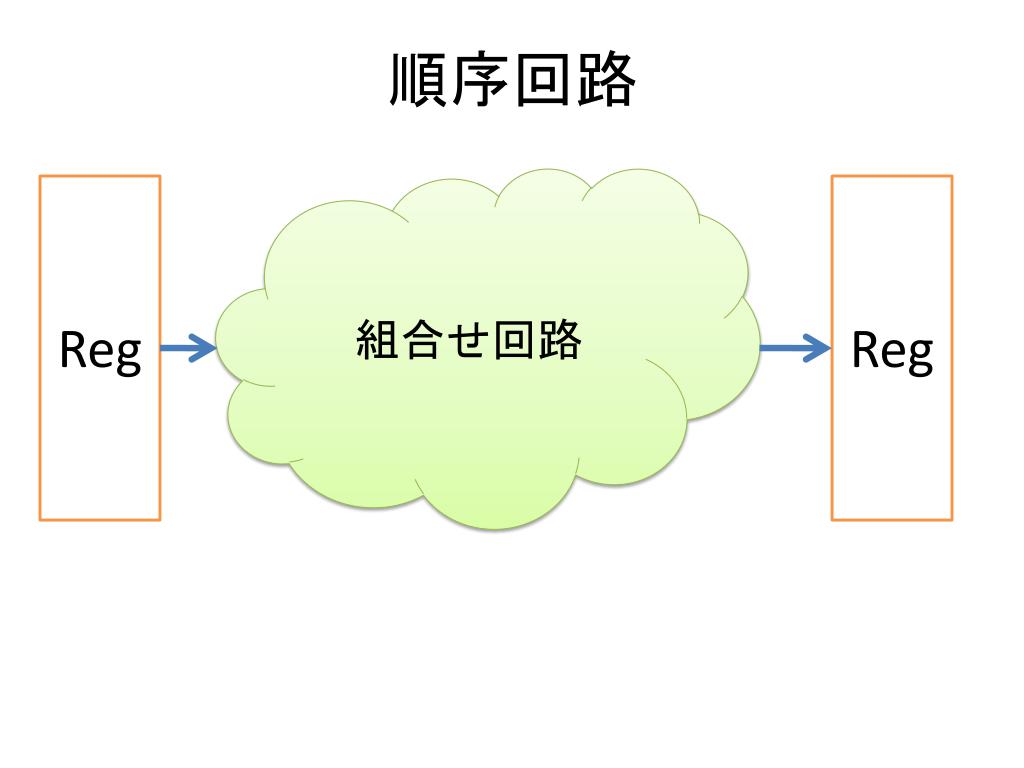

順序回路 組合せ回路 Reg Reg

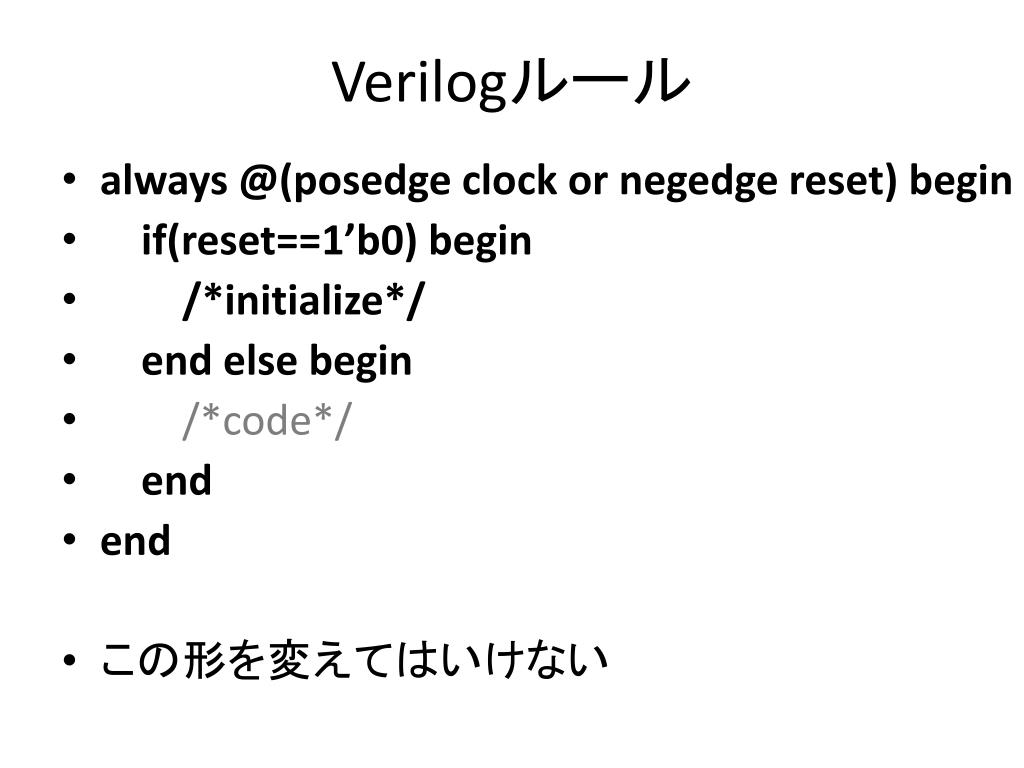

Verilogルール • always @(posedge clock or negedge reset) begin • if(reset==1’b0) begin • /*initialize*/ • end else begin • /*code*/ • end • end • この形を変えてはいけない

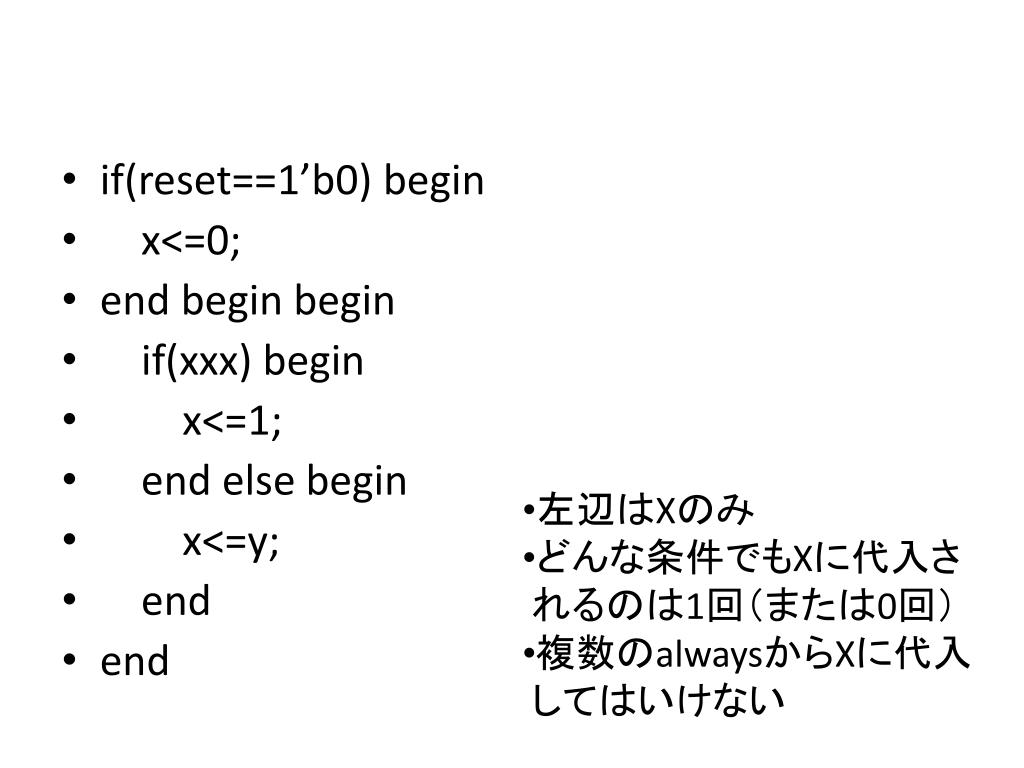

if(reset==1’b0) begin • x<=0; • end begin begin • if(xxx) begin • x<=1; • end else begin • x<=y; • end • end • 左辺はXのみ • どんな条件でもXに代入されるのは1回(または0回) • 複数のalwaysからXに代入してはいけない

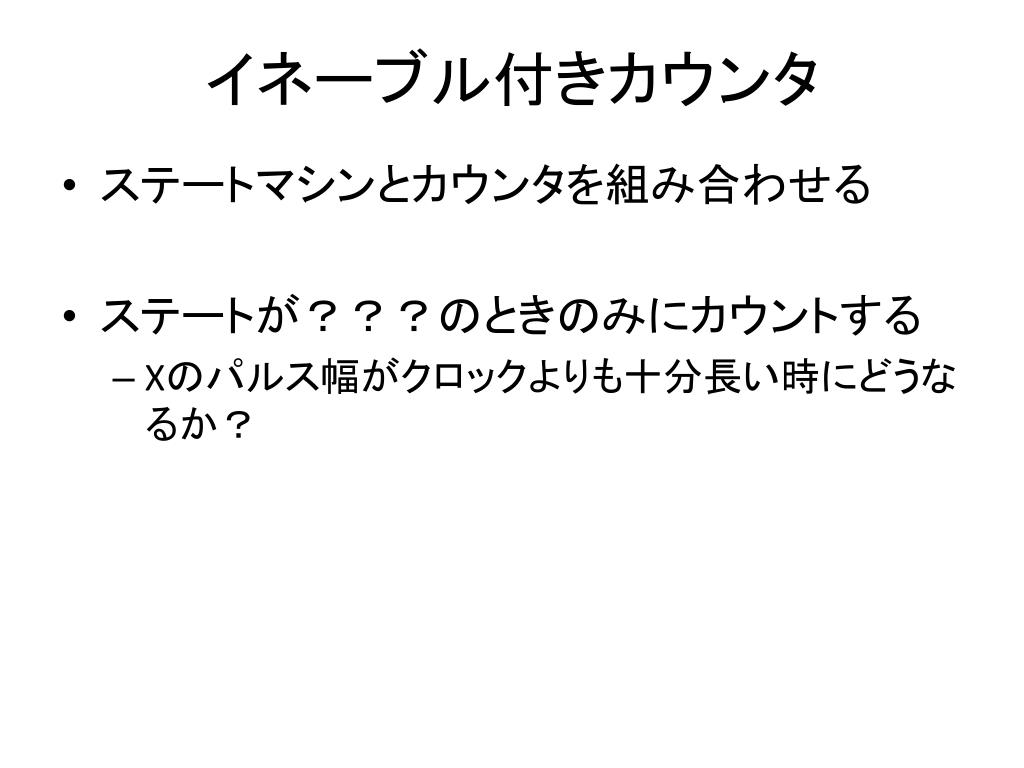

イネーブル付きカウンタ • ステートマシンとカウンタを組み合わせる • ステートが???のときのみにカウントする • Xのパルス幅がクロックよりも十分長い時にどうなるか?

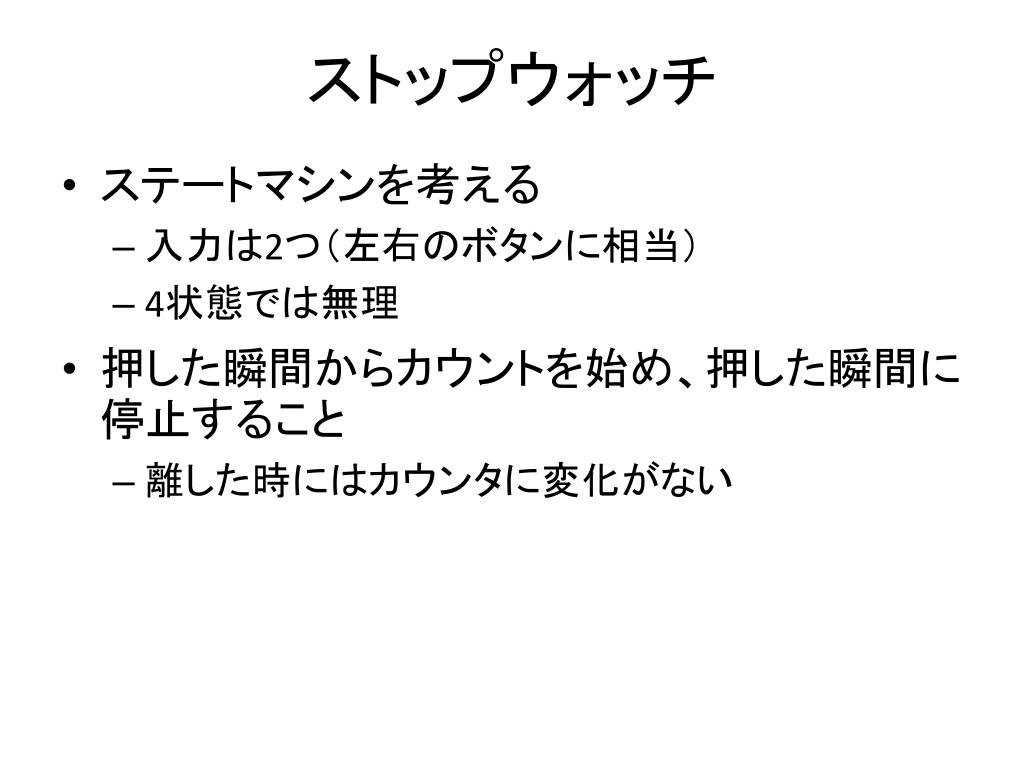

ストップウォッチ • ステートマシンを考える • 入力は2つ(左右のボタンに相当) • 4状態では無理 • 押した瞬間からカウントを始め、押した瞬間に停止すること • 離した時にはカウンタに変化がない

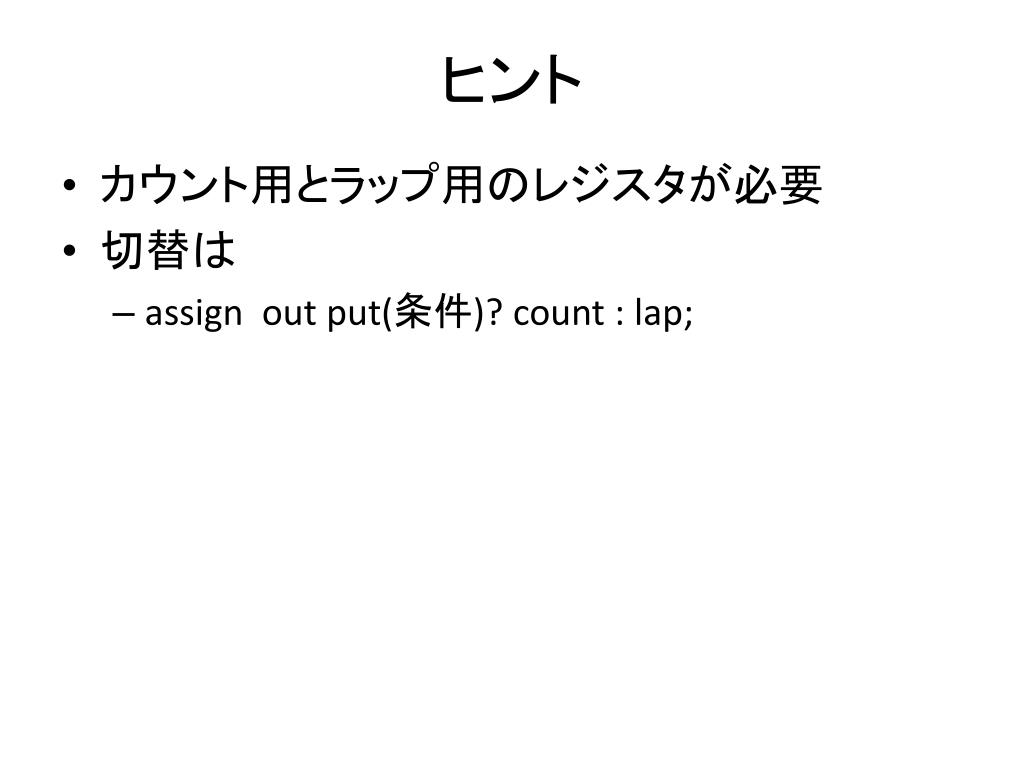

ヒント • カウント用とラップ用のレジスタが必要 • 切替は • assign out put(条件)? count : lap;
