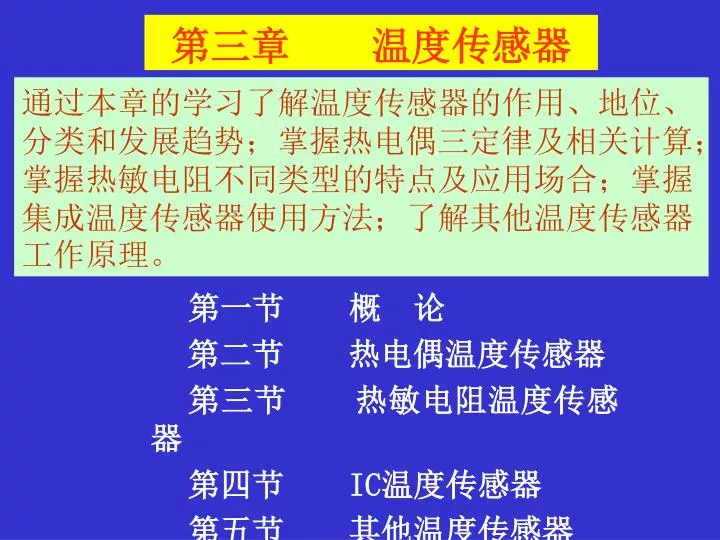

第三章温度传感器 通过本章的学习了解温度传感器的作用、地位、分类和发展趋势；掌握热电偶三定律及相关计算；掌握热敏电阻不同类型的特点及应用场合；掌握集成温度传感器使用方法；了解其他温度传感器工作原理。第一节概论第二节热电偶温度传感器第三节热敏电阻温度传感器第四节 IC温度传感器第五节其他温度传感器

第一节概论 温度是反映物体冷热状态的物理参数。 • 温度是与人类生活息息相关的物理量。 • 在2000多年前，就开始为检测温度进行了各种努力，并开始使用温度传感器检测温度。 • 人类社会中，工业、农业、商业、科研、国防、医学及环保等部门都与温度有着密切的关系。 • 工业生产自动化流程,温度测量点要占全部测量点的一半左右。因此，人类离不开温度，当然也离不开温度传感器。温度传感器是实现温度检测和控制的重要器件。在种类繁多的传感器中，温度传感器是应用最广泛、发展最快的传感器之一。

一、温度的基本概念 热平衡：温度是描述热平衡系统冷热程度的物理量。分子物理学：温度反映了物体内部分子无规则运动的剧烈程度。能量：温度是描述系统不同自由度间能量分配状况的物理量。表示温度大小的尺度是温度的标尺，简称温标。 • 热力学温标 • 国际实用温标 • 摄氏温标 • 华氏温标

1．热力学温标 1848年威廉·汤姆首先提出以热力学第二定律为基础，建立温度仅与热量有关，而与物质无关的热力学温标。因是开尔文总结出来的，故又称开尔文温标，用符号K表示。它是国际基本单位制之一。根据热力学中的卡诺定理，如果在温度T1的热源与温度为T2的冷源之间实现了卡诺循环，则存在下列关系式 Q1——热源给予热机的传热量 Q2——热机传给冷源的传热量如果在式中再规定一个条件,就可以通过卡诺循环中的传热量来完全地确定温标。1954年，国际计量会议选定水的三相点为273.16，并以它的1/273.16定为一度，这样热力学温标就完全确定了，即T=273.16(Q1/Q2)。

2．国际实用温标 为解决国际上温度标准的同意及实用问题，国际上协商决定，建立一种既能体现热力学温度（即能保证一定的准确度），又使用方便、容易实现的温标，即国际实用温标International Practical Temperature Scale of 1968(简称IPTS-68)，又称国际温标。 1968年国际实用温标规定热力学温度是基本温度，用t表示，其单位是开尔文，符号为K。1K定义为水三相点热力学温度的1/273.16，水的三相点是指纯水在固态、液态及气态三项平衡时的温度，热力学温标规定三相点温度为273.16 K，这是建立温标的惟一基准点。注意：摄氏温度的分度值与开氏温度分度值相同，即温度间隔1K=1℃。T0是在标准大气压下冰的融化温度， T0 = 273.15 K。水的三相点温度比冰点高出0.01 K。

平衡状态 温度国际实用温标（IPTS-68）的固定点 T68/K T68/℃ 物质氢沸点25/76atm 沸点沸点 13.81 7.042 20.8 27.102 -259.31 -256.108 -252.87 -246.048 三相点氧三相点沸点 54.361 90.188 -218.798 -182.962 水三相点沸点 273.16 373.15 0.01 100.0 锌凝固点 692.73 419.58 银凝固点 1235.08 961.93 金凝固点 1337.58 1064.43

四个温度段：规定各温度段所使用的标准仪器 ①低温铂电阻温度计（13.81K—273.15K）； ②铂电阻温度计（273.15K—903.89K）； ③铂铑-铂热电偶温度计（903.89K—1337.58K）； ④光测温度计（1337.58K以上）。国际实用开尔文温度与国际实用摄氏温度分别用符号T68和t68来区别（一般简写为T与t）。

3．摄氏温标 是工程上最通用的温度标尺。摄氏温标是在标准大气压(即101325Pa)下将水的冰点与沸点中间划分一百个等份，每一等份称为摄氏一度(摄氏度，℃)，一般用小写字母t表示。与热力学温标单位开尔文并用。摄氏温标与国际实用温标温度之间的关系如下： t=T-273.15℃ T=t+273.15K 4．华氏温标目前已用得较少，它规定在标准大气压下冰的融点为32华氏度，水的沸点为212华氏度，中间等分为180份，每一等份称为华氏一度，符号用℉，它和摄氏温度的关系如下： n= 5/9 (m-32) ℃ m=1.8n+32 ℉

二、温度传感器的特点与分类 1温度传感器的物理原理(11) • 随物体的热膨胀相对变化而引起的体积变化； • 蒸气压的温度变化； • 电极的温度变化 • 热电偶产生的电动势； • 光电效应 • 热电效应 • 介电常数、导磁率的温度变化； • 物质的变色、融解； • 强性振动温度变化； • 热放射； • 热噪声。

2.温度传感器应满足的条件 • 特性与温度之间的关系要适中，并容易检测和处理，且随温度呈线性变化； • 除温度以外，特性对其它物理量的灵敏度要低； • 特性随时间变化要小； • 重复性好，没有滞后和老化； • 灵敏度高，坚固耐用，体积小，对检测对象的影响要小； • 机械性能好，耐化学腐蚀，耐热性能好； • 能大批量生产，价格便宜； • 无危险性，无公害等。

3. 温度传感器的种类及特点 • 接触式温度传感器 • 非接触式温度传感器接触式温度传感器的特点：传感器直接与被测物体接触进行温度测量，由于被测物体的热量传递给传感器，降低了被测物体温度，特别是被测物体热容量较小时，测量精度较低。因此采用这种方式要测得物体的真实温度的前提条件是被测物体的热容量要足够大。非接触式温度传感器主要是利用被测物体热辐射而发出红外线，从而测量物体的温度，可进行遥测。其制造成本较高，测量精度却较低。优点是：不从被测物体上吸收热量；不会干扰被测对象的温度场；连续测量不会产生消耗；反应快等。

1.气体温度计 2. 玻璃制水银温度计 3.玻璃制有机液体温度计 4.双金属温度计 5.液体压力温度计 6. 气体压力温度计体积热膨胀物理现象电阻变化铂测温电阻、热敏电阻热电偶温差电现象 1．热铁氧体 2． Fe-Ni-Cu合金导磁率变化 BaSrTiO3陶瓷电容变化种类压电效应石英晶体振动器超声波传播速度变化超声波温度计物质颜色示温涂料液晶 P–N结电动势半导体二极管晶体管特性变化晶体管半导体集成电路温度传感器可控硅动作特性变化可控硅热、光辐射辐射温度传感器光学高温计

特征 分类传感器名称超高温用传感器光学高温计、辐射传感器 1500℃以上测温范围高温用传感器光学高温计、辐射传感器、热电偶 1000～1500℃ 中高温用传感器光学高温计、辐射传感器、热电偶 500～1000℃ 中温用传感器 0～500℃ 见表下内容低温用传感器晶体管、热敏电阻、压力式玻璃温度计 -250～0℃ 极低温用传感器 -270～-250℃ BaSrTiO3陶瓷热电偶、测温电阻器、热敏电阻、感温铁氧体、石英晶体振动器、双金属温度计、压力式温度计、玻璃制温度计、辐射传感器、晶体管、二极管、半导体集成电路传感器、可控硅温度传感器分类(1)

分类 特征传感器名称测温电阻器、晶体管、热电偶半导体集成电路传感器、可控硅、石英晶体振动器、压力式温度计、玻璃制温度计测温特性测温范围宽、输出小线性型测温范围窄、输出大指数型函数热敏电阻特定温度、输出大开关型特性感温铁氧体、双金属温度计温度传感器分类(2)

特征 传感器名称分类铂测温电阻、石英晶体振动器、玻璃制温度计、气体温度计、光学高温计测定精度 ±0.1～±0.5℃ 温度标准用测定精度测定精度 ±0.5～±5℃ 绝对值测定用热电偶、测温电阻器、热敏电阻、双金属温度计、压力式温度计、玻璃制温度计、辐射传感器、晶体管、二极管、半导体集成电路传感器、可控硅管理温度测定用相对值±1～±5℃ 温度传感器分类(3)

此外，还有微波测温温度传感器、噪声测温温度传感器、温度图测温温度传感器、热流计、射流测温计、核磁共振测温计、穆斯保尔效应测温计、约瑟夫逊效应测温计、低温超导转换测温计、光纤温度传感器等。这些温度传感器有的已获得应用，有的尚在研制中。此外，还有微波测温温度传感器、噪声测温温度传感器、温度图测温温度传感器、热流计、射流测温计、核磁共振测温计、穆斯保尔效应测温计、约瑟夫逊效应测温计、低温超导转换测温计、光纤温度传感器等。这些温度传感器有的已获得应用，有的尚在研制中。

三、温度传感器的发展概况 公元1600年，伽里略研制出气体温度计。一百年后，研制成酒精温度计和水银温度计。随着现代工业技术发展的需要，相继研制出金属丝电阻、温差电动式元件、双金属式温度传感器。1950年以后，相继研制成半导体热敏电阻器。最近，随着原材料、加工技术的飞速发展、又陆续研制出各种类型的温度传感器。接触式温度传感器非接触式温度传感器

（－）接触式温度传感器 1．常用热电阻范围：-260～＋850℃；精度：0.001℃。改进后可连续工作2000h，失效率小于1％，使用期为10年。 2．管缆热电阻测温范围为-20～＋500℃，最高上限为1000℃，精度为0.5级。 3．陶瓷热电阻测量范围为–200～+500℃，精度为0.3、0.15级。 4．超低温热电阻两种碳电阻，可分别测量–268.8～253℃-272.9～272.99℃的温度。 5．热敏电阻器适于在高灵敏度的微小温度测量场合使用。经济性好、价格便宜。

（二）非接触式温度传感器 l．辐射高温计用来测量 1000℃以上高温。分四种：光学高温计、比色高温计、辐射高温计和光电高温计。 2．光谱高温计前苏联研制的YCI—I型自动测温通用光谱高温计,其测量范围为400～6000℃,它是采用电子化自动跟踪系统,保证有足够准确的精度进行自动测量。 3．超声波温度传感器特点是响应快(约为10ms左右)，方向性强。目前国外有可测到5000℉的产品。 4．激光温度传感器适用于远程和特殊环境下的温度测量。如NBS公司用氦氖激光源的激光做光反射计可测很高的温度，精度为1％。美国麻省理工学院正在研制一种激光温度计，最高温度可达8000℃，专门用于核聚变研究。瑞士Browa Borer研究中心用激光温度传感器可测几千开(K)的高温。

（三）温度传感器的主要发展方向 1．超高温与超低温传感器，如+3000℃以上和–250℃以下的温度传感器。 2．提高温度传感器的精度和可靠性。 3．研制家用电器、汽车及农畜业所需要的价廉的温度传感器。 4．发展新型产品，扩展和完善管缆热电偶与热敏电阻；发展薄膜热电偶；研究节省镍材和贵金属以及厚膜铂的热电阻；研制系列晶体管测温元件、快速高灵敏CA型热电偶以及各类非接触式温度传感器。 5．发展适应特殊测温要求的温度传感器。 6．发展数字化、集成化和自动化的温度传感器。

第二节热电偶温度传感器 温差热电偶（简称热电偶）是目前温度测量中使用最普遍的传感元件之一。它除具有结构简单，测量范围宽、准确度高、热惯性小，输出信号为电信号便于远传或信号转换等优点外，还能用来测量流体的温度、测量固体以及固体壁面的温度。微型热电偶还可用于快速及动态温度的测量。 ★热电偶的工作原理 ★热电偶回路的性质 ★热电偶的常用材料与结构 ★冷端处理及补偿 ★热电偶的选择、安装使用和校验

A T0 T B 热电偶原理图一、热电偶的工作原理两种不同的导体或半导体A和B组合成如图所示闭合回路，若导体A和B的连接处温度不同（设T＞T0），则在此闭合回路中就有电流产生，也就是说回路中有电动势存在，这种现象叫做热电效应。这种现象早在1821年首先由西拜克（See－back）发现,所以又称西拜克效应。回路中所产生的电动势，叫热电势。热电势由两部分组成，即温差电势和接触电势。热端冷端

A B - + eAB(T) T 接触电势原理图 1. 接触电势 eAB(T)——导体A、B结点在温度T 时形成的接触电动势； e——单位电荷， e =1.6×10-19C； k——波尔兹曼常数， k =1.38×10-23 J/K； NA、NB——导体A、B在温度为T 时的电子密度。接触电势的大小与温度高低及导体中的电子密度有关。

2. 温差电势 To eA(T,To) A T 温差电势原理图 eA(T，T0)——导体A两端温度为T、T0时形成的温差电动势； T，T0——高低端的绝对温度； σA——汤姆逊系数，表示导体A两端的温度差为1℃时所产生的温差电动势，例如在0℃时，铜的σ =2μV/℃。

3. 回路总电势 由导体材料A、B组成的闭合回路，其接点温度分别为T、T0,如果T＞T0，则必存在着两个接触电势和两个温差电势，回路总电势： NAT、NAT0——导体A在结点温度为T和T0时的电子密度； NBT、NBT0——导体B在结点温度为T和T0时的电子密度； σA、 σB——导体A和B的汤姆逊系数。 eA(T,T0) A eAB(T0) eAB(T) T T0 B eB(T,T0)

根据电磁场理论得 由于NA、NB是温度的单值函数 EAB(T,T0)=EAB(T )-EAB(T0 )=f(T )-C=g(T ) 在工程应用中，常用实验的方法得出温度与热电势的关系并做成表格，以供备查。由公式可得： EAB(T, T0)= EAB(T)-EAB(T0) = EAB(T)-EAB(0)-[EAB(T)-EAB(T0)] = EAB(T，0)-EAB(T0，0) 热电偶的热电势，等于两端温度分别为T 和零度以及T0和零度的热电势之差。结论(4点)：

热电偶回路热电势只与组成热电偶的材料及两端温度有关；与热电偶的长度、粗细无关。热电偶回路热电势只与组成热电偶的材料及两端温度有关；与热电偶的长度、粗细无关。只有用不同性质的导体(或半导体)才能组合成热电偶；相同材料不会产生热电势，因为当A、B两种导体是同一种材料时，ln(NA/NB)=0，也即EAB(T，T0)=0。只有当热电偶两端温度不同,热电偶的两导体材料不同时才能有热电势产生。导体材料确定后，热电势的大小只与热电偶两端的温度有关。如果使EAB(T0)=常数，则回路热电势EAB(T，T0)就只与温度T有关，而且是T的单值函数，这就是利用热电偶测温的原理。

对于有几种不同材料串联组成的闭合回路，接点温度分别为T1、T2 、…、Tn，冷端温度为零度的热电势。其热电势为 E= EAB（T1）+ EBC（T2）+…+ENA（Tn）二、热电偶回路的性质 1. 均质导体定律由一种均质导体组成的闭合回路，不论其导体是否存在温度梯度，回路中没有电流(即不产生电动势)；反之，如果有电流流动，此材料则一定是非均质的，即热电偶必须采用两种不同材料作为电极。

T A T C B T 2. 中间导体定律一个由几种不同导体材料连接成的闭合回路，只要它们彼此连接的接点温度相同，则此回路各接点产生的热电势的代数和为零。如图，由A、B、C三种材料组成的闭合回路，则 E总=EAB（T）+EBC（T）+ECA（T）= 0 三种不同导体组成的热电偶回路

两点结论： l）将第三种材料C接入由A、B组成的热电偶回路，如图，则图a中的A、C接点2与C、A的接点3，均处于相同温度T0之中，此回路的总电势不变，即同理，图b中C、A接点2与C、B的接点3，同处于温度T0之中，此回路的电势也为： EAB(T1,T2)=EAB(T1)-EAB（T2） EAB（T1, T2）=EAB（T1）-EAB（T2） 3 2 C A A a T0 T0 T2 EAB a (a) T1 B 第三种材料接入热电偶回路图 T0 2 A (b) T2 C T1 EAB 3 T0 B

根据上述原理，可以在热电偶回路中接入电位计E，只要保证电位计与连接热电偶处的接点温度相等，就不会影响回路中原来的热电势，接入的方式见下图所示。根据上述原理，可以在热电偶回路中接入电位计E，只要保证电位计与连接热电偶处的接点温度相等，就不会影响回路中原来的热电势，接入的方式见下图所示。 E E T0 T1 T0 T0 T1 T T 电位计接入热电偶回路

2）如果任意两种导体材料的热电势是已知的，它们的冷端和热端的温度又分别相等，如图所示，它们相互间热电势的关系为：2）如果任意两种导体材料的热电势是已知的，它们的冷端和热端的温度又分别相等，如图所示，它们相互间热电势的关系为： EAB（T, T0）= EAC（T, T0）+ ECB（T, T0） A EAC(T,T0) T T0 C C T ECB(T,T0) T0 B B EBA(T,T0) T T0 A

A A T1 T2 T3 B B A B 3. 中间温度定律如果不同的两种导体材料组成热电偶回路,其接点温度分别为T1、T2(如图所示)时,则其热电势为EAB(T1, T2)；当接点温度为T2、T3时，其热电势为EAB(T2, T3)；当接点温度为T1、T3时，其热电势为EAB(T1, T3)，则 EAB（T1, T3）=EAB（T1, T2）+EAB（T2, T3）

对于冷端温度不是零度时，热电偶如何分度表的问题提供了依据。如当T2=0℃时，则：对于冷端温度不是零度时，热电偶如何分度表的问题提供了依据。如当T2=0℃时，则： EAB（T1,T3）=EAB（T1, 0）+EA B（0, T3） =EAB（T1, 0）-EAB（T3, 0）=EAB（T1）-EAB（T3）说明：当在原来热电偶回路中分别引入与导体材料A、B同样热电特性的材料A′、B′(如图)即引入所谓补偿导线时，当EAA΄(T2)=EBB΄(T2)，则回路总电动势为 EAB=EAB(T1)–EAB(T0) 只要T1、T0不变，接入AˊBˊ后不管接点温度T2如何变化，都不影响总热电势。这便是引入补偿导线原理。 T0 T2 A’ A 热电偶补偿导线接线图 T1 E B T2 T0 B’

三、热电偶的常用材料与结构 • 热电偶材料应满足： • 物理性能稳定，热电特性不随时间改变； • 化学性能稳定，以保证在不同介质中测量时不被腐蚀； • 热电势高，导电率高，且电阻温度系数小； • 便于制造； • 复现性好，便于成批生产。

（一）热电偶常用材料 • 1．铂—铂铑热电偶(S型)分度号LB—3 • 工业用热电偶丝：Φ0.5mm，实验室用可更细些。 • 正极：铂铑合金丝,用90％铂和10％铑(重量比)冶炼而成。 • 负极：铂丝。 • 测量温度：长期：1300℃、短期：1600℃。 • 特点： • 材料性能稳定，测量准确度较高；可做成标准热电偶 • 或基准热电偶。用途：实验室或校验其它热电偶。 • 测量温度较高，一般用来测量1000℃以上高温。 • 在高温还原性气体中（如气体中含Co、H2等）易被侵 • 蚀，需要用保护套管。 • 材料属贵金属，成本较高。 • 热电势较弱。

2．镍铬—镍硅(镍铝)热电偶(K型) 分度号EU—2 • 工业用热电偶丝： Φ1.2~2.5mm，实验室用可细些。 • 正极：镍铬合金(用88.4～89.7％镍、9～10％铬，0.6％硅，0.3％锰，0.4～0.7％钴冶炼而成)。 • 负极：镍硅合金(用95.7～97％镍,2～3％硅,0.4～0.7％钴冶炼而成)。 • 测量温度：长期1000℃，短期1300℃。 • 特点： • 价格比较便宜，在工业上广泛应用。 • 高温下抗氧化能力强，在还原性气体和含有SO2， H2S等气体中易被侵蚀。 • 复现性好，热电势大，但精度不如WRLB。

3．镍铬—考铜热电偶(E型)分度号为EA—2 • 工业用热电偶丝:Ф1.2～2mm，实验室用可更细些。 • 正极：镍铬合金 • 负极：考铜合金（用56％铜，44％镍冶炼而成）。 • 测量温度：长期600℃，短期800℃。 • 特点： • 价格比较便宜，工业上广泛应用。 • 在常用热电偶中它产生的热电势最大。 • 气体硫化物对热电偶有腐蚀作用。考铜易氧化变质，适于在还原性或中性介质中使用。

4．铂铑30—铂铑6热电偶(B型)分度号为LL—2 • 正极：铂铑合金（用70％铂，30％铑冶炼而成）。 • 负极：铂铑合金（用94％铂，6％铑冶炼而成）。 • 测量温度：长期可到1600℃，短期可达1800℃。 • 特点： • 材料性能稳定，测量精度高。 • 还原性气体中易被侵蚀。 • 低温热电势极小，冷端温度在50℃以下可不加补偿。 • 成本高。

几种持殊用途的热电偶 （1）铱和铱合金热电偶如铱50铑—铱10钌热电偶它能在氧化气氛中测量高达2100℃的高温。（2）钨铼热电偶是60年代发展起来的，是目前一种较好的高温热电偶，可使用在真空惰性气体介质或氢气介质中，但高温抗氧能力差。国产钨铼-钨铼20热电偶使用温度范围300～2000℃分度精度为1％。（3）金铁—镍铬热电偶主要用在低温测量，可在2～273K范围内使用，灵敏度约为10μV／℃。（4）钯—铂铱15热电偶是一种高输出性能的热电偶，在1398℃时的热电势为47.255mV，比铂—铂铑10热电偶在同样温度下的热电势高出3倍，因而可配用灵敏度较低的指示仪表，常应用于航空工业。

（5）铁—康铜热电偶，分度号TK 灵敏度高，约为53μV/℃，线性度好，价格便宜，可在800℃以下的还原介质中使用。主要缺点是铁极易氧化，采用发蓝处理后可提高抗锈蚀能力。（6）铜—康铜热电偶，分度号MK 热电偶的热电势略高于镍铬-镍硅热电偶，约为43μV/℃。复现性好，稳定性好，精度高，价格便宜。缺点是铜易氧化，广泛用于20K～473K的低温实验室测量中。

4 1 2 3 工业热电偶结构示意图 1－接线盒；2－保险套管3―绝缘套管4―热电偶丝（二）常用热电偶的结构类型 1．工业用热电偶下图为典型工业用热电偶结构示意图。它由热电偶丝、绝缘套管、保护套管以及接线盒等部分组成。实验室用时，也可不装保护套管，以减小热惯性。

(a) (b) (c) (d) 1 2 3 2．铠装式热电偶（又称套管式热电偶）断面如图所示。它是由热电偶丝、绝缘材料，金属套管三者拉细组合而成一体。又由于它的热端形状不同，可分为四种型式如图。优点是小型化（直径从12mm到0.25mm）、寿命、热惯性小，使用方便。测温范围在1100℃以下的有：镍铬—镍硅、镍铬—考铜铠装式热电偶。图3.2-12 铠装式热电偶断面结构示意图 1— 金属套管; 2—绝缘材料; 3—热电极 (a)—碰底型; (b)—不碰底型; (c)—露头型; (d)—帽型

3．快速反应薄膜热电偶 用真空蒸镀等方法使两种热电极材料蒸镀到绝缘板上而形成薄膜装热电偶。如图，其热接点极薄(0.01～0.lμm) 因此，特别适用于对壁面温度的快速测量。安装时,用粘结剂将它粘结在被测物体壁面上。目前我国试制的有铁—镍、铁—康铜和铜—康铜三种,尺寸为 60×6×0.2mm;绝缘基板用云母、陶瓷片、玻璃及酚醛塑料纸等；测温范围在300℃以下；反应时间仅为几ms。 4 1 2 3 快速反应薄膜热电偶 1—热电极; 2—热接点; 3—绝缘基板; 4—引出线

4．快速消耗微型热电偶 下图为一种测量钢水温度的热电偶。它是用直径为Φ0.05～0.lmm的铂铑10一铂铑30热电偶装在U型石英管中，再铸以高温绝缘水泥，外面再用保护钢帽所组成。这种热电偶使用一次就焚化，但它的优点是热惯性小，只要注意它的动态标定，测量精度可达土5～7℃。 7 6 8 9 10 11 5 1 2 4 3 快速消耗微型 1—刚帽； 2—石英； 3—纸环； 4—绝热泥；5—冷端； 6—棉花； 7—绝缘纸管； 8—补偿导线；9—套管； 10—塑料插座； 11—簧片与引出线

四、冷端处理及补偿 • 原因 • 热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定； • 热电偶分度表给出的热电势是以冷端温度0℃为依据，否则会产生误差。 • 方法 • 冰点槽法 • 计算修正法 • 补正系数法 • 零点迁移法 • 冷端补偿器法 • 软件处理法

四、冷端处理及补偿 1. 冰点槽法把热电偶的参比端置于冰水混合物容器里，使T0=0℃。这种办法仅限于科学实验中使用。为了避免冰水导电引起两个连接点短路，必须把连接点分别置于两个玻璃试管里，浸入同一冰点槽，使相互绝缘。 A A’ C T B’ C’ B 仪表补偿导线 mV 铜导线热电偶试管冰点槽 T0 冰水溶液

2. 计算修正法 用普通室温计算出参比端实际温度TH，利用公式计算例用铜-康铜热电偶测某一温度T，参比端在室温环境TH中，测得热电动势EAB(T，TH)=1.999mV，又用室温计测出TH=21℃,查此种热电偶的分度表可知，EAB(21,0)=0.832mV，故得 EAB(T，0)=EAB(T，21)+EAB(21，T0) =1.999+0.832 =2.831(mV) 再次查分度表，与2.831mV对应的热端温度T=68℃。 EAB(T,T0)=EAB(T,TH)+EAB(TH,T0) 注意:既不能只按1.999mV查表，认为T=49℃，也不能把49℃加上21℃，认为T=70℃。

3. 补正系数法 把参比端实际温度TH乘上系数k，加到由EAB(T，TH)查分度表所得的温度上，成为被测温度T。用公式表达即式中：T——为未知的被测温度； T′——为参比端在室温下热电偶电势与分度表上对应的某个温度； TH——室温； k——为补正系数，其它参数见下表。例用铂铑10－铂热电偶测温，已知冷端温度TH=35℃，这时热电动势为11.348mV．查S型热电偶的分度表，得出与此相应的温度T′=1150℃。再从下表中查出，对应于1150℃的补正系数k=0.53。于是，被测温度 T=1150+0.53×35=1168.3（℃）用这种办法稍稍简单一些，比计算修正法误差可能大一点，但误差不大于0.14％。 T＝T′＋k T H

热电偶补正系数 补正系数k 温度T´/℃ 铂铑10-铂(S) 镍铬-镍硅（K） 100 0.82 1.00 200 0.72 1.00 300 0.69 0.98 400 0.66 0.98 500 0.63 1.00 600 0.62 0.96 700 0.60 1.00 800 0.59 1.00 900 0.56 1.00 1000 0.55 1.07 1100 0.53 1.11 1200 0.53 1300 0.52 1400 0.52 1500 0.53 1600 0.53 — — — — —
