    Presentation Transcript

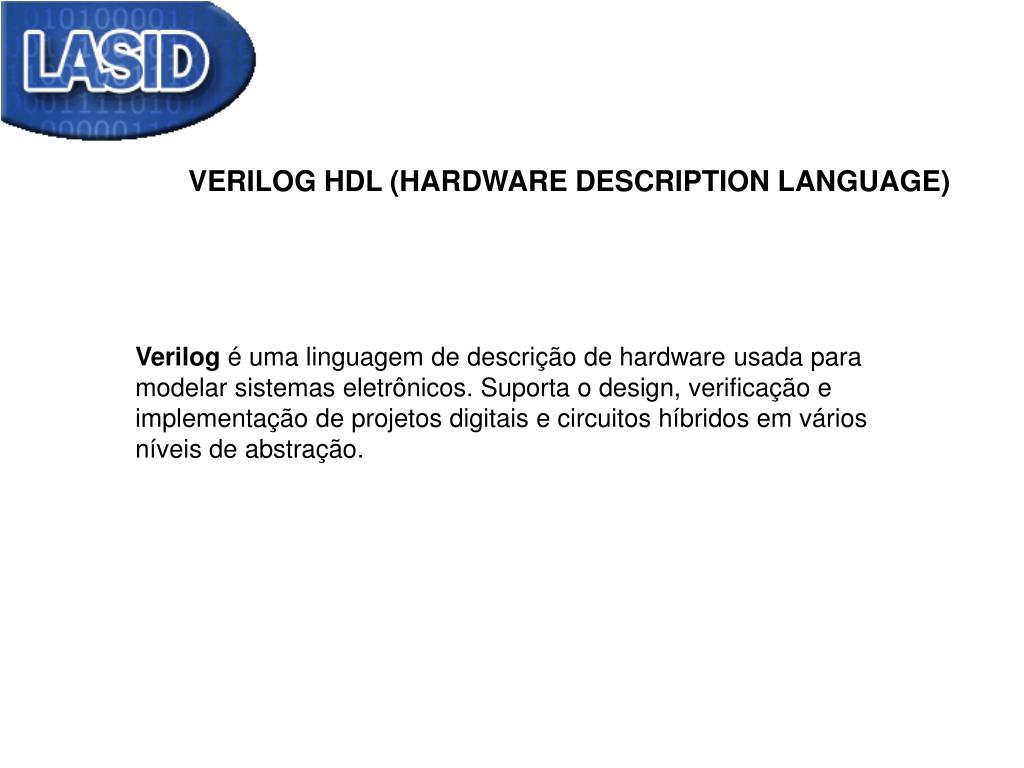

    1. VERILOG HDL (HARDWARE DESCRIPTION LANGUAGE) Verilog é uma linguagem de descrição de hardware usada para modelar sistemas eletrônicos. Suporta o design, verificação e implementação de projetos digitais e circuitos híbridos em vários níveis de abstração.

    2. VERILOG Aspectos básicos da linguagem • A unidade básica – o modulo (module) • Modulo (module) • Descreve a funcionalidade do circuito • Define terminais (pinos, portas) de entrada e saída

    3. VERILOG Aspectos básicos da linguagem Definição geral module module_name ( port_list ); declaração das portas; … declaração de variáveis; … descrição do comportamento do módulo endmodule

    4. VERILOG Aspectos básicos da linguagem Definição geral module module_name (declaração das portas ); … declaração de variáveis; … descrição do comportamento do módulo endmodule Exemplo 1 module meu_and (output reg C, input A, B); always @ (A, B) begin C = A & B; // & operador AND end endmodule Construção procedural

    5. VERILOG Aspectos básicos da linguagem Definição geral module module_name (declaração das portas ); … declaração de variáveis; … descrição do comportamento do módulo endmodule Exemplo 1 module meu_and (output reg C, input A, B); always @ (A, B) begin C = A & B; // & operador AND end endmodule Síntese Construção procedural

    6. VERILOG Aspectos básicos da linguagem Exemplo 2 module meu_and_or_not_nand_nor_xor_xnor (output reg C, D, E, F, G, H, I, input A, B); always @ (A, B) begin C = A & B; // & operador AND D = ! A; // ! operador NOT E = ~(A&B); // NAND F = A | B; // | operador OR G = ~(A | B); // NOR H = A ^ B; // ^ operador XOR I = ~(A ^ B); // XNOR end endmodule

    7. VERILOG Aspectos básicos da linguagem Síntese Exemplo 2 module meu_and_or_not_nand_nor_xor_xnor (output reg C, D, E, F, G, H, I, input A, B); always @ (A, B) begin C = A & B; // & operador AND D = ! A; // ! operador NOT E = ~(A&B); // NAND F = A | B; // | operador OR G = ~(A | B); // NOR H = A ^ B; // ^ operador XOR I = ~(A ^ B); // XNOR end endmodule

    8. VERILOG Aspectos básicos da linguagem Síntese Exemplo 2 module meu_and_or_not_nand_nor_xor_xnor (output reg C, D, E, F, G, H, I, input A, B); always @ (*) begin C = A & B; // & operador AND D = ! A; // ! operador NOT E = ~(A&B); // NAND F = A | B; // | operador OR G = ~(A | B); // NOR H = A ^ B; // ^ operador XOR I = ~(A ^ B); // XNOR end endmodule Substitui a lista de sensibilidade

    9. Projetar um circuito somador de dois números de 4 bits Somador A[4..1] S[4..1] B[4..1] Cout

    10. Somador Completo Exemplo: Tabela Verdade do Somador Completo S = A xor B xor Cin; // Soma Cout = (A.B) or (A .Cin) or (B.Cin); // Cout

    11. Somador Completo – Circuito Final

    12. Descrição do somador completo em VERILOG module soma1 (output reg S, Cout, input A, B, Cin); always @ (*) begin S = A ^ B ^ Cin; // Soma Cout = (A & B) | (A & Cin) | (B & Cin); // Cout end endmodule

    13. Descrição do somador completo em VERILOG module soma1 (output reg S, Cout, input A, B, Cin); always @ (*) begin S = A ^ B ^ Cin; // Soma Cout = (A & B) | (A & Cin) | (B & Cin); // Cout end endmodule Síntese

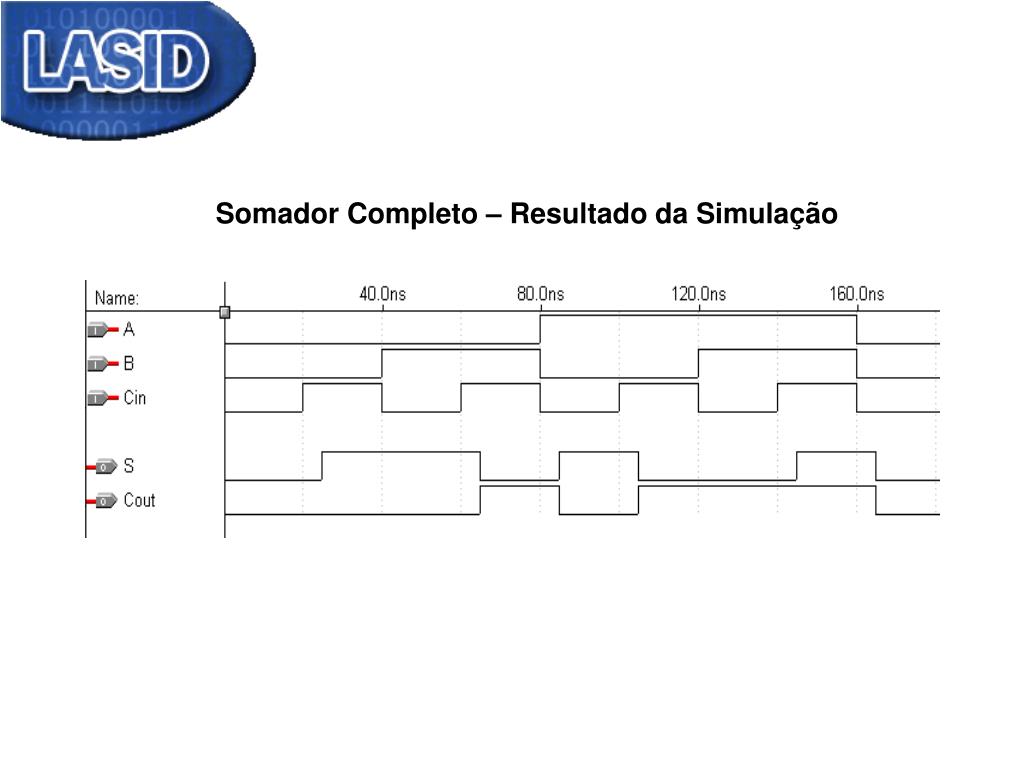

    14. Somador Completo – Resultado da Simulação

    15. Somador 4 bits - Esquemático

    16. Descrição do somador 4 bits em VERILOG module somador_4bits (outputreg [4:0] S, input [3:0] A,B ); always @ (*) begin S = A + B ; // Soma end endmodule Síntese

    17. Simulação do Somador de 4 bits

    18. Somador 4 bits – Símbolo

    19. Descrição Verilog Somador 4 bits – Símbolo module somador_3bits (outputreg [2:0] S, input [2:0] A,B ); always @ (*) begin S = A + B ; // Soma end endmodule
