  1. BCT1700高温旋转粘度计 上海欢奥科技有限公司（台湾今日仪器公司） 陈德文

  2. 特点 • 符合ASTMC965、C1276方法 • 粘度量测范围：50~ 4x107cP(或更广) • 温度范围：600~1,800℃ • 可选购气氛组件达到真空或气氛控制目的 • 多样性材质可供制作转针与样品槽 • PID温度程控操作 • 全自动控制与粘度对温度参数等数据收集

  3. 全套包含 • 粘度控制与量测单元 • 温度控制与量测单元 • 讯号整合与控制单元 • 数据控制与收集单元

  4. 仪器示意图 温度控制单元 粘度量测单元 数据控制收集单元 保护罩转针与样品槽 Carbolite高温炉体

  5. 粘度控制与量测单元 • 世界知名品牌Brookfield 粘度计主机 • 精确度 +/- 1.0％(主机精确度) • 再现性 +/- 0.2％ • 可藉由软件控制仪器收集数据 • 提供客制化转针条件与参数输入 与自动计算粘度值功能 • 四种游丝可供选择粘度范围 • 【LV、RV、HA、HB】

  6. 游丝的形状

  7. 游丝的意义 游丝的粗细 • 决定了所能量测粘度范围的大小 • 决定了马达施加在样品上的力量大小 • 决定了您能操作低点温度的范围 四种游丝的力量值(dyne-cm) 50-10/ 6方LV RV HA HB673.7 7,187 14,37 57,496

  8. 转针保护形式 美国THETA气体通入装置 混合CO+CO2通入

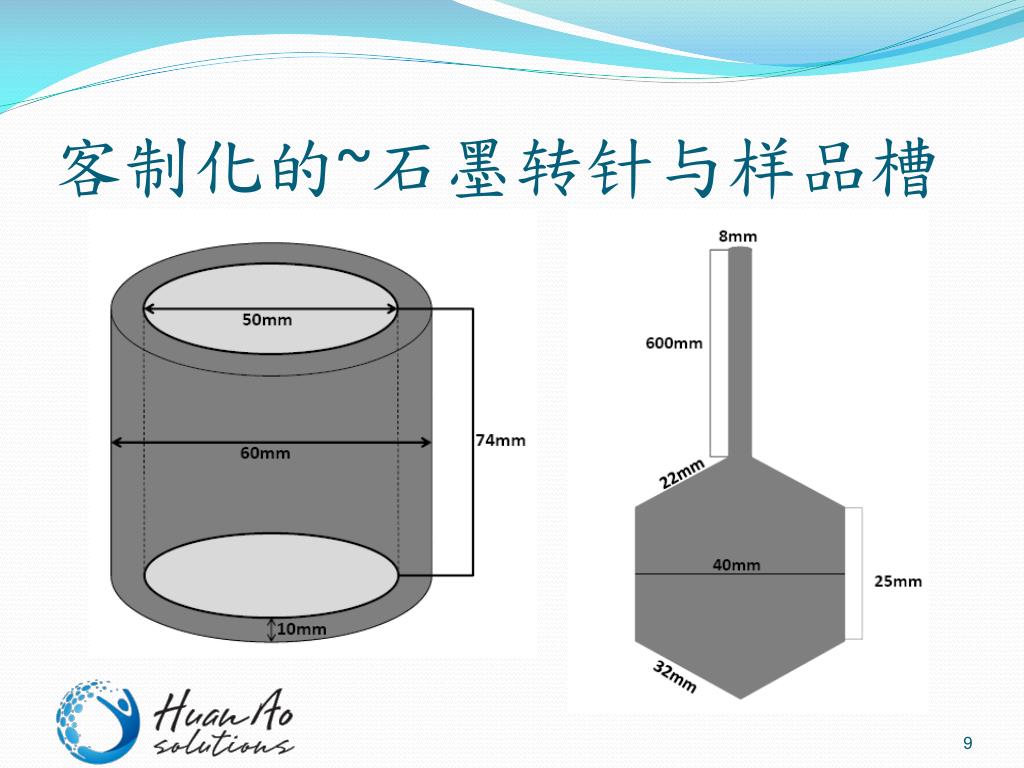

  9. 客制化的~石墨转针与样品槽

  10. 转针参数的计算与设定

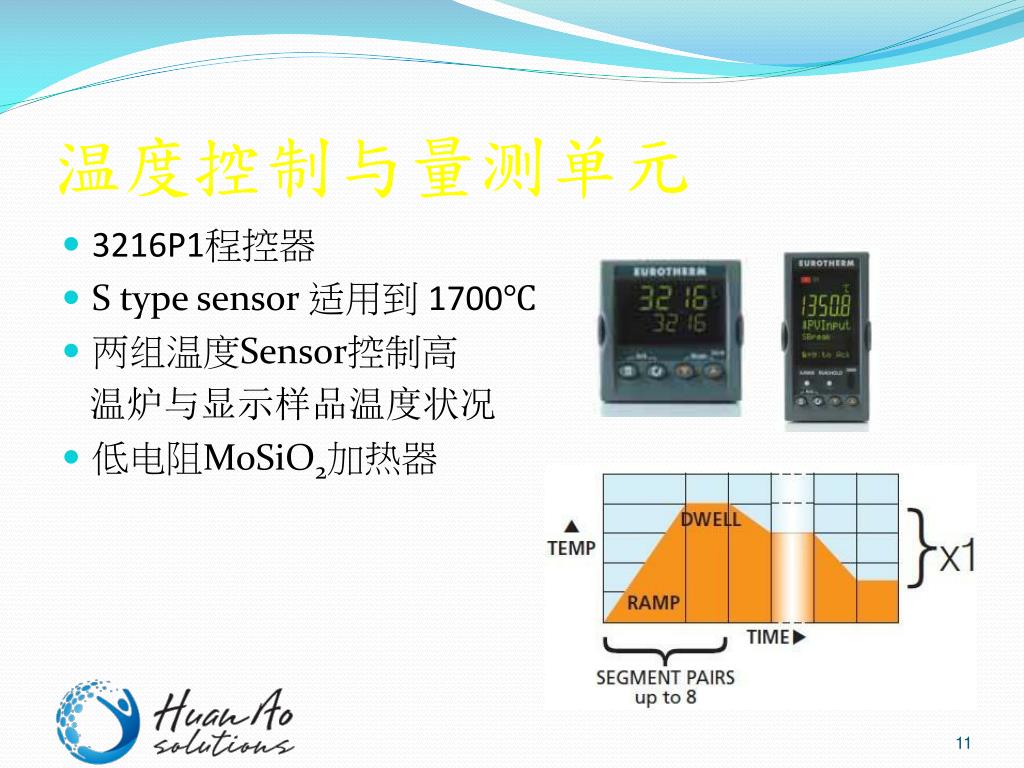

  11. 温度控制与量测单元 • 3216P1程控器 • S type sensor 适用到 1700℃ • 两组温度Sensor控制高 温炉与显示样品温度状况 • 低电阻MoSiO2加热器

  12. 温度控制与量测单元

  13. 讯号整合与控制单元

  14. 数据控制与收集单元 • 全自动连结与侦测 • 系统错误提示 • 自动控制与数据收集 • 图式化软件接口 • 自定义报表输出 • 软件Rheocalc

  15. 數據控制與收集單元

  16. 数据控制与收集单元

  17. 组合高温粘度计（图片） 旋转高温粘度计 型号：BCT1700 组合方法：用Brookfield粘度计主机配合Carbolite高温炉，使用Theta的转子和转针，利用博勒飞原厂软件Rheocalc来控制处理粘度和温度数据（高温炉控制器+RS232连接电脑），构成一个组合型高温粘度计体系。

  18. 客户案例 高温旋转粘度计 • 贵州市电光所1700℃机型＋软件 • 河南心连心化肥 1700℃机型 • 天津华能集团 1700℃机型＋软件 • 核能研究所 1600℃机型＋软件 • 北大材料系 1500℃机型＋软件 • 苏州热工院 1200℃机型＋软件
