第三节 供暖工程管线. 场地供暖系统组成及其分类. 1. 场地供暖系统组成 （ 1 ） 热源 （ 2 ） 热力网 由热源向热用户输送和分配供热 介质的管线系统，称为热力网。 （ 3 ） 热用户 集中供热系统利用热能的用户。. 锅炉房. 热电厂. 集中采暖系统示意图. 一、场地供暖系统组成及其分类. 2 供暖系统分类 2.1 热水供暖系统 2.1.1 重力循环热水采暖系统 A 单管上供下回式系统 B 双管上供下回式系统 2.1.2 机械循环热水采暖系统 A 双管上供下回 B 双管下供下回 C 双管上供上回 D 单管上供下回.

quiana
Download Presentation

第三节 供暖工程管线

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第三节 供暖工程管线

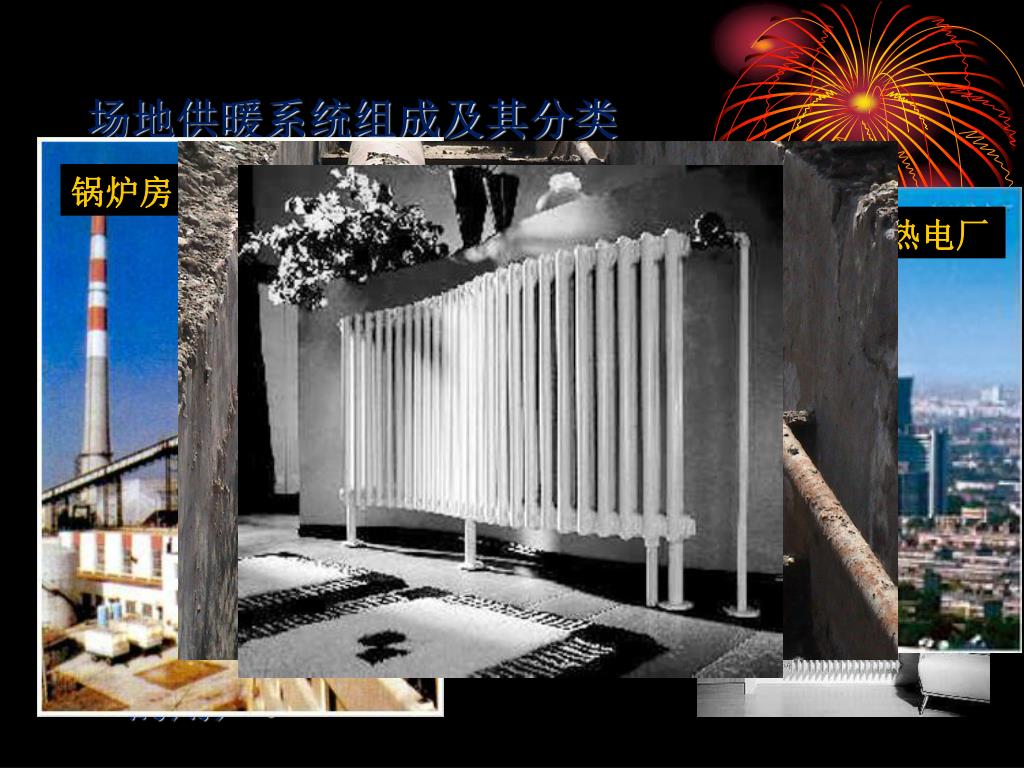

  2. 场地供暖系统组成及其分类 1.场地供暖系统组成 （1）热源 （2）热力网由热源向热用户输送和分配供热 介质的管线系统，称为热力网。 （3）热用户集中供热系统利用热能的用户。 锅炉房 热电厂

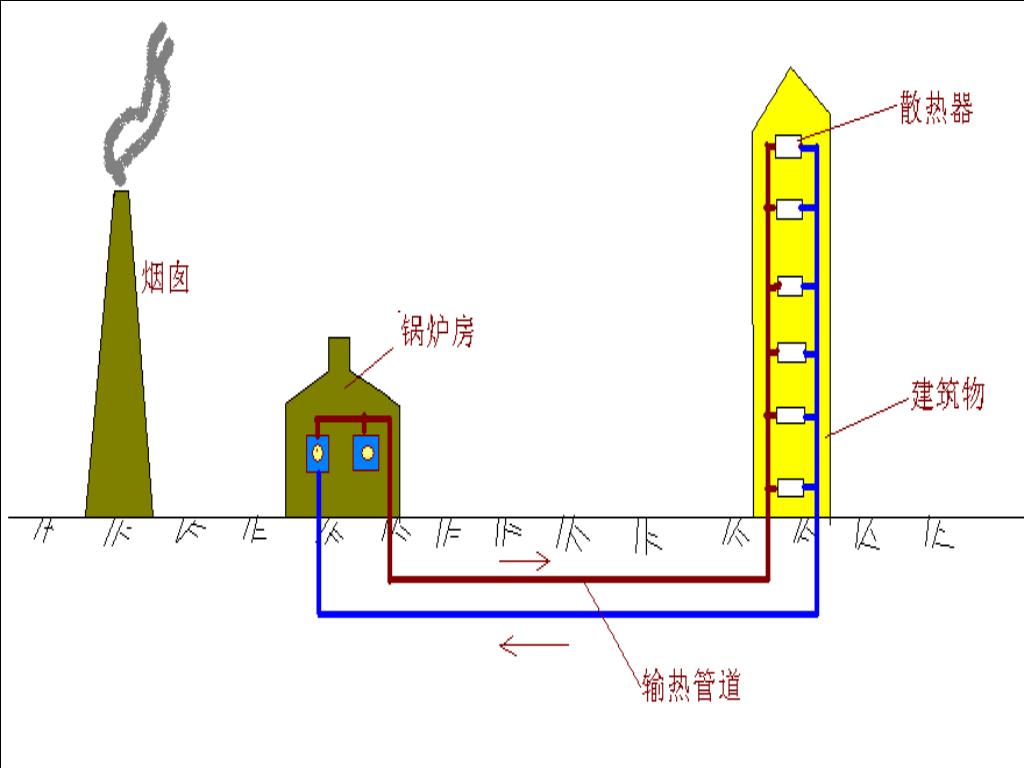

  3. 集中采暖系统示意图

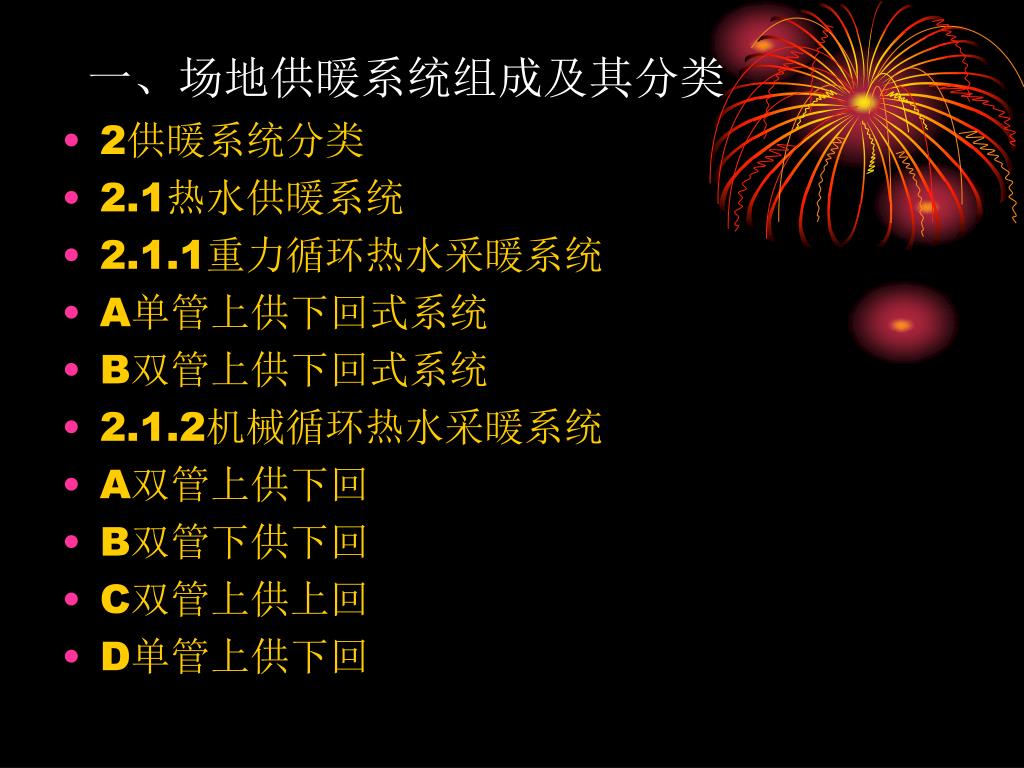

  4. 一、场地供暖系统组成及其分类 • 2供暖系统分类 • 2.1热水供暖系统 • 2.1.1重力循环热水采暖系统 • A单管上供下回式系统 • B双管上供下回式系统 • 2.1.2机械循环热水采暖系统 • A双管上供下回 • B双管下供下回 • C双管上供上回 • D单管上供下回

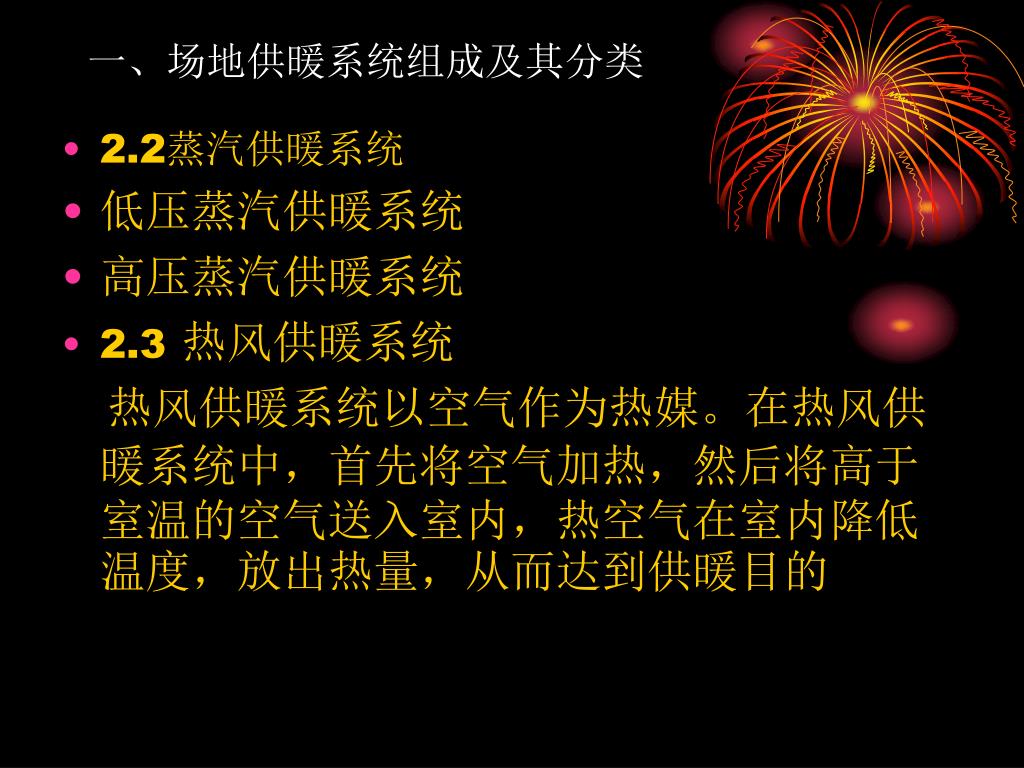

  5. 一、场地供暖系统组成及其分类 • 2.2蒸汽供暖系统 • 低压蒸汽供暖系统 • 高压蒸汽供暖系统 • 2.3热风供暖系统 热风供暖系统以空气作为热媒。在热风供暖系统中，首先将空气加热，然后将高于室温的空气送入室内，热空气在室内降低温度，放出热量，从而达到供暖目的

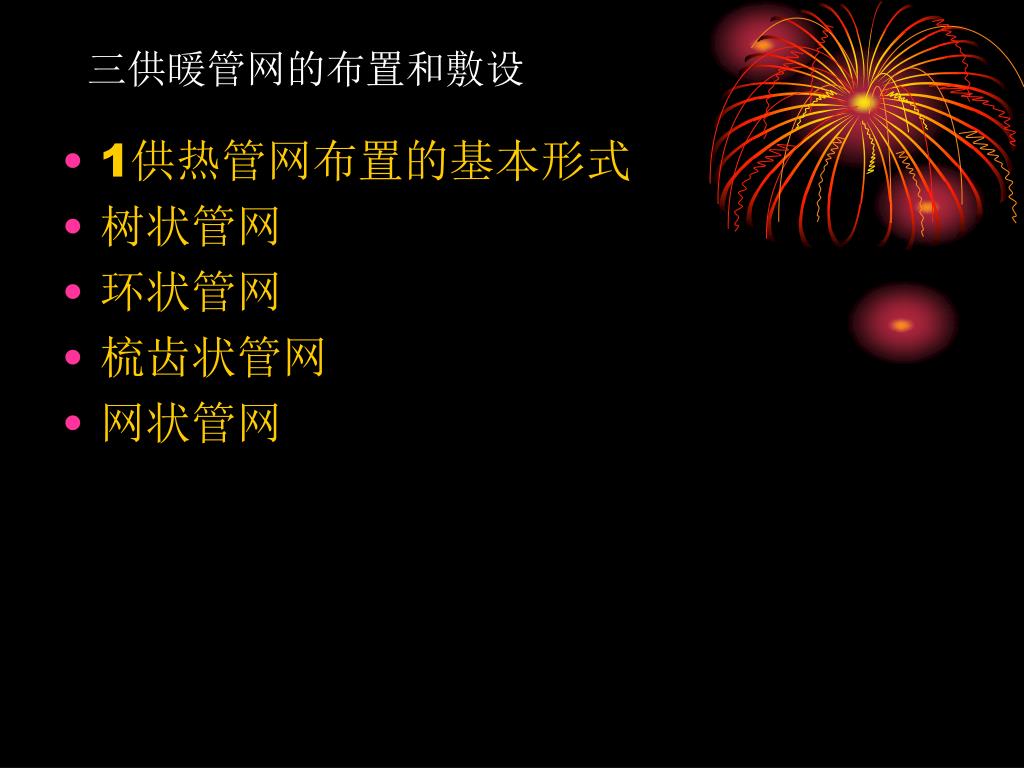

  6. 三供暖管网的布置和敷设 • 1供热管网布置的基本形式 • 树状管网 • 环状管网 • 梳齿状管网 • 网状管网

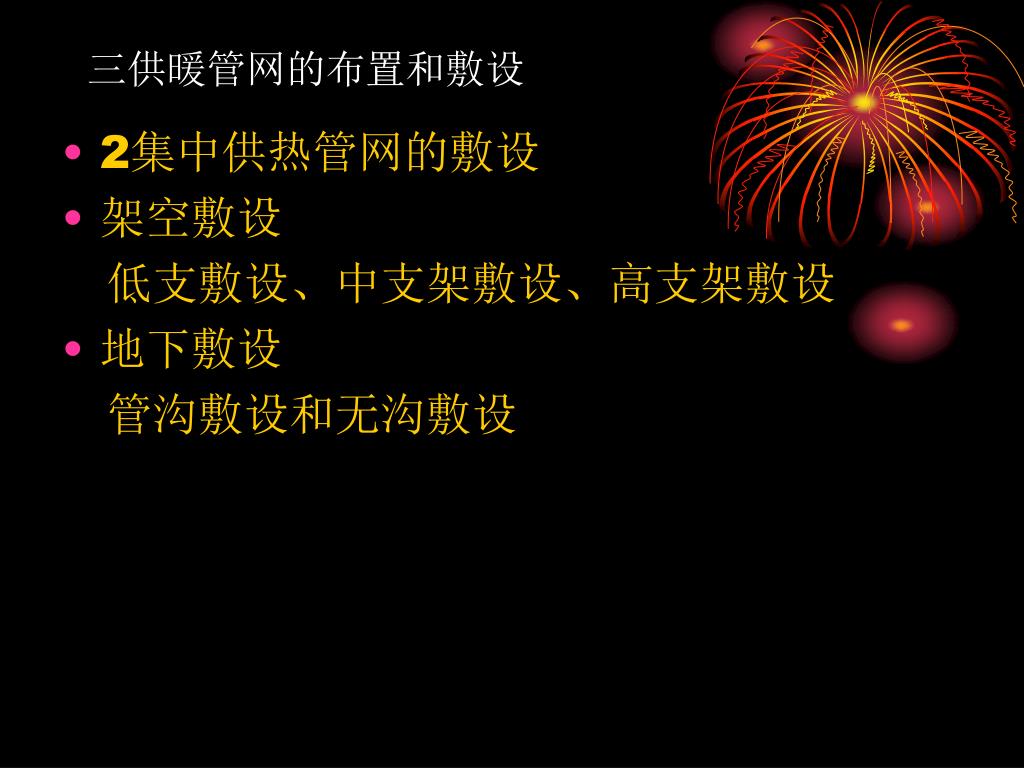

  7. 三供暖管网的布置和敷设 • 2集中供热管网的敷设 • 架空敷设 低支敷设、中支架敷设、高支架敷设 • 地下敷设 管沟敷设和无沟敷设
