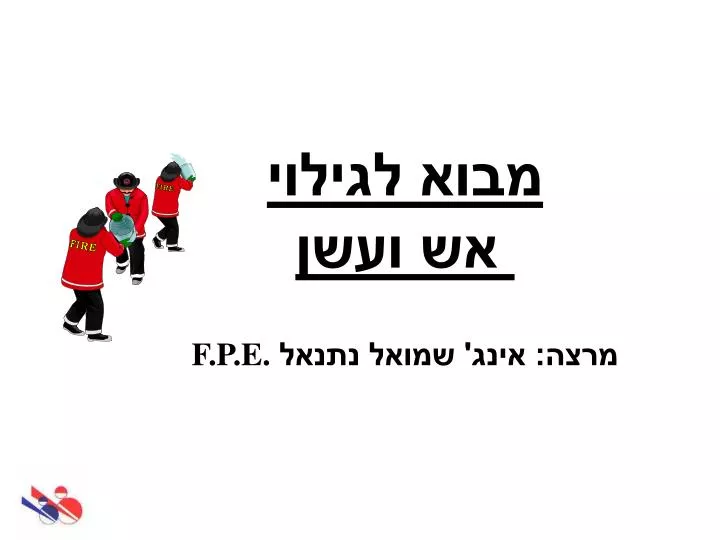

מבוא לגילוי אש ועשן מרצה: אינג' שמואל נתנאל F.P.E.

1. מבוא לגילוי אש ועשןמרצה: אינג' שמואל נתנאל F.P.E.

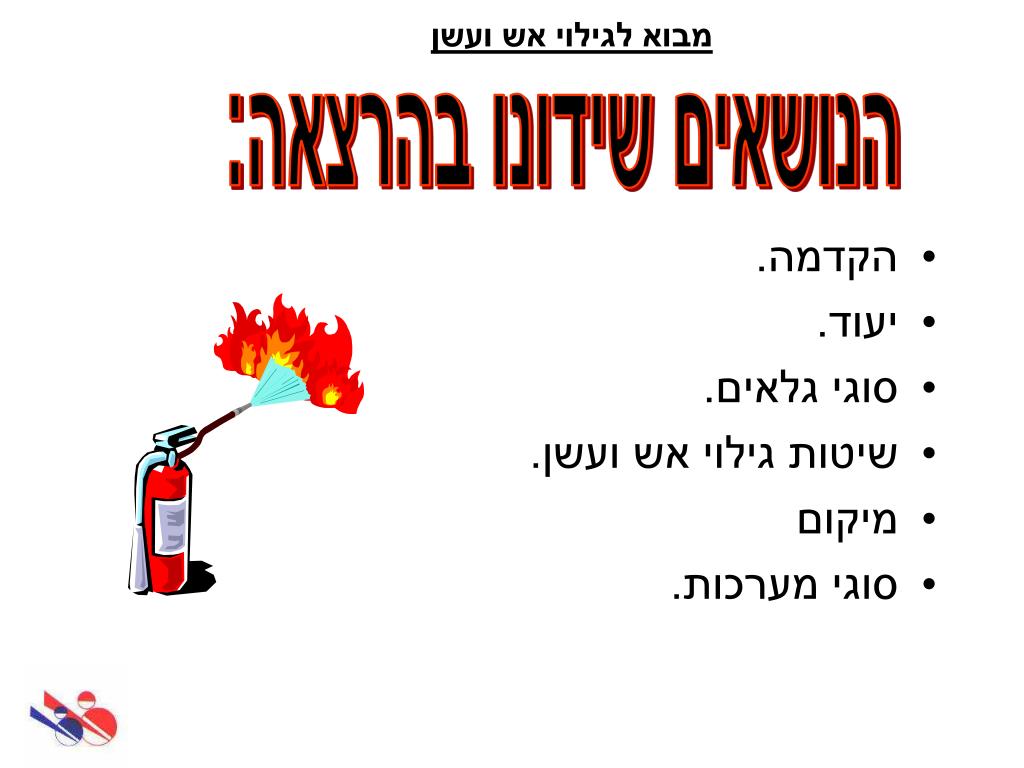

2. מבוא לגילוי אש ועשן הנושאים שידונו בהרצאה: • הקדמה. • יעוד. • סוגי גלאים. • שיטות גילוי אש ועשן. • מיקום • סוגי מערכות.

3. מבוא לגילוי אש ועשן הקדמה אש הינה תופעה הנגרמת כאשר חומר דליק מגיע לסף הטמפרטורה הקריטית. שלב שבו מתחיל תהליך התחמצנות (כימי) הגורם ליצירת התופעות הניתנות לגילוי: • חום- אויר חם המתרומם מעל מקום האש. • להבה- קרינה הנפלטת בתחום הנראה והבלתי נראה. • עשן- חלקיקים הנפתחים בבערה בלתי מושלמת. • גזים- תוצרי שריפה כגון Co, Co2.

4. מבוא לגילוי אש ועשן יעוד • Life Safety- מניעת נפגעים בנפש באירוע שריפה. • הקטנת נזקים ברכוש. • הפעלת מערכות שליטה בעשן. • הפעלת מערכות כיבוי אש. • אזעקת שירותי הכבאות וגורמי חוץ.

5. מבוא לגילוי אש ועשן יחס נזק מול נפח האש לזמן

6. מבוא לגילוי אש ועשן סוגי מערכות קיימים שלושה סוגי מערכות: • גלאים עצמאיים. • מערכת אזורית. • מערכת כתובתית/ אנלוגית.

7. מבוא לגילוי אש ועשן גלאים עצמאיים • יחידת גילוי עצמאית. • מקור מתח- מצבר 9v. • מקור מתח- ואו 220v. • צופר אזעקה אינטגרלי. • אזעקת תקלה- חוסר מתח. • שימושים- חדרי מגורים מבנים צמודי קרקע.

8. מבוא לגילוי אש ועשן מערכת איזורית • לוח פיקוד ובקרה איזורי. • ספק כח 24v. • עד 24 גלאים לאיזור גילוי אחד. • עד 24 איזורי גילוי. • מעגל גילוי (גלאים +לחצנים). • מעגל צופרי אזעקה. • חיווט בשיטה טורית • הפעלות. • התרעת תקלה- קו גלאים, הזנת מתח. • החלטה על מצב אזעקה מתבצע ע"י הגלאים.

9. מבוא לגילוי אש ועשן מערכת כתובתית/ אנלוגית • לוח פיקוד ובקרה- מיקרופרוסור. • יחידות הקצה (גלאים, לחצנים וכו') משמשים חיישנים. • החלטה על מצב אזעקה מתבצעת בלוח הבקרה. • כתובת לכל יחידת קצה. • אין הגבלה למס' יחידות הקצה. • ספק כח 24v. • מעגל גילוי (עניבה, טורי,"עץ"). • מעגל הפעלות. • התרעת תקלה- קווי הגילוי, הפעלות, הזנת מתח, סטטוס גלאים. • אפשרות לשילוב יחידה תצוגה גרפית.

10. מבוא לגילוי אש ועשן סוגי גלאים קיימים ארבעה סוגי גלאים, כאשר שיטות הגילוי הינן שונות ממערכת למערכת: • גלאי לינארי- Linear Type Detector. • גלאי נקודה- Spot Type Detector. • גלאי דגימות אויר- Air Type Detector. • אלמנט טרמי.

11. מבוא לגילוי אש ועשן שיטת גילוי גלאי לינארי קיימים שתי שיטות גילוי שונות: • גלאי כבל- טרמי. • גלאי קרן- פוטואלקטרי.

12. מבוא לגילוי אש ועשן גלאי נקודה קיימות חמש שיטות גילוי שונות: • חום. • עשן. • להבה. • גזי שריפה. • אחרים.

13. מבוא לגילוי אש ועשן גלאי חום קיימים שני סוגים: • גלאי טמפרטורה קבועה • גלאי קצב עלית הטמפרטורה (RATE OF RISE).

14. מבוא לגילוי אש ועשן זיהוי גלאים לפי קוד היות והגלאים אמורים להיות מכוונים לטמפרטורות שונות יש לסמן את הגלאים בסימון בעזרת קוד- צבעים בהתאם לטבלה הבאה:

15. מבוא לגילוי אש ועשן גלאי עשן קיימות שתי שיטות גילוי: • יוניזאציה. • פוטואלקטרי.

16. מבוא לגילוי אש ועשן גלאי יוניזאציה- עקרון הגילוי

17. מבוא לגילוי אש ועשן גלאי פוטואלקטרי- עקרון הגילוי

18. מבוא לגילוי אש ועשן גלאי קרן- שיטת הגילוי

19. מבוא לגילוי אש ועשן גלאי להבה קיימים ארבעה סוגים שונים של גלאי להבה: • גלאי להבה. • גלאי אינפרא אדום- IR. • גלאי אולטרא סגול- UV. • גלאי ניצוצות.

20. מבוא לגילוי אש ועשן גלאי להבה תחומי פעילות

21. מבוא לגילוי אש ועשן גלאי דגימות אויר- שיטת פעולה

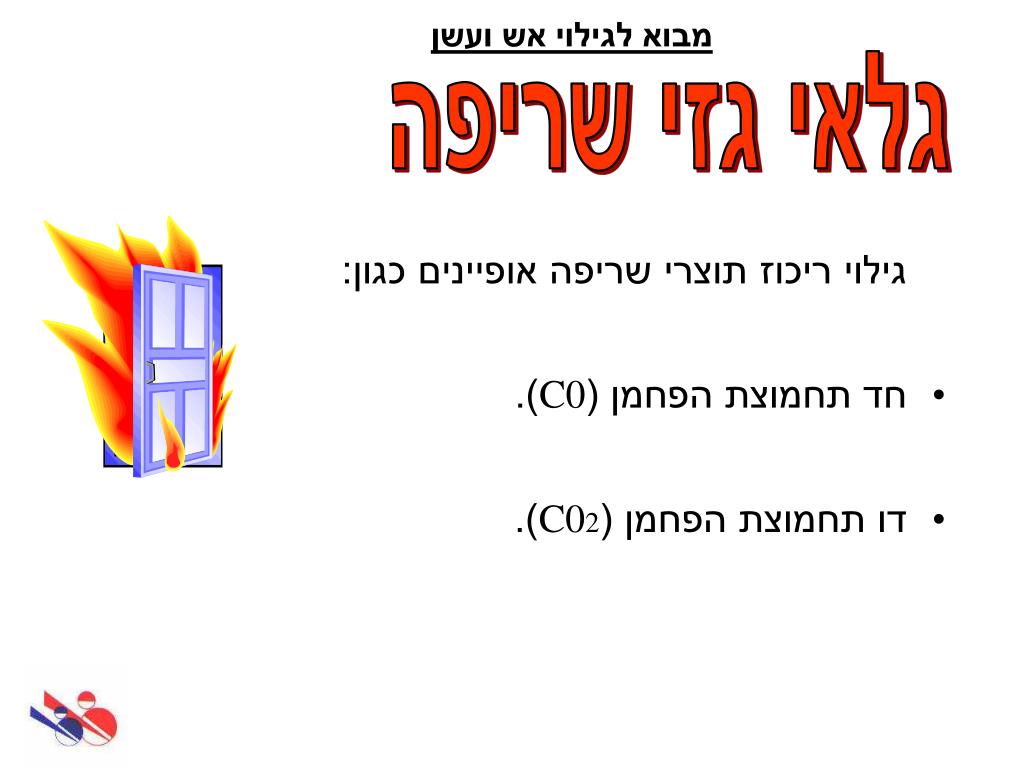

22. מבוא לגילוי אש ועשן גלאי גזי שריפה גילוי ריכוז תוצרי שריפה אופיינים כגון: • חד תחמוצת הפחמן (C0). • דו תחמוצת הפחמן (C02).

23. מבוא לגילוי אש ועשן סיווג השריפה ובחירת הגלאי שריפה מלווה בעשן • להבות- חומר בעירה כגון: עץ דלקים עשן אפור שחור. • מעשנת- חומר בעירה כגון: ניירת, כבלי חשמל עשן לבן. הגלאי המתאים: •גלאי עשן- יוניזאציה או פוטואלקטרי.

24. מבוא לגילוי אש ועשן שריפה עם חום רב • חומר בעירה כגון: ממיסים, שמנים. • הגלאי המתאים: גלאי חום לטמפרטורה קבועה או לקצב שינוי טמפרטורה. שריפות פתוחות Pool Fires • בעירה של מצבורי דלק. • נפלטת קרינה בתחום של UV, VISIBLE, IR. • הגלאי המתאים: גלאי להבה בתחום הרלוונטי.

25. מבוא לגילוי אש ועשן התקנה תקן מנחה ת"י 1220 חלק 3. גלאי נקודה עשן- 0.5 מטר מקו קיר. 1.5 מטר מפתח מיזוג אויר. עד 0.1 מטר מקו תקרה רגילה מבודדת. 0.5 מטר מקו תקרה ללא מבודדת. חום- אותם תנאים. שימוש מוגבל עקב זהות למתזים. גלאי להבה- מגבלות יצרן. גלאי כבל- שיטת "הנחש". גלאי קרן- 0.5 ממפלס התקרה, ו/או לפי הוראות יצרן.
