第八章 键和花键的互换性

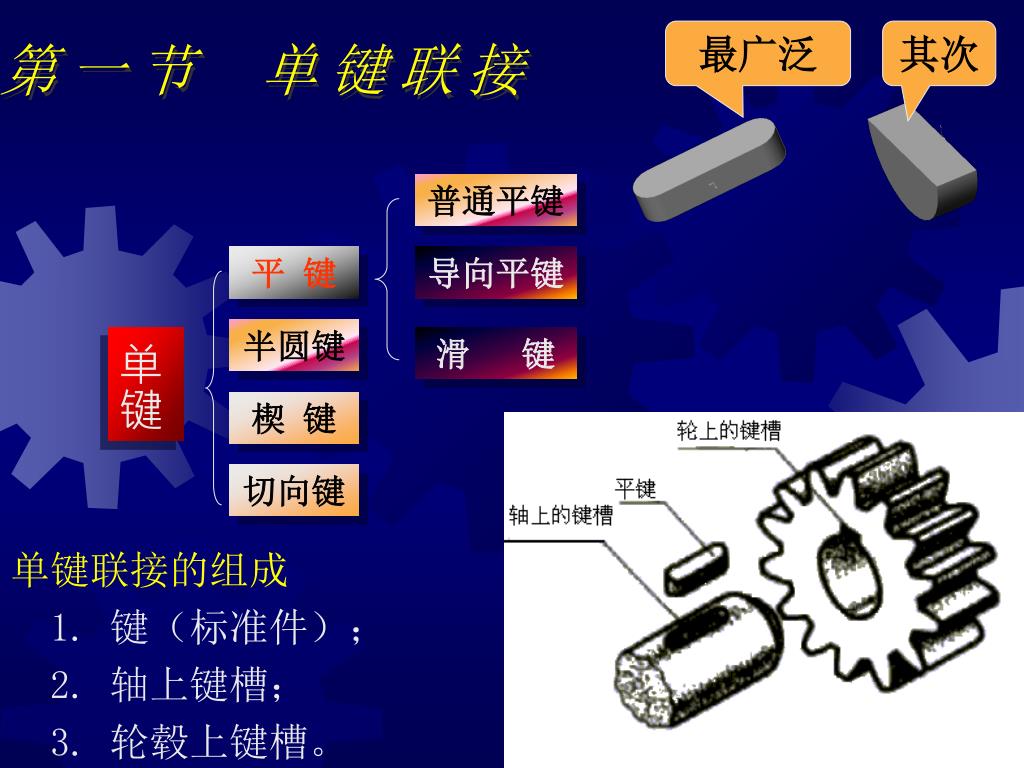

普通平键 平键导向平键半圆键滑键楔键切向键最广泛其次第一节单键联接单键单键联接的组成 1. 键（标准件）； 2. 轴上键槽； 3. 轮毂上键槽。

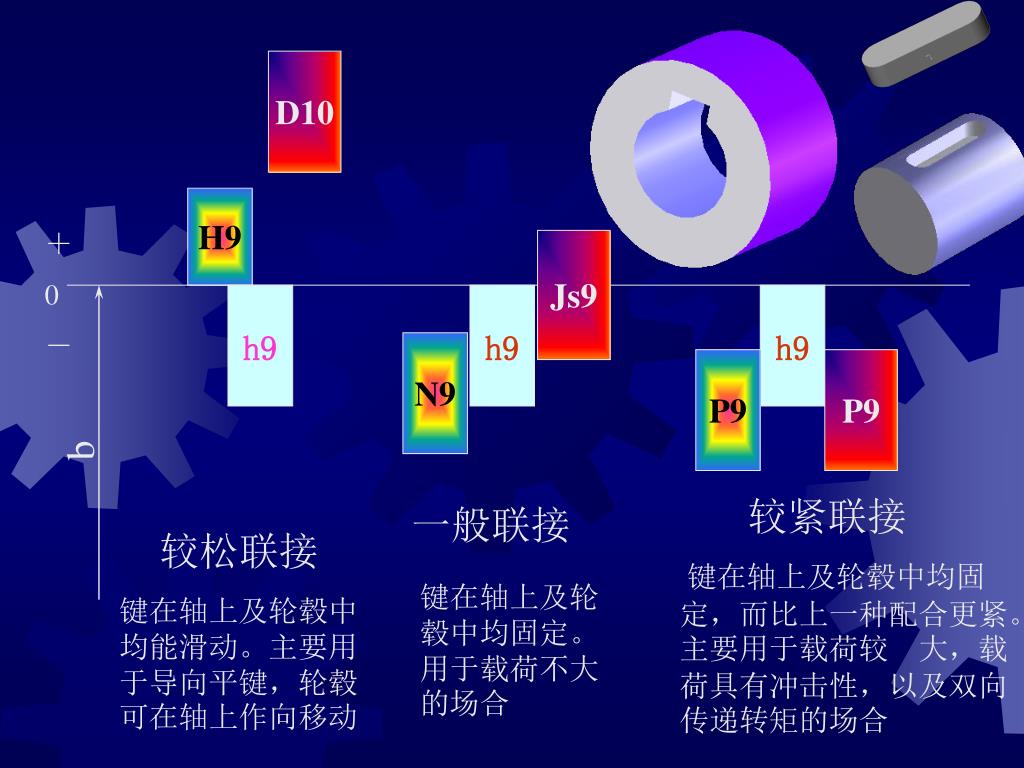

D10 H9 ＋ 0 － h9 h9 h9 P9 P9 b Js9 N9 较紧联接一般联接较松联接键在轴上及轮毂中均固定，而比上一种配合更紧。主要用于载荷较大，载荷具有冲击性，以及双向传递转矩的场合键在轴上及轮毂中均固定。用于载荷不大的场合键在轴上及轮毂中均能滑动。主要用于导向平键，轮毂可在轴上作向移动

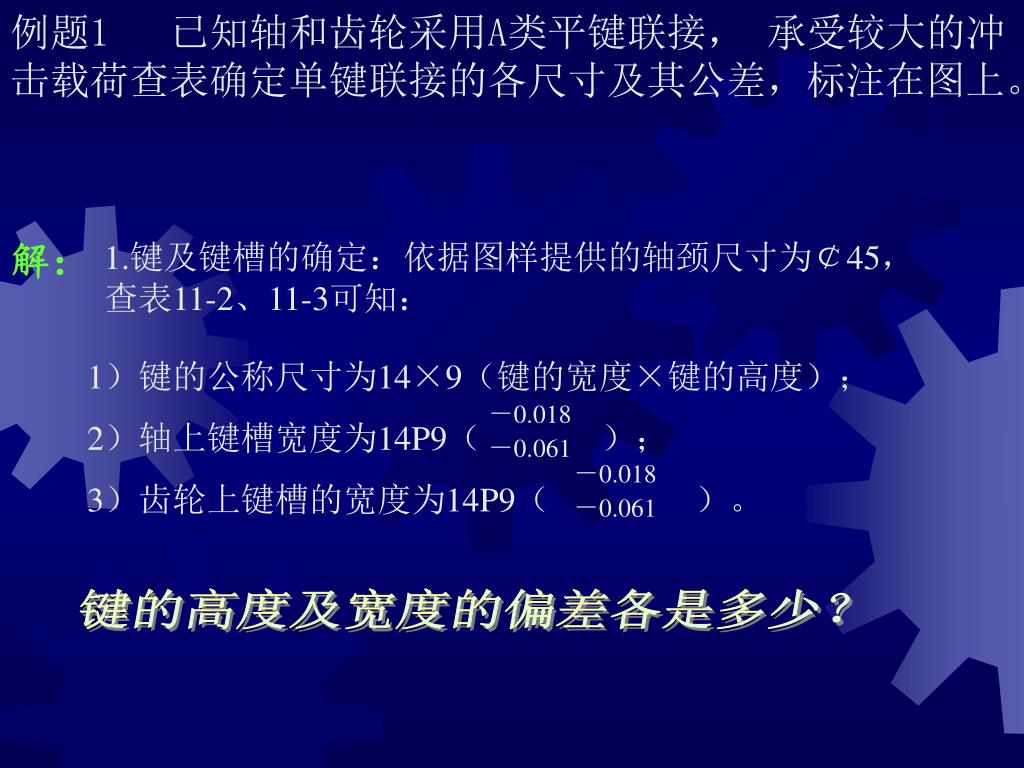

例题1 已知轴和齿轮采用A类平键联接， 承受较大的冲击载荷查表确定单键联接的各尺寸及其公差，标注在图上。 1）键的公称尺寸为14×9（键的宽度×键的高度）； 2）轴上键槽宽度为14P9（）； 3）齿轮上键槽的宽度为14P9（）。－0.018 －0.061 －0.018 －0.061 解： 1.键及键槽的确定：依据图样提供的轴颈尺寸为￠45，查表11-2、11-3可知：键的高度及宽度的偏差各是多少？

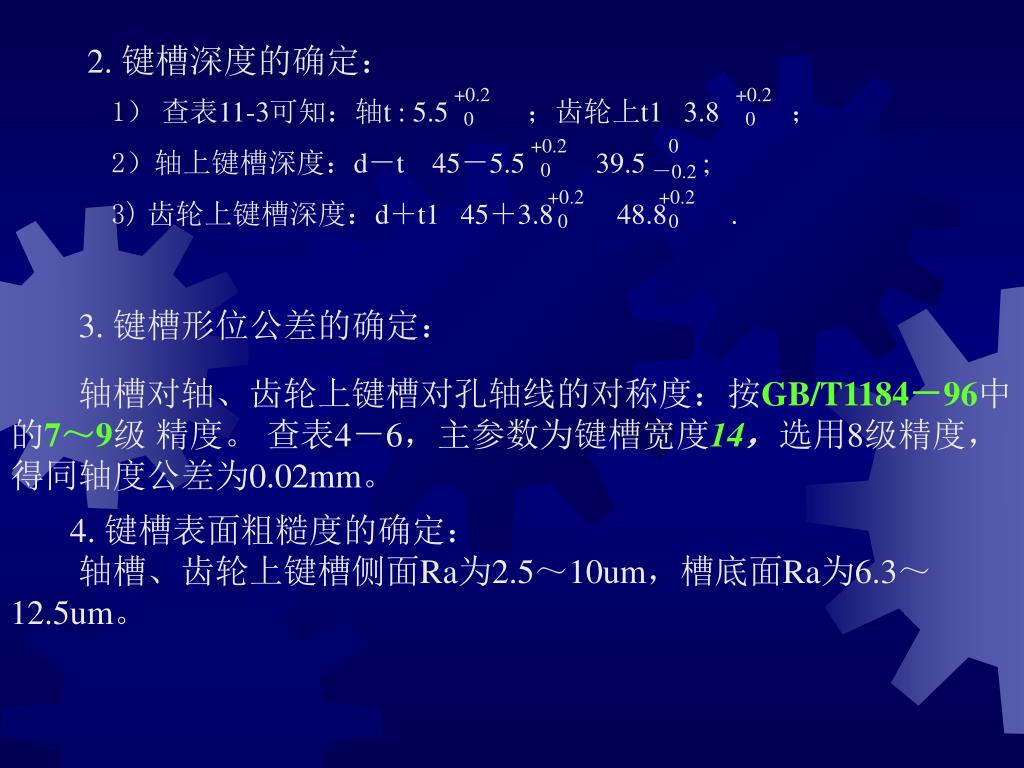

+0.2 +0.2 +0.2 +0.2 +0.2 0 0 0 0 0 2. 键槽深度的确定： 1）查表11-3可知：轴t : 5.5 ；齿轮上t1 3.8 ； 2）轴上键槽深度：d－t 45－5.5 39.5 ; 3)齿轮上键槽深度：d＋t1 45＋3.8 48.8 . 0 －0.2 3. 键槽形位公差的确定：轴槽对轴、齿轮上键槽对孔轴线的对称度：按GB/T1184－96中的7～9级精度。查表4－6，主参数为键槽宽度14，选用8级精度，得同轴度公差为0.02mm。 4. 键槽表面粗糙度的确定：轴槽、齿轮上键槽侧面Ra为2.5～10um，槽底面Ra为6.3～12.5um。

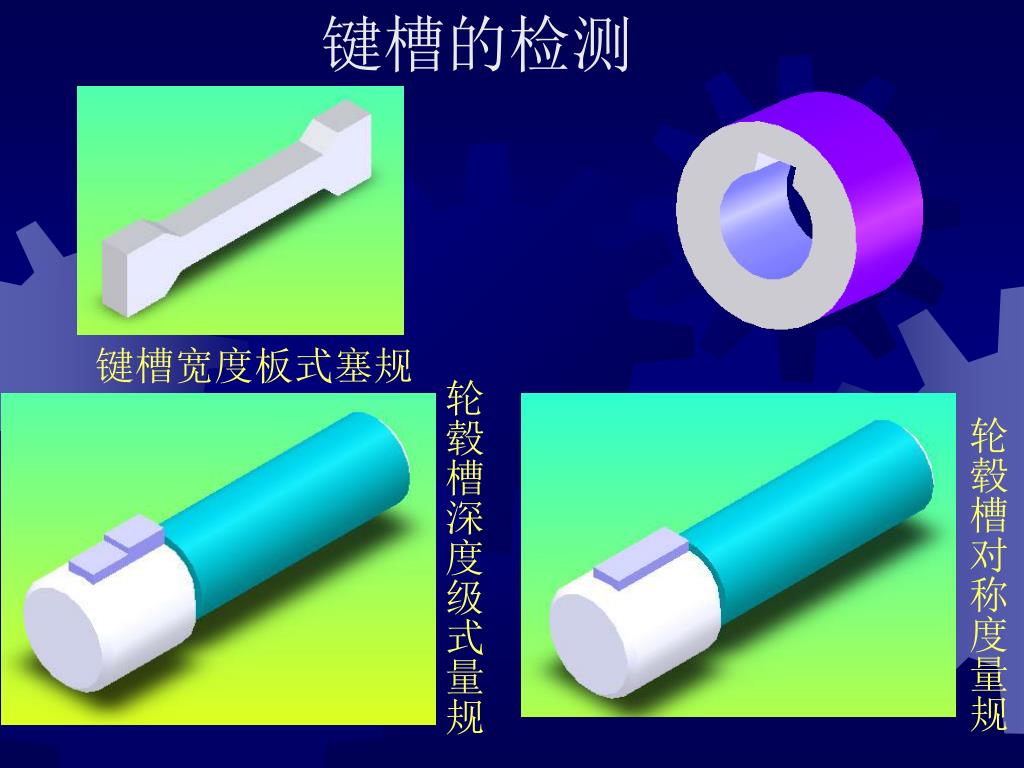

键槽的检测 键槽宽度板式塞规轮毂槽深度级式量规轮毂槽对称度量规

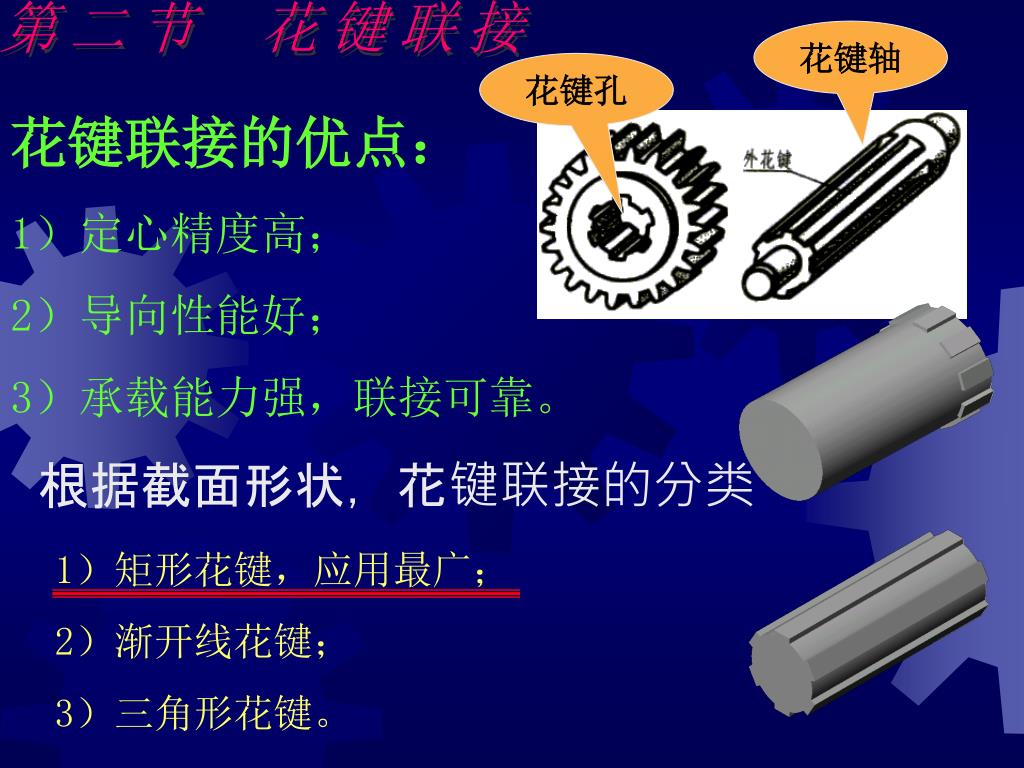

第二节花键联接 花键轴花键孔花键联接的优点： 1）定心精度高； 2）导向性能好； 3）承载能力强，联接可靠。根据截面形状，花键联接的分类 1）矩形花键，应用最广； 2）渐开线花键； 3）三角形花键。

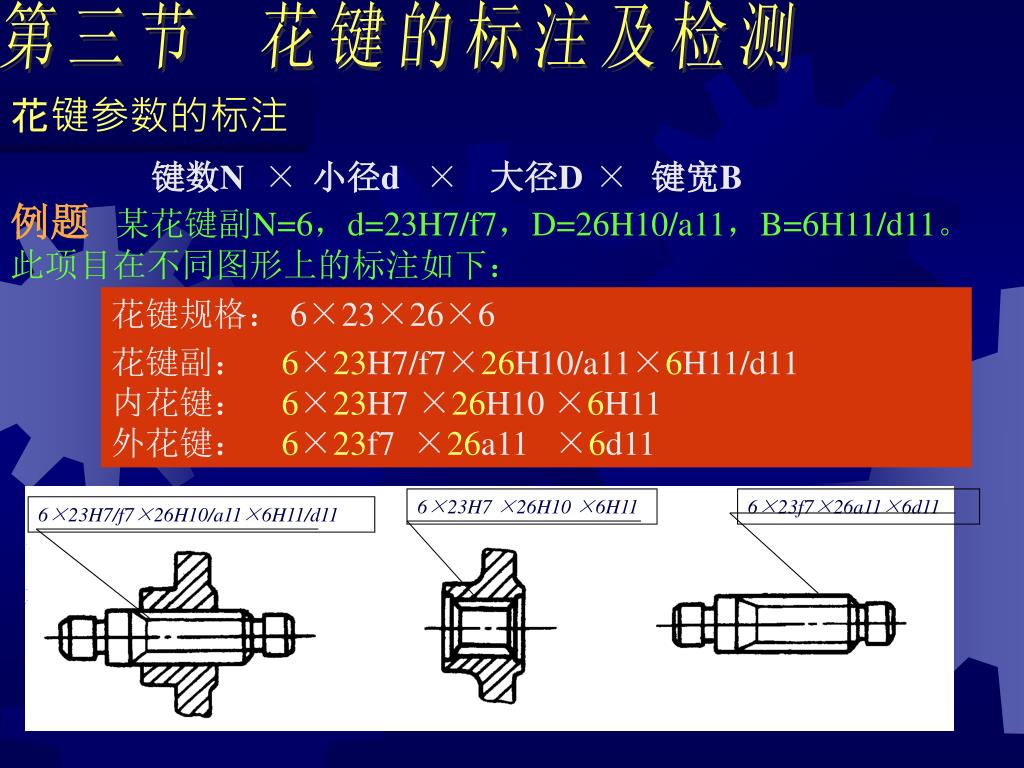

第三节花键的标注及检测 键数N × 小径d × 大径D × 键宽B 6×23H7 ×26H10 ×6H11 6×23f7×26a11×6d11 6×23H7/f7×26H10/a11×6H11/d11 花键参数的标注例题某花键副N=6，d=23H7/f7，D=26H10/a11，B=6H11/d11。此项目在不同图形上的标注如下：花键规格： 6×23×26×6 花键副： 6×23H7/f7×26H10/a11×6H11/d11 内花键： 6×23H7 ×26H10 ×6H11 外花键： 6×23f7 ×26a11 ×6d11
