  1. 第四章组合逻辑电路

  2. 组合逻辑电路 数字逻辑电路 时序逻辑电路 功能上： 结构上： 输出仅与该时刻的输入有关。 组合电路特点 由门电路组成。 由小规模集成电路组成 主要内容 ⒈ 组合电路的分析、设计方法。 ⒉ 常用集成组合逻辑电路。 由中规模集成电路组成

  3. 第一节 组合电路的分析方法 第二节 组合电路的设计方法 第三节 常用集成组合逻辑电路 第四节 组合逻辑电路的竞争与下险象

  4. §1 组合电路的分析方法 1.任务： 2.目的： 3.方法： 确定给定逻辑图的逻辑功能。 逻辑电路功能描述可用表达式、卡诺图、真值表等多种方法，这里特指用概括的文字进行功能描述。 ⑴ 了解电路功能 ⑵ 改进电路设计 ⑴ 写表达式； ⑵ 化简变换； ⑶ 列真值表； ⑷ 功能描述 。

  5. 例： M P C Q R N 解: ⑴写表达式

  6. M P C Q R N 例：

  7. A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 1 1 0 1 0 1 1 0 0 1 1 1 1 A =1 B =1 F C 真值表 功能描述： 三变量判奇电路 电路改进：

  8. §2 组合电路的设计方法 1.任务：根据功能要求，设计逻辑电路。 2.方法：列真值表，写表达式，化简变换，画逻辑图。 3.举例：三变量表决器 射击游戏 操作码形成器 血型“输送 — 接受”

  9. 例：设计三人表决电路（A、B、C）。每人一个按键，如果同意则按下，不同意则不按。结果用指示灯表示，多数同意时指示灯亮，否则不亮。例：设计三人表决电路（A、B、C）。每人一个按键，如果同意则按下，不同意则不按。结果用指示灯表示，多数同意时指示灯亮，否则不亮。 1.逻辑假设。三个按键A、B、C按下时为“1”，不按时为“0”。输出量为 F，多数赞成时是“1”，否则是“0”。 2.根据题意列出逻辑状态表（真值表）。

  10. 逻辑状态表

  11. BC BC 10 11 00 01 A AB 0 AC 1 3.画出卡诺图：

  12. A B 1 & & & C F 4.根据逻辑表达式画出逻辑图。

  13. & & & & A B F C 若用与非门实现

  14. §3 常用集成电路 • 全加器 • 编码器 • 译码器 • 数据选择器 • 数值比较器 • 一、全加器 • 1.半加：不考虑从低位来的进位 • 全加：相加过程中，既考虑加数、被加数又考虑低 • 位的进位位。

  15. 2.设计一位全加器 步骤：真值表，表达式，化简变换，逻辑图 解：设：an---加数；bn---被加数；cn-1---低位的进位； sn---本位和；cn---进位。

  16. an sn =1 an bn  bn ∑ sn cn-1 cn cn-1 & & =1 cn ≥1 逻辑图 逻辑符号

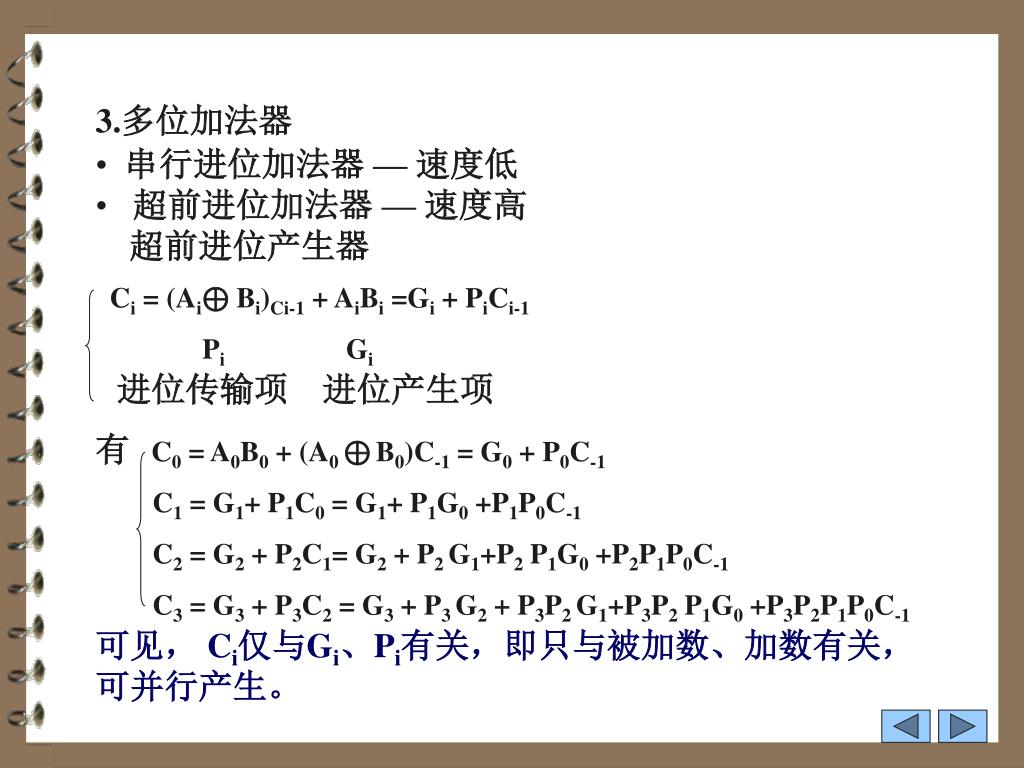

  17. 3.多位加法器 • 串行进位加法器 — 速度低 • 超前进位加法器 — 速度高 • 超前进位产生器 • Ci = (Ai⊕ Bi)Ci-1 + AiBi =Gi + PiCi-1 • Pi Gi • 进位传输项 进位产生项 • 有C0 = A0B0 + (A0 ⊕B0)C-1 = G0 + P0C-1 • C1 = G1+ P1C0 = G1+ P1G0 +P1P0C-1 • C2 = G2 + P2C1= G2 + P2 G1+P2 P1G0 +P2P1P0C-1 • C3 = G3 + P3C2 = G3 + P3 G2 + P3P2 G1+P3P2 P1G0 +P3P2P1P0C-1 • 可见， Ci仅与Gi、Pi有关，即只与被加数、加数有关， • 可并行产生。

  18. Cn Cn－1 符号：

  19. 4 .集成全加器及应用 集成 双全加器T694 74LS183 4位全加器T692 4位超前全加器T693 74LS283 CD4008 超前进位产生器T698 74LS182 4位算术逻辑单元/函数发生器T697 74LS181 （16功能） 8功能ALU 74LS381

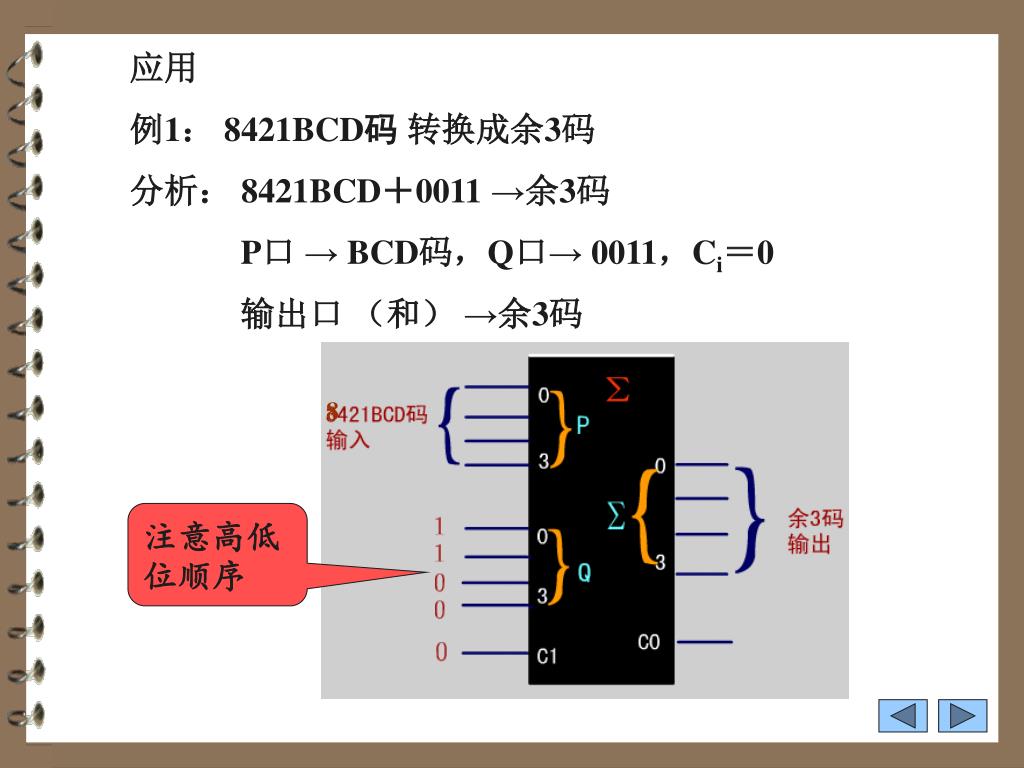

  20. 8 应用 例1：8421BCD码 转换成余3码 分析： 8421BCD＋0011 →余3码 P口 → BCD码，Q口→ 0011，Ci＝0 输出口 （和） →余3码 注意高低位顺序

  21. 例2： 用全加器74lLS283实现： 2位8421BCD码（ 高位D18D14D12D11，低位D08D04D02D01）向二进制码（B码)的转换 。 分析： 2位8421BCD码按权展开 D= D1880+D14 40+ D12 20+D11 10 + D08 8+ D04 4+ D02 2+ D01 1 ↓↓ ↓ ↓ 64+16 32+8 16+4 8+2 = D1864+D14 32 +（ D18+ D12）16 +（D14 + D11 + D08）8+ （ D12 + D04） 4 +（D11 + D02 ）  2 + D01 1 = D1826+D14 25 +（ D18+ D12）24 +（D14 + D11 + D08）23+ （ D12 + D04）22 +（D11 + D02 ）  21 + D01  20 一个2位十进制数（最大为99），用二进制（B码）表示需7位，即B＝B6 B5 B4 B3 B2 B1 B0

  22. D12 D11 D12 D11 D01 D08 D04 D02 ● ● ● ● B4’ B3’ D18 D14 D18 D14 ● ● ● B6 B5 B4 B3 B2 B1 B0 D= D1826+D14 25 +（ D18+ D12）24 +（D14 + D11 + D08）23+ （ D12 + D04）22 +（D11 + D02 ）  21 + D01  20 B＝B6 B5 B4 B3 B2 B1 B0 ＝ B6 26+ B525 + B4 24 + B3 23+ B2 22 + B1 21 + B0  20 +）

  23. D12 D11 D12 D11 D01 D08 D04 D02 D18 D14 D18 D14 全部转换需完成8次加法运算。 ● ● ● ● B4’ B3’ +） ● ● ● B6 B5 B4 B3 B2 B1 B0 加法器分配： 74lLS283为4位二进制加法器，故需要2片全加器。具体分配如上图，蓝圈运算用一片，红圈运算用一片。

  24. D= D1826+D14 25 +（ D18+ D12）24 +（D14 + D11 + D08）23+ （ D12 + D04）22 +（D11 + D02 ）  21 + D01  20

  25. D18 D14 B3 B2 B1 B0 B3 B2 B1 B0 CO CO B6 74lLS283 B5 B4 ∑ ∑ B3 D12 A3 A2 A1 A0 A3 A2 A1 A0 F3 F2 F1 F0 F3 F2 F1 F0 D11 74lLS283 D08 D04 CI CI B2 D02 B1 D01 B0 D= D1826+D14 25 +（ D18+ D12）24 +（D14 + D11 + D08）23+ （ D12 + D04）22 +（D11 + D02 ）  21 + D01  20 B4’ B3’

  26. 二、编码器 二进制编码器 — 输入2n个信号，输出n位代码 二 ～ 十进制编码器 — 10个信号输入，BCD码输出 一般编码器 — 输入间有约束 优先编码器 — 按优先级别高低编码 编码： 把特定含义的信息编成二进制代码。 分类： 输出 代表0～9十个数字 功能

  27. 1 .二进制编码器（一般编码器） （1）设计一个8/3一般编码器 解： 分析功能要求 8个输入：设为X0～X7，且高电平有效。 3位二进制代码输出：设为 A、B、C。 约束关系 ——不允许两个或两个以上输入信号同时有效 列真值表 8位输入，其组合为28＝256种，真值表应有256行，但因为约束条件的存在，可以只列出简化真值表。

  28. 简化真值表 • 列表达式 • A = X4 + X5 + X6 +X7 • B = X2 + X3 + X6 +X7 • C = X1 + X3 + X5 +X7

  29. 列表达式 • A = X4 + X5 + X6 +X7 • B = X2 + X3 + X6 +X7 • C = X1 + X3 + X5 +X7 画逻辑图 X0 X1 X2 X3 X4 X5 X6 X7 ≥1 A ≥1 B ≥1 C

  30. 2.优先编码器 当输入有一个以上信号申请编码时，只对优先级别最高的信号进行编码。 例：某火车站，有特快、快车、普快三种列车请求发车信号，试设计发车信号电路。 解：输入：特快请求信号A，高有效。 快车请求信号B，高有效； 普快请求信号C，高有效； 输出：特快、快车、普快发车信号为F1、F2、F3 高有效。

  31. A B C F1 F2 F3 0 0 0 0 0 0 0 0 1 0 0 1 0 1 0 0 1 0 0 1 1 0 1 0 1 0 0 1 0 0 1 0 1 1 0 0 1 1 0 1 0 0 1 1 1 1 0 0 A B C F1 F2 F3 0 0 0 0 0 0 1 × × 1 0 0 0 1 × 0 1 0 0 0 1 0 0 1 表达式 真值表 简化真值表 特快发车编码信号100 快车发车编码信号010 普快发车编码信号001 电路（略）

  32. 3.集成优先编码器 增加使能控制端，多用于键盘电路、计算机中断等。 以74LS148例（功能表如下,P93） 1 × × × × × × × × 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 0 0 × × × × × × × 0 0 0 0 0 1 0 × × × × × × 0 1 0 0 1 0 1 0 × × × × × 0 1 1 0 1 0 0 1 0 × × × × 0 1 1 1 0 1 1 0 1 0 × × × 0 1 1 1 1 1 0 0 0 1 0 × × 0 1 1 1 1 1 1 0 1 0 1 0 × 0 1 1 1 1 1 1 1 1 0 0 1 0 0 1 1 1 1 1 1 1 1 1 1 0 1

  33. ※8个输入，低有效，高位优先 ※3位代码，反码输出 ※3个使能端： 使能输入 ＝0 编码 ＝1 禁止 使能输出 ＝1 本片有输出 ＝0 本片无请求，可接另一片的 （进行扩展） 扩展输出端 ＝1 本片未编码 ＝0 本片已编码 特点:

  34. 图形符号

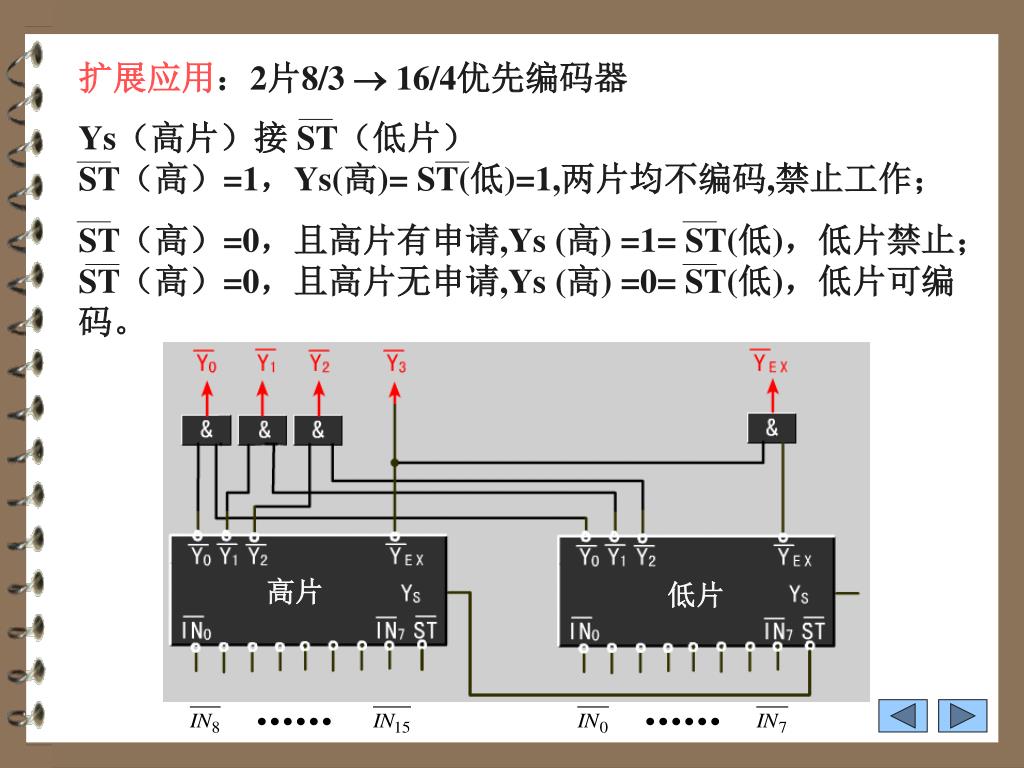

  35. Ys（高片）接 ST（低片） ST（高）=1，Ys(高)= ST(低)=1,两片均不编码,禁止工作； ST（高）=0，且高片有申请,Ys (高) =1= ST(低)，低片禁止； ST（高）=0，且高片无申请,Ys (高) =0= ST(低)，低片可编码。 高片 低片 扩展应用：2片8/3  16/4优先编码器

  36. 说明: ①集成编码器分二进制编码器和二～十进制编码器两类. ②集成二～十进制编码器,常称10/4编码器. 例:74LS147, ☆ 9个输入端,代表1～9九个数字,低有效,高位优先; ☆ 4个输出端,反码输出。如9→0110,4→1011; ☆ 1～9中如无申请,输出→1111,表示数字0的编码,即0的编码是隐含的。 ☆ 无控制端,扩展时不方便. ③码盘是一种实现编码的器件.

  37. 补充：图形符号简介 Ⅰ、基本组成 基本单元框 ⑴ 符 号 框 ——单元功能或结构边界框 公共控制框 公共输出框 基本单元框 （必须） 公共控制框 （可选） 公共输出框 （可选） ⑵总限定符号——电路或器件总的逻辑功能。

  38. Ⅰ、基本组成（续） ⑶输入/出限定符号——与输入/出有关的相应输入/出的 功能、物理特性。 ⑷关联标记 ——用字母、数字表示输入之间、输出之间 以及输入/出之间的相互关系。 总限定符号 HPRI/BIN 符 号 框 基本单元框 输入/出限定符号 关联标记

  39. Ⅱ、逻辑关系 ⑴ 内部逻辑关系——符号框里面输入、输出的逻辑状态。 外部逻辑关系——符号框外面输入、输出的逻辑状态。 ⑵表示外部输入/出物理量、内部逻辑状态的两种方法。 逻辑非符号——输入/输出以“○”表示逻辑非信号。 极性符号 ——输入/输出以“ ”表示低电平（逻辑非） 信号。 注意：同一张逻辑图上，不能同时使用两种符号。 ⑶ 影响输入/输出 ——— 施加作用，影响、控制其他信号的 输入/输出。（主导作用） 受影响输入/输出 —— 受影响，受作用、受控制的信号 (端) 。（被动作用）

  40. ENa 受影响输入/输出 极性符号体制标注 极性符号体制标注 内部逻辑关系 内部逻辑关系 外部逻辑关系 影响输入/输出

  41. Ⅲ、关联标记(共10种关联关系) Gm:与关联; Vm:或关联; Nm:非关联; Zm:互联关联; Cm:控制关联; Mm:方式关联; Am:地址关联; ENm:使能关联; Sm:置位关联; Rm:复位关联; m标号

  42. ENa 使能关联:ST=0时,ENa=1,输出为正常功能; ST=1时,ENa=0,输出被封锁. Zm: 互联关联 V18: 或关联 ENa: 使能关联

  43. 只要有编码请求,或ST=1不允许时YS =1 ENa 只要有编码请求,且ST=0允许时 YEX =0 Ⅳ 举例 总限定符号HPRI/BIN—编码器

  44. 三、译码器 译码——编码逆过程，将二进制代码的原意“翻译” 出来，还原成原特定含义的信息。即每组代 码有一个相应输出端为有效高/低电平，其余 输出端为无效(低/高)电平。 分类——按功能不同，分为: 变量译码器 —表示输入变量状态，2/4，3/8，4/16 码制变换译码器 — BCD/十，余3/十，格雷码/十 显示译码器 —驱动显示器件

  45. 1、变量译码器（二进制译码器） 特点 — 输入:n个变量，即n位代码， 输出: 2n个.即对应n个变量的2n种组合,每个 输出对应一种输入代码，即一个n变 量最小项。 设计 — 举例三变量译码器的设计。 （真值表，表达式，变换，逻辑图） 也可设为低有效 解: 输入:3个变量，设为A,B,C。 输出: 23＝8个. 设为Y0～Y7高有效。

  46. 0 0 0 1 0 0 0 0 0 0 0 0 0 1 0 1 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 1 0 1 0 0 0 0 0 1 0 0 1 1 0 0 0 0 0 0 0 1 0 1 1 1 0 0 0 0 0 0 0 1 设计举例（续） 表达式 真值表 电路（略） 说明 — 译码器是多输入、多输出组合逻辑电路， 每个输出对应一个n变量最小项——也称 最小项发生器。

  47. 0 7 G A2 A1 A0 STA STB STC 集成变量译码器 2/4译码器 74LS139 CD4556 3/8译码器 74LS138 4/16译码器 74LS154 以74LS138 （3/8译码器）进行说明: 图形符号 一般符号

  48. 0 × × × × 1 1 1 1 1 1 1 1 × 1 × × × 1 1 1 1 1 1 1 1 • 1 0 0 0 0 0 1 1 1 1 1 1 1 • 1 0 0 0 1 1 0 1 1 1 1 1 1 • 1 0 0 1 0 1 1 0 1 1 1 1 1 • 1 0 0 1 1 1 1 1 0 1 1 1 1 • 1 0 1 0 0 1 1 1 1 0 1 1 1 • 1 0 1 0 1 1 1 1 1 1 0 1 1 • 0 1 1 0 1 1 1 1 1 1 0 1 • 1 0 1 1 1 1 1 1 1 1 1 1 0 说明：有3个变量输入端A2A1A0(ABC) 有8个输出端 Y0 … Y7，低译中（低有效） 有3个使能端 STA、STB、STC 功能表

  49. ①扩展应用： 1 1 1 1 ⑴ 0 0 Y3 0 1 输入端:4个,A3～A0 输出端:16个,Y0～Y15 A3=1时, ⑵片工作 如A3～A0=1011→Y11=0 A3=0时, ⑴片工作 如A3～A0=0011→Y3=0 ⑵ Y11 2片138 (3/8)4/16译码器 （也可扩成5/32、6/64译码器） 4/16译码器
