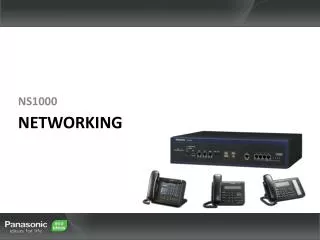

  1. NS1000 Networking

  2. Spis • 0.0 Wprowadzenie • 1.1 Koncepcja One-Look Networking • 1.2 Główne Funkcje One-Look • 1.3 Jednostka Master i Slave • 2.1 Pojemność IP – Linie zewnętrzne (Trunki) • 2.2 Pojemność IP – Linie wewnętrzne (Extensions) • 3.1 Komunikacja Peer to Peer • 3.2 Ustawienia Grup Peer to Peer • 4.1 Przegląd QSIG Networking • Appendix -1 Przepustowość • Appendix -2 Bezpieczeństwo portów IP Port

  3. 0.0 Wprowadzenie • NS1000 dostarcza dwie metody prywatnego łączenia w sieć (networking): • 1. One-Look Networking • 2. QSIG Networking (poprzez ISDN i H.323) • Ten modul skupia się na nowej funkcji NS1000 nazywanej dalej “One-Look Networking”. • Głównymi zaletami One-look networking są; • Wygląda jak jeden system PBX, mimo że dwa lub więcej PBX jest połączonych razem • System może być łatwo rozszerzany za pomocą narzędzia WebMC z poziomu przeglądarki internetowej • Nie są wymagane dodatkowe serwery do kontroli połączeń. • Główne różnice różnice pomiędzy “One-look” i “QSIG”; • Dla “One-look”, ‘Master’ PBX kontroluje wszystkie linie wewnętrzne w sieci • W sieci “QSIG” każdy PBX kontroluje swoje własne linie wewnętrzne • Dla “QSIG”, każdy PBX potrzebuje indiwidualnego programowania • Dla “One-look”, niemalże wszystkie ustawienia odbywaią się za pomocą Master PBX • “QSIG” pozwala na połączenie NS1000 do istniejących systemów KX-TDE/NCP, lub może być użyty gdy mamy do czynienia z 17 lub większa liczbą NS1000 w sieci. • “One-Look” może być wykorzystany do połączenia do 16 systemów NS1000(Max)

  4. Rozdział 1 One-Look Networking

  5. 1.1 Koncepcja One-Look Networking • System wygląda jak jeden PBX, nawet jeśli jest połączony za pomocą sieci IP Concept of One-look Networking The PBX located at the head office controls all of the extensions. Head Office Ext.1001 Ext.1002 IP Network Branch Office Branch Office Ext.1102 Ext.1101 Ext.1202 Ext.1201 Wszystkie linie wewnętrzne w sieci One-Look zachowują się tak jak gdyby były część Głównego Biura, bez względu na aktualną lokalizacje. * Sieć może być łatwo rozszerzona za pomocą prostego programowania - aż do 1000 lini wewnętrznych może być łatwo skonfigurowane.

  6. 1.1 Koncepcja One-Look Networking • Jednostka Główna kontroluje jeden lub więcej jednostek Slave (Max 15) Physical Connection of One-look Networking Head Office Master Unit PTSN PTSN IP Network IP Network Branch Office Branch Office The PBX located at the branch office is called the “Slave Unit”. Slave Unit Slave Unit Jeśli jednostki ‘Slave’ są zainstalowane w biurach branżowych, połączenia localne mogą być wykonane za pomocą lokalnych lini zewnętrznych. (Trunks)Jednostka Slave obsługuje również dodatkowe linie wewnętrzne i funkcje UM. Uwaga: System redundancy(nadmiarowość) nie jest obsługiwana, jeśli jednostka Master przestanie działać, połączenie nie będą możliwa również poprzez jednostki Salve ( (TBC)

  7. 1.1 Koncepcja One-Look Networking • Specyfikacja • Maksymalna liczba jednostek w systemie one-look networking to 16. • Master : 1 • Slave : 15 • Maksymalna liczba lini wewnętrznych w systemie one-look networking to 1,000. • Max. 1,000 lini wewn. / networked system • Max. 640 lini wewn. * / site (unit) • SIP Phone : 640 • IP-PT i IP Softphone : 128 • Linie wewn. (SLC nakarcie Physical Extension Card) : 2 • Dodatkowy serwer do kontroli połączeń w sieci nie jest wymagany. • Większość konkurencji potrzebuje dodatkowego serwera dla 5 lub więcej PBX. • Sieć one-look powinna składać się z PBX-ów które mają ten sam suffix modelu (e.g., KX-NS1000NE).

  8. 1.2 Główne Funkcje One-Look • System "One-Look" może być łatwo rozszerzony, bez skomplikowanego programowania. • Dealerzy mogą łatwo dodawać dodatkowe jednostki podrzędne (Slave). • Jednostki SLAVE automatycznie łączą się z jednostką Master i konfigurują się odpowiednio. • Konfiguracja jest prosta w porównaniu do NCP / TDE, (GW no. settings, DN2IP settings, Hunt pattern settings, itp.). Master Unit Slave Unit One-look Networking 1. System Expansion 2. Automatically connects to the master, and configures itself. New Slave Unit

  9. 1.2 Główne Funkcje One-Look • Połączenia lini zewnętrznych (Trunk calls) przez jednostki zdalne (Slave). • Użytkownik może uzyskać dostęp lini zewnętrznych podłączonych do jednostek zdalnych co zmniejsza koszty połączeń. • Międzynarodowe rozmowy mogą być zmniejszone do lokalnych opłat połączeń. Head Office Hamburg Local Call Paris Ext.1001 PTSN PTSN One-look Networking Branch Office Total call charges can be reduced. Internal Company Call (No charge) Ext.1101 Poprzez programowanie ARS, połązcenia wychodzące mogą być kierowane tak, aby ograniczyć koszty połączeń. Jednostka Master posiada tabelę ARS (System Common Setting) i kontroluje wszystkie połączenia wychodzące.

  10. 1.2 Główne Funkcje One-Look • Uproszczone programowanie za pomocą wbudowanego narzędzia obsługi Web (WebMC) • Połączenie WebMC do głównej jednostki może być wykorzystane do programowania wszystkich jednostek SLAVE. Web MC Master Unit Web MC connected to Master can configure both Master and Slave Units. One-look Networking Slave Unit Slave Unit Web MC connected to a Slave unit can only program ‘local’ parameters of the Slave Unit.

  11. 1.3 Jednostka Master i Slave • Jednostki Master i Slave są tym samym fizyczny modelem PBX. • Tryb PBX (Master lub Slave) ustawiany jest za pomocą systemu programowania (inicjowania). • Kluczowe parametry przypisane do każdej jednostki to: • Master: Typ PBX = Master + adres IP • Slave: Typ PBX = Slave + adres IP + adres IP jednostki nadrzędnej (Master) • Tryb PBX (Master lub Slave) jest wskazany przez (MASTER) diodę LED na przednim panelu. Indicators BATT ALARM Master : Green ON Slave : Amber ON MASTER STATUS

  12. 1.3 Jednostka Master i Slave • Wspólne i indywidualne ustawienia urządzenia • Aby skonfigurować sieć One-Look, niektóre ustawienia muszą być skonfigurowane dla każdej jednostki. • Główne nastawienia “Common settings” wliczając Numbering Plan, COS, Group settings, itp. “Individual Settings” wliczając instalowanie kart fizycznych i wirtualnych, rejestracja terminali IP, itp.

  13. 1.3 Jednostka Master i Slave • Jak skonfigurować każdą indywidualną jednostkę • Aby skonfigurować każdą jednostkę, wybierz jednostkę za pomocą WebMC • Istnieją dwie drogi aby wybrać pożądaną jednostkę Via ‘Home’ Screen Icon 1 Right-click the unit to be configured, and select “Maintenance” or “Setup”. 2 Select the unit to be configured from the pull-down menu.

  14. 1.3 Jednostka Master i Slave • Site ID jest używany dla wspólnych ustawień “Common settings”. • Site ID jest przypisany do każdej jednostki za pomocą Kreatora “Add Site”. • Na ekranie ustawień PBX, Site ID jest usżywany zamiast nazwy site-u „Site name”. • Przykład: Ustawienie lini wewnętrznych “Site” column * “Site ID”jest używany dla “CO Line Settings”, “DIL Table & port Settings”, “Door-phone”, “External Relay”, “External Sensor”, itp. * Aby potwierdzić Site ID, kliknij “List View” na ekranie głównym (Home).

  15. Rozdział 2 ONE-LOOK NETWORKING: PROJEKT SYSTEMU

  16. 2.1 Rozszerzenie Pojemność IP – Linie zewnętrzne (Trunki) SIP Provider SIP Provider SIP Provider • Całkowita pojemność lini zewnętrznych IP nie zwiększa się proporcjonalnie do liczby sitów. SIP Trunking example Max. per networked Systems ->256ch. Max. per site -> 256 100ch One-look Networking 56ch 100ch • * Liczba dostępnych H.323 lub Linie miejskich wzrasta w zależności od liczby sitów, jednakże ogólna pojemność lini zewnętrznych IP nie wzrasta (256 IP Trunks ponad 16 sitów Max).

  17. 2.2 Rozszerzenie Pojemność IP – Linie wewnętrzne (Extensions) • Całkowita pojemność lini wewnętrznych IP nie zwiększa się proporcjonalnie do liczby sitów. SIP-Extension example Max. per networked Systems ->1000. Max. per site -> 640 300 One-Look Networking One-look Networking 60 640 * Liczba dostępnych lini wewnętrznych wzrasta w zależności od liczby sitów, jednakże ogólna pojemność lini wewnętrznych nie wzrasta PROPORCJONALNIE

  18. Rozdział 3 Peer – to- Peer (P2P) Networking

  19. 3.1Komunikacja Peer to Peer (P2P) NT3xx NT3xx • Komunikacja Peer to Peer (P2P) • NS1000 automatycznie nawiązuje komunikacje peer-to-peer pomiędzy kompatybilnymi z P2P telefonami wewnętrznymi IP (np.: NT3xx i seria UT ) należącymi do tej samej grupy P2P. Non-P2P Path P2P Path P2P Path DSP Required P2P Group 1 P2P Group 2 UTxxx P2P Group 2 UTxxx Poprzez użycie trybu Peer to Peer, możliwe jest: - Potecjalne zredukowanie ruchu sieciowego do PBX-a - Usprawnienie jakości głosu dla połączeń P2P (Poprzez zastosowanie kodeka G722 – Tylko połączenia P2P) P2P Group 2 Uwaga: Funkcja P2P nie może być wyłączona, ale za pomocą funkcji grupy P2P, telefony przypisane do różnych grup P2P mogą wykonywać połączenia Non-P2P.

  20. 3.2Ustawienia Grup Peer to Peer Group • Grupa P2P dla lini wewnętrznych IP może zostać skonfigurowana z poziomu ekranu Port-Properties; ‘Settings’ -> PBX Configuration -> Slot -> Virtual Cards -> Port Properties The P2P Group for the desired extension can be set here. Uwaga: IP-CS nie obsługuje komunikacji P2P, tak więc nie ma ustawień dla tej grupy.

  21. Rozdział 4 QSIG Networking

  22. 4.1 QSIG - Przegląd • Połączenia między różnymi systemami PBX można ustanowić za pomocą QSIG.PBX (KX-NS1000, KX-TDE, KX-NCP) mogą być połączone ze sobą za pośrednictwem prywatnej sieci ISDN lub sieci VoIP (H.323) i oferują funkcje QSIG. (Programowanie jest takie samo jak istniejące programowanie NCP / TDE) NS1000 Master QSIG Networking NS1000 Master KX-TDE/NCP Podczas korzystania z zaawansowanych funkcji QSIG, KX-TDE / NCP musi być z MPR w wersji 4.1000 lub nowszej. Podczas korzystania z QSIG zaawansowanych funkcji, klucze aktywacyjne są potrzebne.

  23. Dodatek – 1 Przepustowość

  24. Przepustowość Przy planowaniu „site-u” należy uwzględnić przepustowość dla danych głosowych, kontroli połączeń (sygnalizacja) oraz system kontroli pomiędzy jednostkami • Wymagana przepustowość połączenia dla Głosu: Określona przez kodek i Packet Sending Interval • Wymagana przepustowość połączenia dla dla Sygnalizacji • Wymagana przepustowość połączenia dla SystemuKontroli(TBC) Uwaga: Oprócz powyższych powinny być również brane pod uwagę : Basic Ethernet frame, VPN headers, itp.

  25. Przepustowość • Przepustowość sieci dla One-look networking • Sygnalizacja ruchu danych pomiędzy jednostką główną jest oszacowywana poprzez liczbę lini wewnętrznych zastosowanych w jednostce głównej. • Poniższa tabela przedstawia szacowany ruchu sygnalizacyjny danych w przypadku 2 jednostek głównych połączonych w jedną sieć za pomocą one-look. • Wartości są wyliczone dla godziny o największym ruchu/zajętości. • System jest w zasadzie non-blocking.

  26. Przepustowość • Przkład konfiguracji sieci One-Look Signaling RTP - RTP codec :G.711 - Packet interval :20ms Master: 150 Extensions Number of simultaneous calls: 26*Signaling: 416 kbpsRTP: 4,160kbps*Number of 100 extn. in busy hour B Number of simultaneous calls: 12*Signaling: 256 kbpsRTP: 1,920kbps*Number of 50 extn. in busy hour A IP Network IP Network C Slave 1: 100 Extensions Slave 2: 50 Extensions Number of simultaneous calls: 12*Signaling: None (included A and B)RTP: 1,920kbps*Number of 50 extn. in busy hour

  27. Przepustowość • Ocena przepustowości - Przykład • Przepustowość wymagana dla danych głosu • = Number of simultaneous calls x 2 x Required bandwidth for codecs (kbps) • = 16 x 2 x 80 = 2560kbps • Przepustowość wymagana dla Sygnalizacji • = Number of simultaneous calls x signalling bandwidth per call for SIP phones (kbps) • = 16 x 16 = 256kbps • Całkowita wymagana przepustowość • = Bandwidth required for Voice data (kbps) + Bandwidth required for signalling (kbps) • = 2560 + 256 = 2816kbps Master Unit Slave Unit IP Network Number of Extensions : 50 Extension Type : SIP Phone Number of Simultaneous Calls : 16 CODEC : G.711 Packet Interval : 20ms *W tym przykładzie Basic Ethernet frame, VPN headers, system control data, nie są brane pod uwagę.

  28. Dodatek – 2 Bezpieczeństwo Portów IP

  29. Bezpieczeństwo Portów • Port Security • Jeśli sieć VoIP zawiera zaporę, zapora ta musi być odpowiednio skonfigurowana, aby umożliwić pakietom VoIP przejście przez niektóre porty z portów wymienionych poniżej, bez bycia zablokowanym przez filtrowanie.Porty, dla których trzeba skonfigurować firewall mogą się różnić w zależności od warunków sieci.Aby uzyskać więcej informacji, skontaktuj się z administratorem sieci.W poniższej tabeli przedstawiono porty PBX używane do komunikacji IP.

  30. Numery Portów (Domyślne) (1/5) • LAN Port Numbers

  31. Numery Portów (Domyślne) (2/5) • MNT Port Numbers (1)

  32. Numery Portów (Domyślne) (3/5) • MNT Port Numbers (2)

  33. Numery Portów (Domyślne) (4/5) • DSP Port Numbers (1)

  34. Numery Portów (Domyślne) (5/5) • DSP Port Numbers (2)

  35. KONIEC
