  1. 项目九 十字交通灯

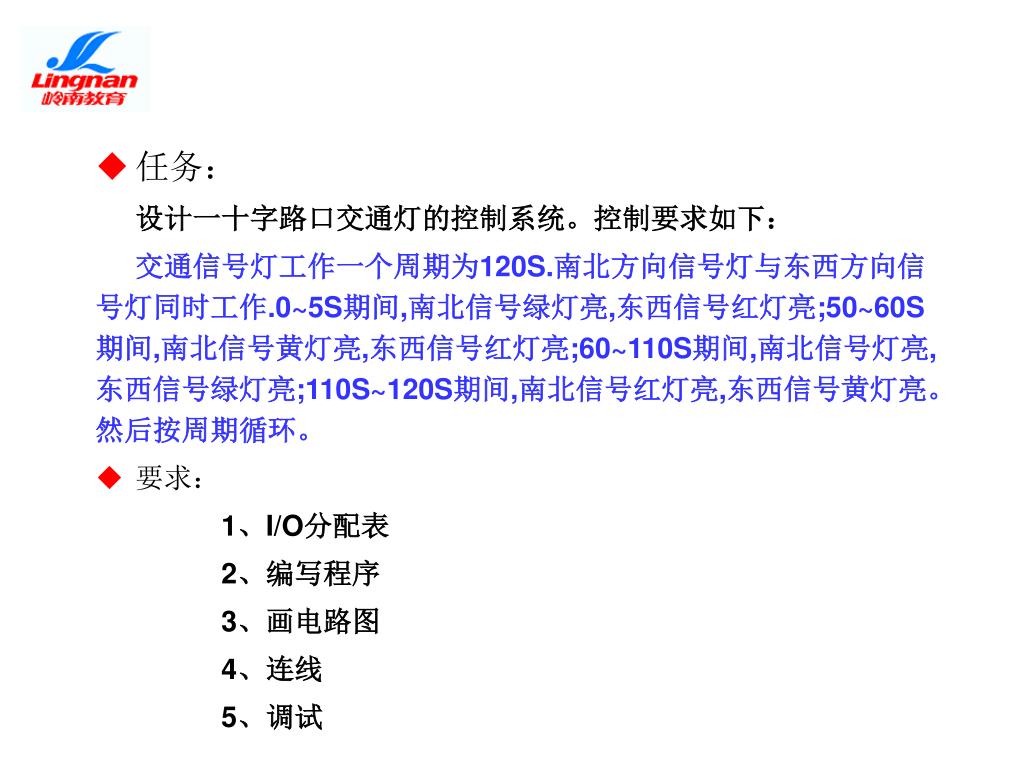

  2. 任务： 设计一十字路口交通灯的控制系统。控制要求如下： 交通信号灯工作一个周期为120S.南北方向信号灯与东西方向信号灯同时工作.0~5S期间,南北信号绿灯亮,东西信号红灯亮;50~60S期间,南北信号黄灯亮,东西信号红灯亮;60~110S期间,南北信号灯亮,东西信号绿灯亮;110S~120S期间,南北信号红灯亮,东西信号黄灯亮。然后按周期循环。 • 要求： 1、I/O分配表 2、编写程序 3、画电路图 4、连线 5、调试

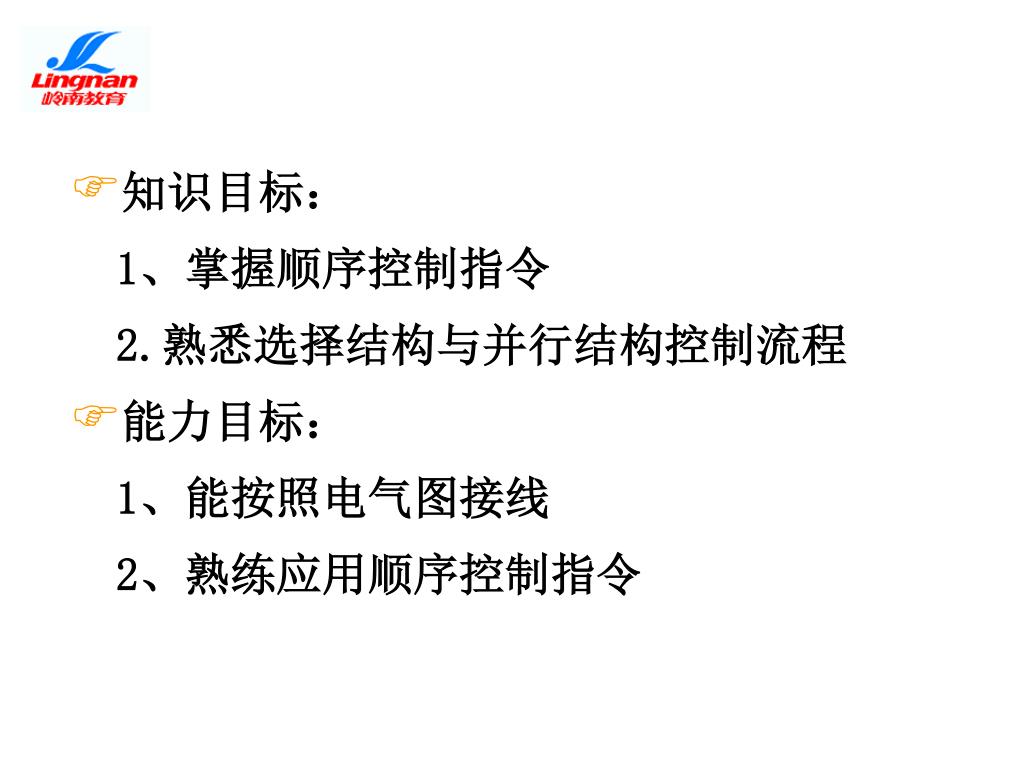

  3. 知识目标： 1、掌握顺序控制指令 2.熟悉选择结构与并行结构控制流程 • 能力目标： 1、能按照电气图接线 2、熟练应用顺序控制指令

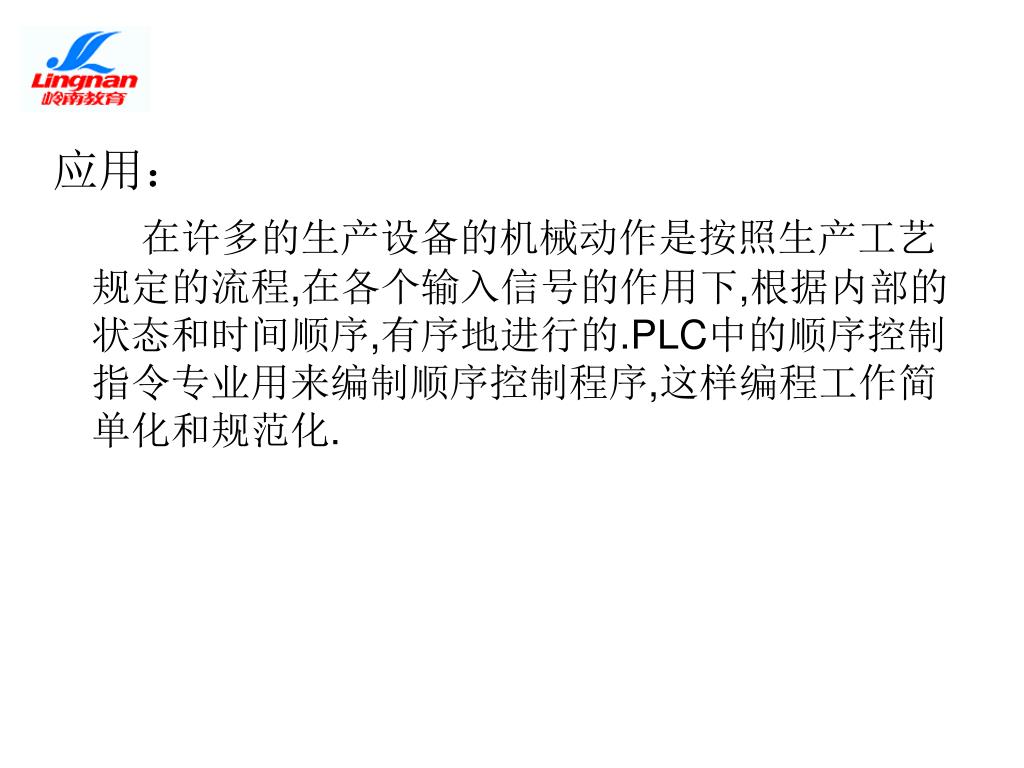

  4. 应用： 在许多的生产设备的机械动作是按照生产工艺规定的流程,在各个输入信号的作用下,根据内部的状态和时间顺序,有序地进行的.PLC中的顺序控制指令专业用来编制顺序控制程序,这样编程工作简单化和规范化.

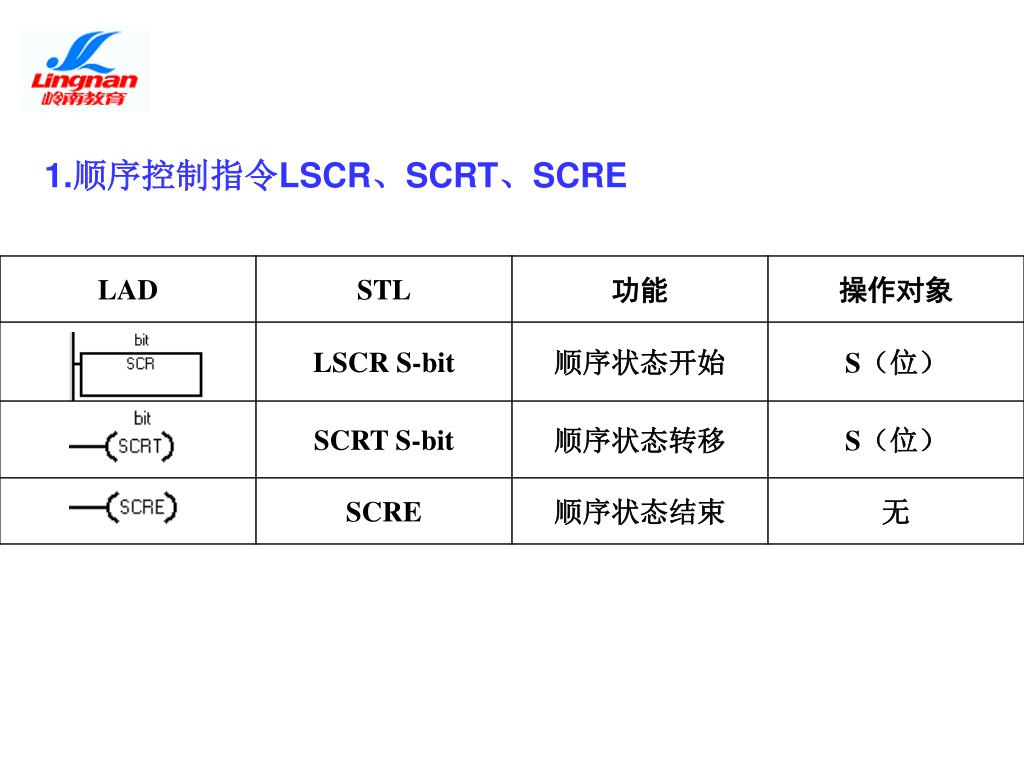

  5. 1.顺序控制指令LSCR、SCRT、SCRE

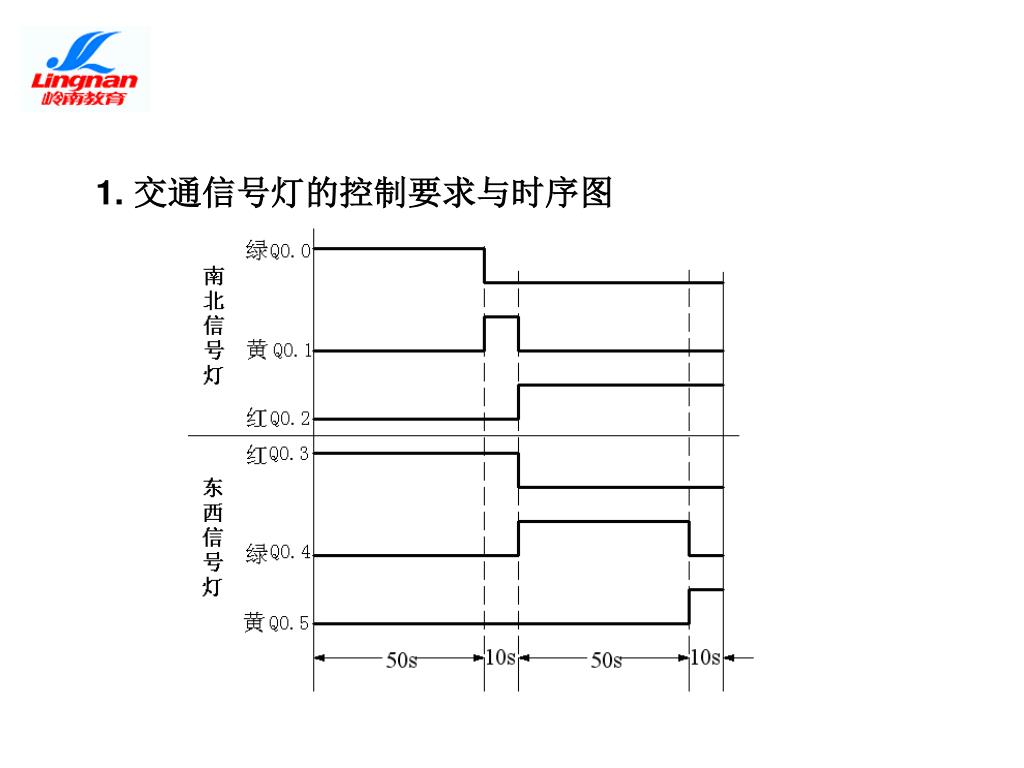

  6. 1. 交通信号灯的控制要求与时序图

  7. 2. PLC输入/输出端口分配如表4-4所示

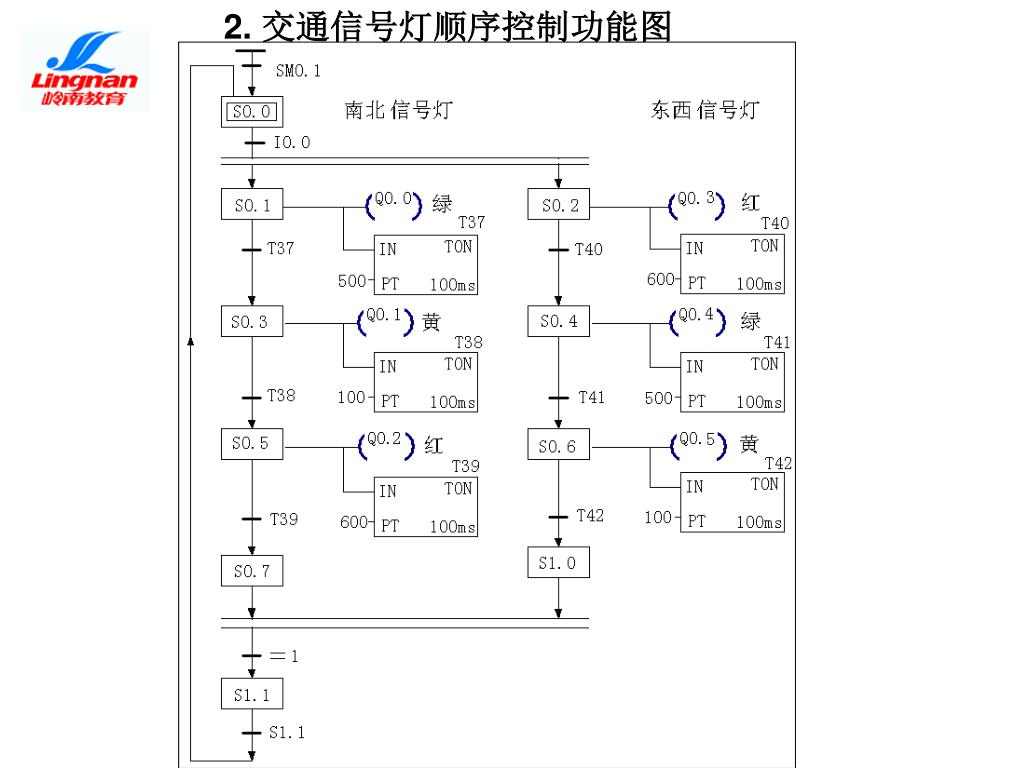

  8. 2. 交通信号灯顺序控制功能图

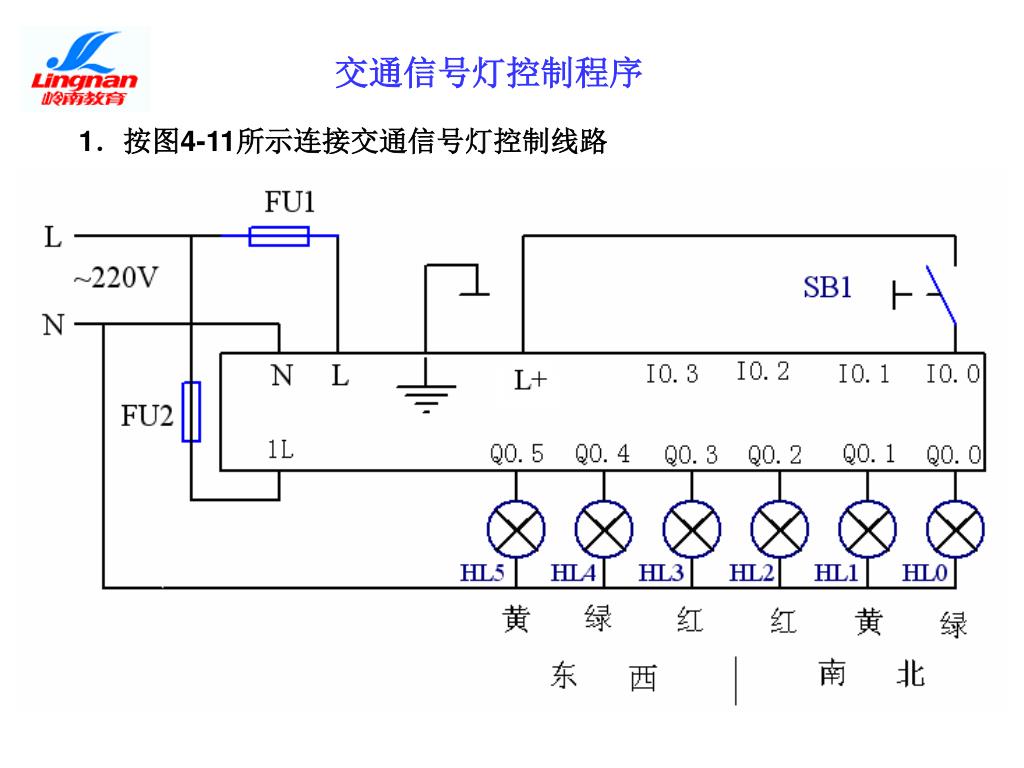

  9. 交通信号灯控制程序 1．按图4-11所示连接交通信号灯控制线路

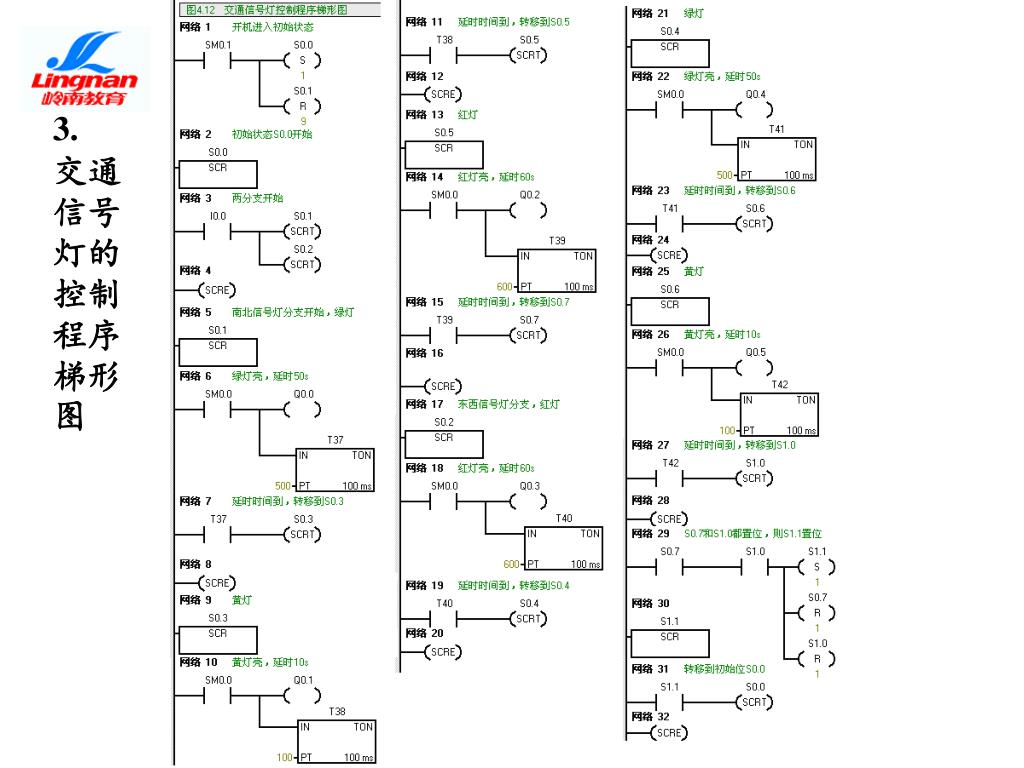

  10. 3. 交通信号灯的控制程序梯形图

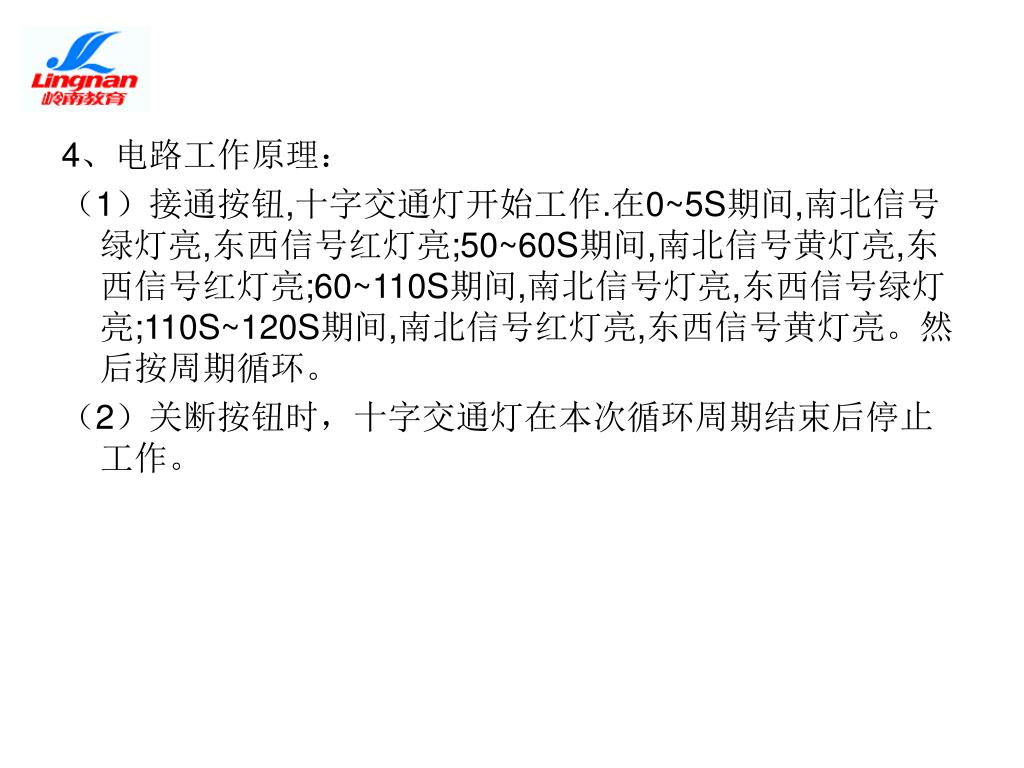

  11. 4、电路工作原理： （1）接通按钮,十字交通灯开始工作.在0~5S期间,南北信号绿灯亮,东西信号红灯亮;50~60S期间,南北信号黄灯亮,东西信号红灯亮;60~110S期间,南北信号灯亮,东西信号绿灯亮;110S~120S期间,南北信号红灯亮,东西信号黄灯亮。然后按周期循环。 （2）关断按钮时，十字交通灯在本次循环周期结束后停止工作。

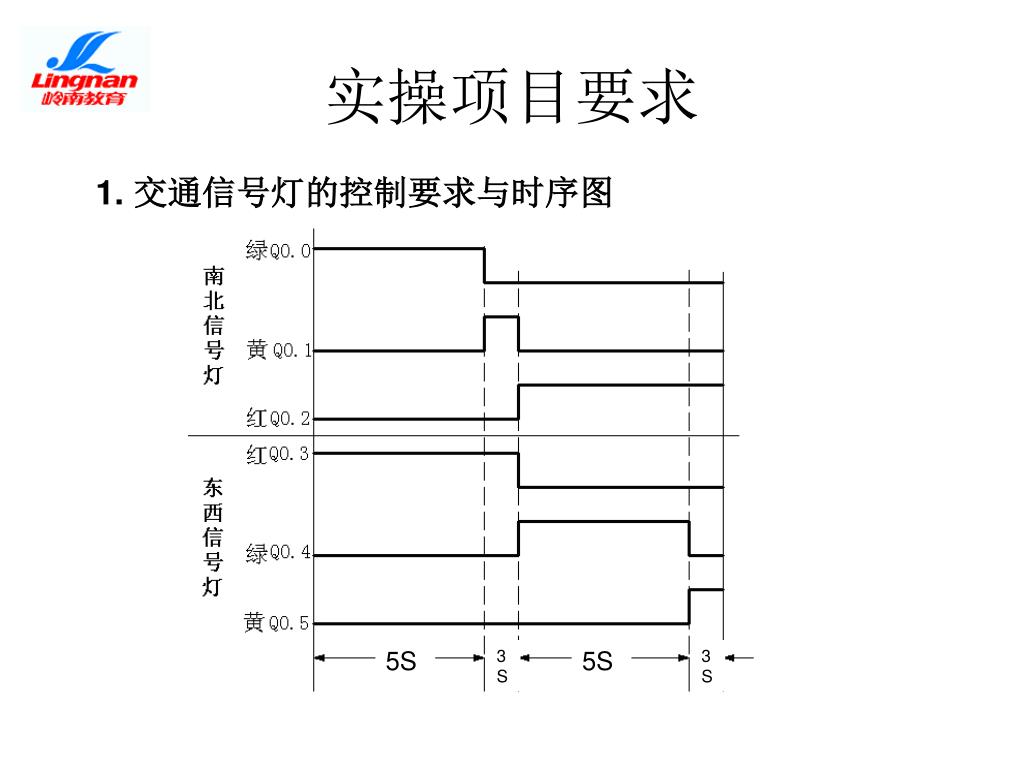

  12. 实操项目要求 1. 交通信号灯的控制要求与时序图 5S 3S 5S 3S

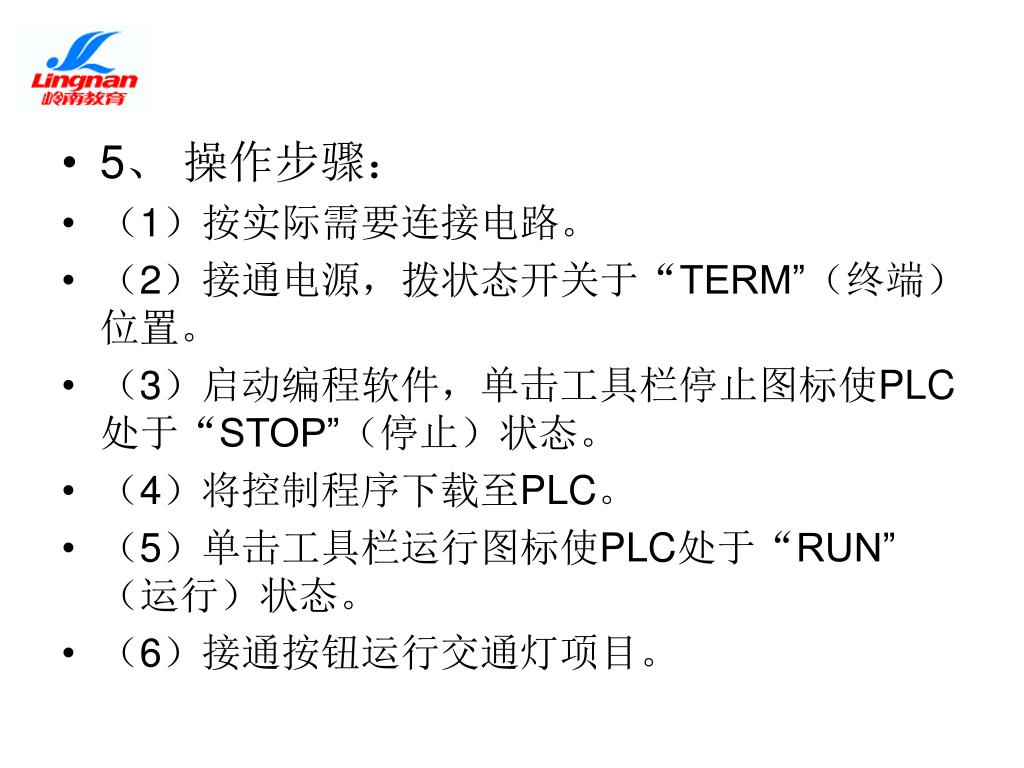

  13. 5、 操作步骤： • （1）按实际需要连接电路。 • （2）接通电源，拨状态开关于“TERM”（终端）位置。 • （3）启动编程软件，单击工具栏停止图标使PLC处于“STOP”（停止）状态。 • （4）将控制程序下载至PLC。 • （5）单击工具栏运行图标使PLC处于“RUN”（运行）状态。 • （6）接通按钮运行交通灯项目。

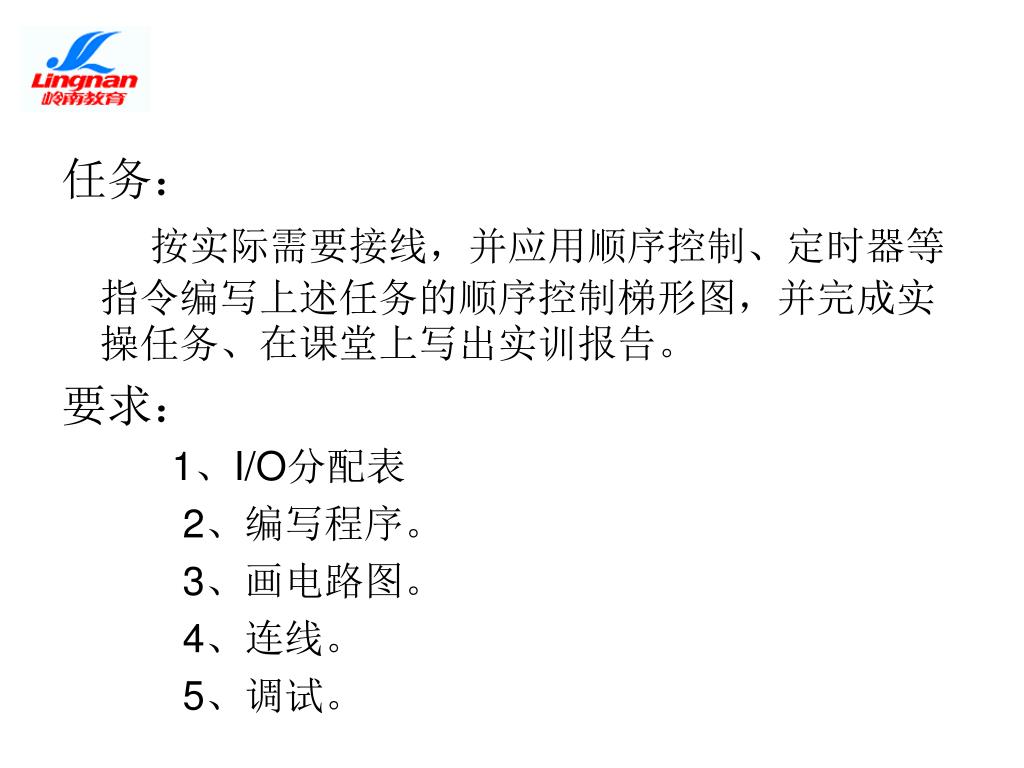

  14. 任务： 按实际需要接线，并应用顺序控制、定时器等指令编写上述任务的顺序控制梯形图，并完成实操任务、在课堂上写出实训报告。 要求： 1、I/O分配表 2、编写程序。 3、画电路图。 4、连线。 5、调试。

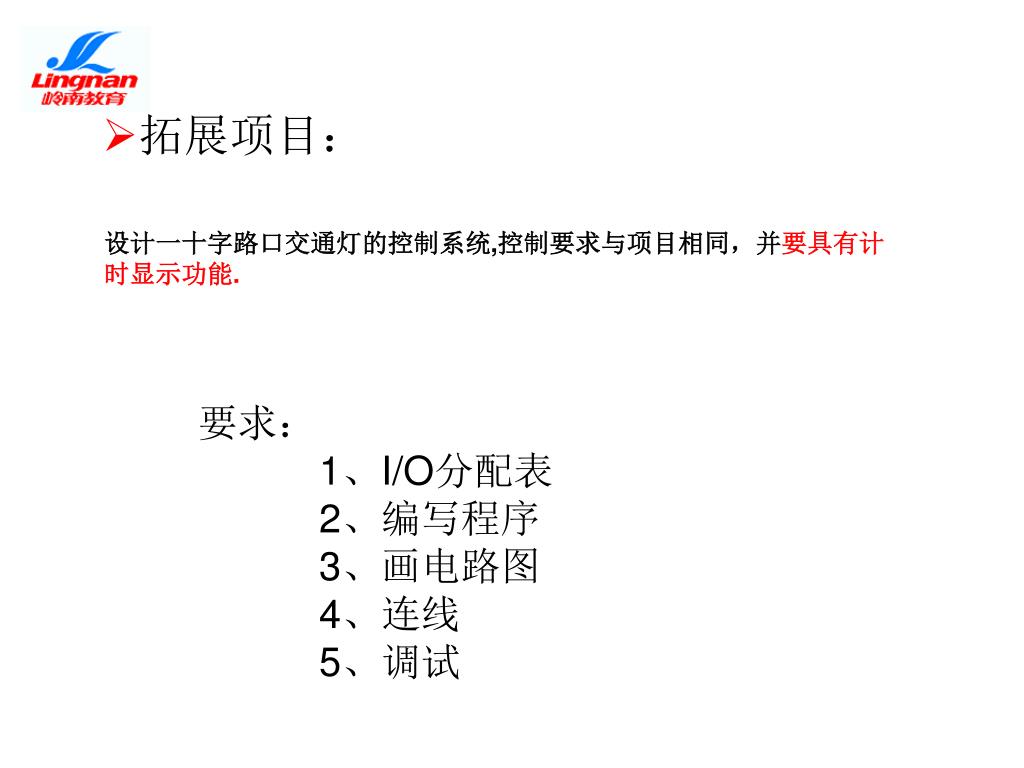

  15. 拓展项目： 设计一十字路口交通灯的控制系统,控制要求与项目相同，并要具有计时显示功能. 要求： 1、I/O分配表 2、编写程序 3、画电路图 4、连线 5、调试
