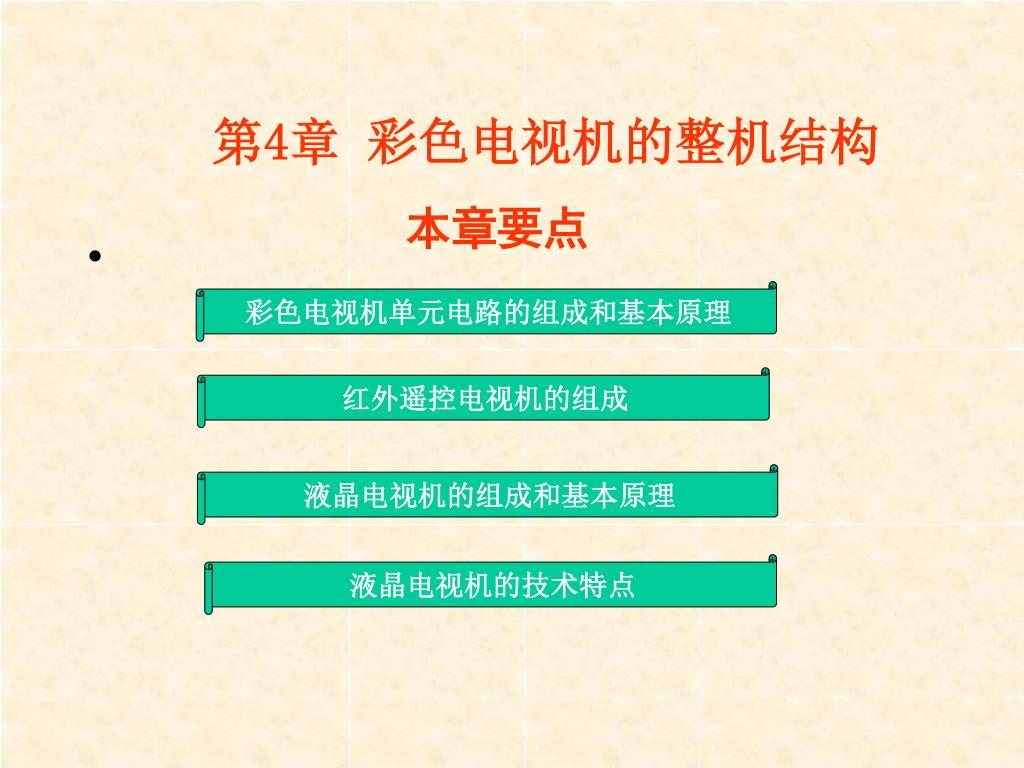

第4章彩色电视机的整机结构 本章要点彩色电视机单元电路的组成和基本原理红外遥控电视机的组成液晶电视机的组成和基本原理液晶电视机的技术特点

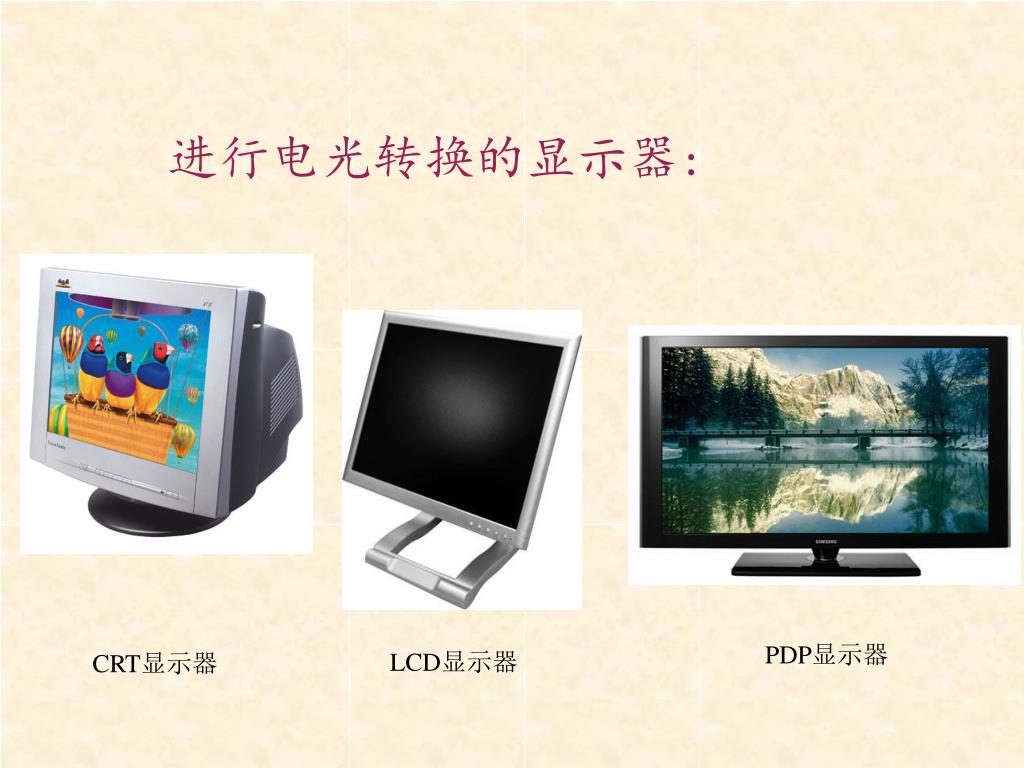

PDP显示器 LCD显示器 CRT显示器进行电光转换的显示器:

内外石墨层 （加速极）　第一阳极偏转线圈管脚　 +E 电子束荧光屏灯丝　铝膜　阴极　荧光粉栅极　铝膜负极性图像信号（聚焦极）　第三阳极高压嘴 CRT电光转换原理

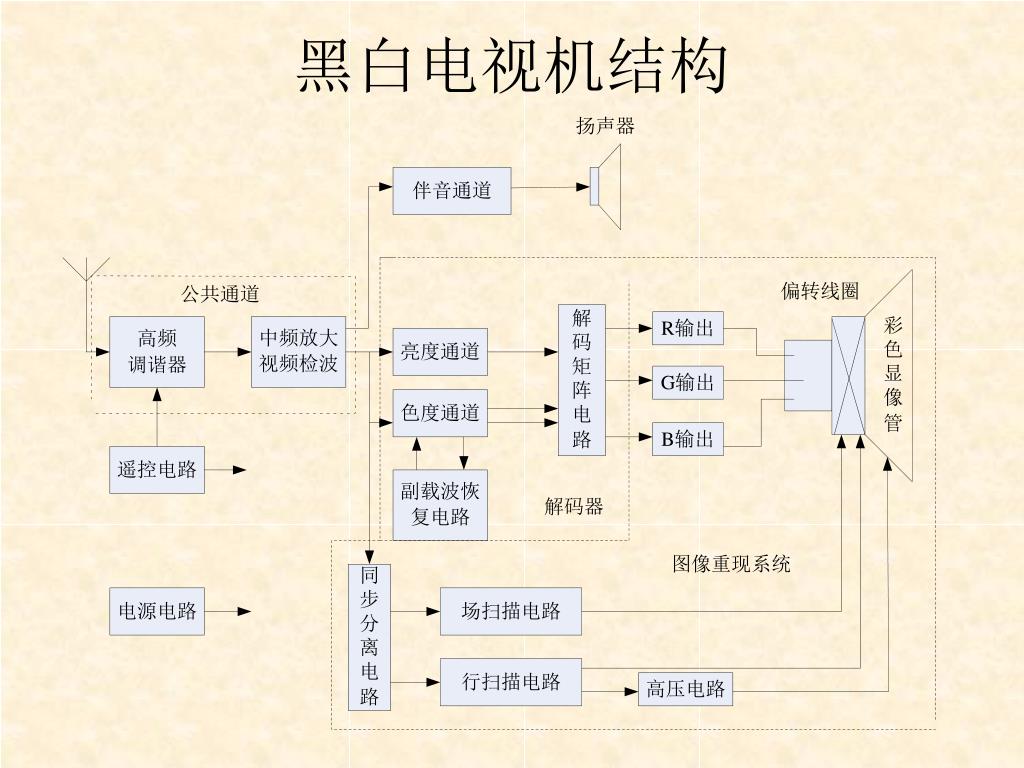

黑白电视机结构

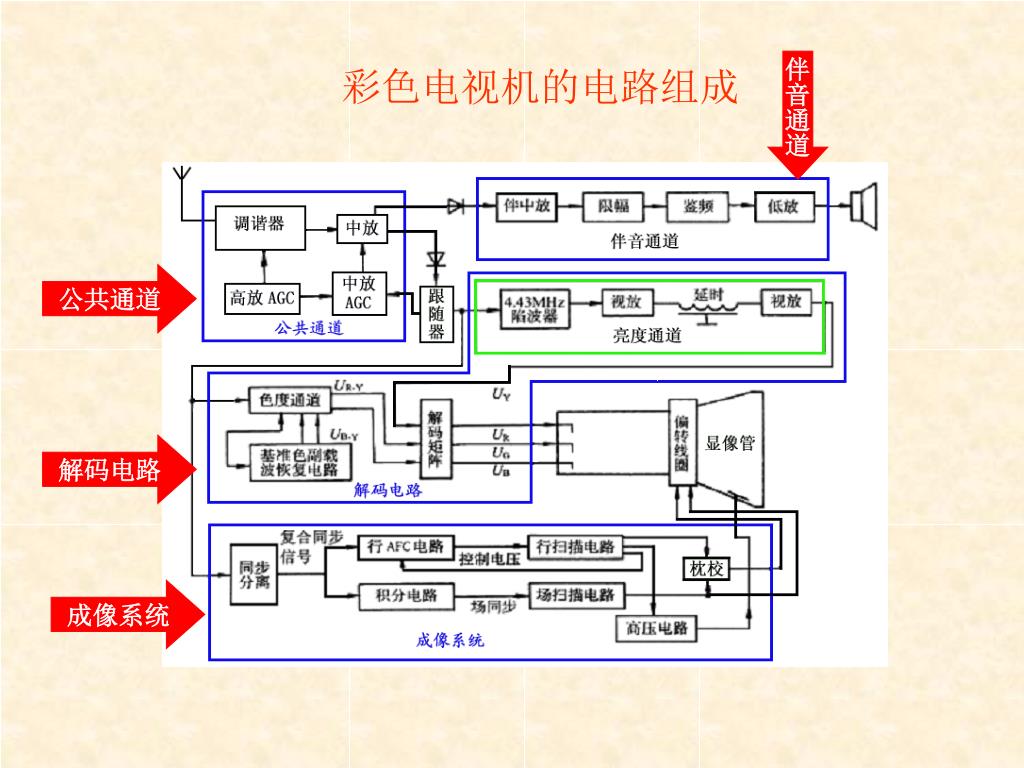

伴音通道 彩色电视机的电路组成公共通道解码电路成像系统

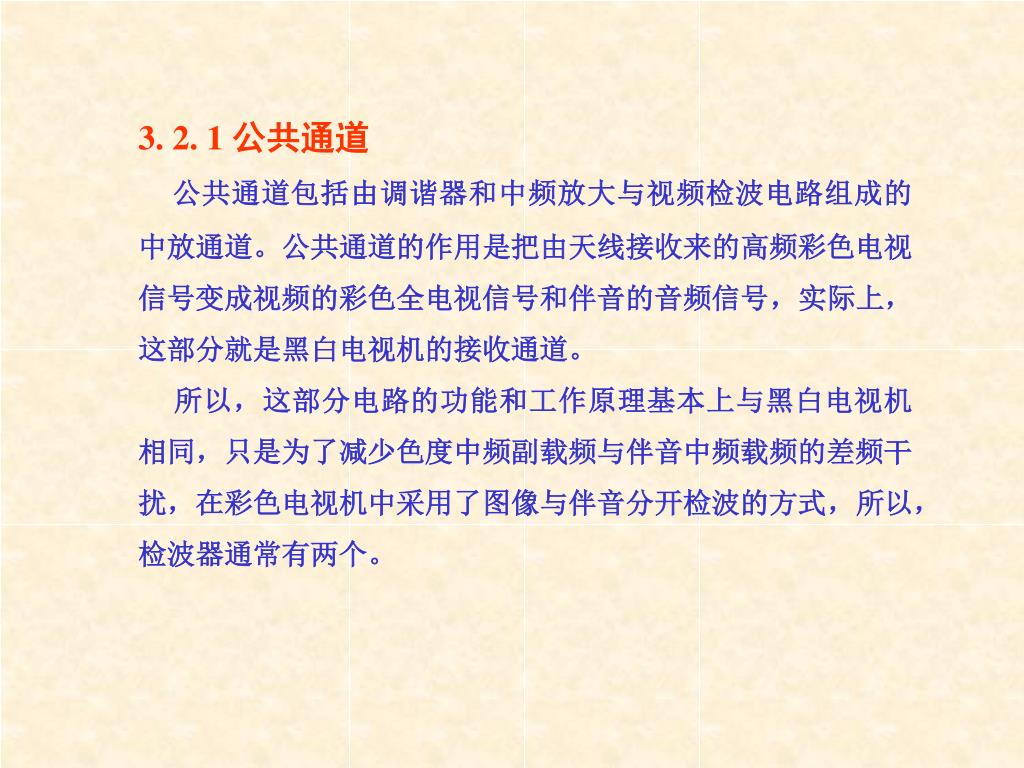

3. 2. 1 公共通道 公共通道包括由调谐器和中频放大与视频检波电路组成的中放通道。公共通道的作用是把由天线接收来的高频彩色电视信号变成视频的彩色全电视信号和伴音的音频信号，实际上，这部分就是黑白电视机的接收通道。所以，这部分电路的功能和工作原理基本上与黑白电视机相同，只是为了减少色度中频副载频与伴音中频载频的差频干扰，在彩色电视机中采用了图像与伴音分开检波的方式，所以，检波器通常有两个。

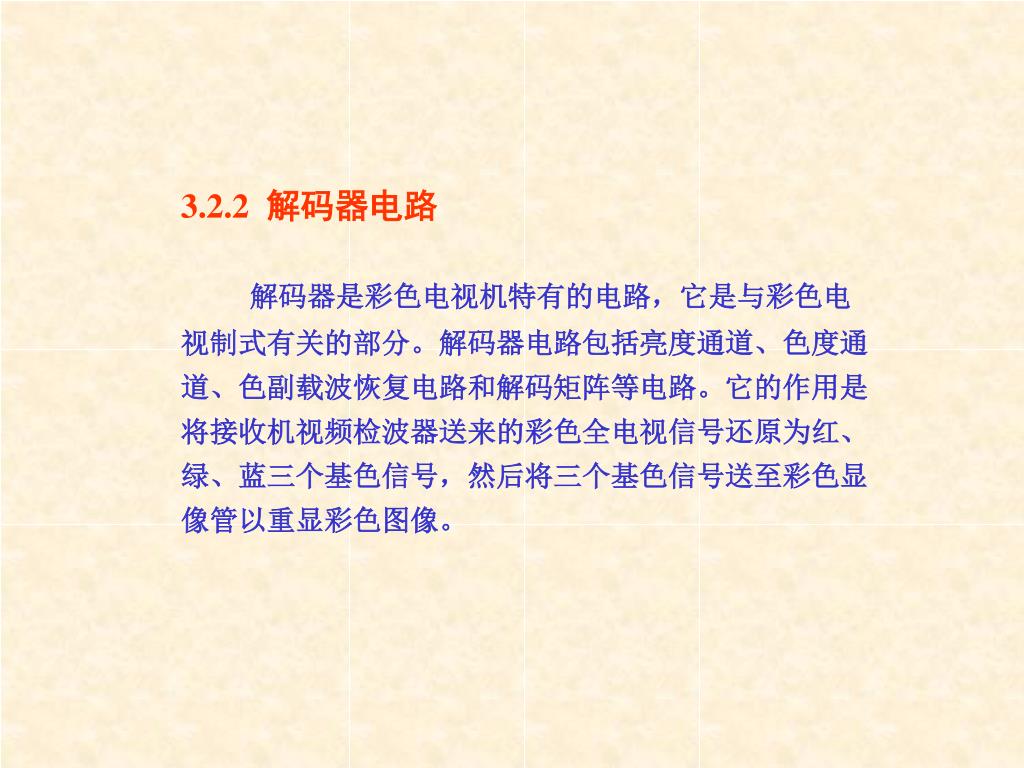

3.2.2 解码器电路 解码器是彩色电视机特有的电路，它是与彩色电视制式有关的部分。解码器电路包括亮度通道、色度通道、色副载波恢复电路和解码矩阵等电路。它的作用是将接收机视频检波器送来的彩色全电视信号还原为红、绿、蓝三个基色信号，然后将三个基色信号送至彩色显像管以重显彩色图像。

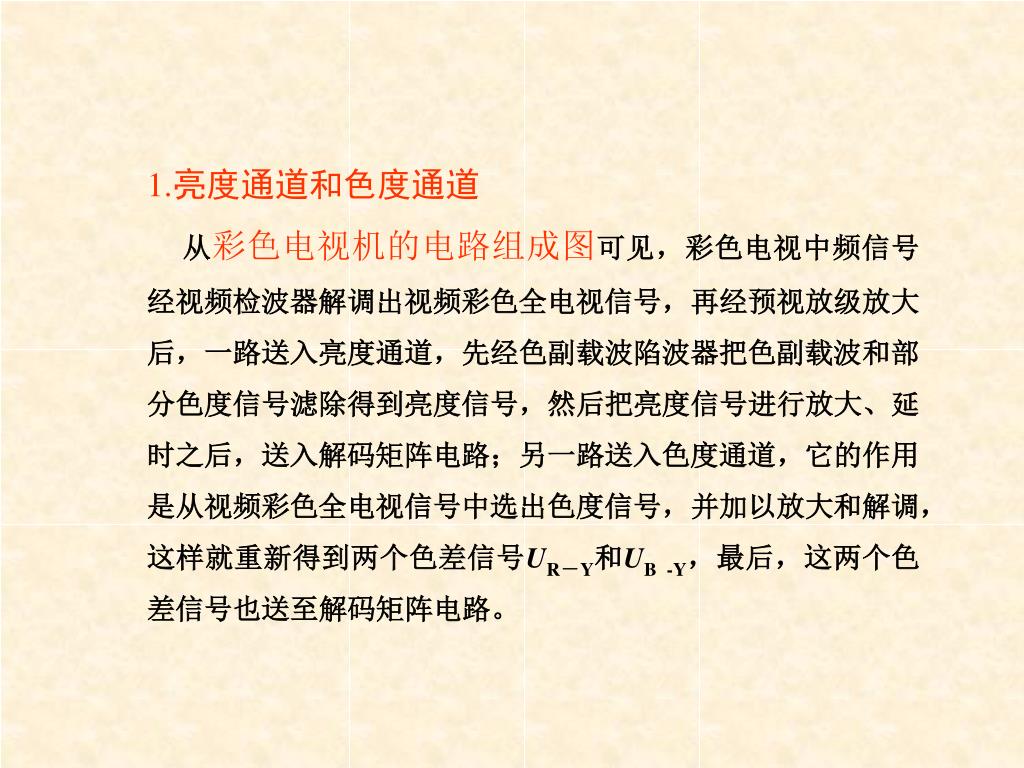

1.亮度通道和色度通道 从彩色电视机的电路组成图可见，彩色电视中频信号经视频检波器解调出视频彩色全电视信号，再经预视放级放大后，一路送入亮度通道，先经色副载波陷波器把色副载波和部分色度信号滤除得到亮度信号，然后把亮度信号进行放大、延时之后，送入解码矩阵电路；另一路送入色度通道，它的作用是从视频彩色全电视信号中选出色度信号，并加以放大和解调，这样就重新得到两个色差信号UR－Y和UB -Y，最后，这两个色差信号也送至解码矩阵电路。

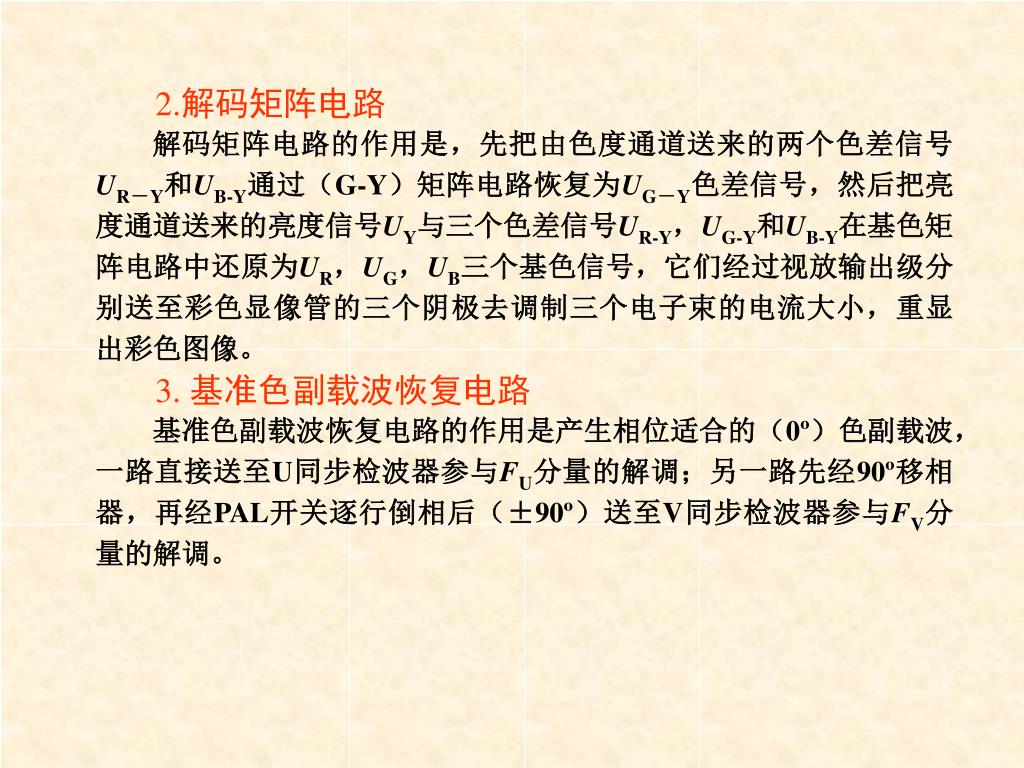

2.解码矩阵电路 解码矩阵电路的作用是，先把由色度通道送来的两个色差信号UR－Y和UB-Y通过（G-Y）矩阵电路恢复为UG－Y色差信号，然后把亮度通道送来的亮度信号UY与三个色差信号UR-Y，UG-Y和UB-Y在基色矩阵电路中还原为UR，UG，UB三个基色信号，它们经过视放输出级分别送至彩色显像管的三个阴极去调制三个电子束的电流大小，重显出彩色图像。 3. 基准色副载波恢复电路基准色副载波恢复电路的作用是产生相位适合的（0º）色副载波，一路直接送至U同步检波器参与FU分量的解调；另一路先经90º移相器，再经PAL开关逐行倒相后（±90º）送至V同步检波器参与FV分量的解调。

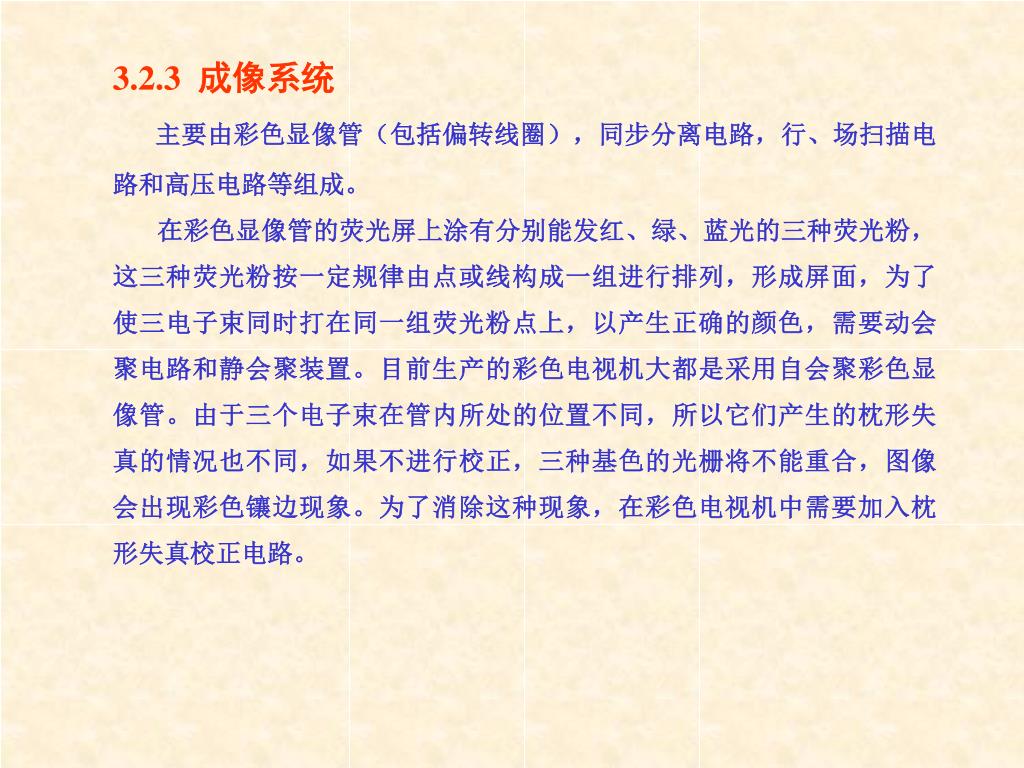

3.2.3 成像系统 主要由彩色显像管（包括偏转线圈），同步分离电路，行、场扫描电路和高压电路等组成。在彩色显像管的荧光屏上涂有分别能发红、绿、蓝光的三种荧光粉，这三种荧光粉按一定规律由点或线构成一组进行排列，形成屏面，为了使三电子束同时打在同一组荧光粉点上，以产生正确的颜色，需要动会聚电路和静会聚装置。目前生产的彩色电视机大都是采用自会聚彩色显像管。由于三个电子束在管内所处的位置不同，所以它们产生的枕形失真的情况也不同，如果不进行校正，三种基色的光栅将不能重合，图像会出现彩色镶边现象。为了消除这种现象，在彩色电视机中需要加入枕形失真校正电路。

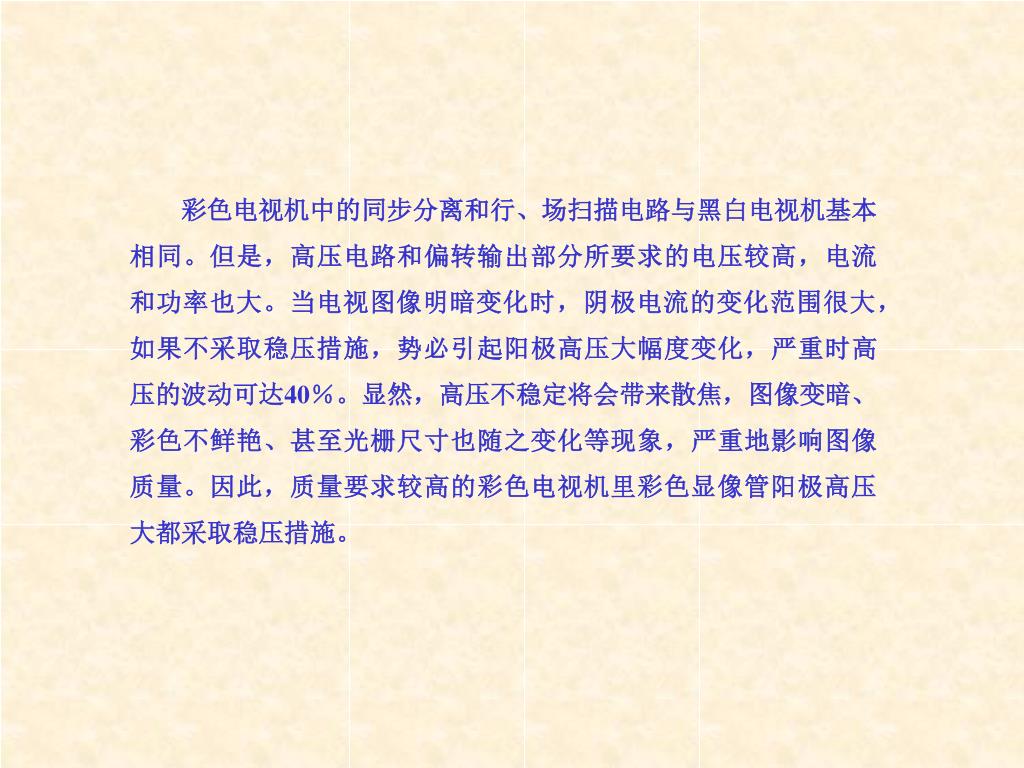

彩色电视机中的同步分离和行、场扫描电路与黑白电视机基本相同。但是，高压电路和偏转输出部分所要求的电压较高，电流和功率也大。当电视图像明暗变化时，阴极电流的变化范围很大，如果不采取稳压措施，势必引起阳极高压大幅度变化，严重时高压的波动可达40％。显然，高压不稳定将会带来散焦，图像变暗、彩色不鲜艳、甚至光栅尺寸也随之变化等现象，严重地影响图像质量。因此，质量要求较高的彩色电视机里彩色显像管阳极高压大都采取稳压措施。彩色电视机中的同步分离和行、场扫描电路与黑白电视机基本相同。但是，高压电路和偏转输出部分所要求的电压较高，电流和功率也大。当电视图像明暗变化时，阴极电流的变化范围很大，如果不采取稳压措施，势必引起阳极高压大幅度变化，严重时高压的波动可达40％。显然，高压不稳定将会带来散焦，图像变暗、彩色不鲜艳、甚至光栅尺寸也随之变化等现象，严重地影响图像质量。因此，质量要求较高的彩色电视机里彩色显像管阳极高压大都采取稳压措施。

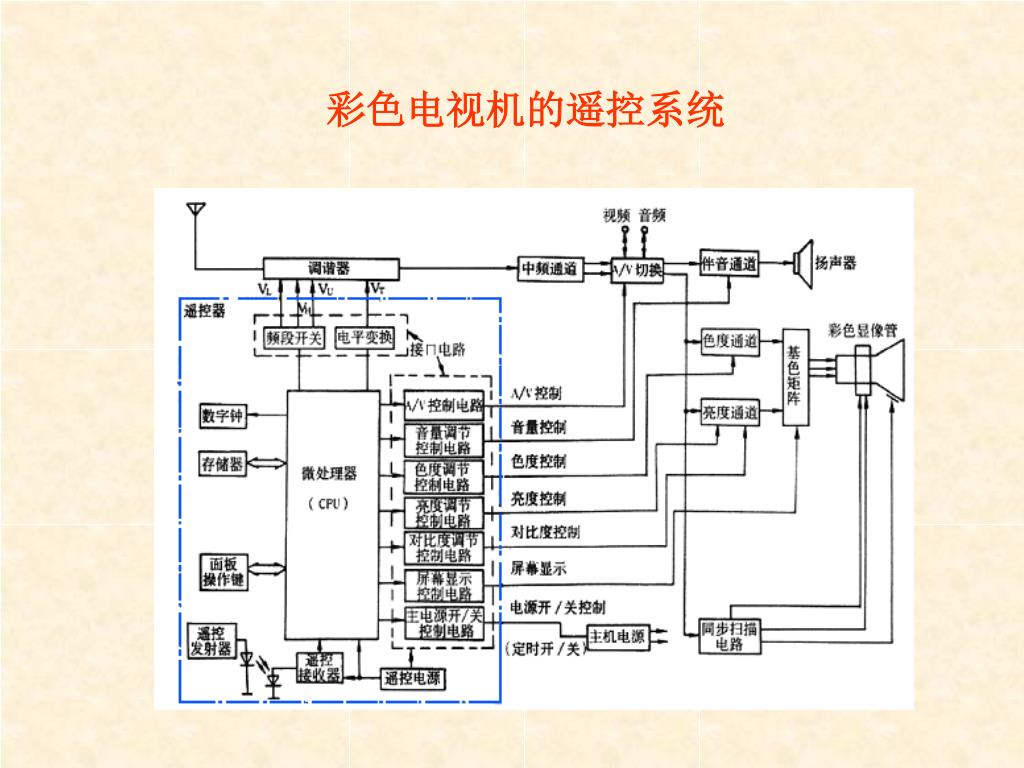

彩色电视机的遥控系统

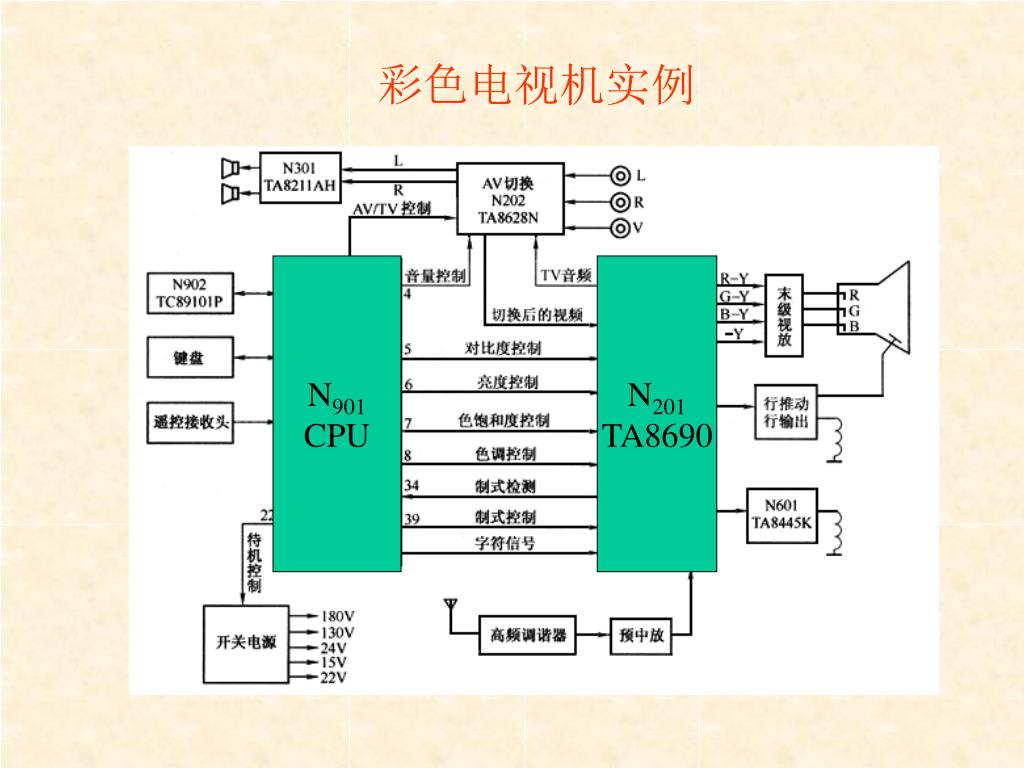

彩色电视机实例 采用TA8690AN单片机心的彩色电视机整机主要电路组成如图3-6所示。从图中可以看出，整机主要由电子调谐器（高频头）、图像中放/伴音中放／亮度/色度/扫描处理集成电路N201（TA8690AN）、AV/TV切换电路N202（TA8628N）、伴音功放N301（TA8211AH）、行输出、场输出N 601（TA8445K）、末级视放、微处理器 N901（TMP47C837N）、存储器N902（TC89101 P）和开关电源等几部分组成。

彩色电视机实例 N901 CPU N201 TA8690

彩色电视接收机基本组成方框图

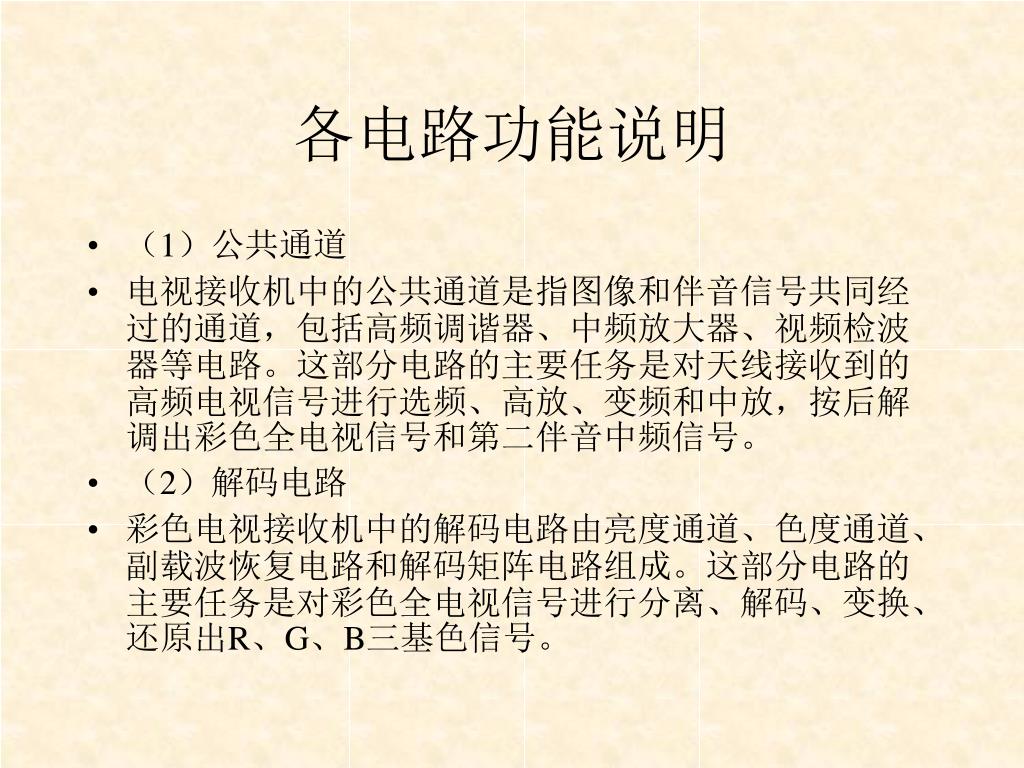

各电路功能说明 • （1）公共通道 • 电视接收机中的公共通道是指图像和伴音信号共同经过的通道，包括高频调谐器、中频放大器、视频检波器等电路。这部分电路的主要任务是对天线接收到的高频电视信号进行选频、高放、变频和中放，按后解调出彩色全电视信号和第二伴音中频信号。 • （2）解码电路 • 彩色电视接收机中的解码电路由亮度通道、色度通道、副载波恢复电路和解码矩阵电路组成。这部分电路的主要任务是对彩色全电视信号进行分离、解码、变换、还原出R、G、B三基色信号。

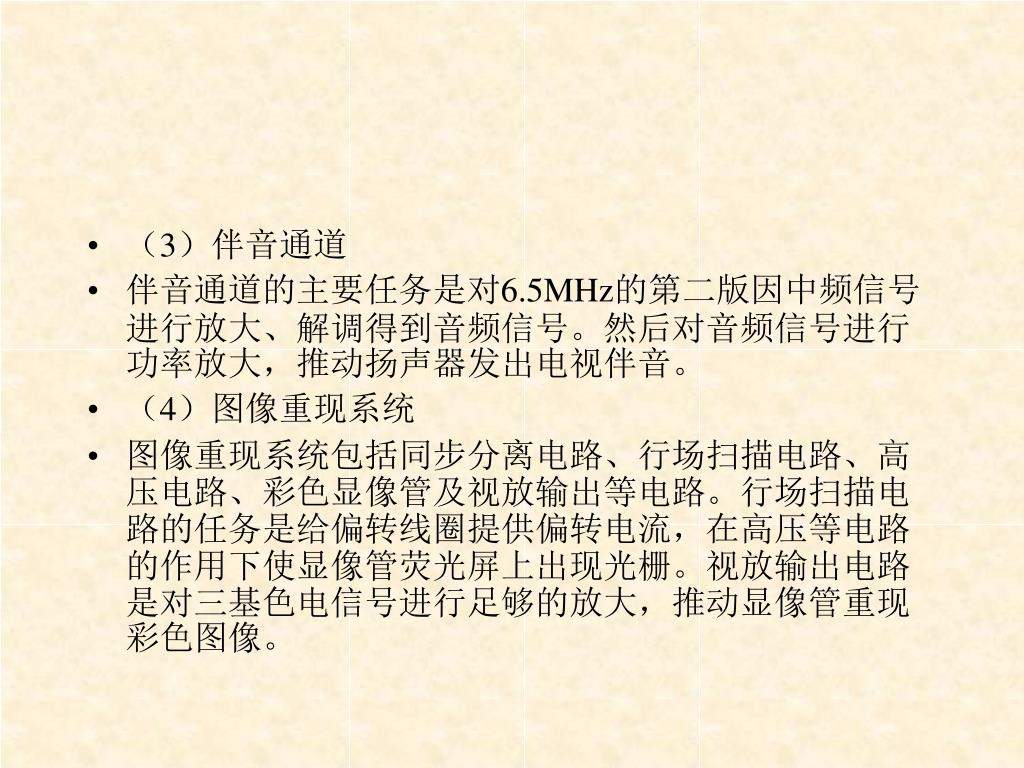

（3）伴音通道 • 伴音通道的主要任务是对6.5MHz的第二版因中频信号进行放大、解调得到音频信号。然后对音频信号进行功率放大，推动扬声器发出电视伴音。 • （4）图像重现系统 • 图像重现系统包括同步分离电路、行场扫描电路、高压电路、彩色显像管及视放输出等电路。行场扫描电路的任务是给偏转线圈提供偏转电流，在高压等电路的作用下使显像管荧光屏上出现光栅。视放输出电路是对三基色电信号进行足够的放大，推动显像管重现彩色图像。

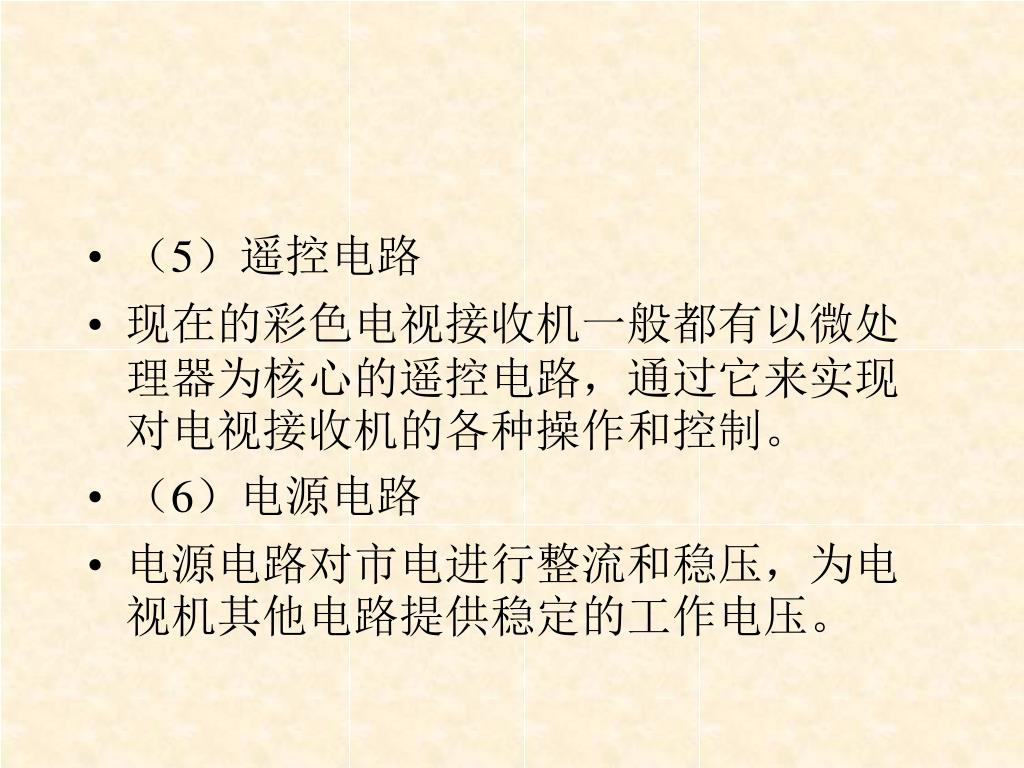

（5）遥控电路 • 现在的彩色电视接收机一般都有以微处理器为核心的遥控电路，通过它来实现对电视接收机的各种操作和控制。 • （6）电源电路 • 电源电路对市电进行整流和稳压，为电视机其他电路提供稳定的工作电压。

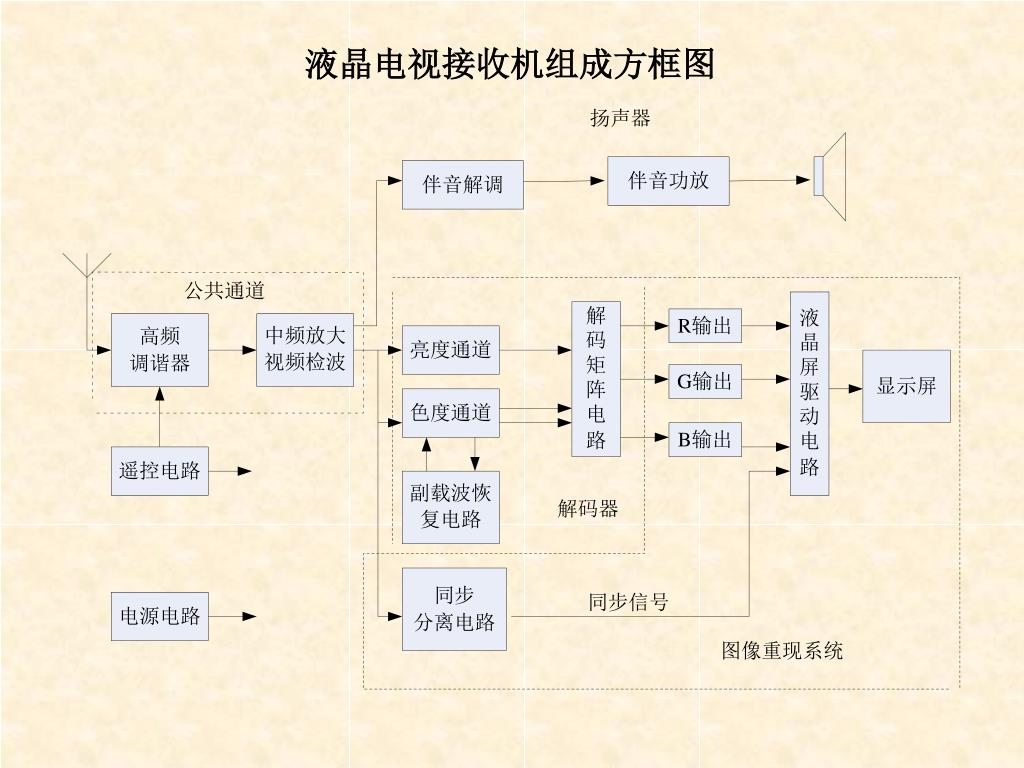

液晶电视接收机组成方框图

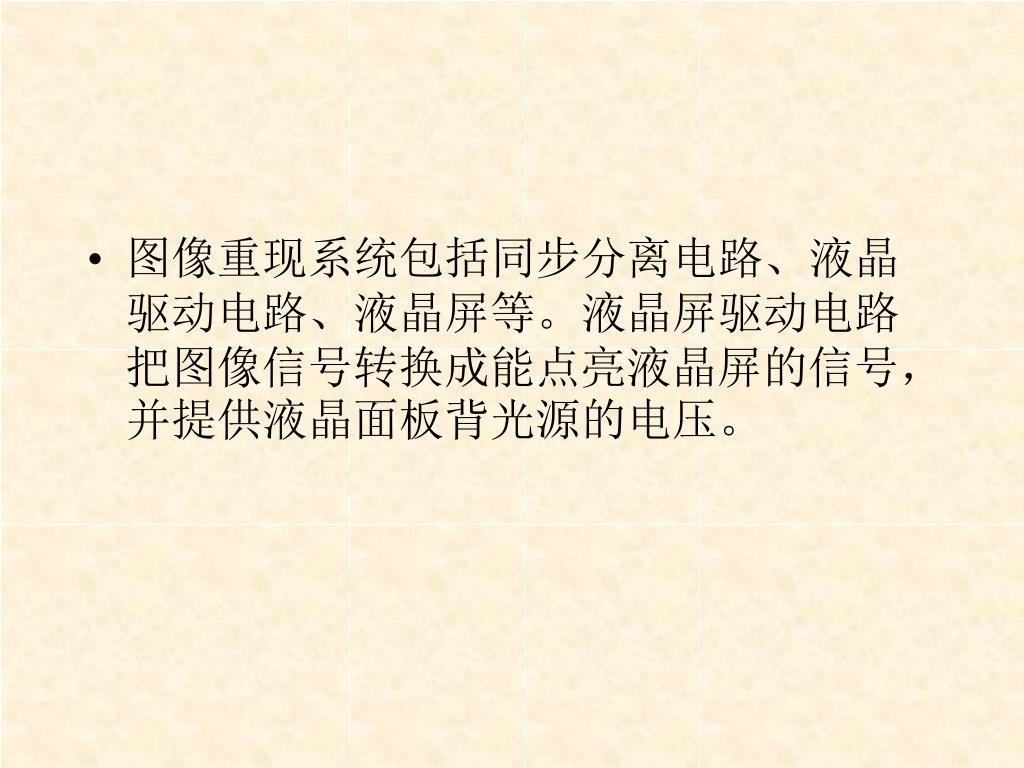

图像重现系统包括同步分离电路、液晶驱动电路、液晶屏等。液晶屏驱动电路把图像信号转换成能点亮液晶屏的信号，并提供液晶面板背光源的电压。图像重现系统包括同步分离电路、液晶驱动电路、液晶屏等。液晶屏驱动电路把图像信号转换成能点亮液晶屏的信号，并提供液晶面板背光源的电压。

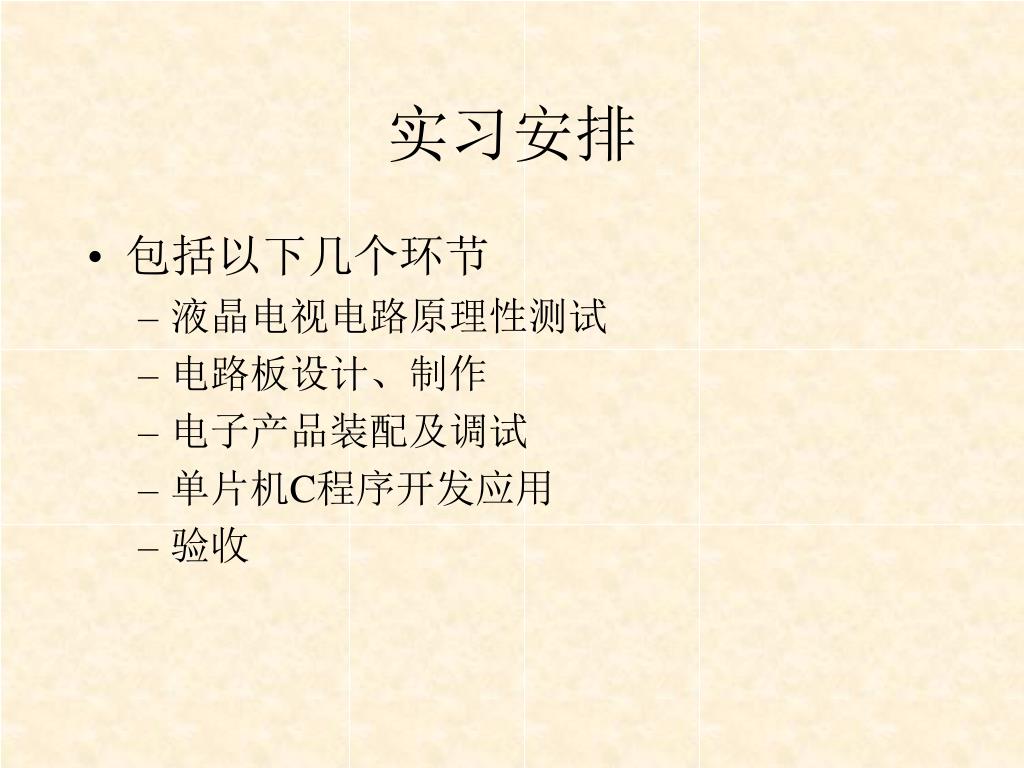

实习安排 • 包括以下几个环节 • 液晶电视电路原理性测试 • 电路板设计、制作 • 电子产品装配及调试 • 单片机C程序开发应用 • 验收

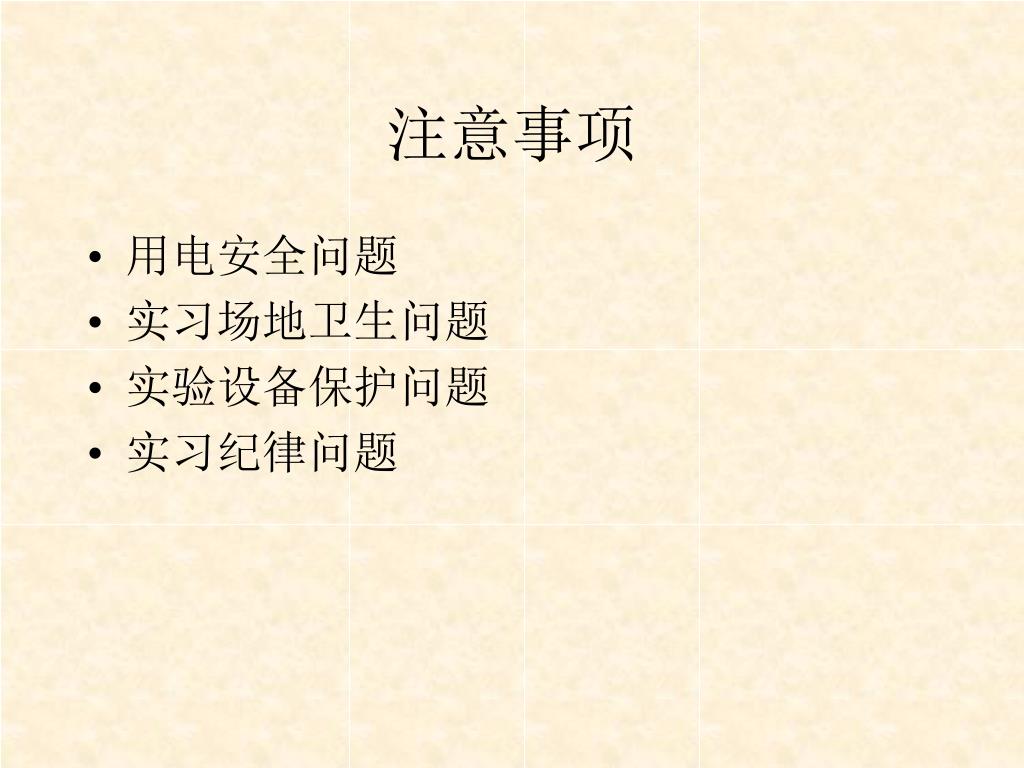

注意事项 • 用电安全问题 • 实习场地卫生问题 • 实验设备保护问题 • 实习纪律问题
