  1. Решения АРСпо мониторингу ЦОД Раиль Хайбуллин инженер АРC

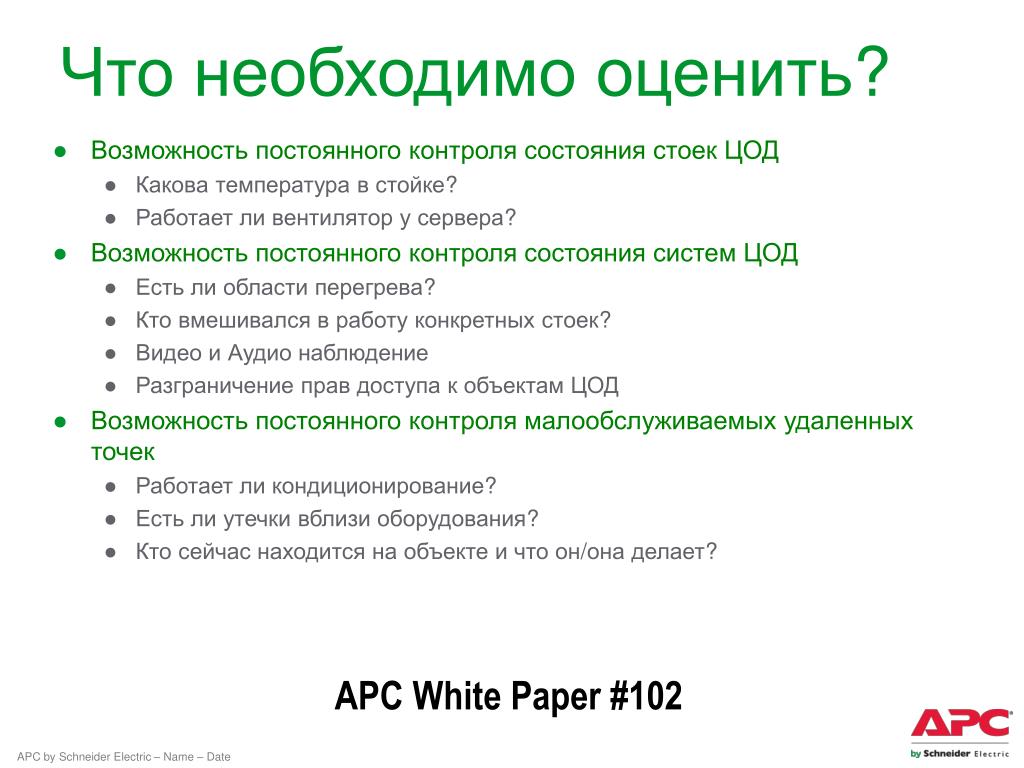

  2. Что необходимо оценить? • Возможность постоянного контроля состояния стоек ЦОД • Какова температура в стойке? • Работает ли вентилятор у сервера? • Возможность постоянного контроля состояния систем ЦОД • Есть ли области перегрева? • Кто вмешивался в работу конкретных стоек? • Видео и Аудио наблюдение • Разграничение прав доступа к объектам ЦОД • Возможность постоянного контроля малообслуживаемых удаленных точек • Работает ли кондиционирование? • Есть ли утечки вблизи оборудования? • Кто сейчас находится на объекте и что он/она делает? APC White Paper #102

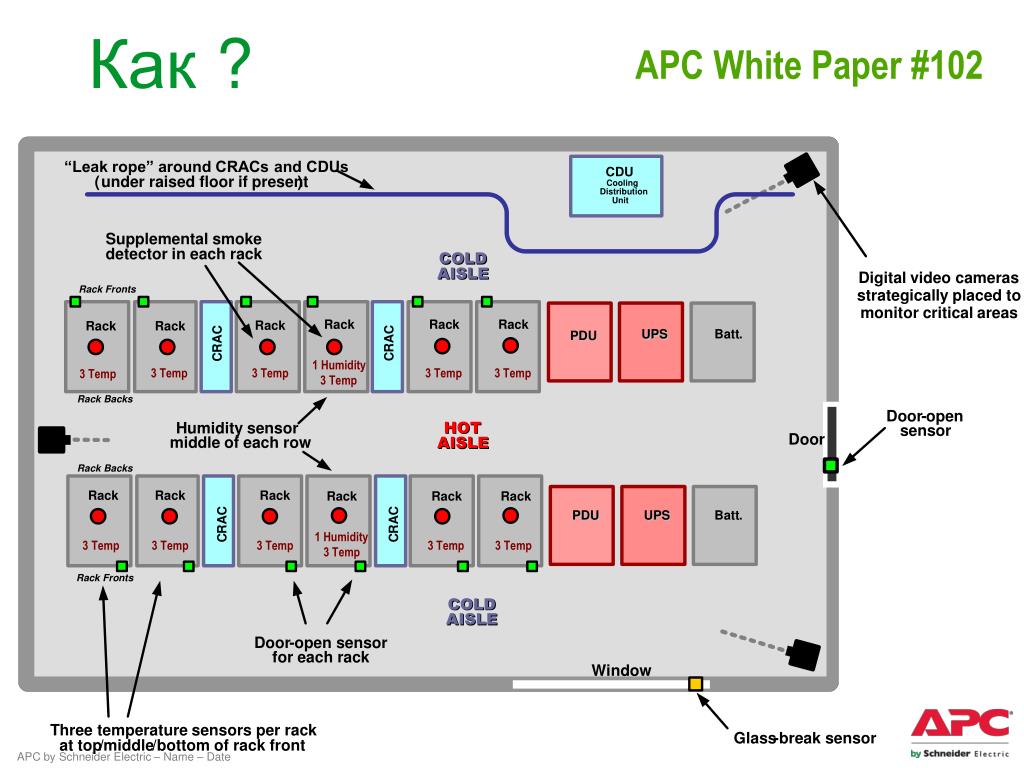

  3. “Leak rope” around CRACs and CDUs CDU ( under raised floor if present ) Cooling Distribution Unit Supplemental smoke detector in each rack COLD COLD AISLE AISLE Digital video cameras Rack Fronts strategically placed to monitor critical areas Rack Rack Rack Rack Rack Rack C C PDU UPS Batt . PDU UPS PDU A A R R C C 1 Humidity 3 Temp 3 Temp 3 Temp 3 Temp 3 Temp 3 Temp Rack Backs Door - open Humidity sensor HOT HOT sensor Door middle of each row AISLE AISLE Rack Backs Rack Rack Rack Rack Rack Rack C C PDU UPS Batt . PDU UPS A A R R 1 Humidity C C 3 Temp 3 Temp 3 Temp 3 Temp 3 Temp 3 Temp Rack Fronts COLD COLD AISLE AISLE Door - open sensor for each rack Window Three temperature sensors per rack Glass - break sensor at top / middle / bottom of rack front Как ? APC White Paper #102

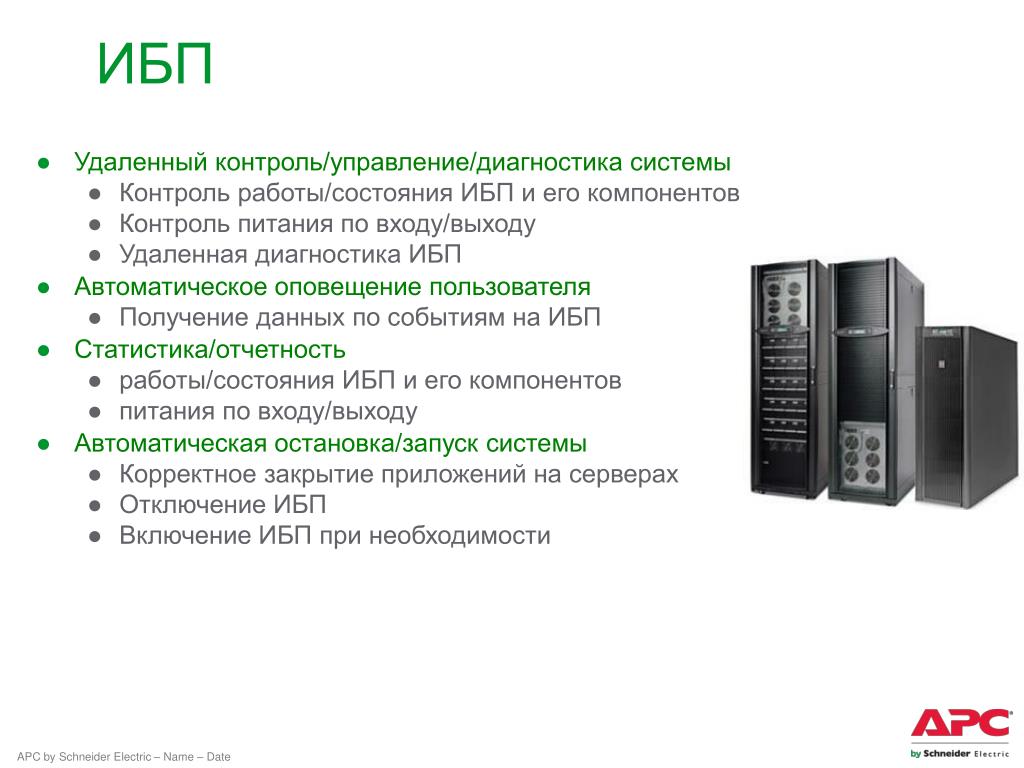

  4. ИБП • Удаленный контроль/управление/диагностика системы • Контроль работы/состояния ИБП и его компонентов • Контроль питания по входу/выходу • Удаленная диагностика ИБП • Автоматическое оповещение пользователя • Получение данных по событиям на ИБП • Статистика/отчетность • работы/состояния ИБПи его компонентов • питания по входу/выходу • Автоматическая остановка/запуск системы • Корректное закрытие приложений на серверах • Отключение ИБП • Включение ИБП при необходимости

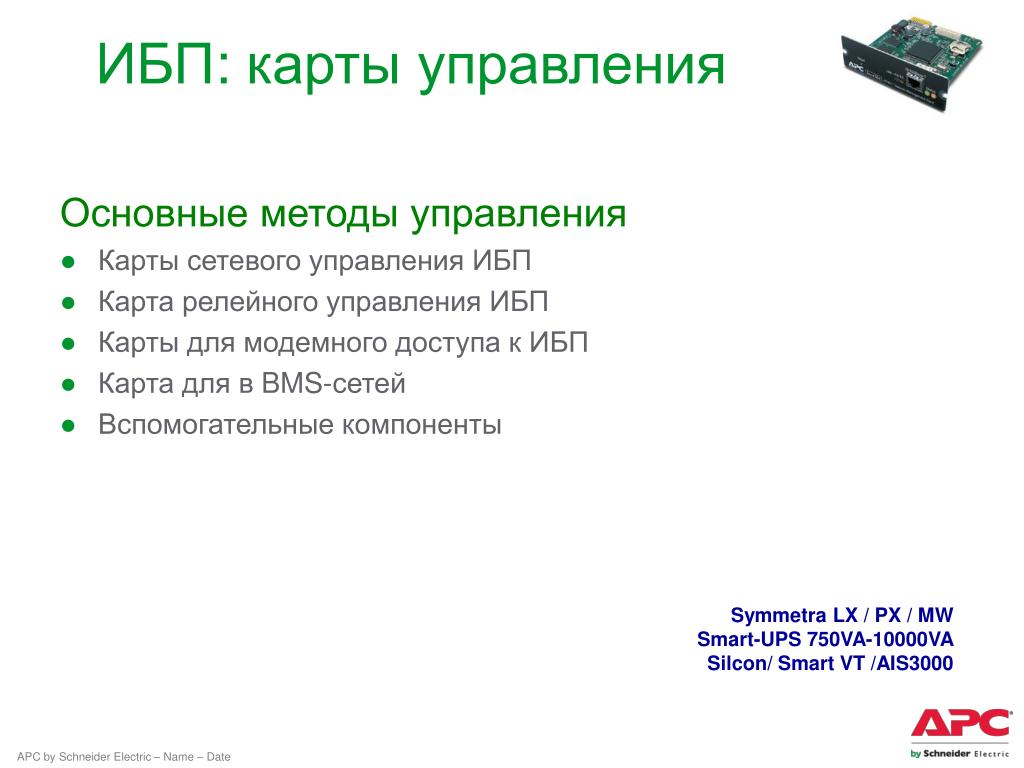

  5. ИБП: карты управления Основные методы управления • Карты сетевого управления ИБП • Карта релейного управления ИБП • Карты для модемного доступа к ИБП • Карта для в BMS-сетей • Вспомогательные компоненты SymmetraLX / PX / MW Smart-UPS 750VA-10000VA Silcon/ Smart VT /AIS3000

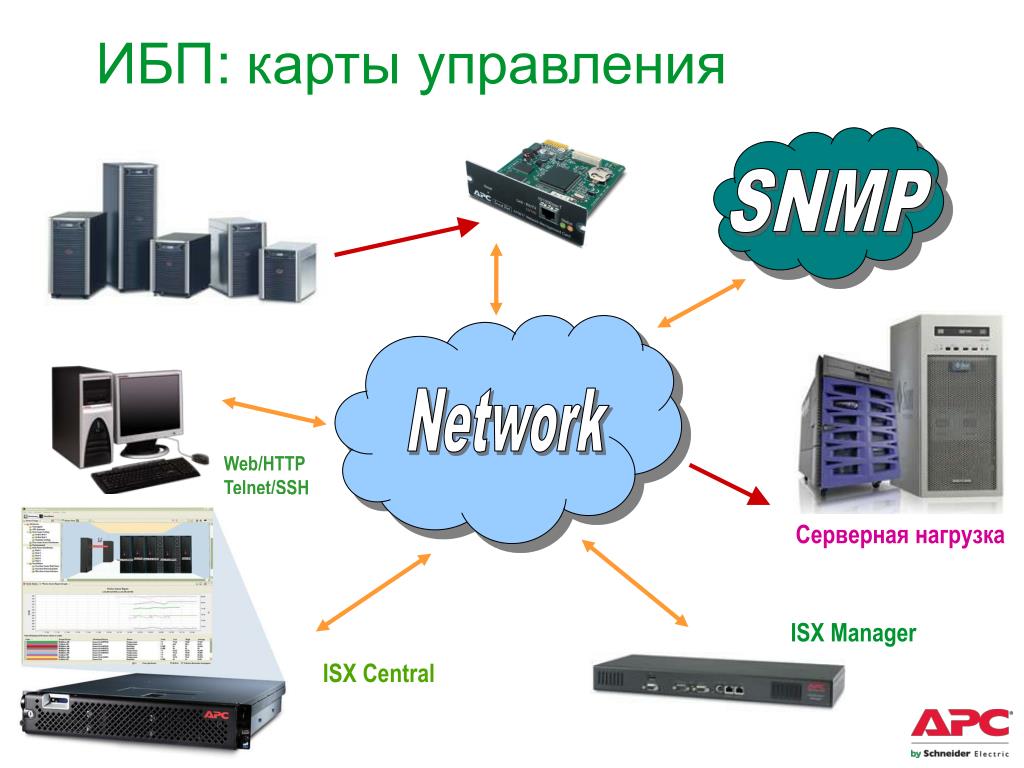

  6. ИБП: карты управления Network SNMP Web/HTTP Telnet/SSH Серверная нагрузка ISX Manager ISX Central

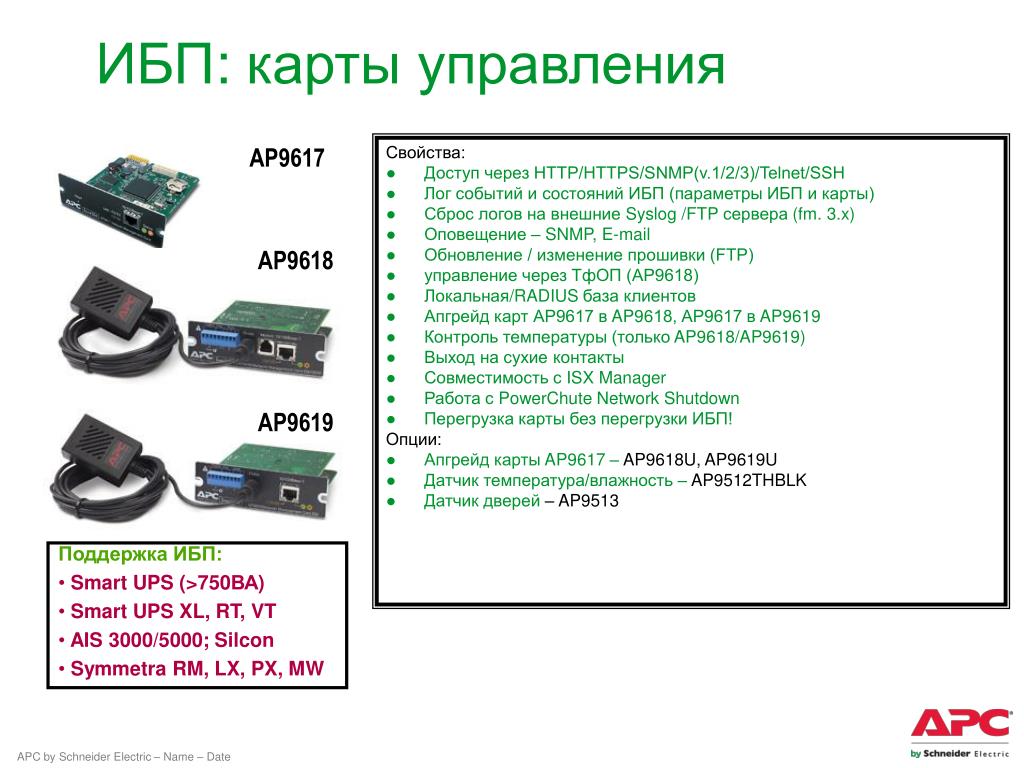

  7. ИБП: карты управления AP9617 Свойства: • Доступ через HTTP/HTTPS/SNMP(v.1/2/3)/Telnet/SSH • Лог событий и состояний ИБП (параметры ИБП и карты) • Сброс логов на внешние Syslog/FTP сервера (fm. 3.x) • Оповещение – SNMP, E-mail • Обновление / изменение прошивки (FTP) • управление через ТфОП (АР9618) • Локальная/RADIUS база клиентов • Апгрейд карт АР9617 вAP9618, АР9617 вAP9619 • Контроль температуры (только AP9618/AP9619) • Выход на сухие контакты • Совместимость с ISX Manager • Работа с PowerChute Network Shutdown • Перегрузка карты без перегрузки ИБП! Опции: • Апгрейд карты AP9617 – AP9618U, AP9619U • Датчик температура/влажность – AP9512THBLK • Датчик дверей – AP9513 AP9618 AP9619 Поддержка ИБП: • Smart UPS (>750ВА) • Smart UPS XL, RT, VT • AIS 3000/5000; Silcon • Symmetra RM, LX, PX, MW

  8. ИБП: карты управления Сухие контакты (AP9618/AP9619) Кнопка сброса настроек карты (не ИБП!) Порт Ethernet Порт для ТфОП-линии (AP9618) Порт для T или T/H датчика (AP9618/AP9619) Слот для модулей расширения Батарейка Flash память для хранения логов

  9. ИБП: карты управления

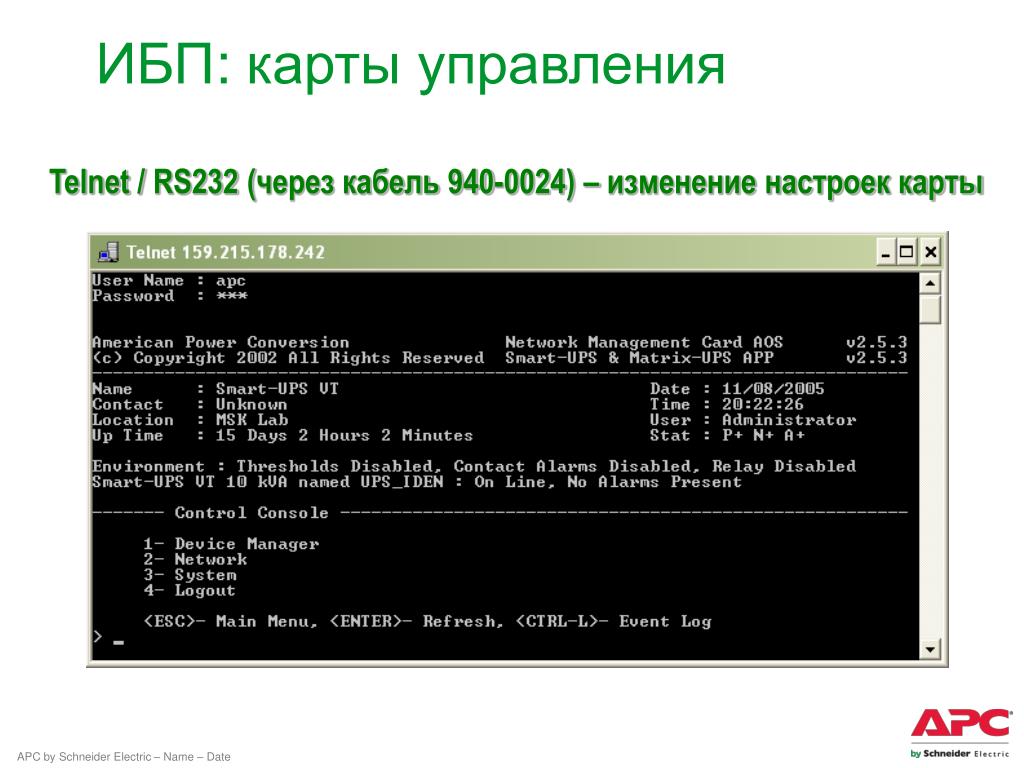

  10. ИБП: карты управления Telnet / RS232 (через кабель 940-0024) – изменение настроек карты

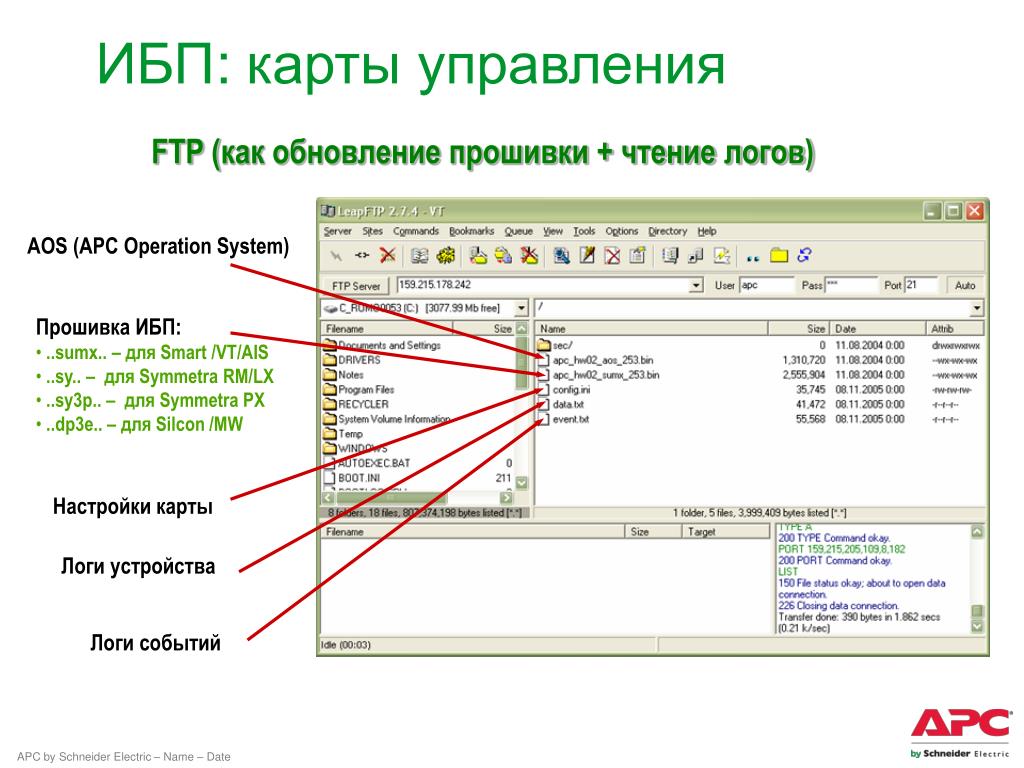

  11. ИБП: карты управления FTP (как обновление прошивки + чтение логов) AOS (APC Operation System) Прошивка ИБП: • ..sumx.. –для Smart /VT/AIS • ..sy.. – для Symmetra RM/LX • ..sy3p.. – для Symmetra PX • ..dp3e.. – для Silcon /MW Настройки карты Логи устройства Логи событий

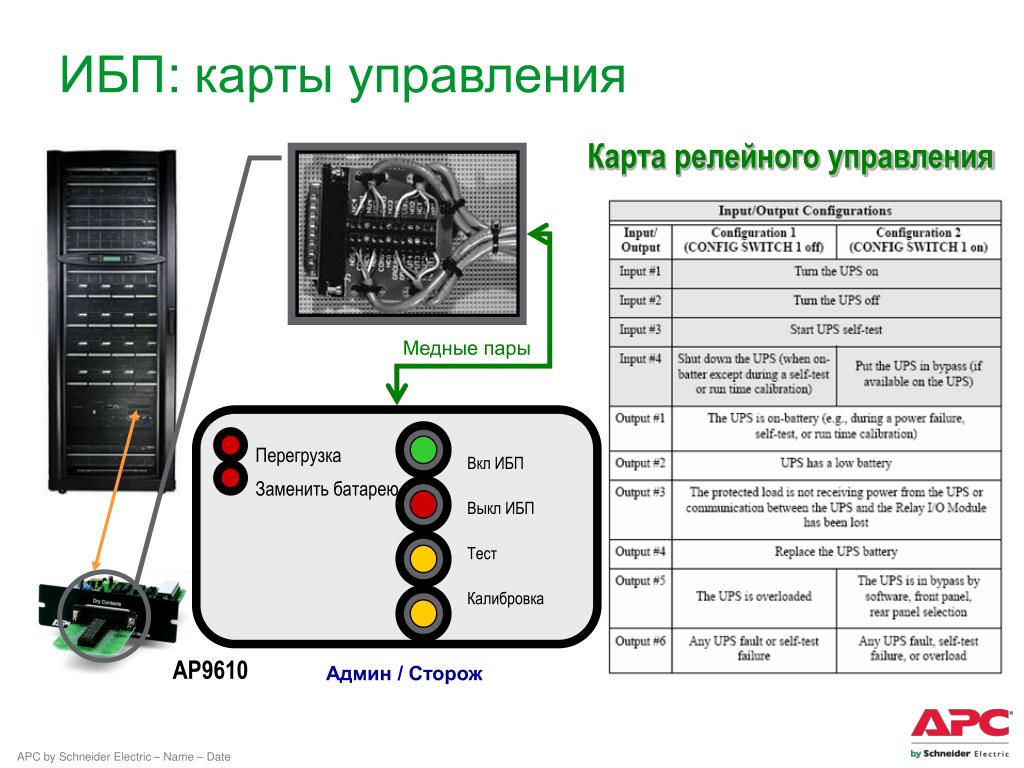

  12. Перегрузка Заменить батарею Вкл ИБП Выкл ИБП Тест Калибровка ИБП: карты управления Карта релейного управления Медные пары AP9610 Админ / Сторож

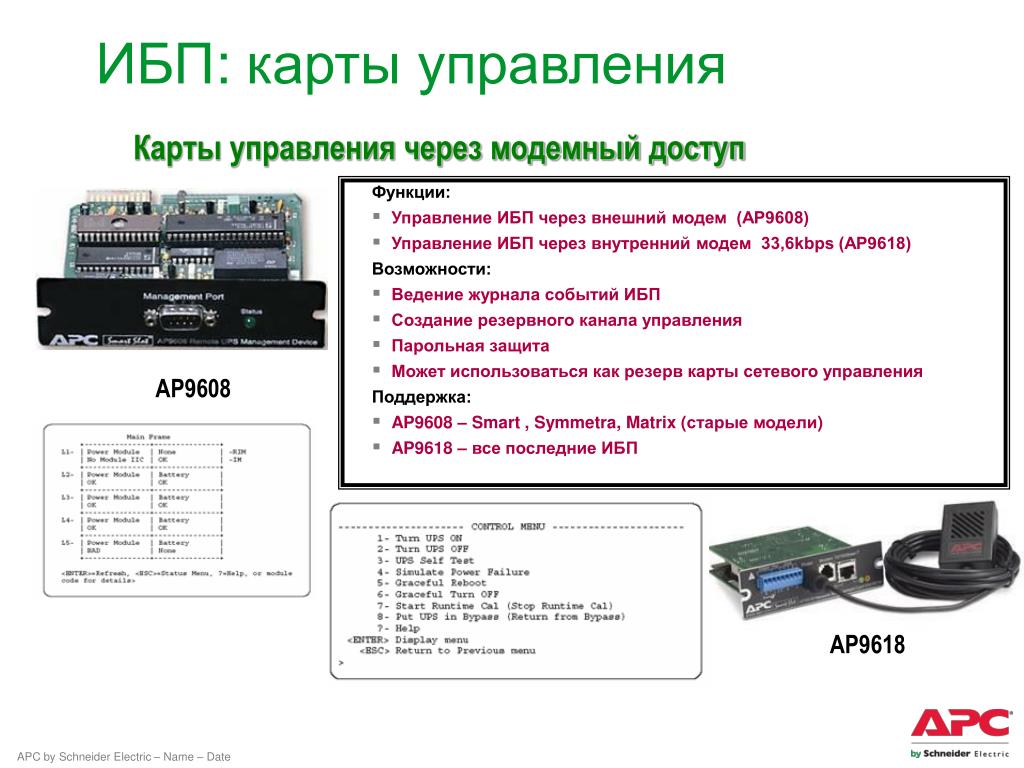

  13. ИБП: карты управления Карты управления через модемный доступ Функции: • Управление ИБП через внешний модем (AP9608) • Управление ИБП через внутренний модем 33,6kbps (AP9618) Возможности: • Ведение журнала событий ИБП • Создание резервного канала управления • Парольная защита • Может использоваться как резерв карты сетевого управления Поддержка: • AP9608 – Smart , Symmetra, Matrix (старые модели) • AP9618 – все последние ИБП AP9608 AP9618

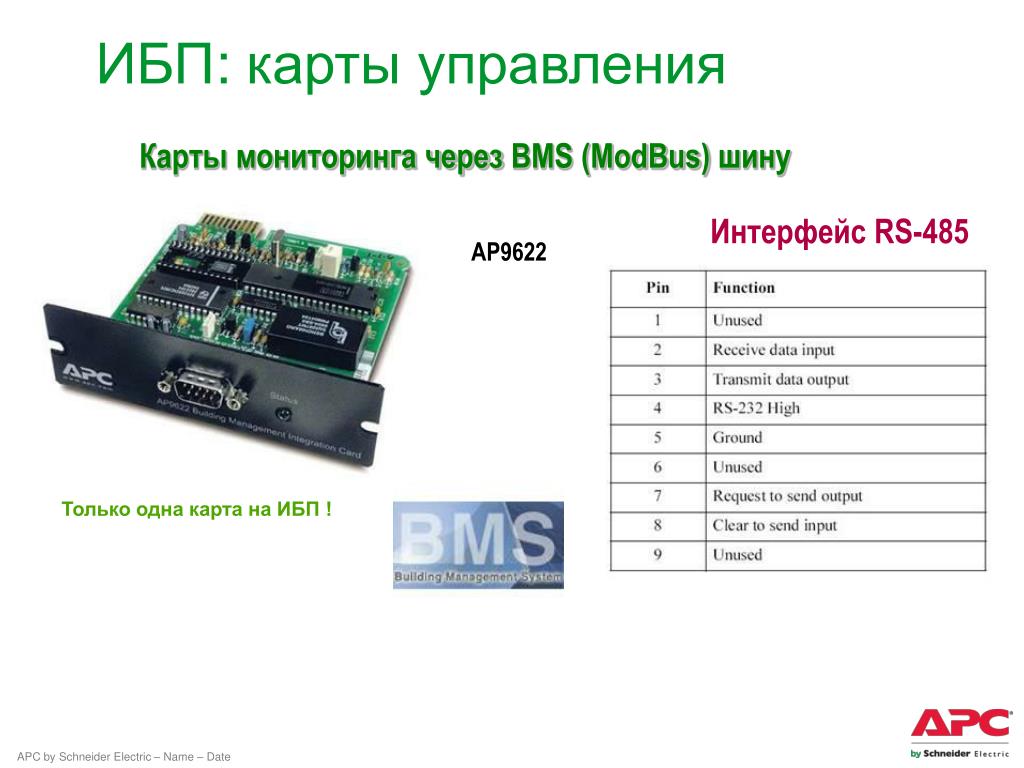

  14. ИБП: карты управления Карты мониторинга через BMS (ModBus) шину Интерфейс RS-485 AP9622 Только одна карта на ИБП !

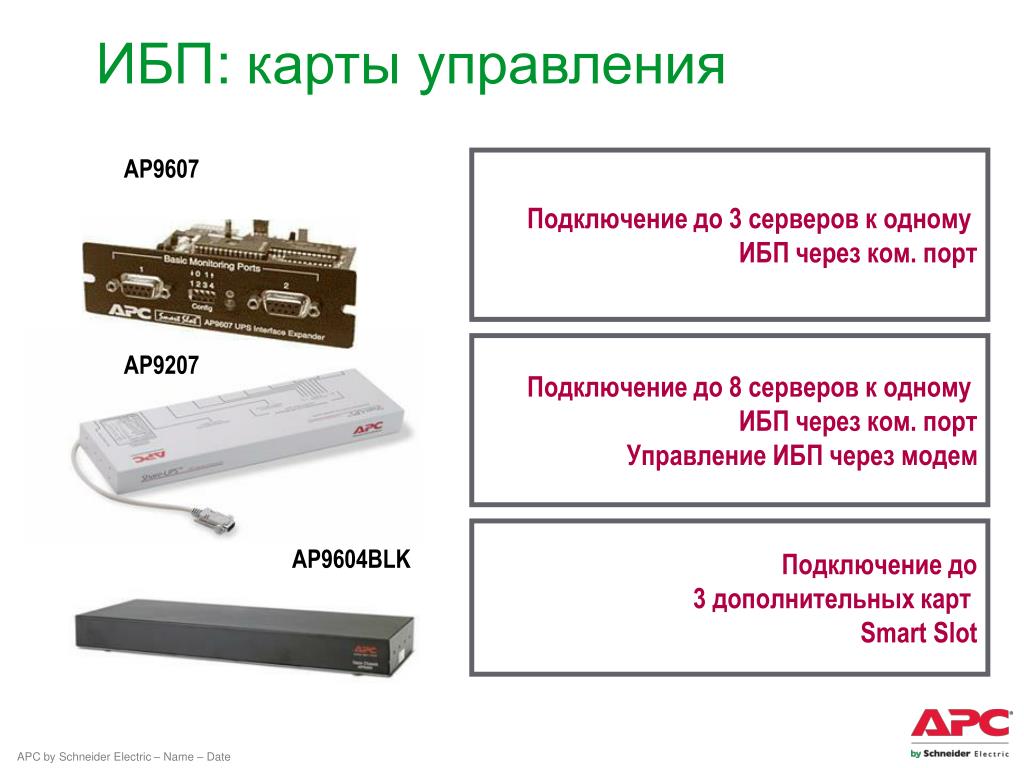

  15. ИБП: карты управления AP9607 Подключение до 3 серверов к одному ИБП через ком. порт Подключение до 8 серверов к одному ИБП через ком. порт Управление ИБП через модем AP9207 Подключение до 3 дополнительных карт Smart Slot AP9604BLK

  16. ИБП: ПО для управления Основные методы управления • APC PowerChuteBusiness Edition • APC PowerChute Network Shutdown

  17. ИБП: ПО для управления Агент Сеть Консоль Серверная Часть Сеть Сеть Агент Предоставление информации пользователю Конфигурация работы ИБП Управление работой ИБП Сеть Агент Сеть Сбор информации Агент Сеть Связь с ИБП Реакция на события Регистрация событий Агент RS 232

  18. ИБП: ПО для управления

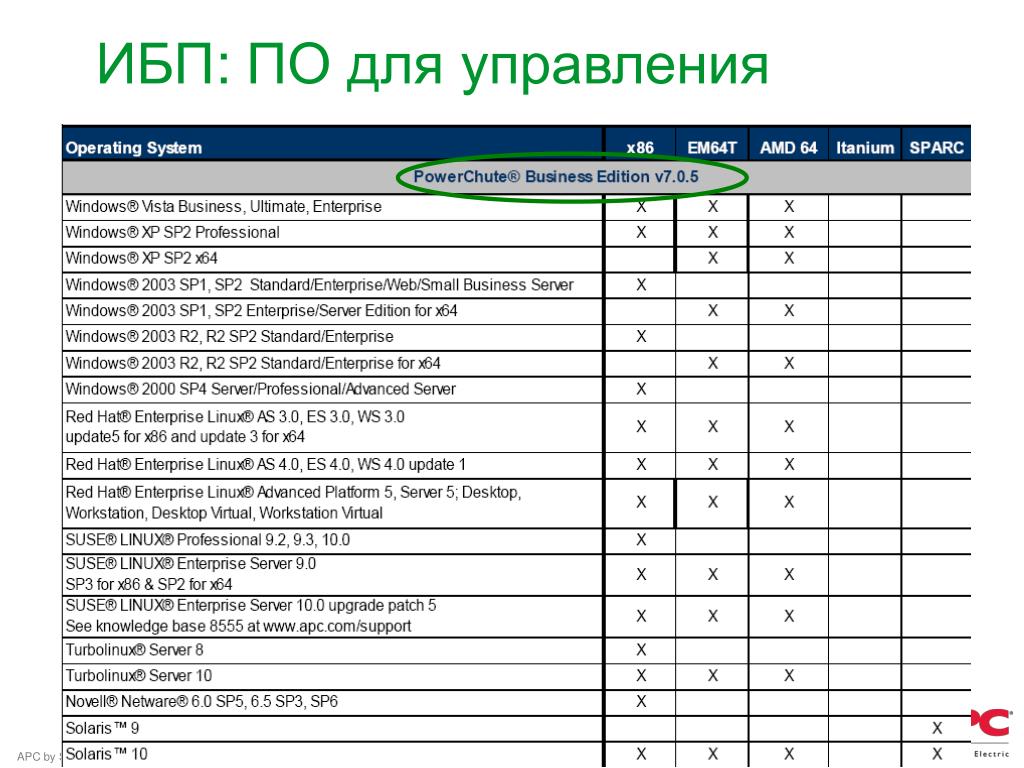

  19. ИБП: ПО для управления

  20. ИБП: ПО для управления Power Chute Network Shutdown Software Power Сеть LAN UPS Network Adaptor PowerChute Network Shutdown Предоставление информации пользователю Конфигурация работы ИБП Управление работой ИБП Связь с ИБП через IP Контроль состояние ИБП Реакция на события Регистрация событий

  21. ИБП: ПО для управления

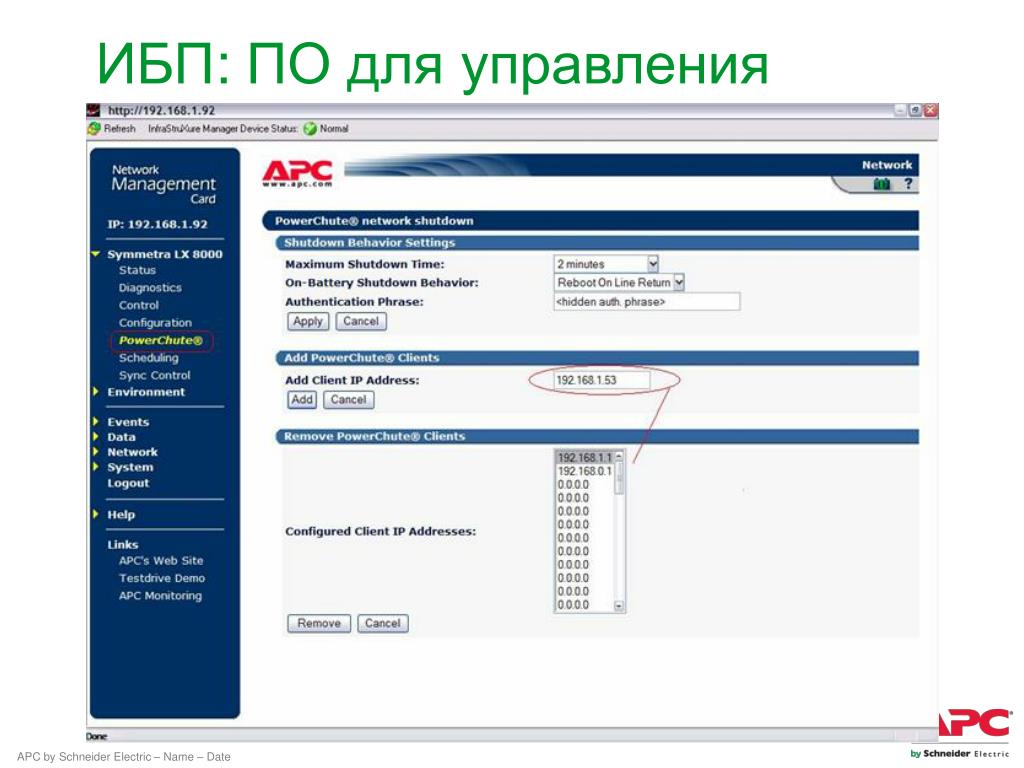

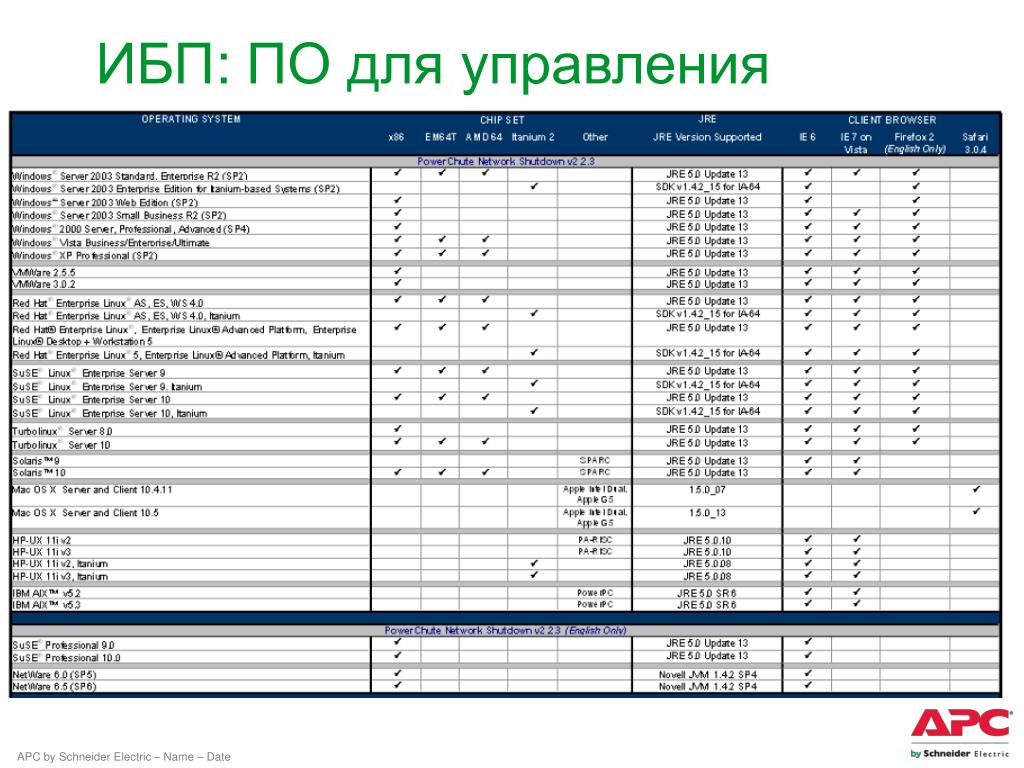

  22. ИБП: ПО для управления

  23. Контроль батарейных цепей AP9921X Battery Management System Функции: • Автоматическая коррекция тока зарядки и дистанционное управление стационарными батареями • 1 модуль AP9921X + до 7 модулей расширения AP9921XS Возможности: • Поддержка 2/4/8/12В свинцово-кислотных батарей • Поддержка никель-кадмиевых батарей (от 1.2 В до 2.4 В ) • Обеспечения до 2-х батарейных "плеч" • Максимально на плечо - 224 (свинц)/375(никкель) батарей • Максимально на 2 плеча - 224 (свинц) / 256(никкель) батарей Поддержка: • HTTP/HTTPS/Telnet/SSH/SNMP/FTP/SCP/RS-485/RS-232 • Ведение логов Опции • Кабели для подключения батарей к системе мониторинга • Датчики тока AP9924 AP9925 AP9926 AP9927 AP9920CS AP9920CS2000

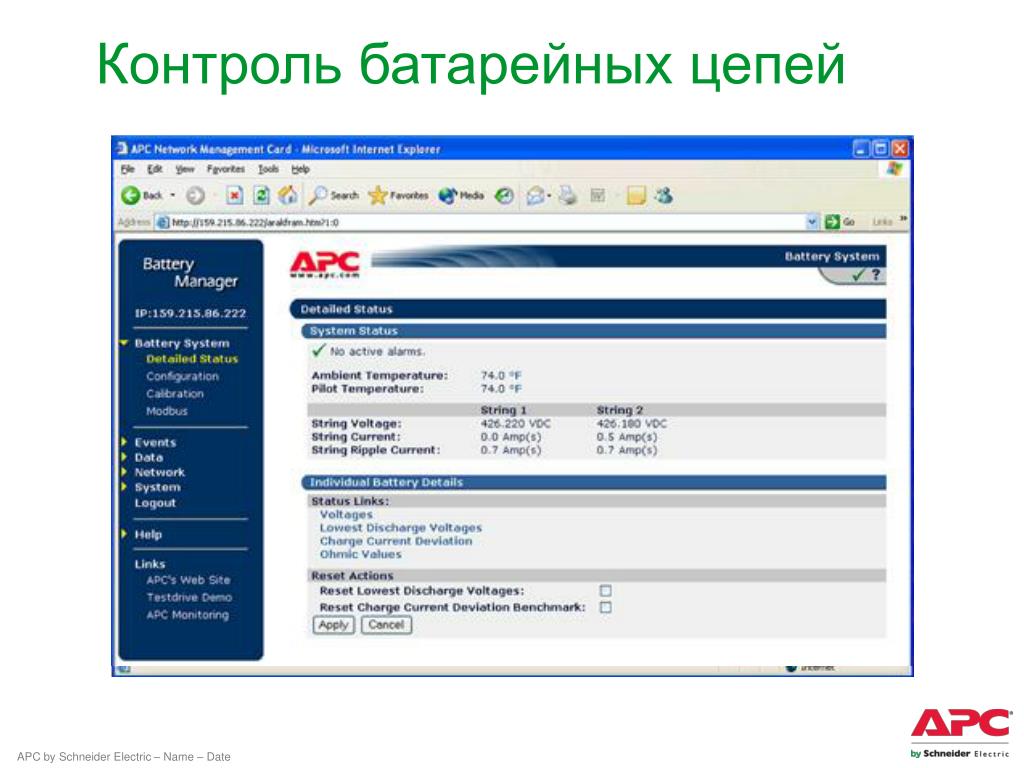

  24. Контроль батарейных цепей

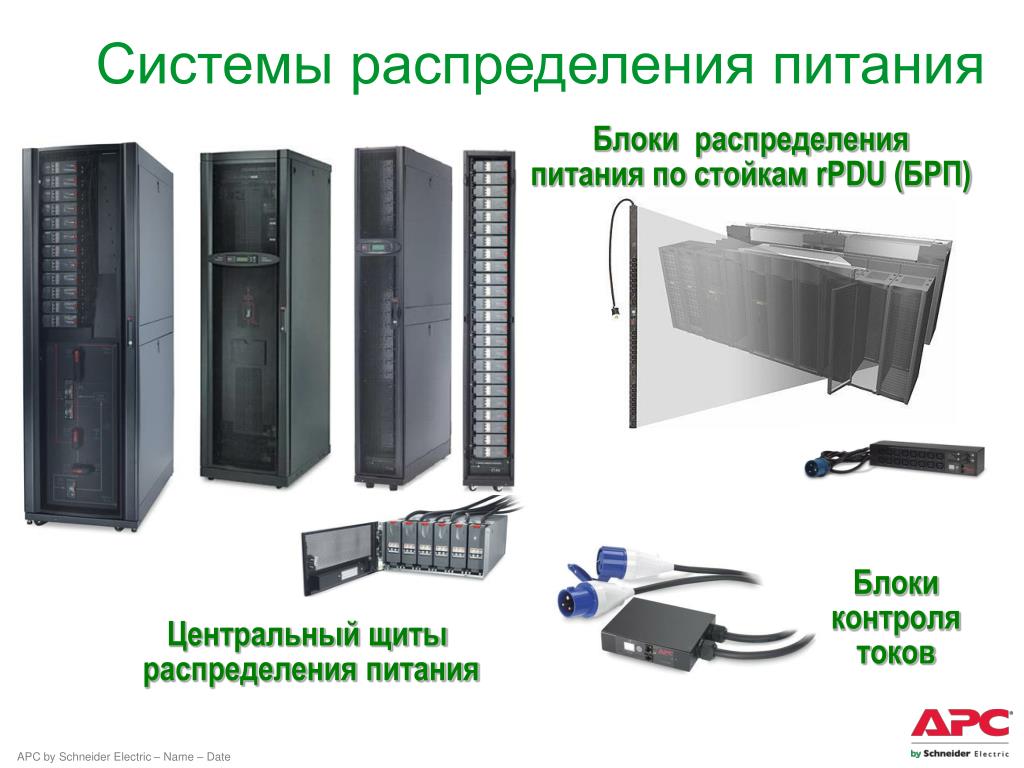

  25. Системы распределения питания Блоки распределения питания по стойкам rPDU (БРП) Блоки контроля токов Центральный щиты распределения питания

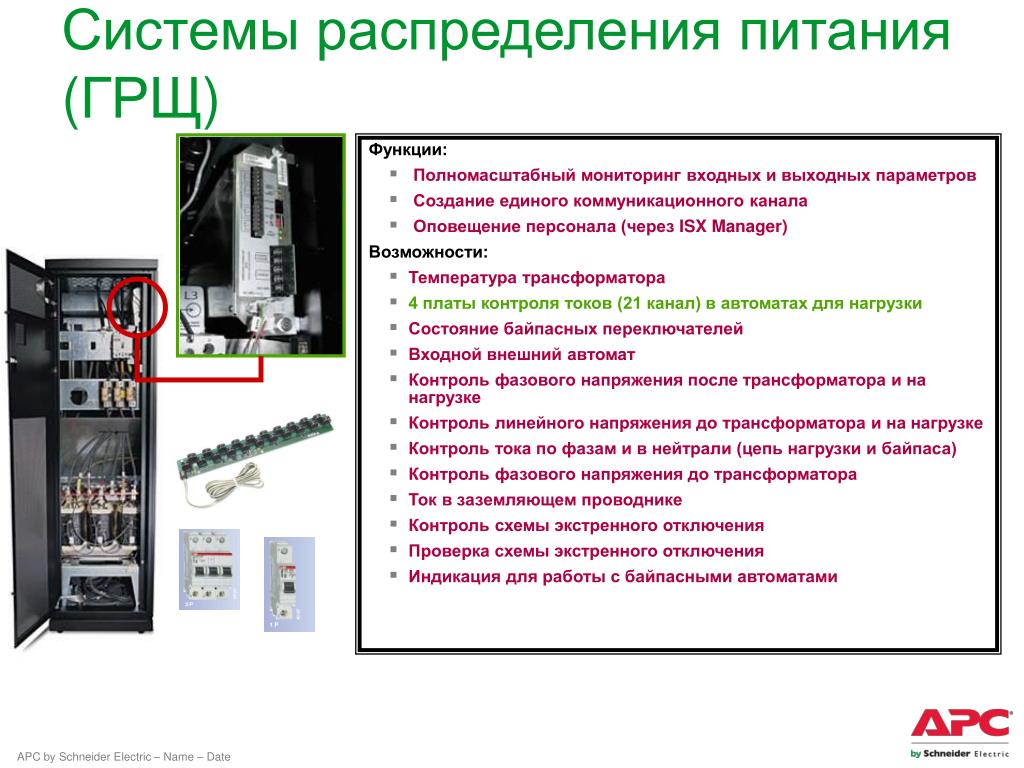

  26. Системы распределения питания (ГРЩ) Функции: • Полномасштабный мониторинг входных и выходных параметров • Создание единого коммуникационного канала • Оповещение персонала (через ISX Manager) Возможности: • Температура трансформатора • 4 платы контроля токов (21 канал) в автоматах для нагрузки • Состояние байпасных переключателей • Входной внешний автомат • Контроль фазового напряжения после трансформатора и на нагрузке • Контроль линейного напряжения до трансформатора и на нагрузке • Контроль тока по фазам и в нейтрали (цепь нагрузки и байпаса) • Контроль фазового напряжения до трансформатора • Ток в заземляющем проводнике • Контроль схемы экстренного отключения • Проверка схемы экстренного отключения • Индикация для работы с байпасными автоматами

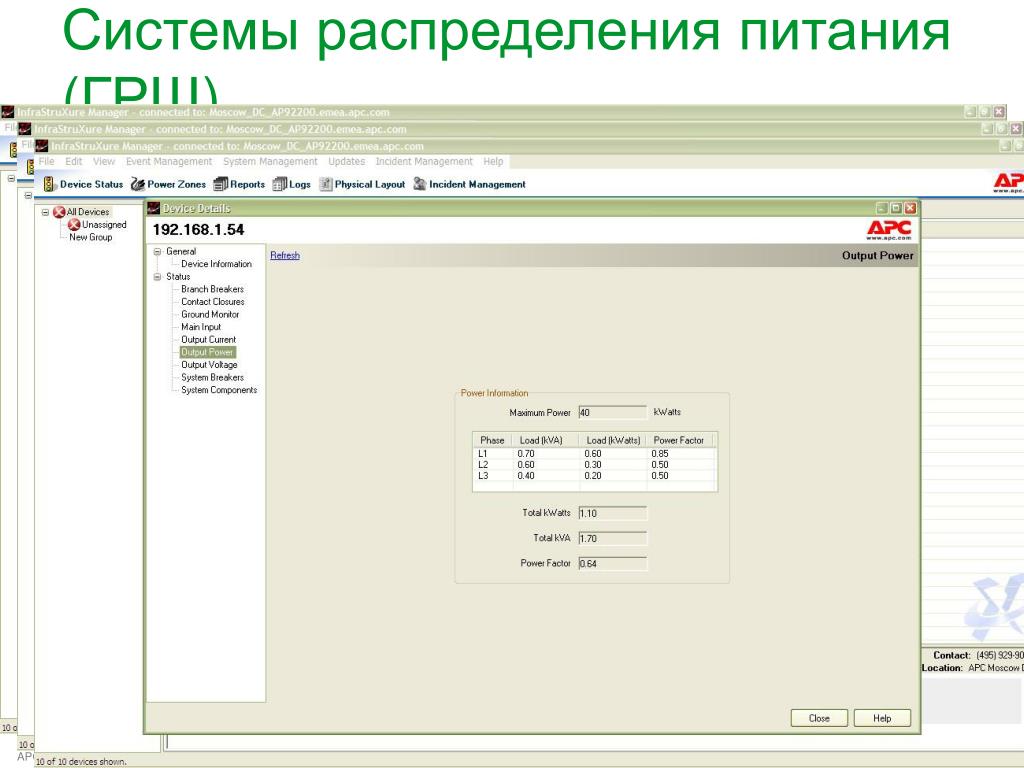

  27. Системы распределения питания (ГРЩ)

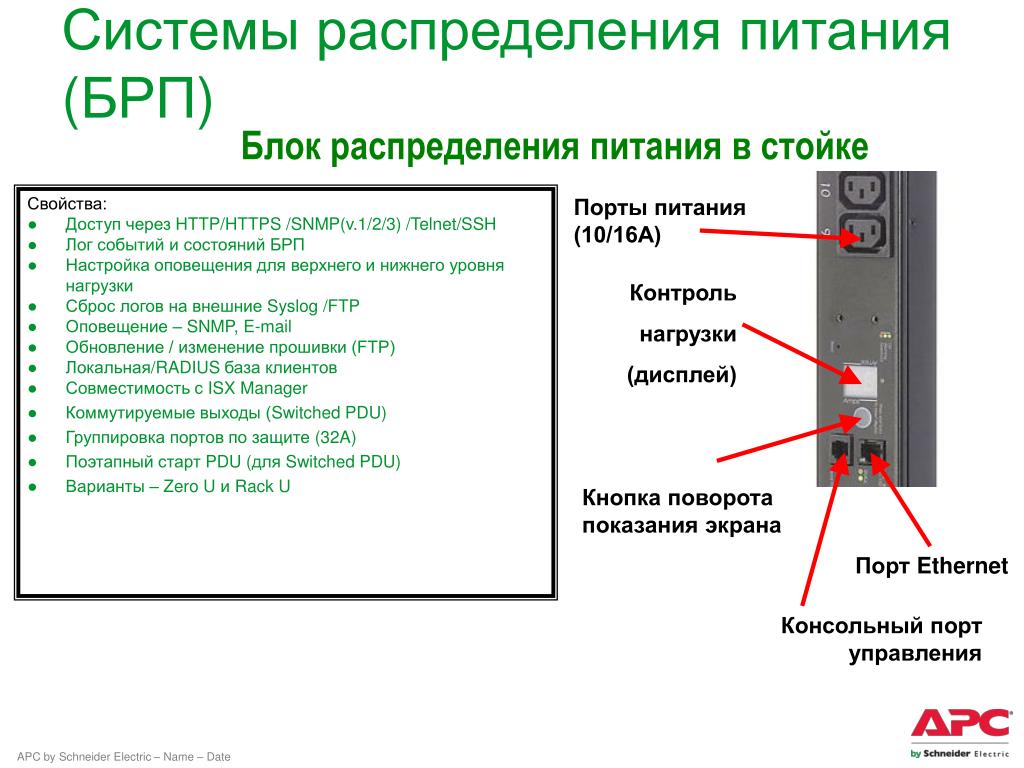

  28. Системы распределения питания (БРП) Блок распределения питания в стойке Свойства: • Доступ через HTTP/HTTPS/SNMP(v.1/2/3) /Telnet/SSH • Лог событий и состояний БРП • Настройка оповещения для верхнего и нижнего уровня нагрузки • Сброс логов на внешние Syslog/FTP • Оповещение – SNMP, E-mail • Обновление / изменение прошивки (FTP) • Локальная/RADIUS база клиентов • Совместимость с ISX Manager • Коммутируемые выходы (Switched PDU) • Группировка портов по защите(32A) • Поэтапный старт PDU (для Switched PDU) • Варианты – Zero U и Rack U Порты питания (10/16А) Контроль нагрузки (дисплей) Кнопка поворота показания экрана Порт Ethernet Консольный порт управления

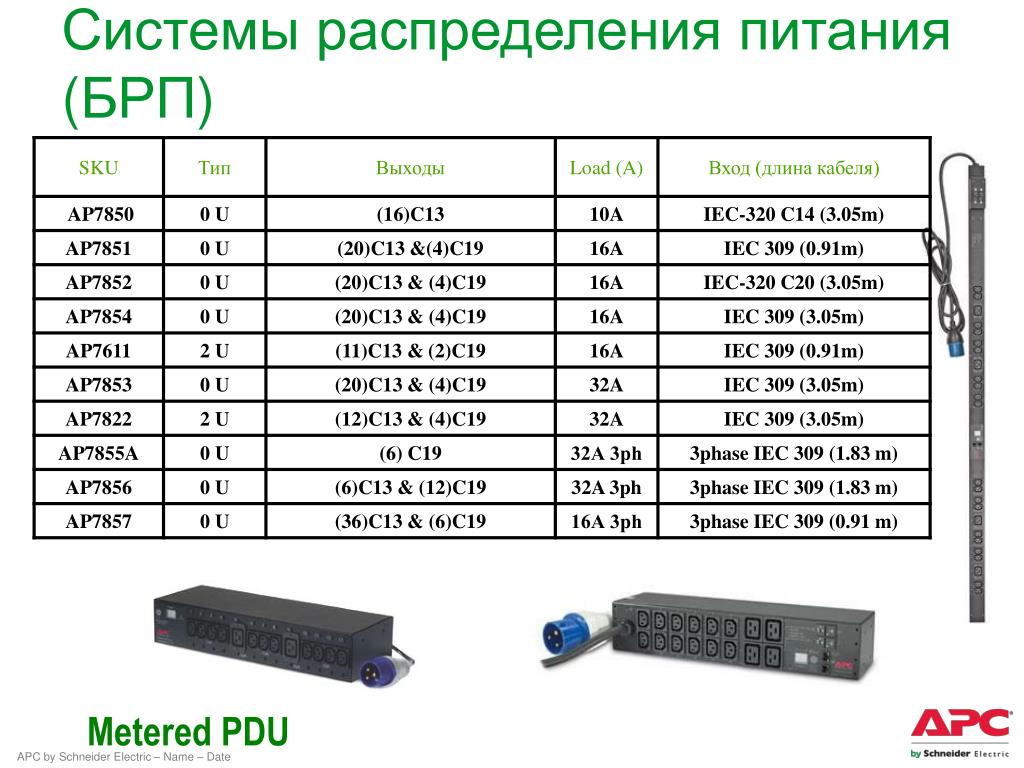

  29. Системы распределения питания (БРП) Metered PDU

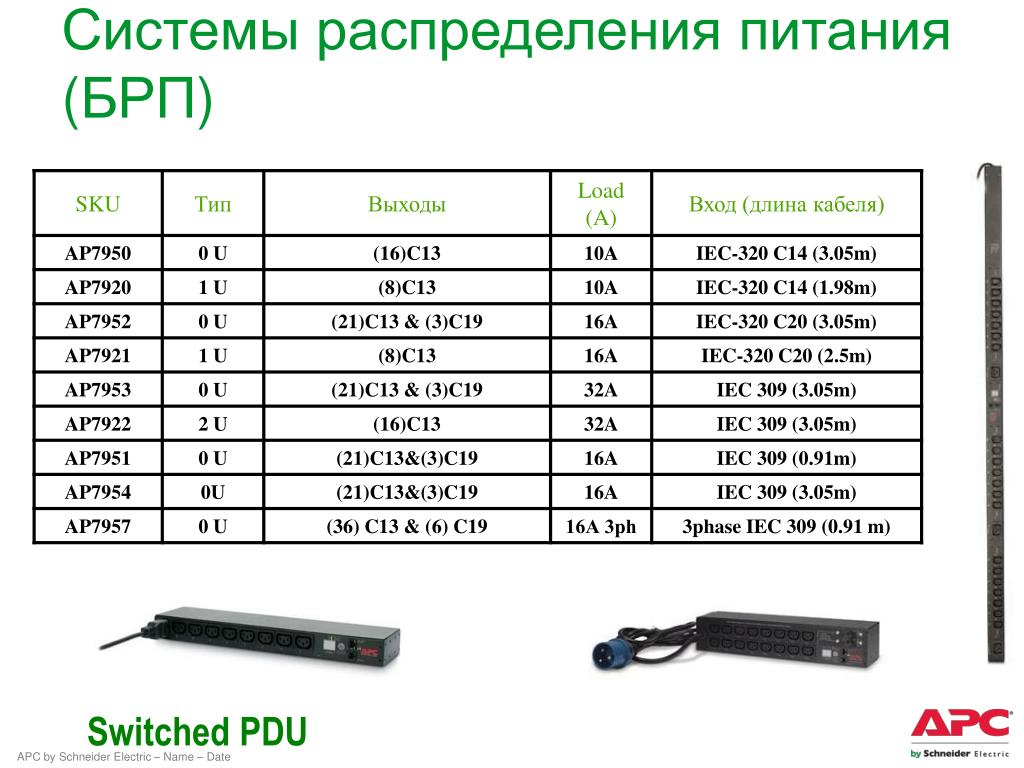

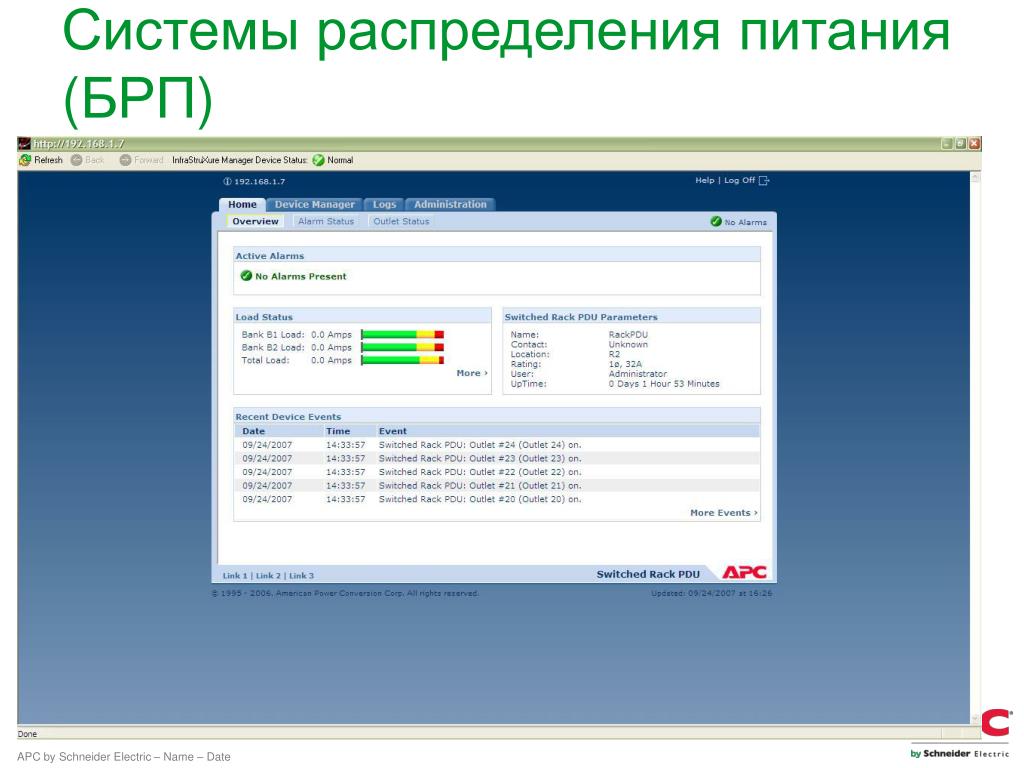

  30. Системы распределения питания (БРП) Switched PDU

  31. Системы распределения питания (БРП)

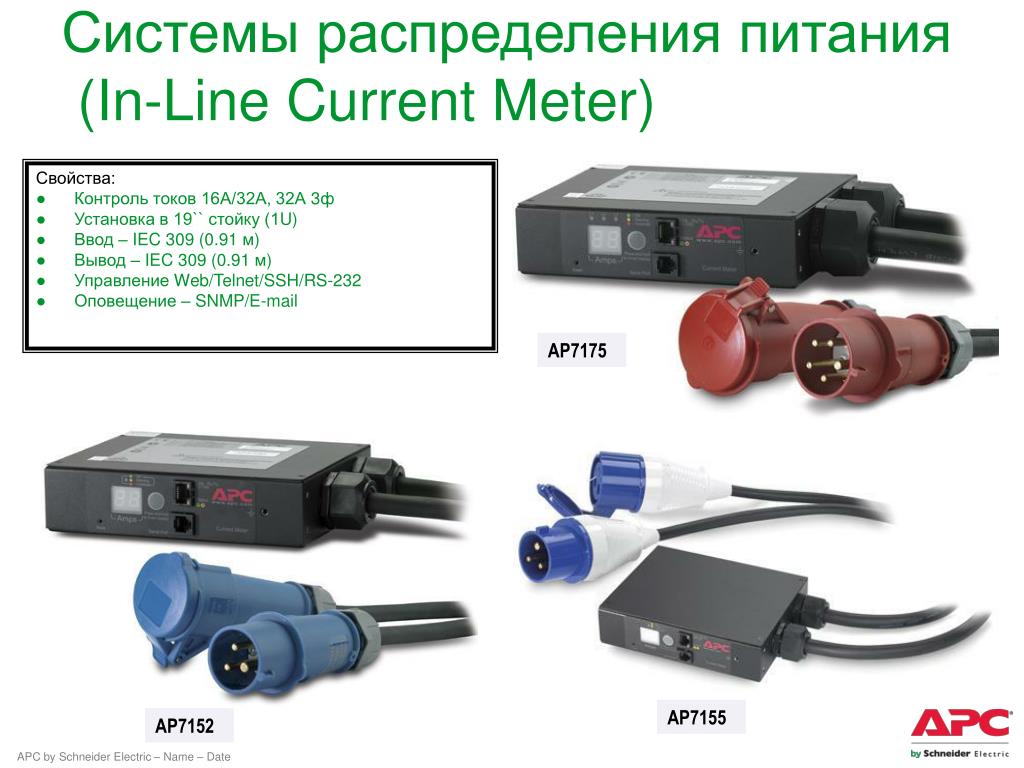

  32. Системы распределения питания(In-Line Current Meter) Свойства: • Контроль токов 16А/32А, 32А 3ф • Установка в 19`` стойку (1U) • Ввод – IEC 309 (0.91 м) • Вывод – IEC 309 (0.91 м) • Управление Web/Telnet/SSH/RS-232 • Оповещение – SNMP/E-mail AP7175 AP7155 AP7152

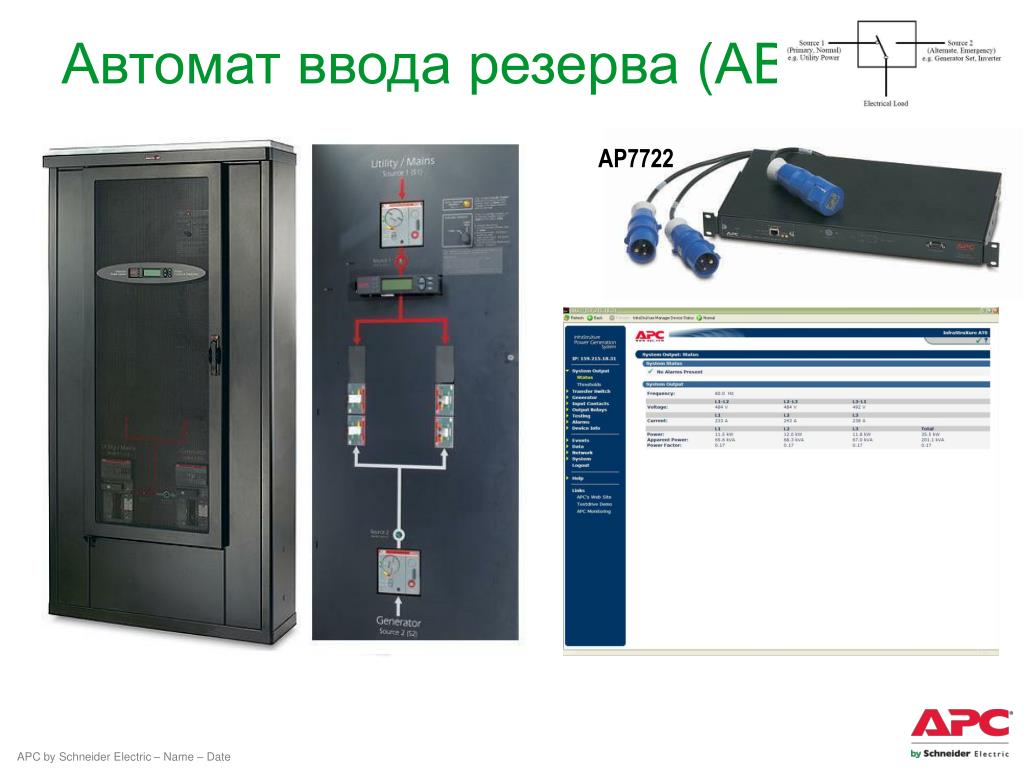

  33. Автомат ввода резерва (АВР) AP7722

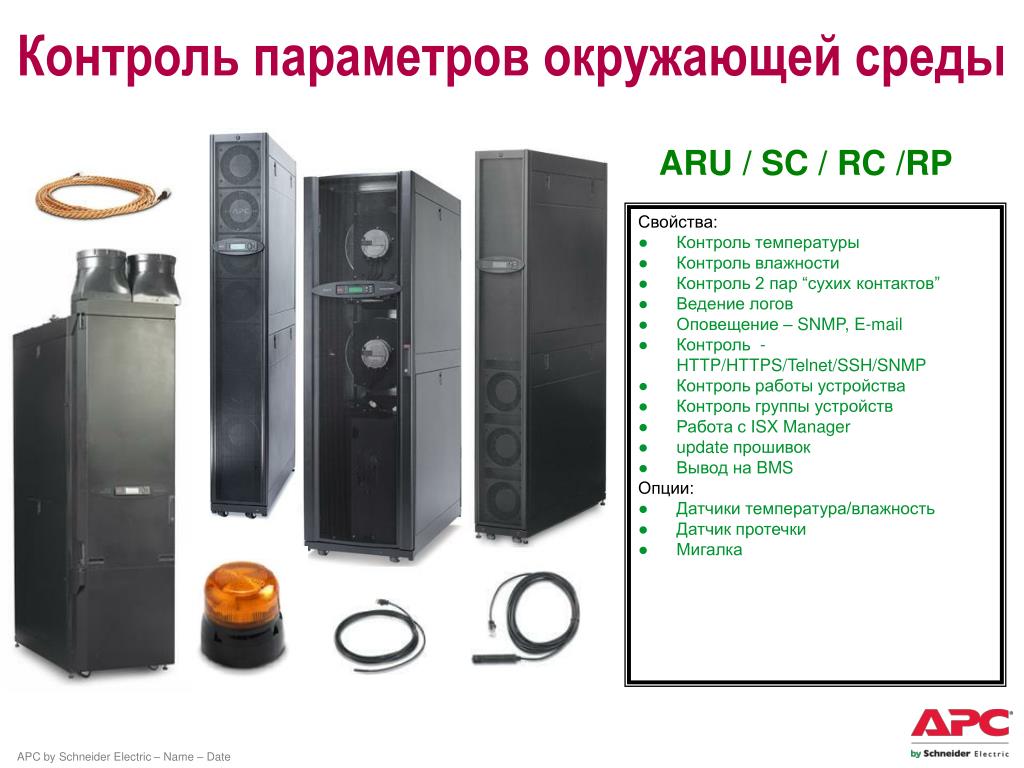

  34. Контроль параметров окружающей среды ARU / SC / RC /RP Свойства: • Контроль температуры • Контроль влажности • Контроль 2 пар “сухих контактов” • Ведение логов • Оповещение – SNMP, E-mail • Контроль - HTTP/HTTPS/Telnet/SSH/SNMP • Контроль работы устройства • Контроль группы устройств • Работа с ISX Manager • update прошивок • Вывод на BMS Опции: • Датчики температура/влажность • Датчик протечки • Мигалка

  35. Мониторинг окружающей среды Environmental Network Management Card (NMC) Если имеется ИБП: • Smart UPS (>750ВА) • Smart UPS XL, RT, VT • AIS 3000/5000 • Symmetra RM, LX, PX, MW • Silcon Свойства: • Контроль температуры (в комплекте AP9512TBLK) • Контроль 2 пар “сухих контактов” • Ведение логов • Оповещение – SNMP, E-mail • Контроль - HTTP/HTTPS/Telnet/SSH/SNMP • Контроль работы ИБП (+логи, +доступ) • Совместимость с ISX Manager, ISX Central • Update прошивок • Работа с PowerChute Network Shutdown Опции: • Датчик температура/влажность – AP9512THBLK • Датчик для дверей – AP9513 AP9618 AP9619

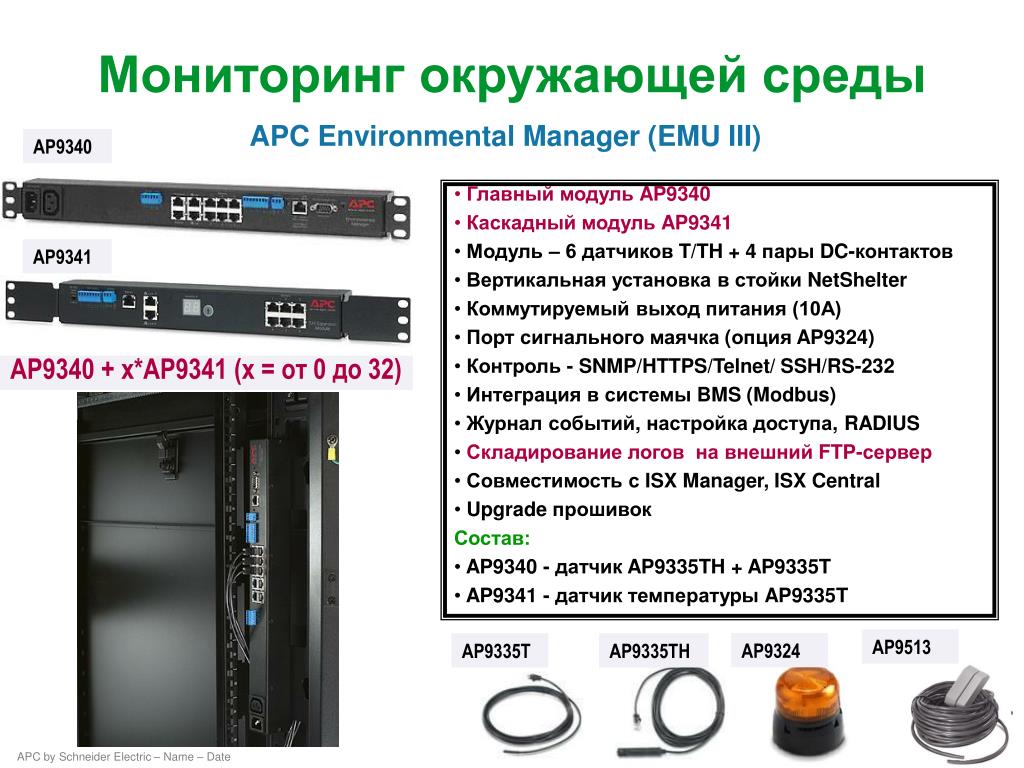

  36. Мониторинг окружающей среды APC Environmental Manager (EMU III) AP9340 • Главный модуль AP9340 • Каскадный модуль AP9341 • Модуль – 6 датчиков T/TH + 4 пары DC-контактов • Вертикальная установка в стойки NetShelter • Коммутируемый выход питания (10А) • Порт сигнального маячка (опция AP9324) • Контроль -SNMP/HTTPS/Telnet/SSH/RS-232 • Интеграция в системы BMS (Modbus) • Журнал событий, настройка доступа, RADIUS • Складирование логов на внешний FTP-сервер • Совместимость с ISX Manager,ISX Central • Upgrade прошивок Состав: • AP9340 - датчик AP9335TH + AP9335T • AP9341 - датчик температуры AP9335T AP9341 AP9340 + x*AP9341 (x = от 0 до 32) AP9513 AP9324 AP9335T AP9335TH

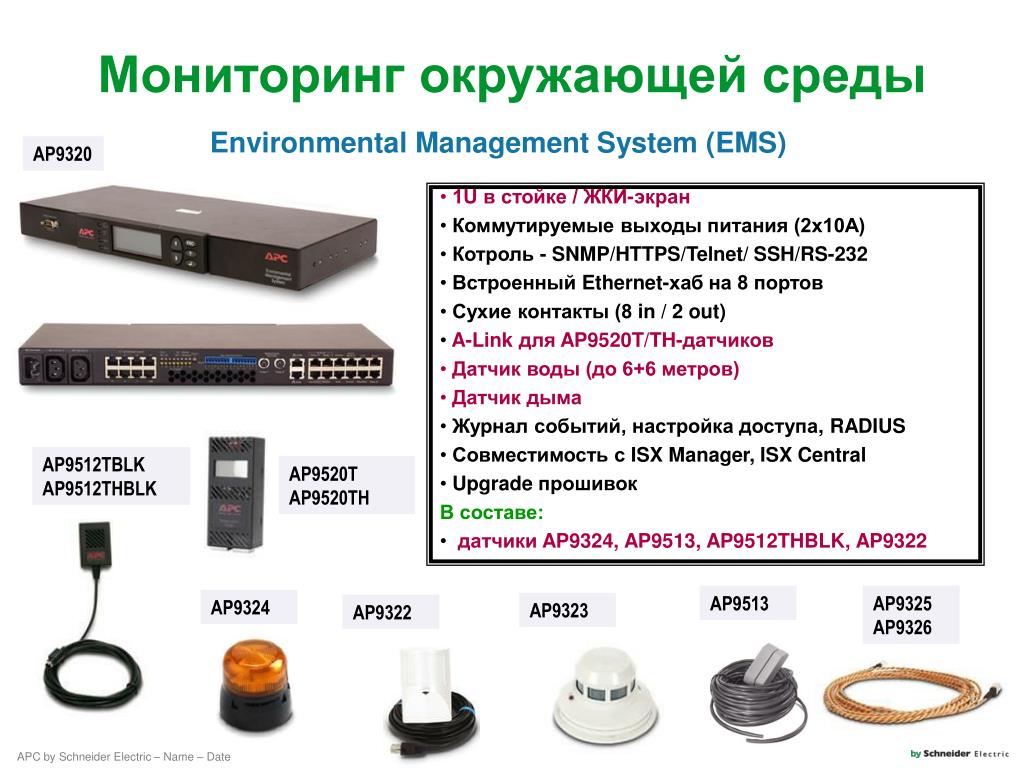

  37. Мониторинг окружающей среды Environmental Management System (EMS) AP9320 • 1U в стойке / ЖКИ-экран • Коммутируемые выходы питания (2х10А) • Котроль -SNMP/HTTPS/Telnet/SSH/RS-232 • Встроенный Ethernet-хаб на 8 портов • Сухие контакты (8 in / 2 out) • A-Link для AP9520T/TH-датчиков • Датчик воды (до 6+6 метров) • Датчик дыма • Журнал событий, настройка доступа, RADIUS • Совместимость с ISX Manager,ISX Central • Upgrade прошивок В составе: • датчикиAP9324, AP9513, AP9512THBLK, AP9322 AP9512TBLK AP9512THBLK AP9520T AP9520TH AP9513 AP9325 AP9326 AP9324 AP9323 AP9322

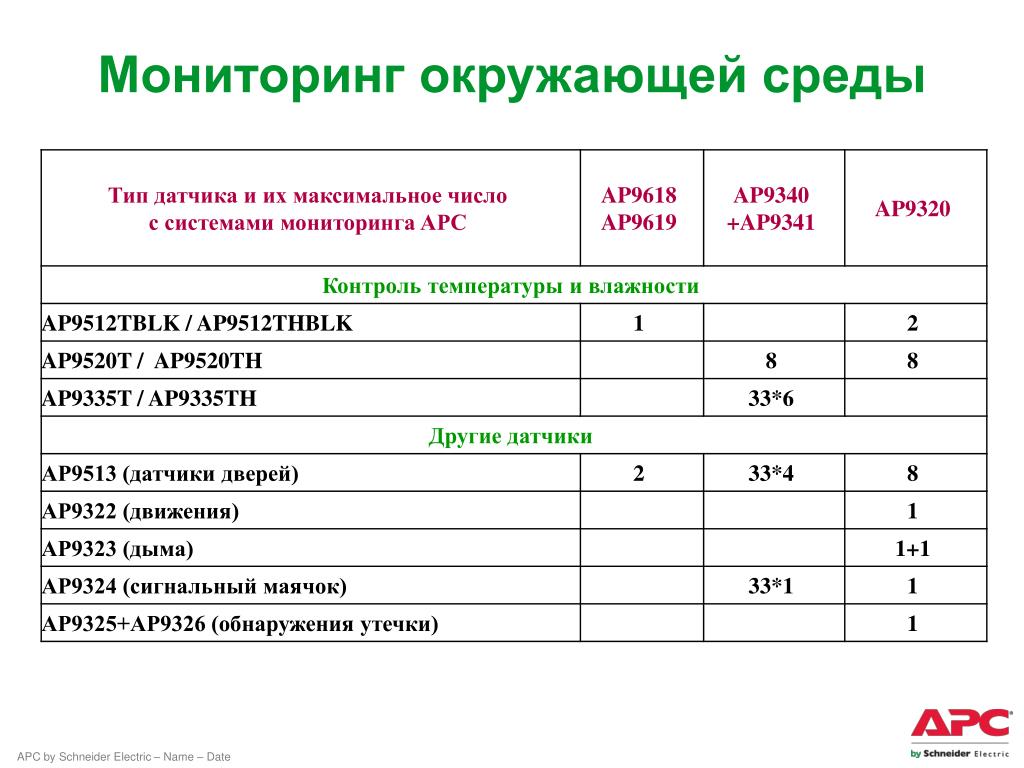

  38. Мониторинг окружающей среды

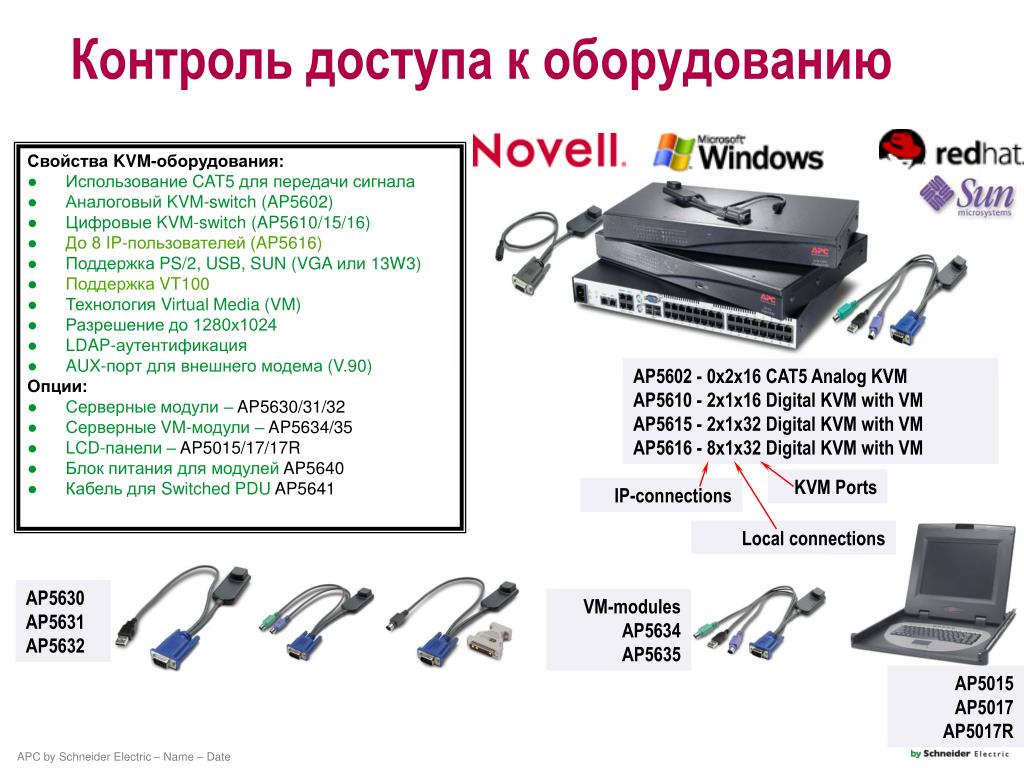

  39. Контроль доступа к оборудованию Свойства KVM-оборудования: • Использование CAT5 для передачи сигнала • Аналоговый KVM-switch (AP5602) • Цифровые KVM-switch (AP5610/15/16) • До 8 IP-пользователей (AP5616) • Поддержка PS/2, USB, SUN (VGA или 13W3) • Поддержка VT100 • Технология Virtual Media (VM) • Разрешение до 1280х1024 • LDAP-аутентификация • AUX-порт для внешнего модема (V.90) Опции: • Серверные модули –AP5630/31/32 • Серверные VM-модули – AP5634/35 • LCD-панели – AP5015/17/17R • Блок питания для модулей AP5640 • Кабель для Switched PDU AP5641 AP5602 - 0x2x16 CAT5 Analog KVM AP5610 - 2x1x16 Digital KVM with VM AP5615 - 2x1x32 Digital KVM with VM AP5616 - 8x1x32 Digital KVM with VM KVM Ports IP-connections Local connections AP5630 AP5631 AP5632 VM-modules AP5634 AP5635 AP5015 AP5017 AP5017R

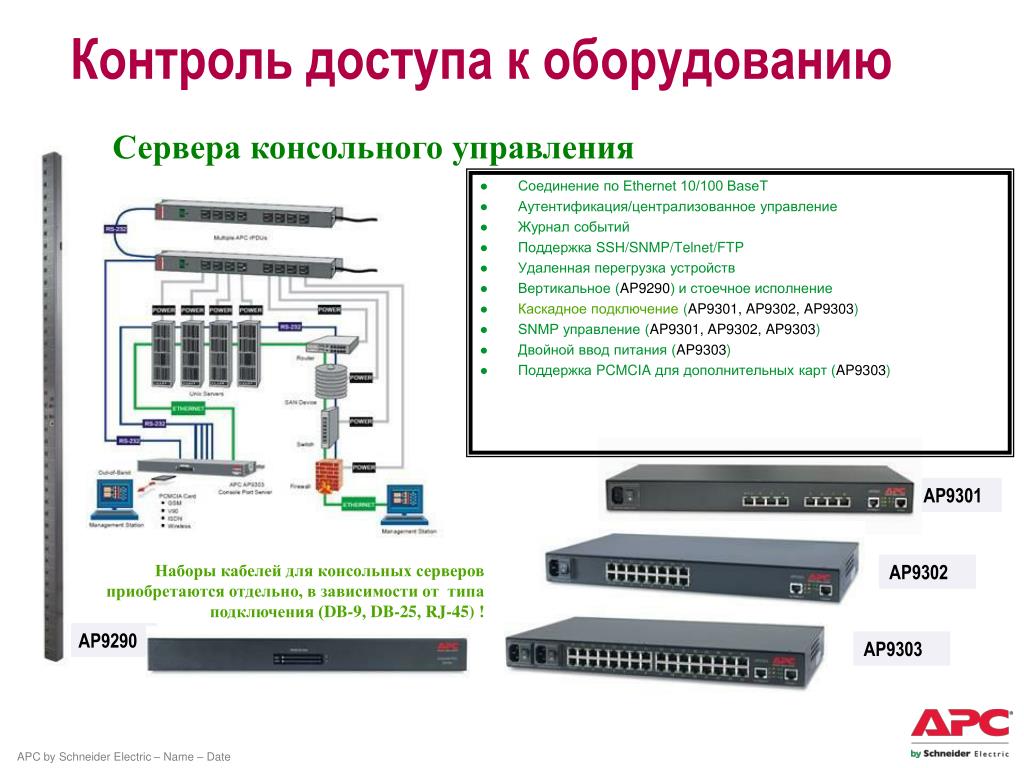

  40. Контроль доступа к оборудованию Сервера консольного управления • Соединение по Ethernet 10/100 BaseT • Аутентификация/централизованное управление • Журнал событий • Поддержка SSH/SNMP/Telnet/FTP • Удаленная перегрузка устройств • Вертикальное (AP9290) и стоечное исполнение • Каскадное подключение (AP9301, AP9302, AP9303) • SNMP управление (AP9301, AP9302, AP9303) • Двойной ввод питания (AP9303) • Поддержка PCMCIA для дополнительных карт (AP9303) AP9301 Наборы кабелей для консольных серверов приобретаются отдельно, в зависимости от типа подключения (DB-9, DB-25, RJ-45) ! AP9302 AP9290 AP9303

  41. Контроль доступа к оборудованию Датчики дверей AP9513 AR8132A (2 шт)

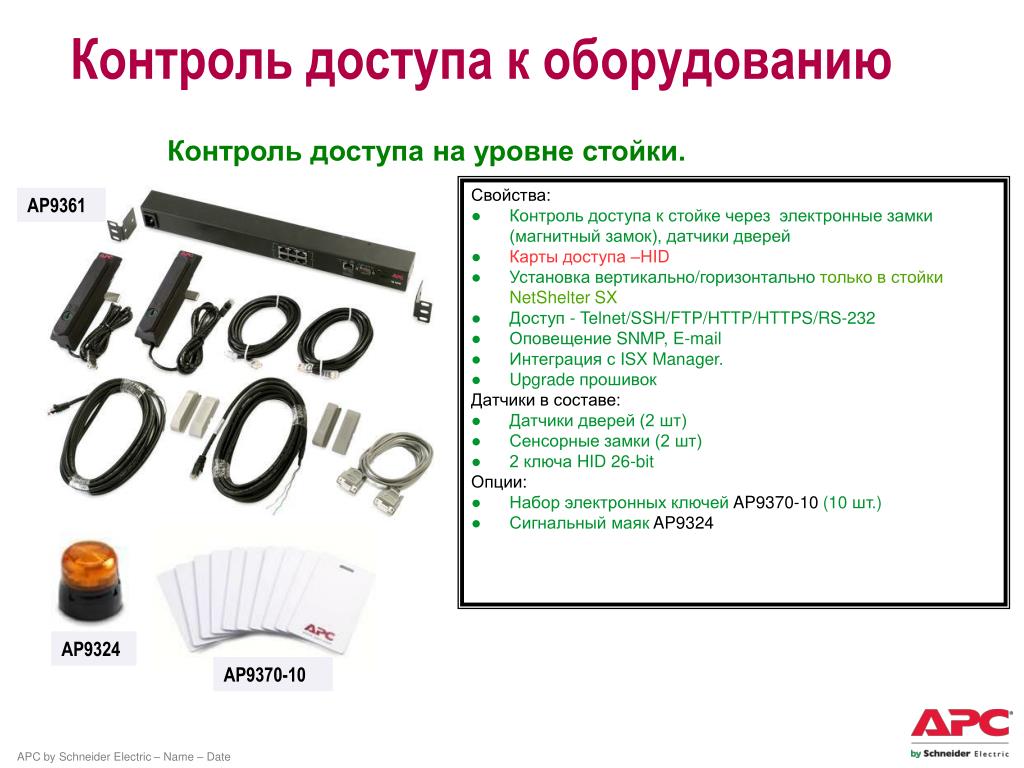

  42. Контроль доступа к оборудованию Контроль доступа на уровне стойки. Свойства: • Контроль доступа к стойке через электронные замки (магнитный замок), датчики дверей • Карты доступа –HID • Установкавертикально/горизонтально только в стойки NetShelter SX • Доступ - Telnet/SSH/FTP/HTTP/HTTPS/RS-232 • Оповещение SNMP, E-mail • Интеграция с ISX Manager. • Upgrade прошивок Датчики в составе: • Датчики дверей (2 шт) • Сенсорные замки (2 шт) • 2 ключа HID 26-bit Опции: • Набор электронных ключейAP9370-10 (10 шт.) • Сигнальный маякAP9324 AP9361 AP9324 AP9370-10

  43. ISX Video/audio Датчики NetBotz Appliance Датчики 3-х фирм SNMP Графический анализ IPMI ISX Central Карта зоны контроля Серверы SNMP-устройства других производителей Контроль инженерной инфраструктуры Сервер контроля и сбора данных InfraStruXure Central Архивирование: • Видео контроль • данные датчиков • SNMP-параметры

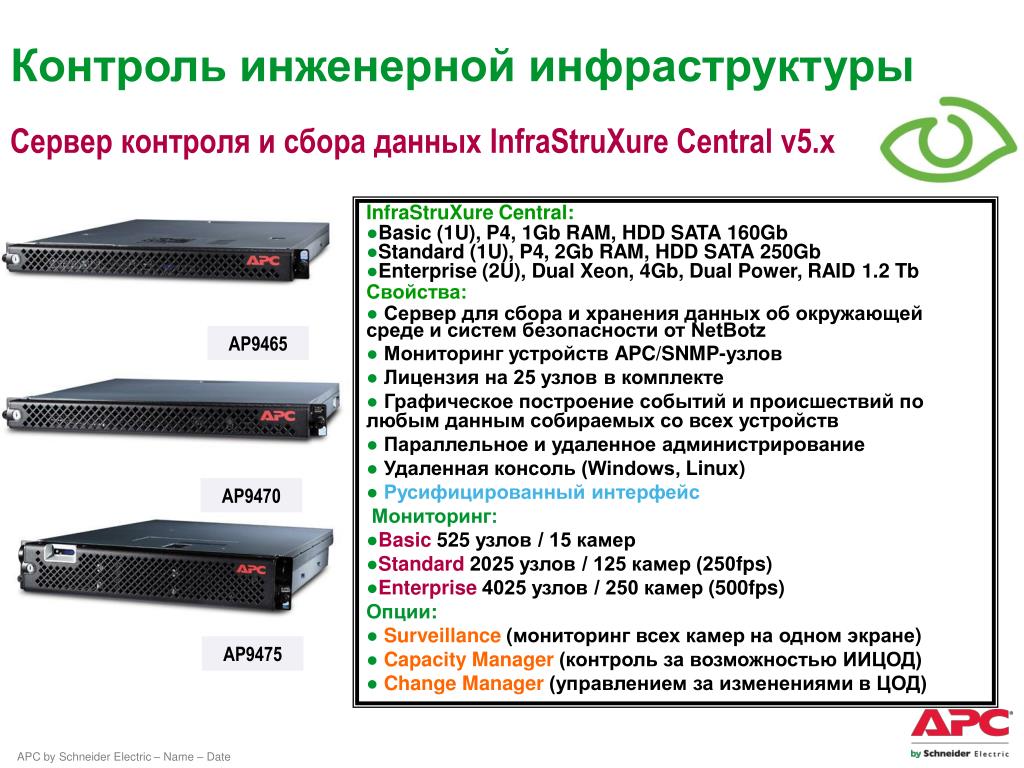

  44. Контроль инженерной инфраструктуры Сервер контроля и сбора данных InfraStruXure Central v5.x • InfraStruXure Central: • Basic (1U), P4, 1Gb RAM, HDD SATA 160Gb • Standard (1U), P4, 2Gb RAM, HDD SATA 250Gb • Enterprise (2U), Dual Xeon, 4Gb, Dual Power, RAID 1.2 Tb • Свойства: • Сервер для сбора и хранения данных об окружающей среде и систем безопасности от NetBotz • Мониторинг устройств APC/SNMP-узлов • Лицензия на 25 узлов в комплекте • Графическое построение событий и происшествий по любым данным собираемых со всех устройств • Параллельное и удаленное администрирование • Удаленная консоль (Windows,Linux) • Русифицированный интерфейс • Мониторинг: • Basic 525 узлов / 15 камер • Standard2025 узлов / 125 камер (250fps) • Enterprise 4025 узлов / 250 камер (500fps) • Опции: • Surveillance (мониторинг всех камер на одном экране) • Capacity Manager(контроль за возможностью ИИЦОД) • Change Manager(управлением за изменениями в ЦОД) AP9465 AP9470 AP9475

  45. Спасибо за внимание! ...Вопросы...
