Cisco 三层模型交换机基本配置 VLAN VTP

交换 • Cisco三层模型 • 交换机基本配置 • VLAN • VTP

Cisco三层模型

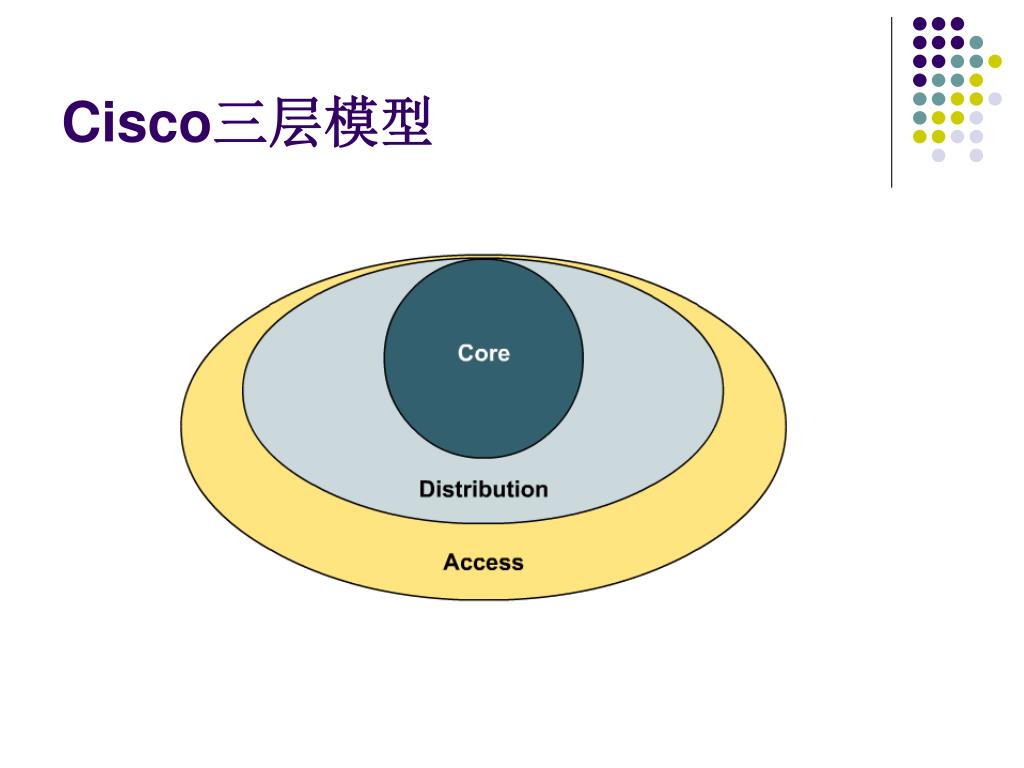

Cisco三层模型 • 接入层 • Layer 2 Switching，最终用户被许可接入网络的点 • 分布层 • Layer 3 Switching，访问层设备的汇聚点 • 核心层 • Layer 2/Layer 3 Switching • 高速交换背板，不进行任何过滤，因为会影响转发速度。

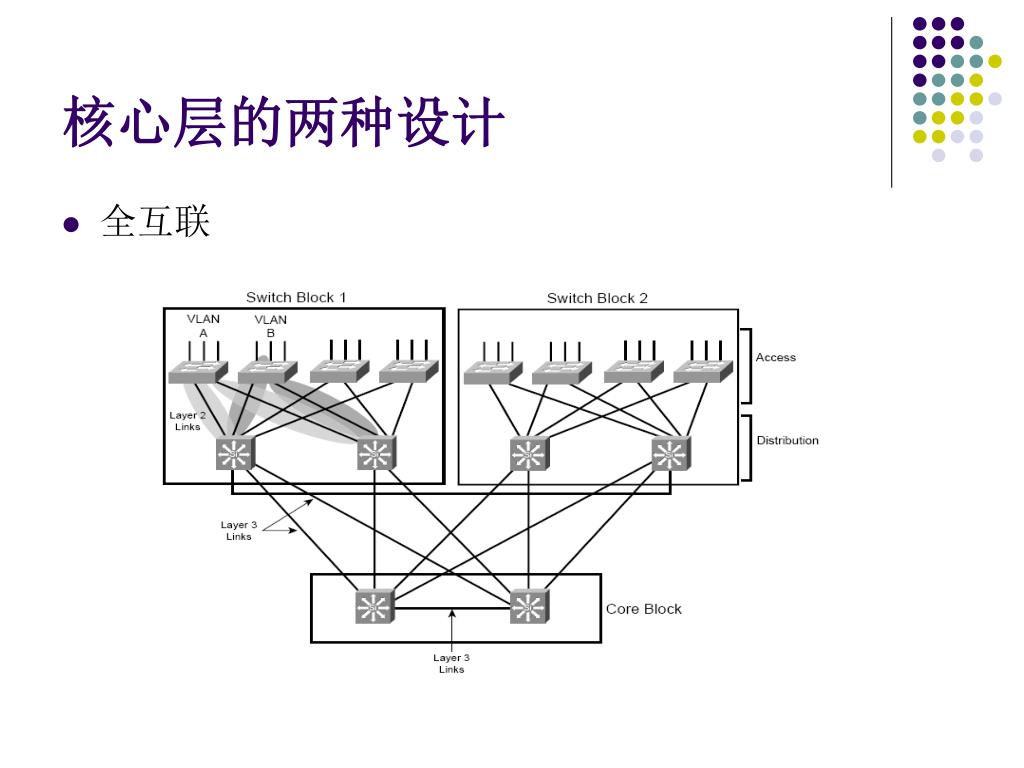

核心层的两种设计 • 全互联

核心层的两种设计 • 星形设计

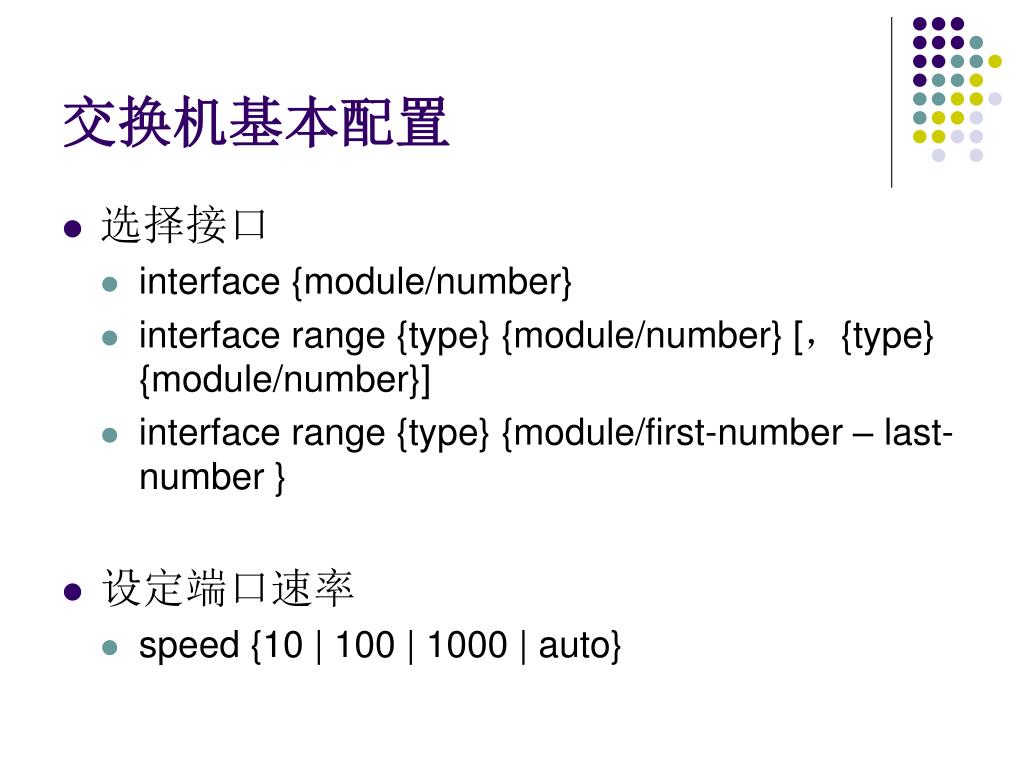

交换机基本配置 • 选择接口 • interface {module/number} • interface range {type} {module/number} [，{type} {module/number}] • interface range {type} {module/first-number – last-number } • 设定端口速率 • speed {10 | 100 | 1000 | auto}

交换机基本配置 • 端口模式 • duplext {half | full | auto} • 设置IP地址 • int vlan 1 • ip address {ip_address} {netmask} • Vlan 1是默认管理Vlan

VLAN • 概述 • 设置VLAN的作用 • 广播包控制 • 安全 • 地理位置无关性 • 划分VLAN的方法 • 静态 • 动态

VLAN • Trunk

VLAN • 两种tag类型 • ISL • 802.1Q

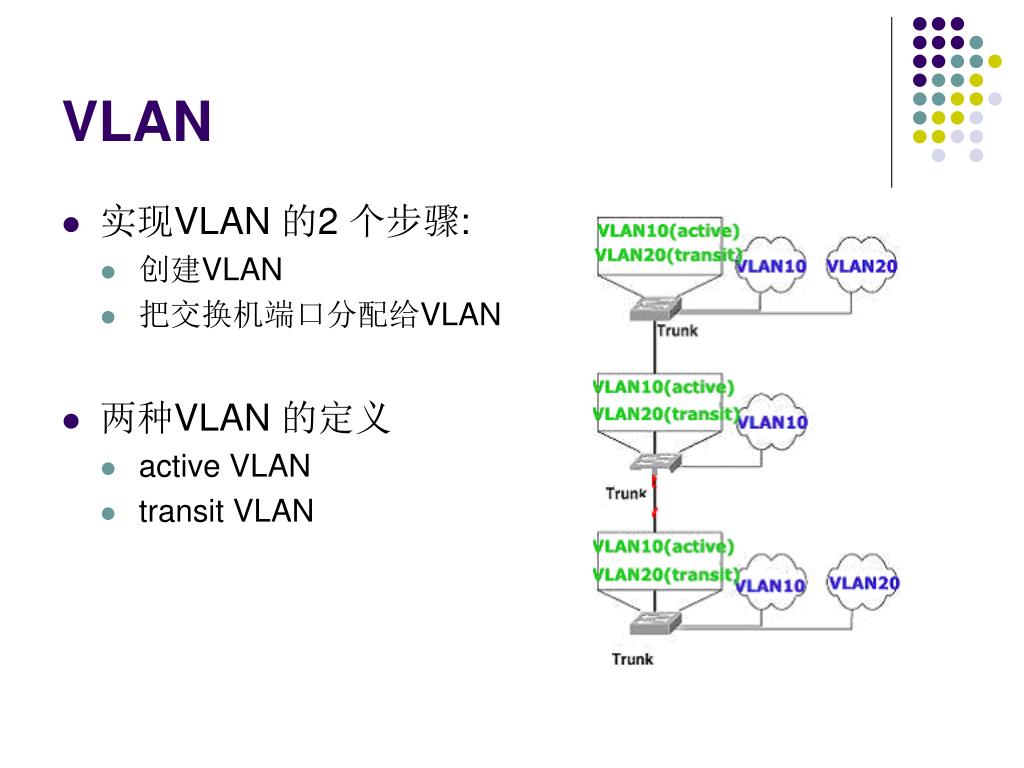

VLAN • 实现VLAN 的2 个步骤: • 创建VLAN • 把交换机端口分配给VLAN • 两种VLAN 的定义 • active VLAN • transit VLAN

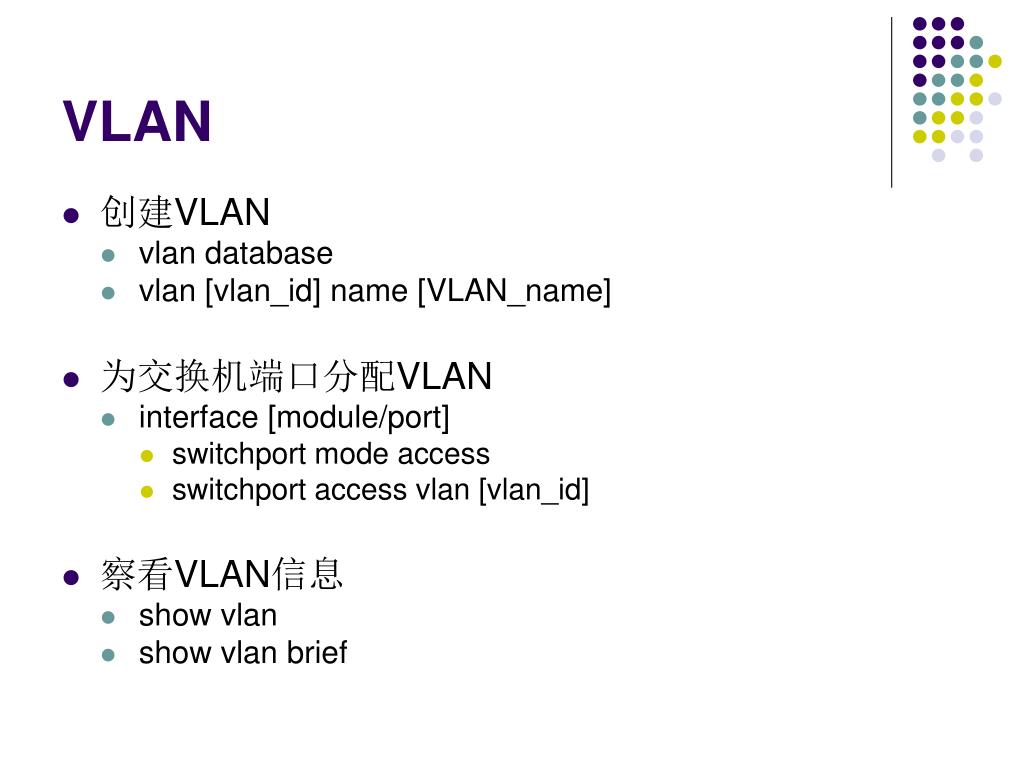

VLAN • 创建VLAN • vlan database • vlan [vlan_id] name [VLAN_name] • 为交换机端口分配VLAN • interface [module/port] • switchport mode access • switchport access vlan [vlan_id] • 察看VLAN信息 • show vlan • show vlan brief

VTP • 起因

VTP • VTP 的3 种模式 • 服务器模式(server mode) • 客户模式(client mode) • 透明模式(transparent mode) • VTP Pruning

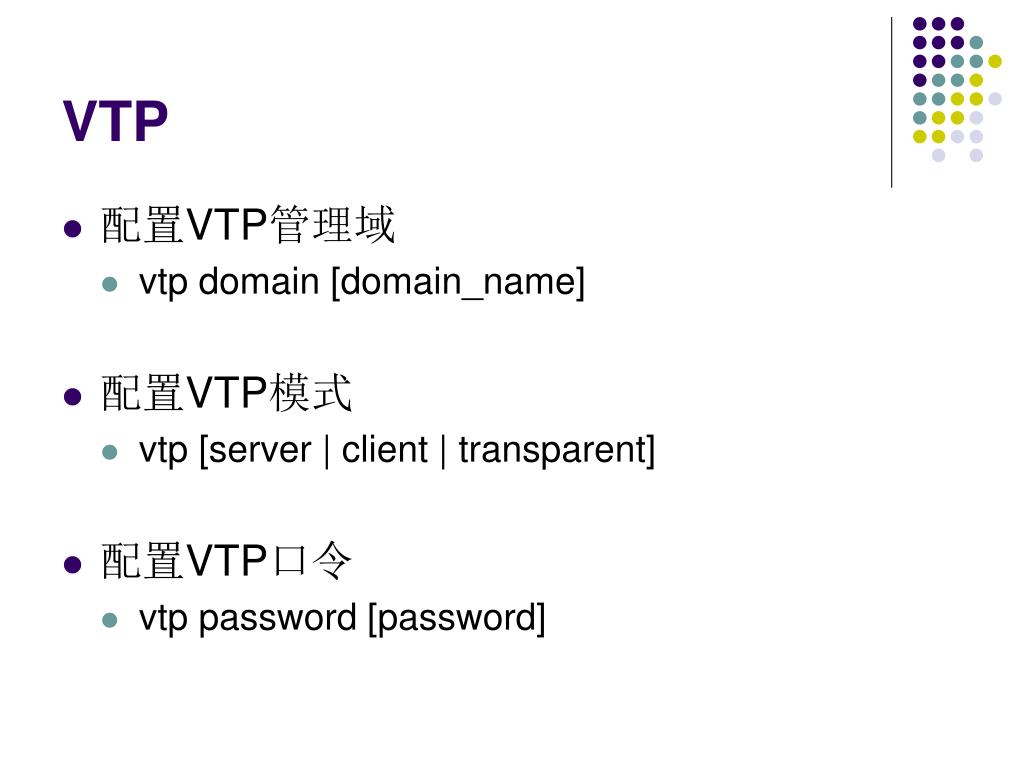

VTP • 配置VTP管理域 • vtp domain [domain_name] • 配置VTP模式 • vtp [server | client | transparent] • 配置VTP口令 • vtp password [password]

VTP • 设置Trunk • int [module/port] • switchport mode trunk • switchport trunk encapsulation [isl | dot1q] • 察看VTP信息 • show vtp status • show interface trunk • show interface switchport

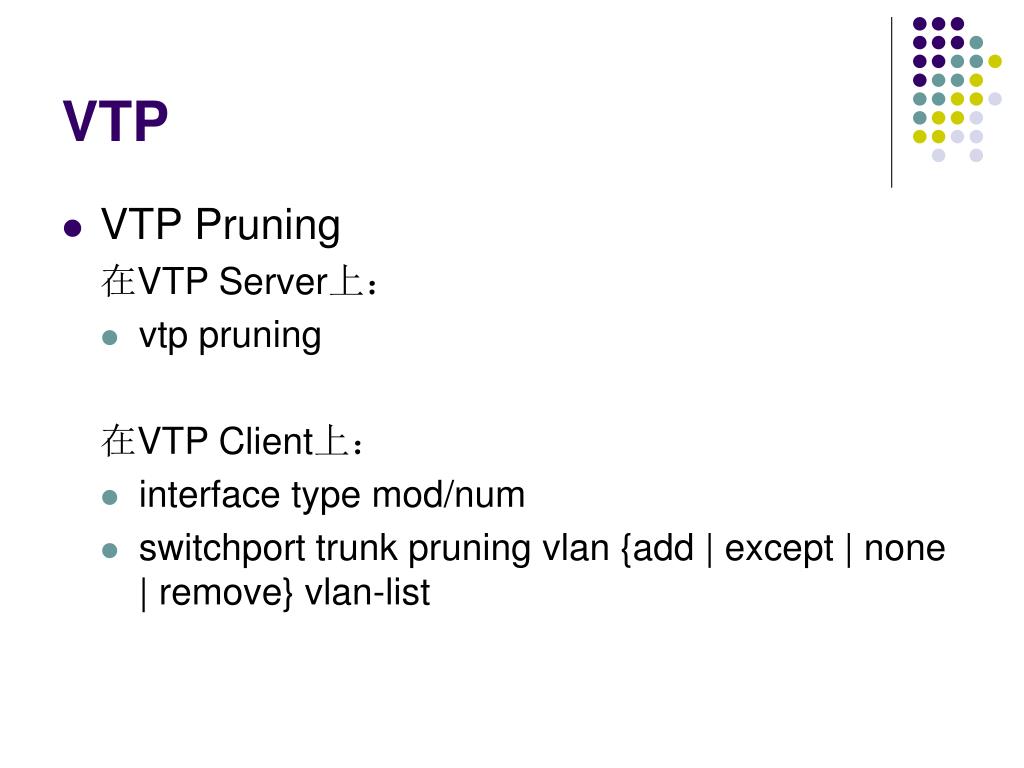

VTP • VTP Pruning 在VTP Server上： • vtp pruning 在VTP Client上： • interface type mod/num • switchport trunk pruning vlan {add | except | none | remove} vlan-list

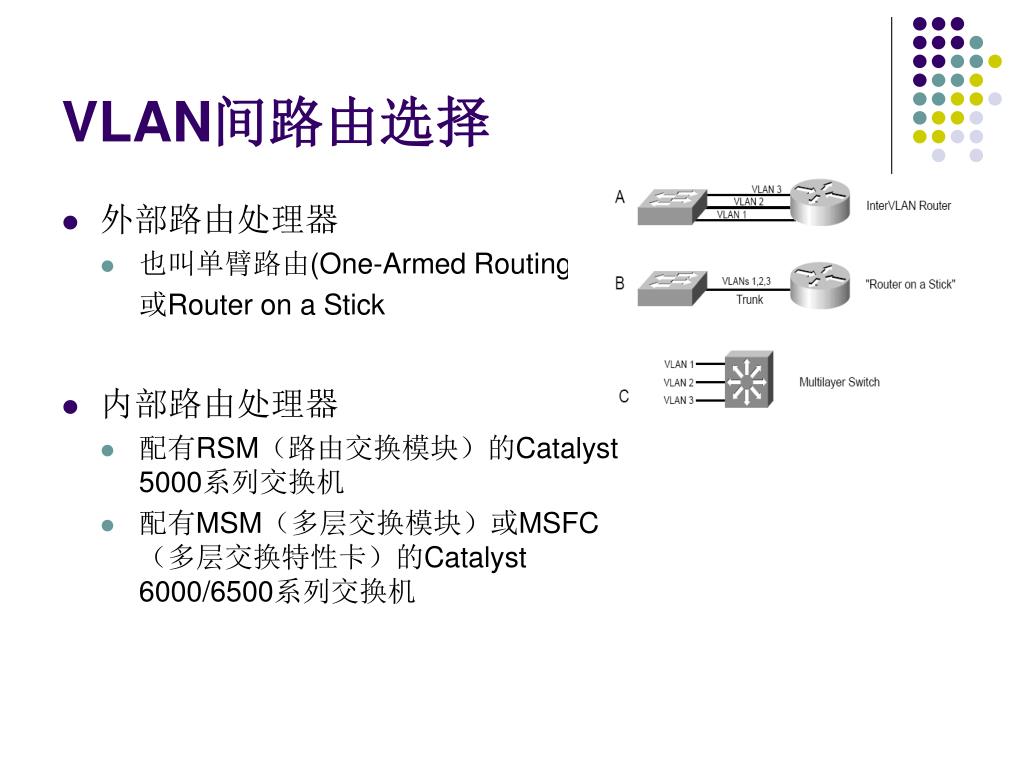

VLAN间路由选择 • 外部路由处理器 • 也叫单臂路由(One-Armed Routing) 或Router on a Stick • 内部路由处理器 • 配有RSM（路由交换模块）的Catalyst 5000系列交换机 • 配有MSM（多层交换模块）或MSFC（多层交换特性卡）的Catalyst 6000/6500系列交换机

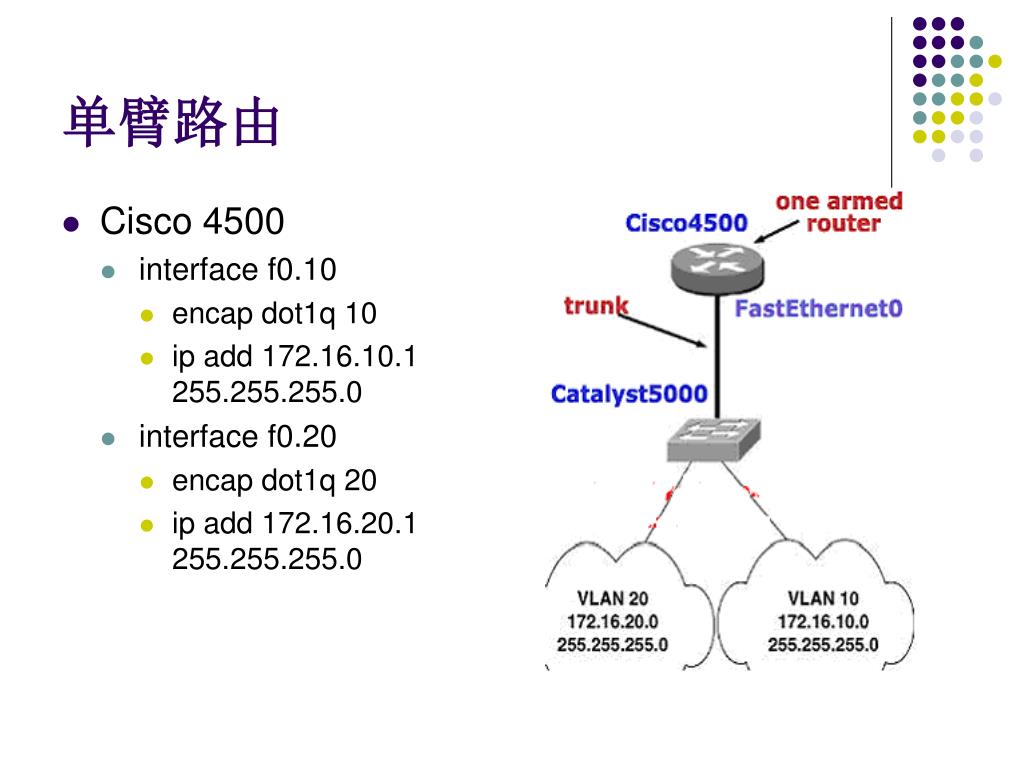

单臂路由 • Cisco 4500 • interface f0.10 • encap dot1q 10 • ip add 172.16.10.1 255.255.255.0 • interface f0.20 • encap dot1q 20 • ip add 172.16.20.1 255.255.255.0

内部路由处理器 • 3层接口配置 • interface [module/port] • no switchport • ip address [ip_address] [mask] • SVI接口配置 • Switched Virtual Lans • interface vlan [vlan_id] • no shutdown • ip address [ip_address] [mask]

单臂路由实例 • 拓朴 • VLAN 1：管理VLAN • 211.68.1.0 • VLAN 2：PC 2 • 211.68.2.0 • VLAN 3：PC 3、PC 4、PC 5 • 211.68.3.0 • 3550-1：VTP Server

单臂路由实例 • 4500 • interface f0/0 • no shutdown • interface f0/0.1 • encap dot1q 1 • ip add 211.68.1.1 255.255.255.0 • interface f0/0.2 • encap dot1q 2 • ip add 211.68.2.1 255.255.255.0 • interface f0/0.3 • encap dot1q 3 • ip add 211.68.3.1 255.255.255.0

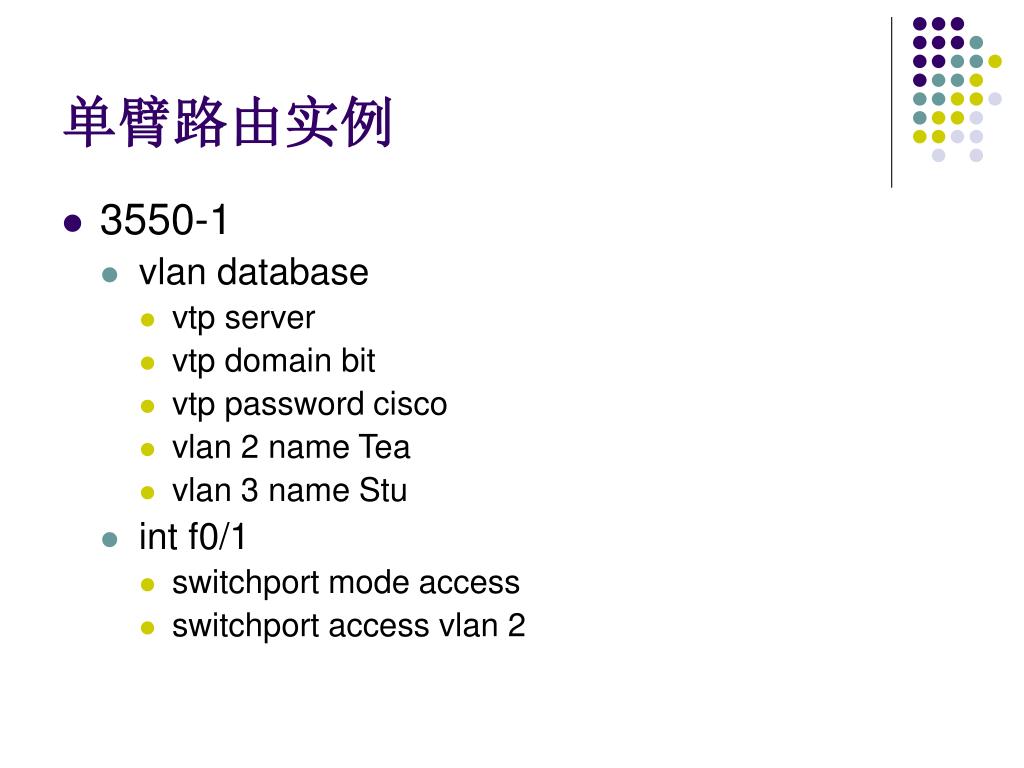

单臂路由实例 • 3550-1 • vlan database • vtp server • vtp domain bit • vtp password cisco • vlan 2 name Tea • vlan 3 name Stu • int f0/1 • switchport mode access • switchport access vlan 2

单臂路由实例 • 3550-1 • int f0/2 • switchport mode access • switchport access vlan 3 • int f0/12 • switchport mode trunk • switchport trunk encap dot1q • int f0/12 • switchport mode trunk • switchport trunk encap dot1q

单臂路由实例 • 3550-2 • int f0/12 • switchport mode trunk • switchport trunk encap dot1q • int f0/1 • switchport mode access • switchport access vlan 3 • int f0/2 • switchport mode access • switchport access vlan 3

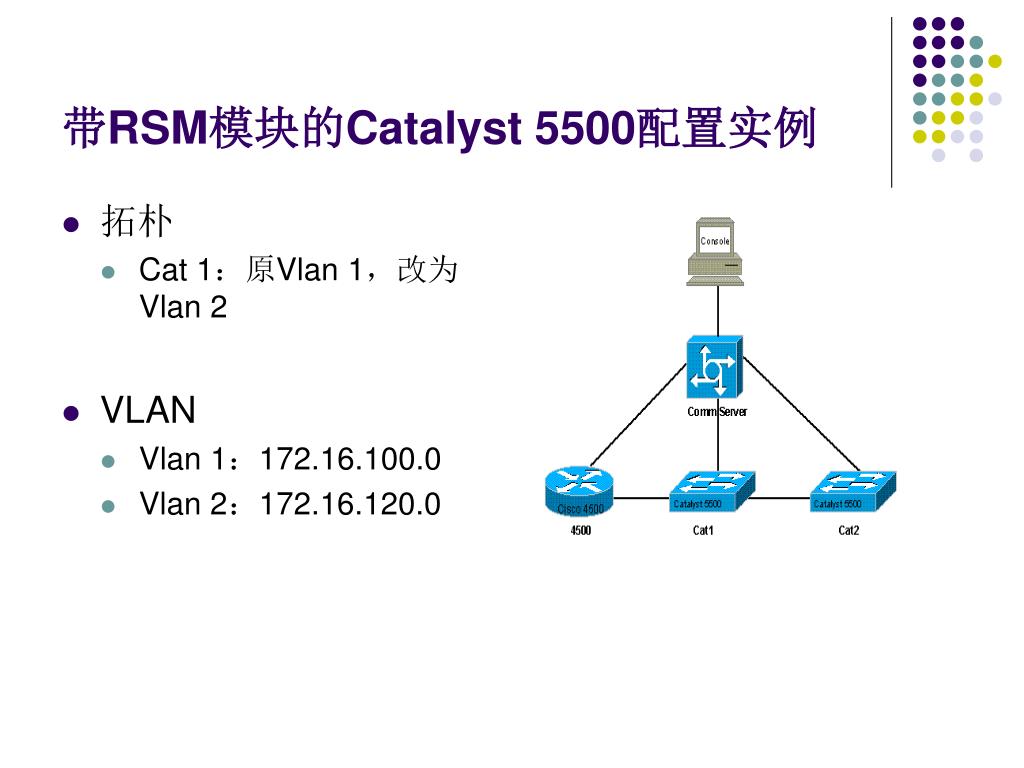

带RSM模块的Catalyst 5500配置实例 • 拓朴 • Cat 1：原Vlan 1，改为Vlan 2 • VLAN • Vlan 1：172.16.100.0 • Vlan 2：172.16.120.0

带RSM模块的Catalyst 5500配置实例 • Cat 1 • show running显示现有配置，地址172.16.100.51 • ping 172.16.100.52（Cat2的地址） • 修改sc0的地址为172.16.120.4 • show module • session <n>：进入RSM模块 • exit port：返回到Cat 1

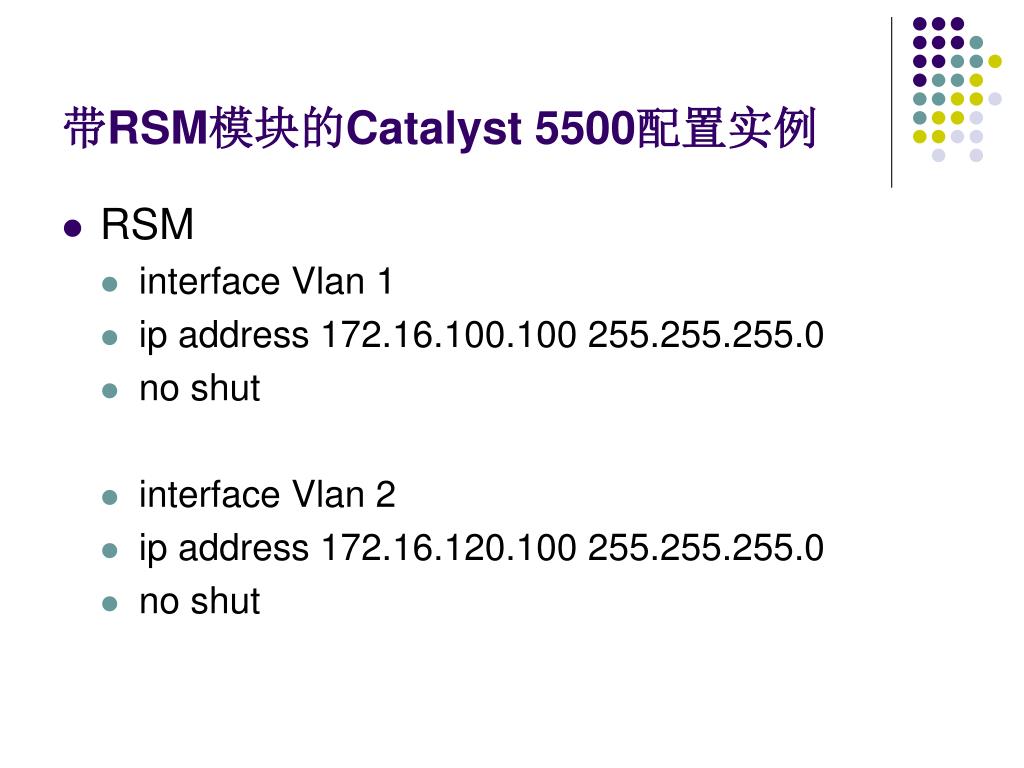

带RSM模块的Catalyst 5500配置实例 • RSM • interface Vlan 1 • ip address 172.16.100.100 255.255.255.0 • no shut • interface Vlan 2 • ip address 172.16.120.100 255.255.255.0 • no shut

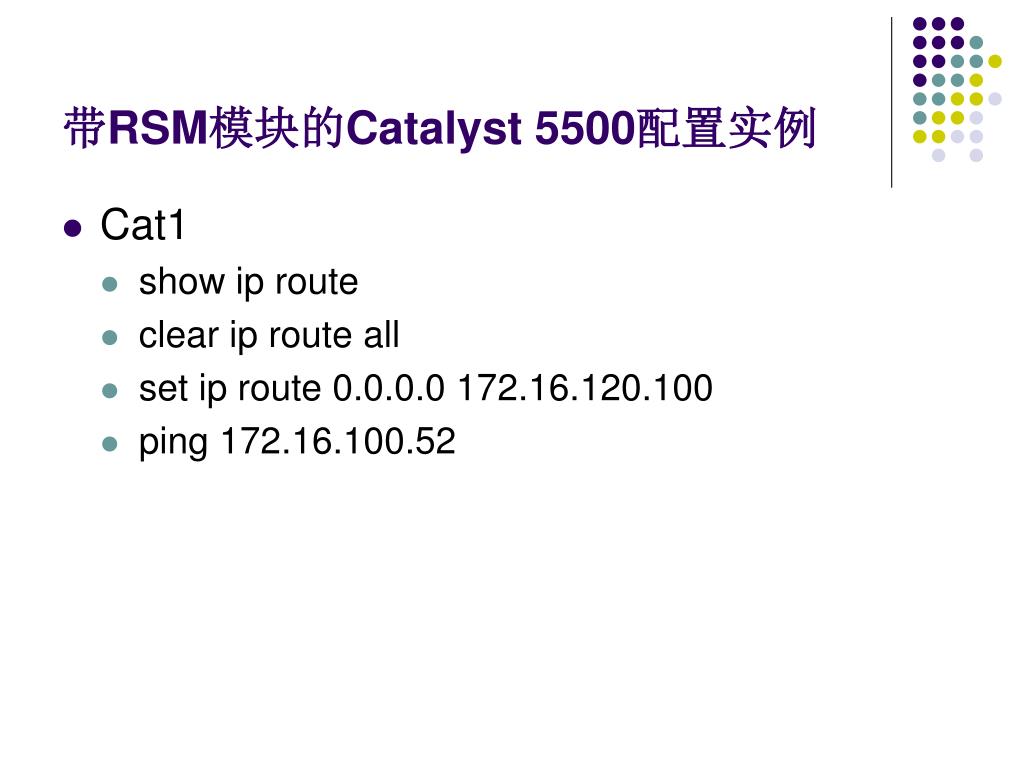

带RSM模块的Catalyst 5500配置实例 • Cat1 • show ip route • clear ip route all • set ip route 0.0.0.0 172.16.120.100 • ping 172.16.100.52
