  1. 生活科技七年級下學期 單元：包裝盒設計製作 (ㄧ)‧製圖與識圖 透視圖 以3DS MAX軟體繪製台階為例

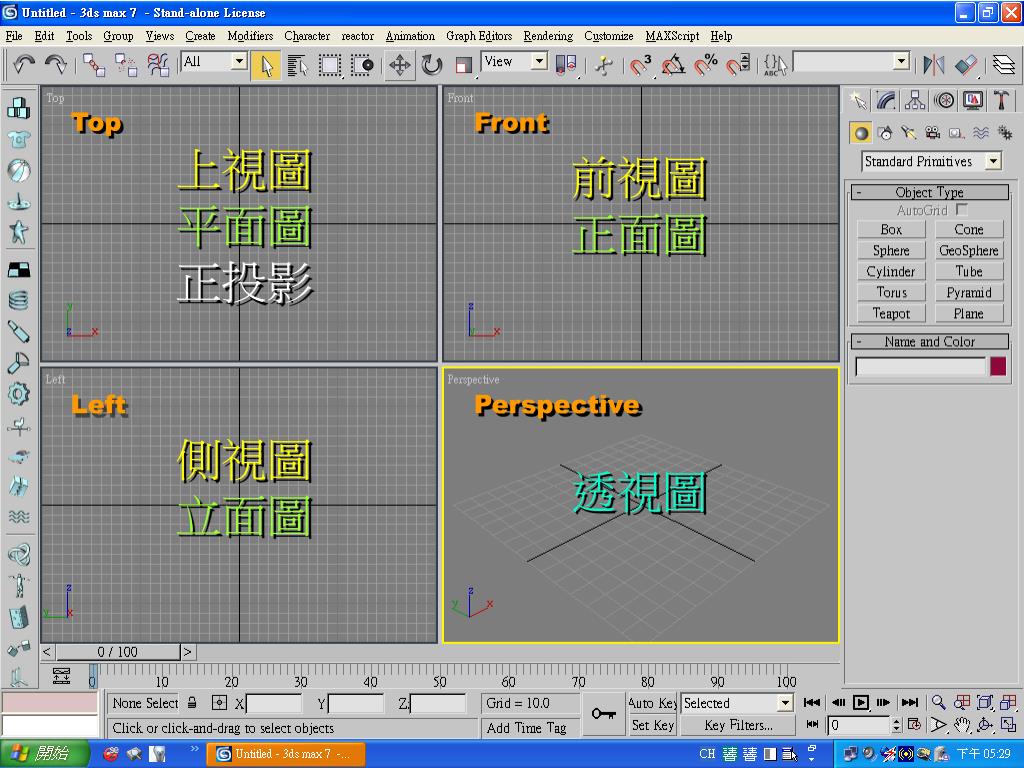

  2. Top Front 上視圖 前視圖 平面圖 正面圖 正投影 Left Perspective 側視圖 透視圖 立面圖

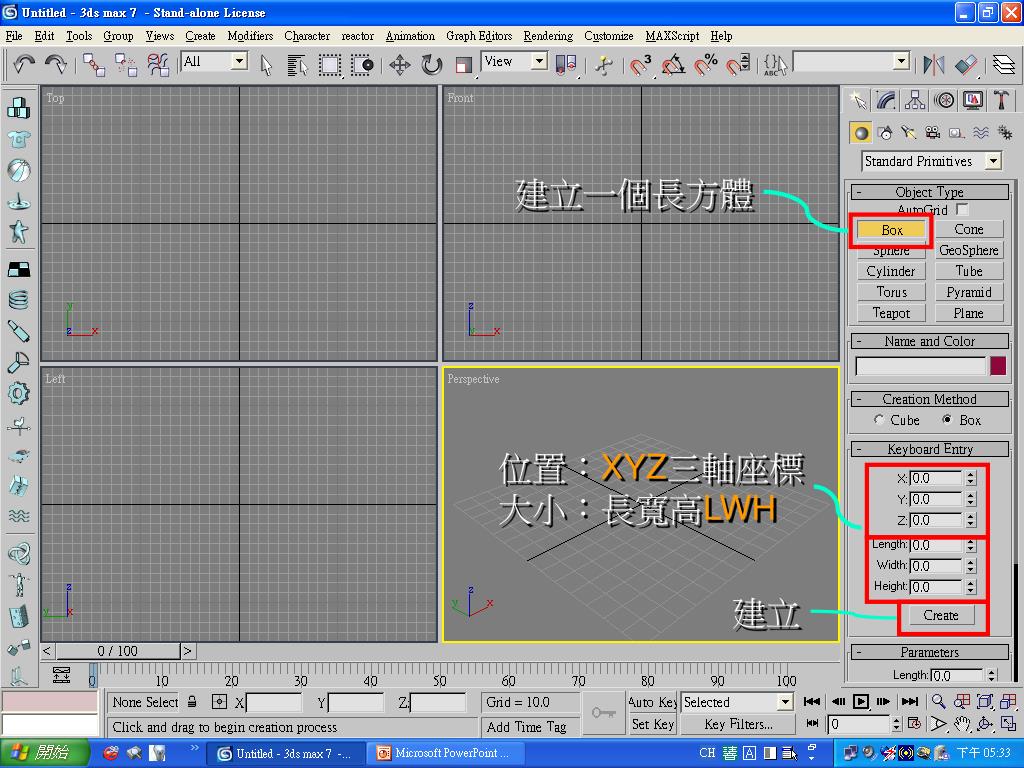

  3. 建立一個長方體 位置：XYZ三軸座標 大小：長寬高LWH 建立

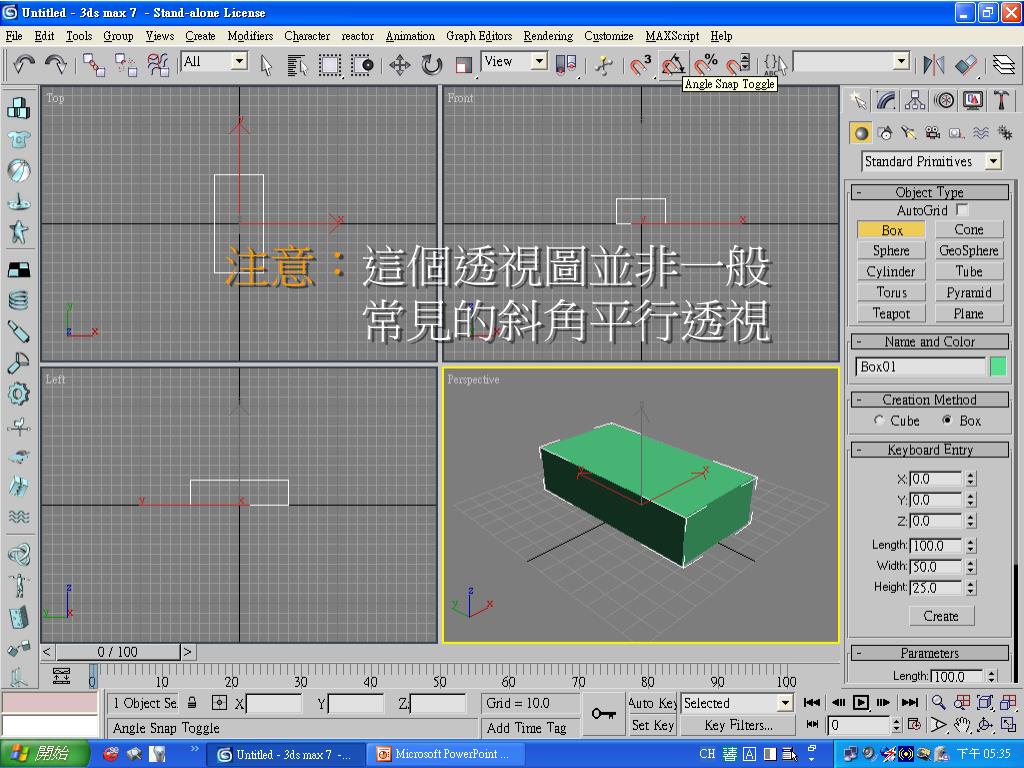

  4. 注意：這個透視圖並非一般 常見的斜角平行透視

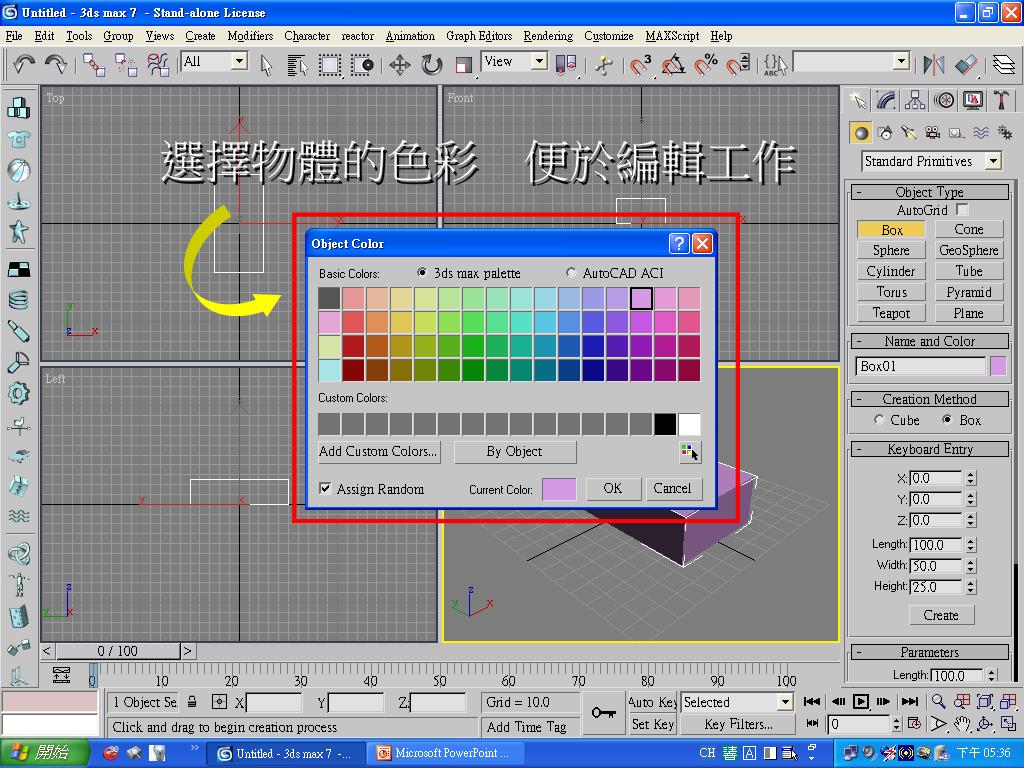

  5. 選擇物體的色彩 便於編輯工作

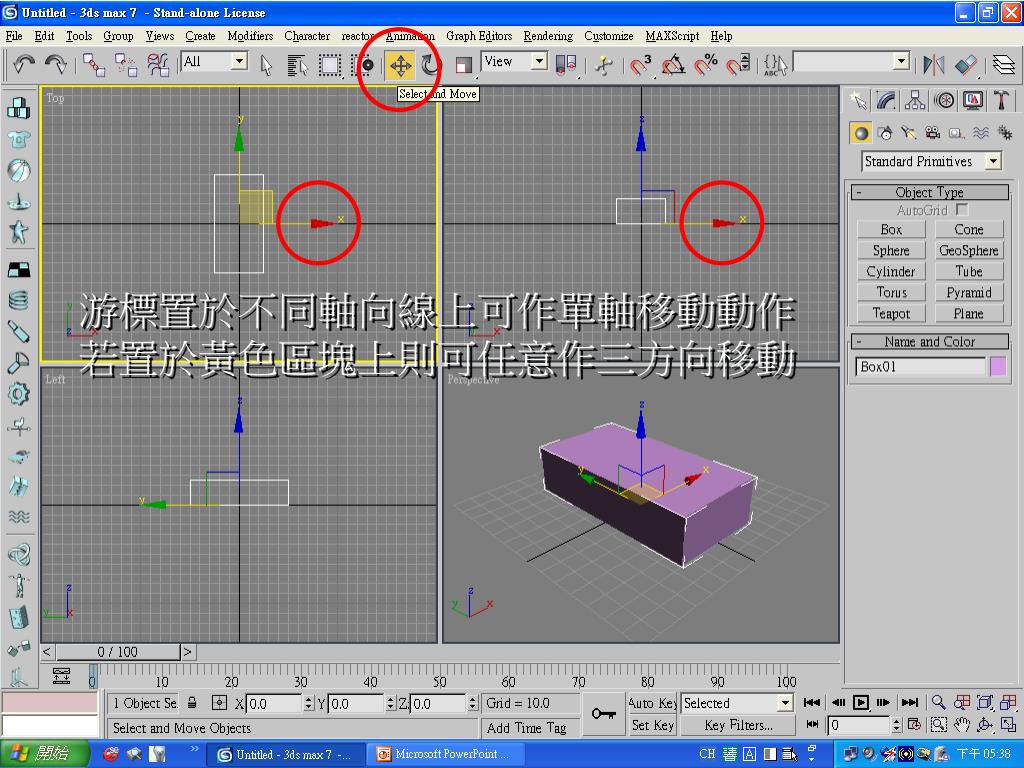

  6. 游標置於不同軸向線上可作單軸移動動作 若置於黃色區塊上則可任意作三方向移動

  7. 相對移動數值 絕對座標數值

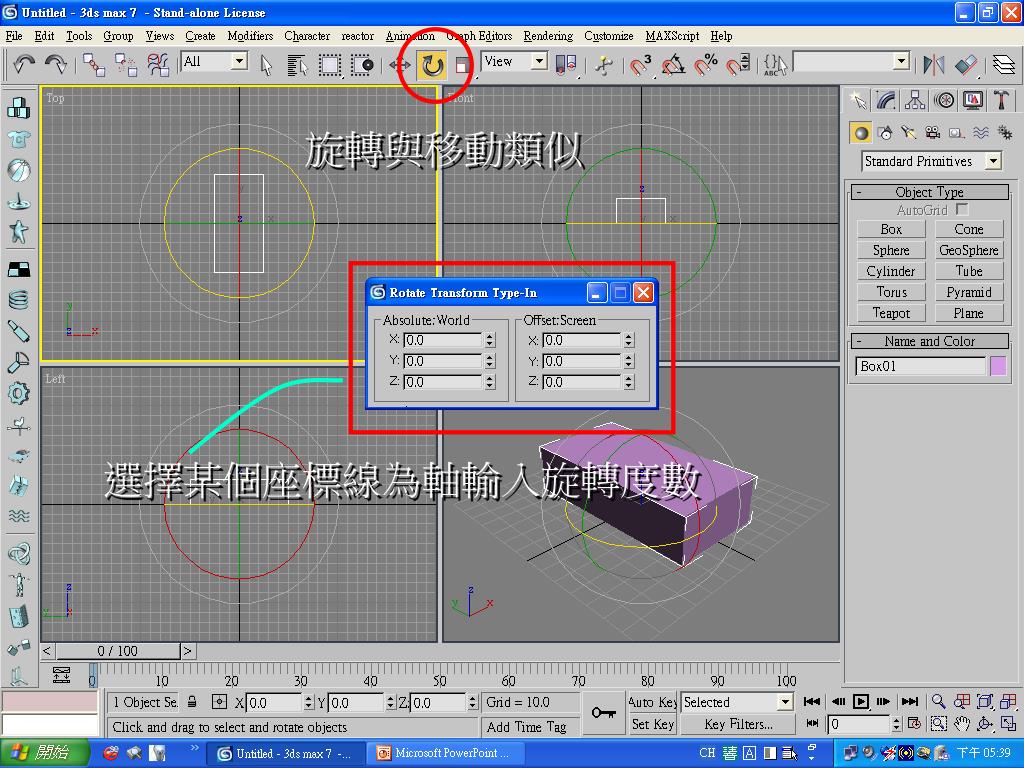

  8. 旋轉與移動類似 選擇某個座標線為軸輸入旋轉度數

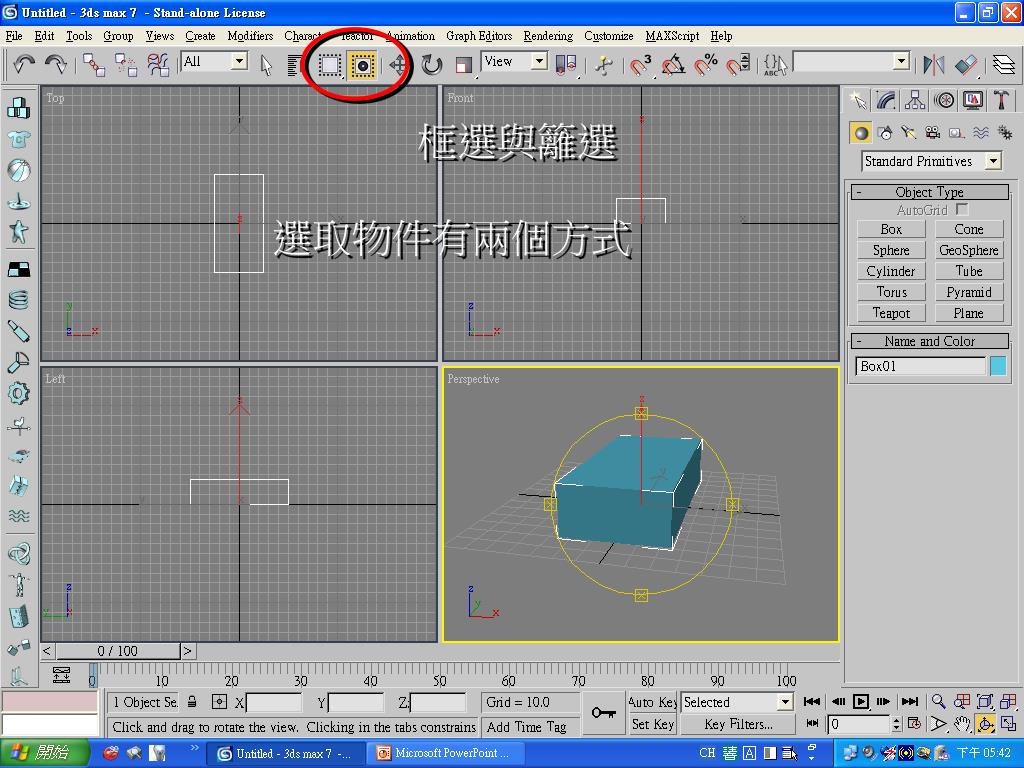

  9. 框選與籬選 選取物件有兩個方式

  10. 使用Shift鍵與移動指令可以複製

  11. 以Z軸為基準移動物體完成台階立體圖

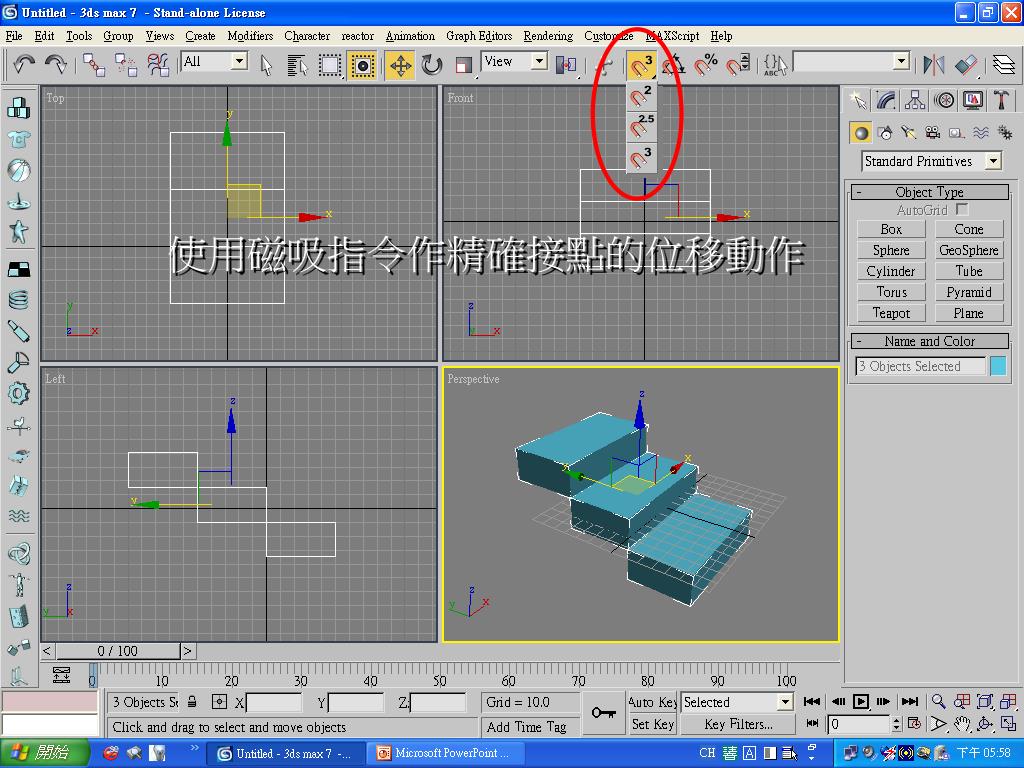

  12. 使用磁吸指令作精確接點的位移動作

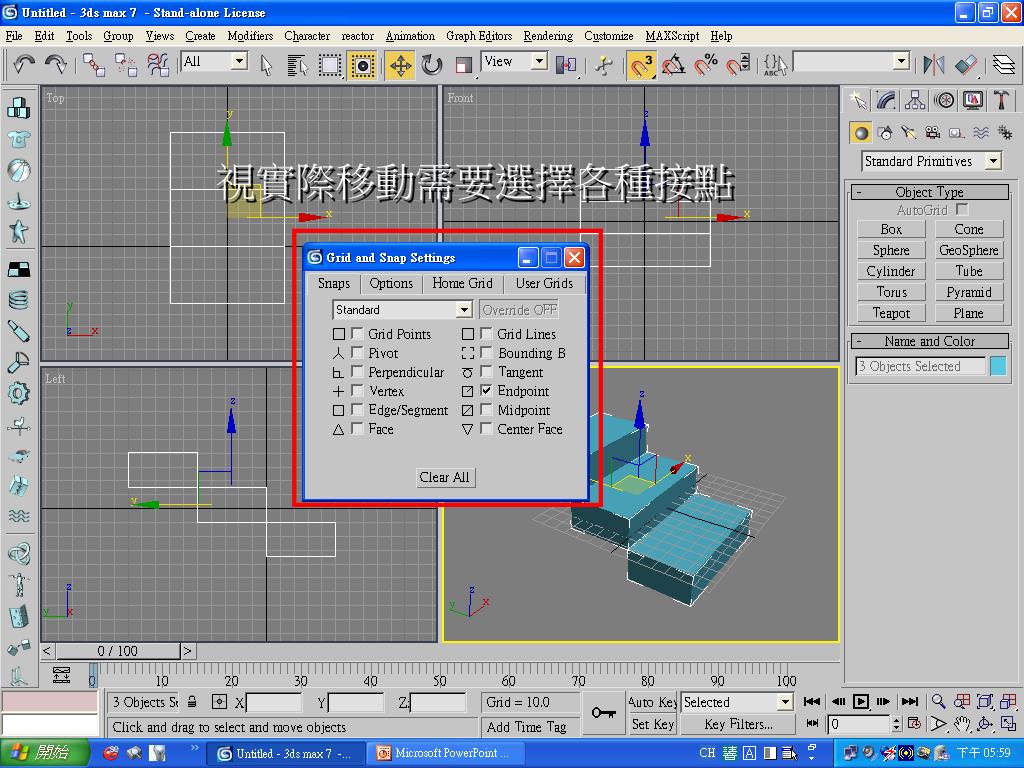

  13. 視實際移動需要選擇各種接點

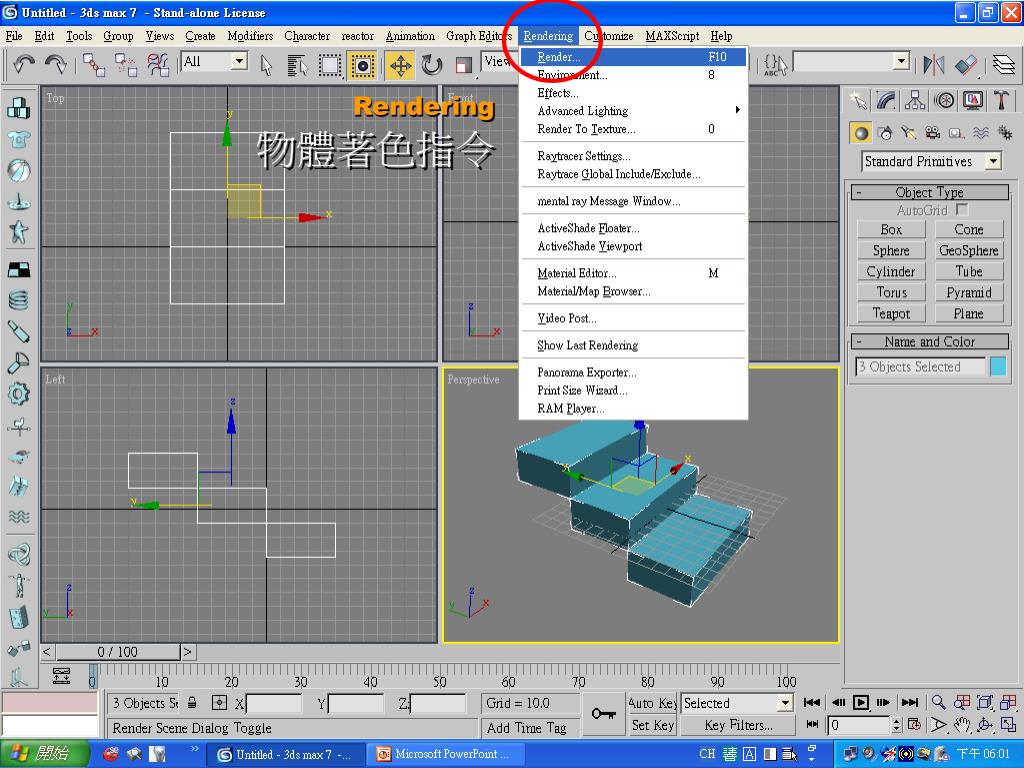

  14. Rendering 物體著色指令

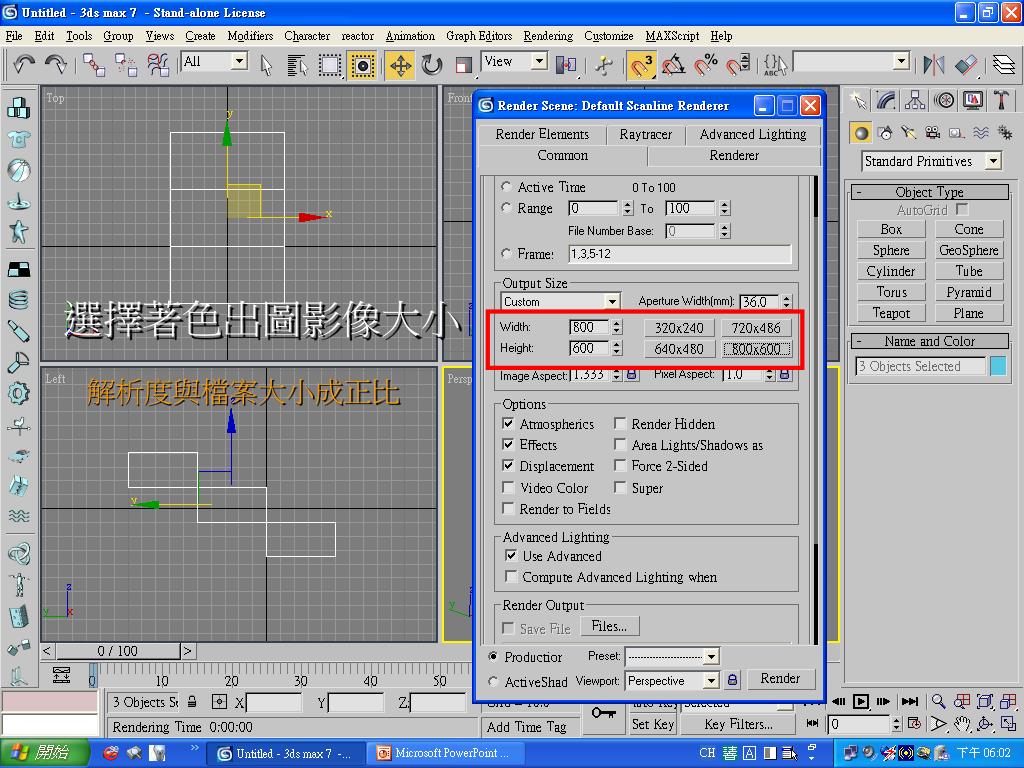

  15. 選擇著色出圖影像大小 解析度與檔案大小成正比

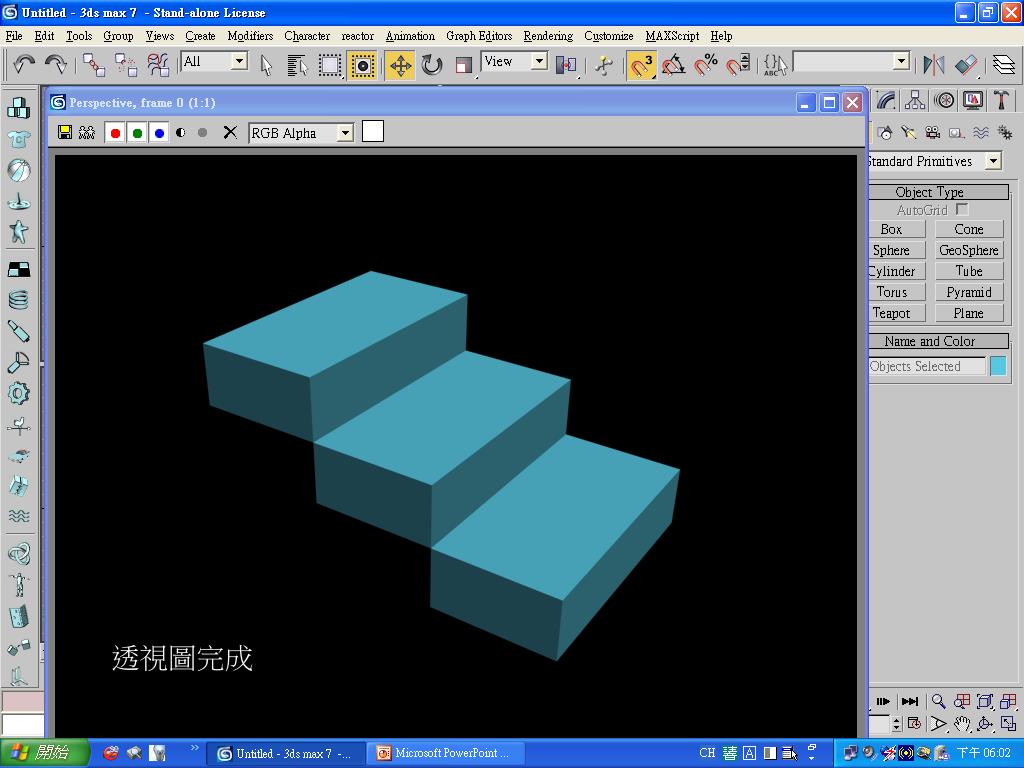

  16. 透視圖完成

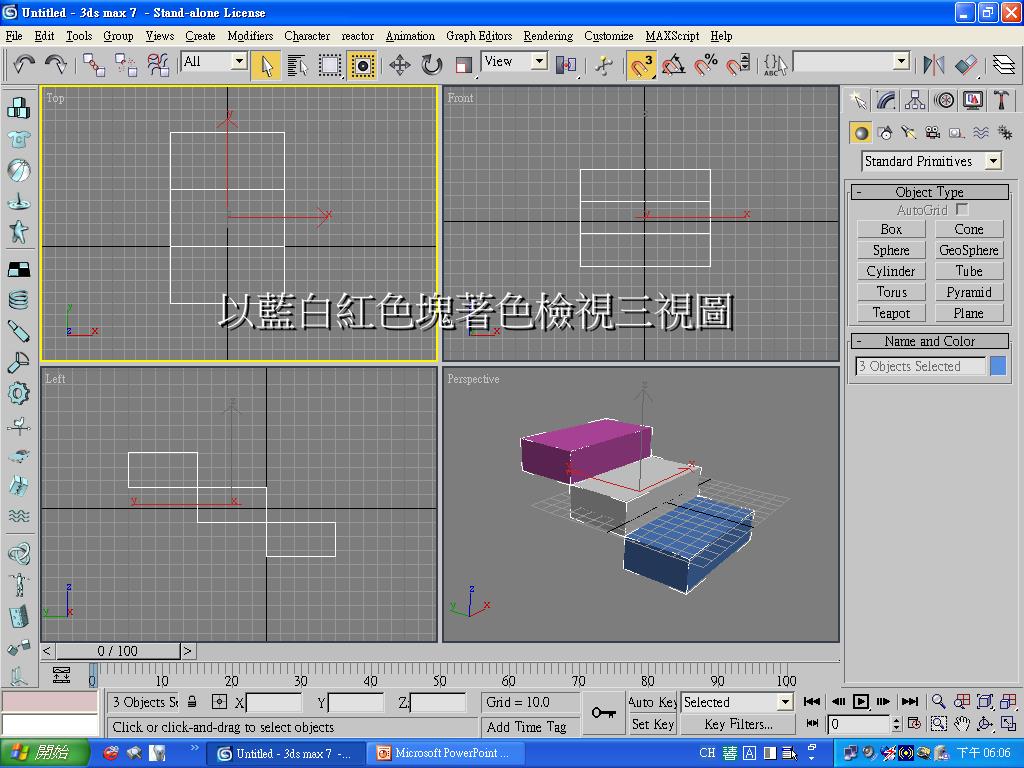

  17. 以藍白紅色塊著色檢視三視圖

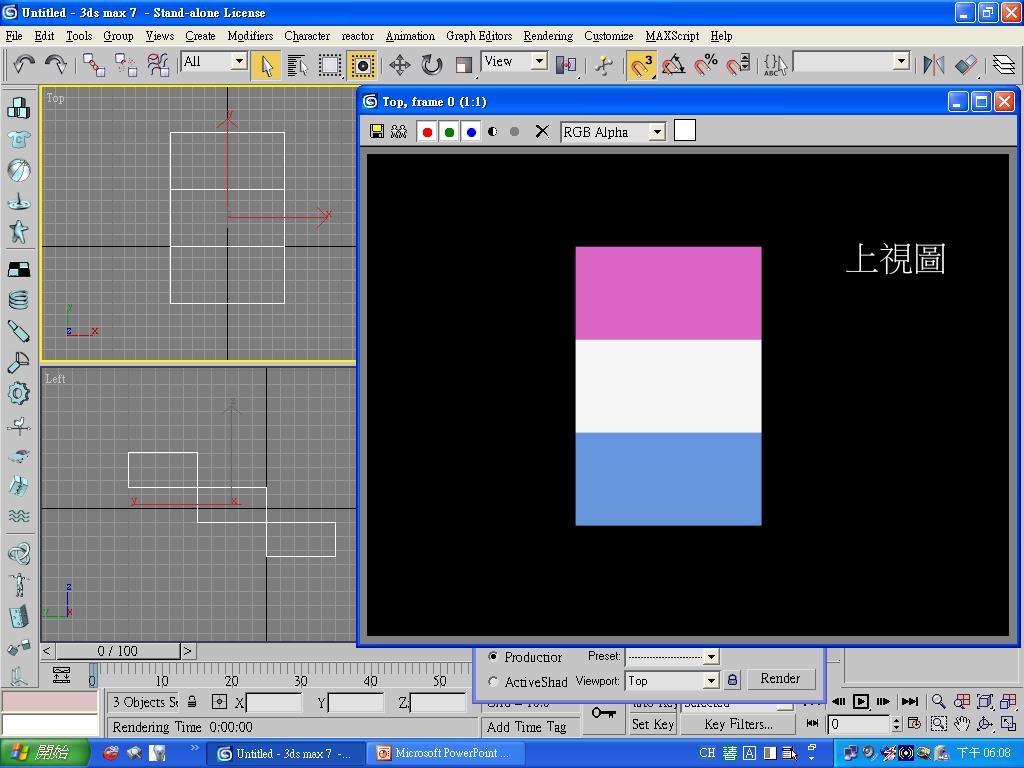

  18. 上視圖

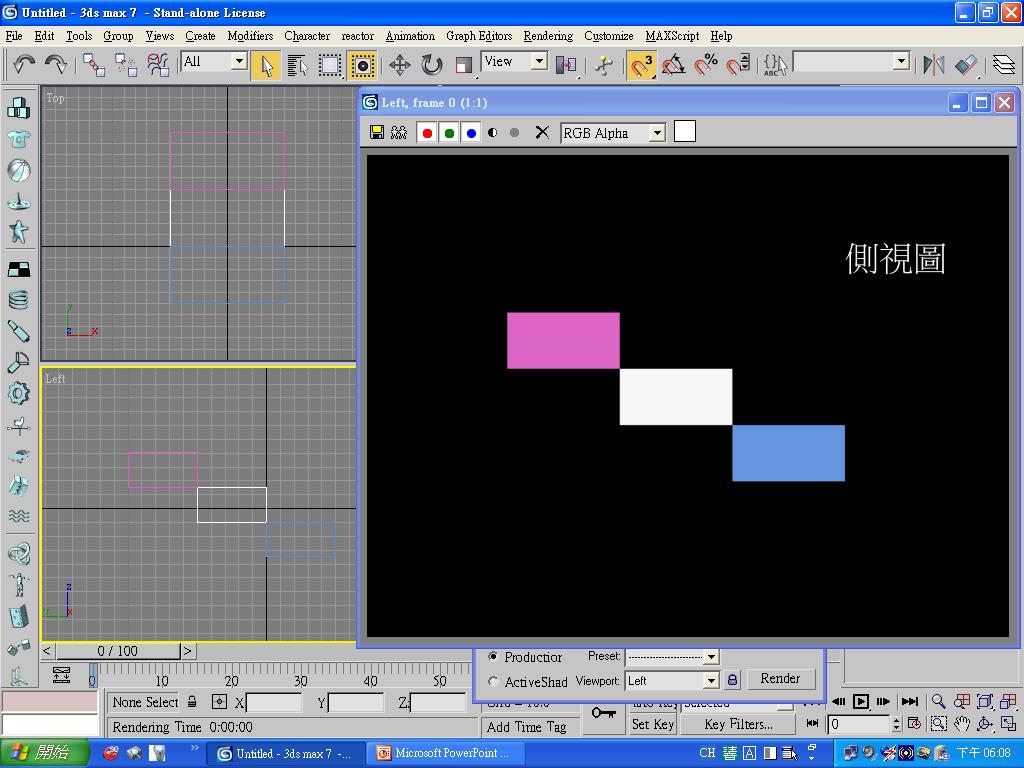

  19. 側視圖

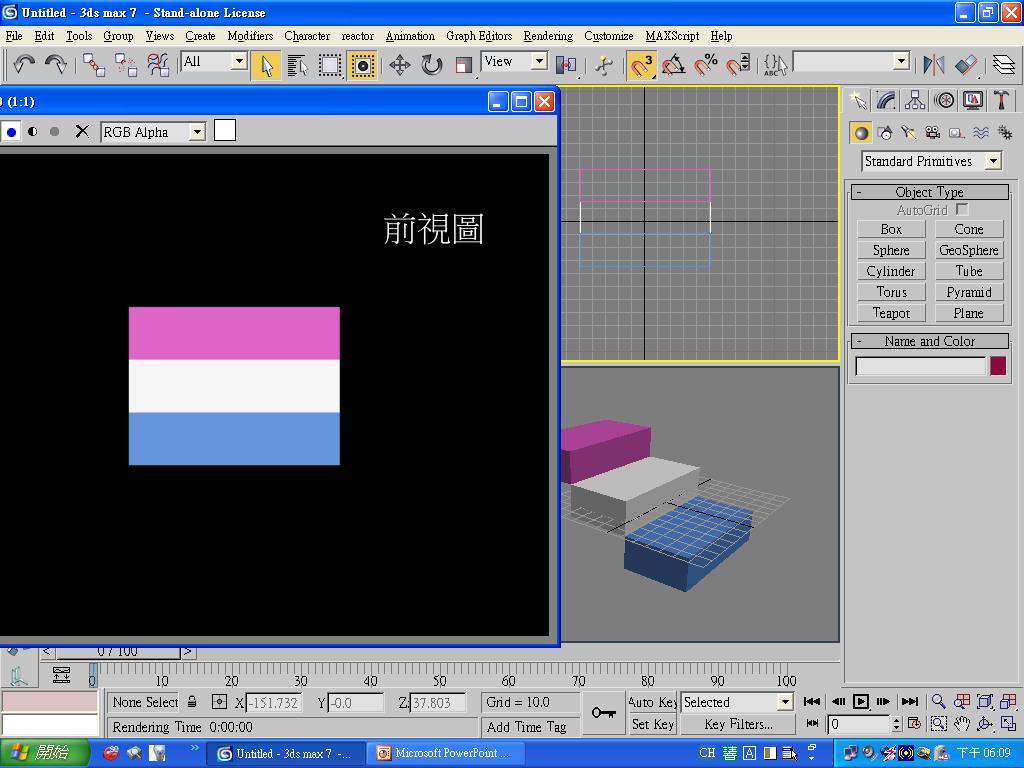

  20. 前視圖

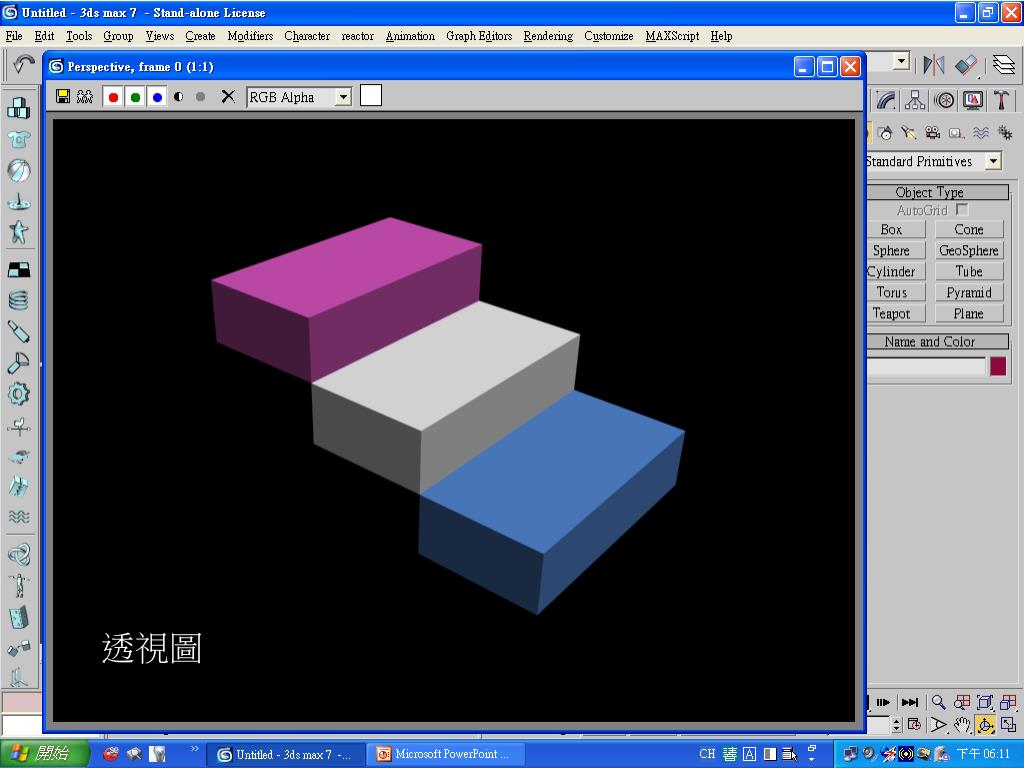

  21. 透視圖

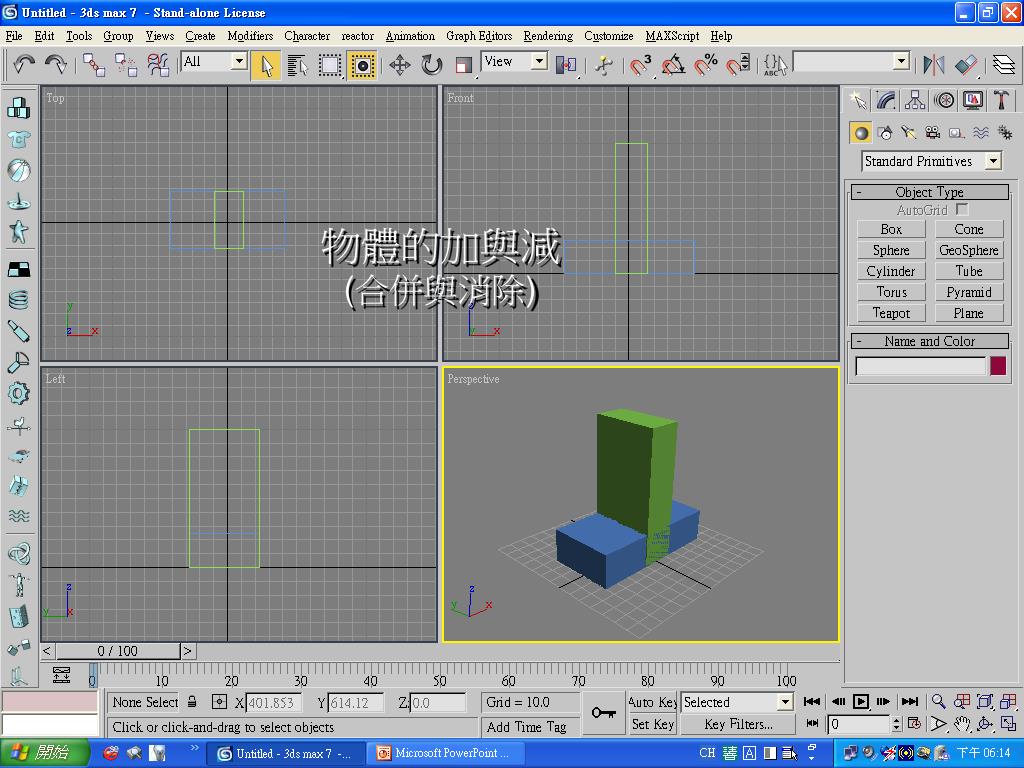

  22. 物體的加與減 (合併與消除)

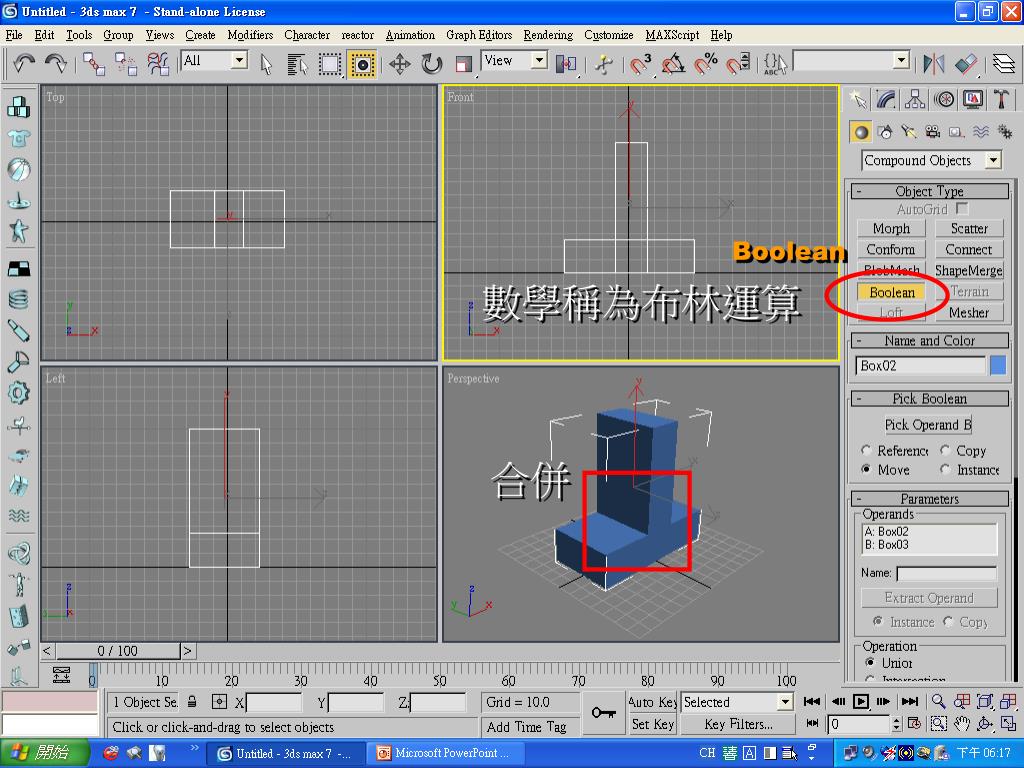

  23. Boolean 數學稱為布林運算 合併

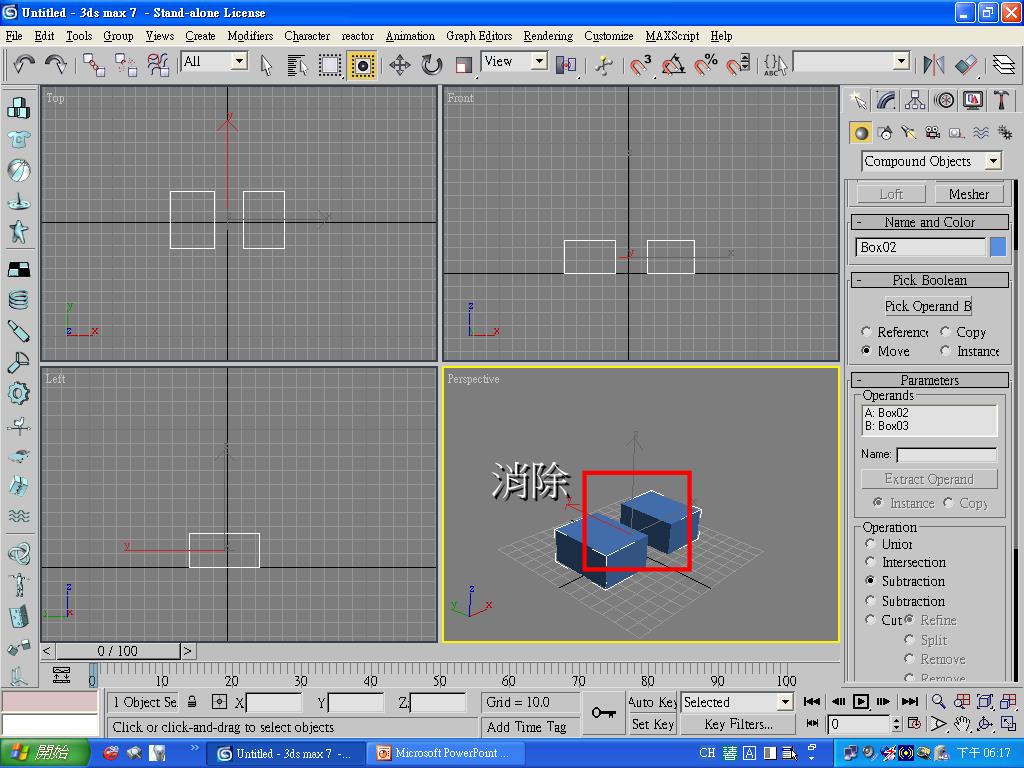

  24. 消除

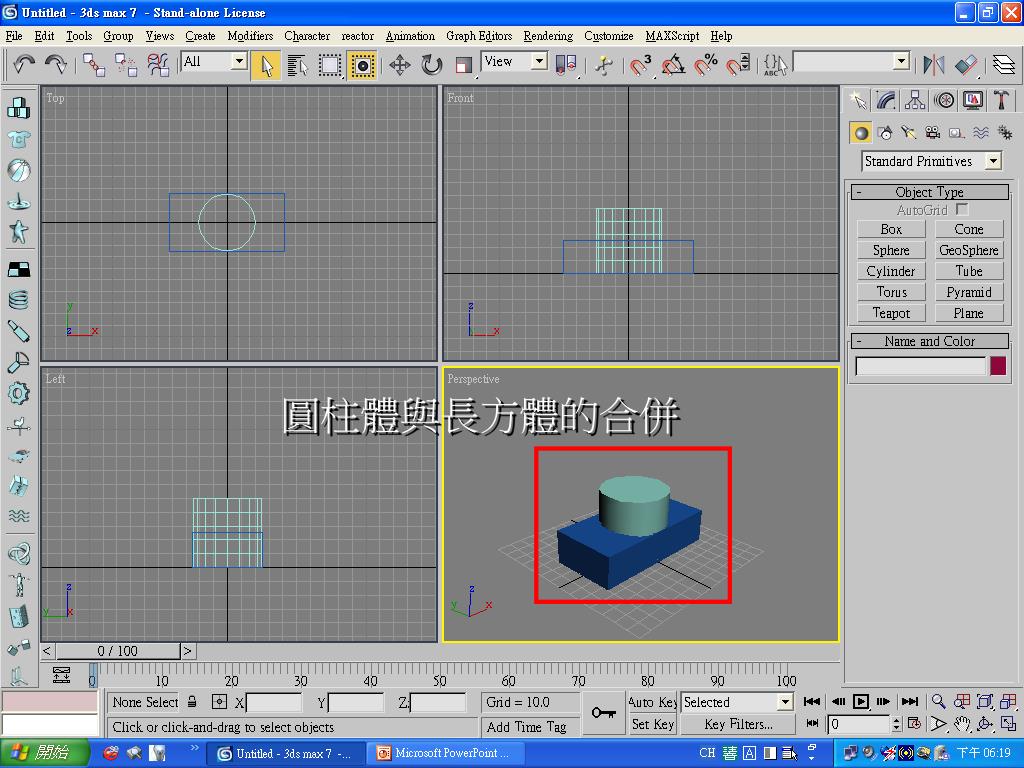

  25. 圓柱體與長方體的合併

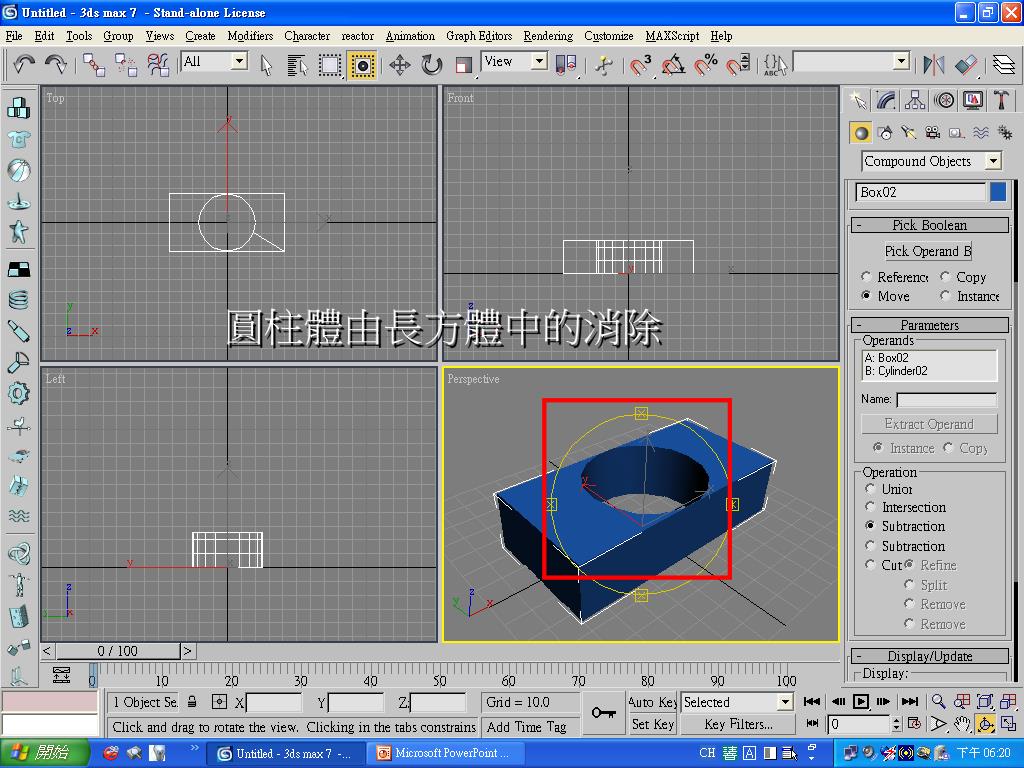

  26. 圓柱體由長方體中的消除

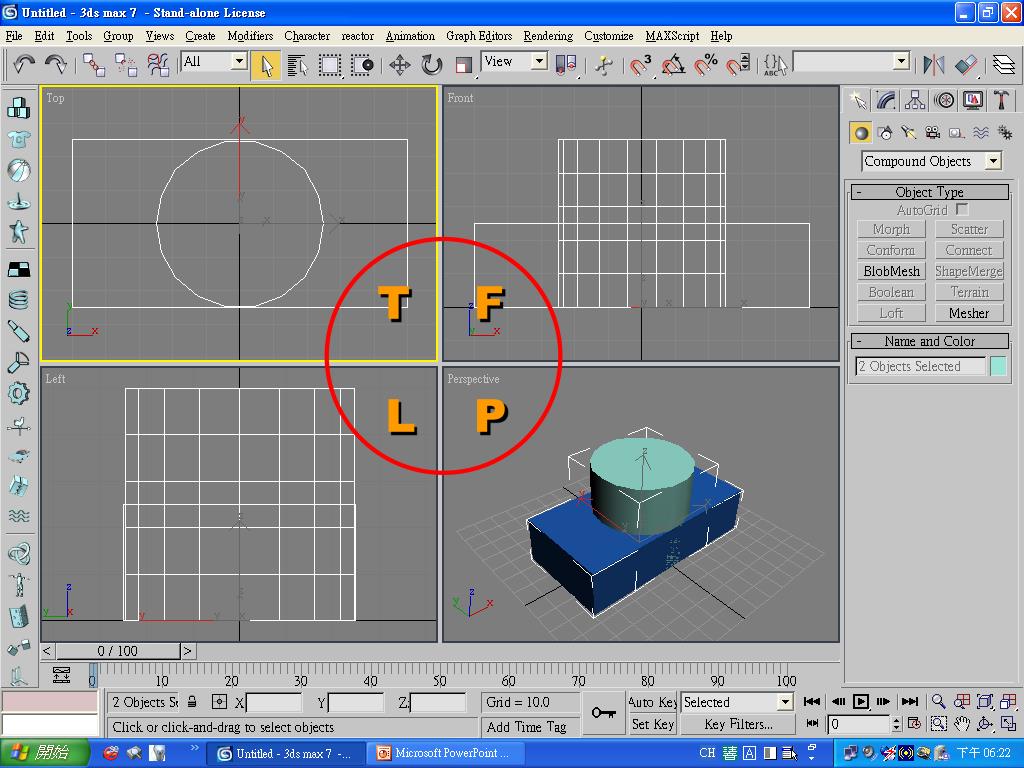

  27. T F L P

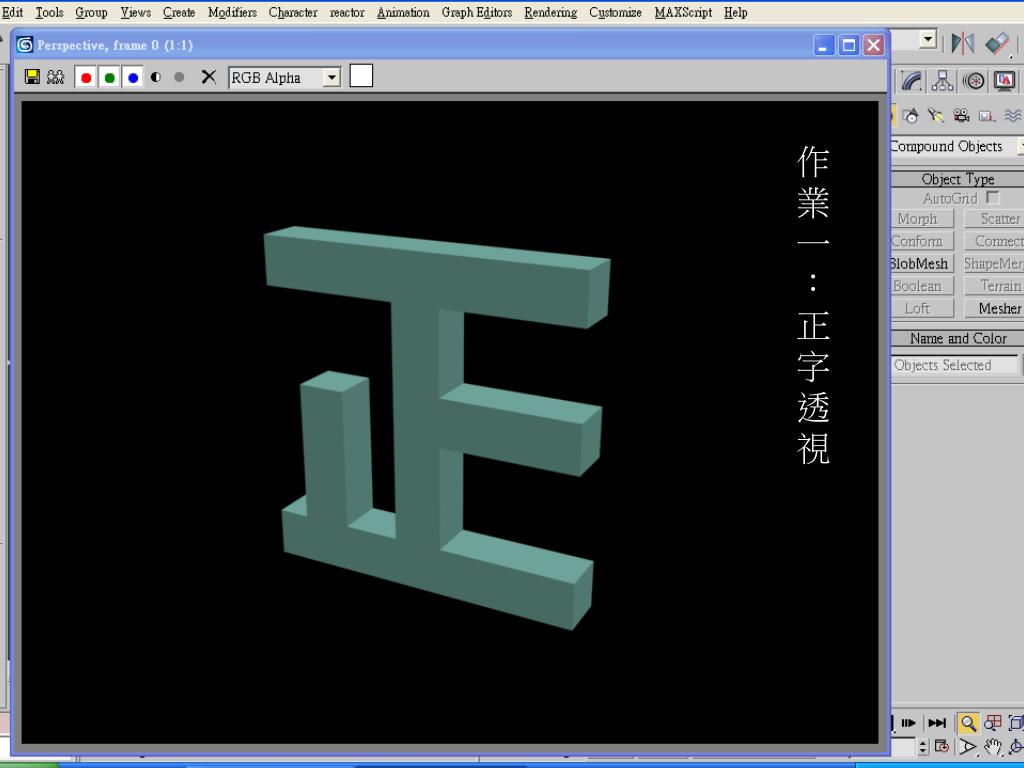

  28. 作 業 一 ： 正 字 透 視

  29. 作 業 二 ： 工 作 桌 透 視

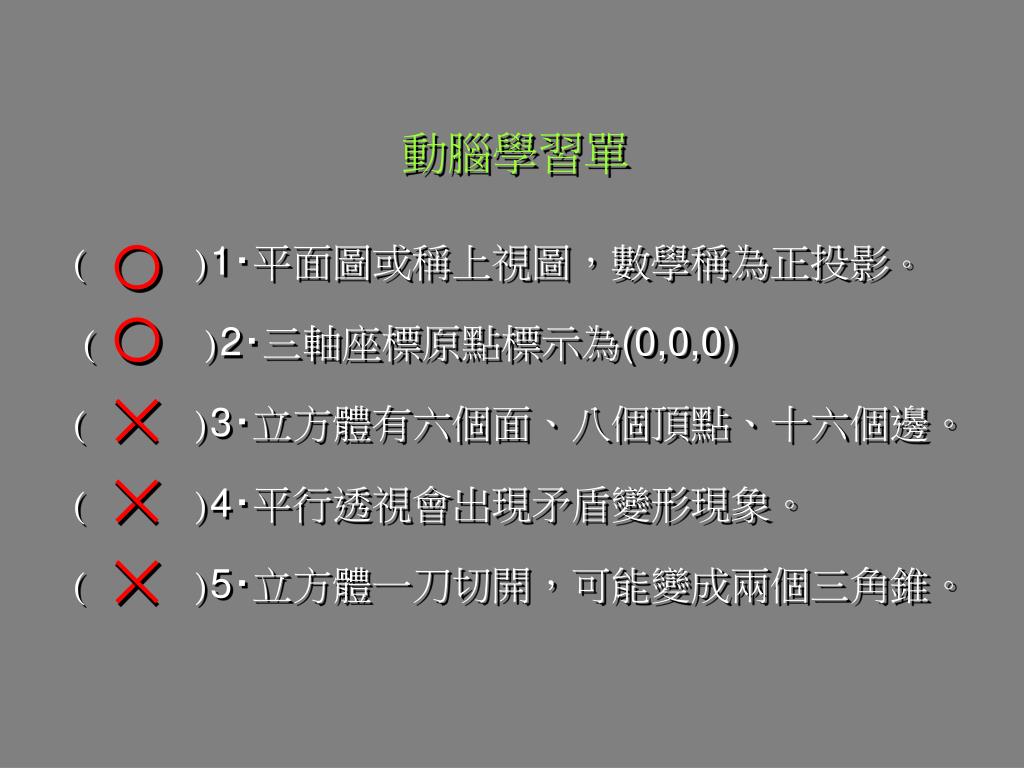

  30. 動腦學習單 ( )1‧平面圖或稱上視圖，數學稱為正投影。 ( )2‧三軸座標原點標示為(0,0,0) ( )3‧立方體有六個面、八個頂點、十六個邊。 ( )4‧平行透視會出現矛盾變形現象。 ( )5‧立方體一刀切開，可能變成兩個三角錐。

  31. 3D透視圖單元(一)結束 使用軟體：3DS MAX 實作示範：鍾明燉
