  1. 第二章 恒定电流 2.5 焦耳定律

  2. 一、电功 1、定义:电场力(或电流)所做的功. 电功是电能转化为其他形式能的量度. 电炉通电时,电能转化为内能;电动机通电时,电能转化为机械能;电池充电时,电能转化为化学能。电能转化为其他形式能的过程就是电流做功的过程。 电流做功实质上是导体中的恒定电场对自由电荷的电场力做功。电场力对电荷做功,电荷的电势能减少,其他形式的能增加。 功是能量转化的量度,电流做了多少功就有多少电能转化为其他形式的能。

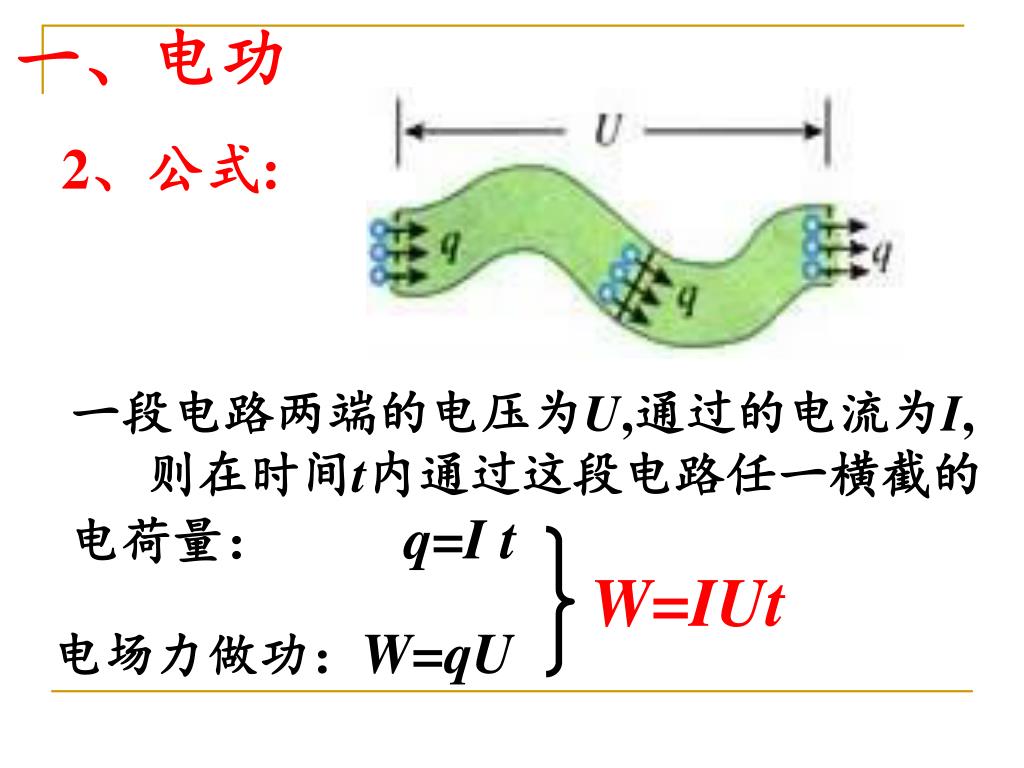

  3. W=IUt 一、电功 2、公式: 一段电路两端的电压为U,通过的电流为I, 则在时间t内通过这段电路任一横截的电荷量: q=I t 电场力做功:W=qU

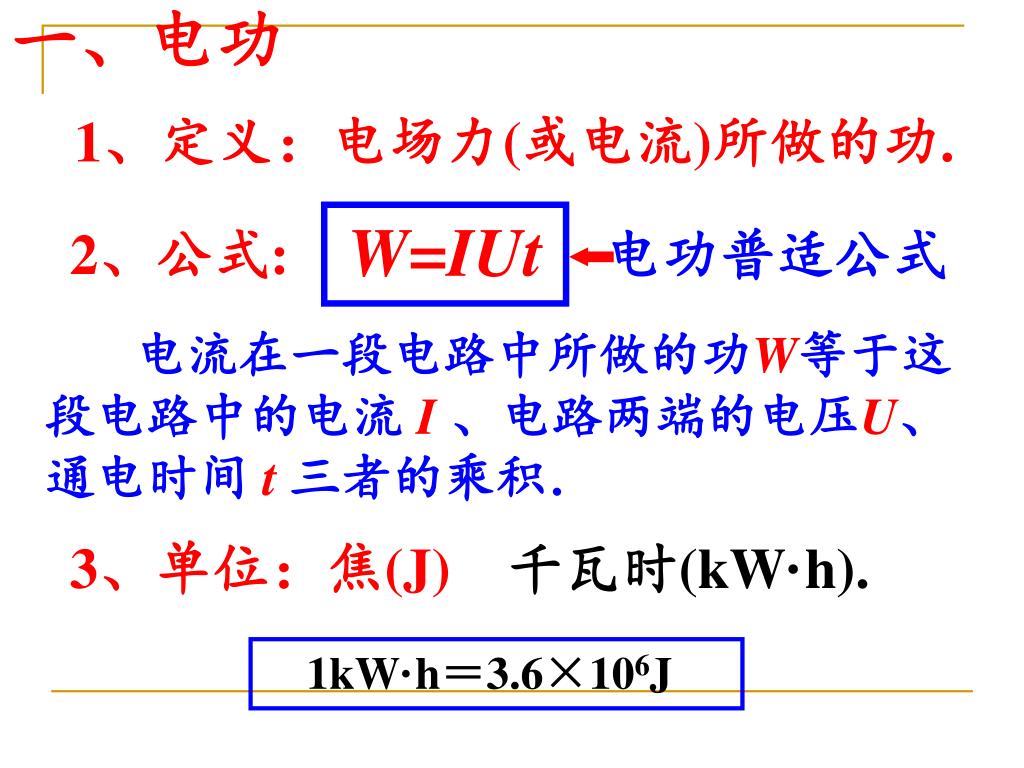

  4. 一、电功 电功普适公式 1、定义:电场力(或电流)所做的功. W=IUt 2、公式: 电流在一段电路中所做的功W等于这段电路中的电流 I 、电路两端的电压U、通电时间t 三者的乘积. 3、单位:焦(J)千瓦时(kW·h). 1kW·h=3.6×106J

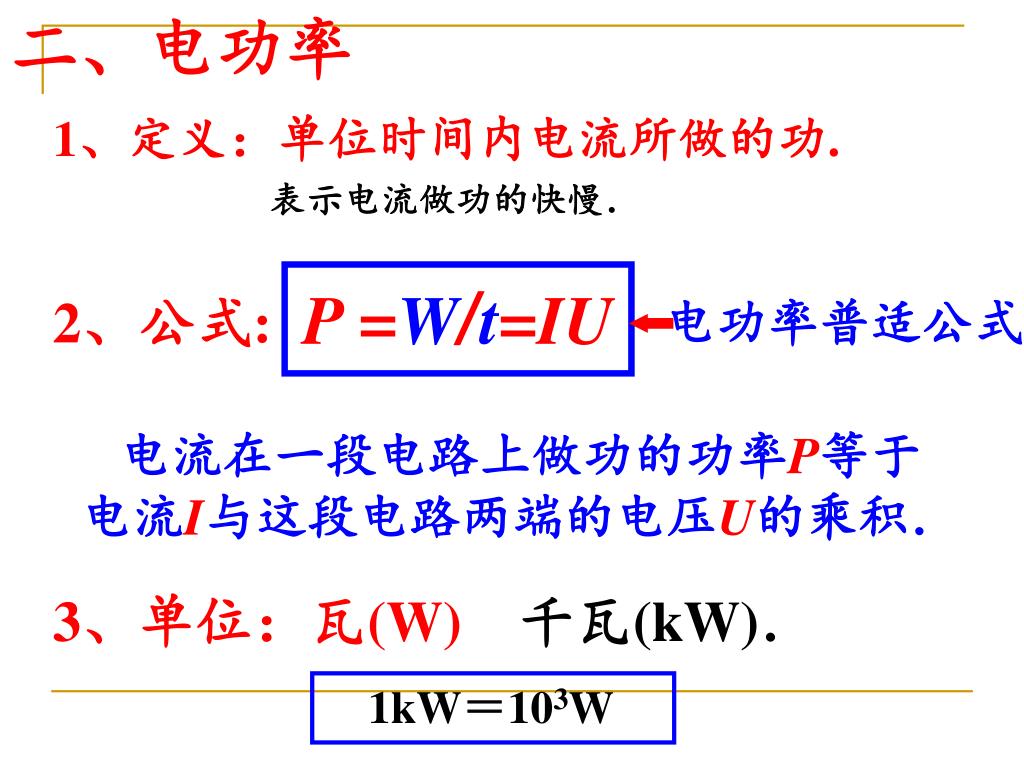

  5. 二、电功率 电功率普适公式 P =W/t=IU 2、公式: 1、定义:单位时间内电流所做的功. 表示电流做功的快慢. 电流在一段电路上做功的功率P等于电流I与这段电路两端的电压U的乘积. 3、单位:瓦(W) 千瓦(kW).  1kW=103W

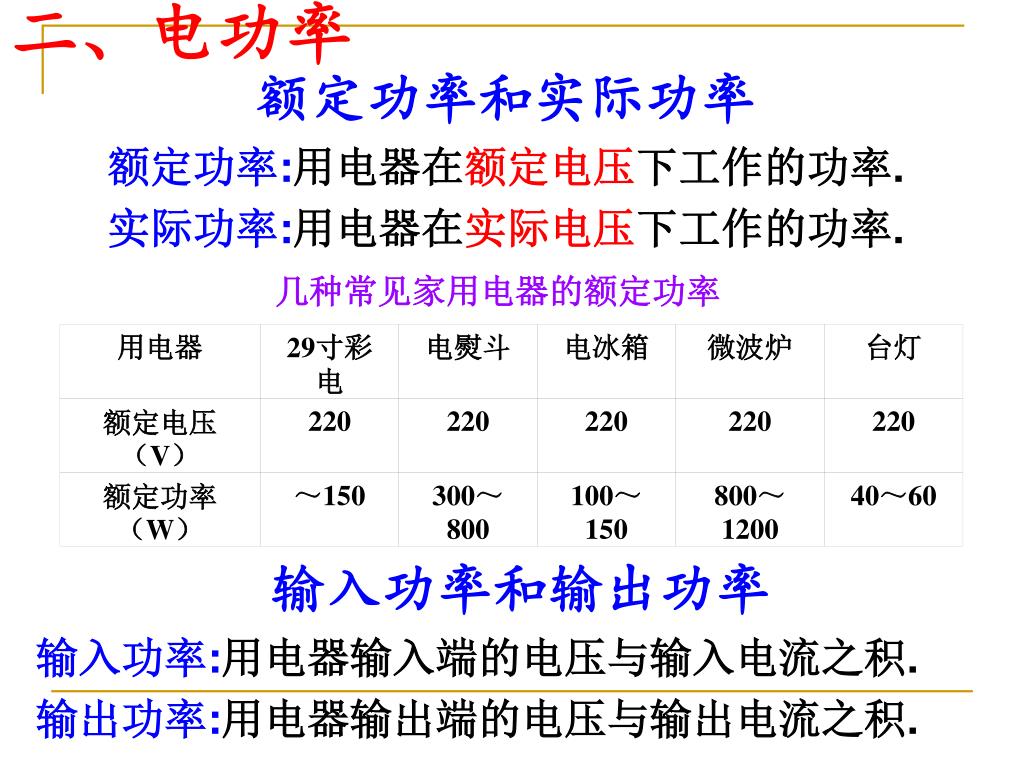

  6. 二、电功率 800~1200 额定电压(V) 40~60 用电器 29寸彩电 电熨斗 电冰箱 微波炉 台灯 100~150 220 220 220 额定功率(W) ~150 300~800 220 220 额定功率和实际功率 额定功率:用电器在额定电压下工作的功率. 实际功率:用电器在实际电压下工作的功率. 几种常见家用电器的额定功率 输入功率和输出功率 输入功率:用电器输入端的电压与输入电流之积. 输出功率:用电器输出端的电压与输出电流之积.

  7. 三、电热 电流通过导体时产生的热量与哪些因素有关呢? 1、定义:电流通过导体产生的热量. 在真空中,电场力对电荷做正功时,减少的电势能转化为电荷的动能;在金属导体中,在电场力作用下做加速运动的自由电子频繁地与离子碰撞,把定向移动的动能传给离子,使离子热运动加剧,将电能全部转化为内能.

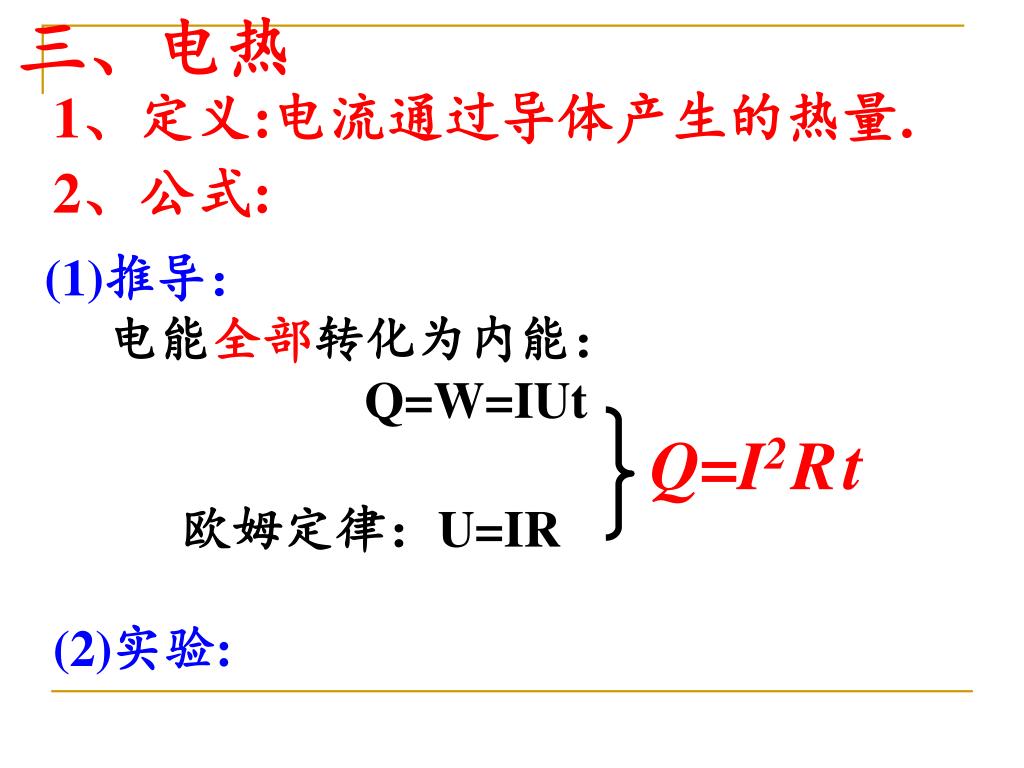

  8. 三、电热 Q=I2Rt 1、定义:电流通过导体产生的热量. 2、公式: (1)推导: 电能全部转化为内能: Q=W=IUt 欧姆定律:U=IR (2)实验:

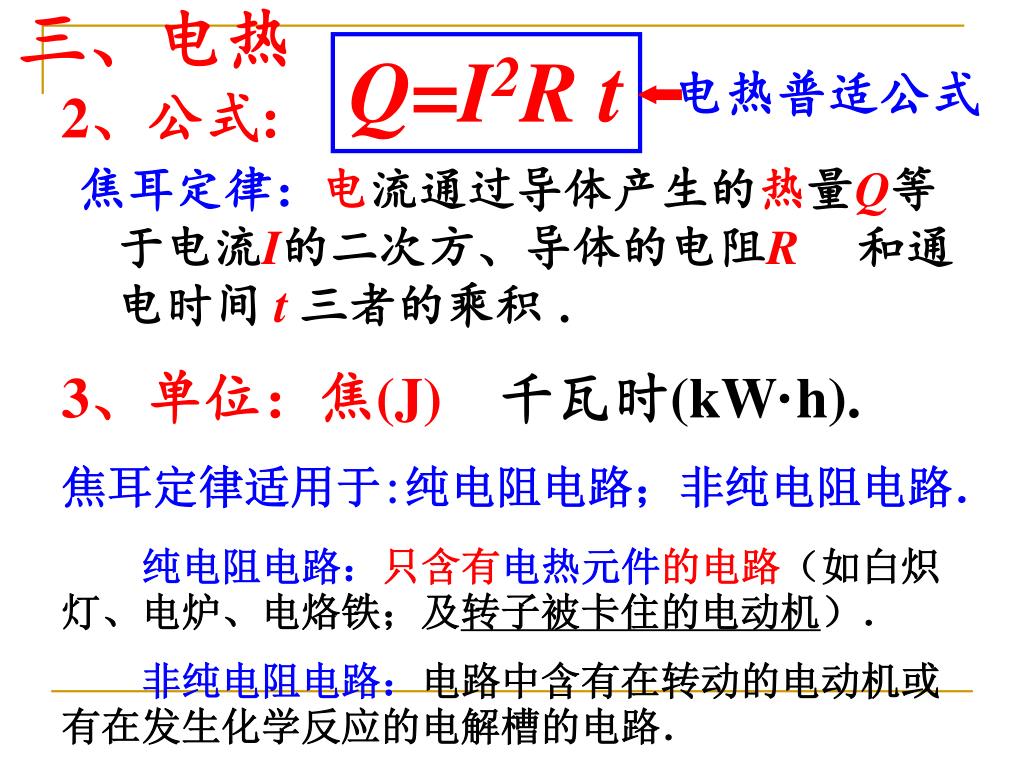

  9. 三、电热 电热普适公式 Q=I2R t 2、公式: 焦耳定律:电流通过导体产生的热量Q等于电流I的二次方、导体的电阻R和通电时间 t 三者的乘积 . 3、单位:焦(J)千瓦时(kW·h). 焦耳定律适用于:纯电阻电路;非纯电阻电路. 纯电阻电路:只含有电热元件的电路(如白炽灯、电炉、电烙铁;及转子被卡住的电动机). 非纯电阻电路:电路中含有在转动的电动机或有在发生化学反应的电解槽的电路.

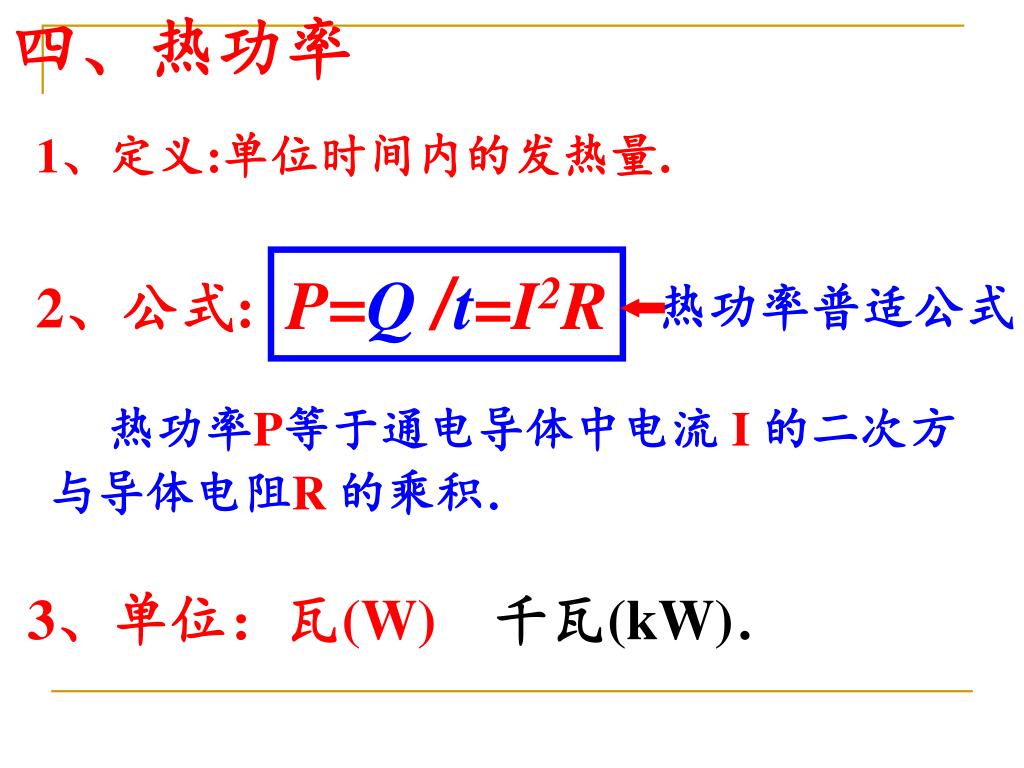

  10. 四、热功率 热功率普适公式 P=Q /t=I2R 2、公式: 1、定义:单位时间内的发热量. 热功率P等于通电导体中电流I 的二次方与导体电阻R 的乘积. 3、单位:瓦(W) 千瓦(kW).

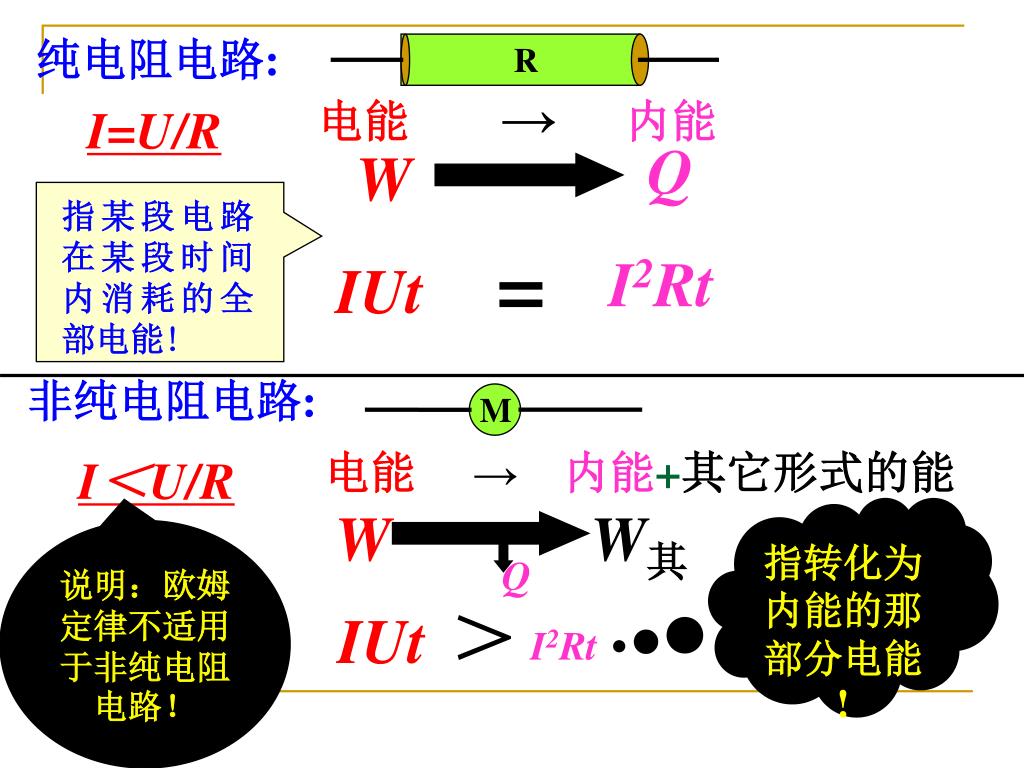

  11. R M 纯电阻电路: 电能→内能 I=U/R Q I2Rt W IUt 指某段电路在某段时间内消耗的全部电能! = 非纯电阻电路: 电能 → 内能+其它形式的能 I<U/R W W其 指转化为内能的那部分电能! 说明:欧姆定律不适用于非纯电阻电路! Q > IUt I2Rt

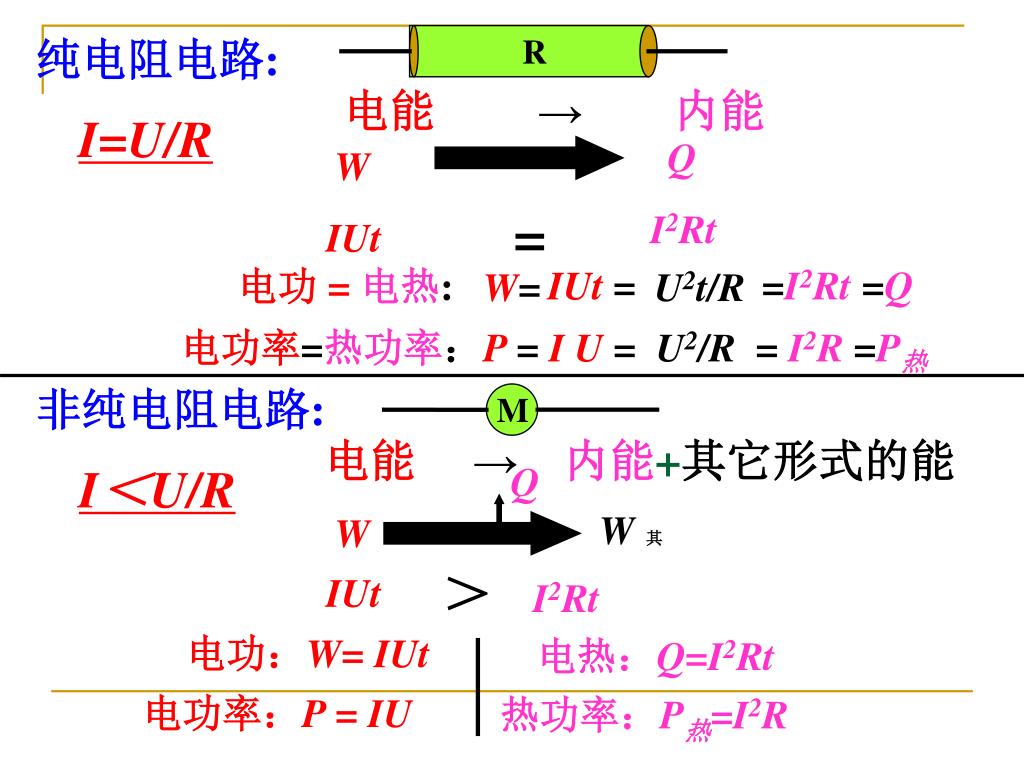

  12. R M 纯电阻电路: 电能 → 内能 I=U/R Q I2Rt W IUt = 电功 = 电热: IUt = =I2Rt =Q W= U2t/R 电功率=热功率:P = IU= U2/R= I2R =P热 非纯电阻电路: 电能 → 内能+其它形式的能 I<U/R Q W其 W >I2Rt IUt 电功:W= IUt 电热:Q=I2Rt 电功率:P=IU 热功率:P热=I2R

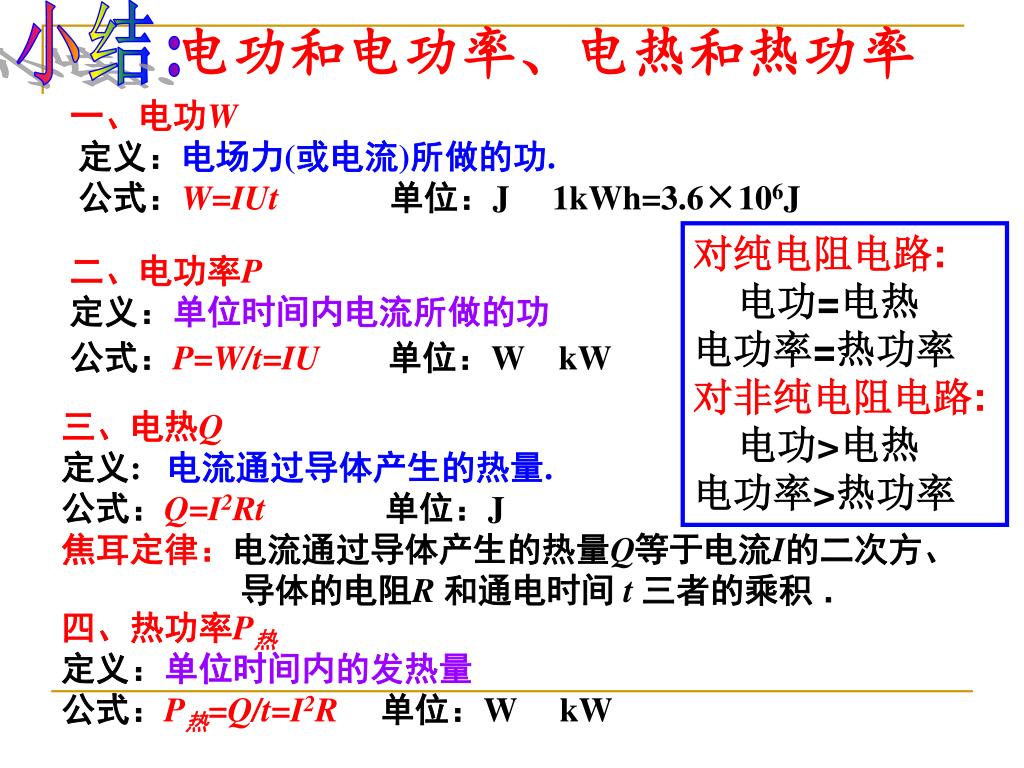

  13. 小结: 电功和电功率、电热和热功率 一、电功W 定义:电场力(或电流)所做的功. 公式:W=IUt 单位:J 1kWh=3.6×106J 对纯电阻电路: 电功=电热 电功率=热功率 对非纯电阻电路: 电功>电热 电功率>热功率 二、电功率P 定义:单位时间内电流所做的功 公式:P=W/t=IU单位:W kW 三、电热Q 定义: 电流通过导体产生的热量. 公式:Q=I2Rt 单位:J 焦耳定律:电流通过导体产生的热量Q等于电流I的二次方、 导体的电阻R 和通电时间 t 三者的乘积 . 四、热功率P热 定义:单位时间内的发热量 公式:P热=Q/t=I2R单位:W kW

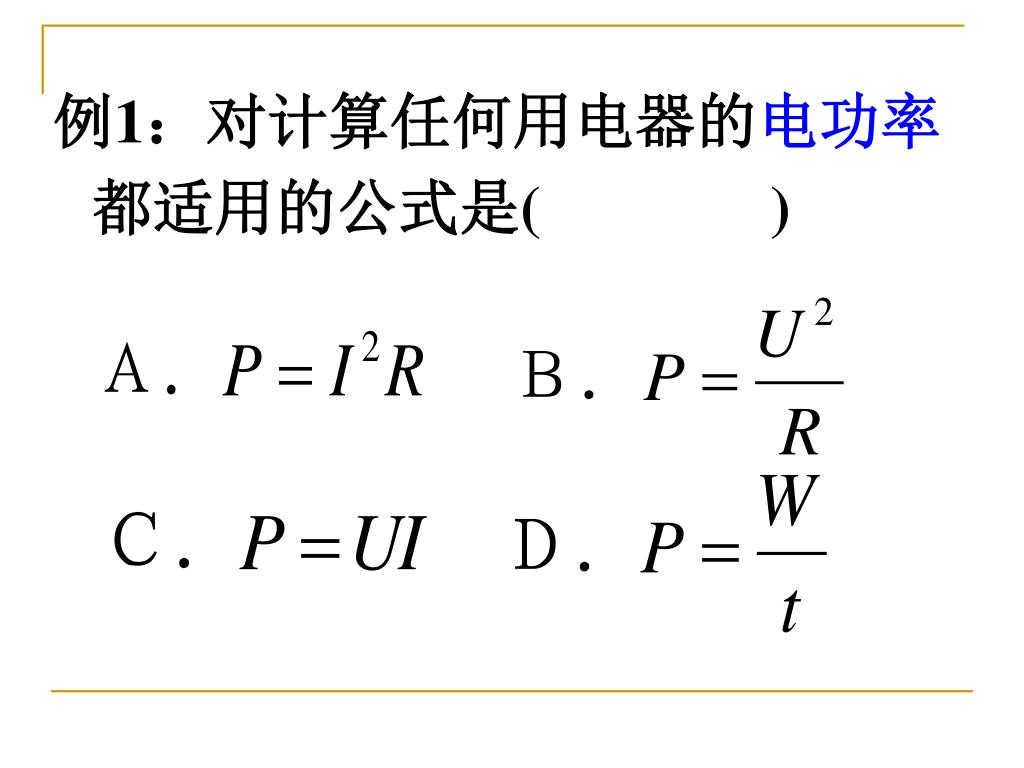

  14. 例1:对计算任何用电器的电功率都适用的公式是()例1:对计算任何用电器的电功率都适用的公式是()

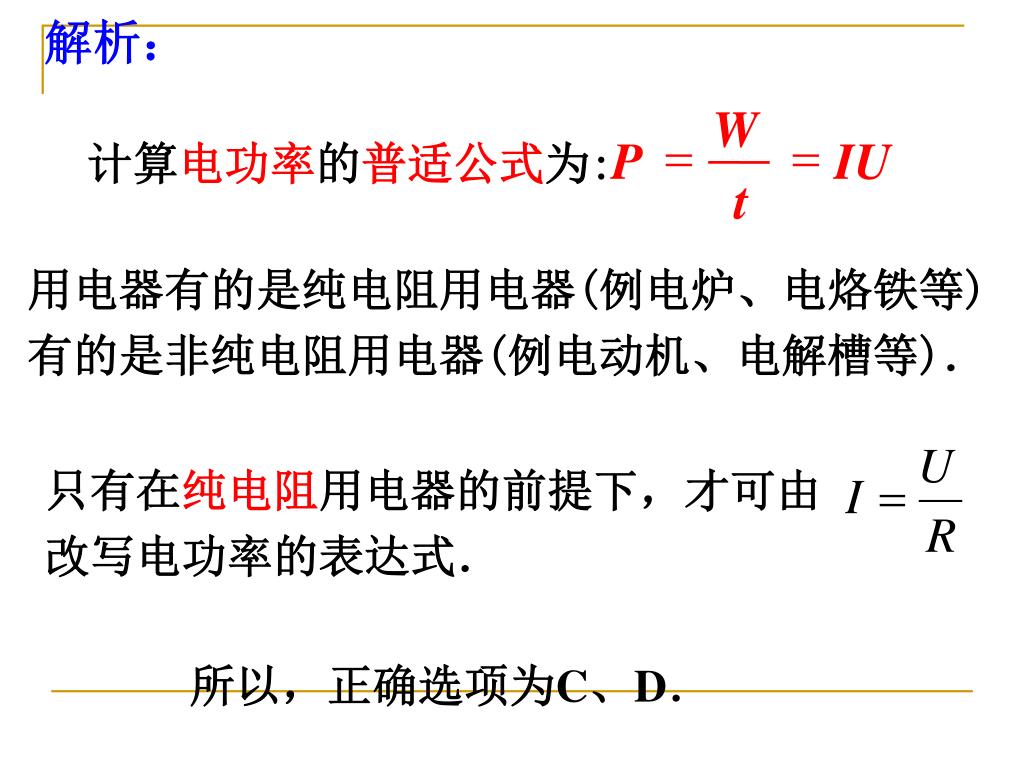

  15. W = = 计算电功率的普适公式为: P IU t 只有在纯电阻用电器的前提下,才可由 改写电功率的表达式. 解析: 用电器有的是纯电阻用电器(例电炉、电烙铁等)有的是非纯电阻用电器(例电动机、电解槽等). 所以,正确选项为C、D.

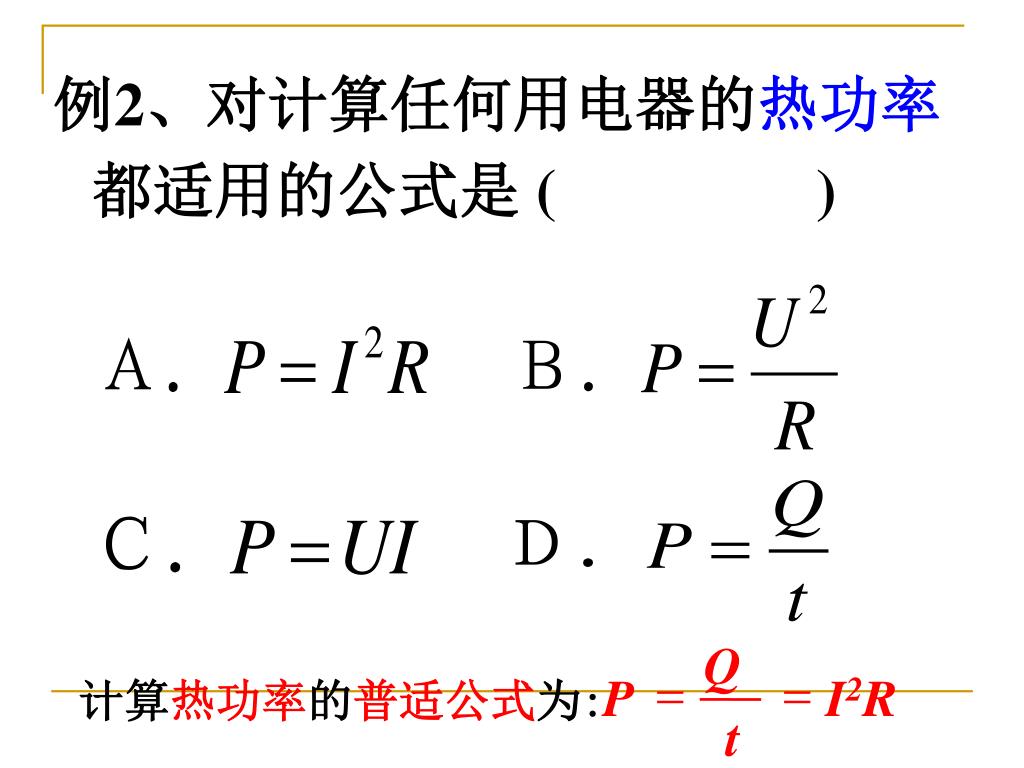

  16. Q = = 计算热功率的普适公式为: P I2R t 例2、对计算任何用电器的热功率都适用的公式是 ( )

  17. 例3、一个电动机,线圈电阻是0.4 ,当它两端所加的电压为220V时,通过的电流是5A。这台电动机每分钟所做的机械功有多少? 解:电动机消耗的电功率P电、电动机的发热功率P热、转化为机械能的功率P机。三者之间遵从能量守恒定律: P电=P热+P机 由焦耳定律:电动机的热功率为: P热 =I2R 消耗的电功率为: P电=IU 因此电动机所做机械功的功率: P机=P电-P热=IU-I2R 根据功率与做功的关系,电动机每分钟所做的机械功为: W=P机t=(IU一I2R)t =(5×220-52×0.4) ×60J =6.5×104J

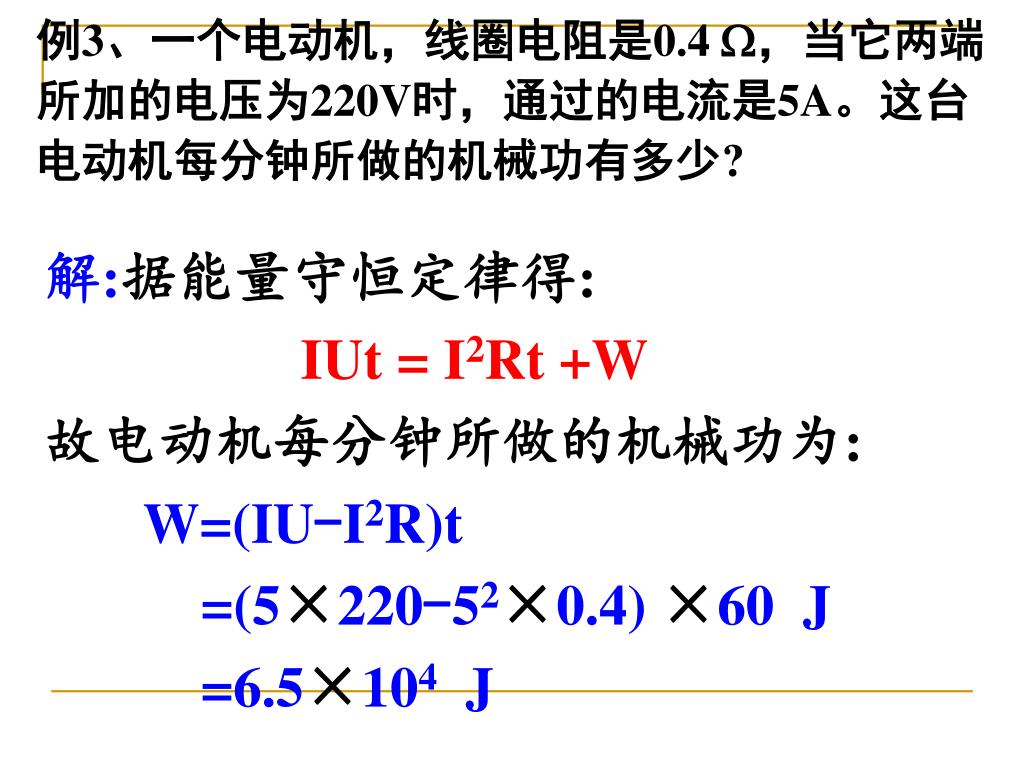

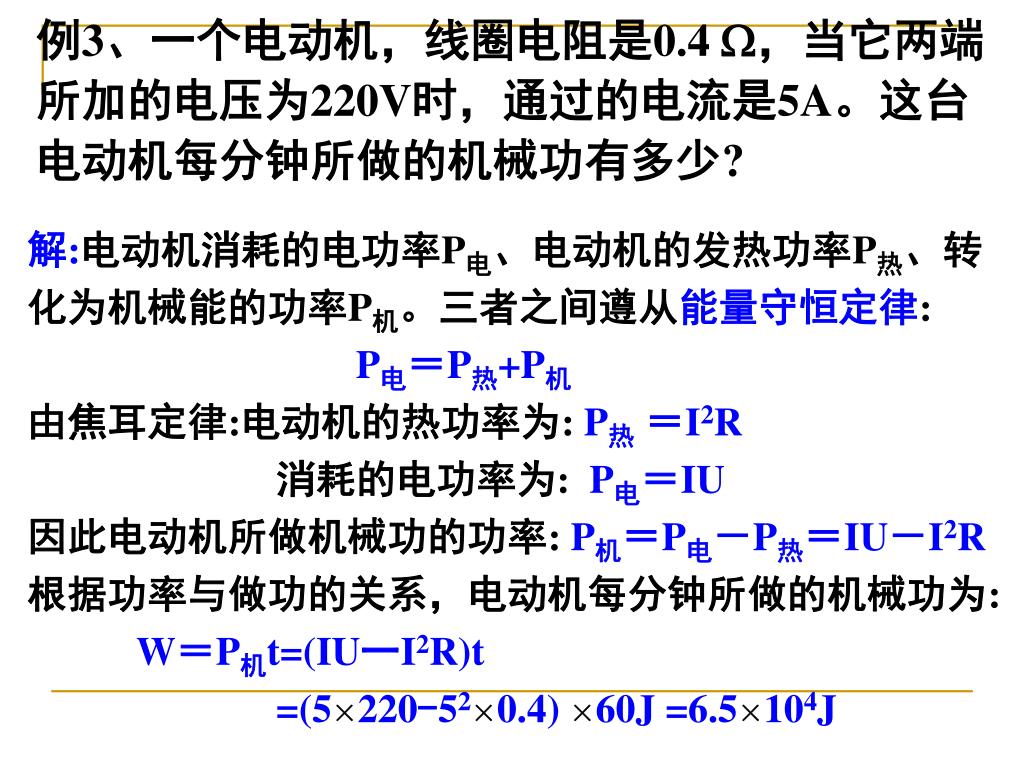

  18. 例3、一个电动机,线圈电阻是0.4 ,当它两端所加的电压为220V时,通过的电流是5A。这台电动机每分钟所做的机械功有多少? 解:据能量守恒定律得: IUt = I2Rt +W 故电动机每分钟所做的机械功为: W=(IU-I2R)t =(5×220-52×0.4) ×60 J =6.5×104 J

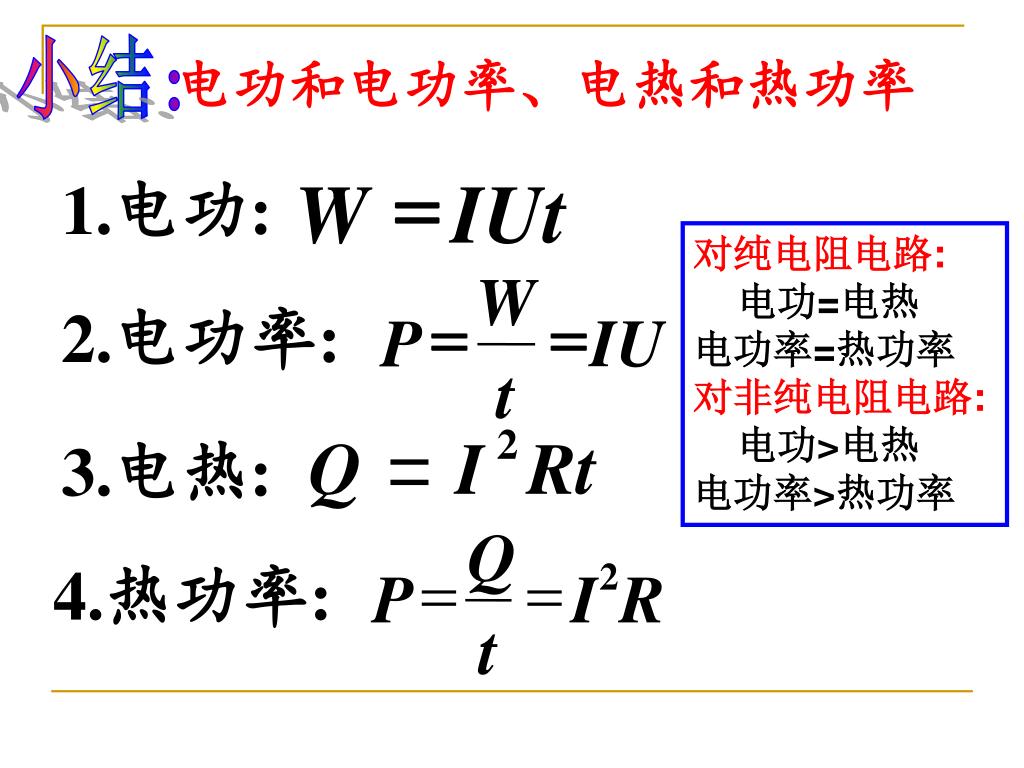

  19. = 1.电功: W IUt = 2 Q I Rt 3.电热: W 2.电功率: = = P IU t Q 4.热功率: = = 2 P I R t 小结: 电功和电功率、电热和热功率 对纯电阻电路: 电功=电热 电功率=热功率 对非纯电阻电路: 电功>电热 电功率>热功率

  20. 电功、电功率的计算 1、用电器正常工作的条件: ①用电器两端的实际电压等于其额定电压. ②用电器中的实际电流等于其额定电流. ③用电器的实际电功率等于其额定功率. 由于以上三个条件中的任何一个得到满足时,其余两个条件必定满足,因此它们是用电器正常工作的等效条件. 灵活选用等效条件,往往能够简化解题过程. 2、用电器接入电路时: ①纯电阻用电器接入电路中,若无特别说明,应认为其电阻不变. ②用电器实际功率超过其额定功率时,认为它将被烧毁.

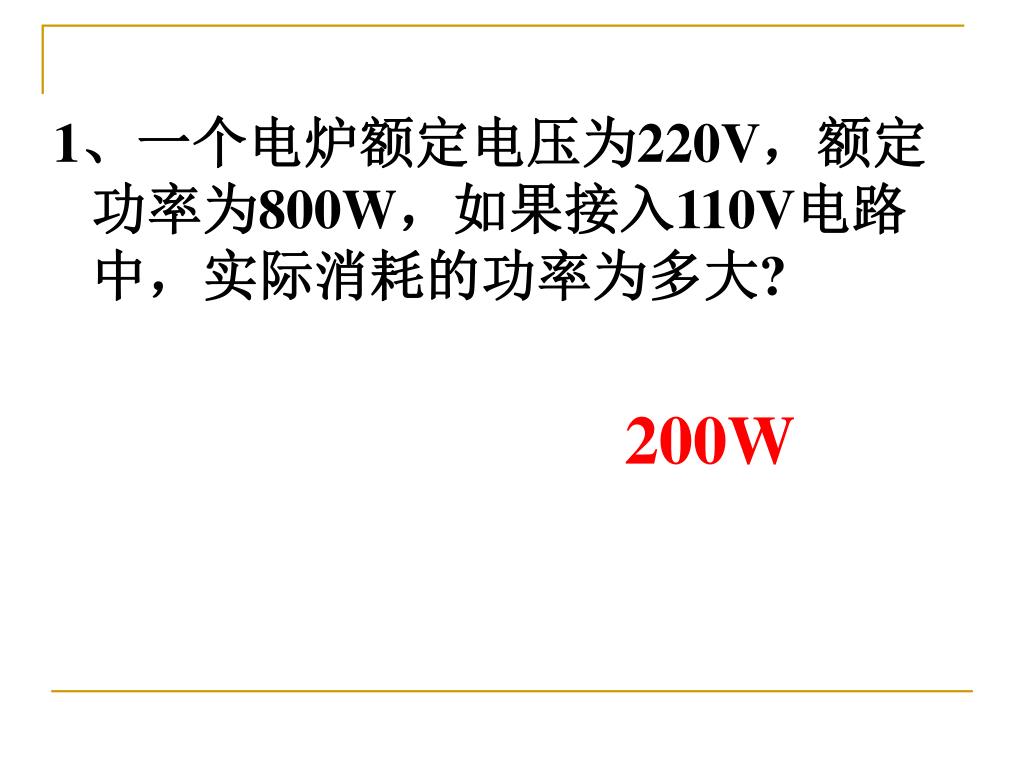

  21. 1、一个电炉额定电压为220V,额定功率为800W,如果接入110V电路中,实际消耗的功率为多大?1、一个电炉额定电压为220V,额定功率为800W,如果接入110V电路中,实际消耗的功率为多大? 200W

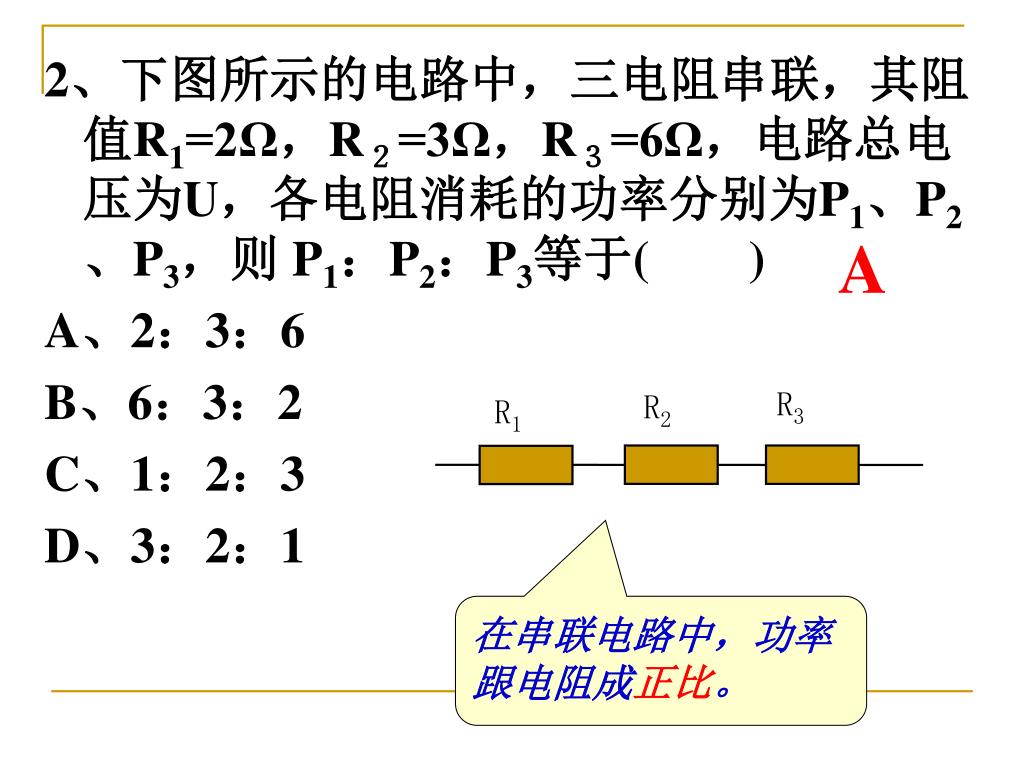

  22. R3 R2 R1 2、下图所示的电路中,三电阻串联,其阻值R1=2Ω,R2=3Ω,R3=6Ω,电路总电压为U,各电阻消耗的功率分别为P1、P2、P3,则 P1:P2:P3等于( ) A、2:3:6 B、6:3:2 C、1:2:3 D、3:2:1 A 在串联电路中,功率跟电阻成正比。

  23. 3、下图所示的电路中,三电阻并联,其阻值R1=2Ω,R2=3Ω,R3=6Ω,电路总电压为U,各电阻消耗的功率分别为P1、P2、P3,则 P1:P2:P3等于( ) A、2:3:6 B、6:3:2 C、1:2:3 D、3:2:1 D 在并联电路中,功率跟电阻成反比。

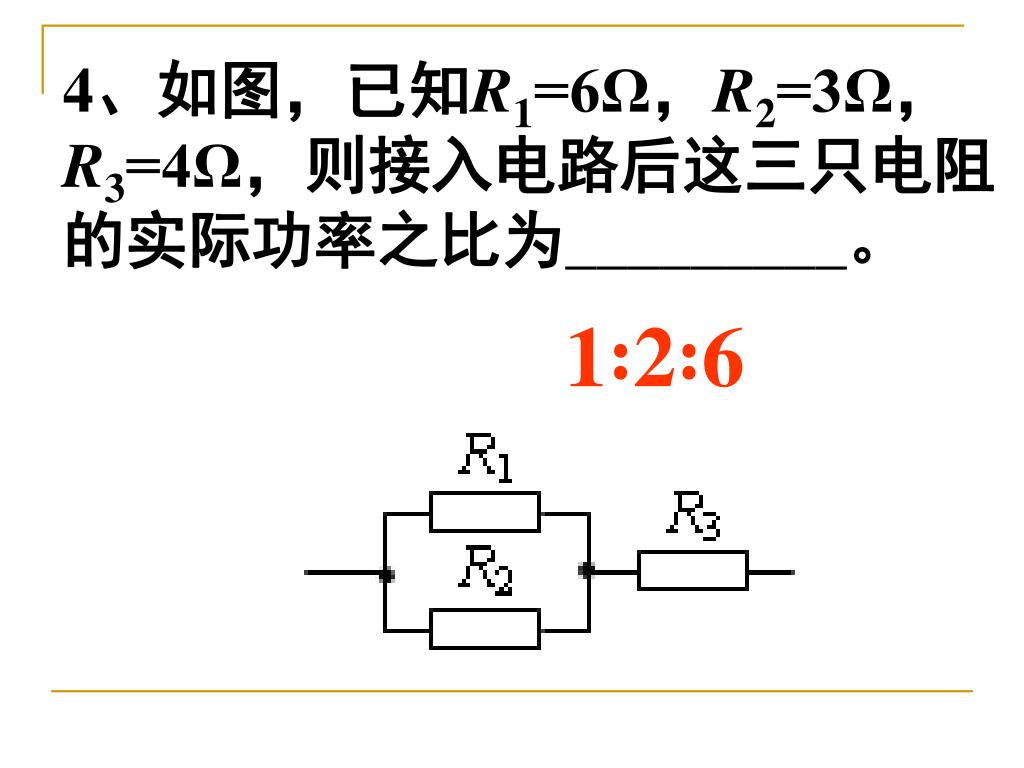

  24. 4、如图,已知R1=6Ω,R2=3Ω,R3=4Ω,则接入电路后这三只电阻的实际功率之比为_________。4、如图,已知R1=6Ω,R2=3Ω,R3=4Ω,则接入电路后这三只电阻的实际功率之比为_________。 1∶2∶6

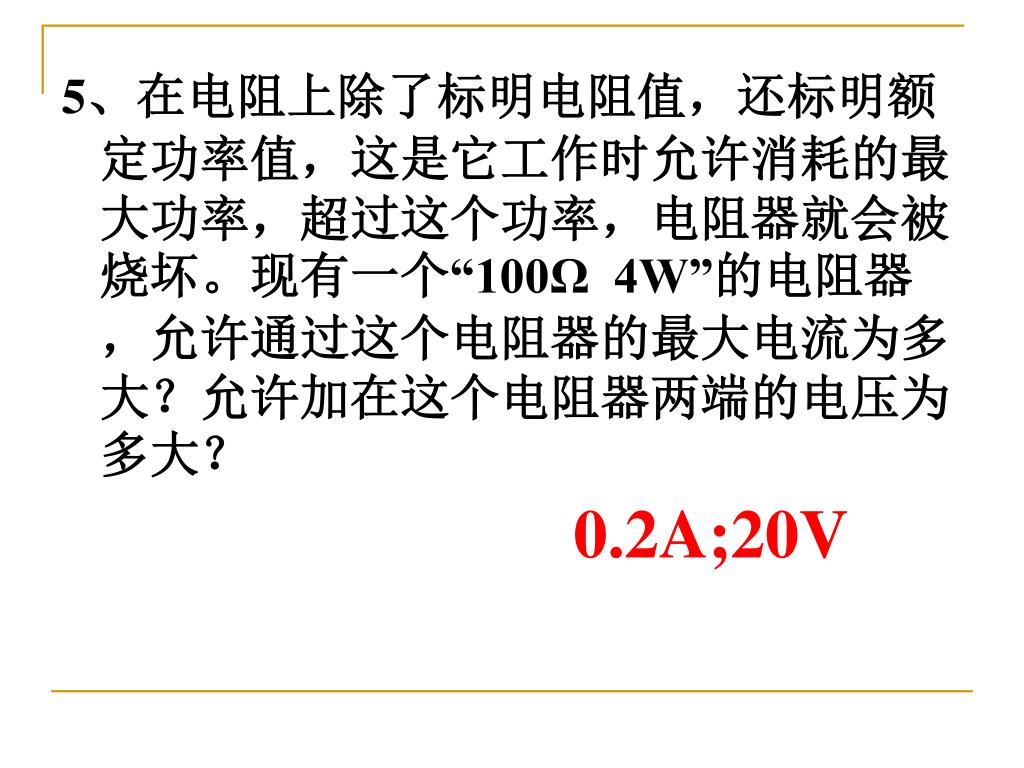

  25. 5、在电阻上除了标明电阻值,还标明额定功率值,这是它工作时允许消耗的最大功率,超过这个功率,电阻器就会被烧坏。现有一个“100Ω 4W”的电阻器,允许通过这个电阻器的最大电流为多大?允许加在这个电阻器两端的电压为多大? 0.2A;20V

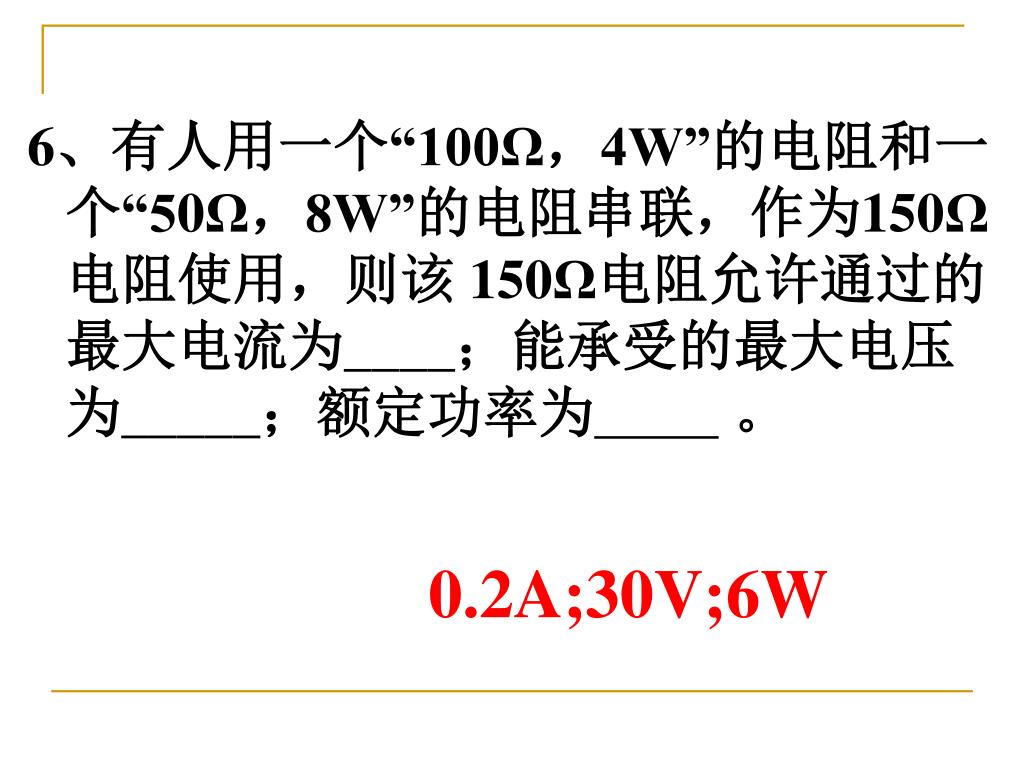

  26. 6、有人用一个“100Ω,4W”的电阻和一个“50Ω,8W”的电阻串联,作为150Ω电阻使用,则该 150Ω电阻允许通过的最大电流为____;能承受的最大电压为_____;额定功率为 。 0.2A;30V;6W

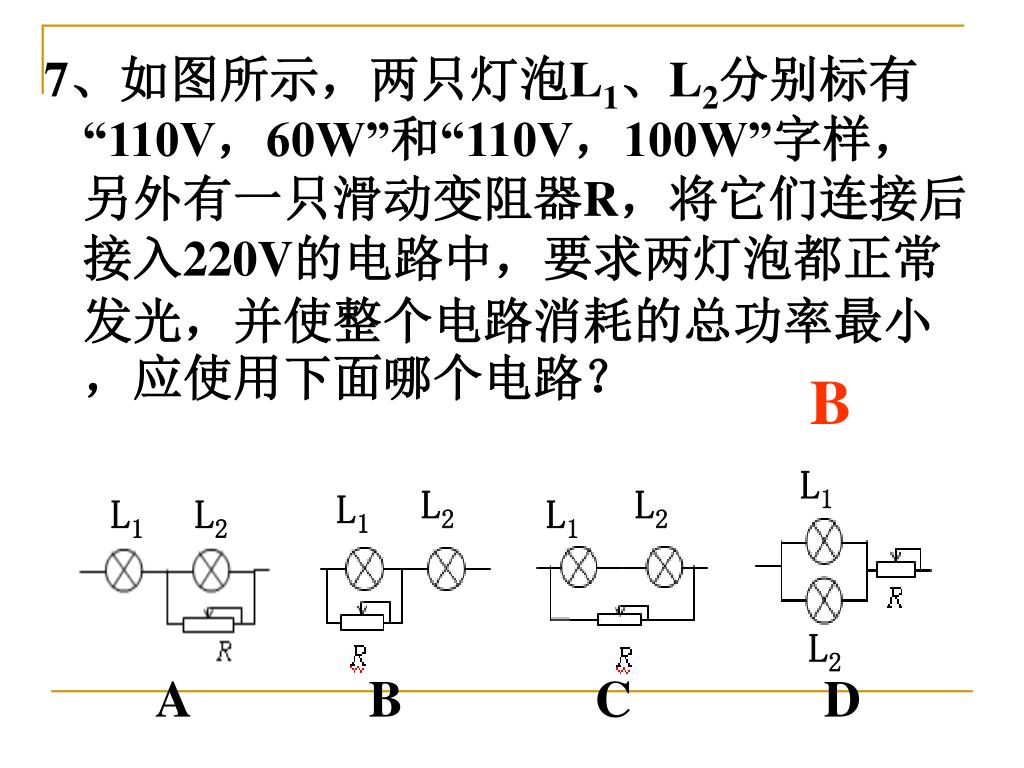

  27. L1 L2 L2 L1 L1 L2 L1 L2 A B C D 7、如图所示,两只灯泡L1、L2分别标有“110V,60W”和“110V,100W”字样,另外有一只滑动变阻器R,将它们连接后接入220V的电路中,要求两灯泡都正常发光,并使整个电路消耗的总功率最小,应使用下面哪个电路? B

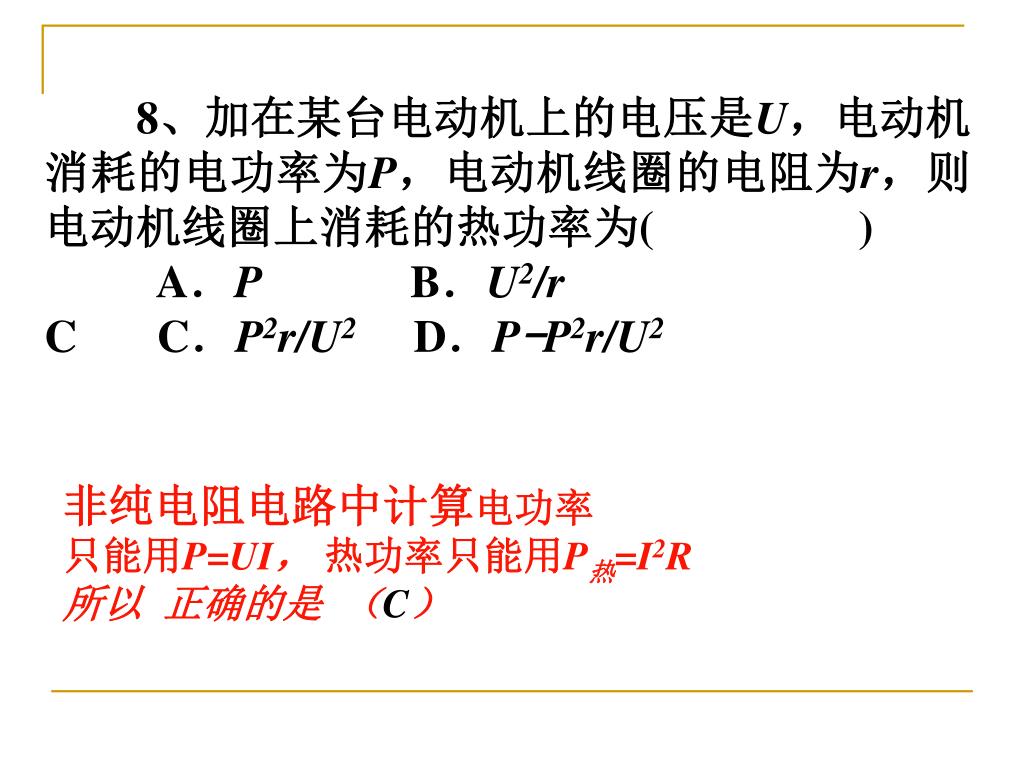

  28. 8、加在某台电动机上的电压是U,电动机消耗的电功率为P,电动机线圈的电阻为r,则电动机线圈上消耗的热功率为( ) A.PB.U2/r C C.P2r/U2 D.P-P2r/U2 非纯电阻电路中计算电功率 只能用P=UI, 热功率只能用P热=I2R 所以 正确的是 (C)

  29. 作业: 问题与练习:4 - 5
