  1. Systémy

  2. Definice systému • Systém je množina navzájem souvisejících prvků a vztahů mezi nimi

  3. Vymezení systému • Hranice systému • Okolí systému • Rozhraní (inteface) systému

  4. Členění systému • Podsystémy • Vnitřní hranice systému • Logická hranice

  5. Klasifikace systémů • Podle vztahu k okolí • Systémy uzavřené • Systémy otevřené • Podle způsobu popisu • Systémy tvrdé • Systémy měkké

  6. Klasifikace systémů • Podle chování • Systémy statické • Systémy dynamické • Diskrétní • Spojité

  7. Klasifikace dynamických systémů • Podle typu chování • Deterministické • Stochastické • Modelování pomocí pravděpodobnostních metod • Modelování pomocí simulace

  8. Markovovské řetězce Metoda pro popis diskrétních dynamických systémů

  9. Andrej Andrejevič Markov1855-1922

  10. Definice • Stavy systému qi • Přechody mezi stavy (qxqy) • Pravděpodobnostní ohodnocení přechodů p(qxqy), musí platit ∑yp(qxqy)=1 • Počáteční stav • Koncové stavy

  11. Reprezentace pomocí grafu 50% 60% 20% 30% medvídek 100% 40% 50% 50% 50% 40% 10% past med

  12. Simulace 50% 60% 0,3<=R<0,8 R<0,6 20% 30% medvídek R>=0,8 100% R<0,3 R<0,5 40% 50% R>=0,6 50% 50% R<0,5 40% R>=0,5 10% 0,5<=R<0,9 R>=0,9 past med

  13. Zjednodušení Markovovského řetězce 60% 70% 30% medvídek 40% 50% 50% 50% 40% 10% past med

  14. Odstranění vrcholu p1 q1 p2 q2 p3 Pi*qj

  15. Zjednodušení Markovovského řetězce 60%*70%=42% medvídek 60%*30%=18% 40% 50% 50% 50% 40% 10% past med

  16. Odstranění násobných hran p1 p2 ∑pi

  17. Zjednodušení Markovovského řetězce 42% medvídek 58% 50% 50% 50% 40% 10% past med

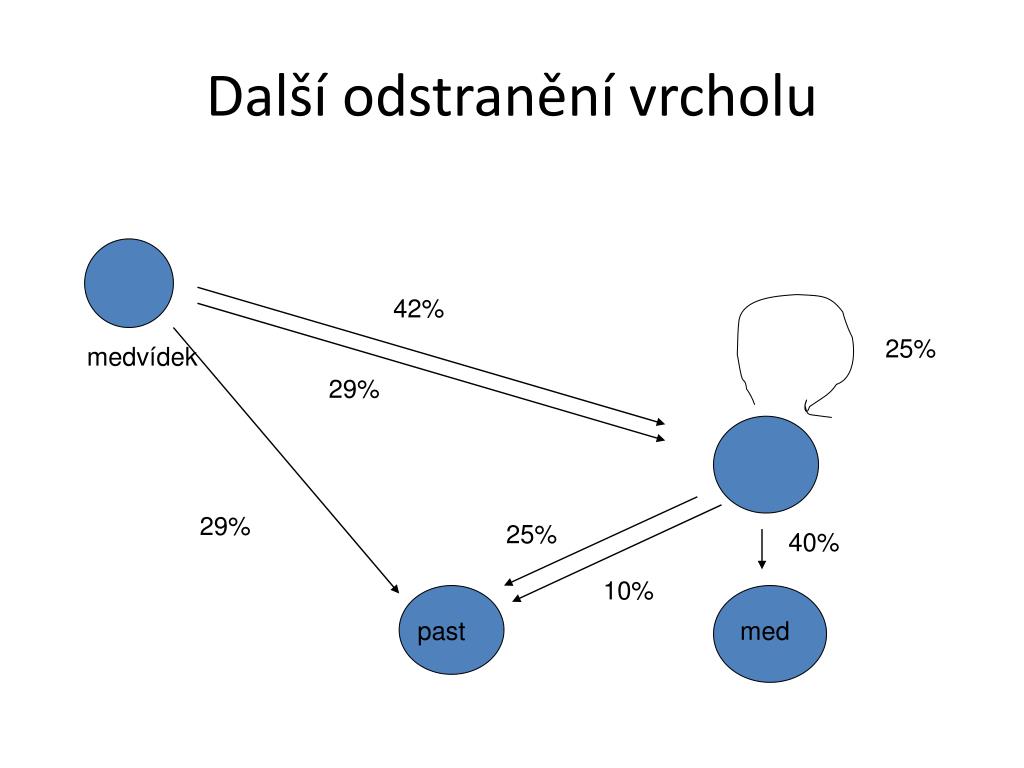

  18. Další odstranění vrcholu 42% 25% medvídek 29% 29% 25% 40% 10% past med

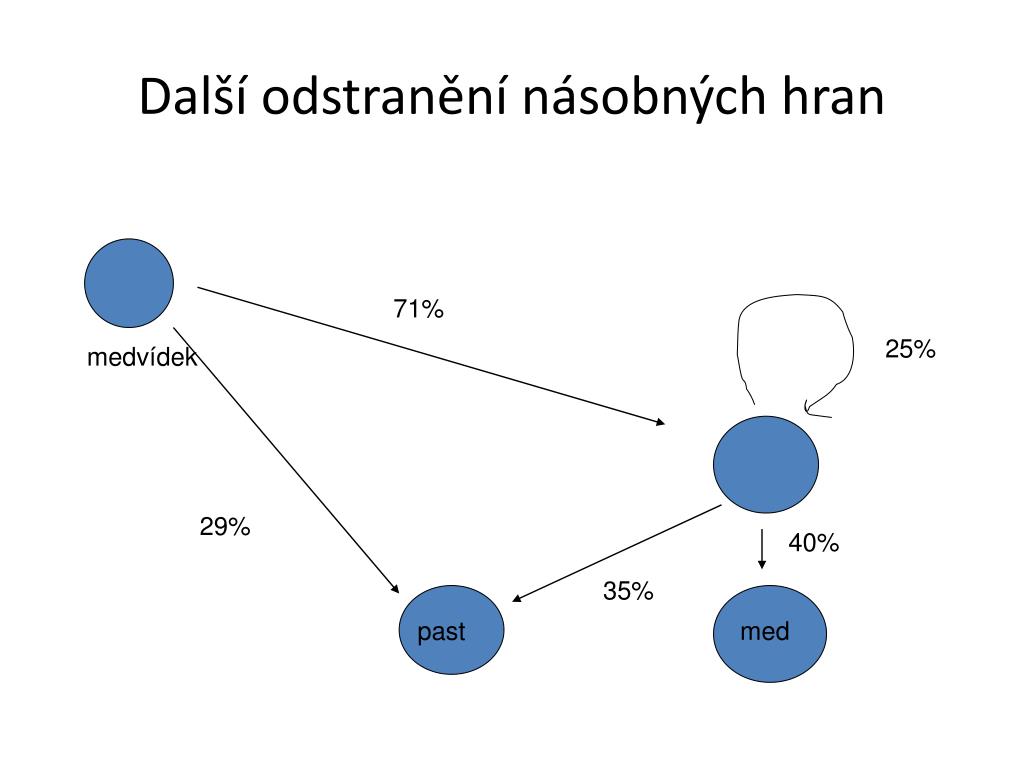

  19. Další odstranění násobných hran 71% 25% medvídek 29% 40% 35% past med

  20. Odstranění smyčky p1 p2 pi-/(1-q) p3 q

  21. Odstranění smyčky 71% medvídek 29% 40%*4/3=53,33% 35%*4/3=46,66% past med

  22. Odstranění vrcholu medvídek 33% 38% 29% past med

  23. Odstranění násobné hrany medvídek 38% 62% past med

  24. Příklad hokej Statistika o vzajemnych hokejovych utkanich mezi Spartou a Kladnem rika, ze pravdepodobnost, ze puk prejde: ze stredni tretiny do utocne tretiny Kladna = 0.57 z utocne tretiny Kladna do stredni tretiny = 0.31 z utocne tretiny Sparty do stredni tretiny = 0.79 Vypoctete pravdepodobnost, ze prvni gol da Kladno.

  25. Markovovský řetězec Útočí Sparta Gól Sparta Gól Kladno Útočí Kladno Střední třetina 0,57 0,79 0,21 0,69 0,31 0,43

  26. Markovovský řetězec Útočí Sparta Gól Sparta Gól Kladno Střední třetina 0,79 0,57*0,69=0,3933 0,21 0,43 0,57*0,31=0,1767

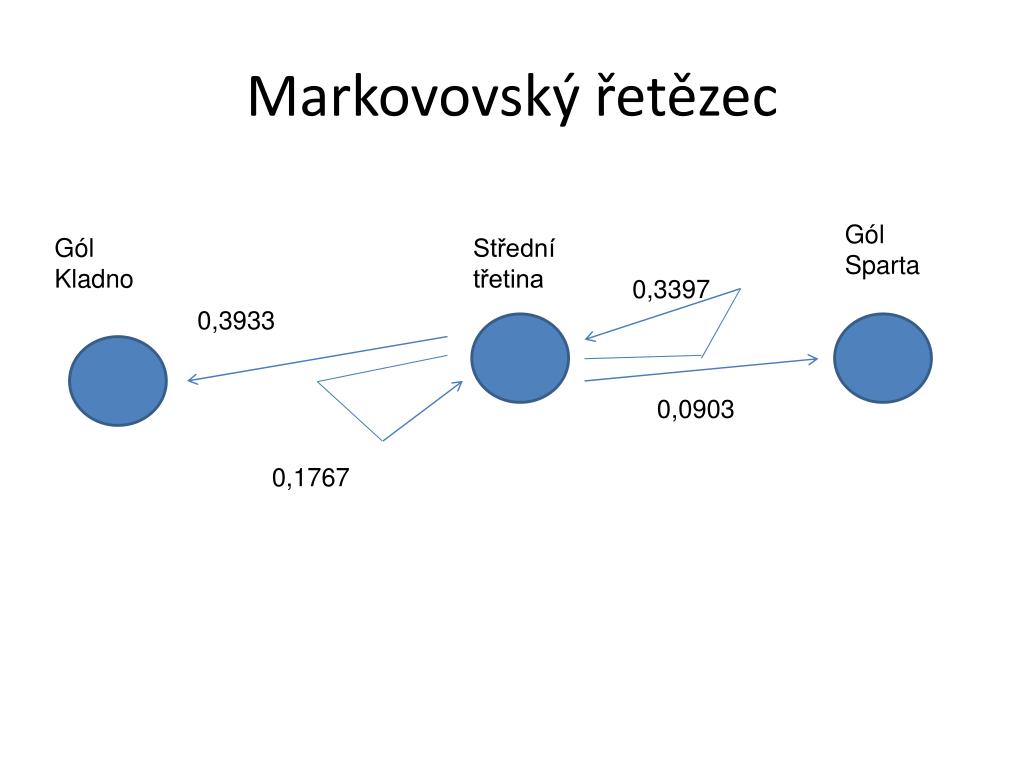

  27. Markovovský řetězec Gól Sparta Gól Kladno Střední třetina 0,3397 0,3933 0,0903 0,1767

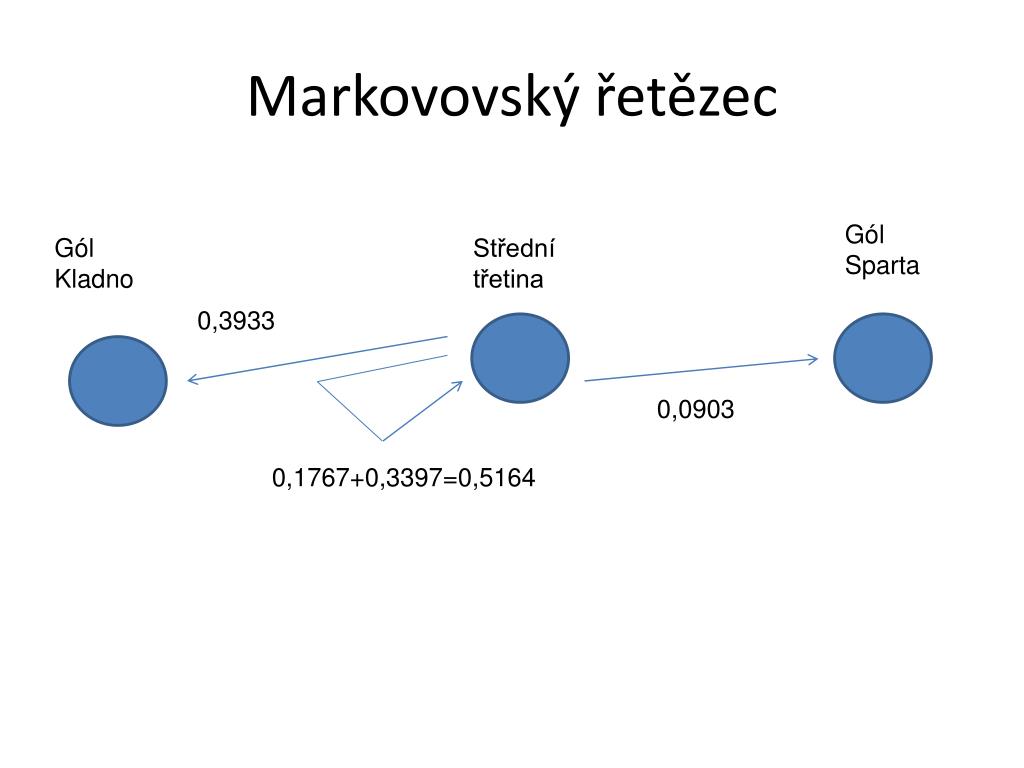

  28. Markovovský řetězec Gól Sparta Gól Kladno Střední třetina 0,3933 0,0903 0,1767+0,3397=0,5164

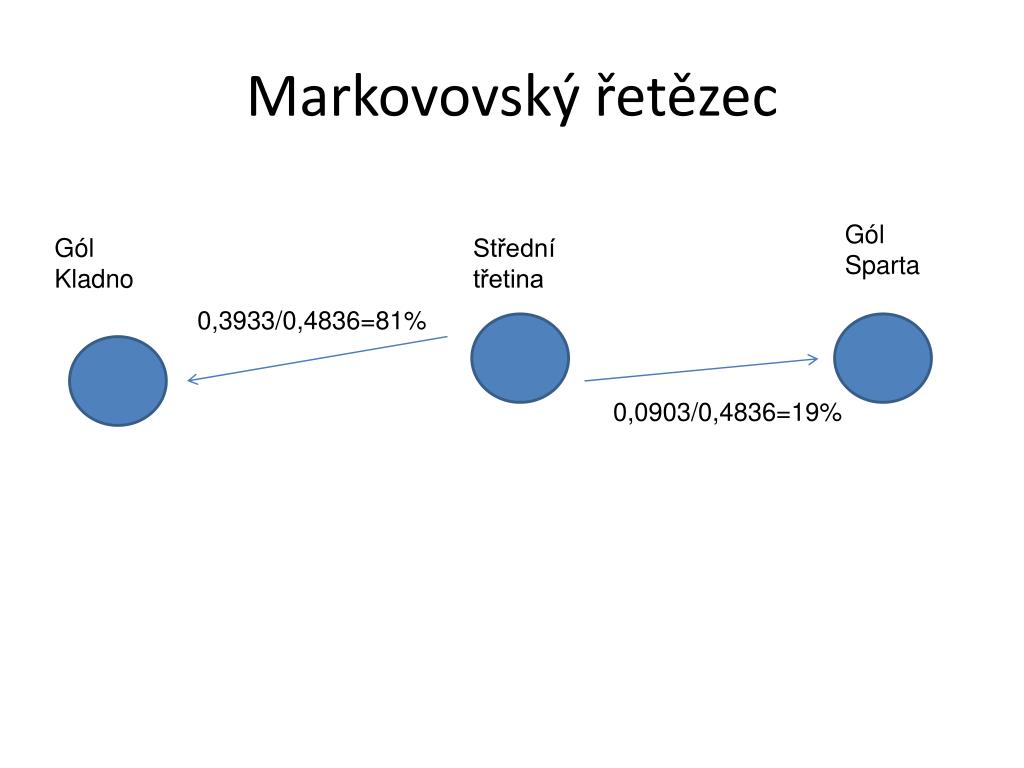

  29. Markovovský řetězec Gól Sparta Gól Kladno Střední třetina 0,3933/0,4836=81% 0,0903/0,4836=19%
