力的分解

T. T2. T1. T. 力的分解. 一、力的分解. 1 分力：几个力，如果它们产生的效果跟原来一个力产生的效果相同，这几个力就叫做原来那个力的分力 . 注意 : 几个分力与原来那个力是等效的 , 它们可以互相代替，并非同时并存 2 力的分解 : 求一个已知力的分力叫力的分解. 二力的分解法则. F. F 1. F 2. 力的合成. 合力 F. 分力 F1 、 F2. 力的分解. 1 力的分解是力的合成的逆运算. 2 力的分解同样遵守平行四边行定则. 把一个已知力 F 作为平行四边形的对角 线 , 那么与力 F 共点的平行四边形的两个邻

presencia-queiro
Download Presentation

力的分解

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

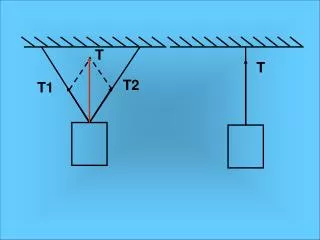

  1. T T2 T1 T

  2. 力的分解

  3. 一、力的分解 1分力：几个力，如果它们产生的效果跟原来一个力产生的效果相同，这几个力就叫做原来那个力的分力. 注意:几个分力与原来那个力是等效的,它们可以互相代替，并非同时并存 2力的分解:求一个已知力的分力叫力的分解

  4. 二力的分解法则 F F1 F2 力的合成 合力F 分力F1、F2 力的分解 1力的分解是力的合成的逆运算 2力的分解同样遵守平行四边行定则 把一个已知力F作为平行四边形的对角 线,那么与力F共点的平行四边形的两个邻 边,就表示力F的两个分力

  5. F

  6. 三、确定分力原则 1按力所产生的实际作用效果进行分解

  7. 例1：倾角为θ的斜面上放有一个物体，如图所示。该物体受到的重力G能对物体产生那些效果？应当怎样分解重力？分力的大小各是多大？例1：倾角为θ的斜面上放有一个物体，如图所示。该物体受到的重力G能对物体产生那些效果？应当怎样分解重力？分力的大小各是多大？ G1 G2 θ θ G

  8. 例2：在竖直墙上固定一个轻支架，横杆OM垂直于墙壁，斜杆ON跟墙的夹角为θ，在支架的O点挂有一个重为G的物体，如图所示。怎样确定杆OM、ON的受力方向？例2：在竖直墙上固定一个轻支架，横杆OM垂直于墙壁，斜杆ON跟墙的夹角为θ，在支架的O点挂有一个重为G的物体，如图所示。怎样确定杆OM、ON的受力方向？ N θ O M T1 θ T T2

  9. 练习1：放在水平地面上的物体受到一个斜向上方的拉力F的作用,且F与水平方向成α练习1：放在水平地面上的物体受到一个斜向上方的拉力F的作用,且F与水平方向成α 角,如图所示.怎样把力F按其作用效果分解?它的两个分力的大小、方向如何？ F F2 θ F1

  10. 练习2：把的物体挂在成角度的两根细绳MO， NO上，易知物体对悬点O的拉力T等于物体所 受的重力G。如图所示，怎样把力T按其作用 效果分解?它的两个分力的大小、方向如何？ （sin370=0.6, cos370=0.8) 370 530 N M O T1 T2 370 G T

  11. α α 作业:如图所示：球都处于静止状态，且各接 触面均光滑，球质量是m，如何将重力按作 用效果进行分解？分解后，它的两个分力分 别是多大？

  12. 2力的正交分解 （1）定义：把一个已知力沿着两个互相 垂直的方向进行分解 y （2）正交分解步骤： F1y F1 F2 ①建立xoy直角坐标系 F2y ②沿xoy轴将各力分解 O F3x F1x x F2X ③求xy轴上的合力Fx,Fy F3y F3 ④最后求Fx和Fy的合力F 大小： 方向：

  13. 例:大小均为F的三个力共同作用在O点.如图, F1与F2,F2与F3之间的夹角均为600,求合力 F2 F3 600 600 F1

  14. 练习1:三个共点力,F1=5N,F2=10N,F3=15N, 如图所示,他们的合力的x轴分量Fx为?y轴分量 Fy为?合力的大小为?合力方向与轴正方向的 夹角为? y F2 F1 600 x F3

  15. 四、力的分解的解的个数 F1大小、方向 F大小、方向 F2大小、方向 唯一解 1已知合力和两个分力的方向 2已知合力和一个分力的大小和方向 唯一解 3已知合力和两个分力的大小 两组解 （F1+F2>F且F1≠F2)

  16. 4已知合力及一个分力的大小和另一个分力的方向4已知合力及一个分力的大小和另一个分力的方向 ①当F2<Fsinθ时,无解 ②当F2=Fsinθ时,一组解 ③当Fsinθ<F2<F时,两组解 ④当F2>F时,一组解

  17. 例1：倾角为θ的斜面上放有一个物体，物体静止，如图所示。该物体受到的重力G能对物体产生那些效果？应当怎样分解重力？物体给斜面的压力和物体受到的摩擦力各是多大？例1：倾角为θ的斜面上放有一个物体，物体静止，如图所示。该物体受到的重力G能对物体产生那些效果？应当怎样分解重力？物体给斜面的压力和物体受到的摩擦力各是多大？ N f静 G1 θ G2 θ G

  18. 例2：在竖直墙上固定一个轻支架，横杆OM垂直于墙壁，斜杆ON跟墙的夹角为θ，在支架的O点挂有一个重为G的物体，如图所示。怎样确定杆OM、ON的受力方向？例2：在竖直墙上固定一个轻支架，横杆OM垂直于墙壁，斜杆ON跟墙的夹角为θ，在支架的O点挂有一个重为G的物体，如图所示。怎样确定杆OM、ON的受力方向？ N N1 θ N2 O M T1 θ T T2

  19. 练习2：把的物体挂在成角度的两根细绳MO， NO上，易知物体对悬点O的拉力T等于物体所 受的重力G。如图所示，怎样把力T按其作用 效果分解?它的两个分力的大小、方向如何？ （sin370=0.6, cos370=0.8) M 370 530 N TON TOM O T1 T2 370 G T

  20. F F2 θ 练习1：放在水平地面上的物体受到一个斜向上方的拉力F的作用,且F与水平方向成α 角,如图所示.怎样把力F按其作用效果分解?它的两个分力的大小、方向如何？ N f静 ∵ F1 ∴ G
