Wärmebehandlung. 1)Härten 2)Glühen 3)Anlassen. Härten.
E N D

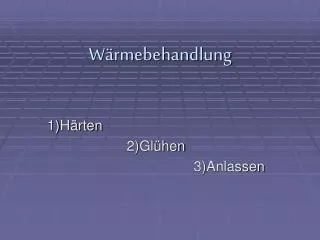

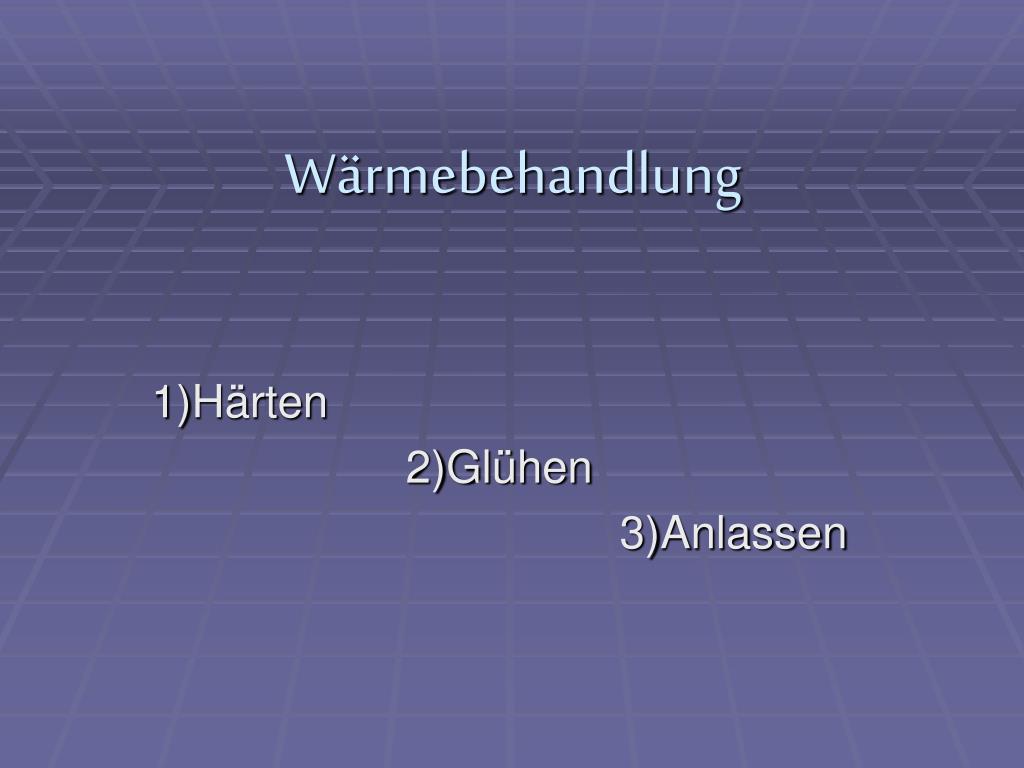

Wärmebehandlung 1)Härten 2)Glühen 3)Anlassen

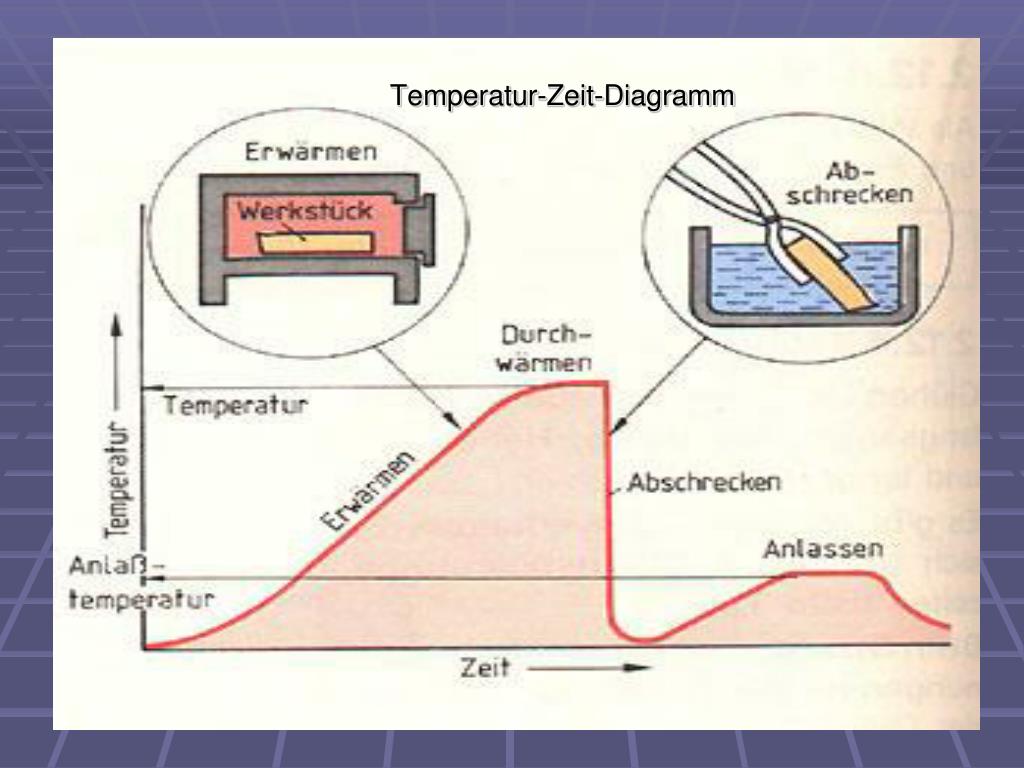

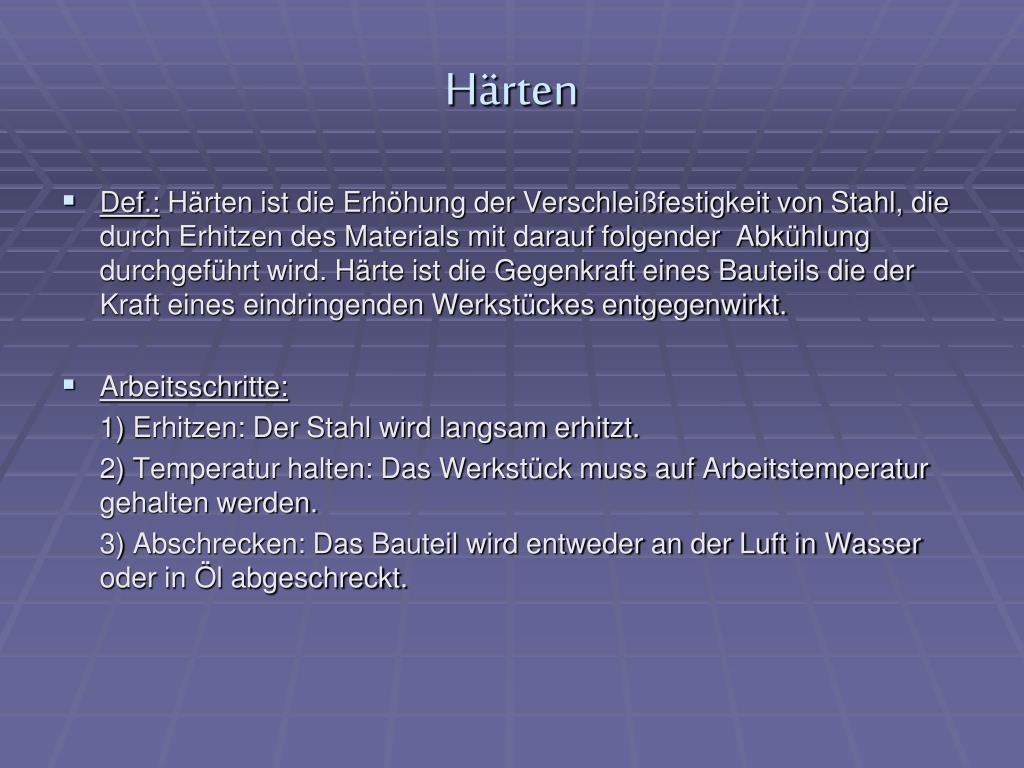

Härten • Def.: Härten ist die Erhöhung der Verschleißfestigkeit von Stahl, die durch Erhitzen des Materials mit darauf folgender Abkühlung durchgeführt wird. Härte ist die Gegenkraft eines Bauteils die der Kraft eines eindringenden Werkstückes entgegenwirkt. • Arbeitsschritte: 1) Erhitzen: Der Stahl wird langsam erhitzt. 2) Temperatur halten: Das Werkstück muss auf Arbeitstemperatur gehalten werden. 3) Abschrecken: Das Bauteil wird entweder an der Luft in Wasser oder in Öl abgeschreckt.

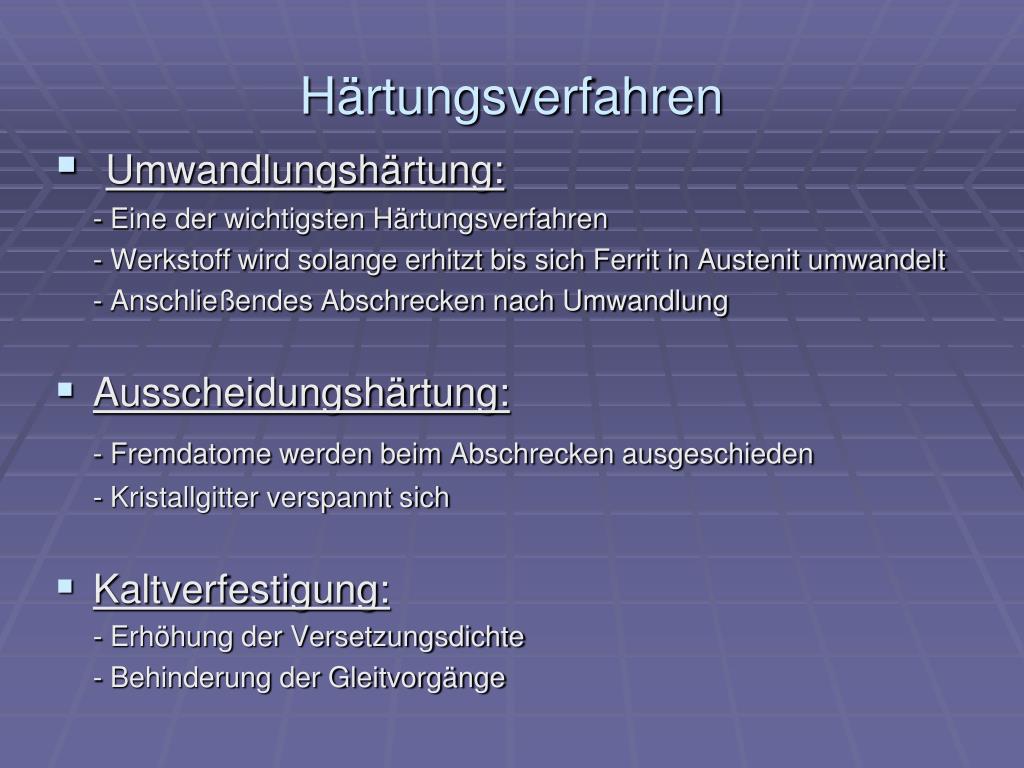

Härtungsverfahren • Umwandlungshärtung: - Eine der wichtigsten Härtungsverfahren - Werkstoff wird solange erhitzt bis sich Ferrit in Austenit umwandelt - Anschließendes Abschrecken nach Umwandlung • Ausscheidungshärtung: - Fremdatome werden beim Abschrecken ausgeschieden - Kristallgitter verspannt sich • Kaltverfestigung: - Erhöhung der Versetzungsdichte - Behinderung der Gleitvorgänge

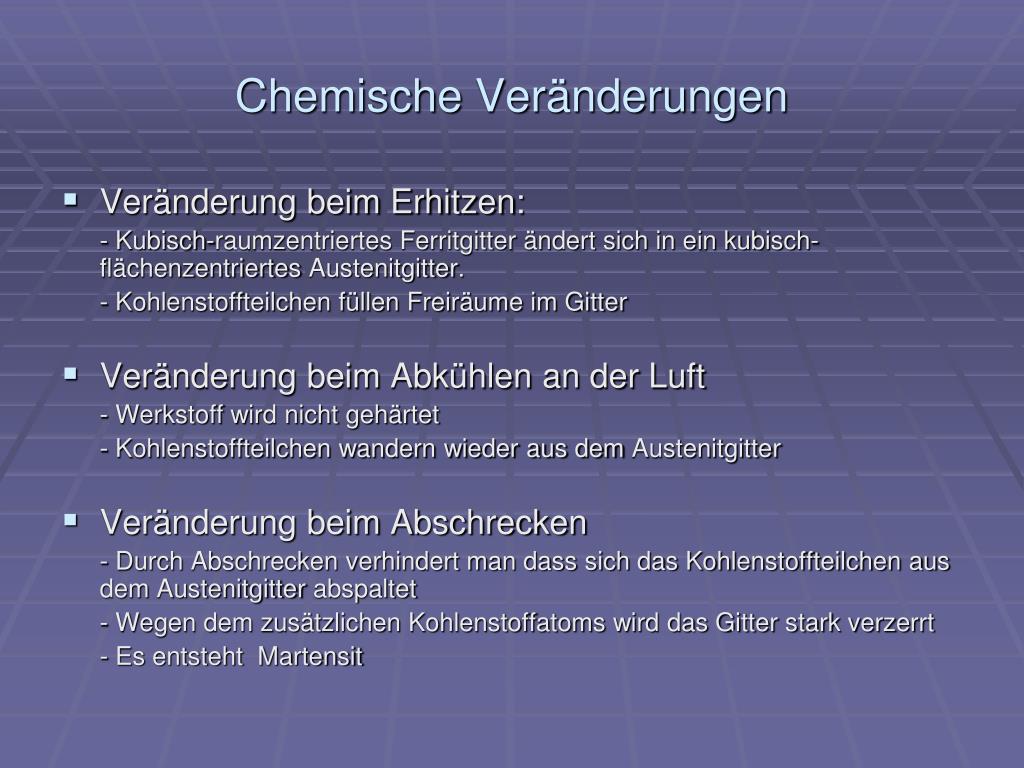

Chemische Veränderungen • Veränderung beim Erhitzen: - Kubisch-raumzentriertes Ferritgitter ändert sich in ein kubisch-flächenzentriertes Austenitgitter. - Kohlenstoffteilchen füllen Freiräume im Gitter • Veränderung beim Abkühlen an der Luft - Werkstoff wird nicht gehärtet - Kohlenstoffteilchen wandern wieder aus dem Austenitgitter • Veränderung beim Abschrecken - Durch Abschrecken verhindert man dass sich das Kohlenstoffteilchen aus dem Austenitgitter abspaltet - Wegen dem zusätzlichen Kohlenstoffatoms wird das Gitter stark verzerrt - Es entsteht Martensit

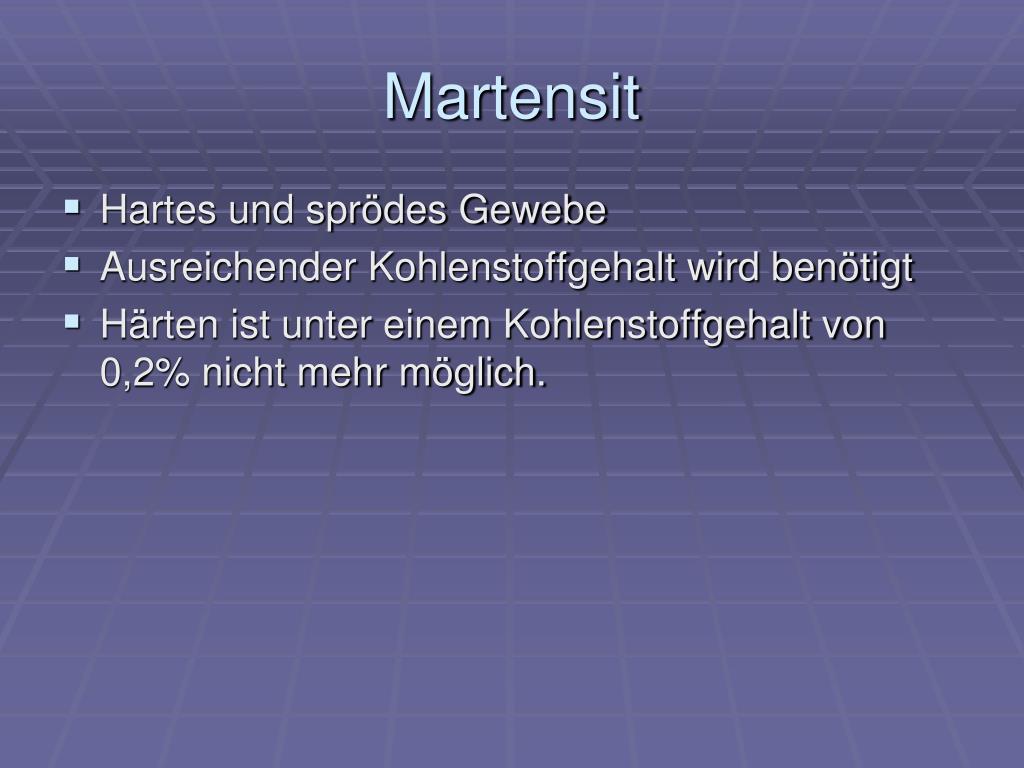

Martensit • Hartes und sprödes Gewebe • Ausreichender Kohlenstoffgehalt wird benötigt • Härten ist unter einem Kohlenstoffgehalt von 0,2% nicht mehr möglich.

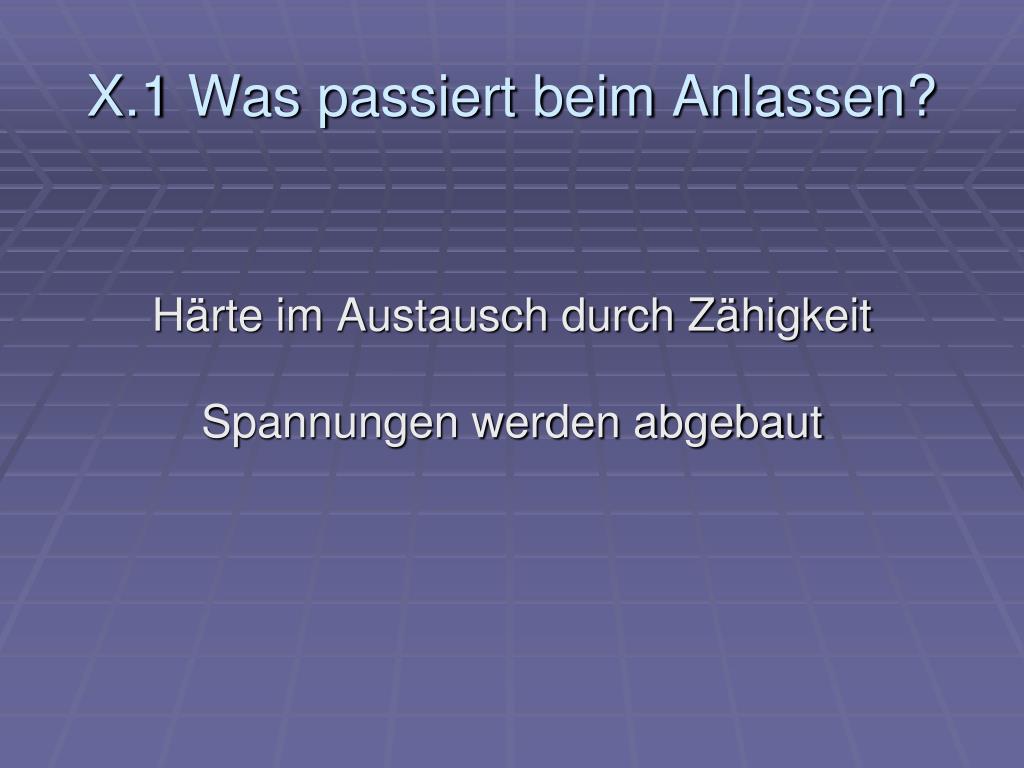

X.1 Was passiert beim Anlassen? Härte im Austausch durch Zähigkeit Spannungen werden abgebaut
X.1.1 Temperatur und Zeit Kurzzeitig mit hoher Temperatur = Über lange Zeit mit niedriger Temperatur Die wichtigsten Parameter sind Zeit und Temperatur In der Praxis sind Temperaturen zwischen 300 und 550 °C gebräuchlich Beträgt die Temperatur 723 °C zersetzt sich Austenit meist zu reinem Perlit, Ferrit und Perlit oder Zementit und Perlit

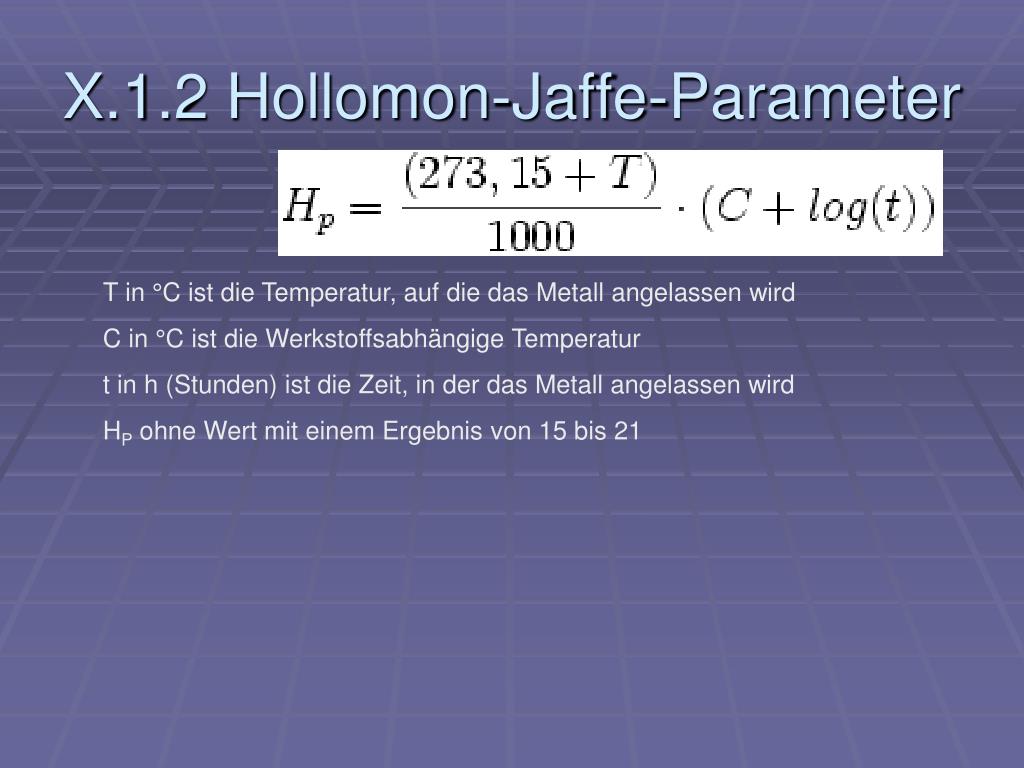

X.1.2 Hollomon-Jaffe-Parameter T in °C ist die Temperatur, auf die das Metall angelassen wird C in °C ist die Werkstoffsabhängige Temperatur t in h (Stunden) ist die Zeit, in der das Metall angelassen wird HP ohne Wert mit einem Ergebnis von 15 bis 21

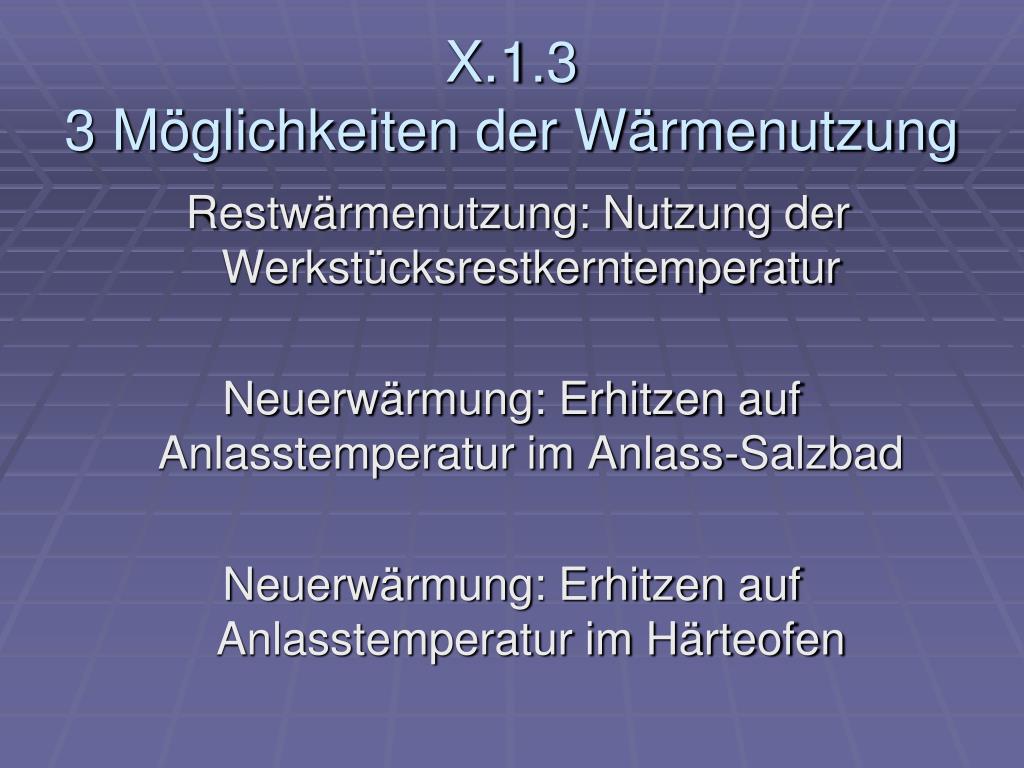

X.1.3 3 Möglichkeiten der Wärmenutzung Restwärmenutzung: Nutzung der Werkstücksrestkerntemperatur Neuerwärmung: Erhitzen auf Anlasstemperatur im Anlass-Salzbad Neuerwärmung: Erhitzen auf Anlasstemperatur im Härteofen

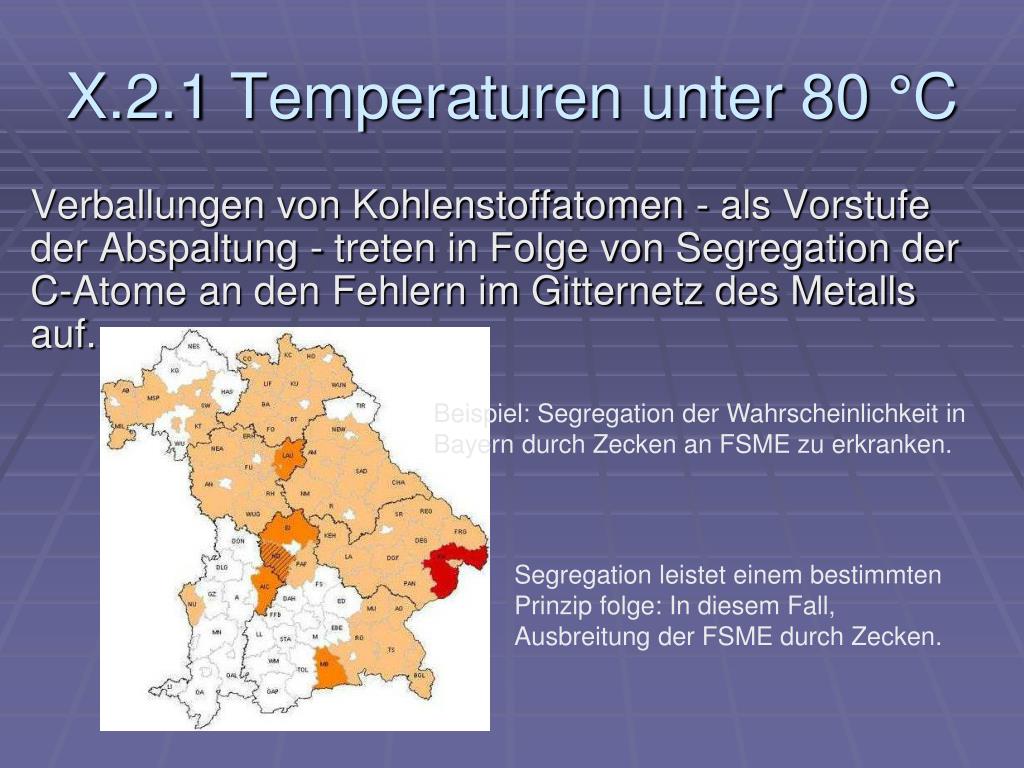

X.2.1 Temperaturen unter 80 °C Verballungen von Kohlenstoffatomen - als Vorstufe der Abspaltung - treten in Folge von Segregation der C-Atome an den Fehlern im Gitternetz des Metalls auf. Beispiel: Segregation der Wahrscheinlichkeit in Bayern durch Zecken an FSME zu erkranken. Segregation leistet einem bestimmten Prinzip folge: In diesem Fall, Ausbreitung der FSME durch Zecken.

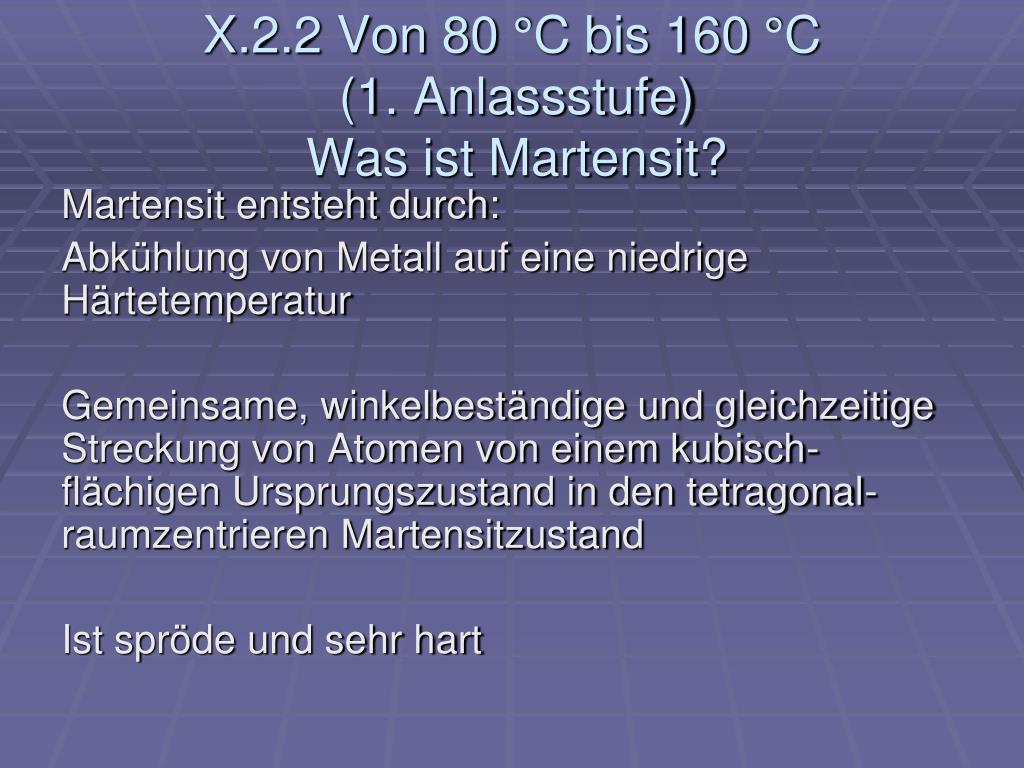

X.2.2 Von 80 °C bis 160 °C (1. Anlassstufe) Was ist Martensit? Martensit entsteht durch: Abkühlung von Metall auf eine niedrige Härtetemperatur Gemeinsame, winkelbeständige und gleichzeitige Streckung von Atomen von einem kubisch-flächigen Ursprungszustand in den tetragonal-raumzentrieren Martensitzustand Ist spröde und sehr hart

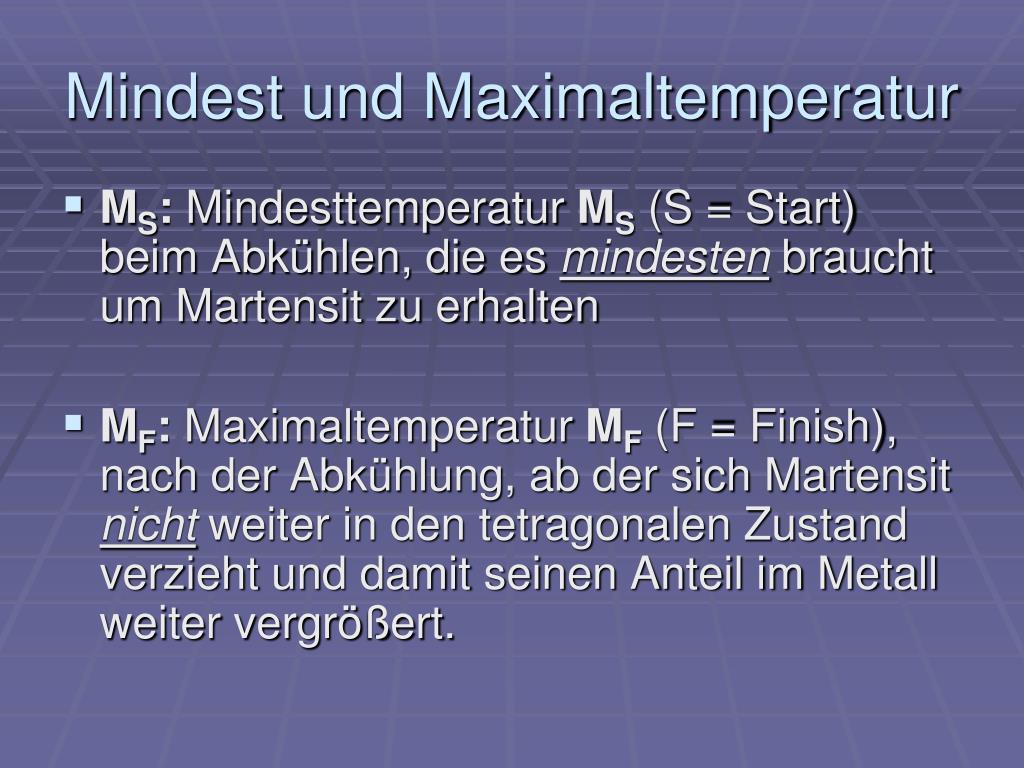

Mindest und Maximaltemperatur • MS: Mindesttemperatur MS (S = Start) beim Abkühlen, die es mindesten braucht um Martensit zu erhalten • MF: Maximaltemperatur MF(F = Finish), nach der Abkühlung, ab der sich Martensit nicht weiter in den tetragonalen Zustand verzieht und damit seinen Anteil im Metall weiter vergrößert.

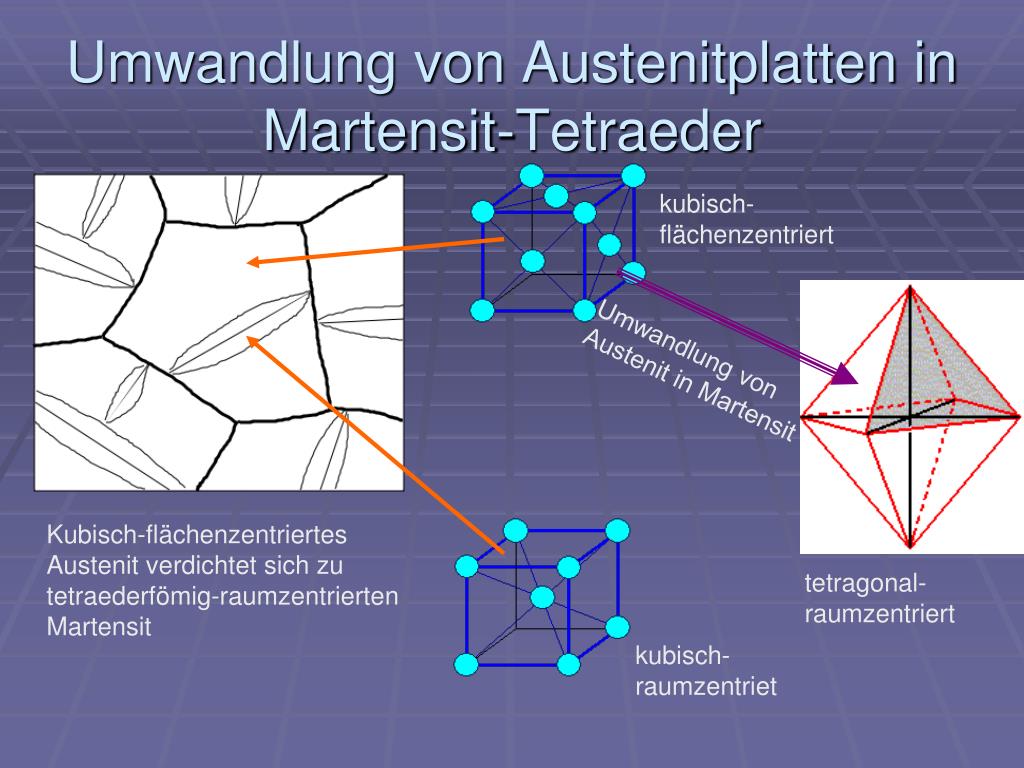

Umwandlung von Austenitplatten in Martensit-Tetraeder kubisch-flächenzentriert Umwandlung von Austenit in Martensit Kubisch-flächenzentriertes Austenit verdichtet sich zu tetraederfömig-raumzentrierten Martensit tetragonal-raumzentriert kubisch-raumzentriet

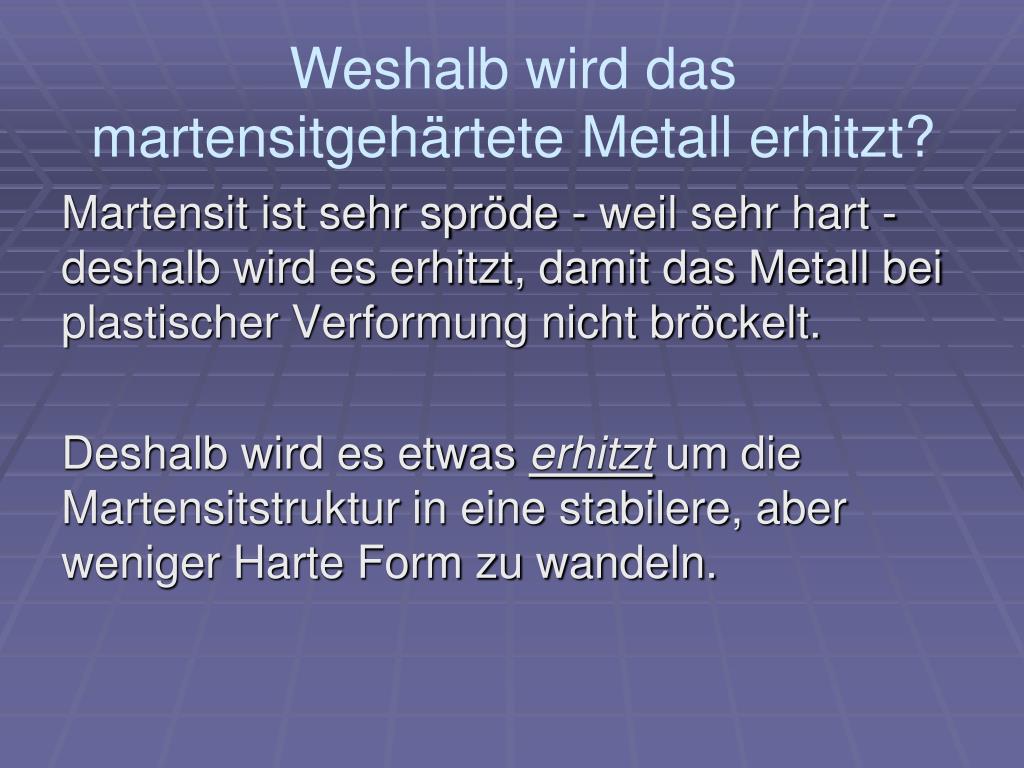

Weshalb wird das martensitgehärtete Metall erhitzt? Martensit ist sehr spröde - weil sehr hart -deshalb wird es erhitzt, damit das Metall bei plastischer Verformung nicht bröckelt. Deshalb wird es etwas erhitzt um die Martensitstruktur in eine stabilere, aber weniger Harte Form zu wandeln.

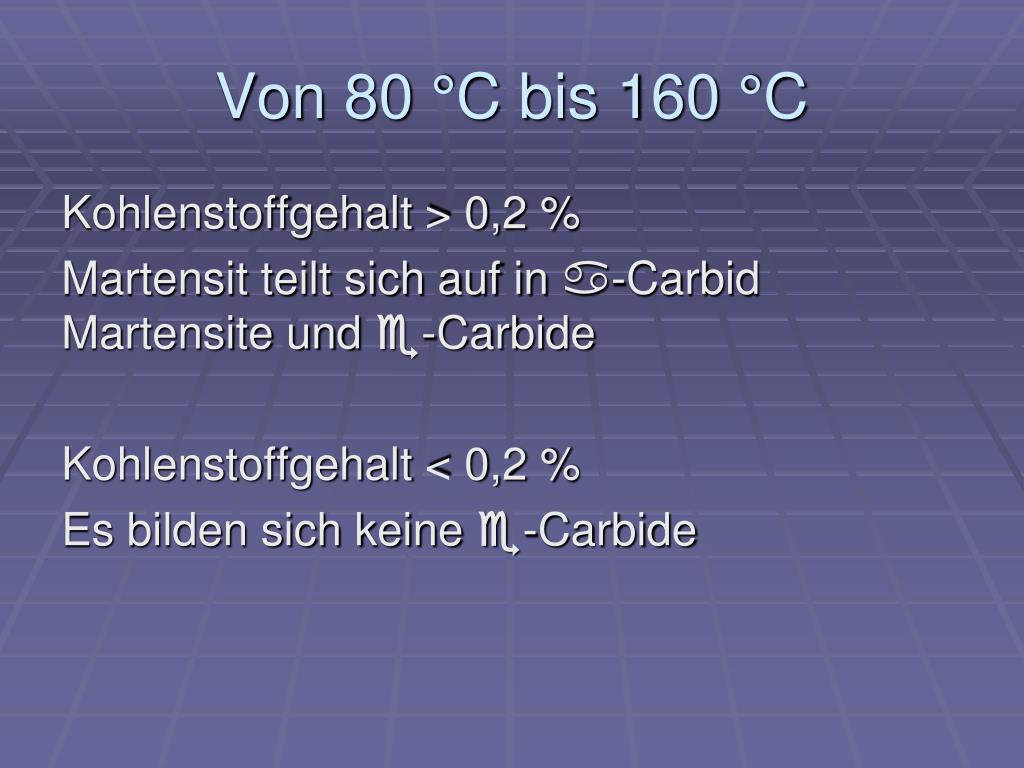

Von 80 °C bis 160 °C Kohlenstoffgehalt > 0,2 % Martensit teilt sich auf in -Carbid Martensite und -Carbide Kohlenstoffgehalt < 0,2 % Es bilden sich keine -Carbide

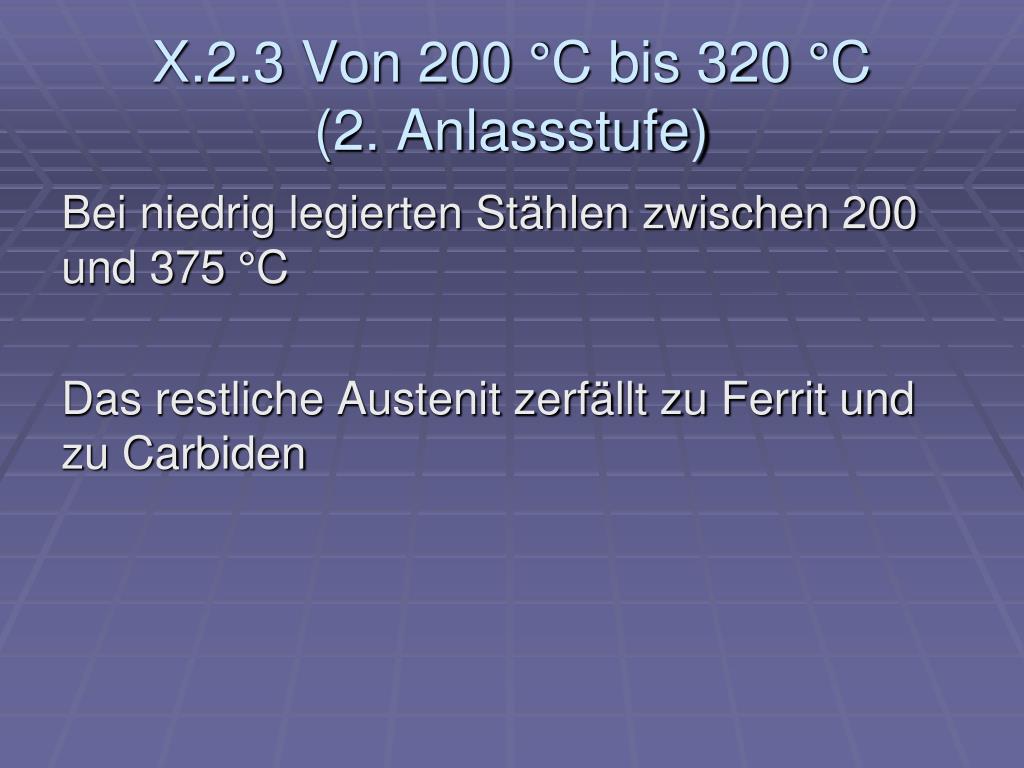

X.2.3 Von 200 °C bis 320 °C (2. Anlassstufe) Bei niedrig legierten Stählen zwischen 200 und 375 °C Das restliche Austenit zerfällt zu Ferrit und zu Carbiden

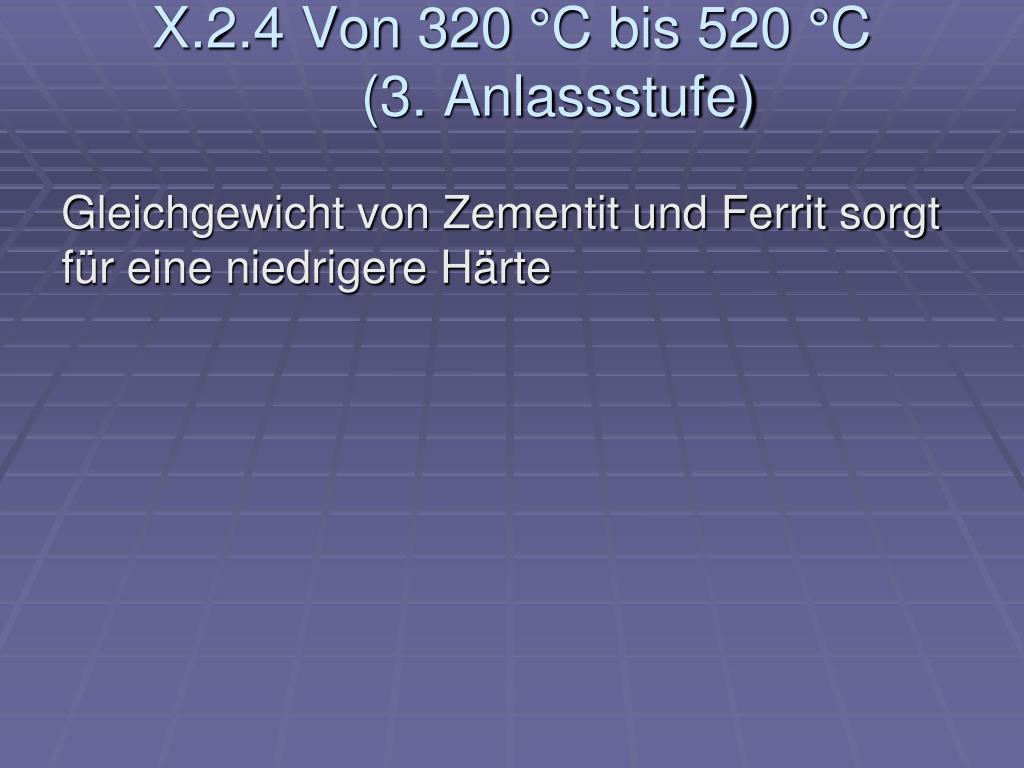

X.2.4 Von 320 °C bis 520 °C (3. Anlassstufe) Gleichgewicht von Zementit und Ferrit sorgt für eine niedrigere Härte

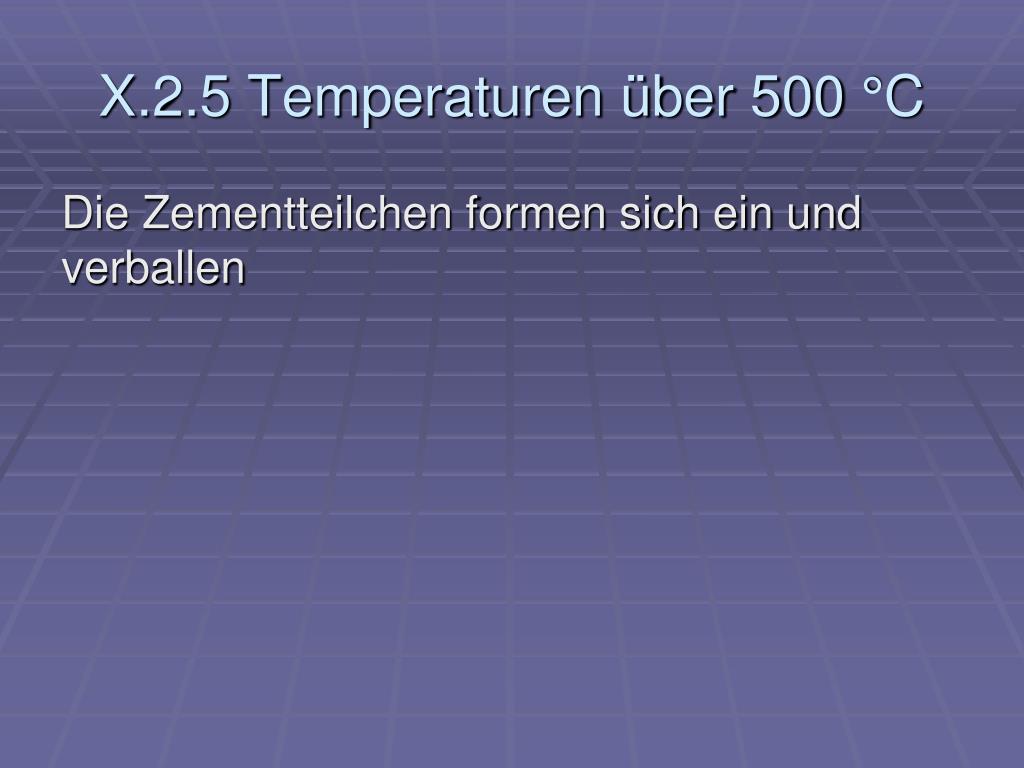

X.2.5 Temperaturen über 500 °C Die Zementteilchen formen sich ein und verballen

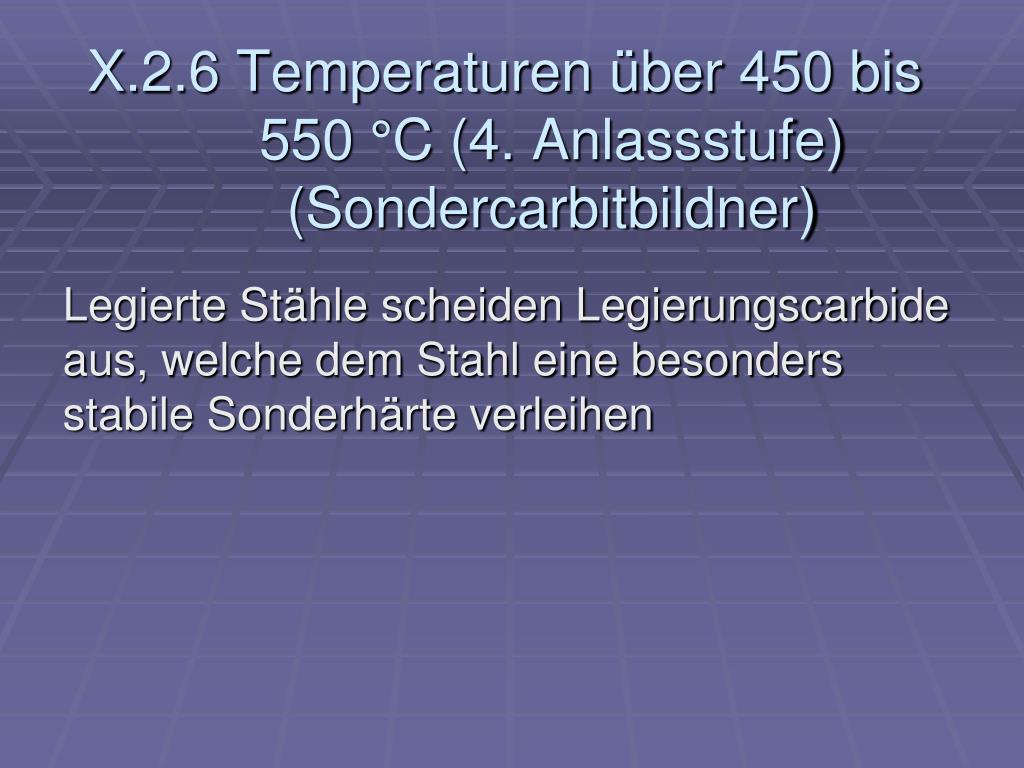

X.2.6 Temperaturen über 450 bis550 °C (4. Anlassstufe)(Sondercarbitbildner) Legierte Stähle scheiden Legierungscarbide aus, welche dem Stahl eine besonders stabile Sonderhärte verleihen
Ende Vielen Dank für Euere Aufmerksamkeit Schanzer Michael Reis Andreas Freund David Simmerl Maximilian Schröpf Franz
