Presentation Transcript

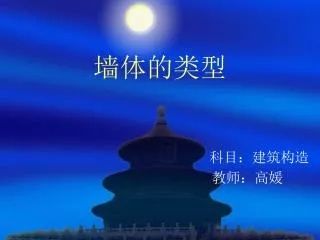

墙体的类型

科目:建筑构造

教师:高媛


一、墙体概述

  • 墙体是组成建筑空间的竖向构件。它下接基础,中搁楼板,上连屋顶,对整个建筑的使用、造型、总重和造价影响极大。因而墙体是建筑物的重要组成部分。

  • 墙体重占建筑总重的40%-45% 墙体造价占建筑总造价的30%-40%




二、墙体的类型摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

  • (1)按位置分类

  • ①外墙 建筑与外界接触的墙体。

  • ②内墙 建筑内部的墙体。

  • ③纵墙 建筑长轴方向的墙体,纵外墙亦称檐墙。

  • ④横墙 与建筑长轴垂直方向的墙体,横外墙亦称山墙。


  • 摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。2)按受力情况分类

  • ①承重墙 承受由梁、板、屋架传来的荷载的墙体。

  • ②非承重墙 不承受荷载的墙体。非承重墙又可分为以下两类。

  • (a)自承重墙 支承在梁、板上仅承受自重的墙体,如隔墙、隔断墙。

  • (b)框架墙 位于框架的梁、柱之间仅起分隔或围护作用的墙体,亦称填充墙。


  • 摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。3)按材料分类

  • ①实体墙 材料和砌筑方式为实心无孔洞的墙体,如普通砖墙、灰砂砖墙、毛石墙等。

  • ②空心墙 材料或砌筑方式为空心的墙体,如空心墙、空斗墙等。


  • 摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。4)按施工方法分类

  • ①叠砌式墙 用零散材料通过砌筑叠加而成的墙体,如砖墙、石墙、小型砌块墙。

  • ②预制装配式墙 将在工厂制作的大、中型墙体构件,用机械吊装拼合而成的墙体,如大板建筑、盒子建筑、大中型砌块建筑等。

  • ③现浇整体式墙 现场支模和浇筑的墙体,如大模板建筑、滑模建筑等。


课堂练习摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

写出图内注号墙体的名称

①外墙 ②内墙 ③纵墙 ④横墙 ⑤山墙


  • 写出图内注号墙体的名称摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

  • ⑥自承重墙 ⑦框架墙 ⑧承重墙


课堂小结摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

  • 一、墙体概述

  • 墙体是组成建筑空间的竖向构件。它下接基础,中搁楼板,上连屋顶,对整个建筑的使用、造型、总重和造价影响极大。因而墙体是建筑物的重要组成部分。

  • 二、墙体的类型

  • (1)按位置分类

  • ①外墙 ②内墙 ③纵墙 ④横墙

  • (2)按受力情况分类

  • ①承重墙 ②非承重墙


作业布置摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

  • (3)按材料分类

  • ①实体墙 ②空心墙

  • (4)按施工方法分类

  • ①叠砌式墙 ②预制装配式墙

    ③现浇整体式墙

  • A:墙体的类型

  • B:练习册1、2、3题


课外知识摆在建筑工作者面前的艰巨任务之一,就是要尽快地开发呵应用新型墙体材料,降低墙体重量和造价。同时,也必须根据我国的具体国情,充分利用地方材料、工业废料、中小型机具设备和充裕的劳动力,因地制宜地把我国的建筑业快速且稳步地推向一个新的高度。

  • 世界最高楼 哈利法塔

  • 中国特色城市最高楼排行


  • 哈利法塔项目,由美国芝加哥公司的美国建筑师哈利法塔项目,由美国芝加哥公司的美国建筑师阿德里安·史密斯(Adrian Smith)设计,由美国建筑工程公司SOM,比利时最大建筑商Besix,阿拉伯当地最大建筑工程公司Arabtec和韩国三星公司联合负责实施,景观部分则由美国SWA进行设计。建筑设计采用了一种具有挑战性的单式结构,由连为一体的管状多塔组成,具有太空时代风格的外形,基座周围采用了富有伊斯兰建筑风格的几何图形——六瓣的沙漠之花。哈利法塔加上周边的配套项目,总投资超70亿美元。哈利法塔37层以下全是酒店、餐厅等,世界上首家ARMANI酒店也入驻其中,位于1-8层和38-39层。此外45层至108层则作为公寓。第123层将是一个观景台,站在上面可俯瞰整个迪拜市。建筑内有1000套豪华公寓,周边配套项目包括:龙城、迪拜MALL及配套的酒店、住宅、公寓、商务中心等项目。

  •   “哈利法塔”自2004年起兴建,其承建商Emaar集团一直都保持神秘,没有透露任何建筑计划。根据高层建筑暨都市集居委员会(CTBUH)的国际准则,无论是建筑物结构高度、顶层地面高度、楼顶高度,还是包括天线或旗杆之类的高度,竣工后的"哈利法塔"都可谓举世无双。


建筑数据哈利法塔项目,由美国芝加哥公司的美国建筑师

  • 现况: 已完工投入使用

  •   动土时间:2004年9月21日

  •   封顶时间:2009年10月

  •   使用时间:2010年1月4日

  •   总高度:828米(2716.53英尺)

  •   用途:综合

  •   建筑层数:162层

  •   结构形式:组合结构

  •   抗震能力:6.3级地震

  •   造价:70亿美元

  •   占地面积:34.4公顷

  •   设计单位:SOM--阿德里安·史密斯

  •   建筑工人:1.2万名

  •   建筑温差:底层-顶层: -10℃

  •   开发单位:伊玛尔地产

  •   施工单位:韩国三星工程、 BESIX、 Arabtec

  •   坐标位置:25°11'49.00"N 55°16'26.92"E

  •   最高的建筑物:哈利法塔与其他知名的高层建筑比较最高的建筑:828米(2,716.53英尺)(先前为美国北达科塔州高628.8米(2,062.99 英尺)的KVLY电视塔)

  •   最高的自立建筑:828米(2,716.53英尺)(先前为加拿大国家电视塔-553.3米(1,815 英尺))

  •   最多楼层数:162层(先前为已完成的西尔斯大楼—110层、记录上最多的纽约世贸中心-110层)

  •   最高混凝土结构:601.0米(1,972 英尺)(先前为台北101屋顶-449.2 米(1,474 英尺)


330 81
北京:国贸三期主楼 楼高:哈利法塔项目,由美国芝加哥公司的美国建筑师330米 楼层:81层


101 509 101
台北:哈利法塔项目,由美国芝加哥公司的美国建筑师101大厦  楼高:509米  层高:101层


490 118
香港:环球贸易广场  楼高:哈利法塔项目,由美国芝加哥公司的美国建筑师490米  楼层:118层


492 101
上海:环球金融中心  楼高:哈利法塔项目,由美国芝加哥公司的美国建筑师492米  地上:101层


谢谢大家!哈利法塔项目,由美国芝加哥公司的美国建筑师
