  1. ДАВАЧИНАПРЕЗАЊА, СИЛЕ, ОБРТНОГ МОМЕНТА, ОПТЕРЕЋЕЊА И ЗАТЕЗАЊА

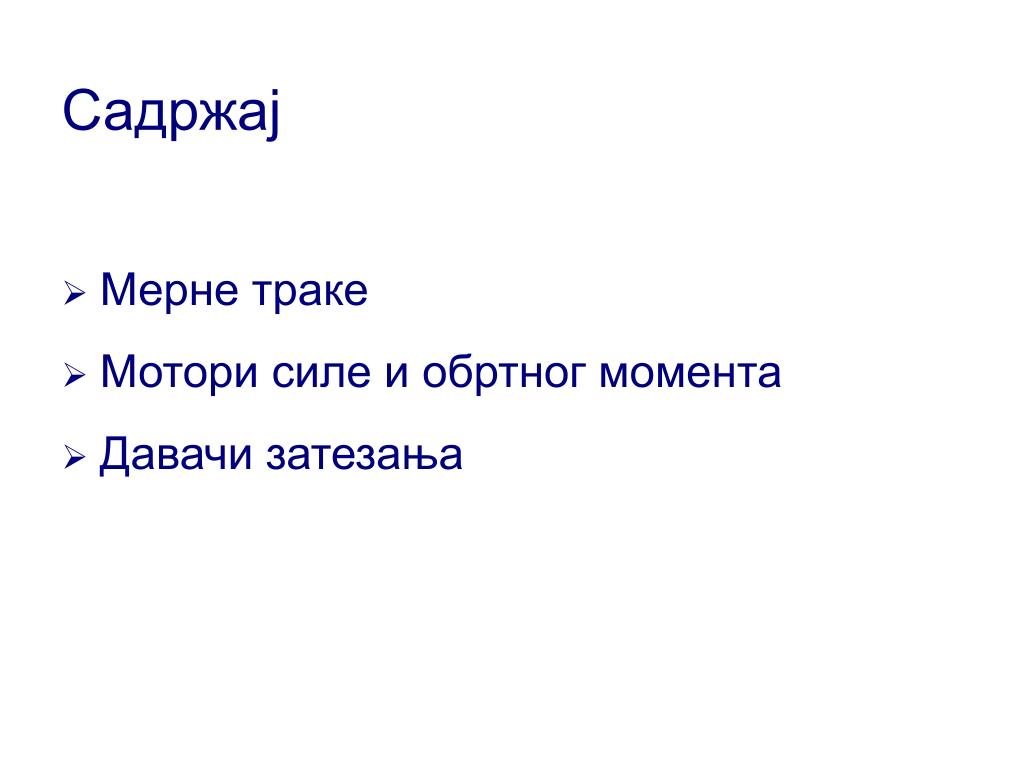

  2. Садржај • Мерне траке • Мотори силе и обртног момента • Давачи затезања

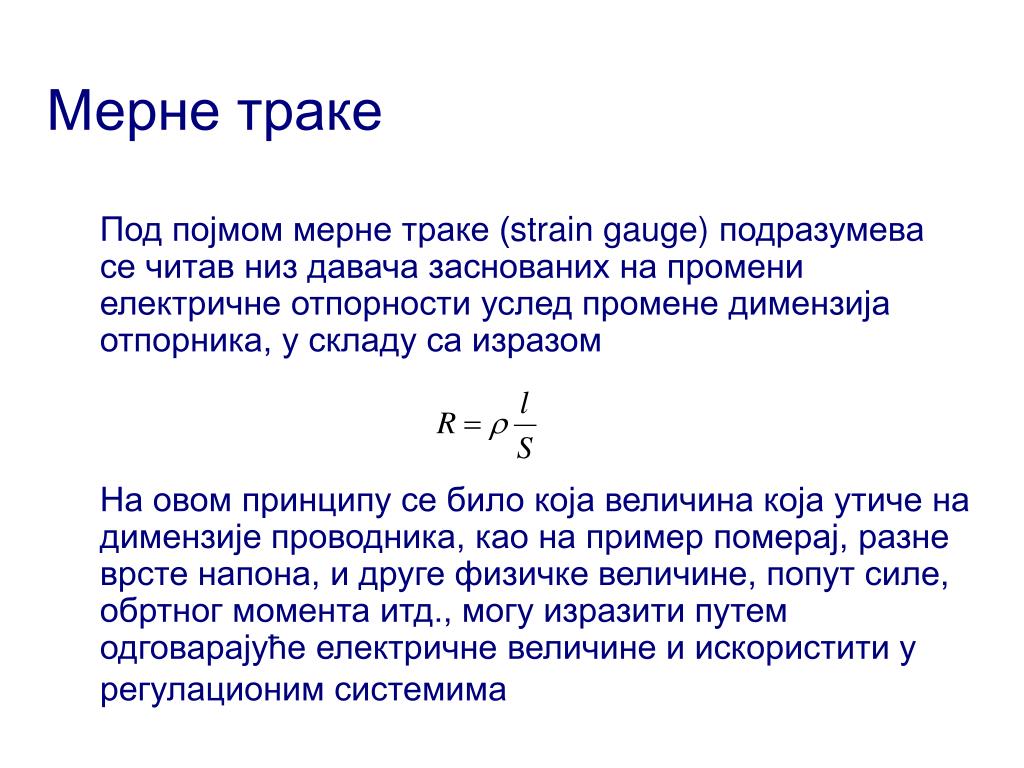

  3. Мерне траке Под појмом мерне траке (strain gauge) подразумева се читав низ давача заснованих на промени електричне отпорности услед промене димензија отпорника, у складу са изразом На овом принципу се било која величина која утиче на димензије проводника, као на пример померај, разне врсте напона, и друге физичке величине, попут силе, обртног момента итд., могу изразити путем одговарајуће електричне величине и искористити у регулационим системима

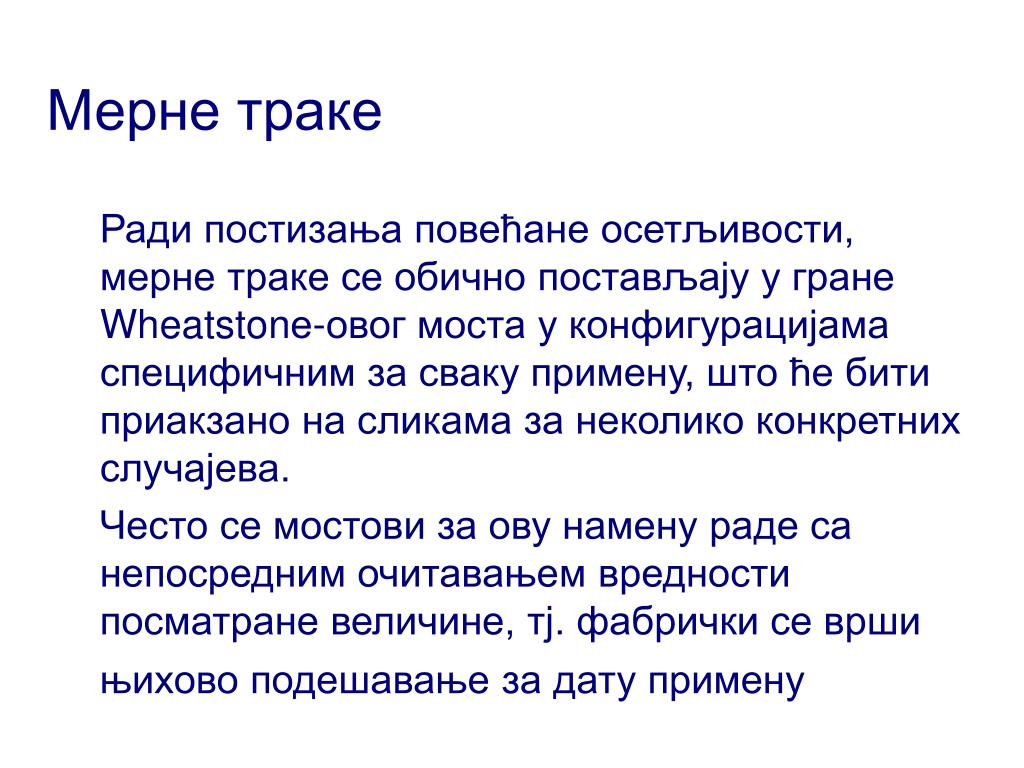

  4. Мерне траке Ради постизања повећане осетљивости, мерне траке се обично постављају у гране Wheatstonе-овог моста у конфигурацијама специфичним за сваку примену, што ће бити приакзано на сликама за неколико конкретних случајева. Често се мостови за ову намену раде са непосредним очитавањем вредности посматране величине, тј. фабрички се врши њихово подешавање за дату примену

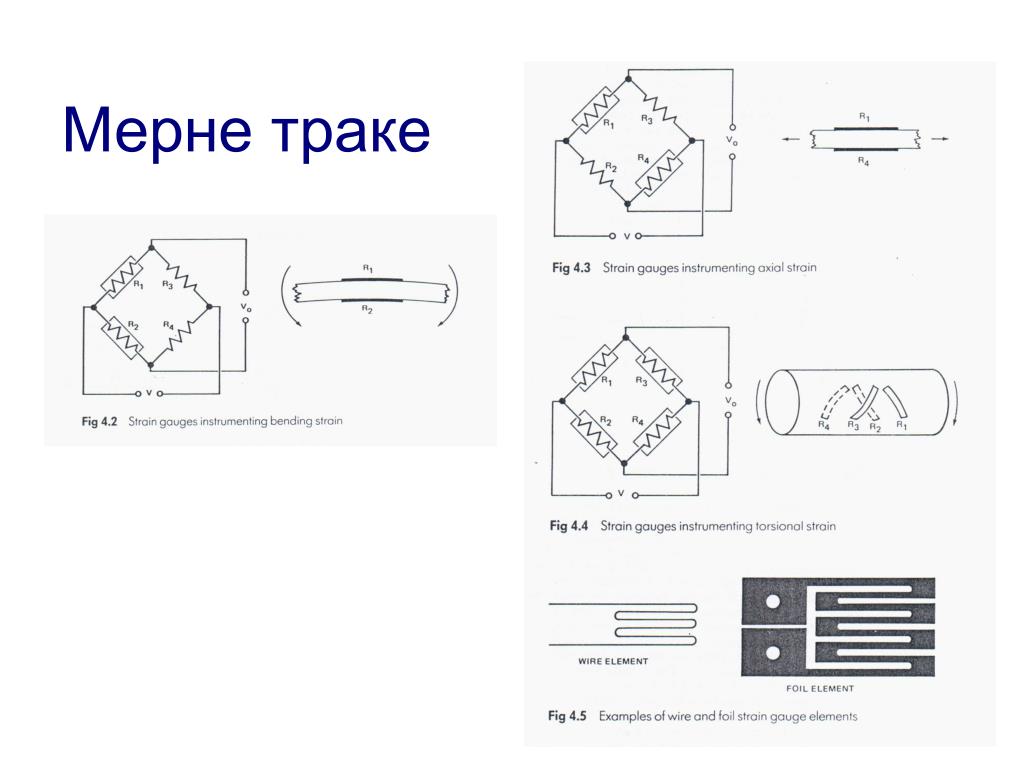

  5. Мерне траке

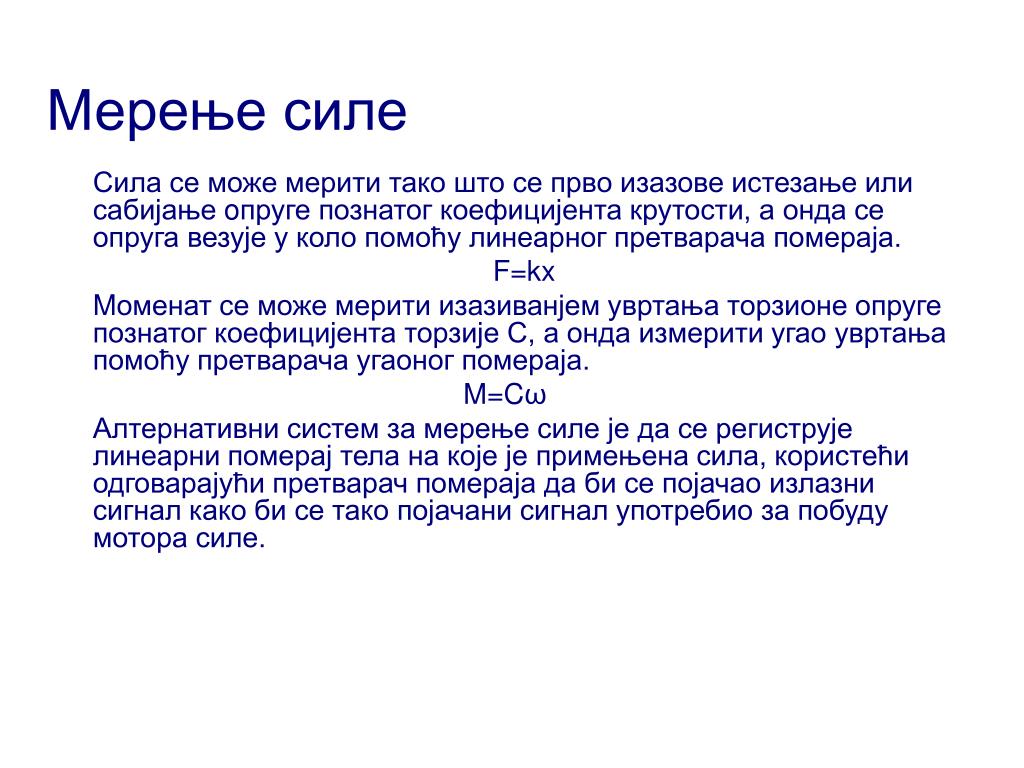

  6. Мерење силе Сила се може мерити тако што се прво изазове истезање или сабијање oпруге познатог коефицијента крутости, а онда се опруга везује у коло помоћу линеарног претварача помераја. F=kx Mоменат се може мерити изазиванјем увртања торзионе опруге познатог коефицијента торзије С, а онда измерити угао увртања помоћу претварача угаоног помераја. M=Cω Алтернативни систем за мерење силе је да се региструје линеарни померај тела на које је примењена сила, користећи одговарајући претварач помераја да би се појачао излазни сигнал како би се тако појачани сигнал употребио за побуду мотора силе.

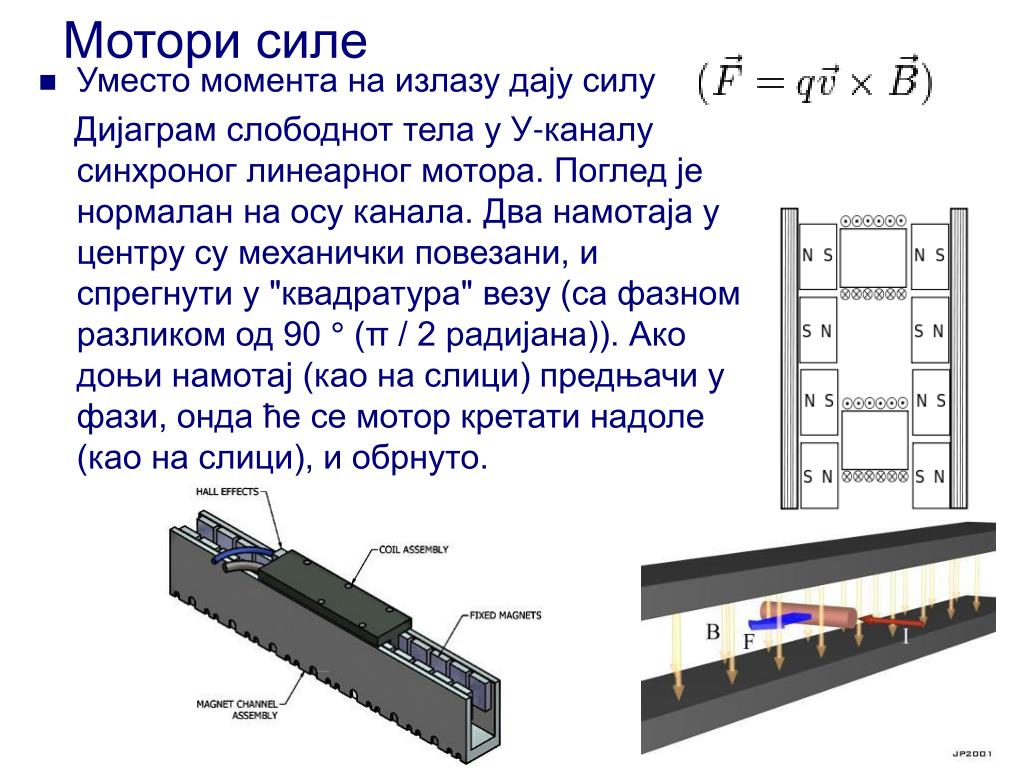

  7. Мотори силе • Уместо момента на излазу дају силу Дијаграм слободнот тела у У-каналу синхроног линеарног мотора. Поглед је нормалан на осу канала. Два намотаја у центру су механички повезани, и спрегнути у "квадратура" везу (са фазном разликом од 90 ° (π / 2 радијана)). Ако доњи намотај (као на слици) предњачи у фази, онда ће се мотор кретати надоле (каона слици), и обрнуто.

  8. Мотори силе Сила коју развија мотор се користи тако да буде у опозицији са силом која се мери, при чему се користи одговарајућа механичка веза (слика 4.16)

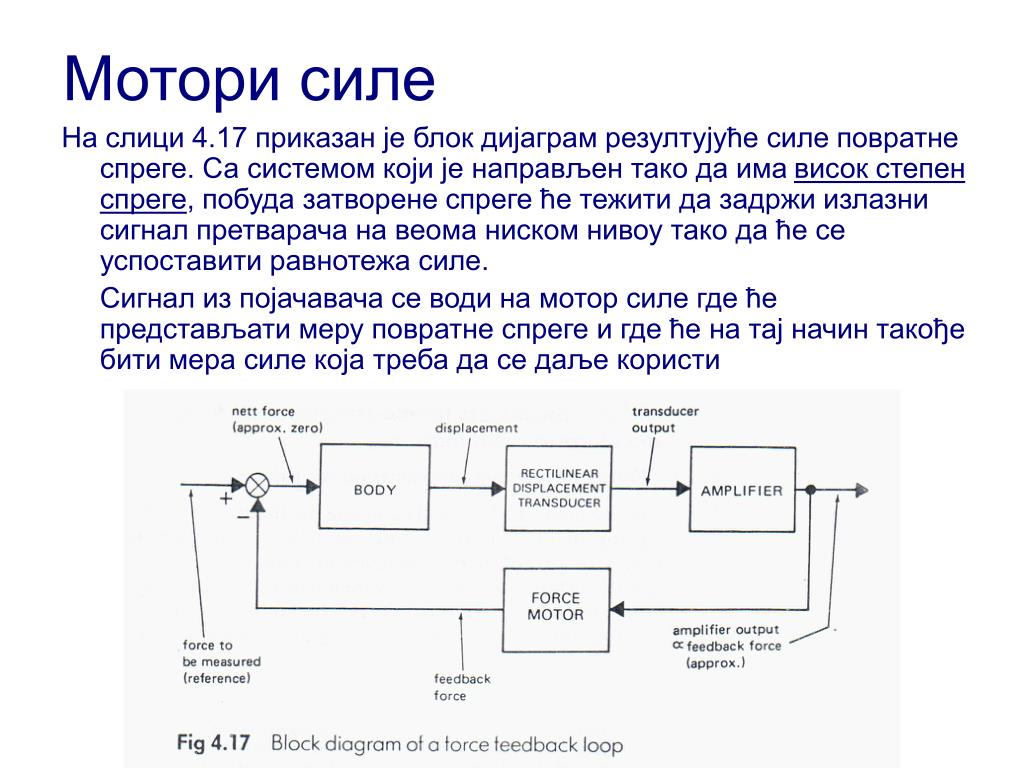

  9. Мотори силе На слици 4.17 приказан је блок дијаграм резултујуће силе повратне спреге. Са системом који је направљен тако да има висок степен спреге, побуда затворене спреге ће тежити да задржи излазни сигнал претварача на веома ниском нивоу тако да ће се успоставити равнотежа силе. Сигнал из појачавача се води на мотор силе где ће представљати меру повратне спреге и где ће на тај начин такође бити мера силе која треба да се даље користи

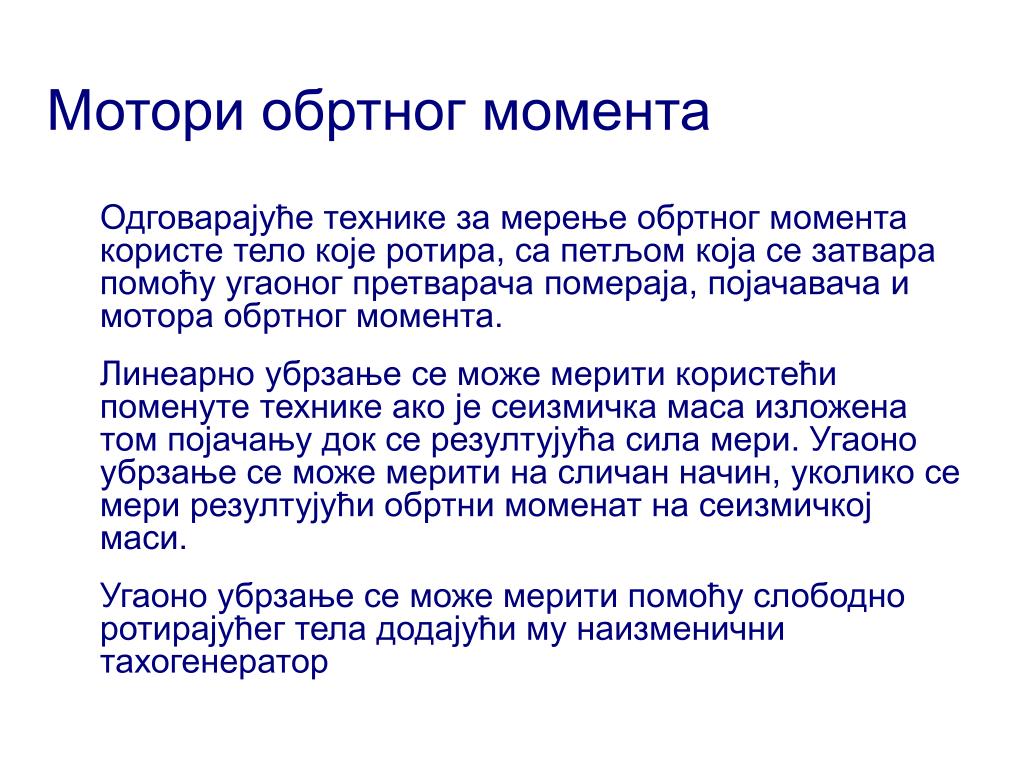

  10. Мотори обртног момента Одговарајуће технике за мерење обртног момента користе тело које ротира, са петљом која се затвара помоћу угаоног претварача помераја, појачавача и мотора обртног момента. Линеарно убрзање се може мерити користећи поменуте технике ако је сеизмичка маса изложена том појачању док се резултујућа сила мери. Угаоно убрзање се може мерити на сличан начин, уколико се мери резултујући обртни моменат на сеизмичкој маси. Угаоно убрзање се може мерити помоћу слободно ротирајућег тела додајући му наизменични тахогенератор

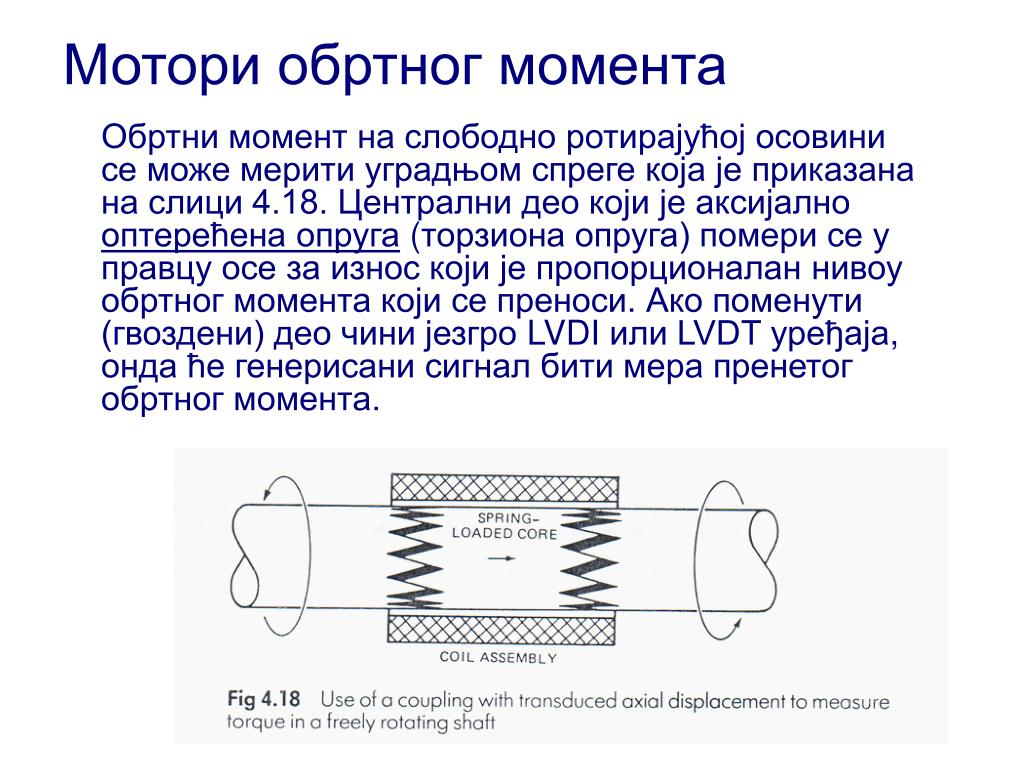

  11. Мотори обртног момента Обртни момент на слободно ротирајућој осовини се може мерити уградњом спреге која је приказана на слици 4.18. Централни део који је аксијално оптерећена опруга(торзиона опруга) помери се у правцу осе за износ који је пропорционалан нивоу обртног момента који се преноси. Ако поменути (гвоздени) део чини језгро LVDI или LVDT уређаја, онда ће генерисани сигнал бити мера пренетог обртног момента.

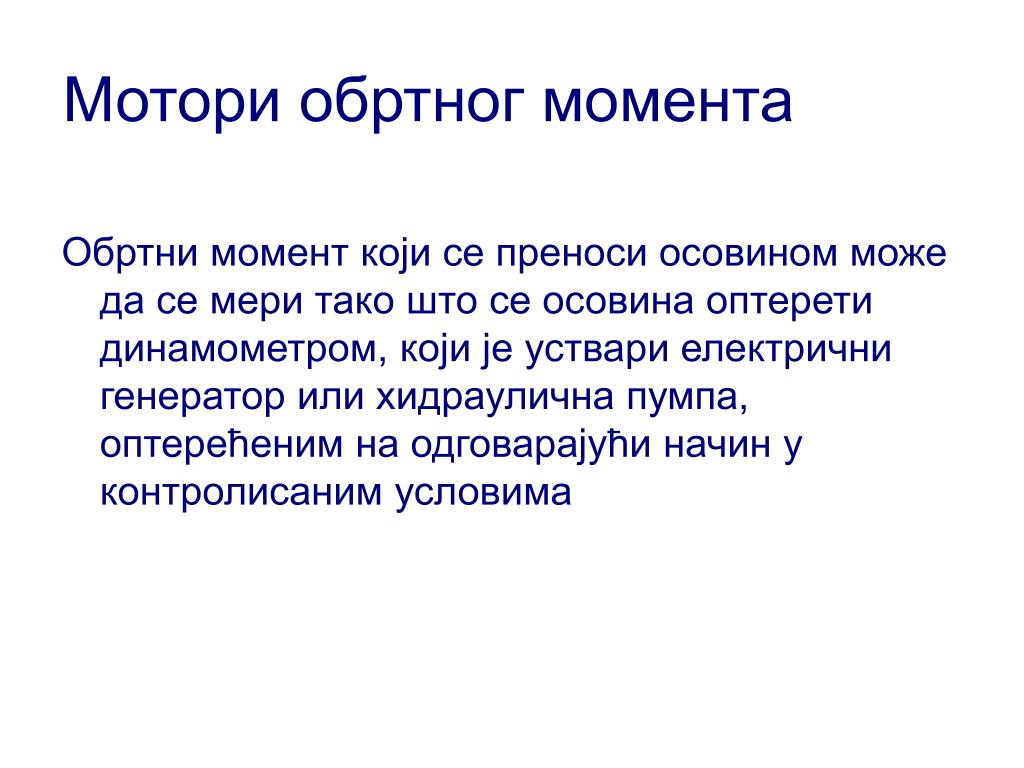

  12. Мотори обртног момента Обртни момент који се преноси осовином може да се мери тако што се осовина оптерети динамометром, који је уствари електрични генератор или хидраулична пумпа, оптерећеним на одговарајући начин у контролисаним условима

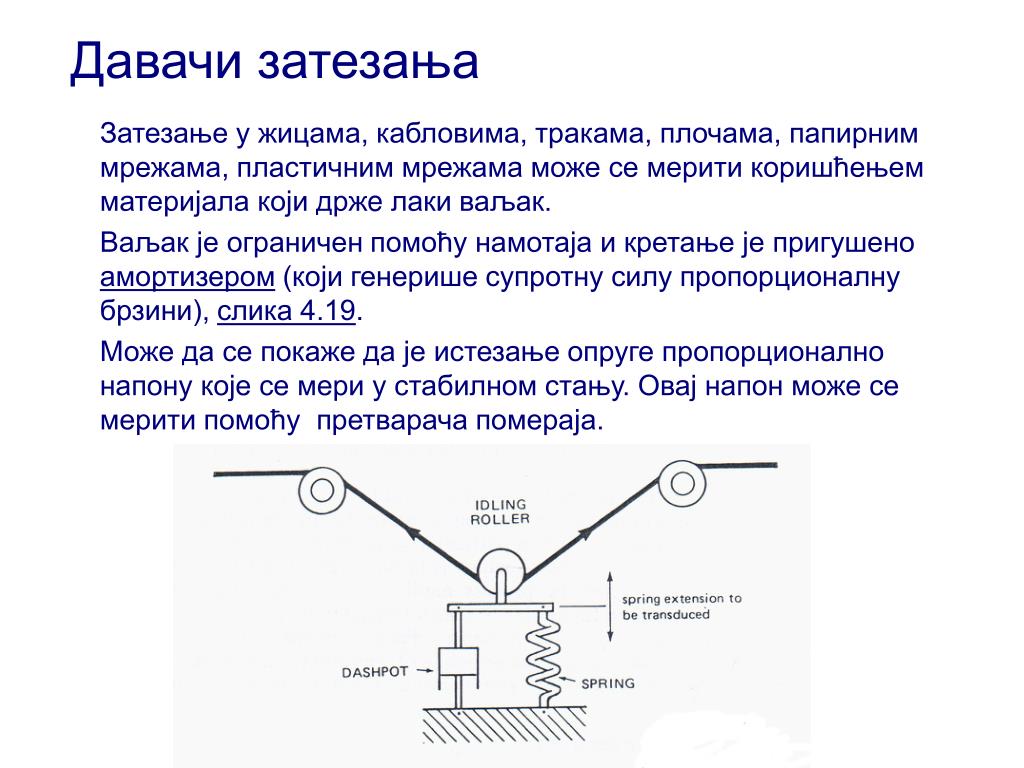

  13. Давачи затезања Затезање у жицама, кабловима, тракама, плочама, папирним мрежама, пластичним мрежама може се мерити коришћењем материјала који држe лаки ваљак. Ваљак је ограничен помоћу намотаја и кретање је пригушено амортизером (који генерише супротну силу пропорционалну брзини), слика 4.19. Може да се покаже да је истезање опруге пропорционално напону које се мери у стабилном стању. Овај напон може се мерити помоћу претварача помераја.

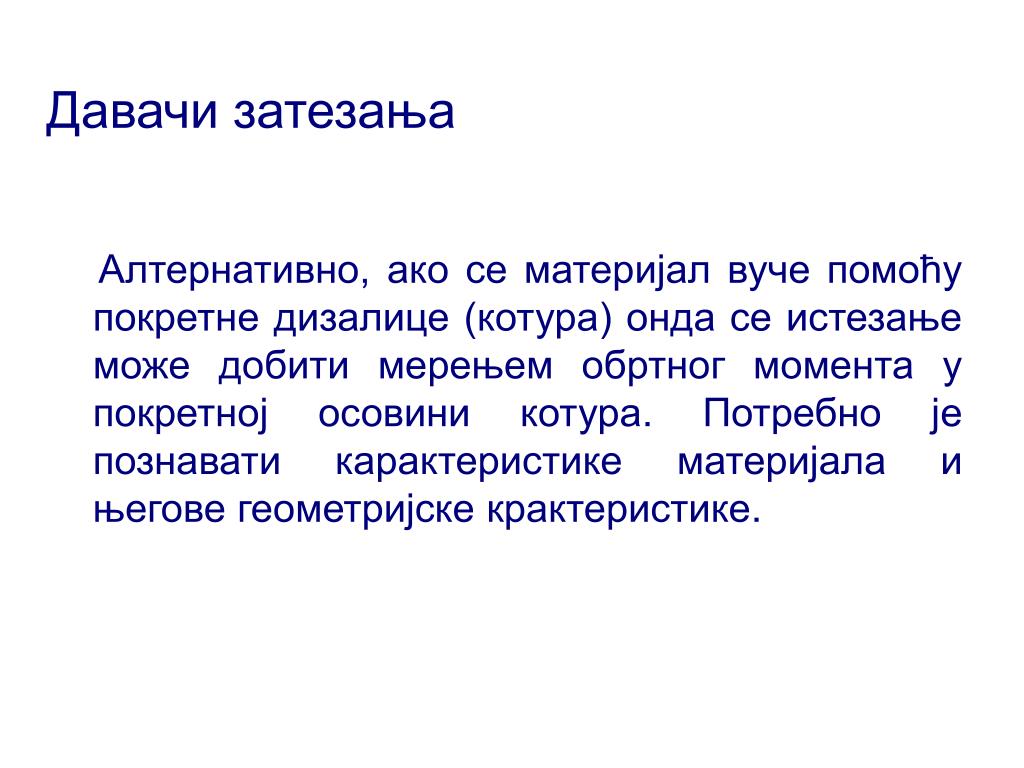

  14. Давачи затезања Алтернативно, ако се материјал вуче помоћу покретне дизалице (котура) онда се истезање може добити мерењем обртног момента у покретној осовини котура. Потребно је познавати карактеристике материјала и његове геометријске крактеристике.
